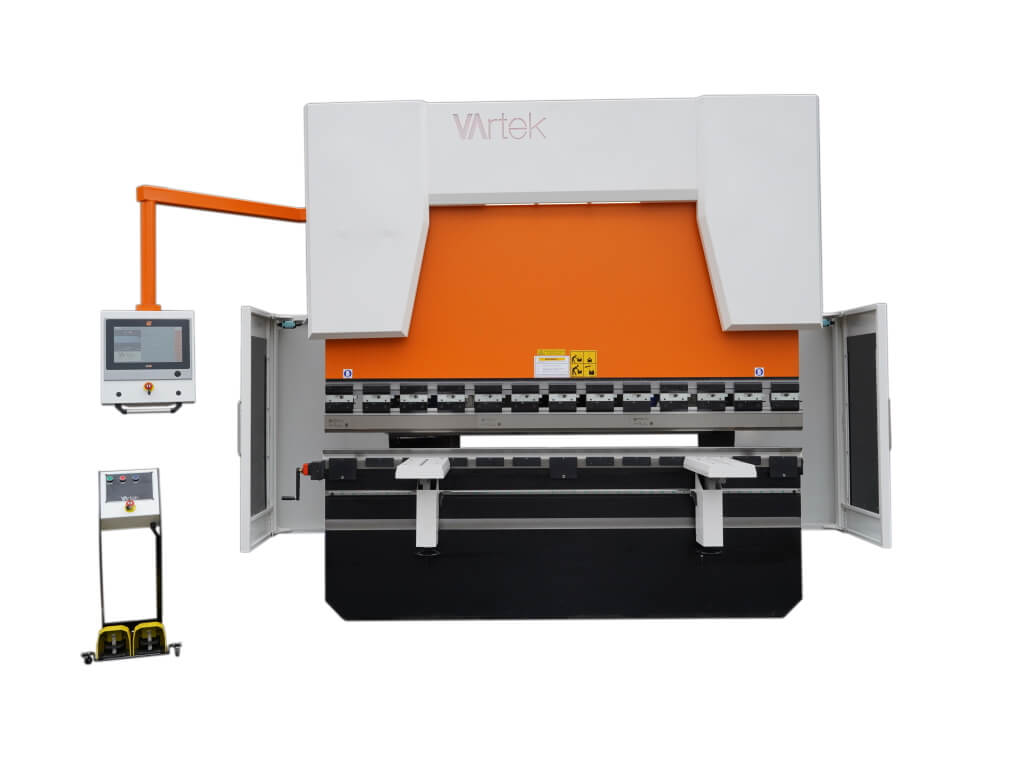

Vartek BasicForm: Vartek BasicForm 3700x300

Гидравлический вертикально-гибочный пресс Vartek серии BasicForm применяется для гибки металлических заготовок с усилием до 300 тонн;

Оснащен контроллером Next 1.0 (Step Automation SA10), который имеет интуитивно понятный и простой интерфейс, что позволяет быстро настроить последовательность выполнения технологических операций;

Имеет тщательно подобранные компоненты для стабильной и качественной работы. Установлена прочная стальная рама, которая обеспечивает жесткость пресса;

Высокая скорость работы достигается за счёт надежной гидравлической системы Hoerbieger и прецизионной системы линейных направляющих. Синхронизированные гидравлические цилиндры Y1-Y2 гарантируют высокую точность угла гибки;

Большая глубина зева, высокий просвет и увеличенный ход балки — это главные отличия прессов серии BasicForm. Также прессы серии BasicForm можно дополнить опциями, которые позволят увеличить скорость работы.

Профили, получаемые при использовании листогиба:

Размеры рабочей зоны:

Чертеж инструмента:

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА VARTEK BASICFORM

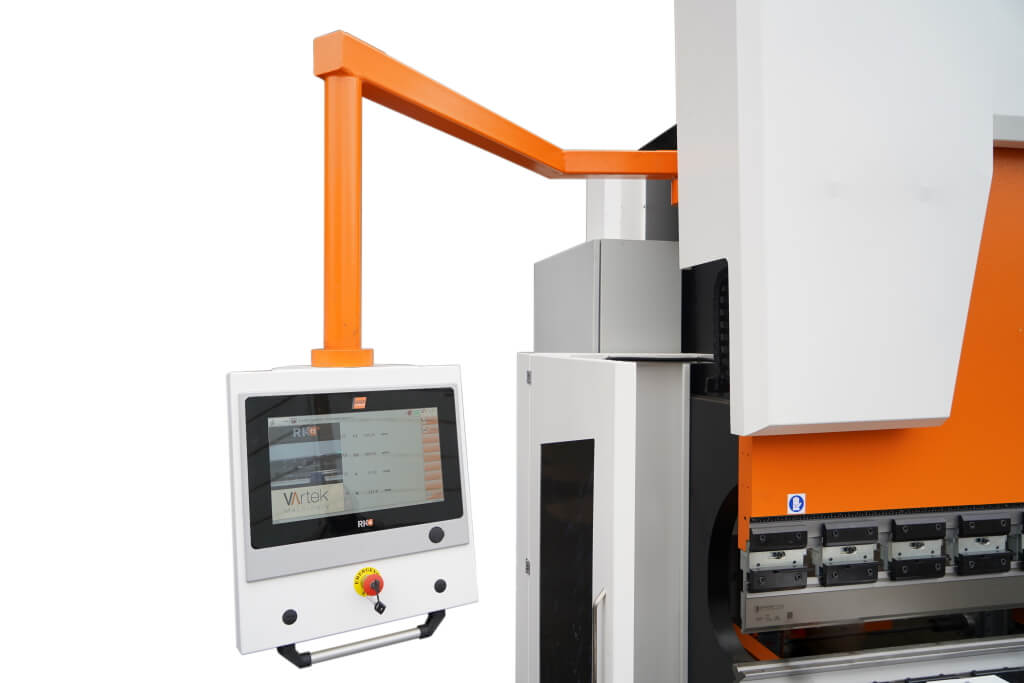

ЧПУ NexT 1.0:

BasicForm оснащен контроллером Next 1.0 (Step Automation SA10), простейшим в использовании из имеющихся на рынке контроллеров, для выполнения простых задач. Имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции. 2D-графический дисплей, онлайн-помощь, и многие другие автоматические функции, которые постоянно направляются оператору. Графическая библиотека инструментов и графическая визуализация детали позволяют избежать столкновения детали с инструментами.

Производственные отчеты:

ЧПУ NexT будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом!

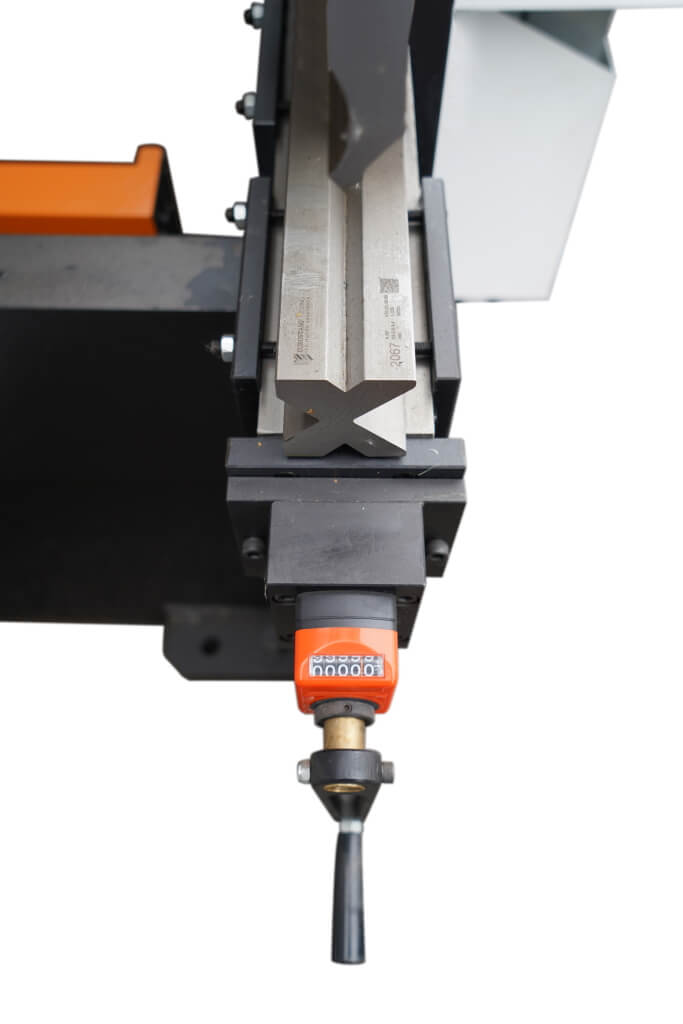

Бомбирование:

Прессы Vartek оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола.

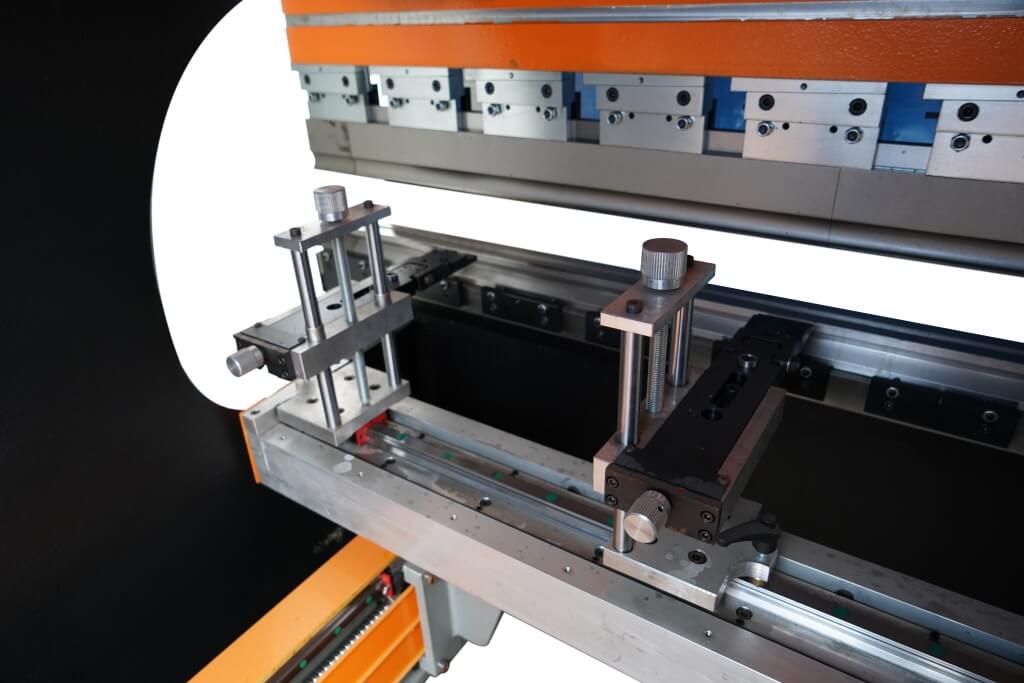

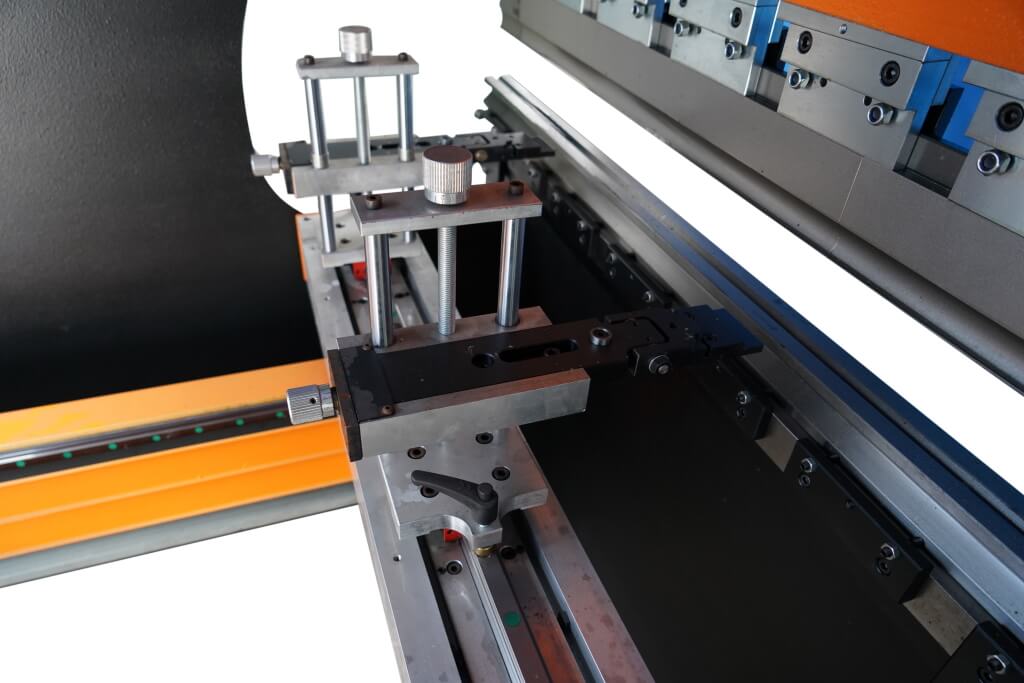

Задний упор:

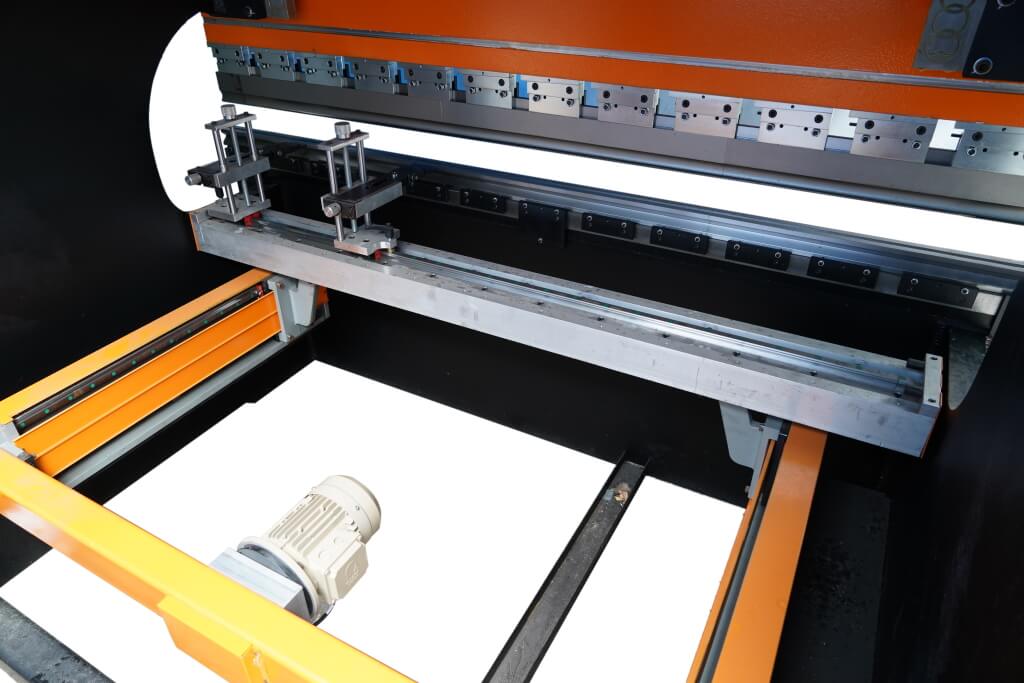

Одноосевой задний упор (осьX), перемещающийся с помощью частотного привода, ШВП и линейным направляющим, обеспечивают высокую точность позиционирования деталей. Задний упор имеет два пальцевых блока перемещающихся вдоль всей длины упора с ручной регулировкой по высоте.

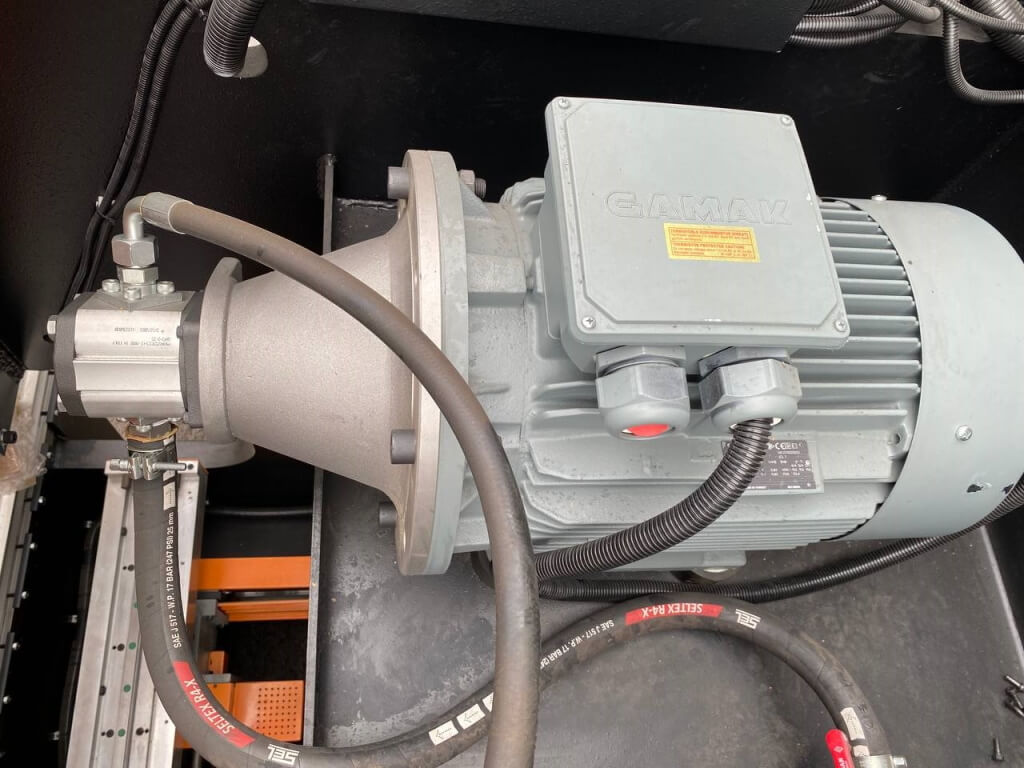

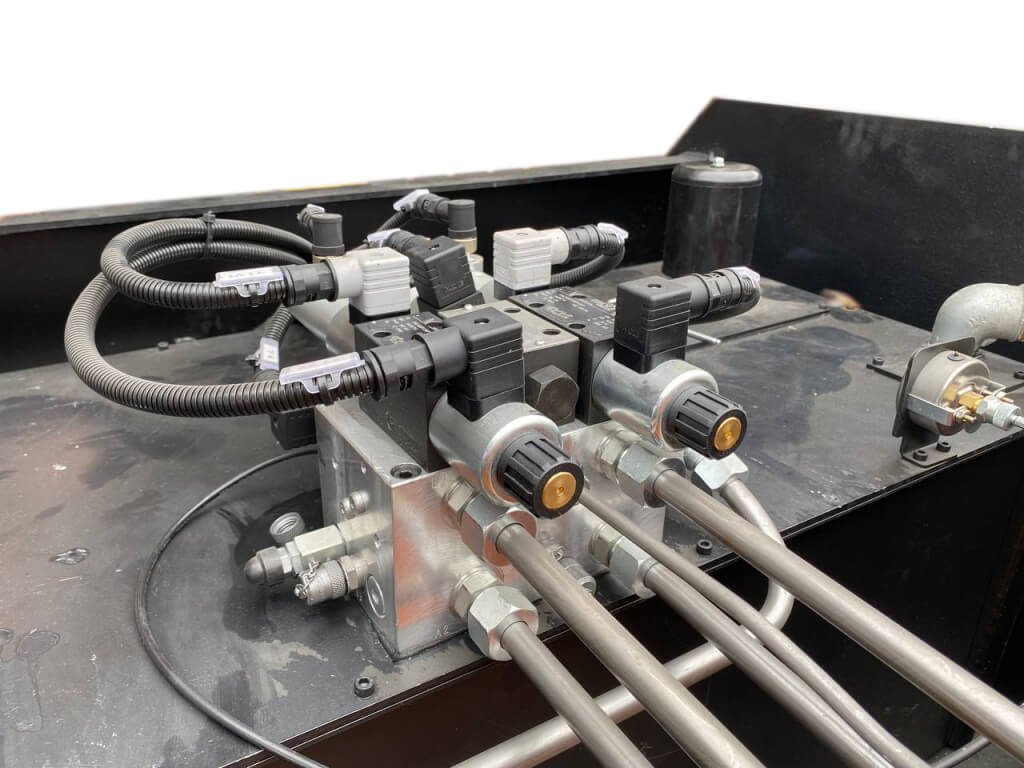

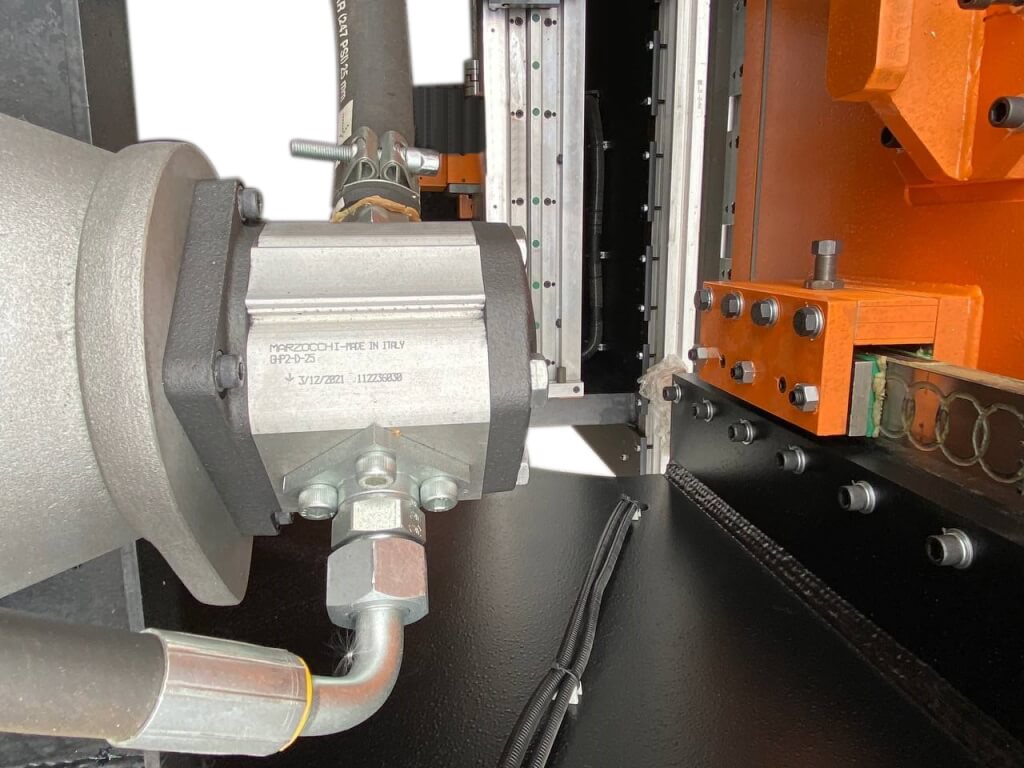

Гидравлическая система:

Современная гидравлическая система Hoerbieger/Hawe с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов.

Безопасность:

Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска.Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур.

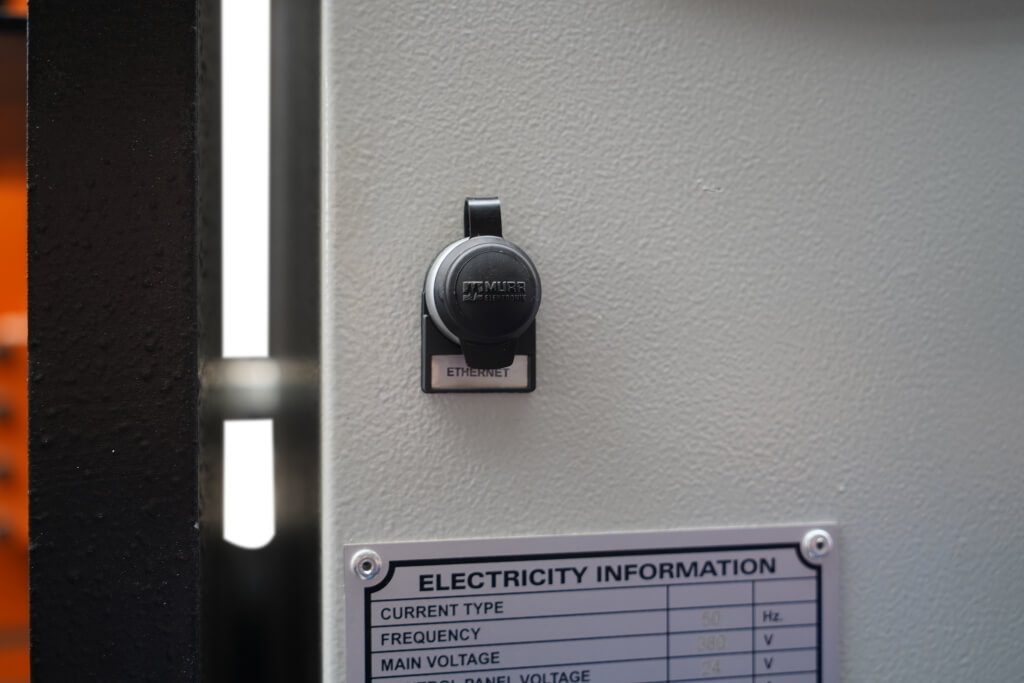

On-line диагностика станка:

Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику.

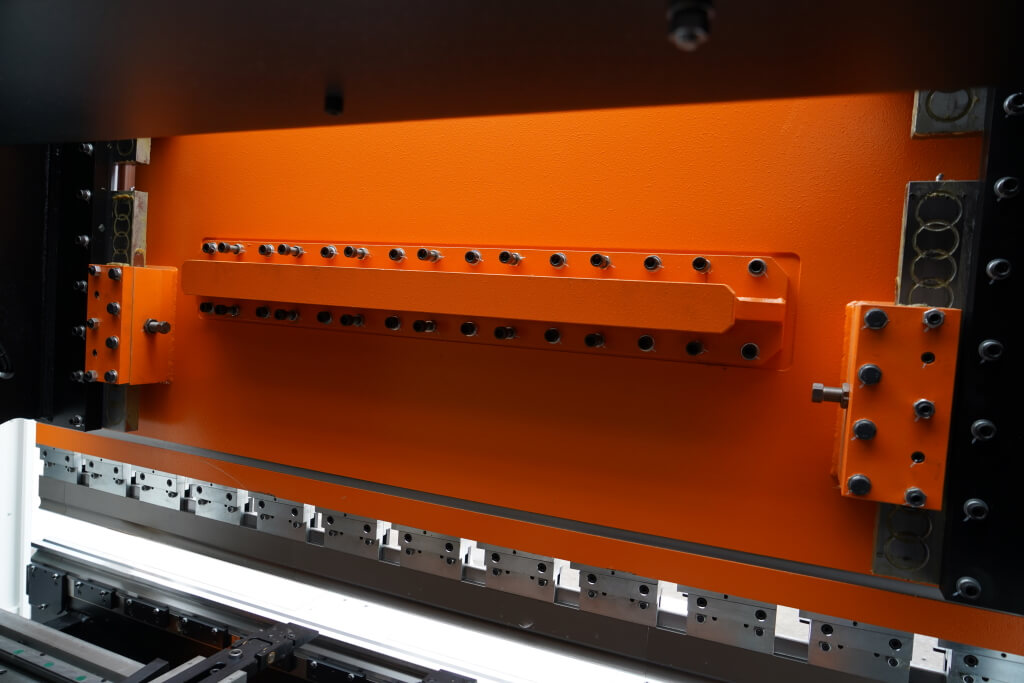

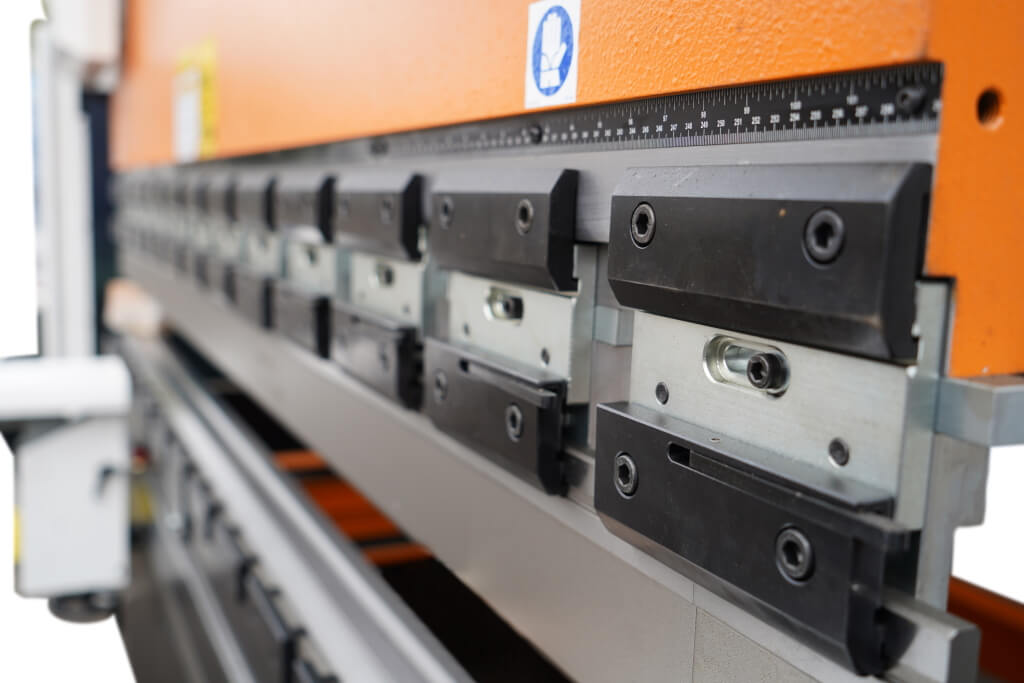

Быстросъёмный инструмент:

Станок оснащен быстросъёмным инструментом, что в разы ускоряет и упрощает процесс замены инструмента.

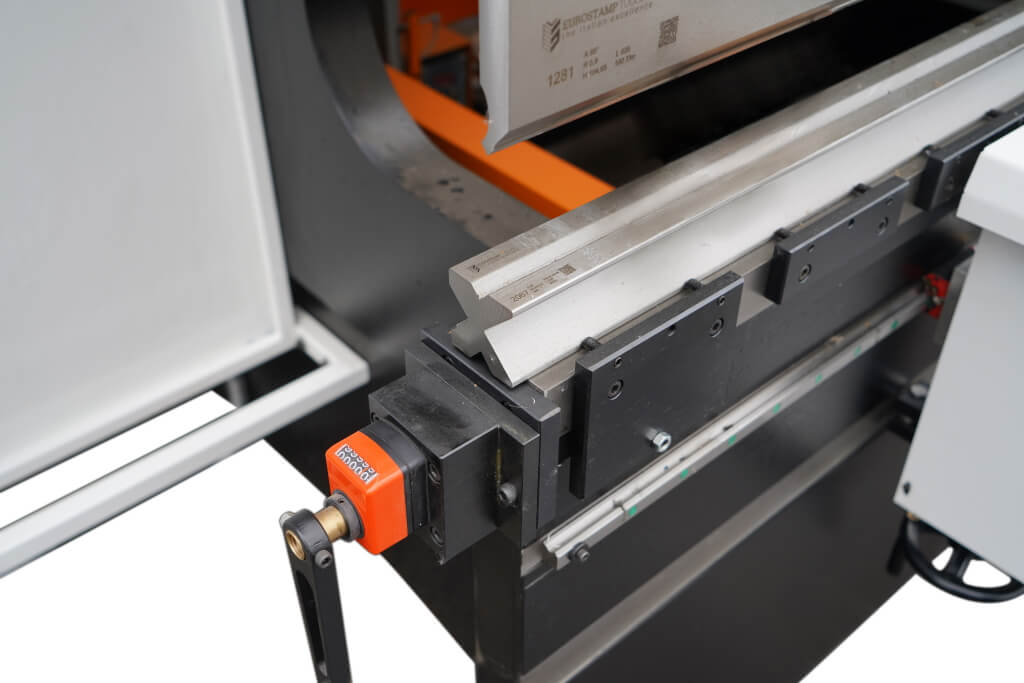

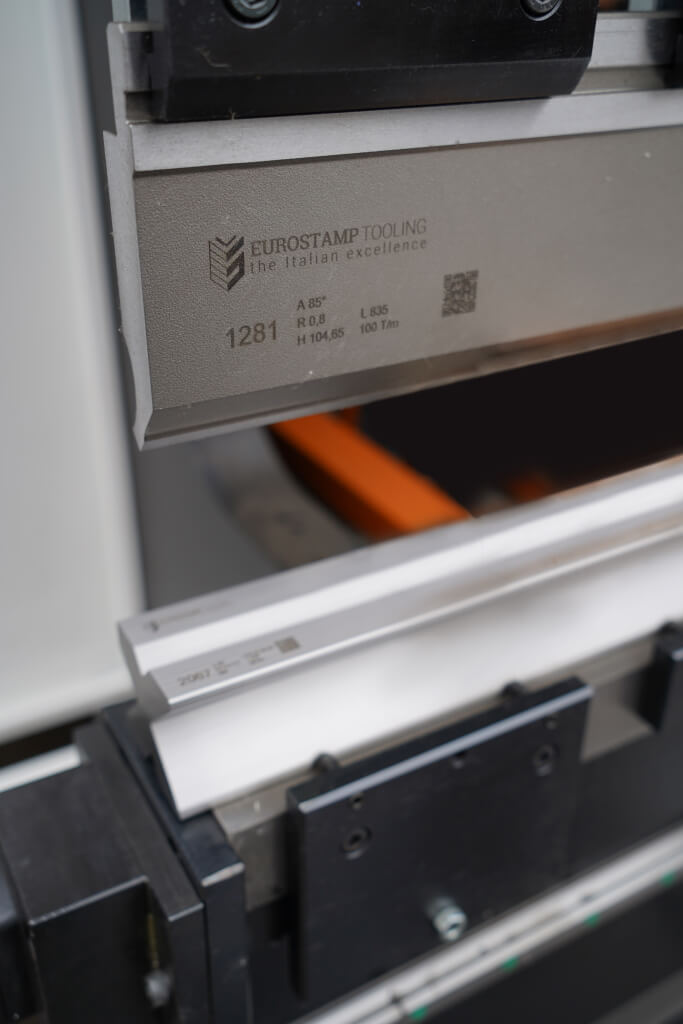

Гибочный инструмент:

Листогибочный пресс BasicForm поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным пуансоном и 4х ручейковой матрицей ведущих европейских брендов. Зажимные приспособления имеют тип крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента.

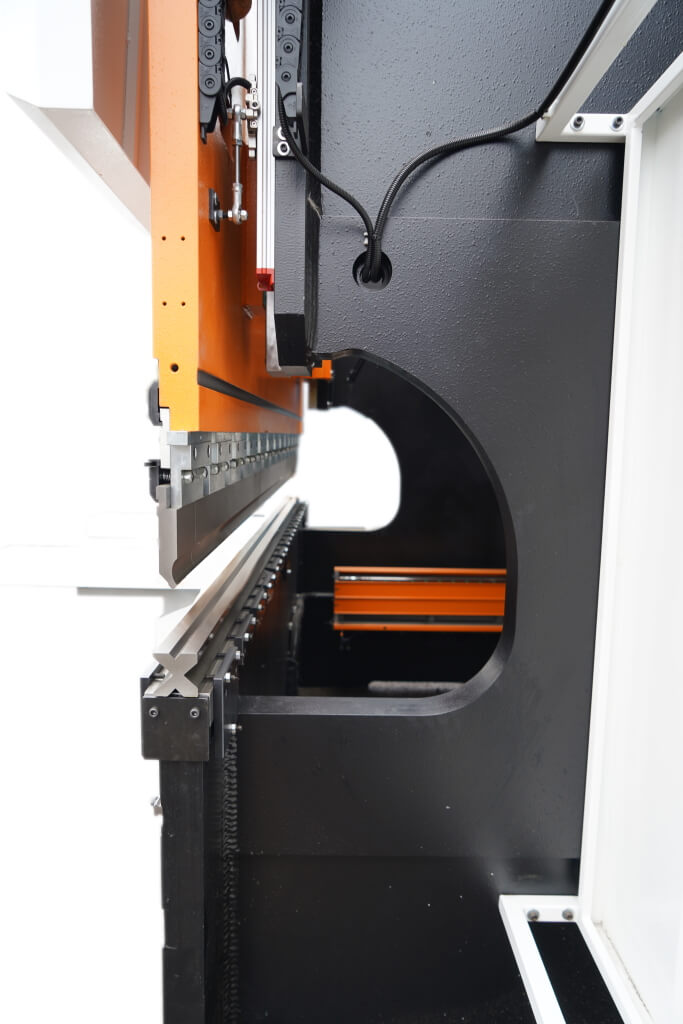

Конструкция станка:

Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает станки Vartek BasicForm от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину.

Стандартная комплектация

• 3 оси (Y1, Y2, X);
• Задний упор по оси Х на частотном приводе (переменного тока);
• Набор пуансона и матрицы;
• Управление по оси R – механическое;
• Алюминиевая конструкция заднего упора;
• Ход по оси X - 800 мм;
• Быстросъемные зажимы (Amada/Promecam);
• ЧПУ - NexT 1.0 CNC Control 12" Touch Screen;
• Гидравлика Hoerbieger/Hawe;
• Зев 500 мм (на прессах с рабочей шириной от 2600 мм);

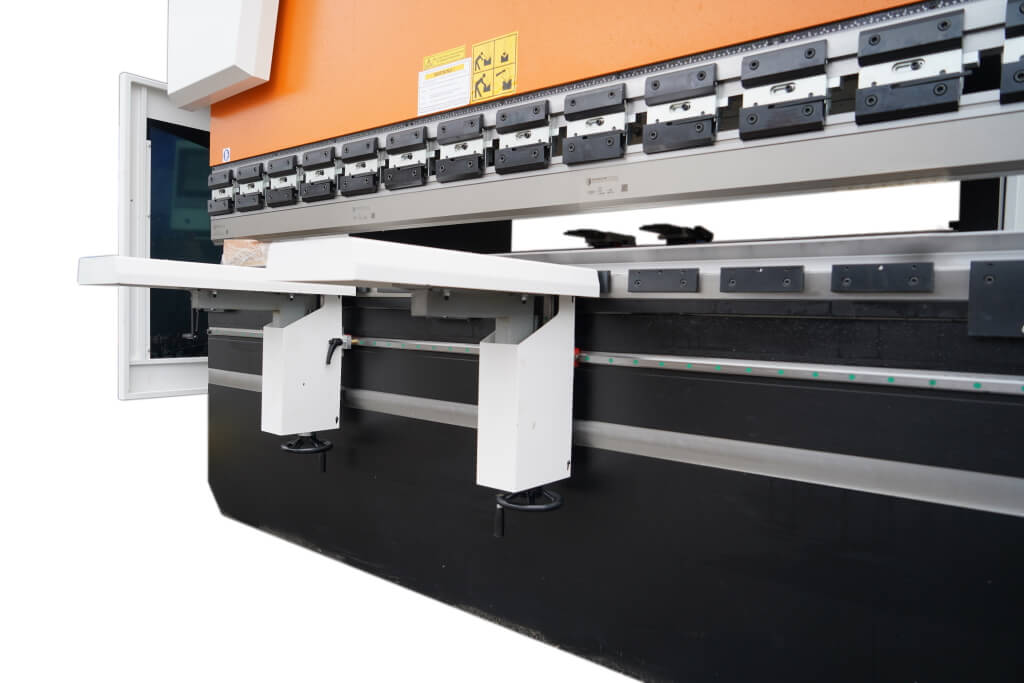

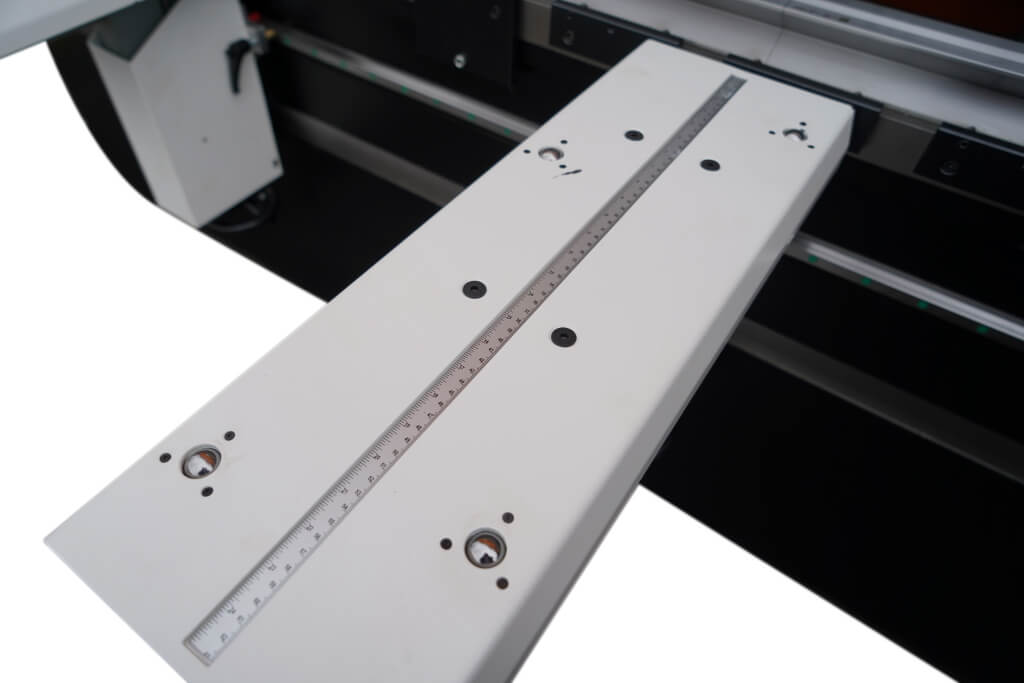

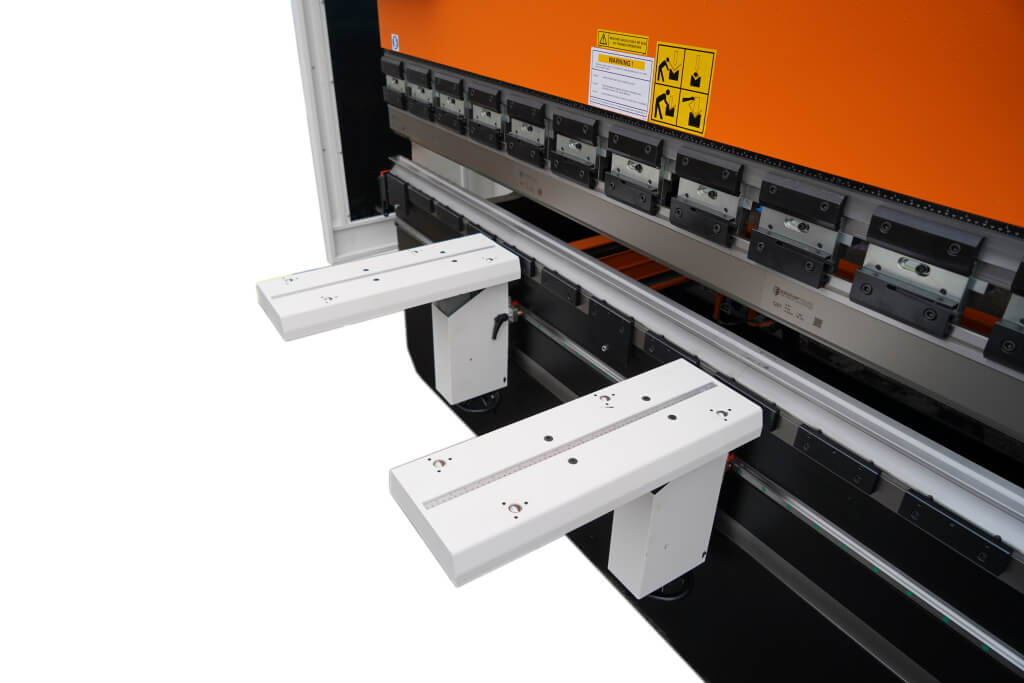

• Передвижные передние опоры (2 шт);

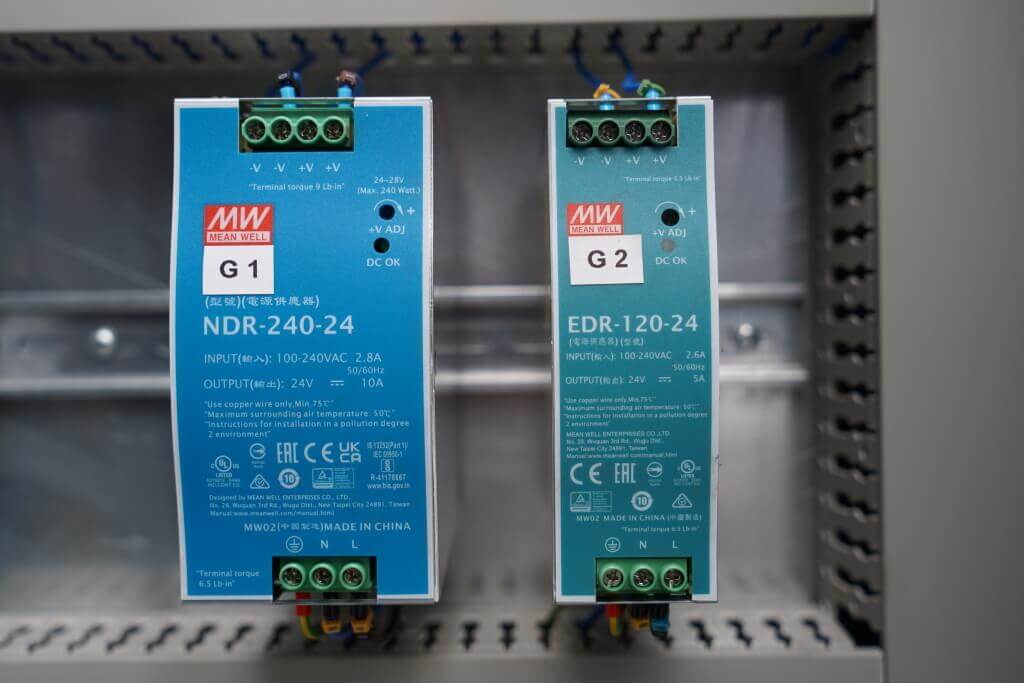

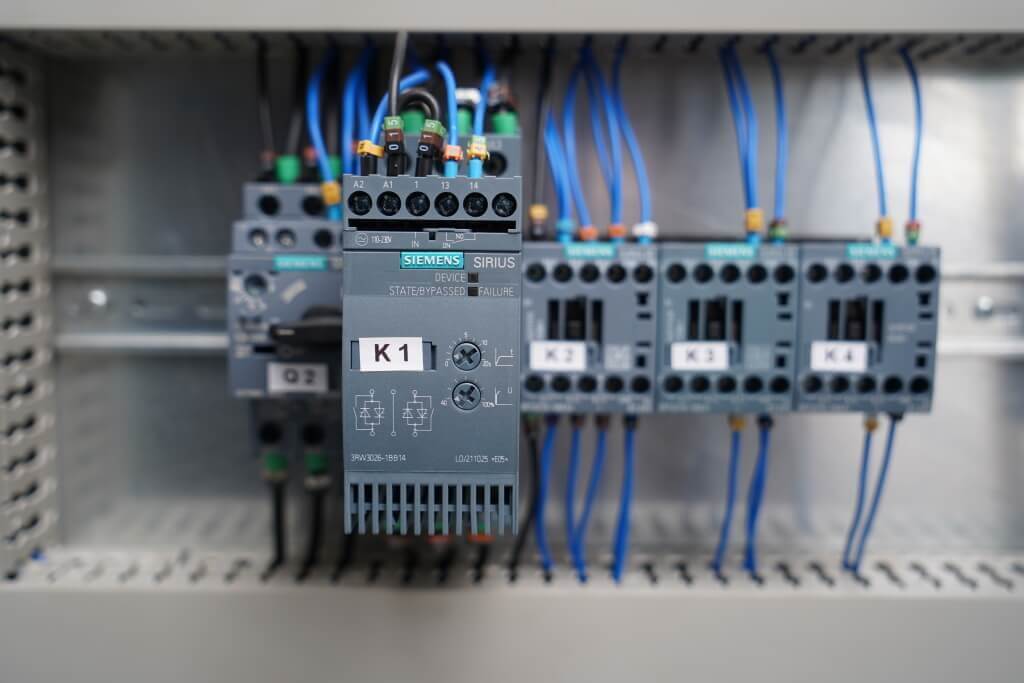

• Электрика Siemens, Mean Well;

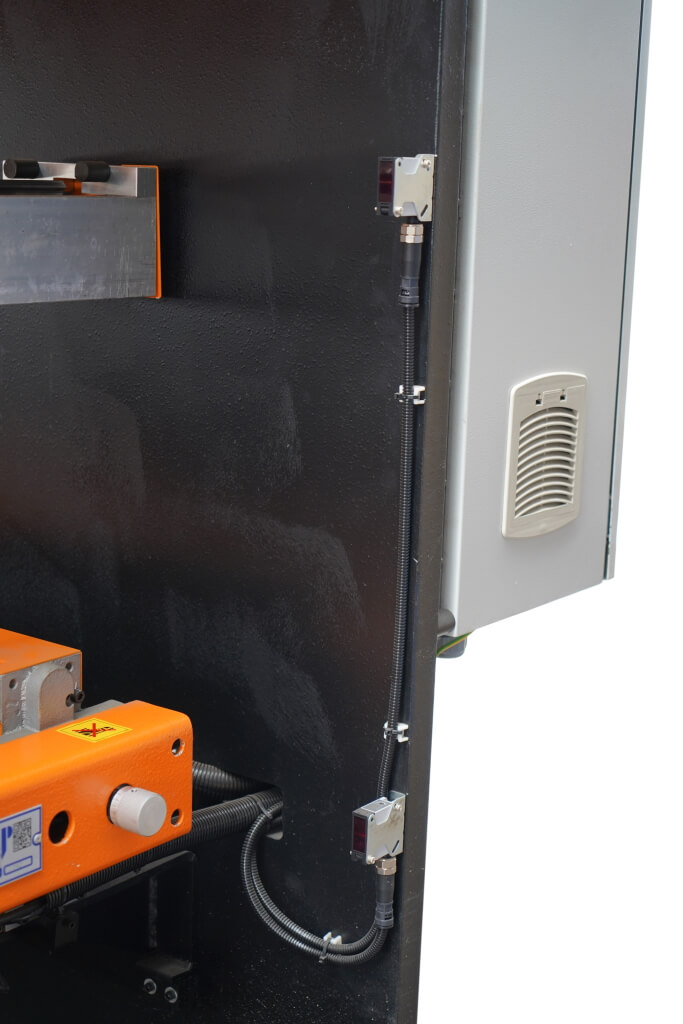

• Светодиодная защита с тыльной стороны пресса;
• Ручная компенсация прогиба (Бомбирование)

Дополнительные опции (оплачиваются отдельно):

• Ось R для BasicForm (устанавливается только на заводе);
• Ось Х на сервоприводе для BasicForm (устанавливается только на заводе);
• Моторизированная система компенсации прогиба для BasicForm (устанавливается только на заводе);
• ЧПУ (устанавливается только на заводе):
  • Next 1.0+ (Step Automation SA10+);
  • CYBELEC CYBTOUCH 12;
  • Next 2,0 (Step Automation SA15);
  • DELEM DA-56 2D;
  • DELEM 58T 2D.
