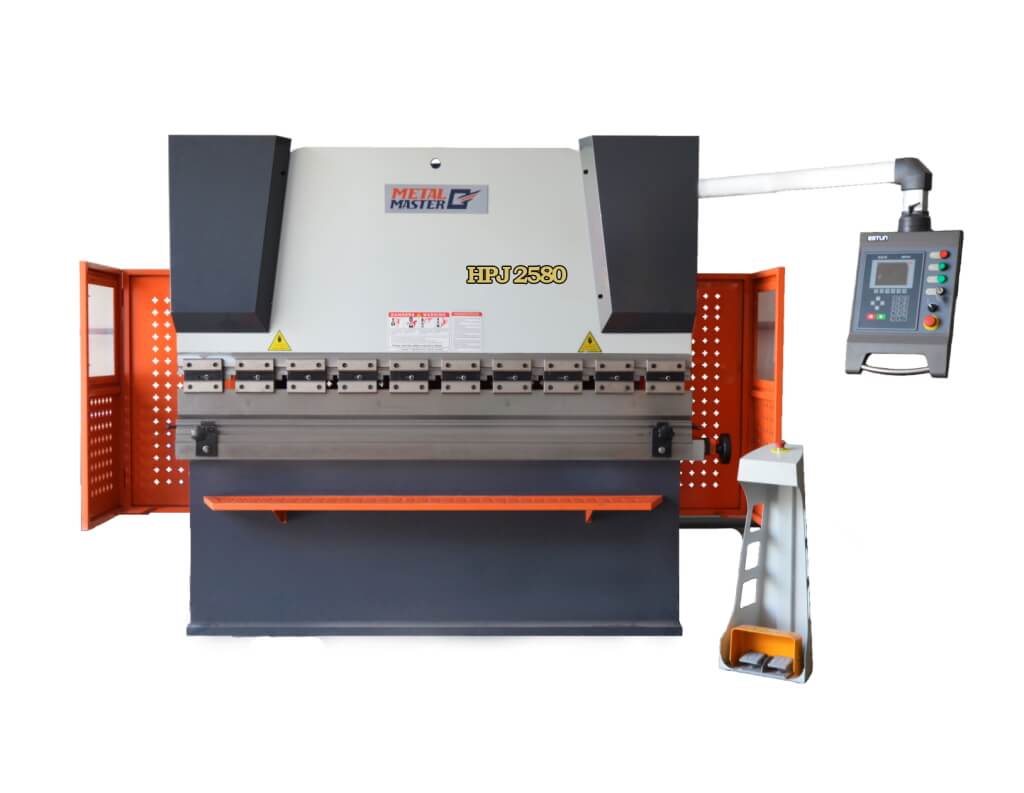

Вертикальный листогибочный пресс Metal Master серии HPJ 2580 с ЧПУ E22

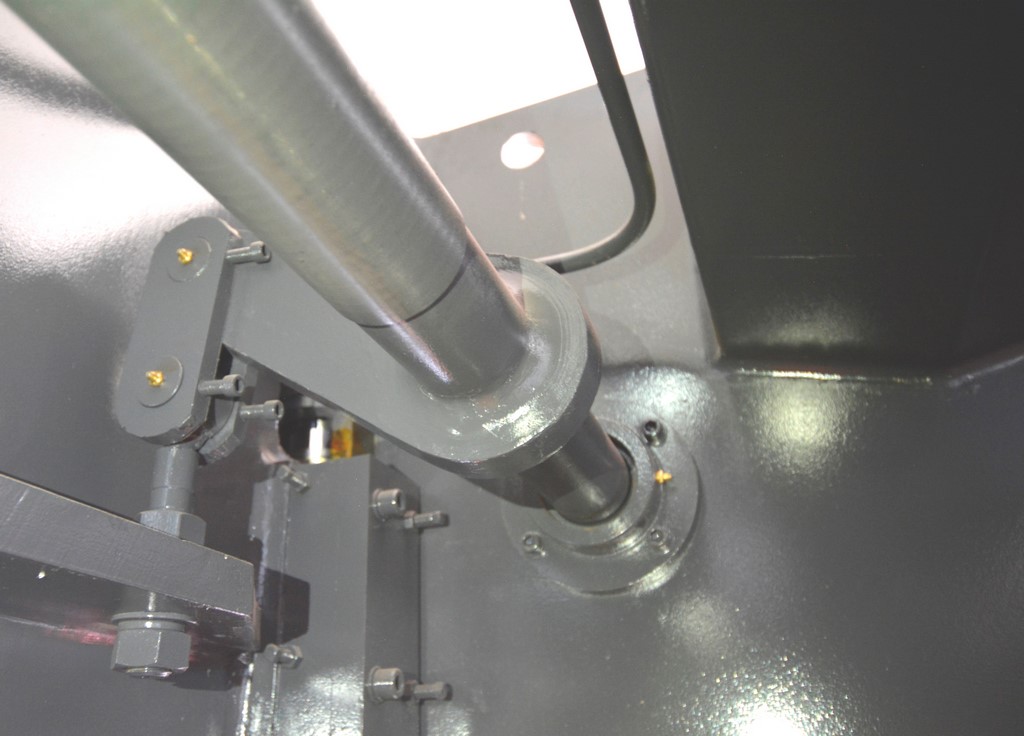

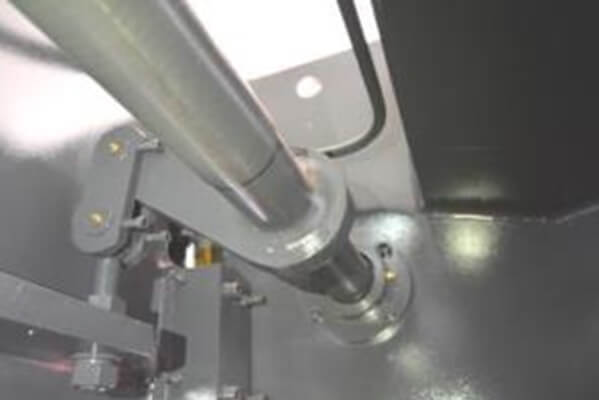

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

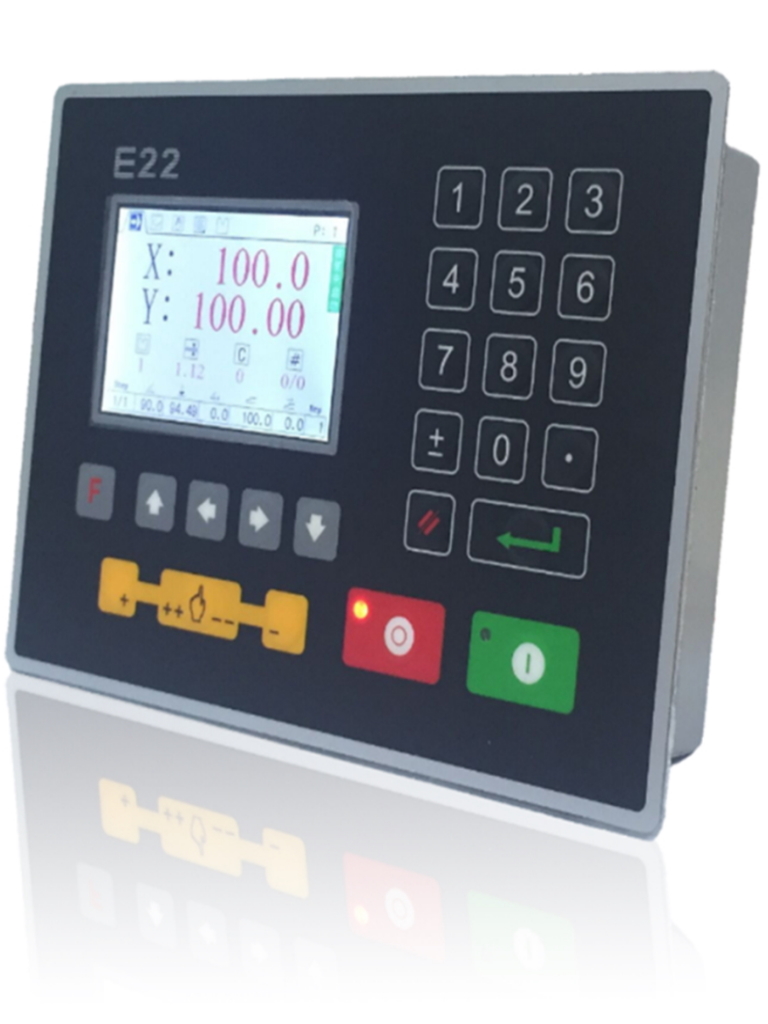

Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА
ЧПУ двухосевой	E22
Приводы по осям	Мотор-редуктор с асинхронным э/д + энкодер
Клапаны	Bosch-Rexroth

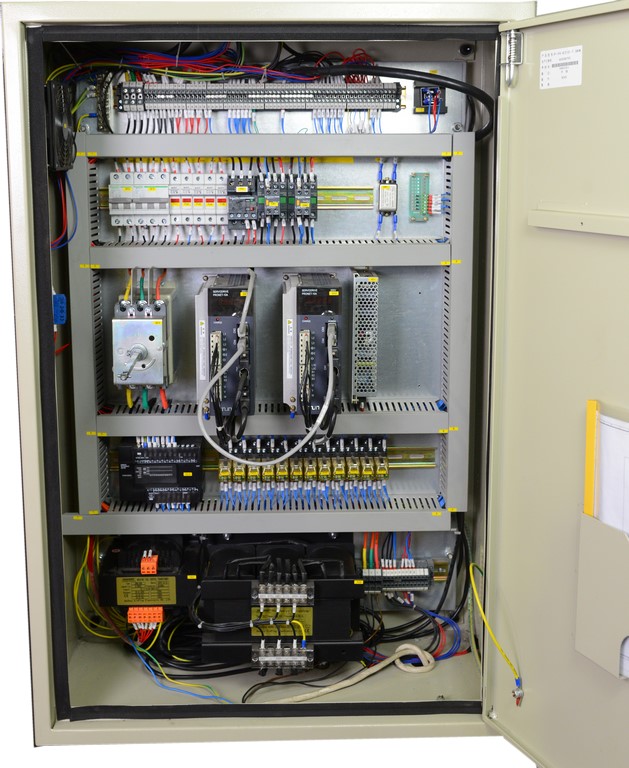

Электроавтоматика	Siemens и Schneider
Масляный насос	Шестеренный

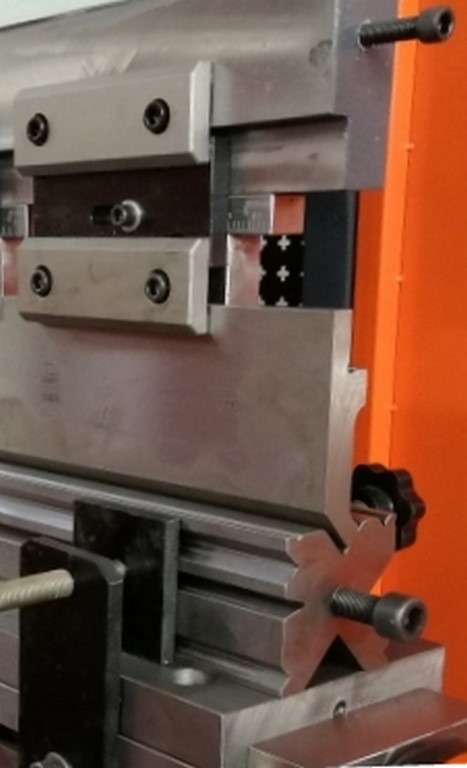

Инструмент	Матрица 4-сторонняя/пуансон AMADAPromecam
Оснащение заднего упора (пальцы)	2 штуки, без регулировки по высоте
Уплотнения г/ц	NOK Japan
Пульт управления	На поворотном кронштейне
Педаль управления	Выносная, с кнопкой аварийного останова



	A	B	C	D	E	F	G	L	W	H
HPJ 2040	2000	1500	80	300	200	730	130	2300	1300	1950
HPJ 2563	2500	2000	90	320	250	760	160	2800	1300	2100
HPJ 2580	2500	2000	110	380	250	760	190	2800	1400	2300
HPJ 32100	3200	2500	130	400	320	800	210	3500	1400	2350
HPJ 32125	3200	2500	130	400	320	800	210	3500	1400	2350
HPJ1663	1600	1100	90	320	250	760	160	2000	1300	2100
HPJ1340	1300	900	80	300	200	730	130	1700	1300	1940
HPJ2080	2000	1500	110	380	250	760	190	2400	1400	2300
HPJ2540	2500	2000	80	300	200	730	130	2900	1300	1950
HPJ3280	3200	2500	110	380	250	760	190	3600	1400	2300
HPJ25125	2500	2000	130	400	320	800	210	2900	1400	2350
HPJ25160	2500	2000	150	420	320	840	240	2900	1600	2450
HPJ30160	3000	2500	150	420	320	840	240	3400	1600	2450
HPJ30250	3000	2500	180	500	400	820	300	3400	1700	2550
HPJ30300	3000	2500	240	560	400	950	360	3400	1800	2900
HPJ30400	3000	2500	240	580	400	1000	400	3400	1900	3000
HPJ60160	6000	4800	180	460	320	900	240	6400	1650	2650
HPJ25100	2500	2000	130	400	320	800	210	2900	1400	2350
HPJ32160	3200	2500	150	420	320	840	240	3600	1400	2450
HPJ32200	3200	2500	180	460	320	820	250	3600	1650	2500
HPJ32250	3200	2500	180	500	400	820	300	3600	1700	2550
HPJ32300	3200	2500	240	560	400	950	360	3600	1800	2900
HPJ40100	4000	3200	130	400	320	820	210	4400	1400	2400
HPJ40160	4000	3200	150	420	320	840	240	4400	1600	2500
HPJ50100	5000	4000	130	400	320	850	210	5400	1500	2550



Профили, получаемые при использовании листогиба:



Дополнительные опции:



Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

Быстросъемный инструмент в разы ускоряет процесс смены инструмента.

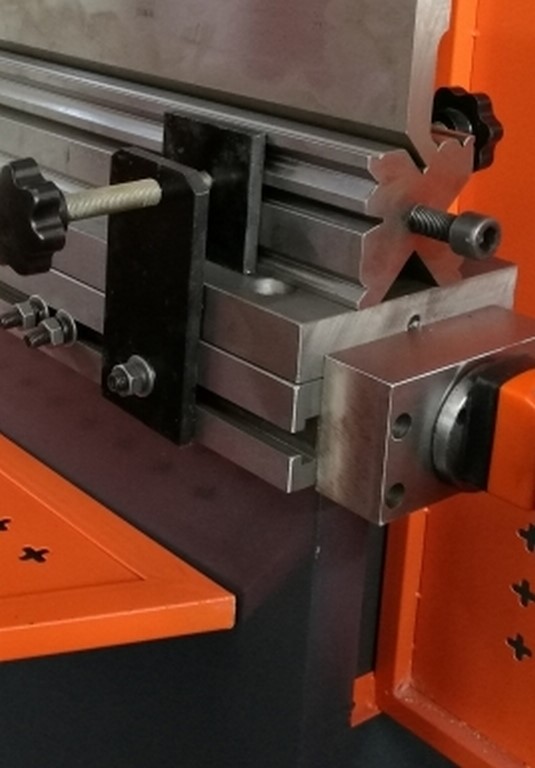

Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.

Особенности гидравлического вертикально-гибочного пресса MetalMaster HPJ

• Оптимальное сочетание цены и качества
  Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
• Широкий спектр функциональных характеристик
  Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
• Высокая производительность
  Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
• Надежность и износостойкость конструкции
  Конструкция пресса сварена из стальных плит, прошедших термическую обработку для снятия напряжения.
• Точность и простота настройки на работу с необходимой толщиной листа

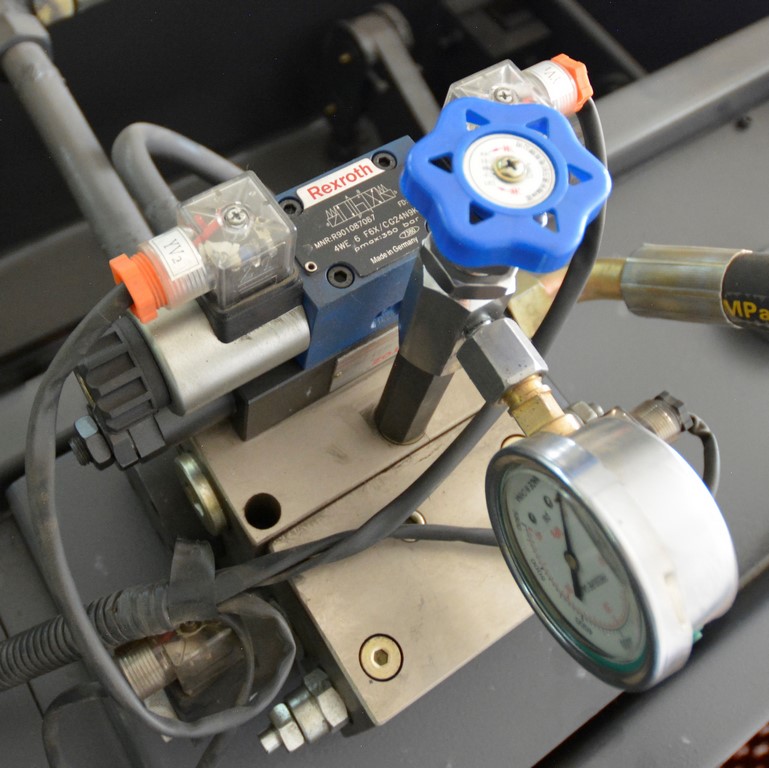

  Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
• Простота в использовании
  На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на матрице.

  Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
• Безопасность
  Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.
