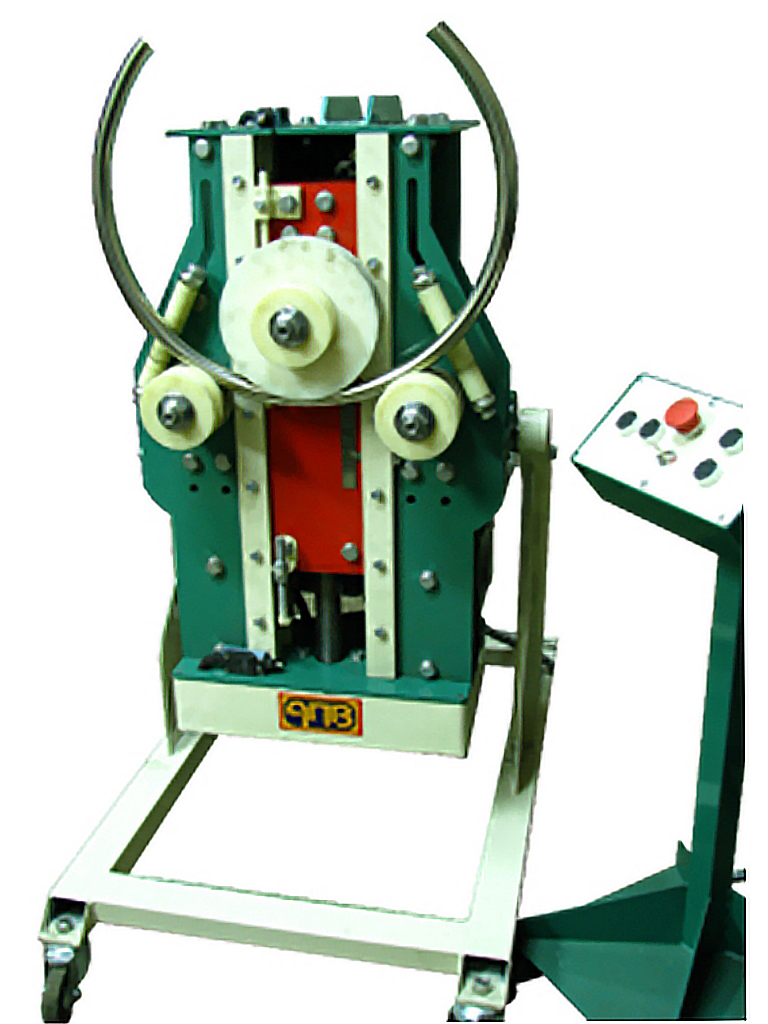

Электромеханический станок УНИГМА макси предназначен для радиусной гибки профильных труб, труб круглого сечения, полосы, прутка, швеллера, алюминиевого профиля и т.п.

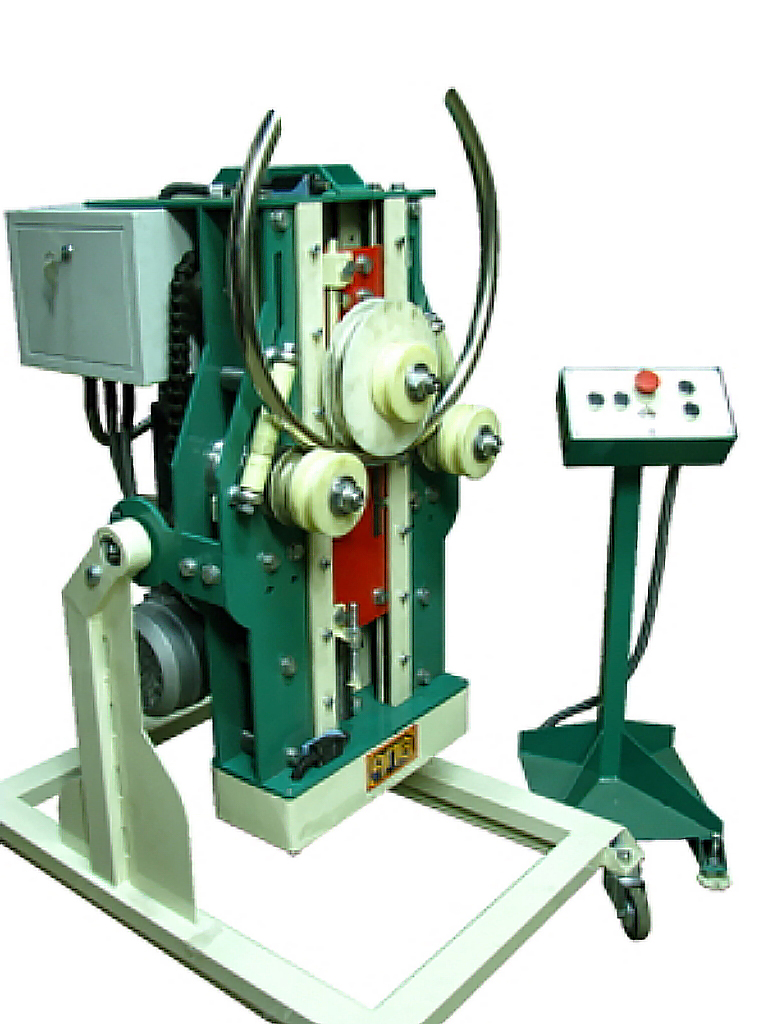

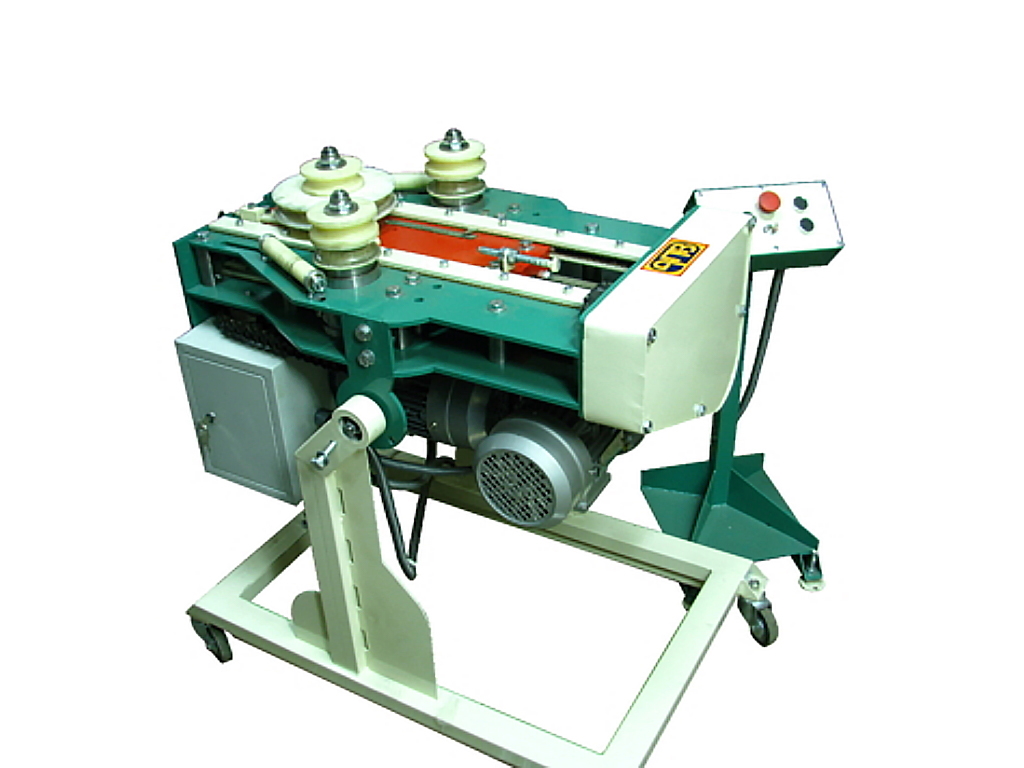

Работа станка возможна в двух положениях – горизонтальное и вертикальное
Станок оборудован двумя мотор-редукторами 380В мощностью 1,1кВт (прижим) и 1,5кВт(прокатка).
Управление работой станка производится кнопками или джойстиком (по желанию заказчика).
Габариты профилегиба АПВ УНИГМА-макси:
Высота
1100мм
Ширина
600 мм
Глубина
1000 мм
Диаметр вальцов
68 мм
Вес
300 кг
Объем
1,2 м3
УПРАВЛЕНИЕ РАБОТОЙ СТАНКА ПРОИСХОДИТ КНОПКАМИ НА БЛОКЕ УПРАВЛЕНИЯ.
кнопки «вверх-вниз» - прижим
кнопки «влево-вправо» - прокатка
тумблер – переключение в автоматический режим подачи каретки, на которой находится прижимной валец
концевой выключатель нижний – отключает движение прижимной каретки. Для выбора положения остановки используется выдвижной флажок.
кнопка «стоп» - остановка прижимной каретки в автоматическом режиме концевой выключатель верхний – отключает движение каретки в крайнем верхнем положении.
Базовая комплектация станка
оснастка для работы с профильными трубами, полосой лежа, прутком
вальцы ф68 мм наборные.
валы ф28 съемные
внешние дополнительные подшипниковые опоры валов с возможностью регулировки соосности.
мотор-редуктор 1,5 кВт 380В
мотор-редуктор 1,1 кВт 380В
кнопочный пульт управления.
включение автоматического режима подачи-остановки прижимной каретки.
концевые выключатели. верхний не регулируется, нижний с регулировкой положения остановки прижимной каретки.
Возможная дополнительная комплектация станка
Для работы с круглыми трубами, полосой и др. профилями можно заказать дополнительную оснастку
Оснастка для гибки круглых труб по шаблону (сегменту)
