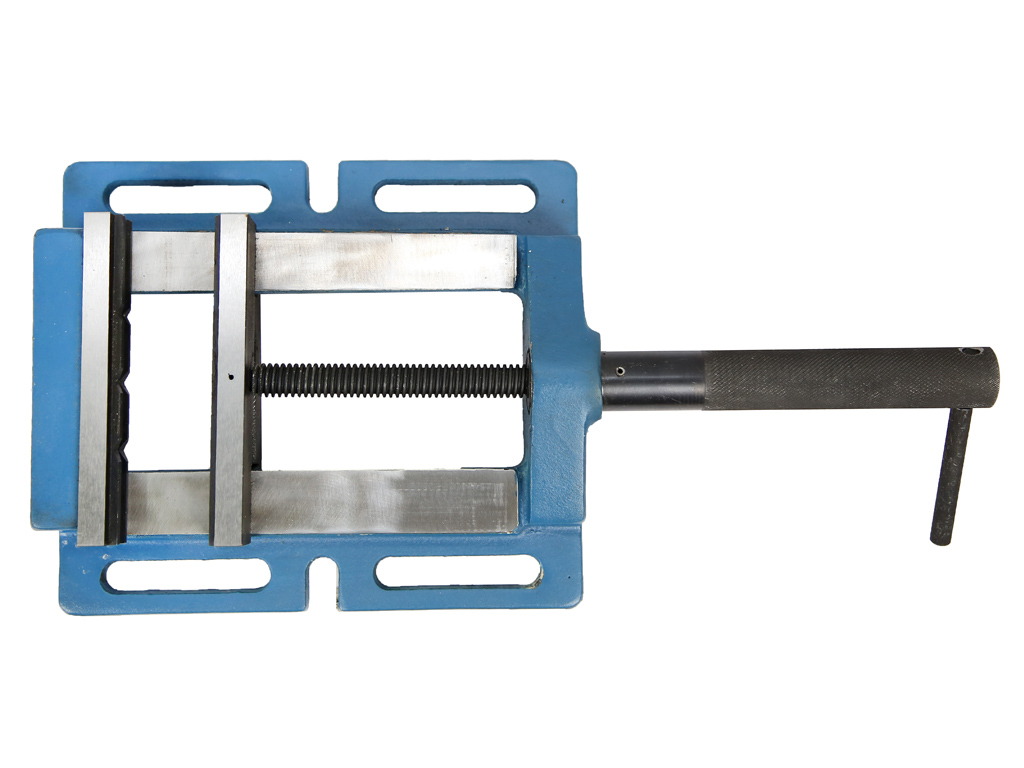

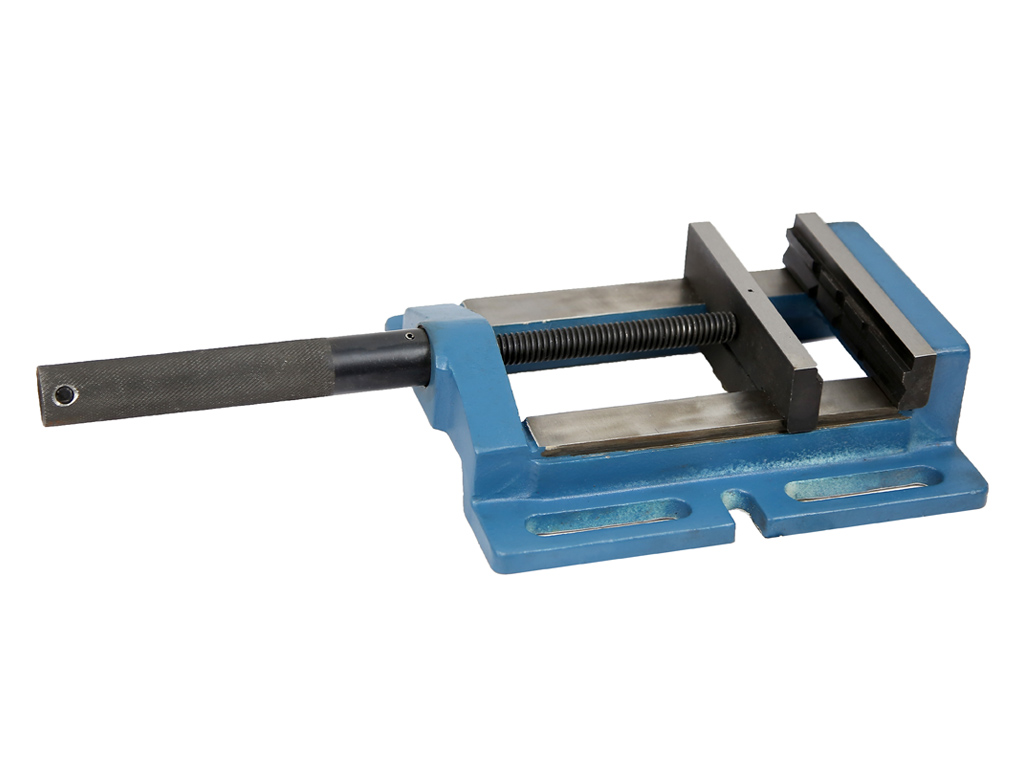

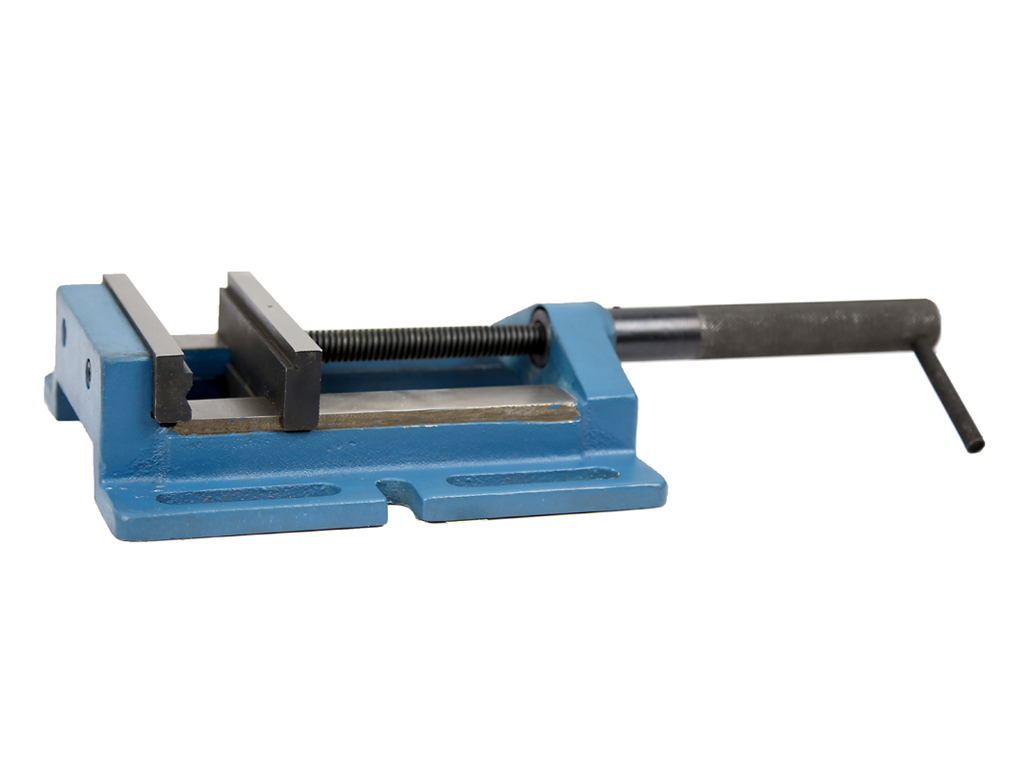

Тиски Metal Master ТСУ150
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультация1. НАЗНАЧЕНИЕ И ОПИСАНИЕ
Тиски станочные усиленные неповоротные для сверлильных станков с открытым винтом. Предназначены для закрепления и удерживания деталей при их механической обработке на сверлильных станках.
- Прочный тип с призматическими губками
- Плавный ход
- Точное направление губок
- Вал трапециевидной резьбой
- Множество вариантов сборки на сверлильном столе с помощью продолговатых отверстий
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Тиски станочные неповоротные для сверлильных станков ТСУ 100, ТСУ 150 изготавливаются в соответствии с ISO 9001.
Установка тисков на столе станка осуществляется с помощью болтов (в комплект поставки не входят).
2.2. Основные параметры и размеры тисков приведены в таблице 1.
Таблица 1.
| Модель | ТСУ150 |
|---|---|
| A, мм | 12.5 |
| B, мм | 130 |
| C, мм | 172 |
| D, мм | 62 |
| E, мм | 14.5 |
| F, мм | 180 |
| G, мм | 228 |
| H, мм | 375 |
| I, мм | 150 |
| J, мм | 170 |
| K, мм | 200 |
| L, мм | 45 |
| M, мм | 78 |
| Габаритные размеры упаковки, мм | 410*240*460 |
| Масса, кг | 7.7 |
2.3. Схема тисков
1. Литая чугунная основа, 2. Неподвижная съемная губка с призматическими продольными и поперечными выемками для фиксации цилиндрических заготовок, 3. Подвижная ответная губка. 4. Винтовой вал.
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на стол станка необходимо их расконсервировать.
3.2. Установить тиски на стол станка и закрепить болтами (в комплект поставки не входят) по ГОСТ 13152.
3.3. Закрепить заготовку в тисках, перемещая подвижную губку с помощью ходового винта без применения дополнительных удлинителей и ударной нагрузки.
3.4. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой этих мест от стружки, пыли, грязи.
Условия эксплуатации тисков – по ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию тисков.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- тиски в сборе;
- паспорт.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Крепление тисков должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.4. Запрещается применять ударную нагрузку на рукоятку тисков при зажиме и удлинять рукоятку.
