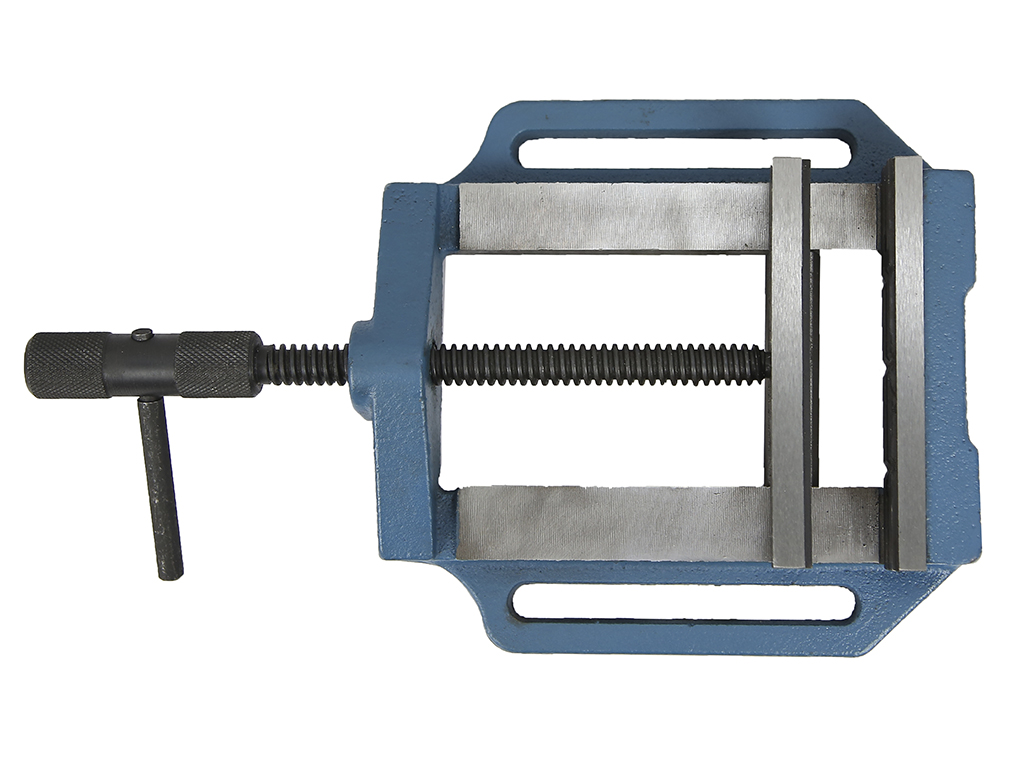

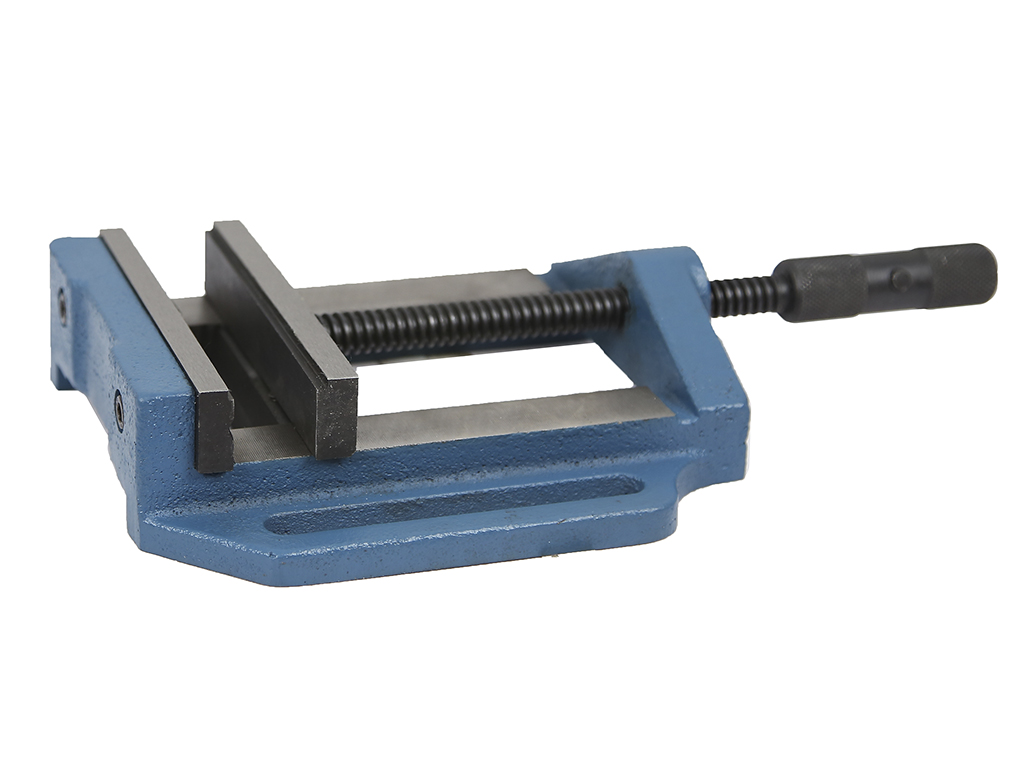

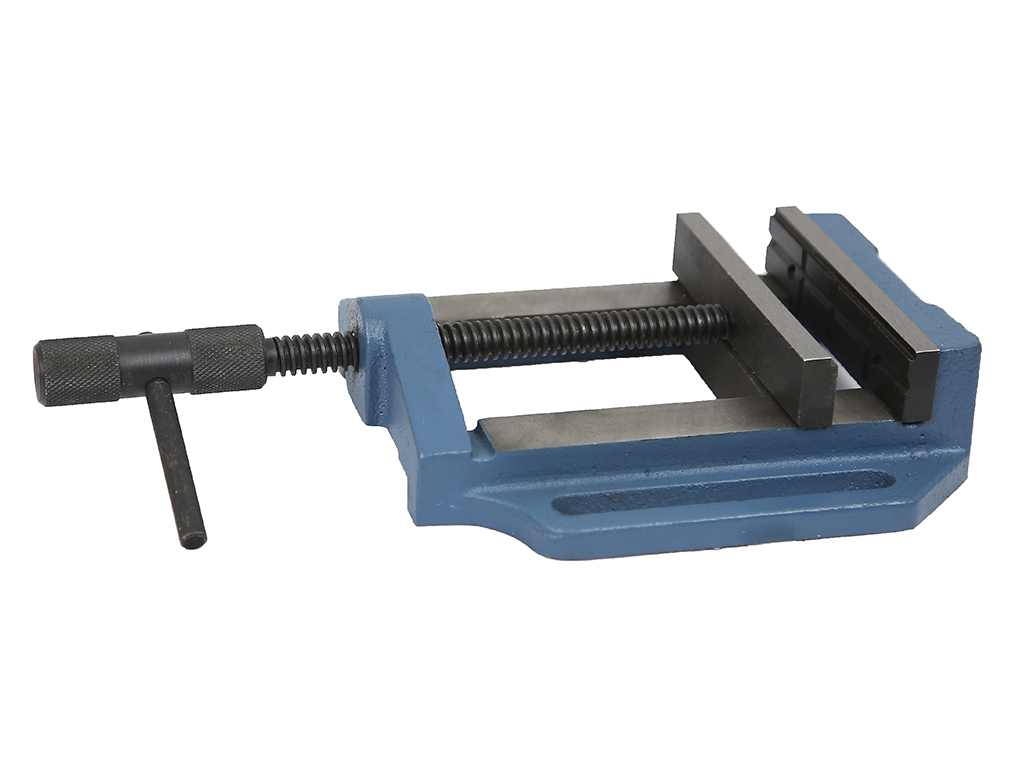

Тиски Metal Master ТС75
Самовывоз : бесплатно
Доставка : от 340 р
Бесплатная консультация1. НАЗНАЧЕНИЕ И ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
1.1. Тиски станочные (ТС) неповоротные с открытым винтом являются вспомогательным оборудованием. Предназначены для закрепления и удерживания деталей при их механической обработке на сверлильных станках.
1.2. Особенности:
- Плавная работа
- Точная направляющая, также при большой осевой нагрузке
- Прижимной вал с трапециевидной резьбой
- Множество вариантов сборки на рабочем столе с помощью продолговатых отверстий
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Тиски изготавливаются в соответствии с ISO 9001.
Установка тисков на столе станка осуществляется с помощью болтов (в комплект поставки не входят).
2.2. Основные параметры (мм), размеры (мм) и масса (кг.) тисков приведены в таблице 1.
Таблица 1
| Модель | ТС 75 |
|---|---|
| A, мм | 12,5 |
| B, мм | 55 |
| C, мм | 55 |
| D, мм | 30 |
| E, мм | 126 |
| F, мм | 270 |
| G, мм | 75 |
| H, мм | 100 |
| I, мм | 130 |
| J, мм | 28 |
| Габаритные размеры упаковки, мм | 310*150*240 |
| Вес, кг | 1,7 |
Рис. 3 Схема разборная тисков
1. Литая основа, 2. Неподвижная губка, 3. Подвижная губка, 4. Прижимной вал 5. Держатель, 6. Винт с внутренним шестигранником, 7. Винт, 8. Рычаг, 9. Цилиндрический винт.
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Перед установкой тисков на стол станка необходимо их расконсервировать.
3.2. Установить тиски на стол станка и закрепить болтами (в комплект поставки не входят) по ГОСТ 13152.
3.3. Закрепить заготовку в тисках, перемещая подвижную губку с помощью ходового винта без применения дополнительных удлинителей и ударной нагрузки.
3.4. Смазку направляющих винтовой пары и других трущихся поверхностей производить раз в смену с предварительной очисткой этих мест от стружки, пыли, грязи.
Условия эксплуатации тисков – 3 ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию тисков.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- тиски в сборе;
- паспорт.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
5.1. Рукоятка тисков и накладные губки не должны иметь забоин и заусенцев.
5.2. Тиски должны иметь устройство, предотвращающее полное вывинчивание ходового винта из гайки.
5.3. Крепление тисков должно быть надежным, исключающим самопроизвольное ослабление в процессе работы.
5.4. Запрещается применять ударную нагрузку на рукоятку тисков при зажиме и удлинять рукоятку.
