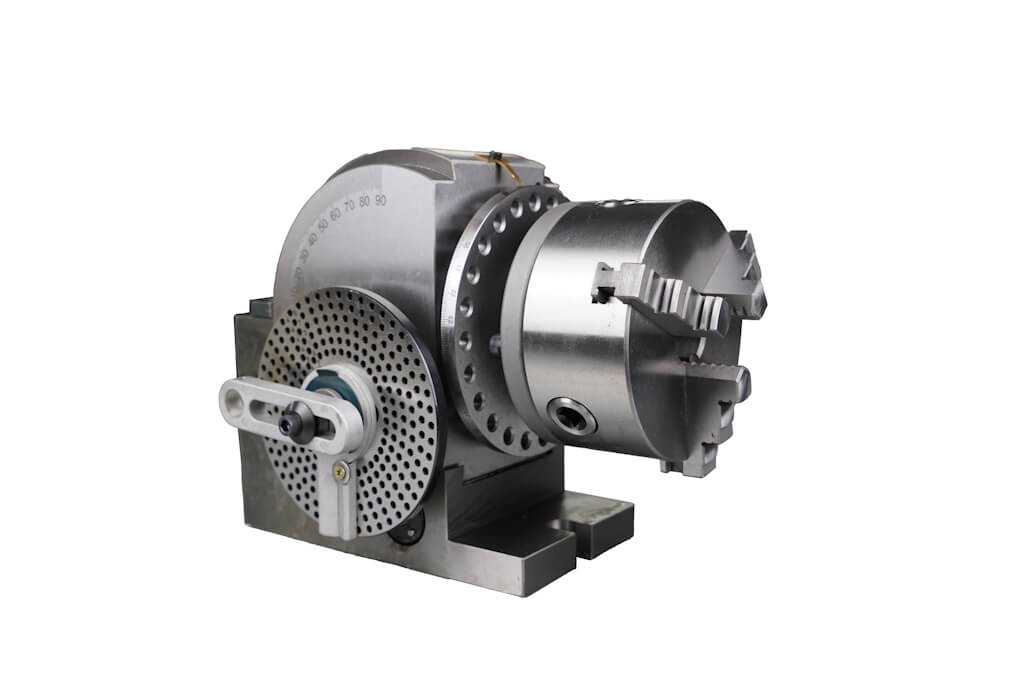

Головка делительная полууниверсальная Metal Master ПДГ 125
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Головки подходят для фрезерования, шлифования и сверления. Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.
Конструкция: насадки сочетают в себе жесткость и точность. Индексирующий шпиндель работает в прецизионных конических роликовых подшипниках практически без люфта. В отличие от традиционных конструкций, плоская индексирующая пластина устанавливается на конический передний индексирующий шпиндель. Делительная головка и индексирующий шпиндель могут поворачиваться с горизонтального в вертикальное положение. Индексирующий шпиндель, червячный индексирующий штифт, а также центры и непрямой индексирующий штифт закаляются и шлифуются.
Массивный корпус делительной головки может поворачиваться на угол от -10° до 90°.

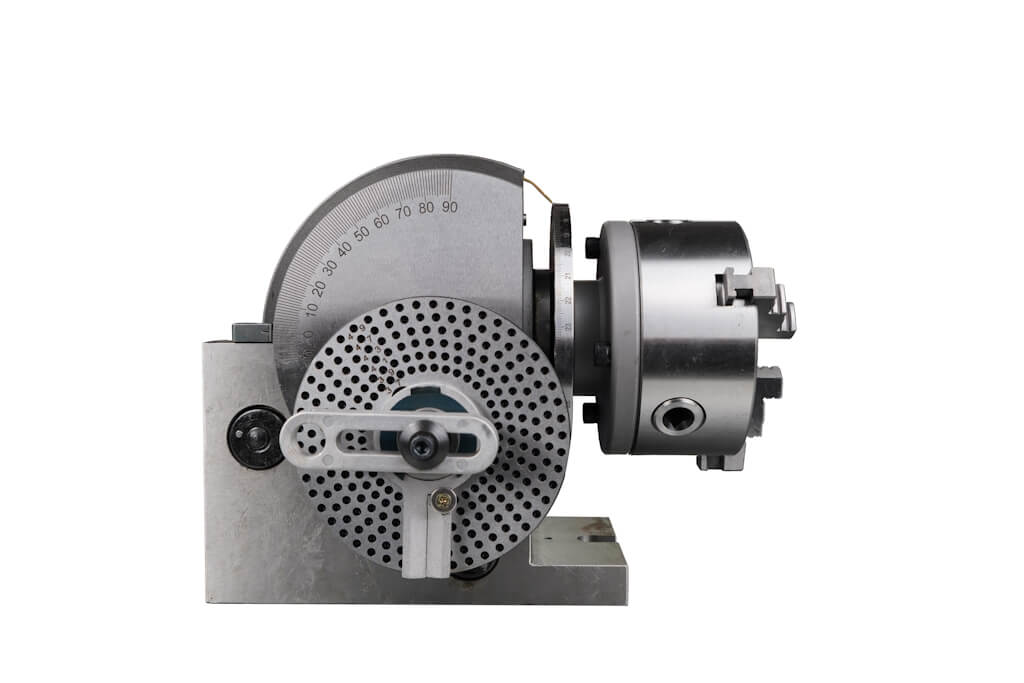

С левой стороны делительной головки расположен механизм с делительным диском с сектором и рукояткой.

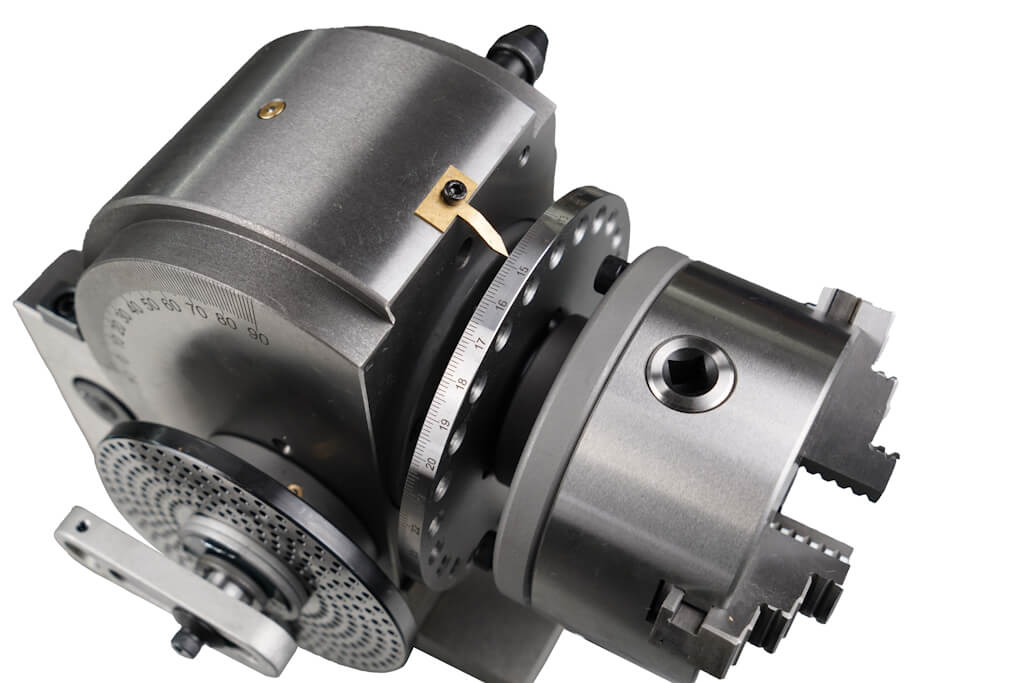

На передней части корпуса расположено устройство для деления с градусной шкалой на 360°.

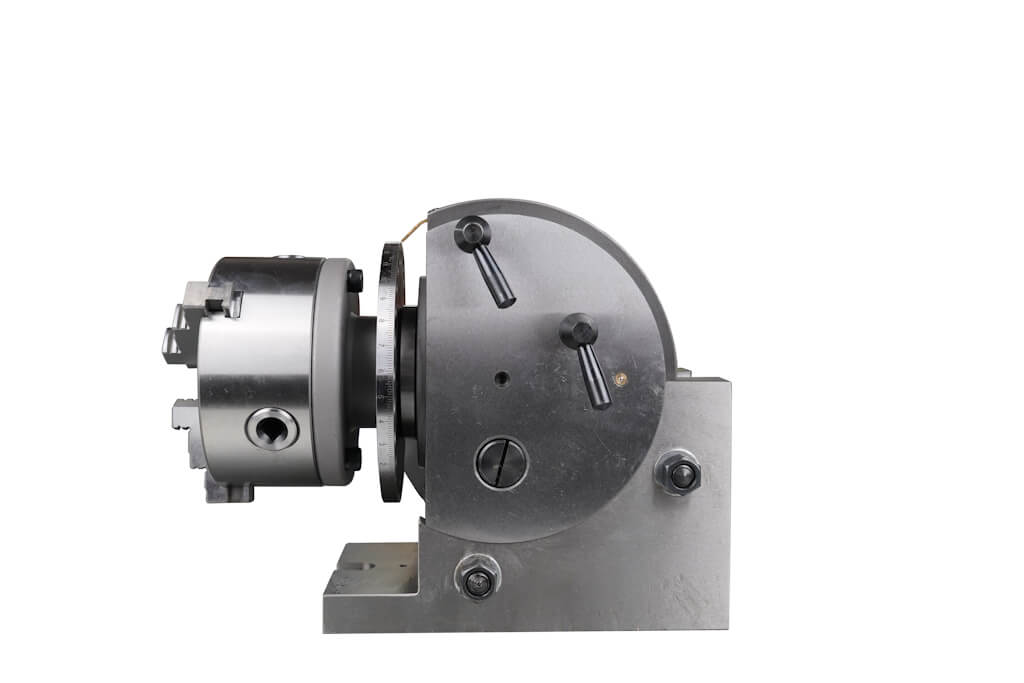

С правой стороны корпуса расположен зажимной винт шпинделя, а также винт-защелка, с помощью которой штифт входит в отверстие устройства делительного диска.
Делительная головка оснащена 3-кулачковым патроном диаметром 125мм с обратными кулачками в комплекте.

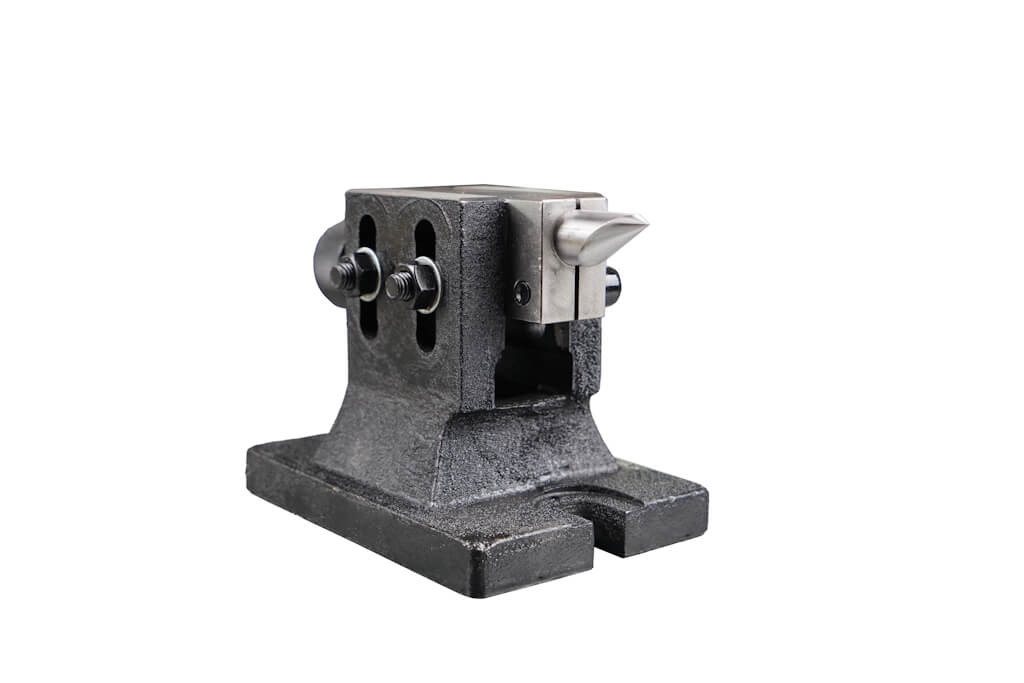

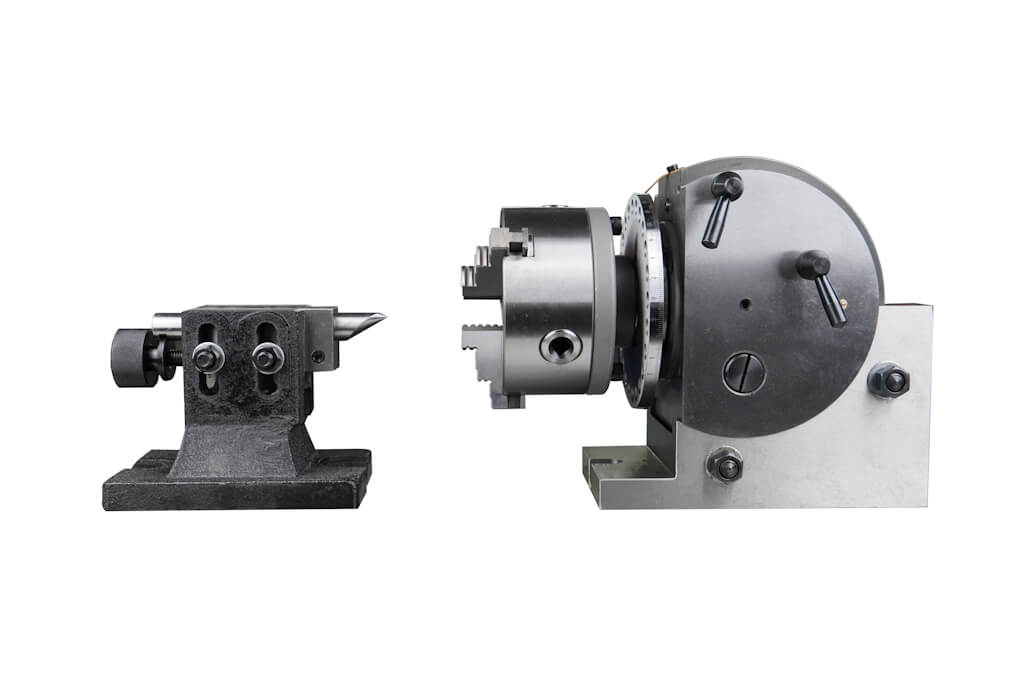

В стандартную комплектацию включена задняя бабка с возможностью регулировки по высоте.

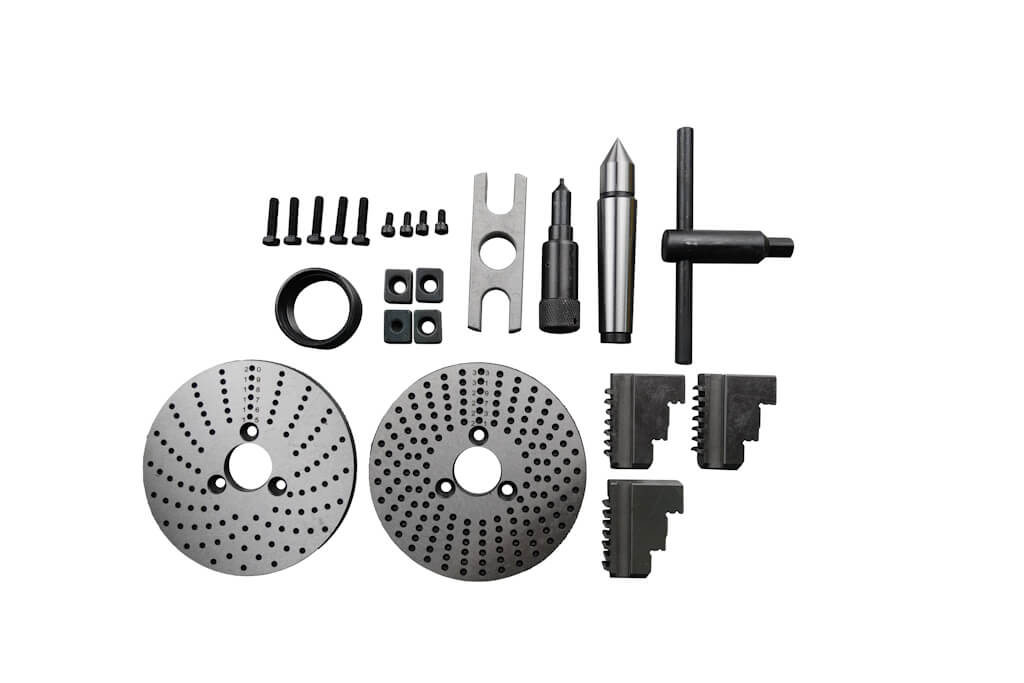

В стандартную комплектацию входят 3 делительных диска, неподвижный упор, обратные кулачки, 3-кулачковый патрон Ø125 мм, задняя бабка.
Стандартная комплектация:
- делительный диск (3 шт.);
- 3-кулачковый патрон ø125 мм;
- задняя бабка;
- обратные кулачки;
- неподвижный упор.
Характеристики
- A, мм
- 242
- В, мм
- 168
- Н, мм
- 220
- h, мм
- 128
- a, мм
- 206
- b, мм
- 113
- g, мм
- 16
- A1, мм
- 183
- B1, мм
- 87
- H1, мм
- 137
- a1, мм
- 158
- b1, мм
- 110
- g1, мм
- 16
- Диаметр осевого отверстия шпинделя, мм
- 20
