Станок сверлильно-фрезерный с УЦИ METAL MASTER MF-45A DRO
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Конструкция станка предоставляет возможность поворота фрезерной головки на угол до ± 90°, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Автоматическая подача обеспечивает передвижение по трем осям, сокращая время, отведенное на обработку заготовок.
Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

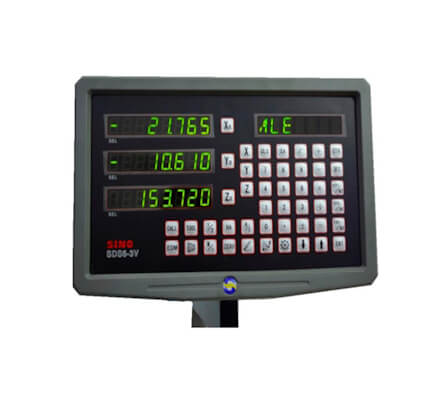

Многофункциональное 3-х осевое УЦИ позволяет отслеживать перемещение по трем осям с дискретностью 1 знак.

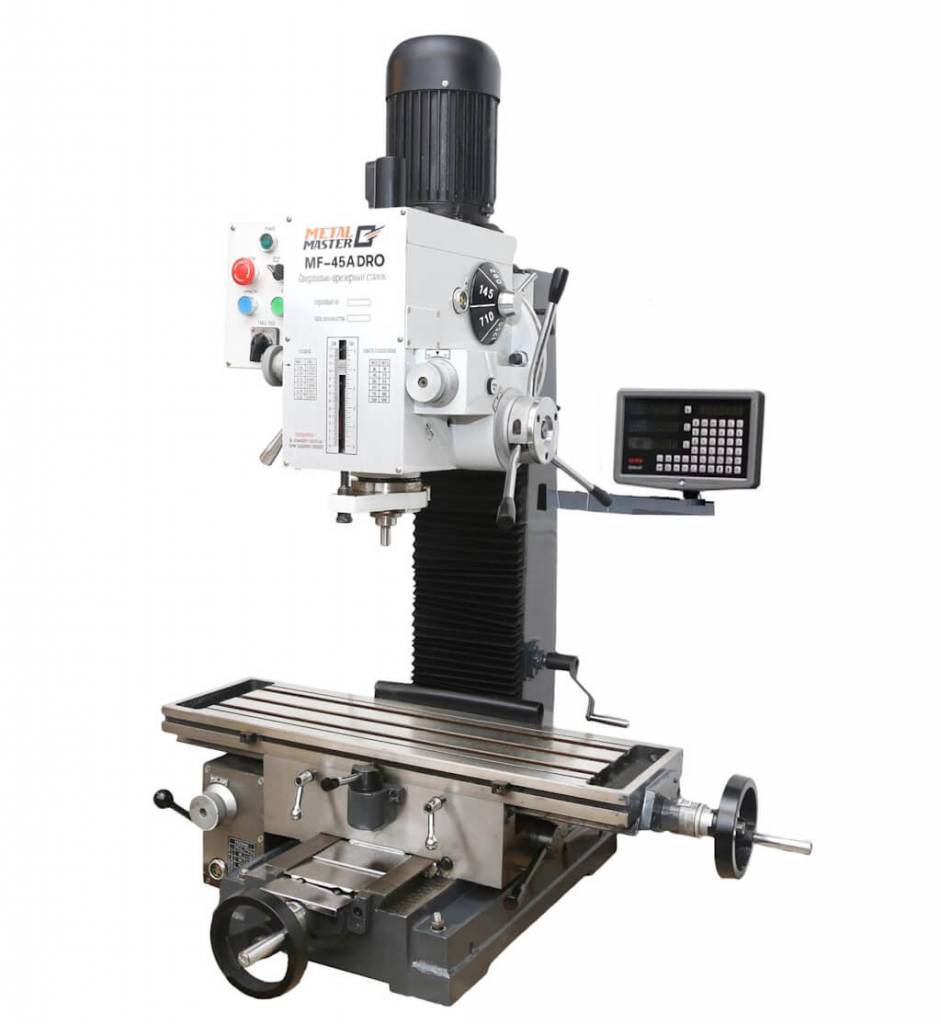

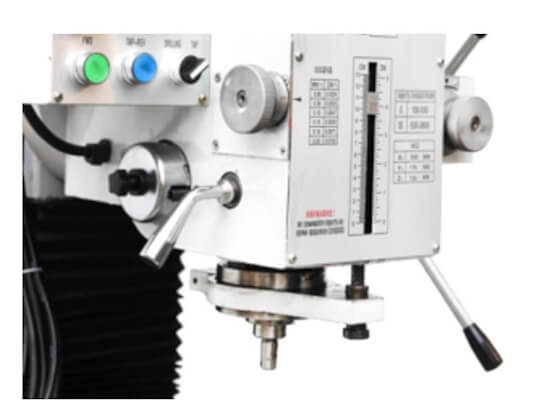

Общий вид фрезерной головы METAL MASTER MF-45A DRO.

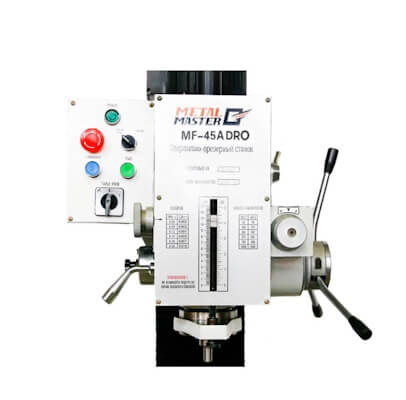

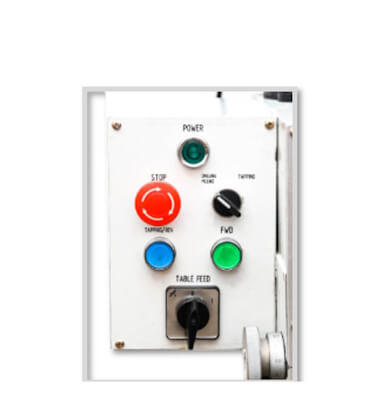

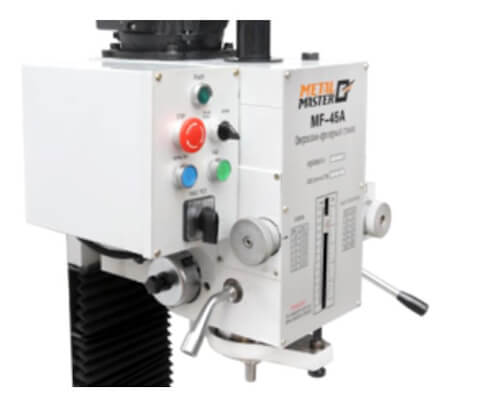

Панель управления фрезерной головкой.

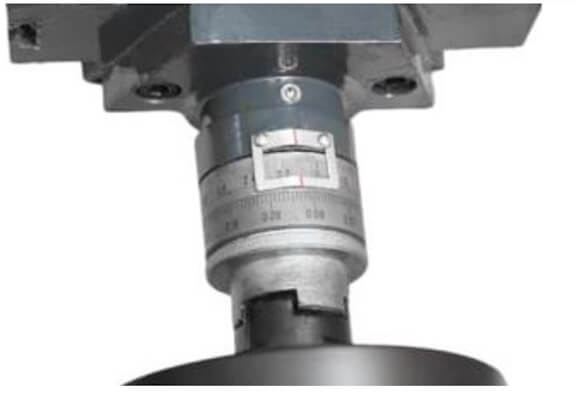

Все рукоятки оснащены четкими и удобными лимбами.

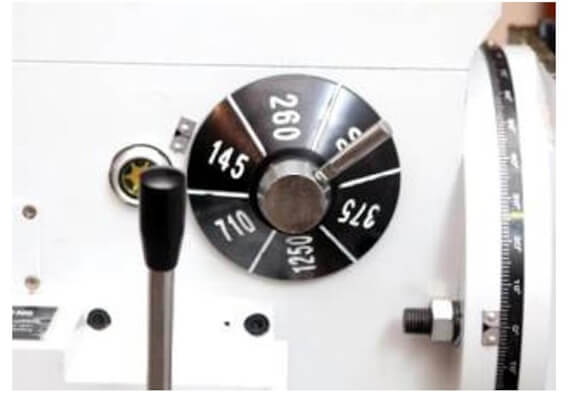

Привод главного двигателя станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин
Операции сверления и фрезерования могут выполняться двумя способами:
В ручном режиме (быстрая подача при сверлении).
Автоматическая подача (в 6 диапазонах скоростей).
Максимальный ход пиноли - 130 мм.

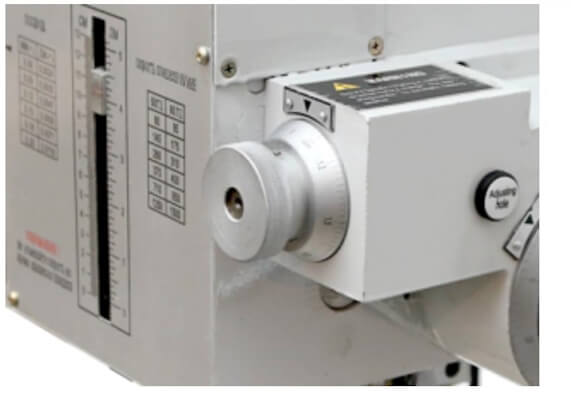

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

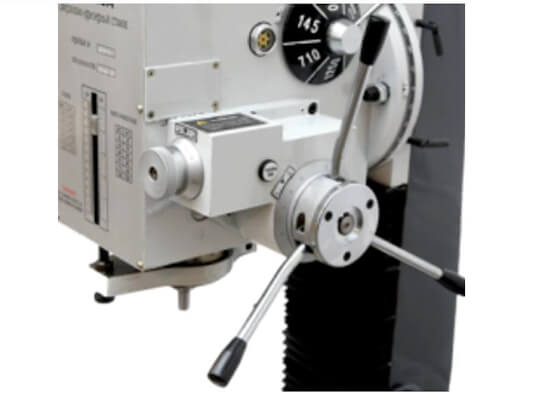

Вертикальный шпиндель снабжен звездчатой рукояткой, с ее помощью возможно переключение на ручной режим (быстрая подача при сверлении) и автоматический (медленной подачи при фрезеровании).

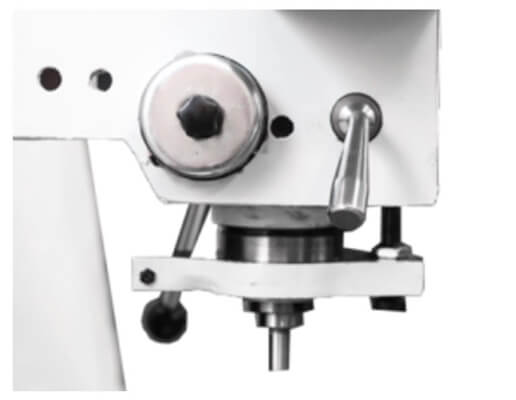

Выставленную на заданный размер пиноль можно закрепить поворотом фиксирующей ручки.

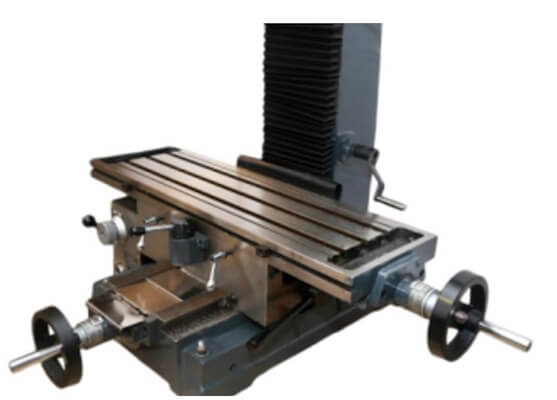

Рабочий стол фрезерного станка перемещается вдоль осей X и Y, по направляющим типа «ласточкин хвост». Передвижение стола осуществляется, как в автоматическом, так и в ручном режиме.

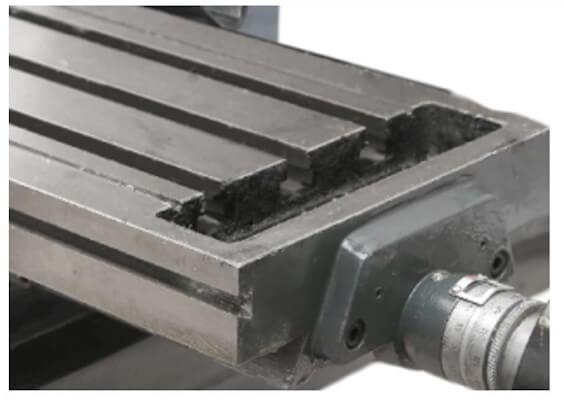

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.

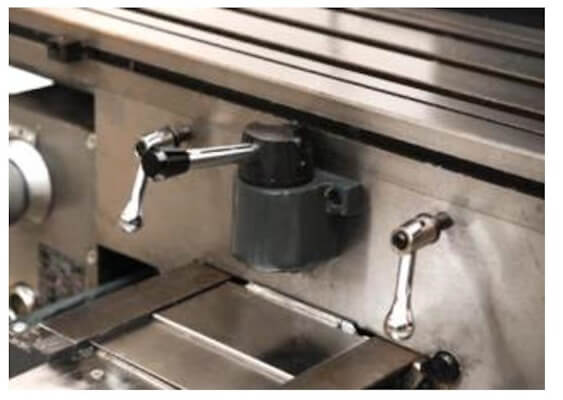

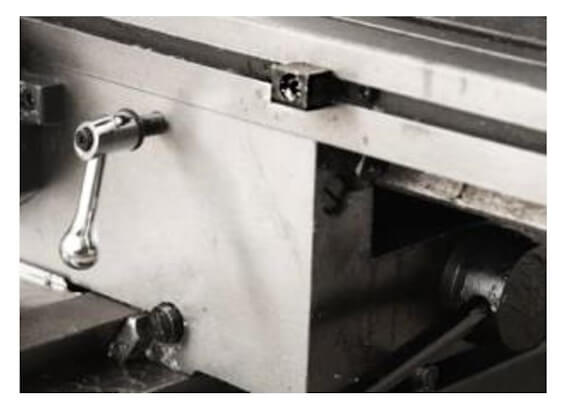

Направление движения стола выбирается простым переключателем. В Положение стола по каждой оси фиксируется стопорными ручками.

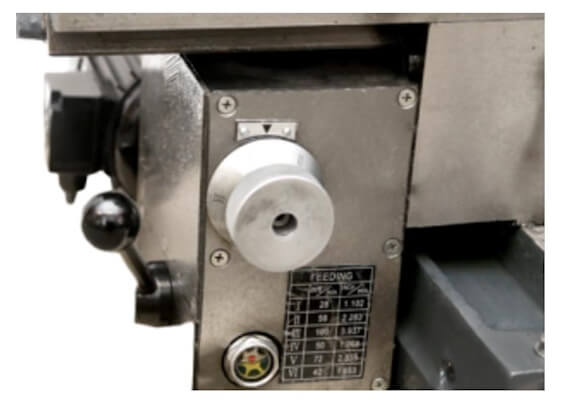

Перемещение стола по оси X производится электродвигателем. Требуемая скорость движения задается положением ручек. Таблица соответствия скоростей подачи положению ручек расположена прямо на коробке передач.
В паз рабочего стола устанавливаются передвижные планки, задающие границы его перемещения.

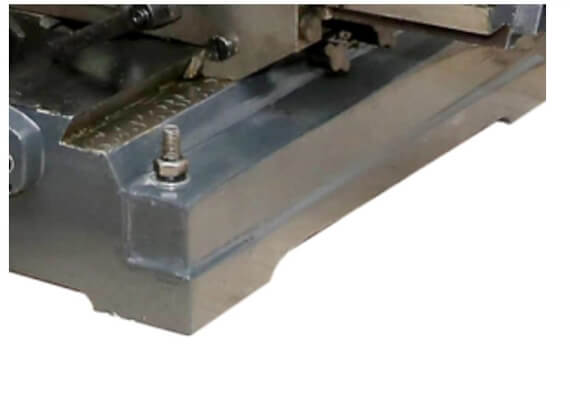

Прочная литая конструкция плотно стоит на поверхности благодаря конструктивным особенностям.

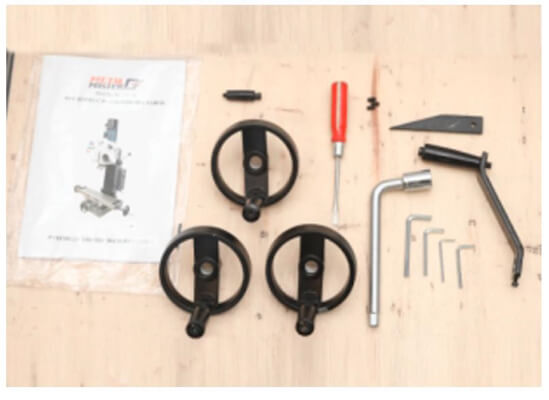

В ЗИП входят комплект инструмента для обслуживания и инструкция.
Описание:
Сверлильно-фрезерные станки используются, как правило, для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу
- Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин
- Операции сверления и фрезерования могут выполняться двумя способами:
В ручном режиме (быстрая подача при сверлении)
Автоматическая подача (в 6 диапазонах скоростей) - Большой прецизионный крестовый стол
- Регулируемая прижимная планка на столе
- Наклон фрезерной головки ±90°
- Многофункциональное 3-х осевое УЦИ
- Точное перемещение пиноли шпинделя
- Прочная чугунная стойка
- Быстро регулируемый упор глубины сверления.
В стандартную комплектацию станка входят:
- Комплект инструмента для обслуживания.
- Станок в сборке
- Инструкция.
Характеристики
- Двигатель
- 1.5 380 В ~50 Гц
- Макс. размер торцевой фрезы, мм
- 80
- Макс. размер концевой фрезы, мм
- 28
- Ход пиноли, мм
- 130
- Конус шпинделя
- MT4
- Расстояние от оси шпинделя до стола, мм
- 400
- Наклон фрезерной головки
- ± 90
- Кол-во скоростей
- 6
- Скорости шпинделя, об/мин
- 80-1250 6 ступеней
- Длина стола
- 800
- Ширина стола, мм
- 240
- Ход оси Х, мм
- 450
- Ход оси Y, мм
- 165
- Макс. диаметр рассверливания в стали, мм
- 45
- Расстояние от оси шпинделя до колонны, мм
- 260
- Габаритные размеры упаковки, мм
- 930 × 770 × 1160
- Масса нетто/брутто, кг
- 355/415
- Макс. резьба, мм
- M12
- Тип двигателя
- Асинхронный
- Коробка скоростей
- Ступенчатая
- Количество Т-пазов/ширина/расстояние, (мм)
- 3\16\45.5
- Автоподача (X\Y\Z)
- Есть
