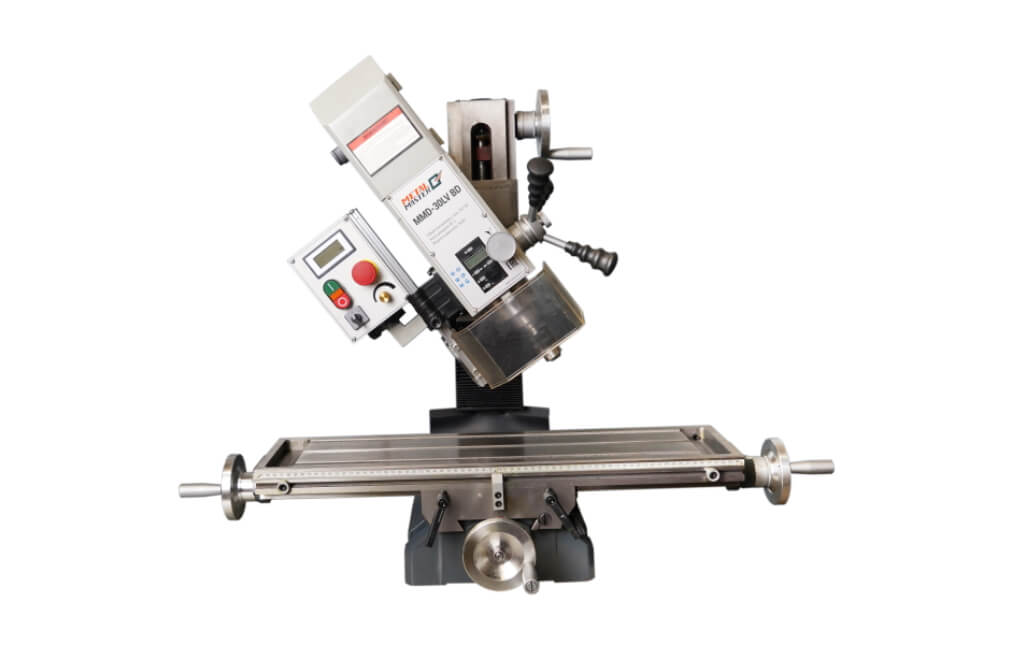

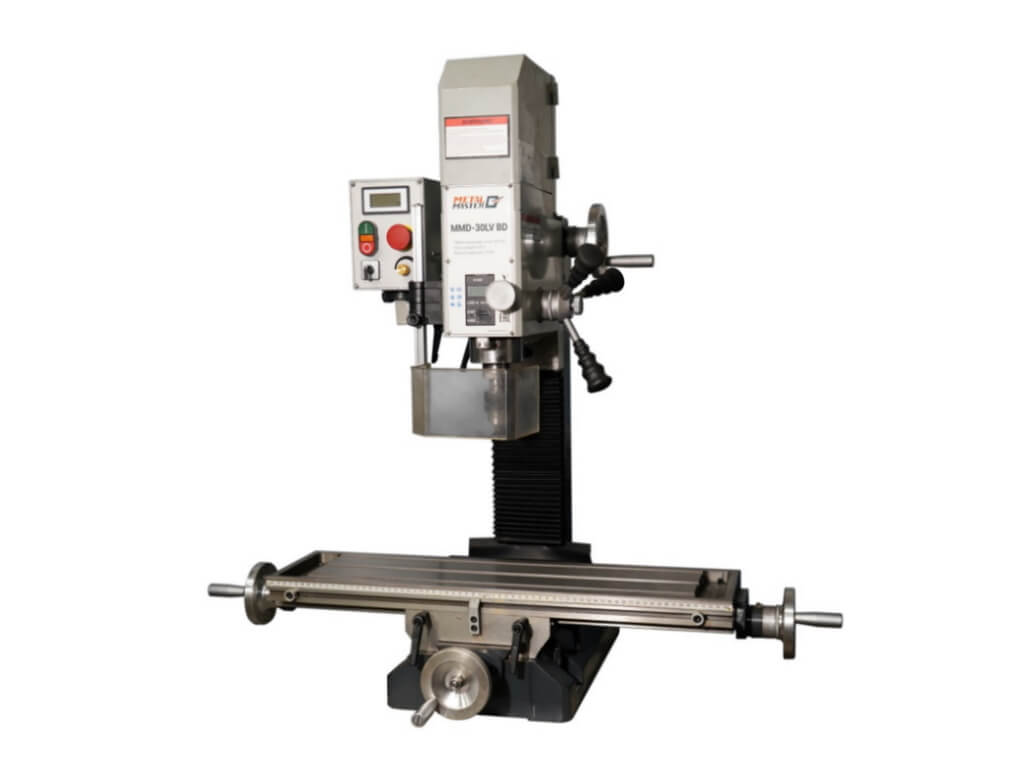

Сверлильно-фрезерный станок Metal Master MMD - 30LV BD с ременной передачей
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Конструкция станка METAL MASTER MMD - 30LV BD предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

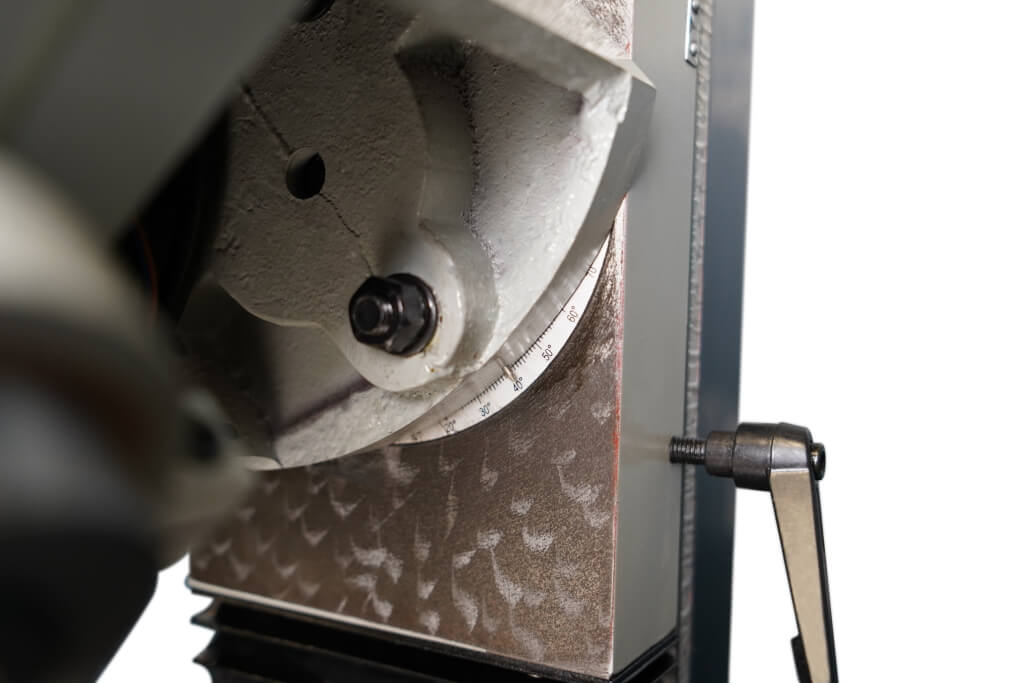

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.
Все рукоятки оснащены четкими и удобно читаемыми лимбами.

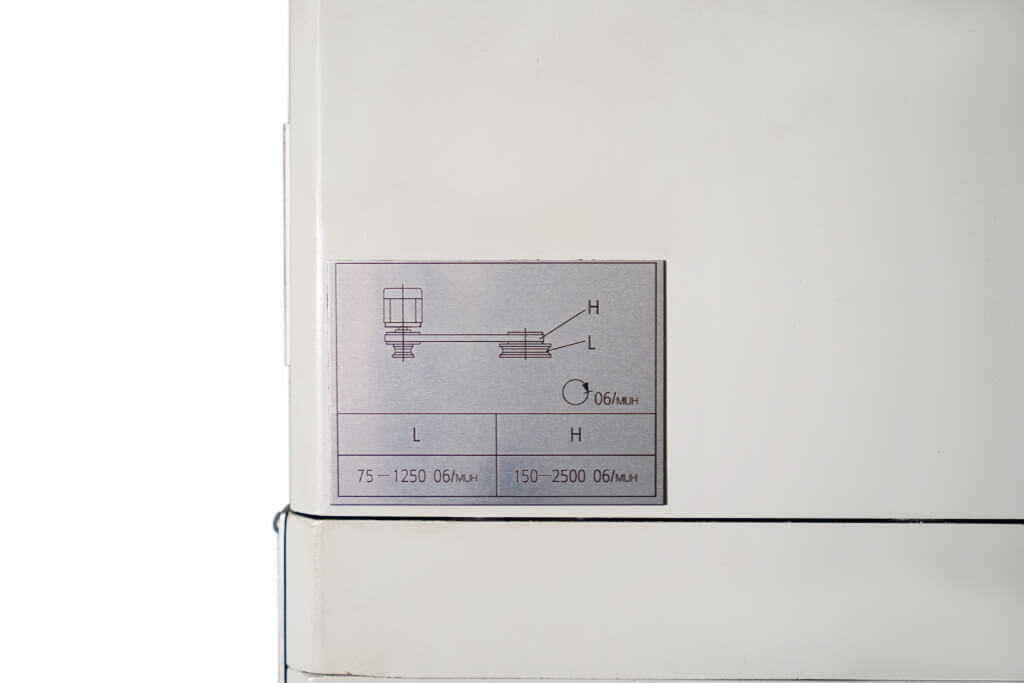

Переключение 2-х диапазонов скоростей шпинделя осуществляется с помощью перекидывания ремня на шкивах. Схема расположения ремня и диапазонов скоростей установлена на защитном кожухе.

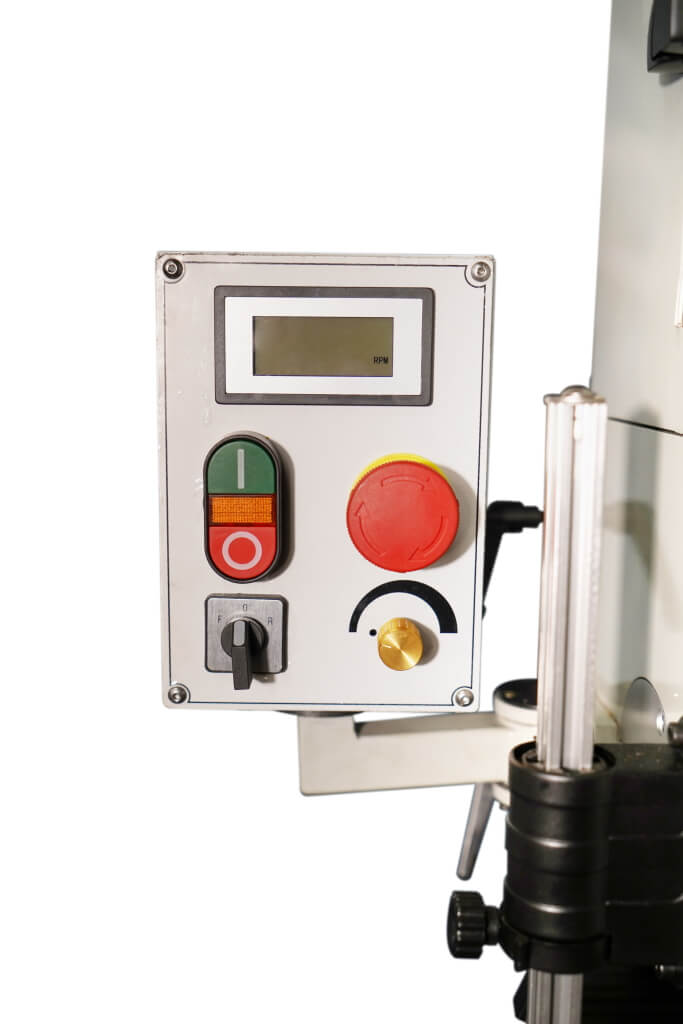

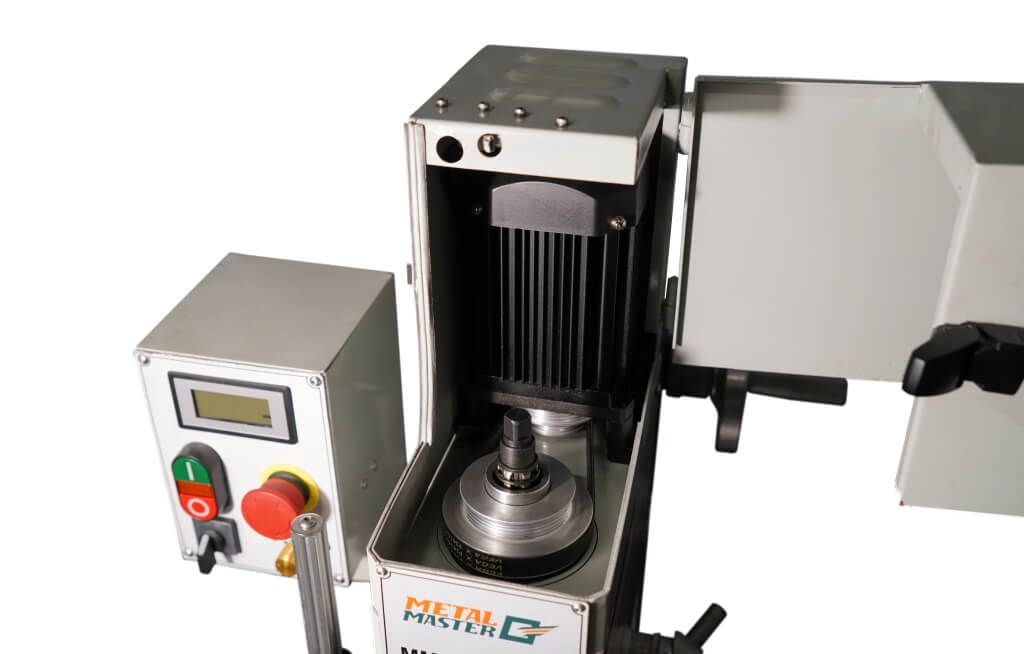

На блоке управления располагаются кнопки вкл/выкл, переключатель вращения шпинделя, кнопка аварийной остановки, и потенциометр с помощью которого регулируется скорость оборотов шпинделя.

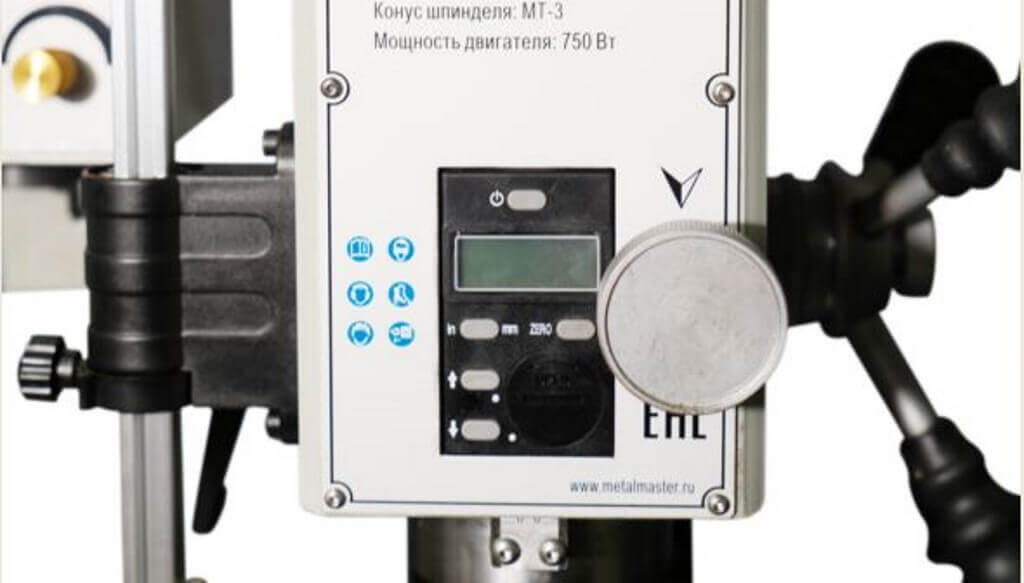

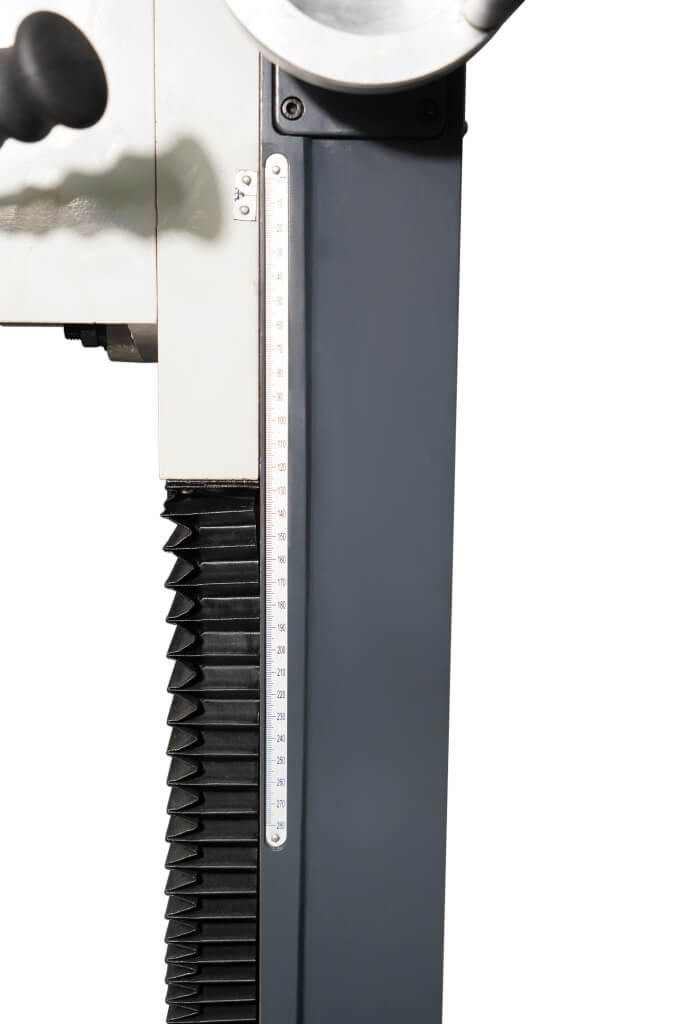

Положение фрезерной головы можно отследить с помощью линейки ,которая расположена с правой стороны колонны.

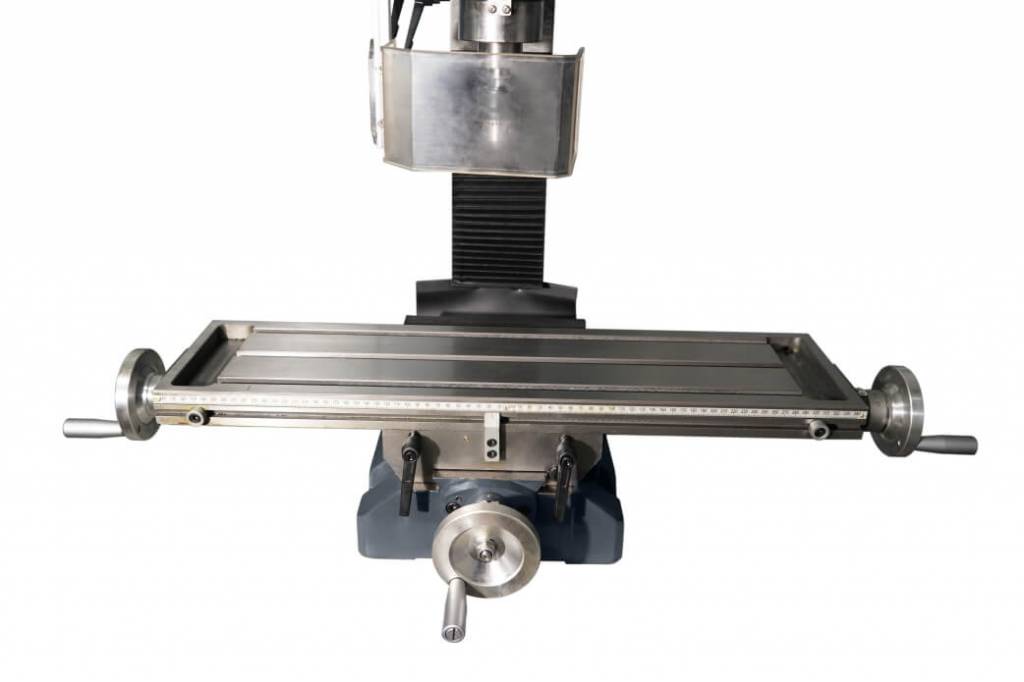

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».
Максимальный ход пиноли - 70 мм

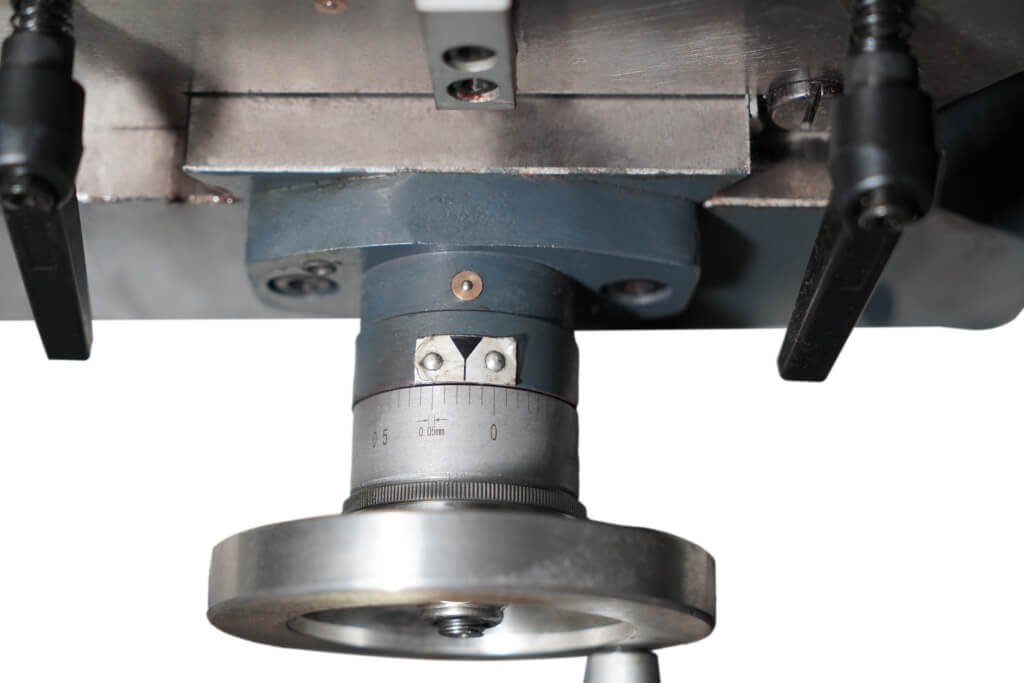

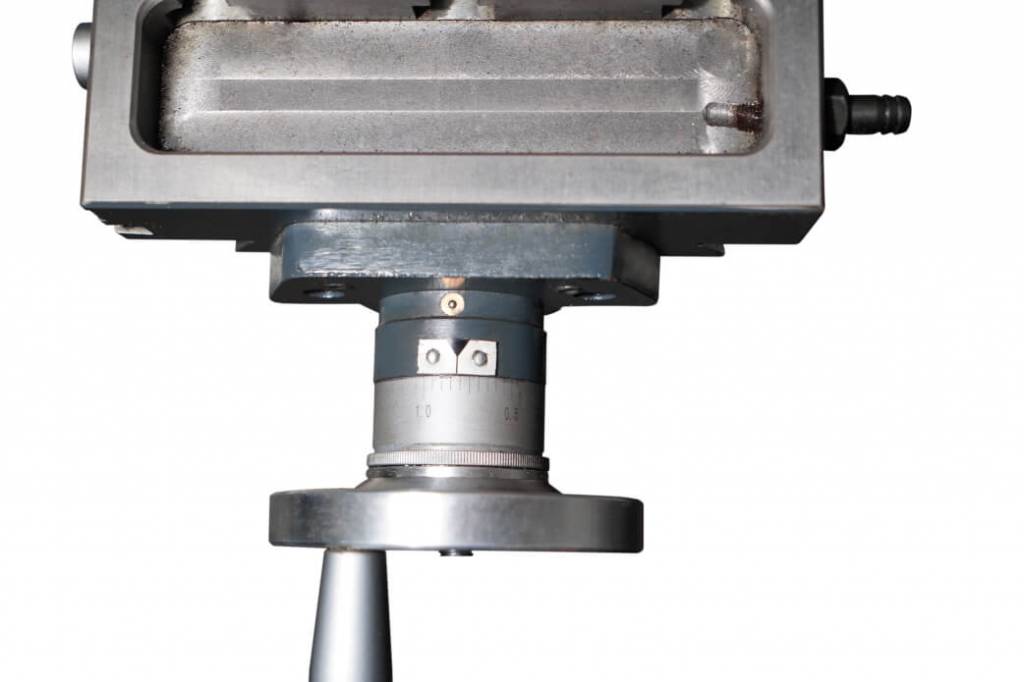

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

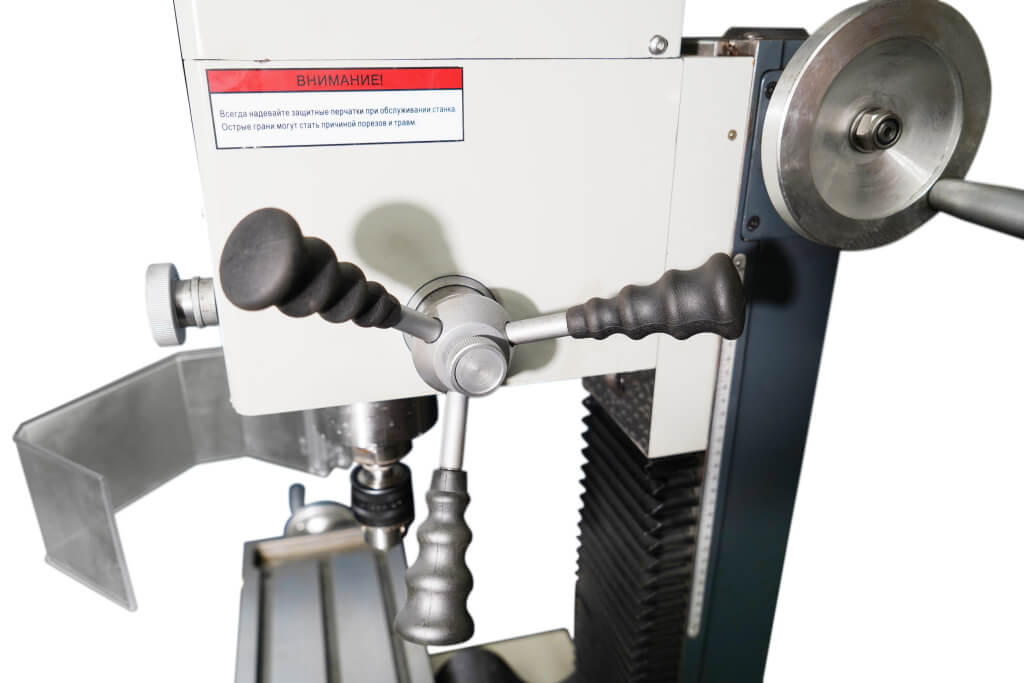

Для опускания и поднятия пиноли вертикальный шпиндель снабжен звездчатой рукояткой.

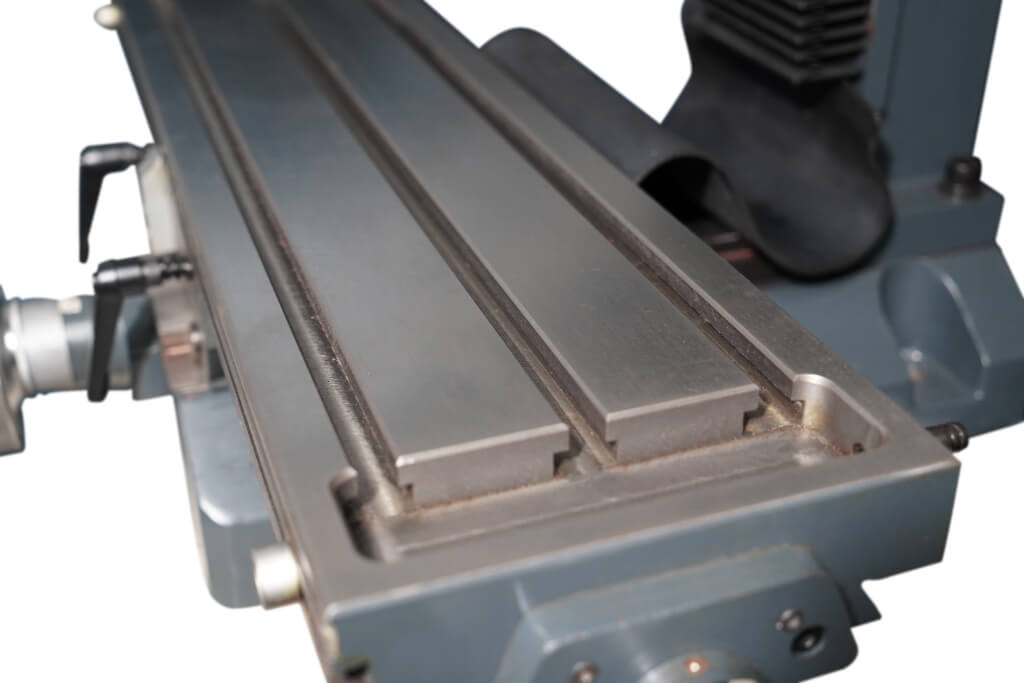

Рабочий стол оснащен Т - образными пазами 14 мм для установки прижимного оборудования.

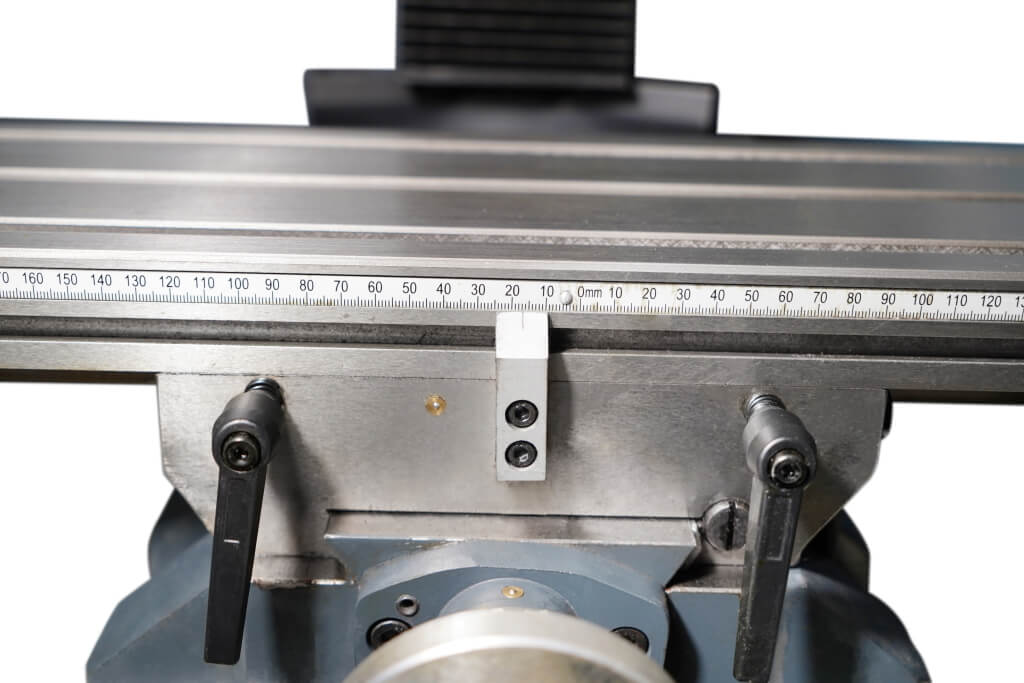

Положение стола по каждой оси фиксируется стопорными ручками.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.
Передача крутящего момента от двигателя осуществляется посредством ременной передачи, что позволяет выполнять на станке выполнять операции сверления.
Описание:
Вертикально-фрезерные станки используются как правило для сверления и фрезерования глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу;
- Привод главного движения станка реализует вращение шпинделя диапазоне от 75 до 2500 об/мин, количество оборотов шпинделя в данных границах выбирается путем поворота ручки вариатора;
- Большой прецизионный крестовый стол;

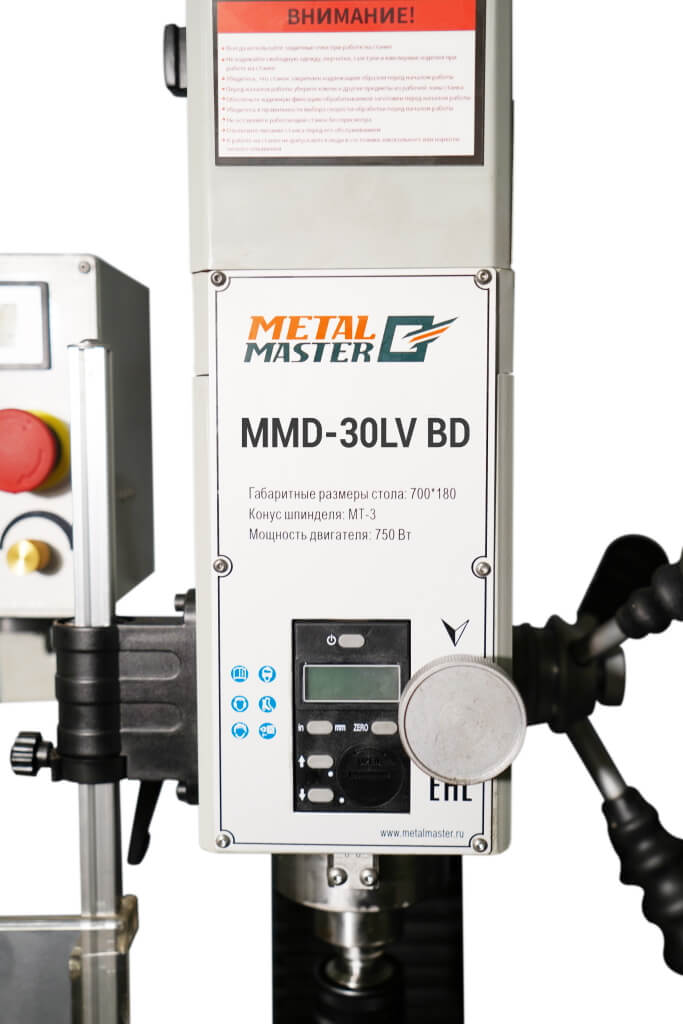

- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки;
- Наклон фрезерной головки ±90°;
- Точное перемещение пиноли шпинделя;
- Ременная передача
- Прочная чугунная стойка.
В стандартную комплектацию станка входят:
- Комплект инструмента для обслуживания;
- Станок;
- Инструкция.
Характеристики
- Двигатель
- 1.5 ,220 В
- Макс. размер торцевой фрезы, мм
- 75
- Макс. размер концевой фрезы, мм
- 20
- Ход пиноли, мм
- 70
- Конус шпинделя
- MT3
- Наклон фрезерной головки
- ± 90
- Длина стола
- 840
- Ширина стола, мм
- 210
- Ход оси Х, мм
- 590
- Ход оси Y, мм
- 220
- Вес нетто/брутто, кг
- 220/260
- Макс. диаметр рассверливания в стали, мм
- 30
- Расстояние от оси шпинделя до колонны, мм
- 193
- Макс. расстояние от шпинделя до стола, мм
- 470
- Диапазон скоростей шпинделя, об/мин
- 75-2500
- Ход оси Z, мм
- 360
- Габаритные размеры упаковки, мм
- 890*710*1120
- Количество Т-пазов/ширина/расстояние, мм
- 3/14/63
- Тип двигателя
- Асинхронный
- Габаритные размеры станка, мм
- 710*890*1120
- Коробка скоростей
- Вариатор + реенная
