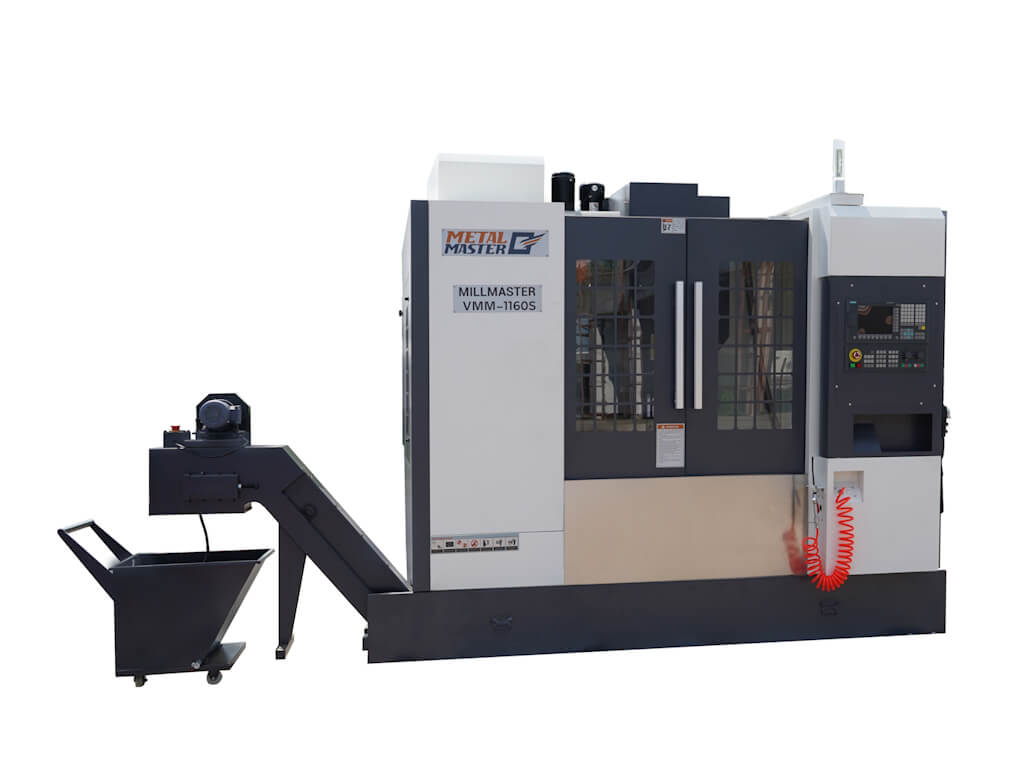

Вертикальный обрабатывающий центр MILLMASTER VMM-1160S с ЧПУ
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
MILLMASTER VMM-1160S – вертикальный обрабатывающий центр предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Особенности:
- Массивная литая станина из серого чугуна;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808D (Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- ШВП+ линейные направляющие по осям бренда HIWIN / PMI (Тайвань)
- Автоматическая централизованная система смазки;
- Высокоскоростной шпиндель бренда OKADA / KENTURN (Тайвань)
- Револьверный магазин на 24 инструмента OKADA (Тайвань)
- Система охлаждения шпинделя

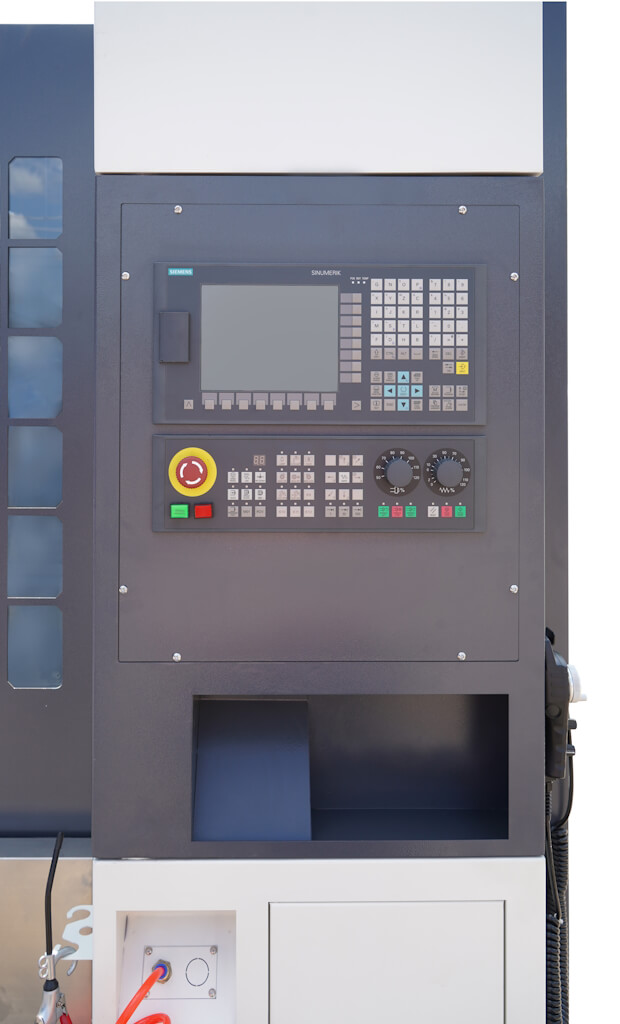

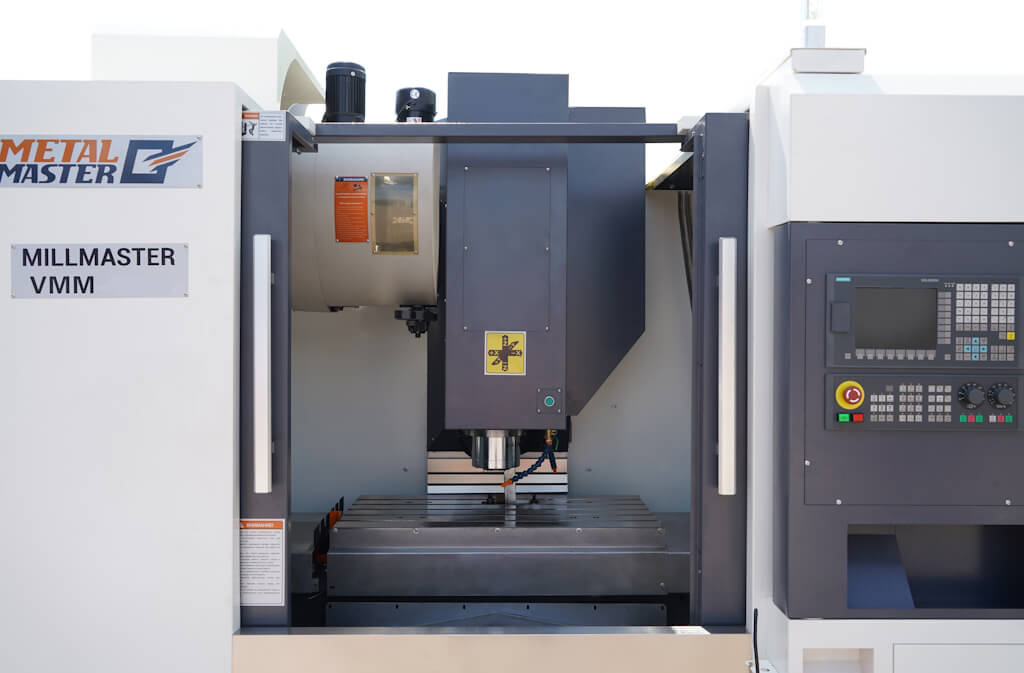

Вертикальный обрабатывающий центр MILLMASTER VMM-1160S оснащен системой ЧПУ SIEMENS 808D. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.

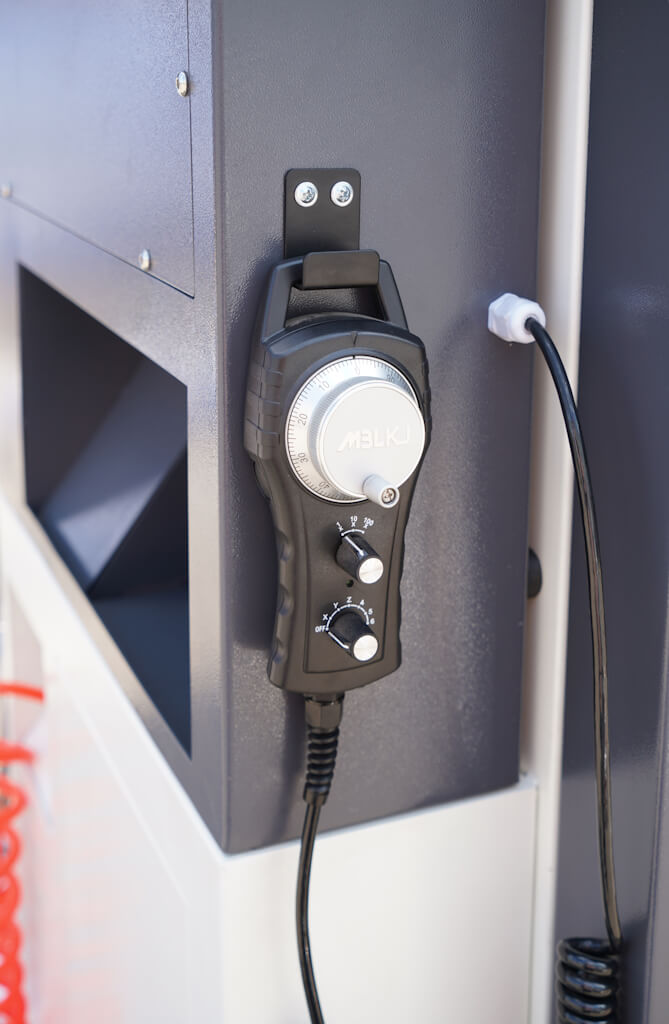

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.

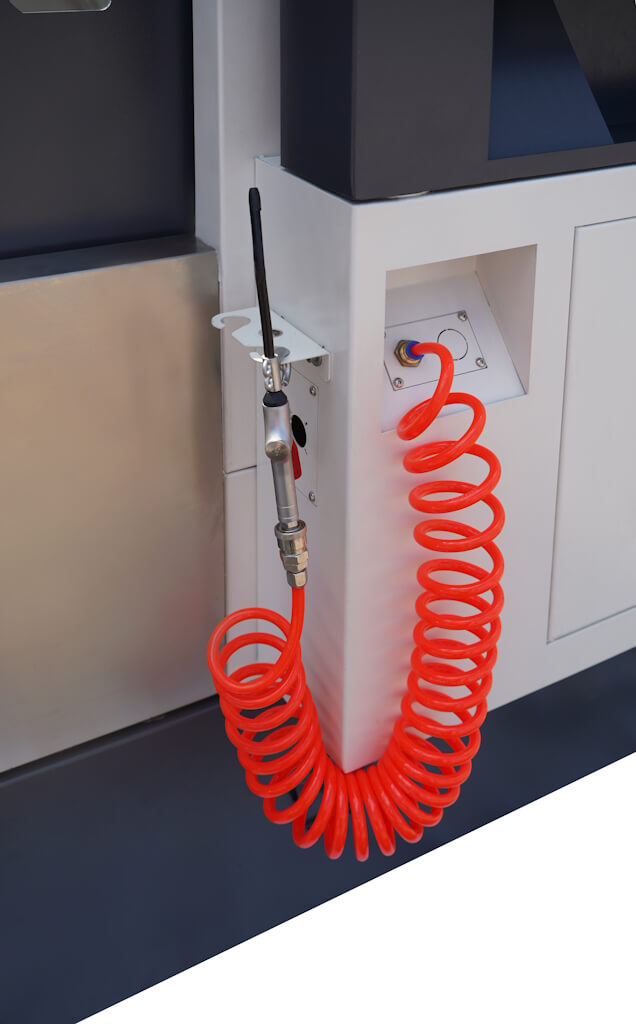

В стандартную комплектацию станка входит пневмопистолет, расположенный снизу стойки ЧПУ.

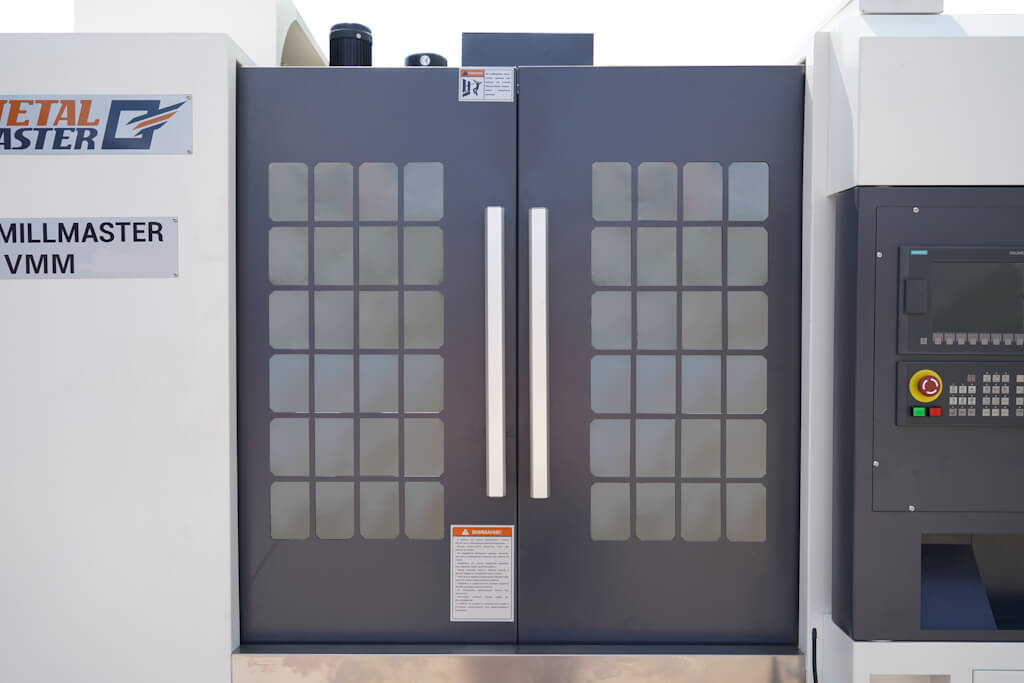

Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.
Вертикальный обрабатывающий центр MILLMASTER VMM-1160S укомплектован высокоскоростным шпинделем работающий в диапазоне от 60 до 8000 об.мин.

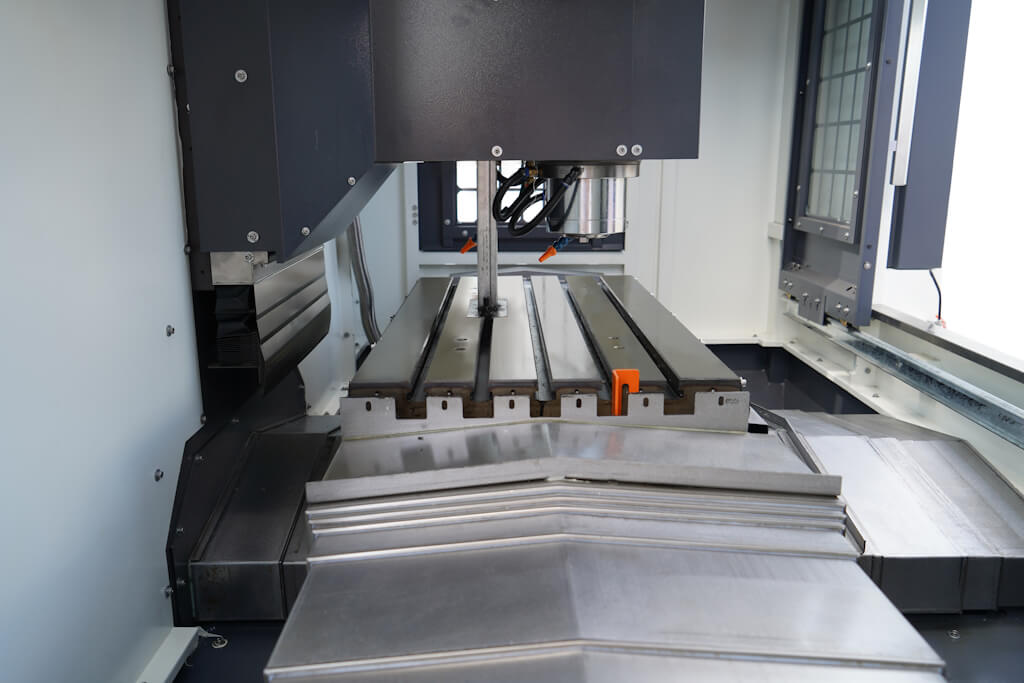

Размер рабочего стола составляет 1200х600 мм., который оснащен Т-пазами размером 5х18 мм, Линейные направляющие стола и ШВП защищены металлическими направляющими.

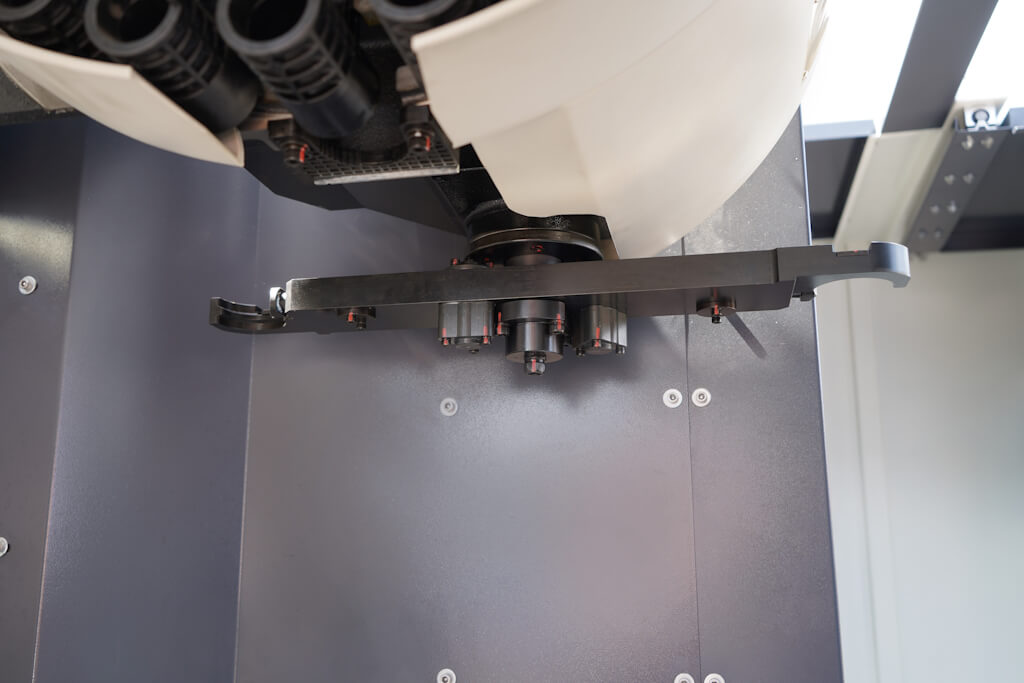

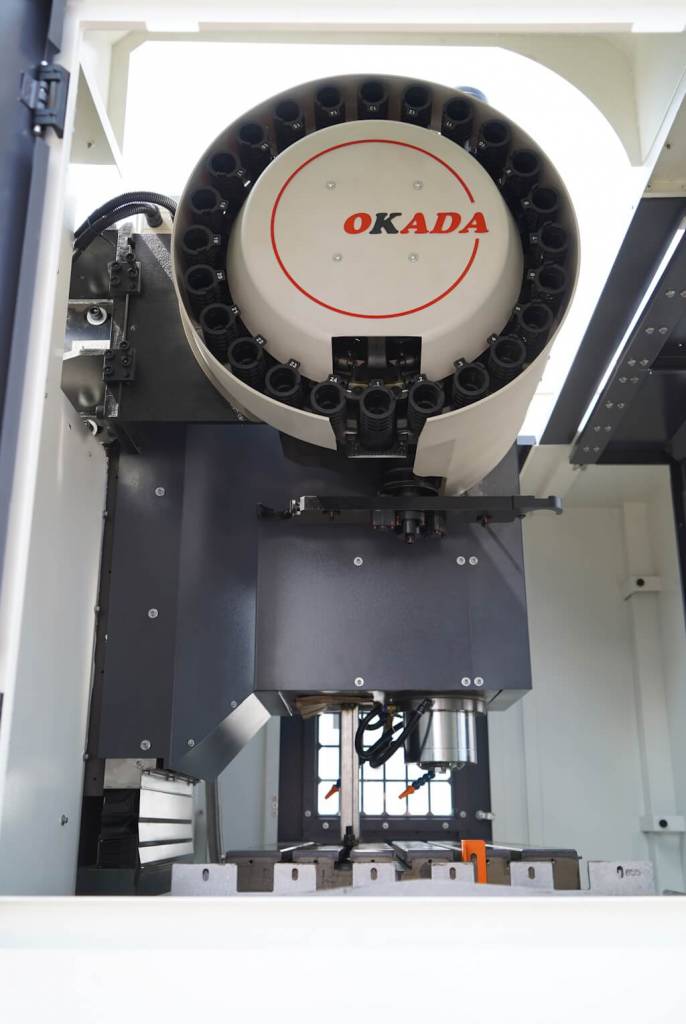

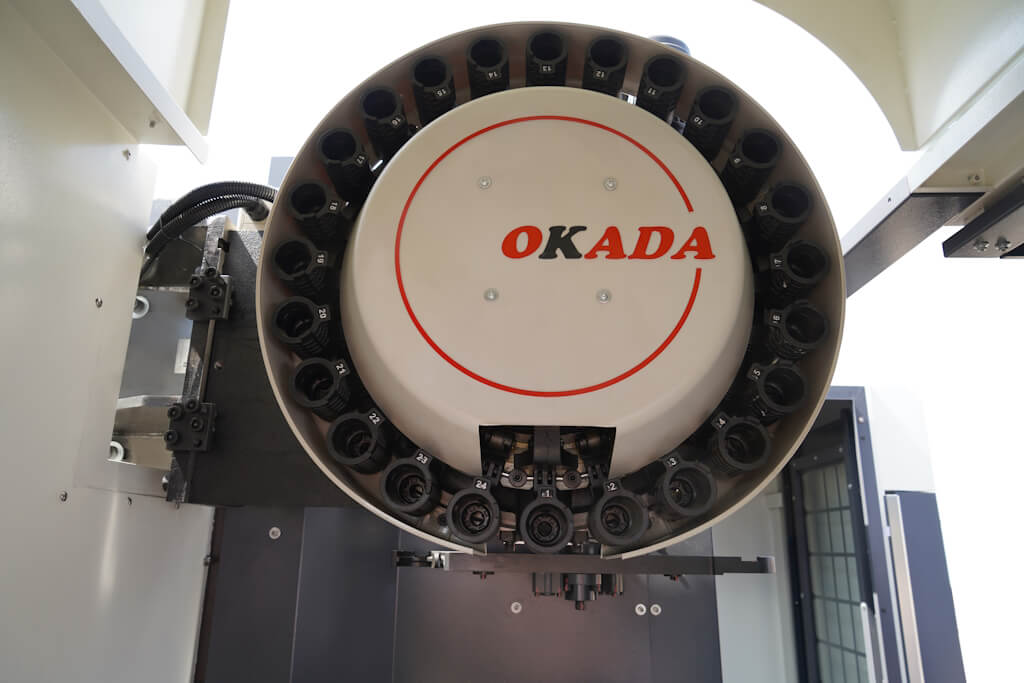

Обрабатывающий центр оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.

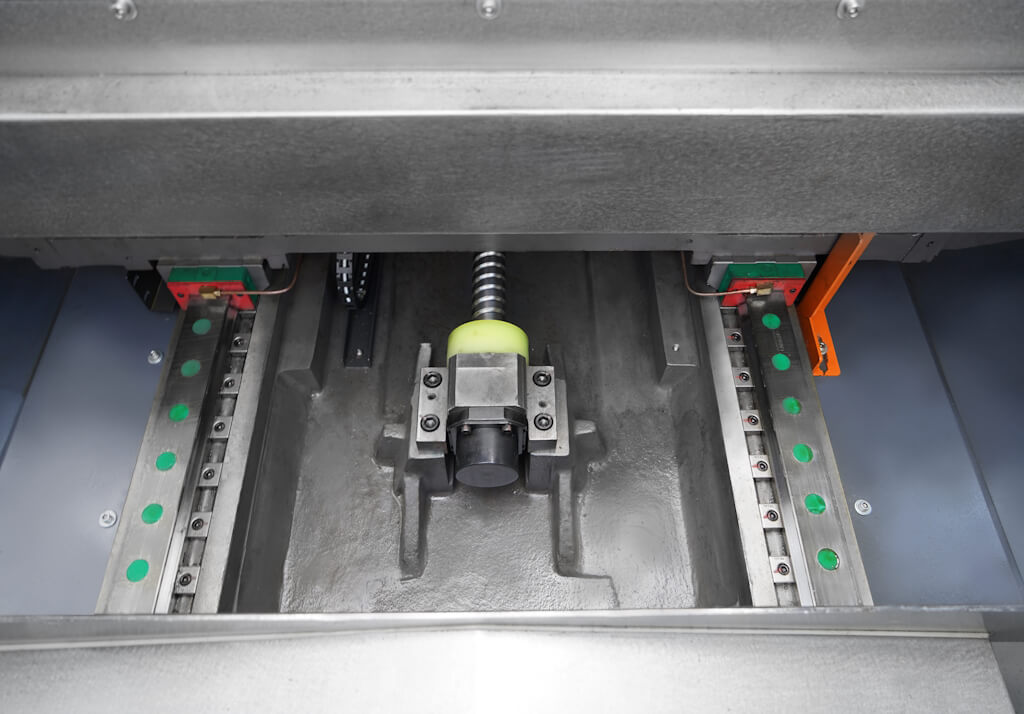

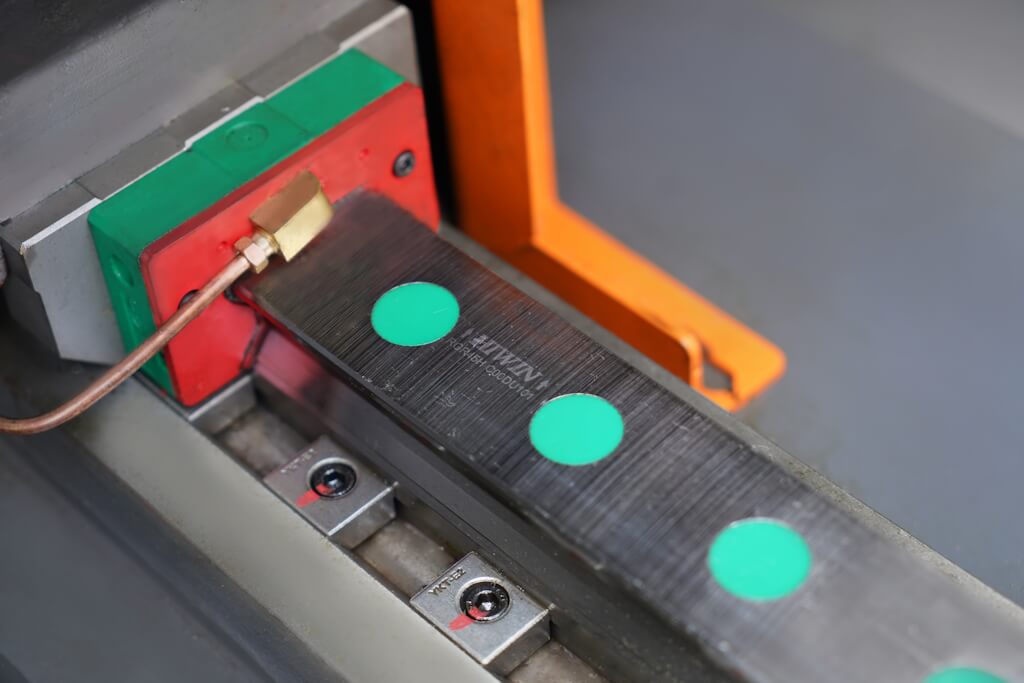

Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.

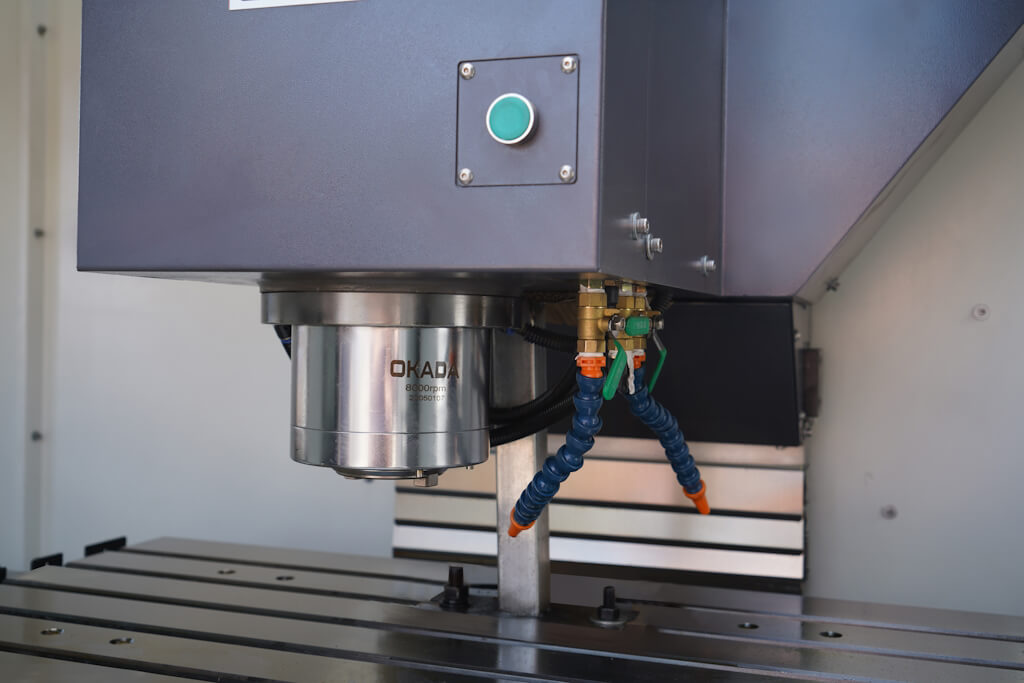

Два гибких патрубка обеспечивают подачу СОЖ в зону обработки. Отдельный патрубок подает СОЖ непосредственно через шпиндель.

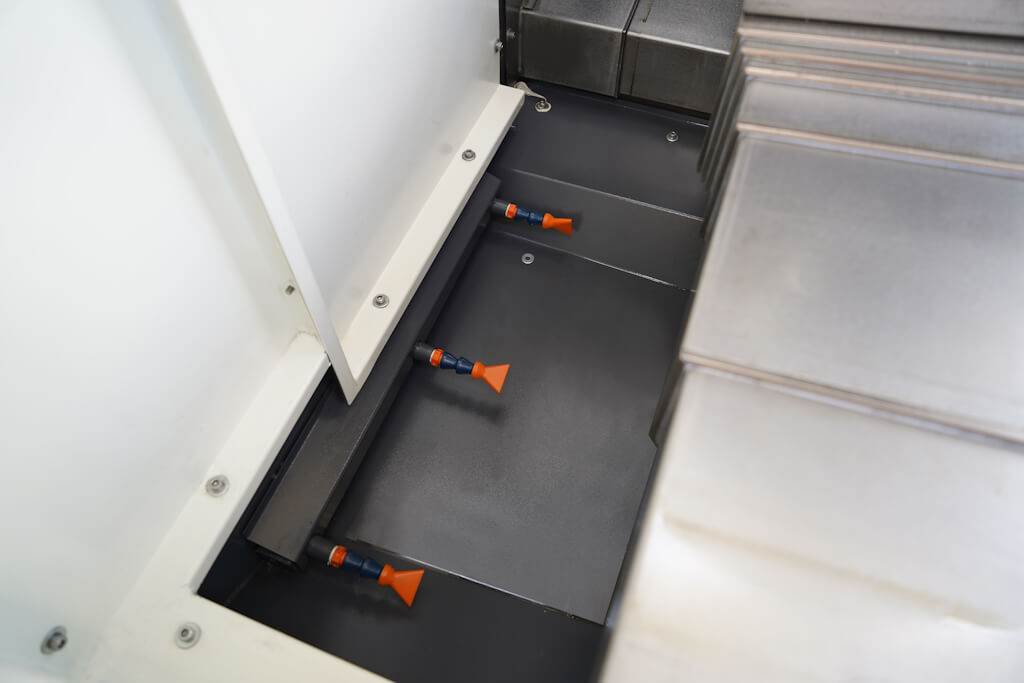

Дополнительные патрубки СОЖ установлены внизу рабочего стола для удаления скопившейся стружки.

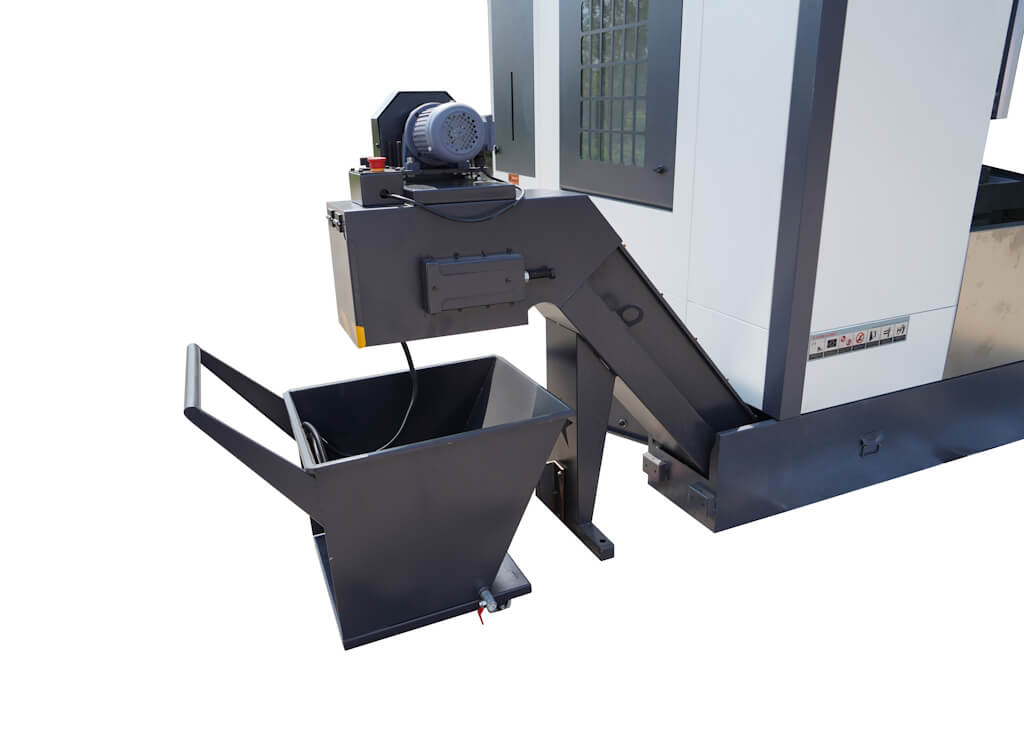

Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.

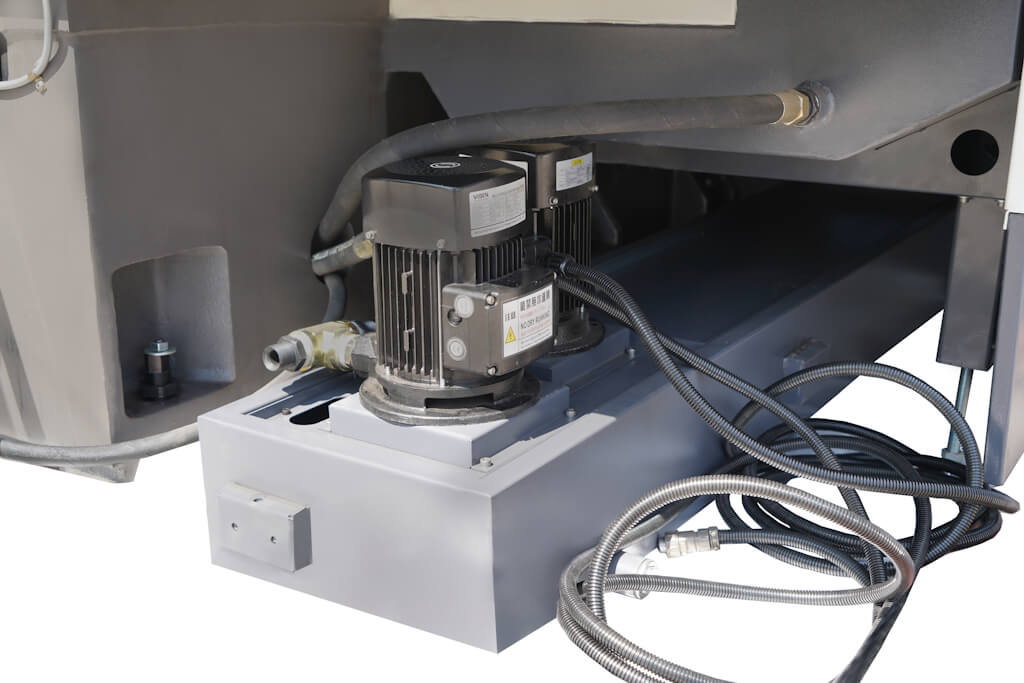

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,55 кВт и резервуар, которые располагаются под станком.

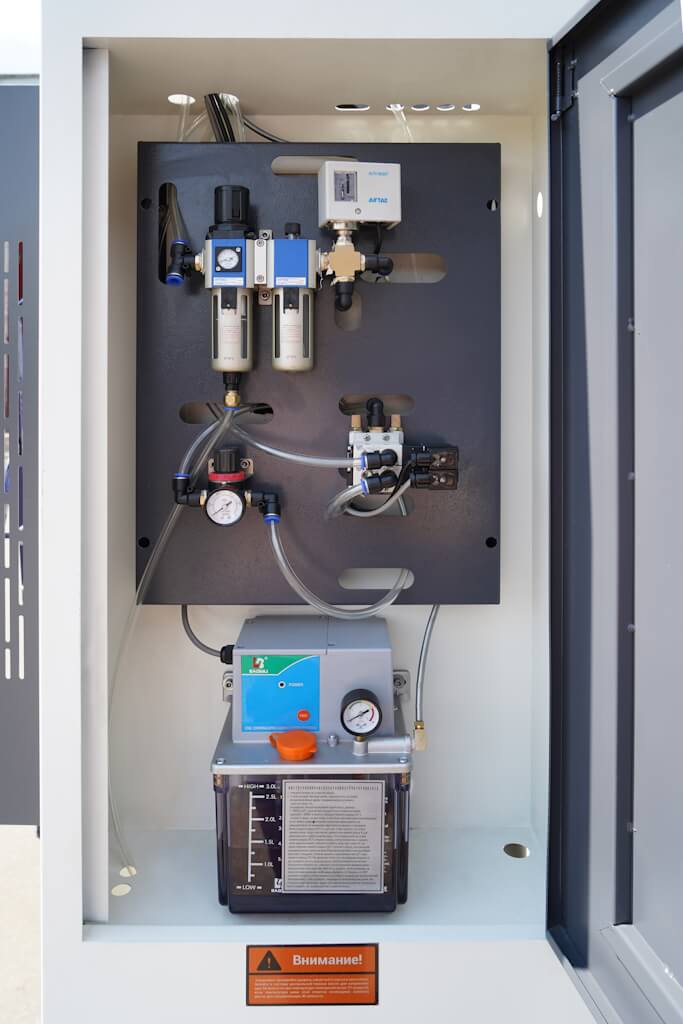

С левой стороны станка располагается отсек с пневматической системой станка. Так же в этой зоне расположена система автоматической смазки всех подвижных узлов.

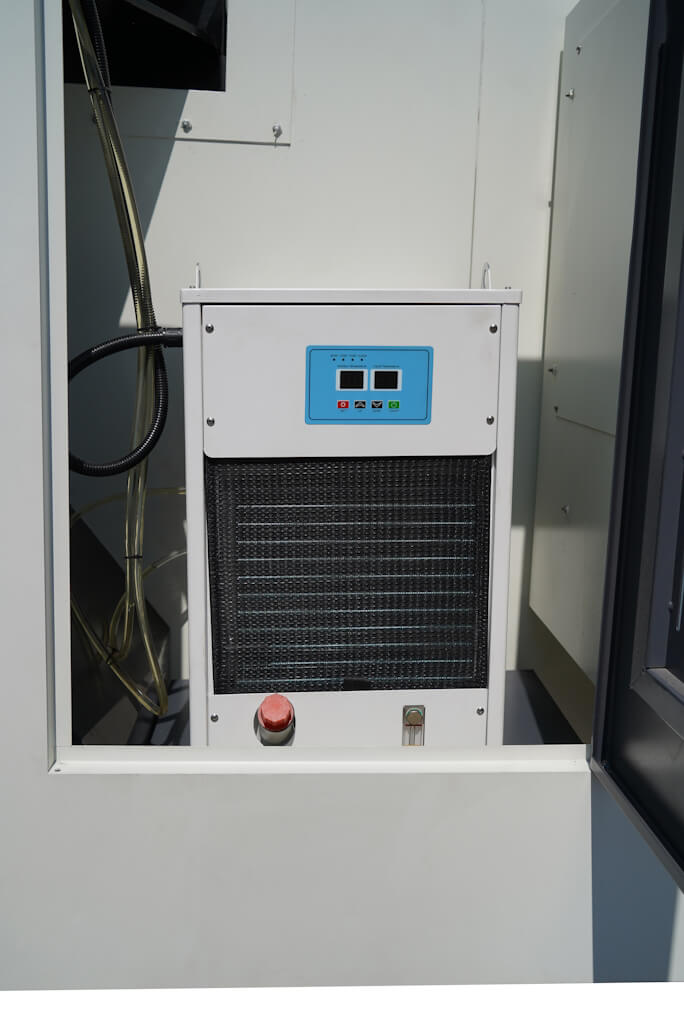

Высокоскоростной шпиндель оснащен системой охлаждения, которая расположена с тыльной стороны станка.

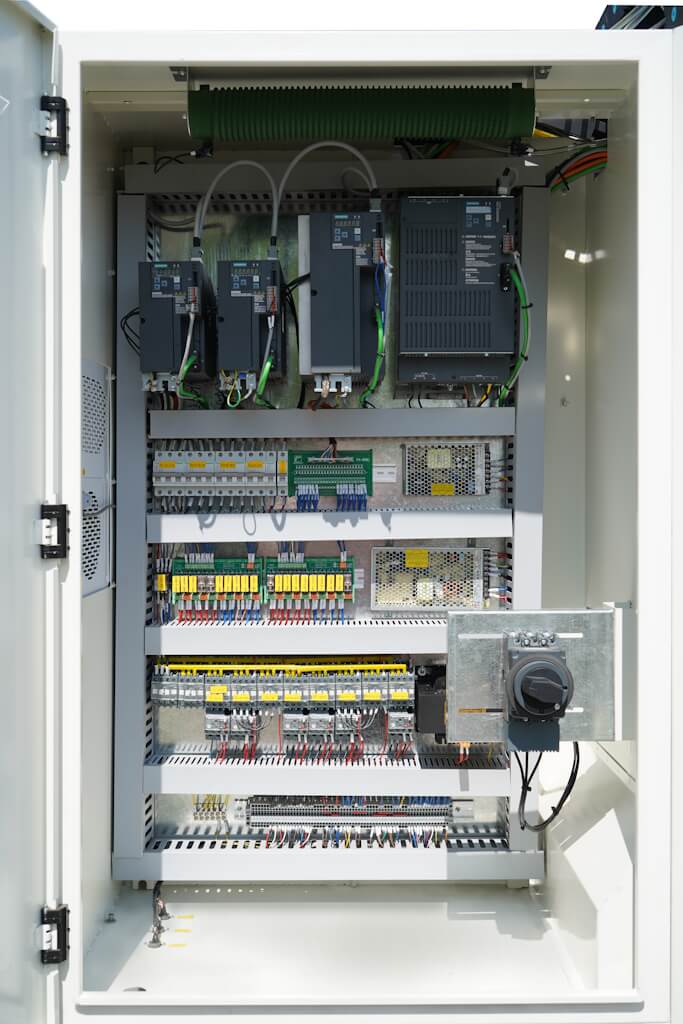

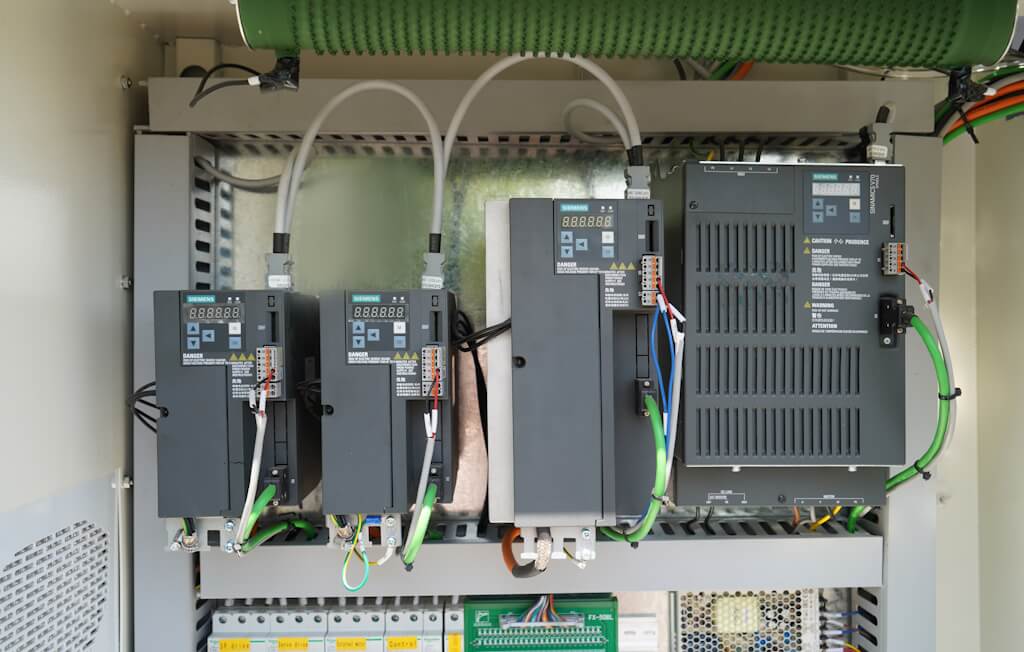

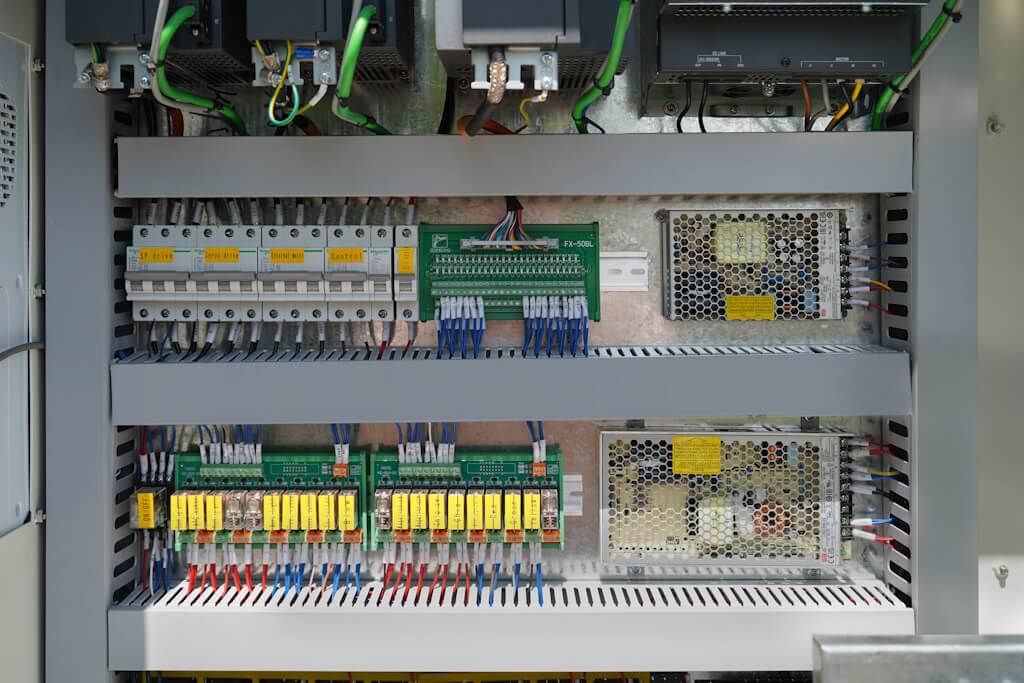

Внутри электрошкафа расположены сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.

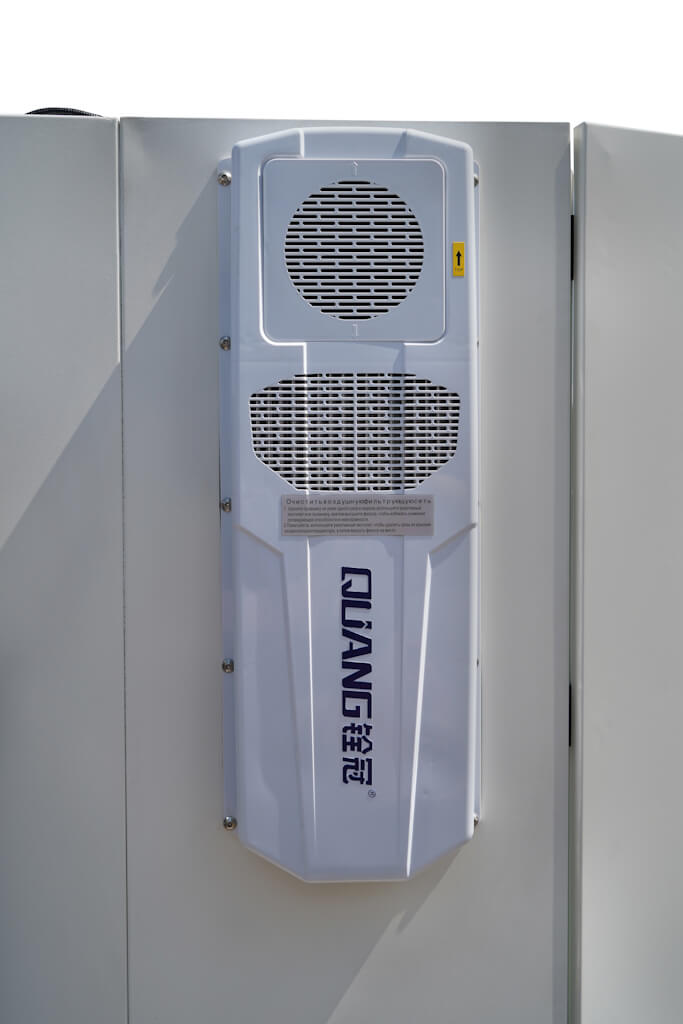

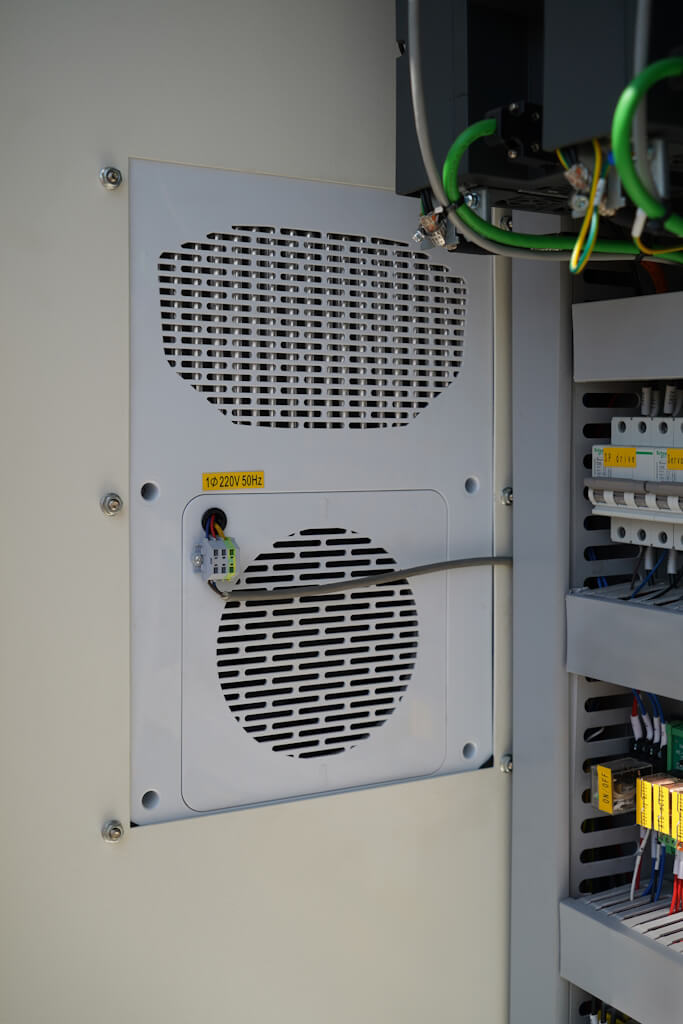

За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 808D (Германия);
- Главный двигатель и сервопривода бренда SIEMENS (Германия);
- Шпиндель бренда OKADA / KENTURN (Тайвань);
- Интерфейс USB;
- Линейные направляющие HIWIN / PMI (Тайвань);
- ШВП бренда HIWIN / PMI (Тайвань);
- Система охлаждения электрошкафа;
- Пневматический пистолет;

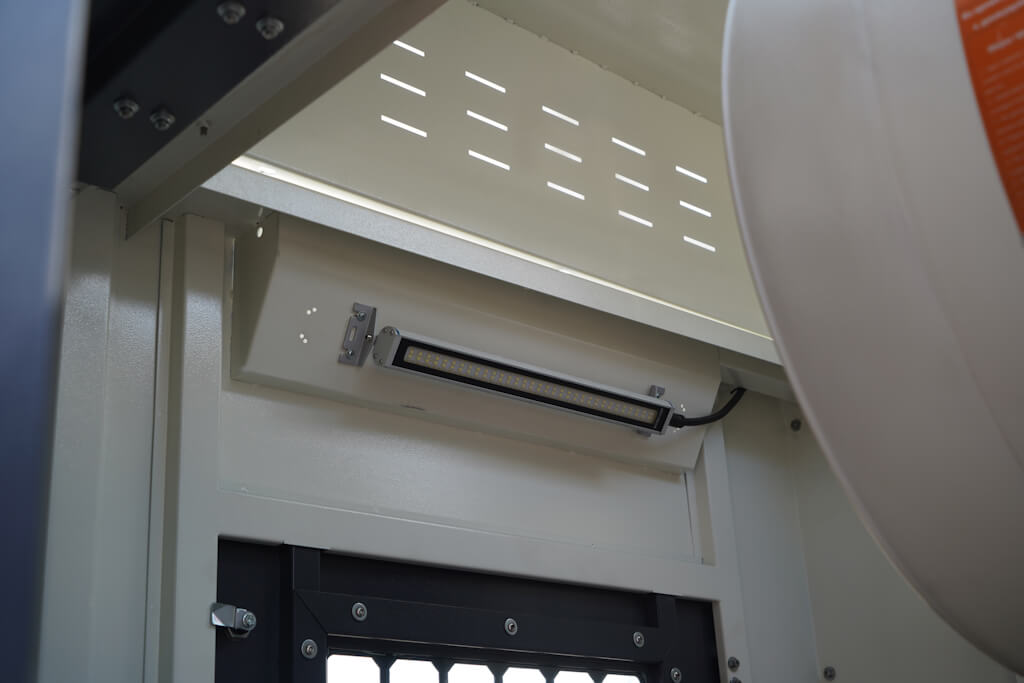

- Лампа освещения;
- Централизованная система автоматической смазки;
- Система подачи СОЖ;
- Телескопическая защита направляющих перемещения рабочего стола;
- Цепной конвейер для стружки;
- Инструкция по эксплуатации на русском языке.
Технические характеристики воздушного компрессора:
- Рабочее давление: 8 бар
- Производительность: 120л/мин
- Мощность электродвигателя: 1,8 кВт
- Напряжение питания: 380 В
- Обороты двигателя: 1420 об/мин
- Емкость ресивера: 70л
Характеристики
- Конус шпинделя
- ВТ40
- Вес нетто/брутто, кг
- 8000/8200
- Расстояние от оси шпинделя до колонны, мм
- 650
- Мощность двигателя, кВт
- 11 / 15
- Размер рабочего стола, мм
- 1200 × 600
- Т-образный паз, мм
- 5 × 18
- Макс. нагрузка на стол, кг
- 800
- Перемещение по оси Х, мм
- 1100
- Перемещение по оси Y, мм
- 600
- Перемещение по оси Z, мм
- 600
- Частота вращения шпинделя, об/мин
- 60-8000
- Расстояние от шпинделя до стола, мм
- 90-675
- Точность позиционирования, мм
- 0.005
- Повторяемость, мм
- 0.003
- Количество инструмента
- 24
- Макс. диаметр инструмента, мм
- 80
- Макс. вес инструмента, кг
- 8
- Подача по оси Х/Y/Z, м/мин
- 10/10/10
- Быстрая подача по оси X/Y/Z, м/мин
- 24/24/24
- Мощность двигателя подачи по оси Z, кВт
- 3.5
- Мощность системы СОЖ, кВт
- 0.55
- Система ЧПУ
- Siemens 808D
- Габаритные размеры станка (ДхШхВ), мм
- 3100 × 2280 × 2500
- Габаритные размеры упаковки (ДхШхВ), мм
- 4500 × 2380 × 2600
