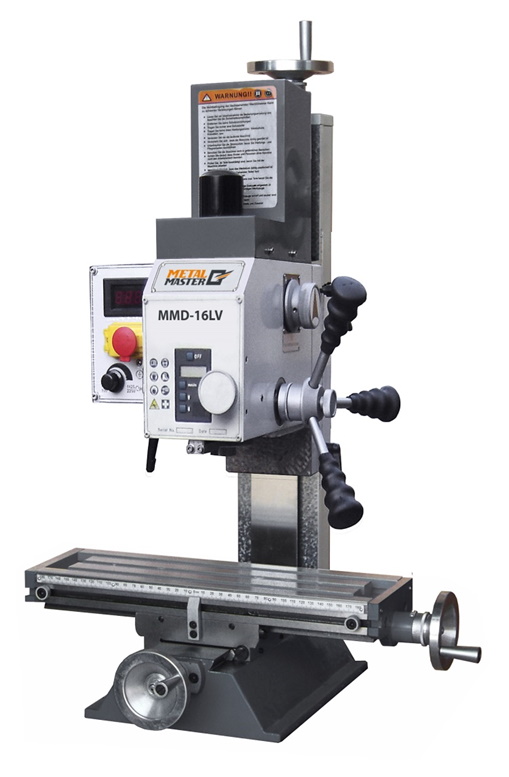

Настольный фрезерный станок Metal Master MMD - 16LV
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Конструкция станка METAL MASTER MMD - 16LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений.
Настольно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.
Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке.
Все рукоятки оснащены четкими и удобными лимбами.
Ручка управления 2 диапозонов скоростей шпинделя.
Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост»..
Максимальный ход пиноли - 50 мм.
Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.
Вертикальный шпиндель снабжен звездчатой рукояткой.
Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования.
Положение стола по каждой оси фиксируется стопорными ручками.
Преимущества:
- Мощный двигатель, рассчитанный на непрерывную работу
- Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка
- Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе
- Большой прецизионный крестовый стол
- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки
- Наклон фрезерной головки ± 90°
- Точное перемещение пиноли шпинделя
- Прочная чугунная стойка
В стандартную комплектацию станка входят:
- Комплект инструмента для обслуживания
- Станок в сборке
- Инструкция
Характеристики
- Двигатель
- 0.50 220 В
- Макс.диаметр рассверливания в стали, мм
- 16
- Макс. размер торцевой фрезы, мм
- 50
- Макс. размер концевой фрезы, мм
- 16
- Ход пиноли, мм
- 50
- Конус шпинделя
- MT 2
- Наклон фрезерной головки
- ± 90
- Кол-во скоростей
- 2 (Вариатор)
- Скорости шпинделя, об/мин
- 50-2250
- Длина стола
- 500
- Ширина стола, мм
- 140
- Ход оси Х, мм
- 220
- Ход оси Y, мм
- 160
- Габаритные размеры упаковки
- Длина, мм
- 500
- Ширина, мм
- 450
- Высота, мм
- 760
- Вес нетто/брутто, кг
- 60/70
- Размер Т-паза, мм
- 10
- Ход вертикальный, мм
- 210
