Описание

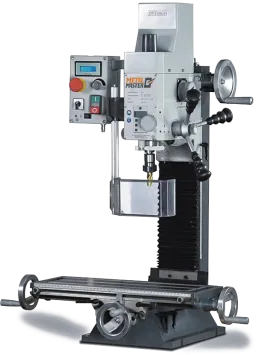

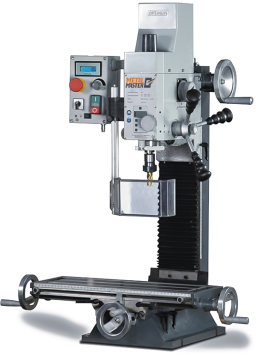

Конструкция станка предоставляет возможность поворота шпинделя на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Механизмы станка позволяют нарезать резьбу в полуавтоматическом режиме, а также контролировать глубину сверления.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и имеют «масляные карманы» для смазки

Станок имеет два режима подачи пиноли: грубая и точная, микрометрическая.

Высокая точность обработки

Шпиндель станка монтируется на специальных роликовых подшипниках, что обеспечивает радиальное биение шпинделя менее 15 мкм.
Привод главного движения станка реализует вращение шпинделя в двух диапазонах скоростей от 90 до 1480 об/мин и от 150 до 3000 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка.
Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки.
Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.

Эргономичная конструкция

Маховик холостого хода пиноли выполнен в форме трехлучевой звезды.
Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе.
Ходовой винт снабжен легко читаемым лимбом с миллиметровой шкалой.
Фиксатор положения пиноли.
Тумба станка имеет запирающуюся дверцу и разделена на две части полкой.
Регулируемый по высоте защитный экран с концевым выключателем обеспечивает максимальную защиту от вылетающей на высокой скорости стружки
