Описание

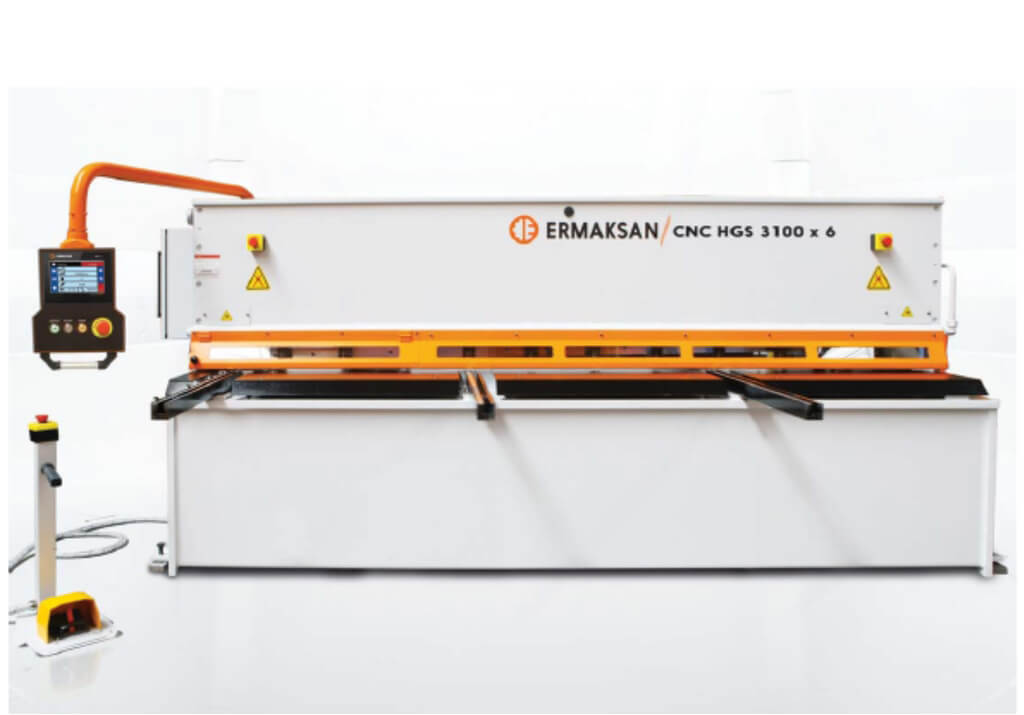

Гильотина Ermaksan CNC HGS 3100х6 применяется при резке листов металла. Гидравлическая система и закаленные ножи станка обеспечивают быструю и качественную резку. Гильотина Ermaksan CNC HGS 3100х6 отличается современным дизайном, низким уровнем шума и высокой производительностью. Это позволяет включать данный станок в состав современных автоматизированных производственных систем с повышенными требованиями к надежности оборудования.

Особенности:

Облегчённая конструкция сварной рамы. Прочность обеспечивается за счёт того, что основной корпус и ножевая балка выполнены в коробчатой форме и имеют высокую сопротивляемость к скручиванию;
Отсутствие зева;
За счёт легкой станины - производительность выше;
Высокая производительность;
Простота эксплуатации;
Контроллер ERCUT 7;
Электрические компоненты SIEMENS;
Гидравлическая система Hoerbiger.

Контроллер ЧПУ ERCUT 7

Ermaksan CNC HGS 3100х6

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Контроллер ЧПУ разработан согласно основным требованиям операторов. Основными особенностями являются:

широкий сенсорный экран;
быстрота программирования;
легкость в работе;
интуитивно-понятный интерфейс
очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры.

Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления. Мгновенный отзыв на касание оператора обеспечивает сенсорный экран. Реагирует на первое касание: 1.000.000 раз* (*По результатам испытаний в лаборатории, нажатие с усилием в 250 г, через резиновую поверхностью толщину 8 мм. Данные показатели являются лучшими.

Автоматизированные функции управления

Автоматическая резка листа;
Регулирование зазора между лезвиями и угла резки производятся автоматически;
Автоматическая настройка длины;
Автоматический возврат режущей балки.

Технические особенности

7" сенсорный Led-экран, разрешение - 800 х 480 пикселей;
Оперативная память: SRAM;
Системная память: Flash / SD карты Micro (опционально);
Связь: RS232, RS485;
USB – опция.

Ermaksan CNC HGS 3100х6

Прижимные цилиндры.
Гидравлический прижим заготовки и теневая линия реза, обеспечивает надежную фиксацию металлического листа и гарантирует качественный рез.

Ermaksan CNC HGS 3100х6

Кронштейны передней поддержки листа с боковыми упорами служат для поддержки длинных и тонких заготовок, а также для позиционирования заготовки на столе машины. Все кронштейны оснащены линейками для удобства резки листового металла.

Ermaksan CNC HGS 3100х6

Передняя защита пальцев предотвращает несанкционированный доступ людей в опасную зону.

Ermaksan CNC HGS 3100х6

Моторизированный задний упор.
Задний упор перемещается по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резке большого листа задний упор уходит наверх автоматически, как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

Стандартная комплектация

Ножи:
- 2 режущие кромки - на верхнем ноже
- 4 режущие кромки - на нижнем ноже
Контроллер ERCUT 7;
Моторизированный задний упор – 1000 мм, точность позиционирования 0,01 мм;
Передние кронштейны и боковой упор;
Передние, боковые и задние защитные экраны;
Световая защита задней зоны;
Электрические компоненты SIEMENS;
Гидравлическая система Hoerbiger;
Зазор между лезвиями регулируется автоматически при помощи гидравлики;
Насос высокого давления;
Надежные прижимные цилиндры;
Переносная педаль;
Кнопка аварийной остановки;
Экран защиты пальцев.

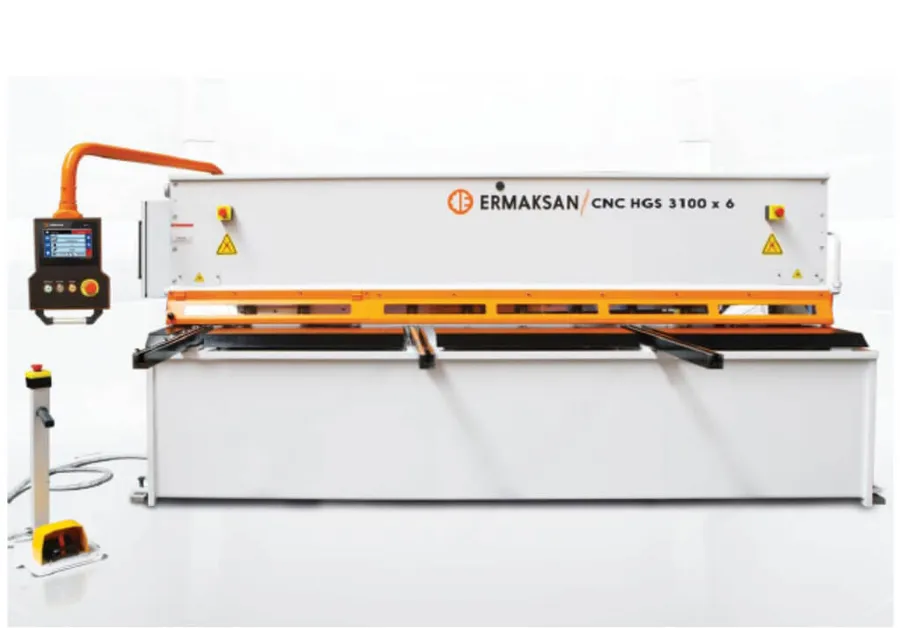

Гидравлическая гильотина Ermaksan CNC HGS 3100х6
