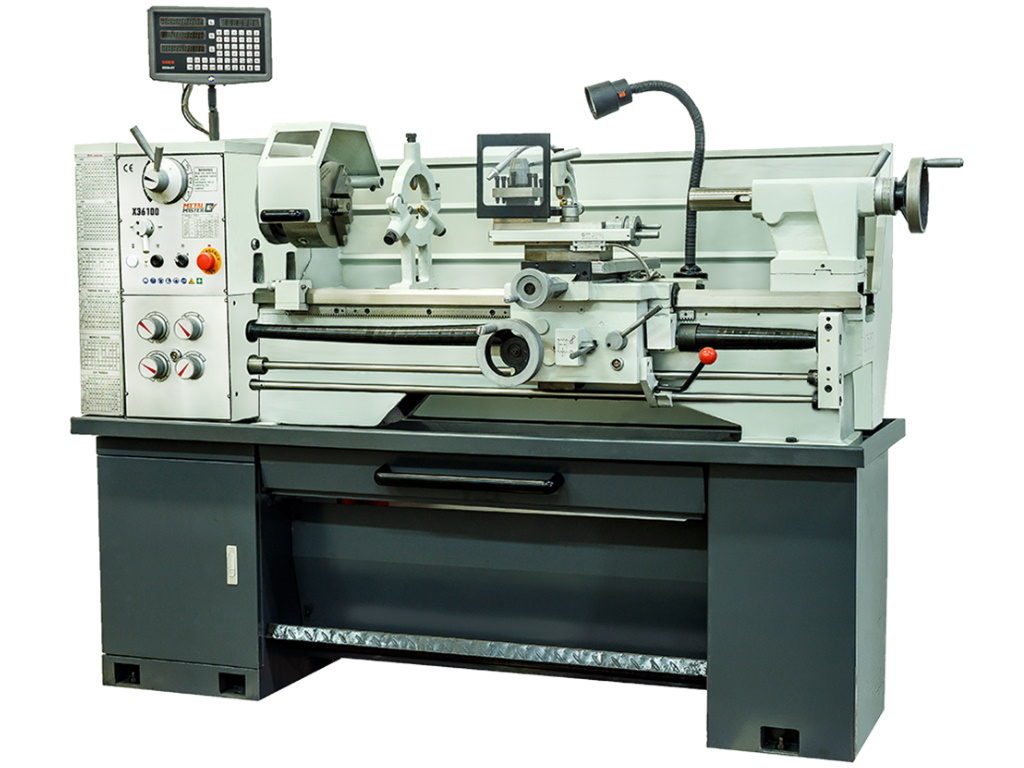

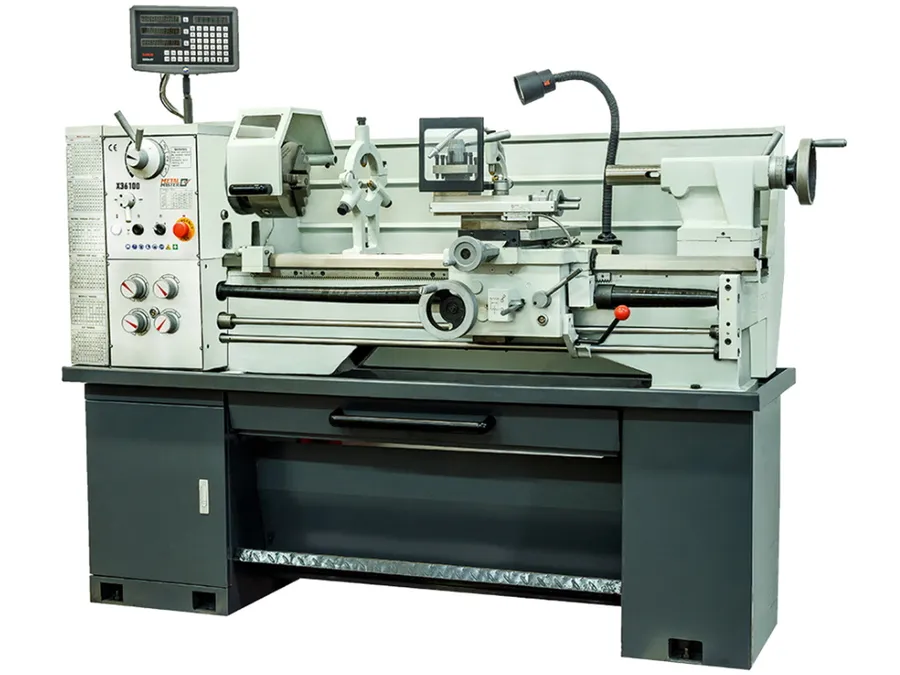

Токарно-винторезный станок Metal Master X36100 с УЦИ
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Редактор HTML кодаПеренос строк
Выполнение широкого спектра технологических операций, связанных с обработкой металла будет простой и удобной задачей, если купить такое мощное стационарное оборудование, как токарно-винторезный станок Metal Master X36100 с УЦИ. Данная техника позволит легко и быстро справиться с такими технологическими операциями, как сверление и рассверливание отверстий, обработка цилиндрических и конических поверхностей, растачивание, нарезка резьбы (метрической и дюймовой).
Рассматриваемое оборудование обладает значительными функциональными возможностями (лёгкое изготовление, как простых, так и сложных деталей) и поэтому востребовано в различных сферах производства: машиностроение, приборостроение, строительство и многих других.
Эргономичность. Выполнение технологических задач за данным станком не вызовет сложностей. Токарю достаточно обладать базовыми навыками работы с аналогичным оборудованием, не требуется проходить сложное многочасовое обучение. Достаточно внимательно изучить руководство пользователя, освоить технику безопасности, пройти краткий инструктаж. Техническое обслуживание станка также будет простой и удобной операций не отнимающей много времени и сил (с этой задачей вы вполне сможете справиться самостоятельно, не прибегая к помощи стороннего специалиста).
Простая обработка различных материалов (всевозможные виды сталей, чугун, цветные металлы, а также их сплавы).
Наличие качественной системы подачи СОЖ позволяет заметно продлить срок службы режущего инструмента. Исключён перегрев рабочей оснастки, что положительным образом сказывается на её износостойкости.
Выбор токарного оборудования – серьёзная и ответственная задача. К её выполнению следует подходить максимально внимательно, учитывая не только загруженность производства, но также и ряд технических характеристик. Обязательно обращайте внимание на расстояние между центрами, мощность двигателя, массу и габаритные размеры. По некоторым параметрам выбор техники должен быть выполнен с небольшим запасом. При таком подходе исключён преждевременный износ оборудования, ведь станок не будет работать на пределе своих возможностей.
Конструктивные особенности и преимущества токарно-винторезного станка Metal Master X36100 с УЦИ:
Мощный высокопроизводительный станок. Эргономичное управление, которое будет понятно любому токарю без переучивания.
Приводные шкивы и гитара зубчатых колёс находятся под защитной крышкой шпиндельной бабки.
Система подачи СОЖ, а также станочный светильник (качественная работа даже в условиях слабого освещения) – включены в базовую комплектацию станка.
Раздельная регулировка оборотов ходового вала и ходового винта.
Токарный станок оснащён 3-хкулачковым патроном диаметром 200 мм и эргономичной защитой со смотровым окошком.
Внутренний диаметр шпинделя равен 52 мм.
Рукоятки станка оснащены чёткими и удобными лимбами.
Значение вылета пиноли задней бабки составляет 100 мм.
Многофункциональная система УЦИ SINO SDS6-3V – высокоточный контроль за перемещением по 3-м осям.
Оптическими линейками оснащены продольная, поперечная и тонкая продольная подачи.
Для защиты от металлической стружки на ходовой винт смонтирован специальный защитный кожух.
Тавотницами оснащены все подвижные части станка. Своеобразная гарантия длительного срока службы оборудования.
12-ти позиционный резьбоуказатель позволяет быстро и качественно нарезать резьбу.
Наличие выдвижного поддона позволяет быстро выполнить чистку станка после работы.
Ручка аварийного отключения предусмотрена в электроцепи токарного оборудования.
В базовый комплект поставки станка включён 4-хкулачковый патрон с независимым перемещением кулачков.
В базовой комплектации станок поставляется с подвижными и неподвижными люнетами.
В ЗИП включены: маслёнка, обратные калёные кулачки, набор ключей, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4 и сменные шестерни для гитары.
<p><strong>В стандартную комплектацию станка входят:</strong></p>
<ul>
<li>Цифровой индикатор УЦИ с оптическими линейками для трех осей;</li>
<li>Система подачи СОЖ;</li>
<li>Патрон трехкулачковый 200 мм;</li>
<li>Патрон четырехкулачковый 200 мм;</li>
<li>Люнет подвижный;</li>
<li>Люнет неподвижный;</li>
<li>2 упорных центра МК №6;</li>
<li>Переходник с МК 6 на МК 4;</li>
<li>Сменные шестерни гитары;</li>
<li>Обратные кулачки - 3 шт;</li>
<li>Кожух патрона с выключателями;</li>
<li>Защита ходового винта;</li>
<li>Шпиндельный тормоз;</li>
<li>Светильник;</li>
<li>Защитный экран резцедержателя;</li>
<li>Резьбоуказатель;</li>
<li>Четырехпозиционный резьбодержатель;</li>
<li>Инструментальный ящик:
<ul>
<li>Масленка;</li>
<li>Ключ резцедержателя;</li>
<li>Ключ патрона;</li>
<li>2 отвертки;</li>
<li>Набор ключей;</li>
<li>Набор шестигранников.</li>
</ul>
</li>
<li>Руководство пользователя.</li>
</ul>
</div>
Характеристики
- Макс. диаметр над станиной
- диаметр 360
- Макс. диаметр над выемкой в станине
- диаметр 502
- Макс. диаметр над поперечными салазками
- диаметр 224
- Расстояние между центрами
- 1015
- Диаметр отверстия шпинделя
- 52
- Количество передач
- 8
- Диапазон скоростей шпинделя
- Торец шпинделя
- D1-5
- Конус отверстия шпинделя
- MT 6
- Конус шпинделя задней бабки
- MT 4
- Макс. ход поперечных салазок
- 170
- Макс. ход верхней салазки
- 95
- Макс. ход шпинделя задней бабки
- 100
- Ширина станины
- 187
- Максимальная сечение резца
- 20 × 20
- Автоматическая продольная подача
- 0.052-1.392 /об, 32 вида
- Автоматическая поперечная подача
- 0.014-0.380 /об, 32 вида
- Диапазон нарезаемых метрических резьб
- 0.4-7 /об, 26 видов
- Диапазон нарезаемых дюймовых резьб
- 4-56 ниток/дюй, 34 вида
- Мощность двигателя
- 1.5
- Напряжение питания
- 380 В, 50 Гц
- Габаритные размеры (ДхШхВ)
- 1930 × 760 × 1580
- Вес нетто
- 645
