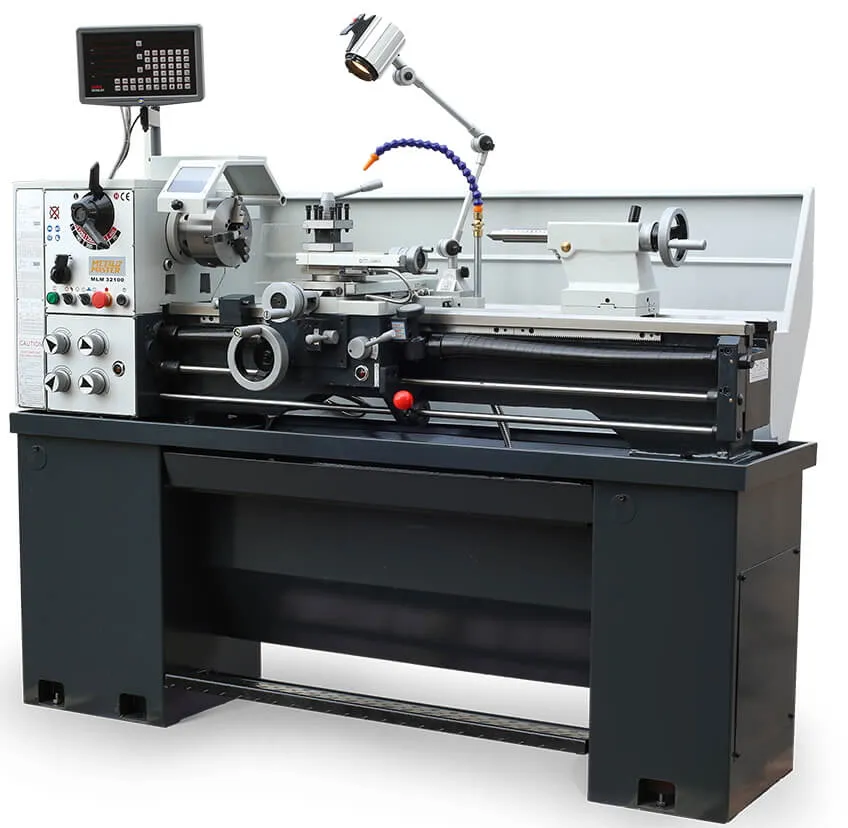

Универсальный токарно-винторезный станок Metal Master MLM 38100 (380x1000)

Модель 38100 обладает удобным стандартным набором управления, понятным любому токарю без переучивания.	Хорошо видны базовые опции 38100 - система подачи СОЖ, освещение рабочего места и углубление для мелочей с резиновым ковриком.
Модель оснащена трехкулачковым патроном диаметром 160 мм, и эргономичной защитой патрона со смотровым окошком.
Модель 38100 позволяет раздельно регулировать обороты вала и ходового винта.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью до 0,001 мм.
Внутренний диамерт шпинделя составляет 38 мм.
Все рукоятки оснащены четкими и удобными лимбами.
Вылет пиноли задней бабки – 100 мм.
Линейками УЦИ оснащена продольная, поперечная и тонкая продольная подачи.
Упор с возможностью тонкой подстройки.
Четырехкулачковый патрон входит в базовый комплект поставки станка.
… как и планшайба.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр, переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.

Токарный винторезный станок имеет диаметр шпинделя 38мм и диаметр над станиной 320мм.

Особенности станка:

• Станина выполнена из серого чугуна с двойными закаленными и шлифованными призматическими направляющими
• В станине предусмотрен гап (выемка)
• Шпиндель закаленный и сделан из легированной стали высокой прочности. Шпиндель установлен на прецизионные регулируемые подшипники на роликах
• Шлифованные закаленные шестерни и валы, погруженные в масляную ванну
• Биение шпинделя радиальное не превышает 0,015мм
• Удобное и быстрое переключение подачи и скорости
• Шпиндель с механическим тормозом
• Перегрузочная муфта для ходового винта
• Задняя бабка смещается на 10мм в обе стороны в случае обработки длинных конусов
• Поперечная и продольная подача с опоры
• Верхняя каретка опоры поворачивается на 360 градусов
• Цена деления на лимбе маховика в верхней и поперечной каретках соответственно 0,02 и 0,04мм.
• Цена деления на лимбе маховика в пиноли задней бабки составляет 0,025мм
• Шпиндель может вращаться в обе стороны
• Предусмотрен защитный экран для рук во время работы
• Станок оснащен светильником рабочего места
• Аварийное отключение машины предусматривается посредством специальной кнопки, запирающей основной выключатель
• Спиральный кожух на ходовом винте
• Предусмотрена подставка под станок с отсеками для хранения инструмента
• Система блокировки одновременного включения червячного и ходового валов
• Основная коробка передач и механизм подачи находятся в масляной ванне
• Фартук опоры имеет двойные стенки и смазывается при погружении в масляную ванну
• аправляющие станка могут регулироваться
• В станке предусмотрено трехосевое устройство цифровой индикации УЦИ серии DPA 2000 со специальными оптическими линейками для трех осей.

3-осевое УЦИ (Устройство цифровой индикации) DPA 2000 с оптическими линейками на три оси.

Преимущества УЦИ:

• Высокая рабочая точность в сравнении с другими станками
• Низкая погрешность при работе
• Хорошая точность работы
• Экономия времени на обработку детали
• Высокая производительность труда
• Индикатор с удобным считыванием
• Удобные функции, эргономичные для пользователя
• Наглядная клавиатура
• Разрешение от 0,005 до 0,01 мм
• Задание значений координаты
• Сохранение координат при выключенном индикаторе
• Индикация размера диаметра отверстия в заготовке
• Встроенный калькулятор
• Память на 10 инструментов
• Переключение между значениями радиуса и диаметра
• Переключение между миллиметрами и дюймами
• Простота в установке, отсутствие технического обслуживания
• Наличие индикатора для значений поперечных салазок Z0 и продольных салазок Z1 может показываться как раздельно, так и совмещенно, например в значении суммы и разности.

В стандартную комплектацию станка входят:

• Цифровой индикатор УЦИ с оптическими линейками для трех осей
• Система подачи СОЖ
• Патрон трехкулачковый
• Патрон четырехкулачковый
• Планшайба
• Оправка
• Два центральных упора МК3
• Люнет в неподвижном исполнении
• Экран для защиты рук при работе
• Люнет подвижный
• Подставка с отсеками для инструментов
• Кожух патрона с выключателями
• Кожух для ходового винта
• Шпиндельный тормоз
• Светильник для освещения рабочего места
• Резцедержатель с четырьмя позициями
• Сменные шестерни
• Обслуживающий инструмент в комплекте
• Руководство пользователя.

Жесткость и длительный срок службы

• Станина станка имеет монолитную конфигурацию и отлита из серого чугуна, что обеспечивает конструкции требуемую жесткость и позволяет гасить колебания возникающие в процессе обработки.
• Направляющие станка закалены ТВЧ и отшлифованы, что гарантирует безаварийную работу оборудования на протяжении всего срока службы.
• Шпиндель станка изготовлен из высокопрочной легированной стали и установлен на регулируемые прецизионные роликоподшипники, это обеспечивает высокую точность обработки (радиальное биение шпинделя не превышает 15 мкм).
• Для обеспечения надежности и низкого уровня шума, все зубчатые колеса привода изготовлены из хромоникелевой стали и закалены, зубчатый профиль отшлифован. Для смазки и охлаждения колеса погружены в масленую ванну.
• Во избежание возникновения аварийной ситуации и поломки оборудования станок снабжен перегрузочной муфтой ходового винта.

Функциональные возможности:

• На станине сделана специальная выемка (гап), что обеспечивает возможность обрабатывать заготовки типа диск с максимальным диаметром 520 мм, длиной до 1000 мм.
• Привод главного движения позволяет сообщить шпинделю станка частоту вращения в диапазоне от 65 до 1800 об/мин, частота вращения выбирается переключением передач коробки скоростей, всего их 18.
• Широкий диапазон частот вращения и большое количество передач позволяют достаточно точно подобрать необходимый режим обработки в зависимости от материала заготовки ее геометрических параметров, используемого инструмента и т.д.
• Привод позволяет обеспечить шпинделю реверсивное движение с целью упрощения нарезания резьб.
• Шпиндель имеет отверстие диаметром 58 мм, что позволяет обрабатывать на станке длинны прутки.
• Продольная подача станка может осуществляться в автоматическом режиме.
• Возможности станка позволяют обрабатывать метрические (с шагом от 0,4 до 7 мм) и дюймовые (от 4 до 60 дорожек на дюйм) резьбы.
• Станок оборудован ящиком для инструментов, поддоном для сбора стружки, кнопкой аварийной остановки, подсветкой рабочей зоны, защитным кожухом патрона.
• Привод подач станка позволяет реализовывать продольную подачу в диапазоне от 0,043 до 0,653 мм/об, а поперечную подачу от 0,027 до 0,413 мм/об.
• Для обработки длинных конусов задняя бабка имеет возможность смещения на ± 13 мм.
• Станок оборудован системой подачи смазочно-охлаждающей жидкости (СОЖ).

Стандартная комплектация:

• 3-х кулачковый патрон
• Система подачи СОЖ
• 4-х кулачковый патрон
• Планшайба
• Оправка
• Два хвостовика пиноли
• Неподвижный люнет
• Подвижный люнет
• Защитный экран
• Кожух патрона с концевым выключателем
• Кожух ходового винта
• Тормоз шпинделя
• Станочный светильник
• Резьбоуказатель
• 4-х позиционный резцедержатель
• Комплект обслуживающего инструмента
• Руководство по эксплуатации
