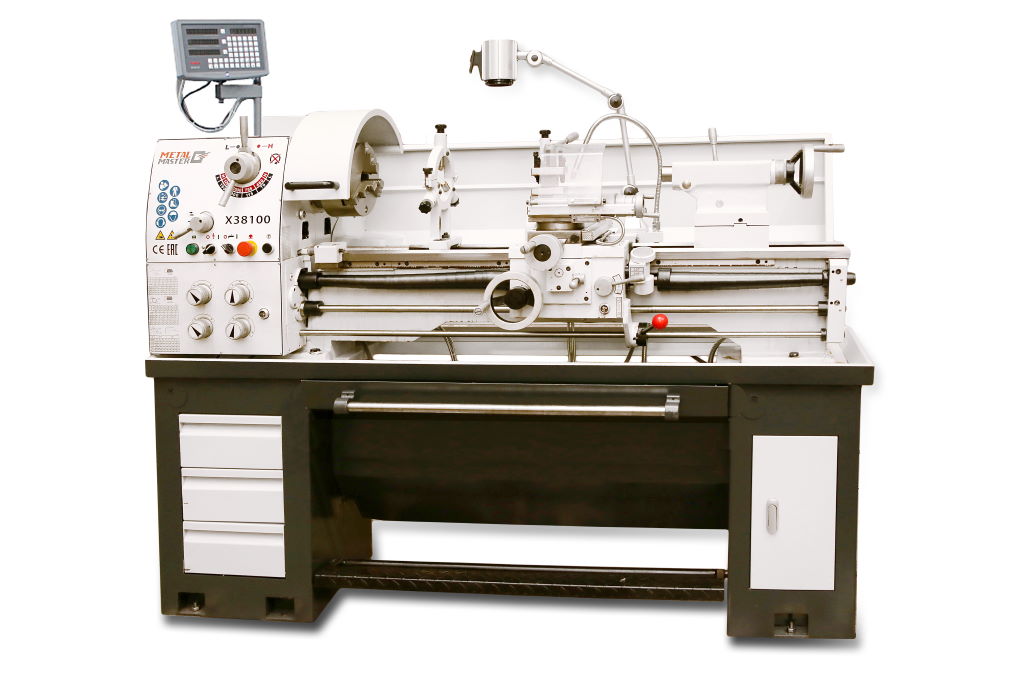

Универсальные: Metal Master X38100

Metal Master X38100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Жесткость и долговечность конструкции

Станина изготовлена из серого чугуна, что на практике позволяет гасить паразитные колебания, возникающие в процессе работы, и обеспечить необходимую жесткость конструкции. Направляющие станка (двойные призматические, регулируемые), для обеспечения точности и плавности работы специально прошли закалку и шлифовку.

Шестерни и валы привода, изготовлены из высококачественной конструкционной стали и прошли необходимую термообработку. Рабочие поверхности деталей отшлифованы. Все это направлено на то, что бы увеличить надежность и долговечность оборудования.

Используемые точные зубчатые передачи уменьшают шум.

С целью охлаждения и смазки, коробка передач привода главного движения погружена в масляную ванну.

Детали привода подач (валы и шестерни) прошли все необходимые стадии технологического процесса, в том числе термообработку и шлифовку, и помещены в масляную ванну, что позволяет обеспечить требуемую долговечность и надежность работы привода.

Функциональные возможности

Конструкция станины имеет специальную выемку (гап), которая позволяет расширить функциональные возможности станка

С целью повышения удобства эксплуатации, на станке реализована возможность реверсивного вращения шпинделя (правое/левое), что позволяет упростить процесс нарезания резьб, а также удобный механизм быстрого переключения скоростей вращения шпинделя.

Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.

Станок оборудован системой подачи смазочно-охлаждающей жидкости (СОЖ)

Удобный подбор рациональных режимов обработки

Привод главного движения станка позволяет реализовать широкий диапазон скоростей вращения шпинделя посредством ступенчатого переключения с одной передачи на другую, что на практике позволяет подобрать рациональный режим обработки деталей различных размеров.

Нормальная точность

В станке используется закаленный шпиндель из высокопрочной легированной стали, смонтированный на прецизионных регулируемых роликоподшипниках, что позволяет достичь уровня торцевого биения шпинделя, не превышающего 0,03 мм.

Станок комплектуется подвижным и не подвижным люнетами. Данные приспособления позволяют придать длинным заготовкам дополнительную опору, тем самым повышая жесткость технологической системы, таким образом, значительно улучшают точность обработки заготовок данной конфигурации.

3х-осевое УЦИ

Многофункциональная УЦИ SIN

• SDS6-3V позволяет выполнять необходимые производственные операции с высочайшей точностью. Регулировка перемещения по 3-м осям;



УЦИ осуществляет визуализацию информации о размере, линейном перемещении или повороте контролируемого объекта (заготовки, инструмента) по требуемому количеству осей.

Безопасность

На станке реализованы все необходимые механизмы, позволяющие снизить риски здоровья токаря, а именно установлен защитный экран рабочей зоны, кнопка аварийного отключения, ограждение ходового винта, светильник для дополнительного освещения рабочей зоны, блокировка одновременного включения подачи червячного и ходового вала.

В стандартную комплектацию станка входят:

• Цифровой индикатор УЦИ с оптическими линейками для трех осей;
• Система подачи СОЖ;
• Патрон трехкулачковый;
• Патрон четырехкулачковый;
• Планшайба;
• Люнет подвижный;
• Люнет неподвижный;
• Обратные кулачки – 3 шт;
• Кожух патрона с выключателями;
• Защита ходового винта;
• Шпиндельный тормоз;
• Светильник;
• Защитный экран резцедержателя;
• Резьбоуказатель;
• Четырехпозиционный резцедержатель;
• Инструментальный ящик:
• Масленка;
• Ключ резцедержателя;
• Ключ патрона;
• 2 отвертки;
• Набор ключей;
• Набор шестигранников.
• Руководство пользователя.
