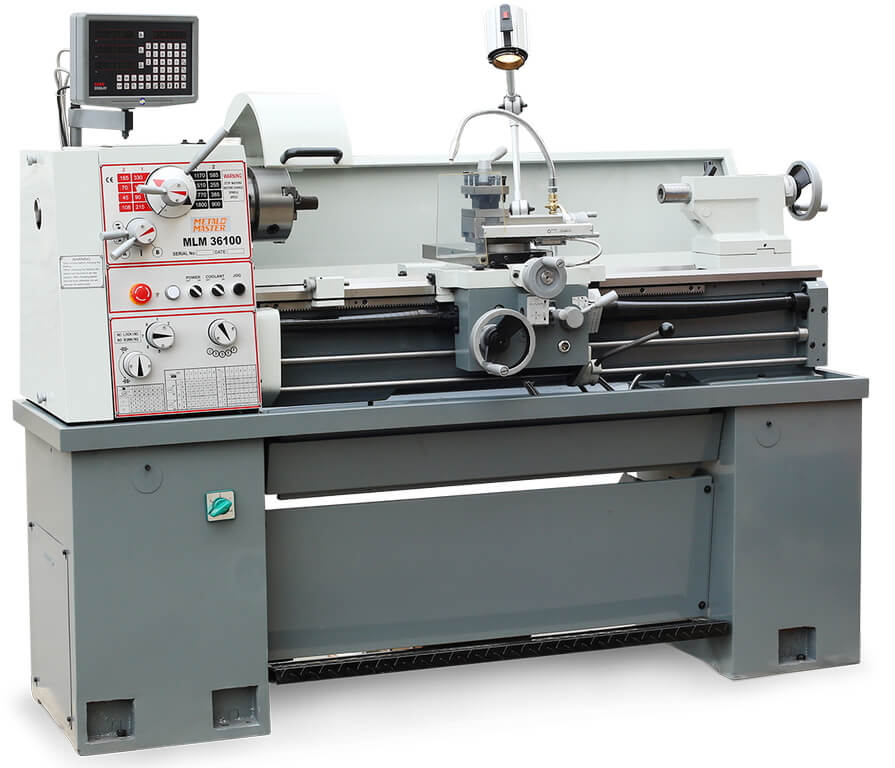

Универсальный токарно-винторезный станок с УЦИ Metal Master MLM 36100 (360x1000)

Преимущества токарного станка METAL MASTER MLM 36100

• Правильный подбор количества резьб для России (37 метрических резьб)
• Минимальная частота вращения шпинделя 45 об/мин - идеальна для нарезания резьбы
• 16 ступеней в коробке - лучший показатель в классе
• Вce нaпpaвляющиe индyкциoнно зaкaлены, пoвepхнocти пpeцизиoннo oтшлифoвaнны
• Система подачи СОЖ входит в стандартную комплектацию

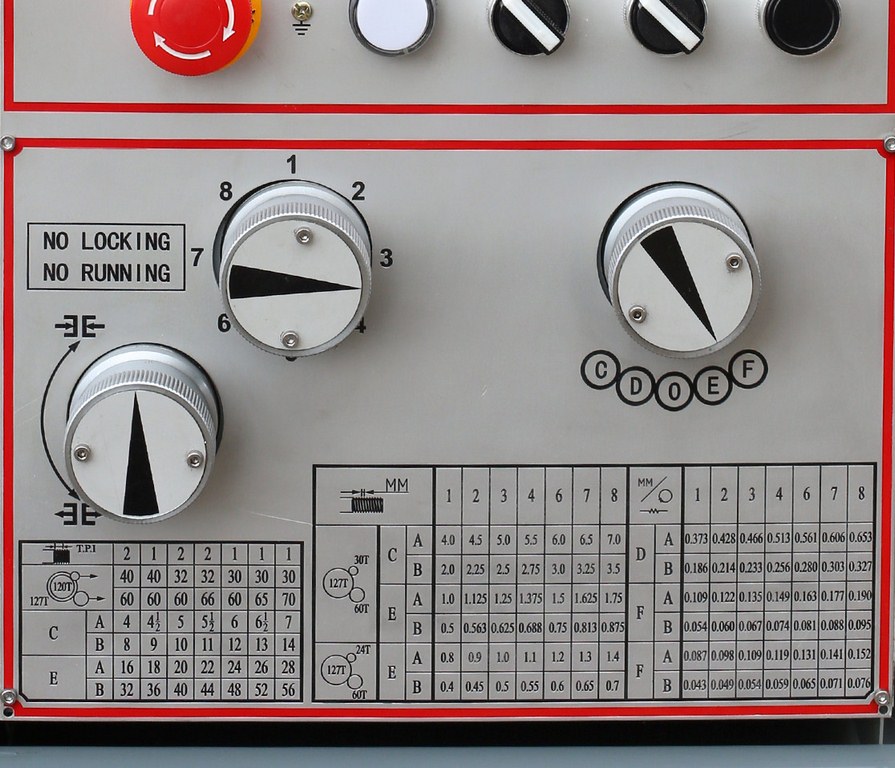

Модель MLM 36100 выделяется большим количеством вариантов подачи, нарезаемых типов резьб и возможностью выбора из 16 скоростей. Управление оборотами удобное и компактное.

Ходовой винт управляется в паре с валом, что сокращает время между операциями. Переход от точения к нарезанию резьбы – 5-6 секунд.

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью до 0,001 мм.

Линейками УЦИ оснащена продольная, поперечная и тонкая продольная подачи.

«В базе» установлен трехкулачковый патрон диаметром 160 мм.

Максимальный диаметр отверстия составляет 38 мм.

Удобные лимбы с метрической и дюймовой шкалами.

Регулировка салазок позволяет точно задать необходимый угол +/-500.

Ход пиноли задней бабки – 100 мм. Пиноль имеет паз для извлечения инструмента. Размер конуса Морзе – МТ-3.

Для точения длинных конусов задняя бабка может регулироваться в поперечном диапазоне +/- 10 мм.

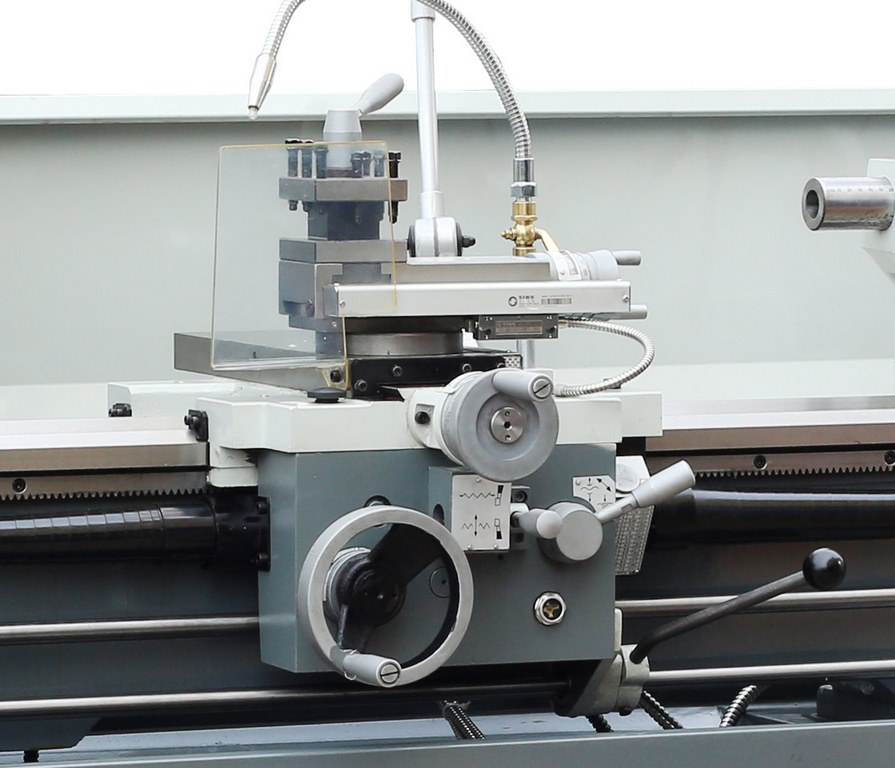

Продольная автоподача позволяет выполнять точение в диапазоне скоростей от 0,043 до 0,653 мм/об., а поперечная - от 0,027 до 0,413 мм/об.

Резьбоуказатель значительно ускоряет и упрощает работу по нарезанию резьб.

Токарный упор с возможностью тонкой подстройки.

Станина из высококачественного серого чугуна закалена токами высокой частоты для повышения износостойкости.

Станок поставляется с уже залитым маслом и прошедшим предпродажную подготовку в России.

Ходовой винт снабжен защитой, что повышает ресурс разрезной гайки в каретке и упрощает уход за станком.

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ 3, переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.

Четырехкулачковый патрон входит в базовый комплект поставки станка.

… как и планшайба.

Станок комплектуется «в базе» подвижным и неподвижным люнетами.

Токарный винторезный станок имеет диаметр шпинделя 38мм и диаметр над станиной 360мм.

Особенности станка:

• Станина выполнена из литого серого чугуна с ребристой поверхностью
• В станине предусмотрен гап
• Направляющие закалены при индукции и имеют точно отшлифованные поверхности
• Основной шпиндель имеет специальное крепление D1-4” с диаметром отверстия 38мм и два роликовых конических подшипника с регулировкой
• Зубчатые колеса выполнены из стали с добавлением хрома и никеля, закалены, отшлифованы и погружены в масляную ванну
• Задняя бабка смещается на 10мм в обе стороны в случае обработки длинных конусов
• Биение шпинделя радиальное не превышает 0,015мм
• Удобное и быстрое переключение подачи и скорости
• Шпиндель имеет механический тормоз для быстрой остановки
• Перегрузочная муфта для ходового винта
• Поперечная и продольная подача с опоры
• Верхняя каретка опоры поворачивается на 360 градусов
• Цена деления на лимбе маховика в верхней и поперечной каретках соответственно 0,02 и 0,04мм.
• Цена деления на лимбе маховика в пиноли задней бабки составляет 0,025мм
• Шпиндель может вращаться в обе стороны – левую и правую
• Предусмотрен защитный экран во время работы
• Станок оснащен светильником
• Аварийное отключение машины посредством кнопки, запирающей основной выключатель
• Спиральный кожух на ходовом винте
• В станке имеется трехосевое устройство цифровой индикации УЦИ серии DPA 2000 с оптическими линейками для трех осей.

3-осевое УЦИ (Устройство цифровой индикации) DPA 2000 с оптическими линейками на три оси.

Преимущества УЦИ:

• Высокая рабочая точность в сравнении с другими станками
• Низкая погрешность при работе
• Хорошая точность работы
• Экономия времени на обработку детали
• Высокая производительность труда
• Индикатор с удобным считыванием
• Удобные функции, эргономичные для пользователя
• Наглядная клавиатура
• Разрешение от 0,005 до 0,01 мм
• Задание значений координаты
• Сохранение координат при выключенном индикаторе
• Индикация размера диаметра отверстия в заготовке
• Встроенный калькулятор
• Память на 10 инструментов
• Переключение между значениями радиуса и диаметра
• Переключение между миллиметрами и дюймами
• Простота в установке, отсутствие технического обслуживания
• Наличие индикатора для значений поперечных салазок Z0 и продольных салазок Z1 может показываться как раздельно, так и совмещенно, например в значении суммы и разности.

В стандартную комплектацию станка входят:

• Цифровой индикатор УЦИ с оптическими линейками для трех осей
• Система подачи СОЖ
• Патрон трехкулачковый
• Патрон четырехкулачковый
• Планшайба
• Оправка
• Два центральных упора МК3
• Люнет в неподвижном исполнении
• Экран для защиты рук при работе
• Люнет подвижный
• Подставка с отсеками для инструментов
• Кожух патрона с выключателями
• Кожух для ходового винта
• Шпиндельный тормоз
• Светильник для освещения рабочего места
• Резцедержатель с четырьмя позициями
• Сменные шестерни
• Обслуживающий инструмент в комплекте
• Руководство.
