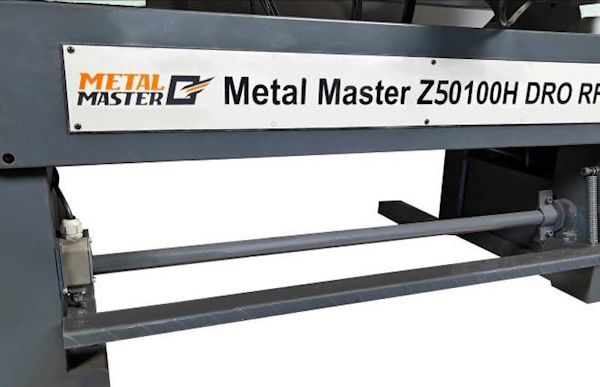

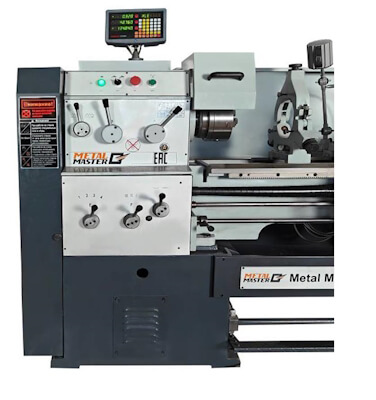

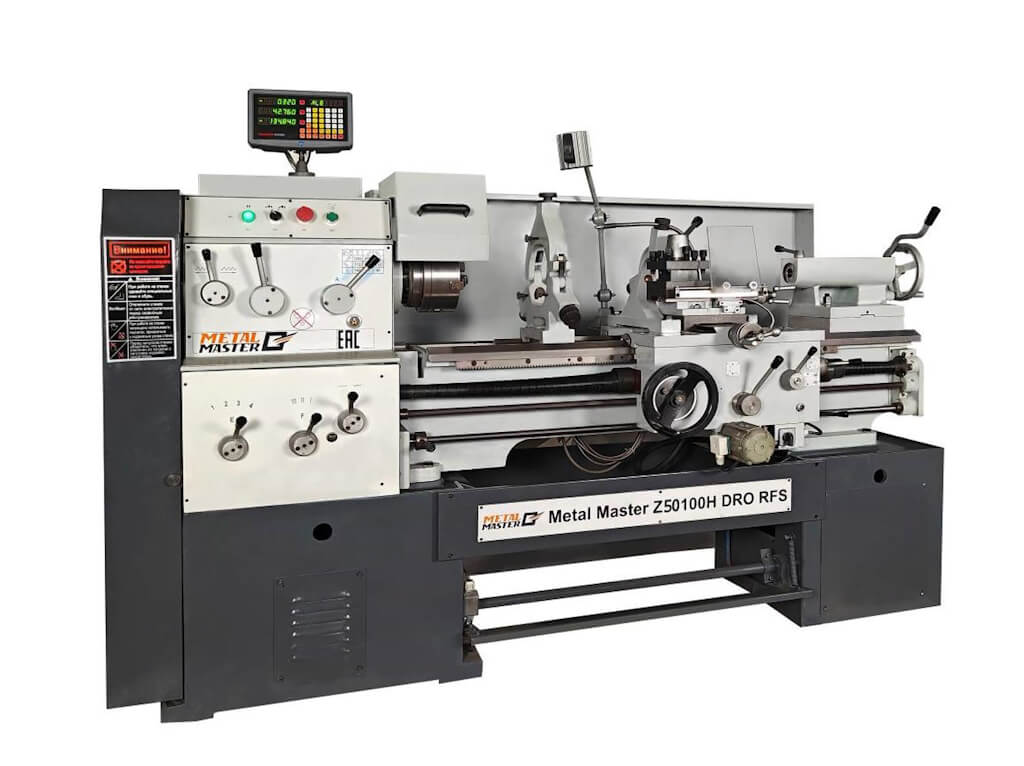

Токарно-Винторезный Станок Metal Master Z50100H DRO RFS
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Metal Master Z50100H DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Особенности:
- Массивная станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 5.5 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Трехосевое УЦИ SINO;
- Расширенная базовая комплектация.

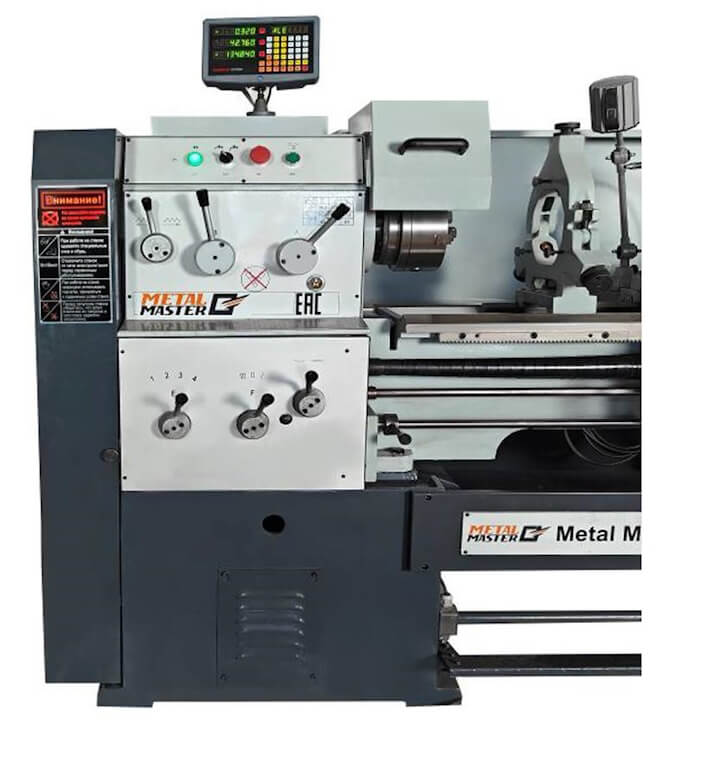

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

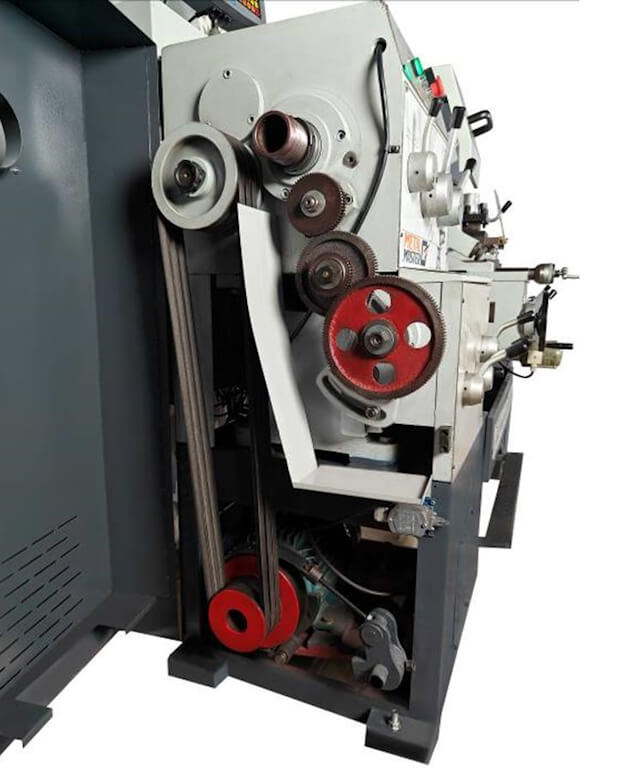

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

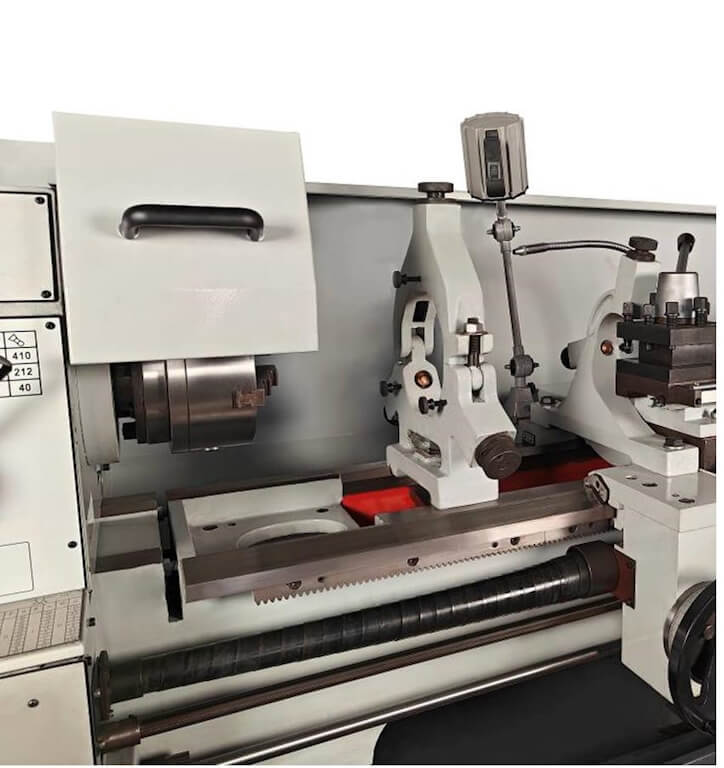

В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

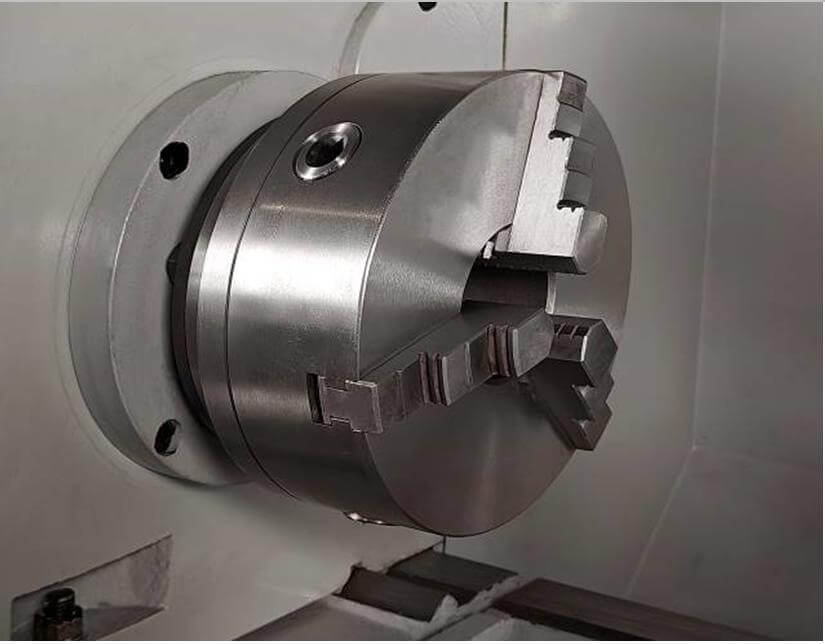

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

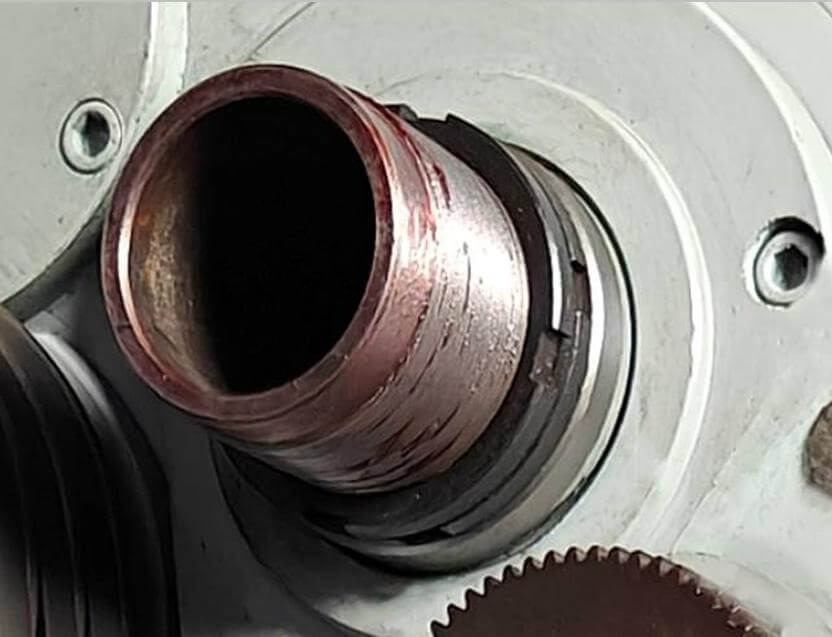

Внутренний диаметр шпинделя составляет 65 мм.

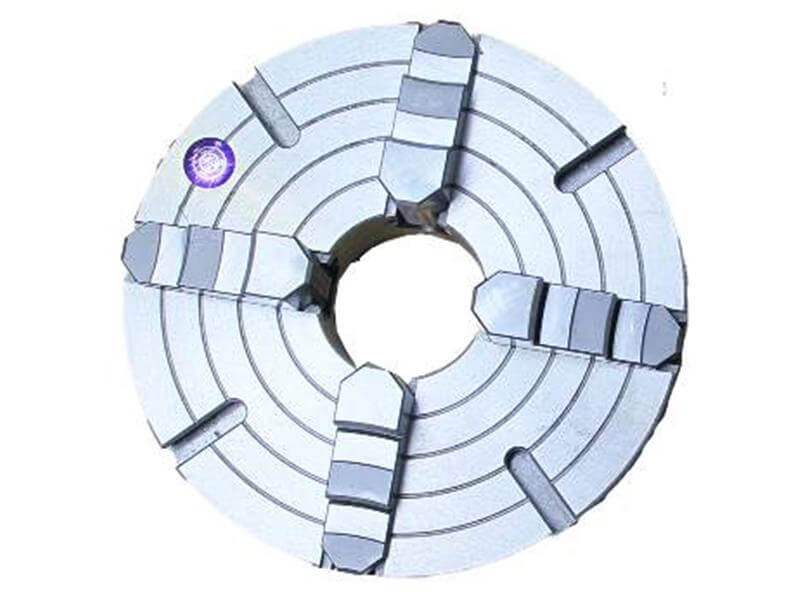

Четырехкулачковый патрон диаметром 315 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

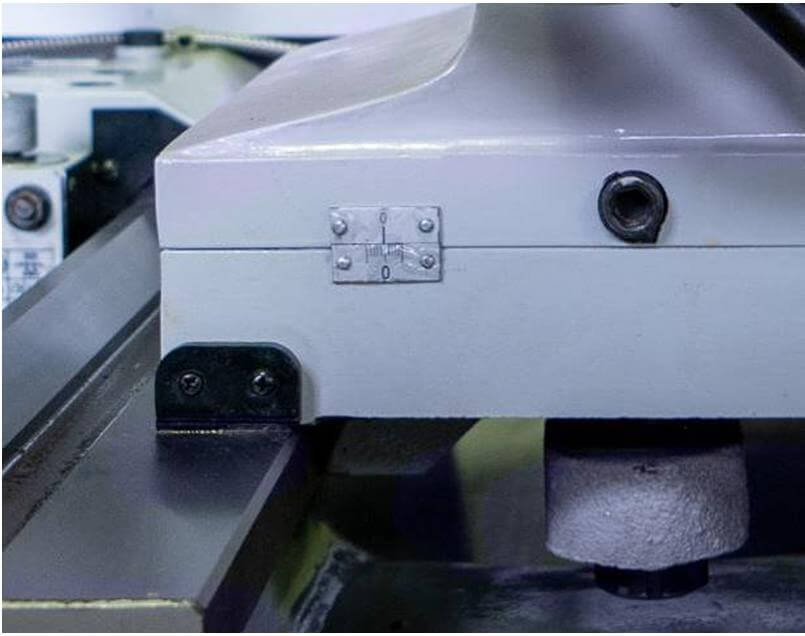

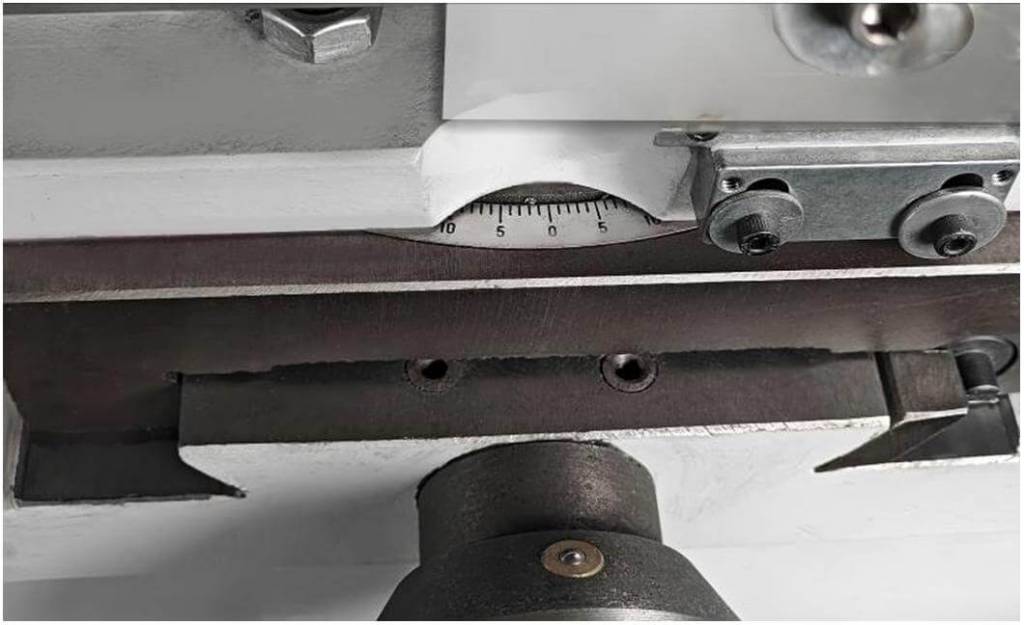

Поперечное смещение составляет ± 5 мм

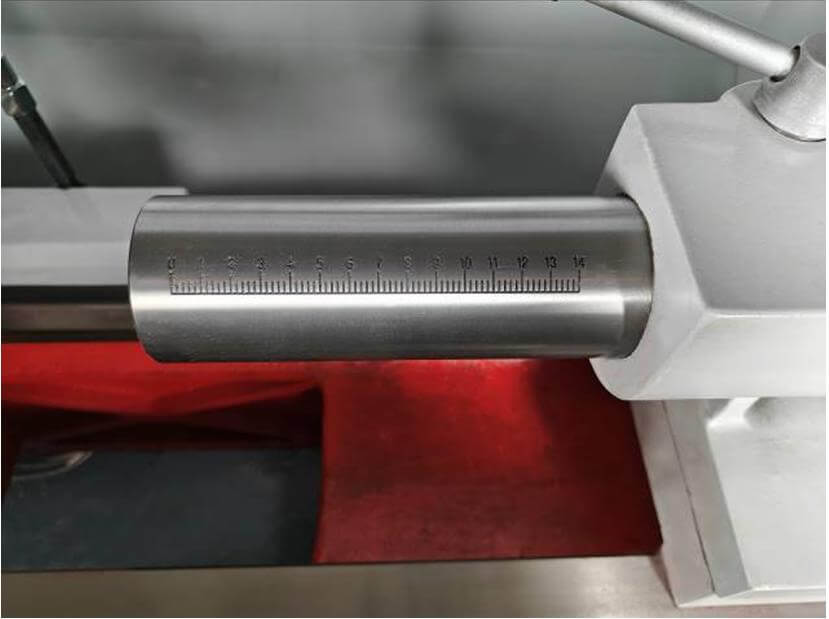

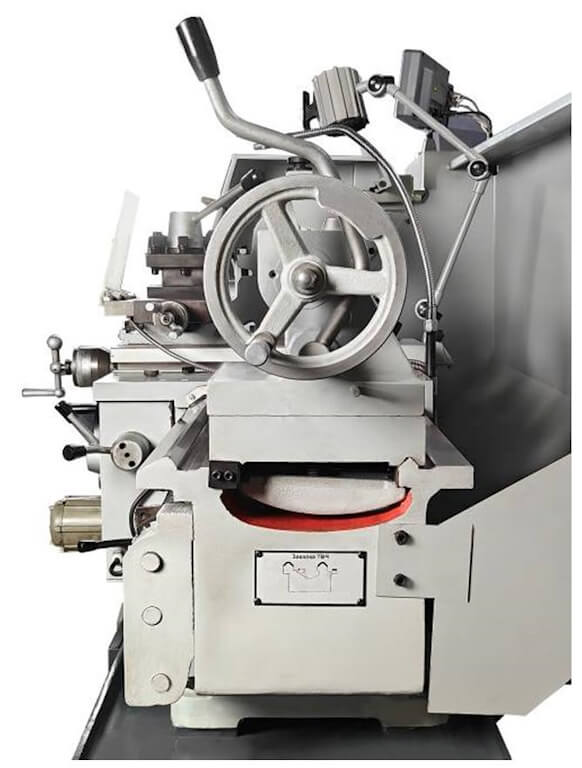

Вылет пиноли задней бабки составляет 130 мм.

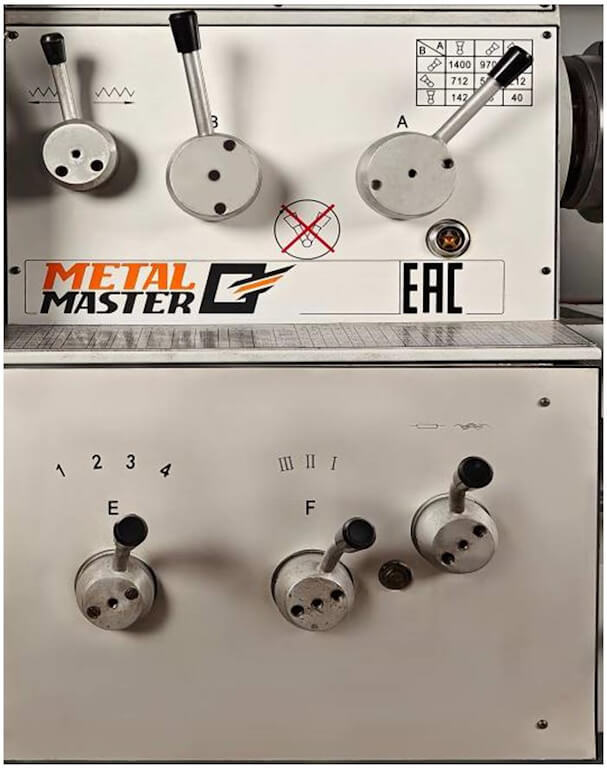

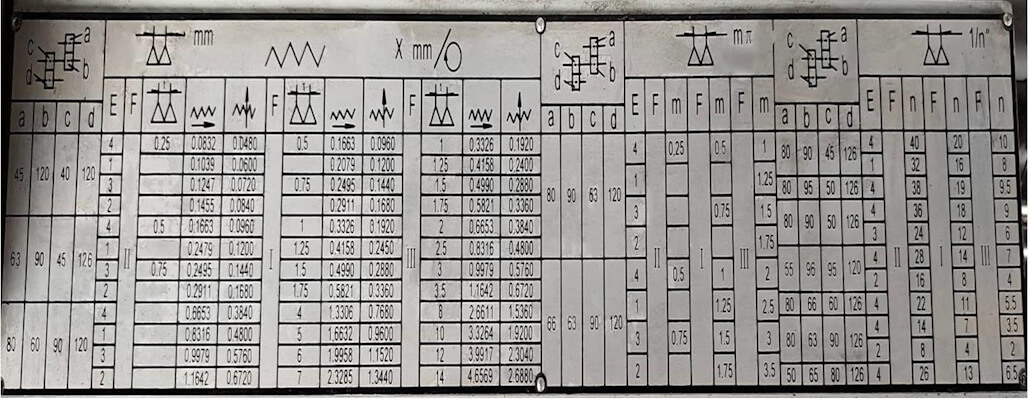

Каждый станок серии Z с индексом H имеет удобную и понятную таблицу резьб и подач.

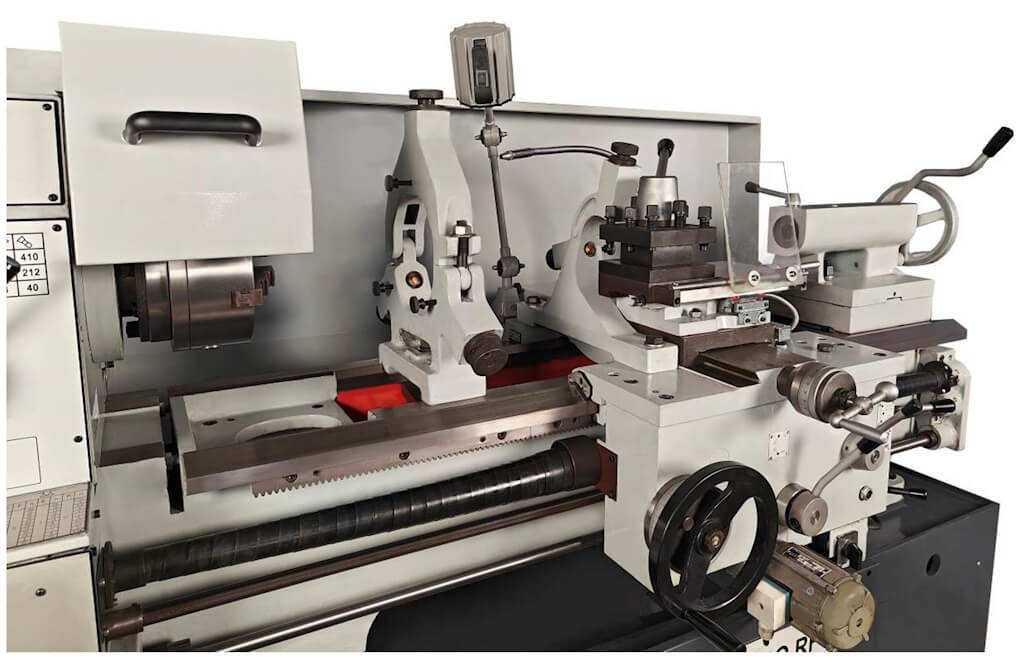

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±45°.

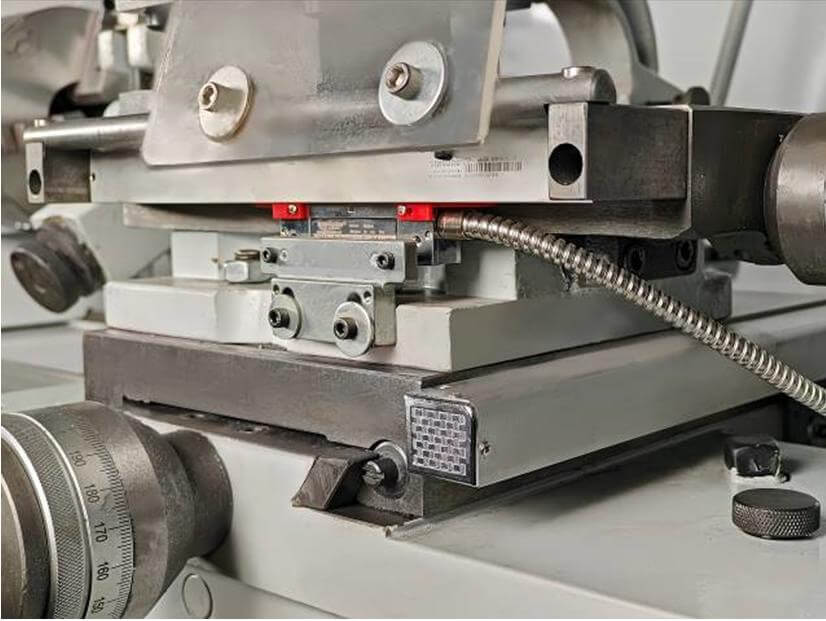

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ± 5 мкм.

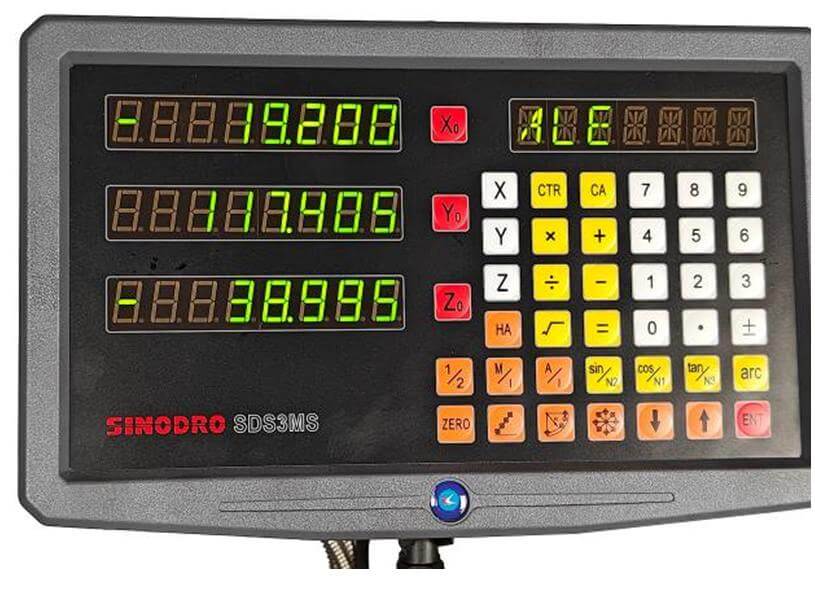

Многофункциональная УЦИ SINO SDS3MS позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Станок оснащен ножным тормозом, обеспечивающим быстрое торможение.

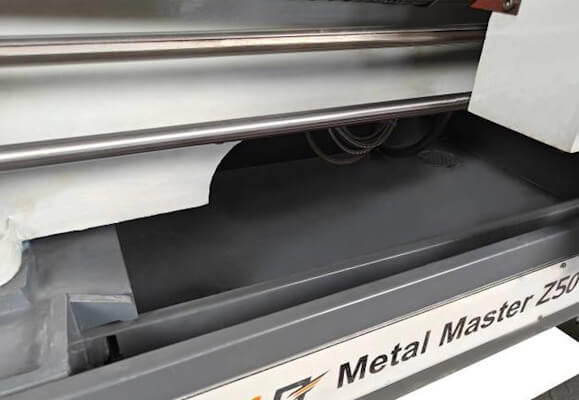

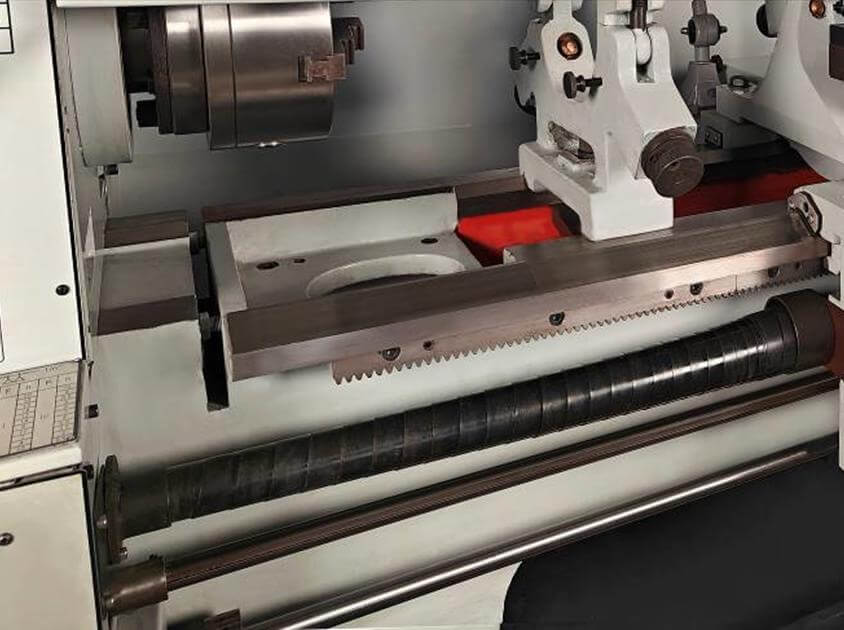

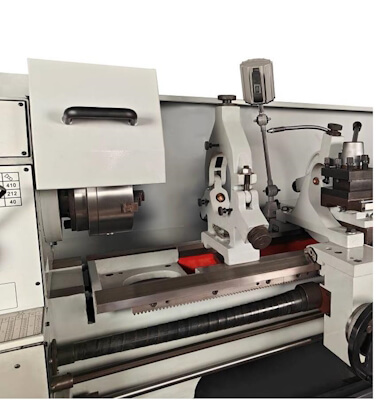

Благодаря наличию специального поддона, в который собирается отработанная стружка в ходе металлообработки, сохраняется порядок на рабочем месте оператора.
Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

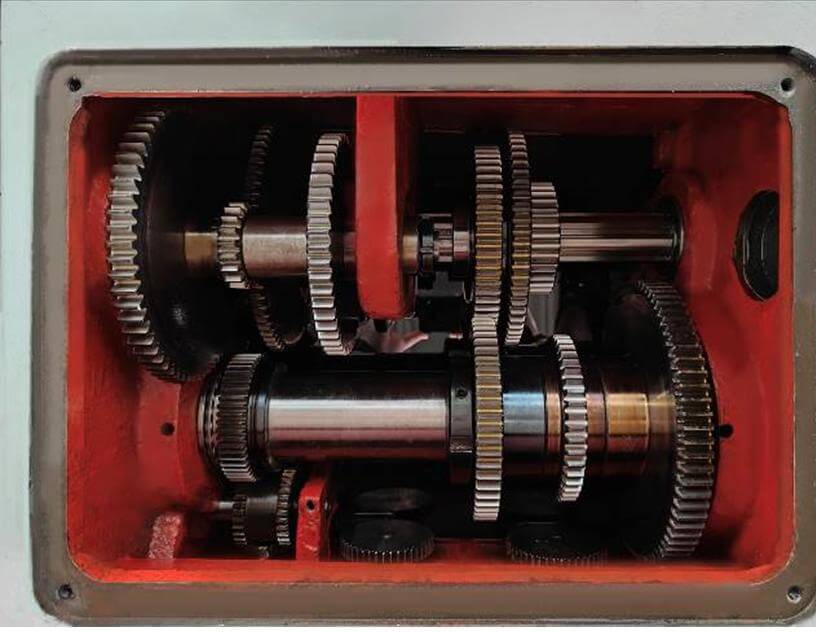

15-ти ступенчатая коробка передач, изготовленная из качественной, конструкционной стали, развивает большой крутящий момент на малых оборотах.

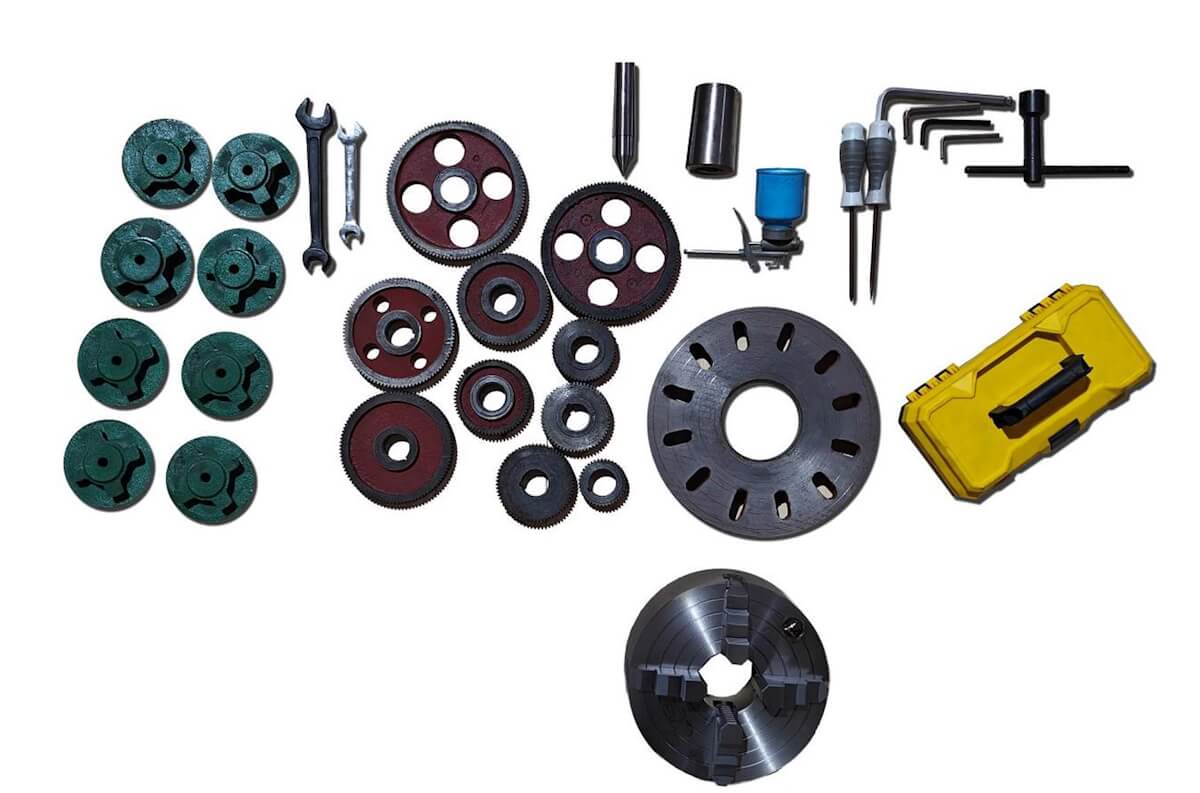

В ЗИП входят гаечные ключи, масленка, 4-кулачковый патрон, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон ø250 мм;
- 4-х кулачковый патрон ø315 мм;
- Неподвижный люнет 10-130 мм;
- Подвижный люнет 10-90 мм;
- Планшайба ø300 мм;
- Защита патрона;
- Защита от брызг;
- Ножной тормоз;
- 3-осевое УЦИ SINO;
- Защита суппорта;
- Быстрый холостой ход суппорта по двум осям (RFS);
- Инструментальный ящик с набором ЗИП;
- Инструкция по эксплуатации на русском языке.
Характеристики
- Количество передач
- 15
- Торец шпинделя
- ISO-C6
- Диапазон нарезаемых модульных резьб
- 0.5~3.5 MP (33 вида)
- Диапазон нарезаемых питчевых резьб
- 8~56 DP(33 вида)
- Конус пиноли задней бабки
- МТ5
- Расстояние между центрами, мм
- 1000
- Ширина станины, мм
- 330
- Диаметр пиноли задней бабки, мм
- 65
- Макс. ход пиноли задней бабки, мм
- 130
- Мощность двигателя, кВт
- 5.5
- Диапазон скоростей шпинделя, об/мин
- 22~1800
- Макс. диаметр обработки над станиной, мм
- 500
- Макс диаметр обработки над суппортом, мм
- 325
- Макс. диаметр обработки над выемкой в станине (ГАП), мм
- 630
- Длина выемки в станине, мм
- 260
- Диаметр сквозного отверстия шпинделя, мм
- 65
- Конус шпинделя
- МТ6
- Диапазон нарезаемых метрических резьб, мм
- 0.5~28 (66 видов)
- Диапазон нарезаемых дюймовых резьб, ниток на дюйм
- 1~56 T.P.I (66 видов)
- Диапазон автоматической продольной подачи, мм/об
- 0.072~4.038 (66 видов)
- Диапазон автоматической поперечной подачи, мм/об
- 0.036~2.019 (66 видов)
- Быстрый продольный холостой ход суппорта, м/мин
- 0.4
- Быстрый поперечный холостой ход суппорта, м/мин
- 0.5
- Макс. сечение резца, мм
- 25 × 25
- Макс. ход верхней салазки суппорта, мм
- 130
- Макс. ход поперечной салазки суппорта, мм
- 300
- Напряжение, В
- 380
- Габаритные размеры (ДхШхВ), мм
- 2370 × 1080 × 1750
- Размеры упаковки (ДхШхВ), мм
- 2420 × 1120 × 1800
- Мощность двигателя помпы СОЖ, кВт
- 0.09
- Мощность двигателя быстрой подачи, кВт
- 0.125
- Масса нетто / брутто, кг
- 1700 / 1950
