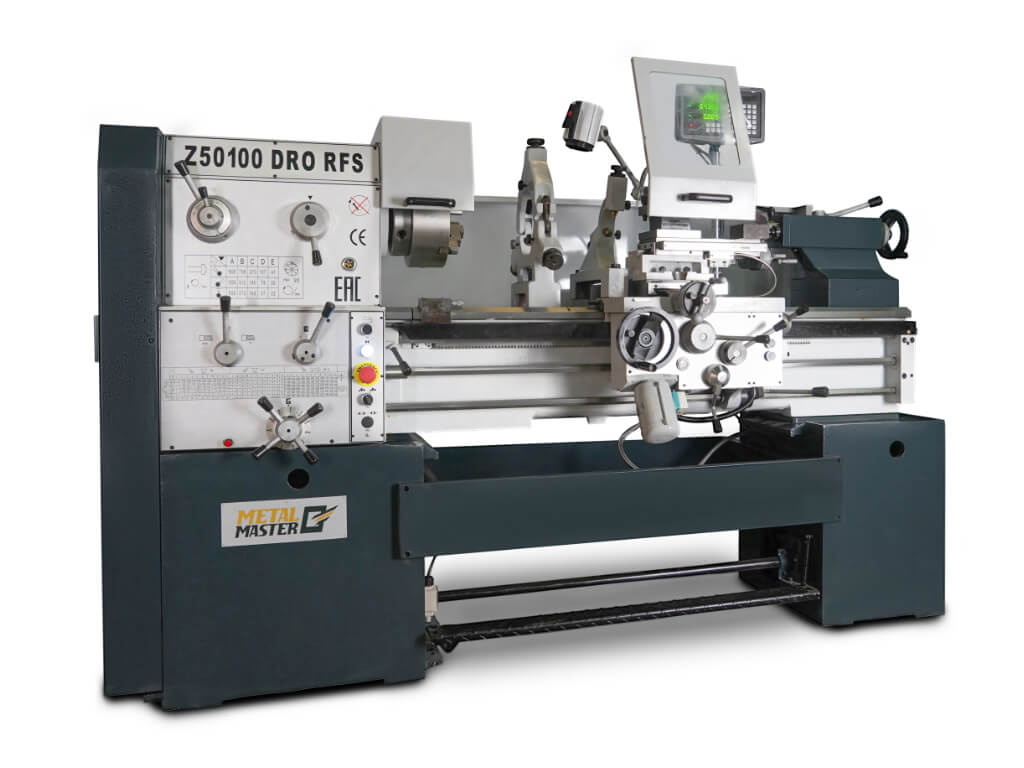

Универсальный токарно-винторезный станок Metal Master Z50100 DRO RFS
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Metal Master Z50100 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

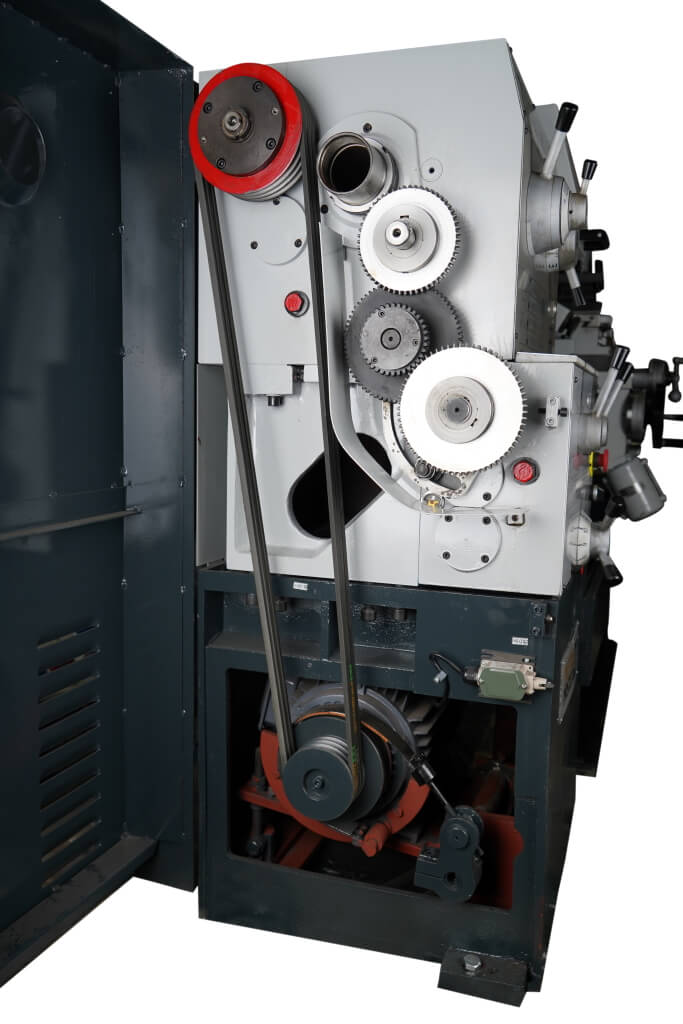

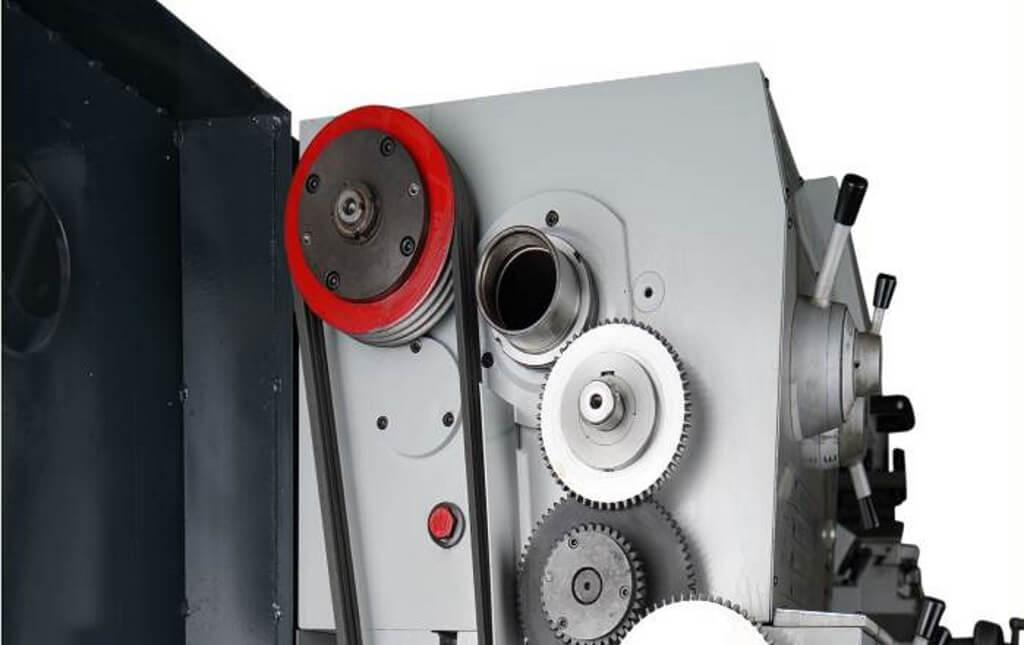

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

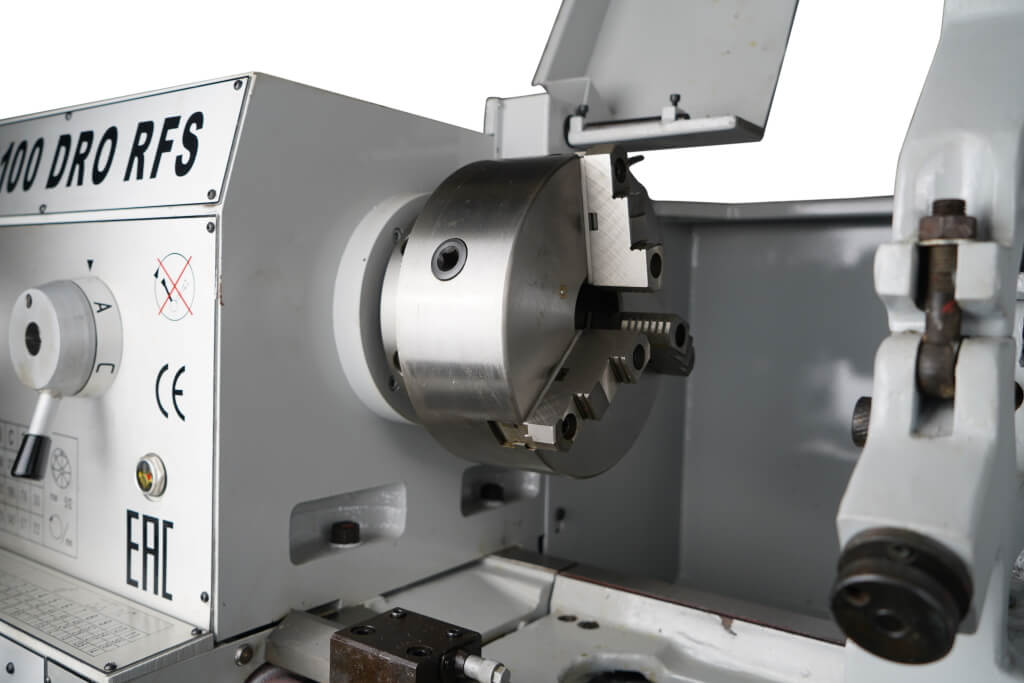

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 65 мм.

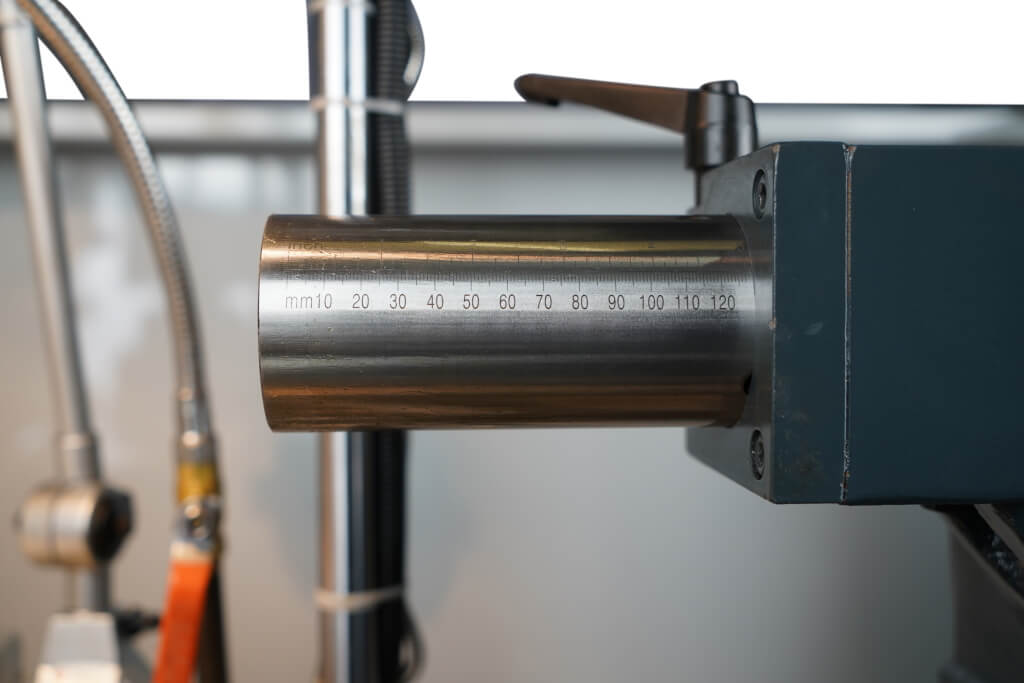

Вылет пиноли задней бабки – 120 мм.

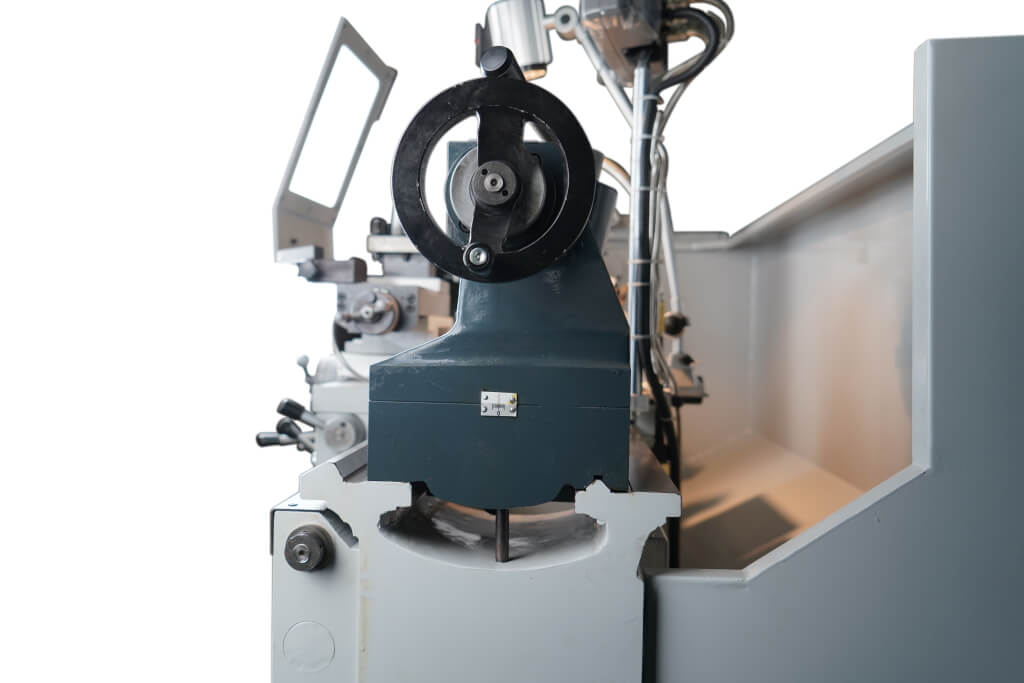

Поперечное смещение составляет ±15 мм
На ходовой винт смонтирован защитный кожух для защиты от стружки.

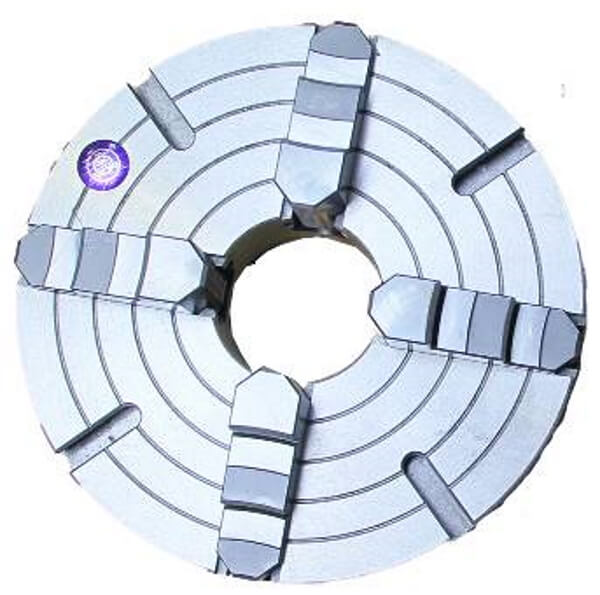

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

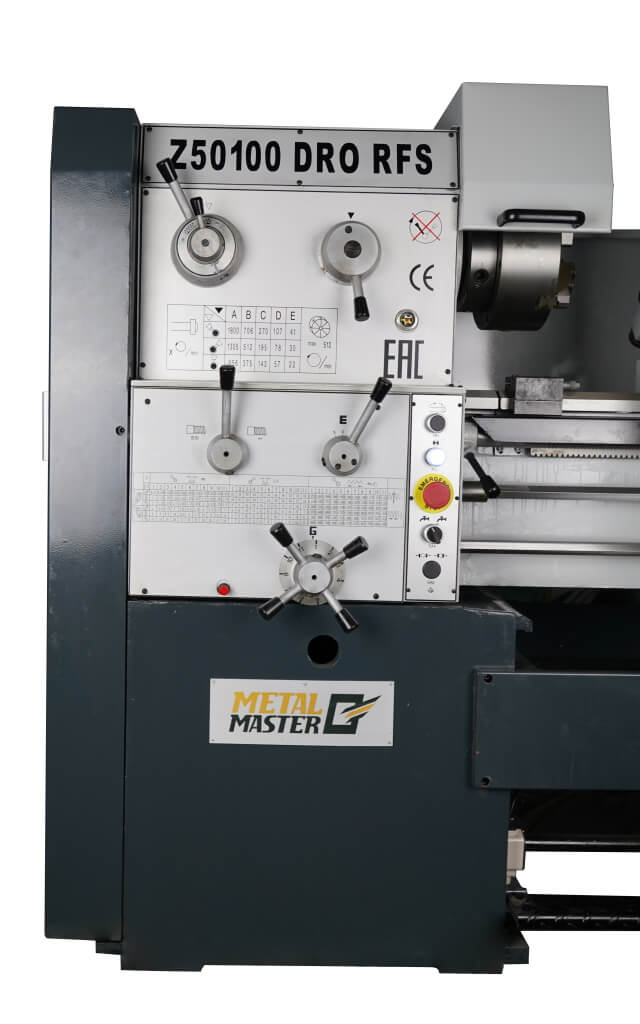

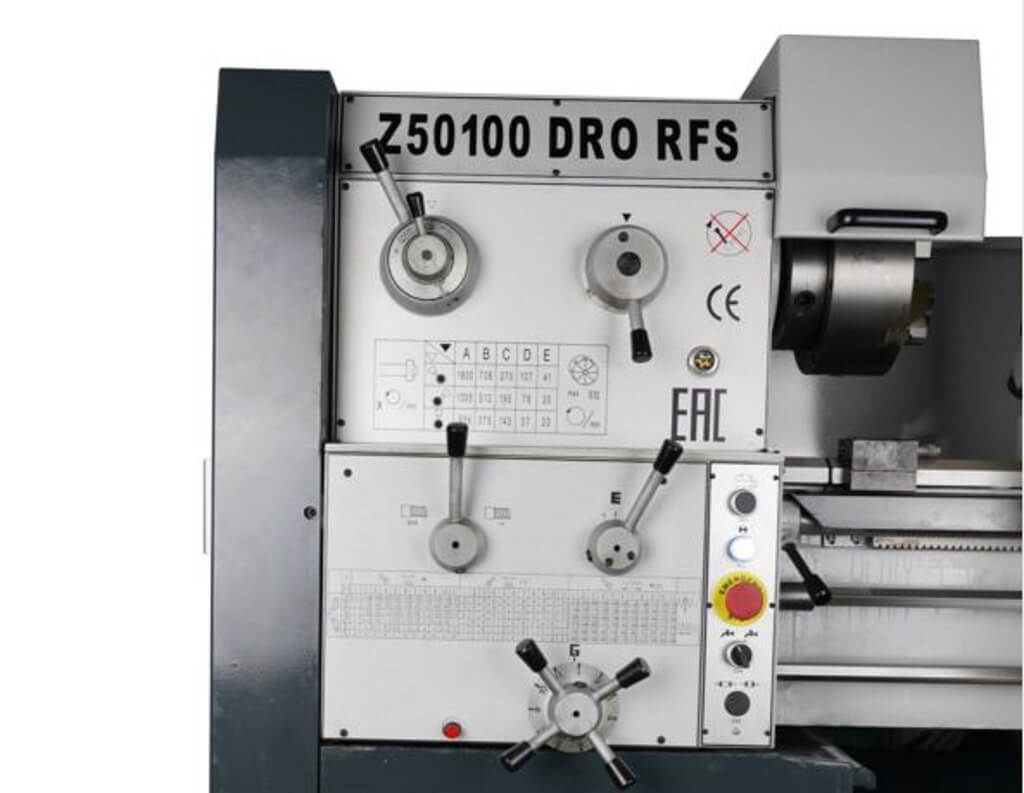

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

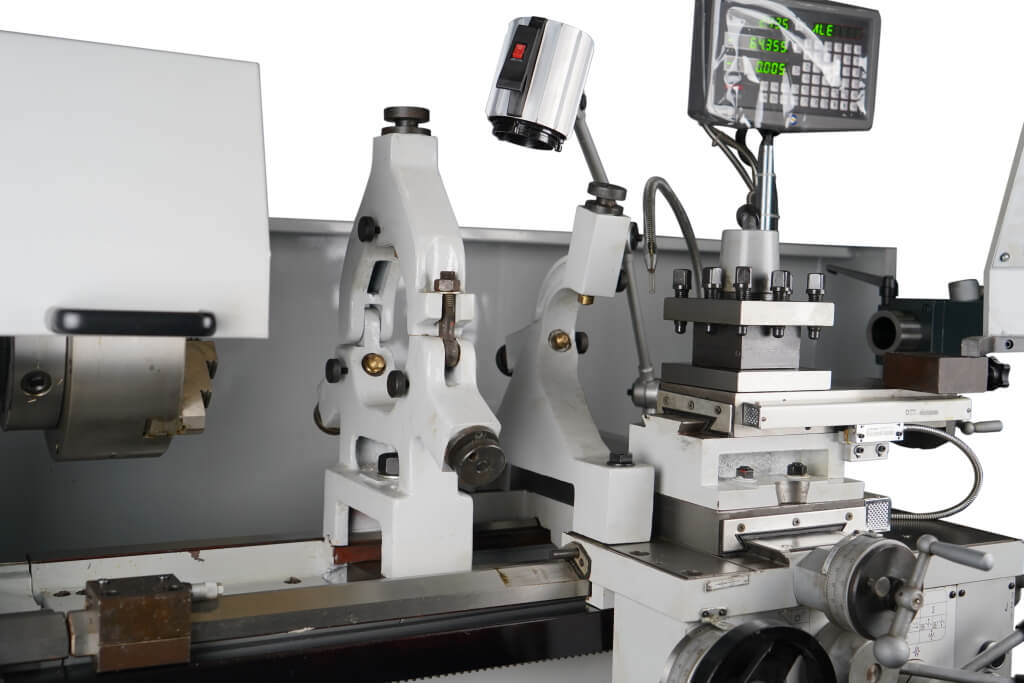

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

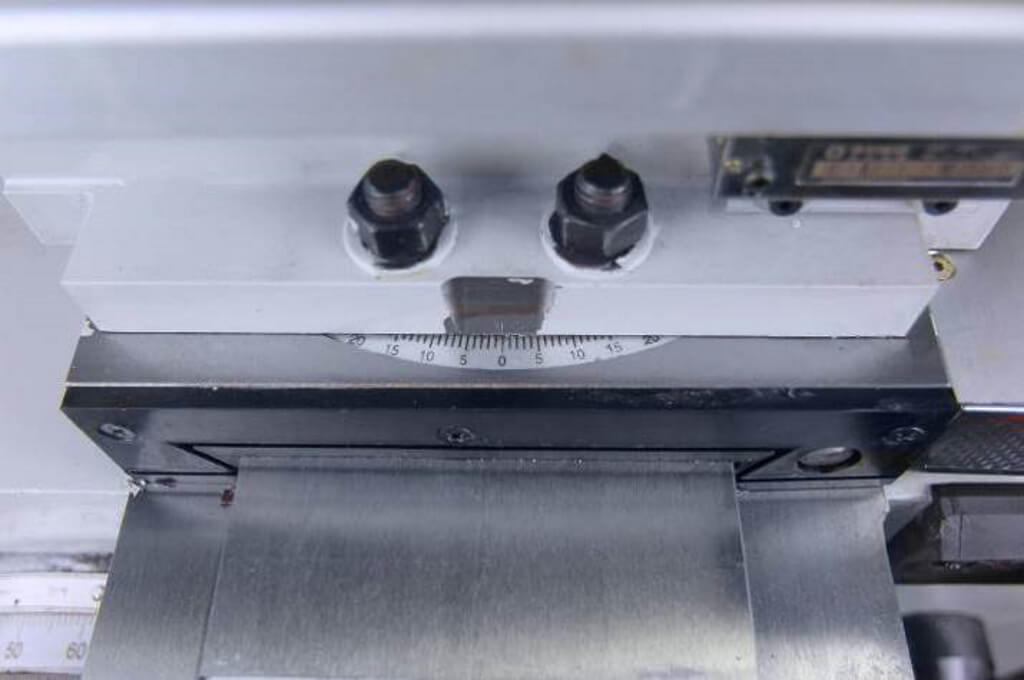

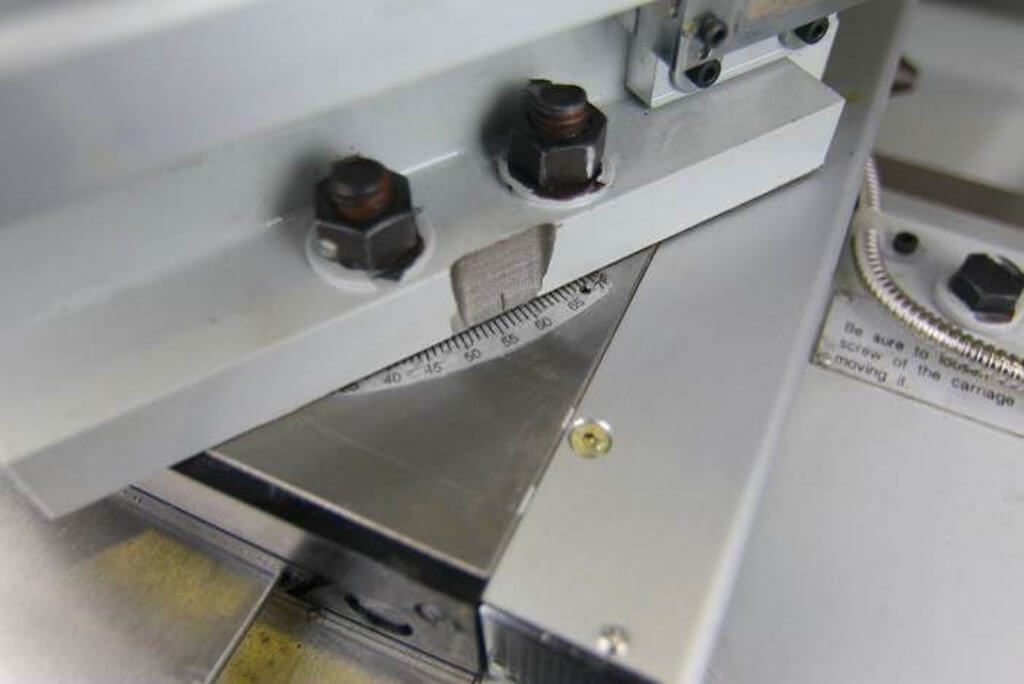

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

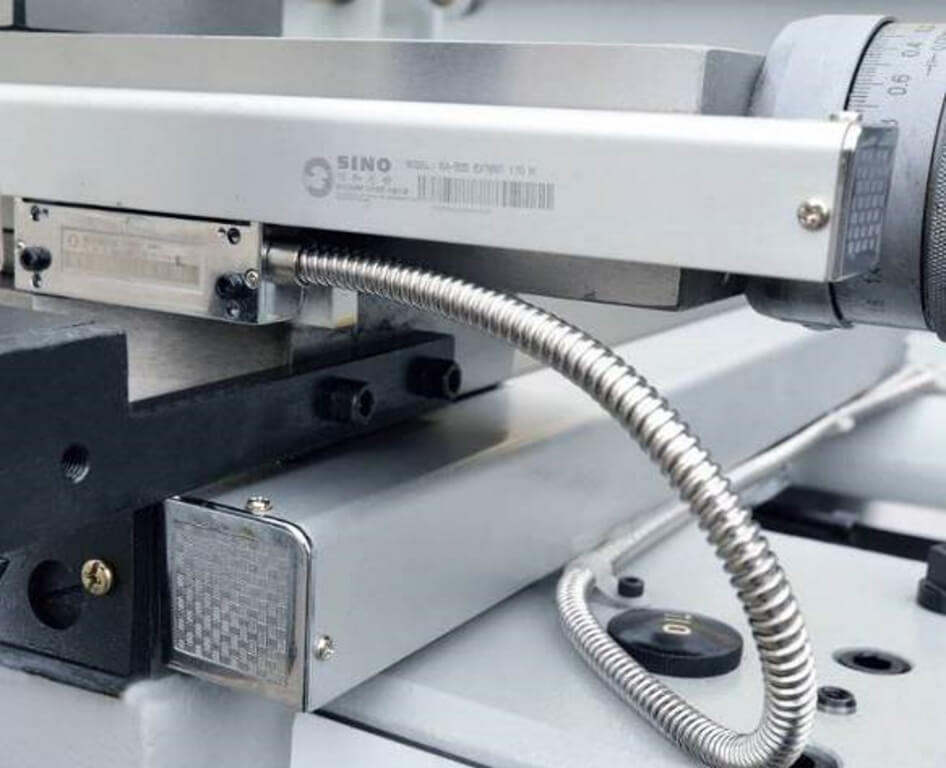

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

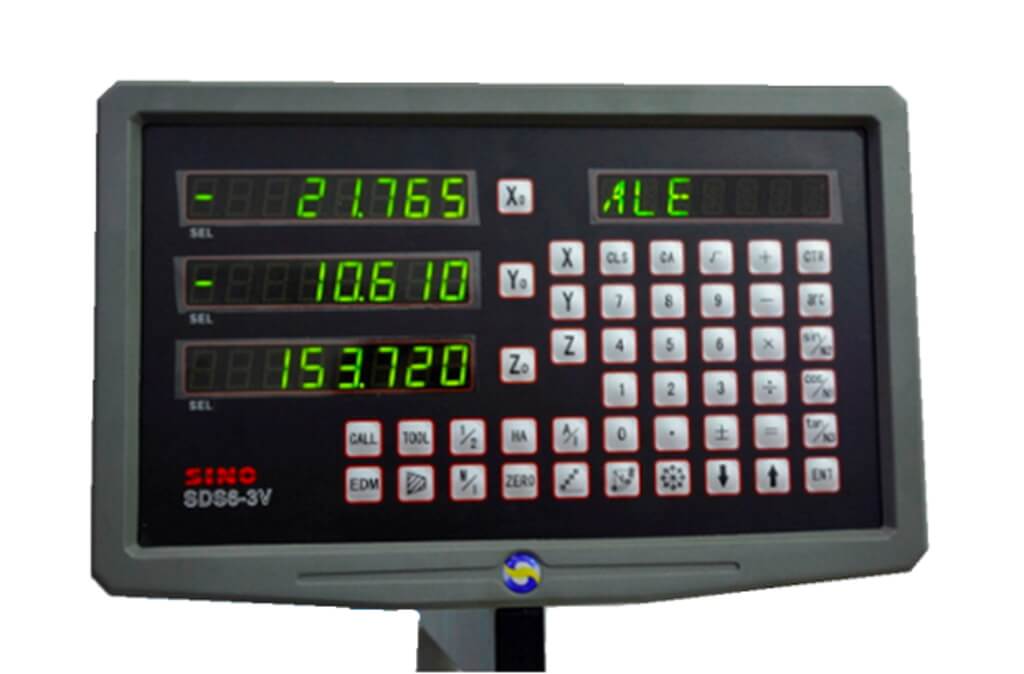

Многофункциональная 3х осевое УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

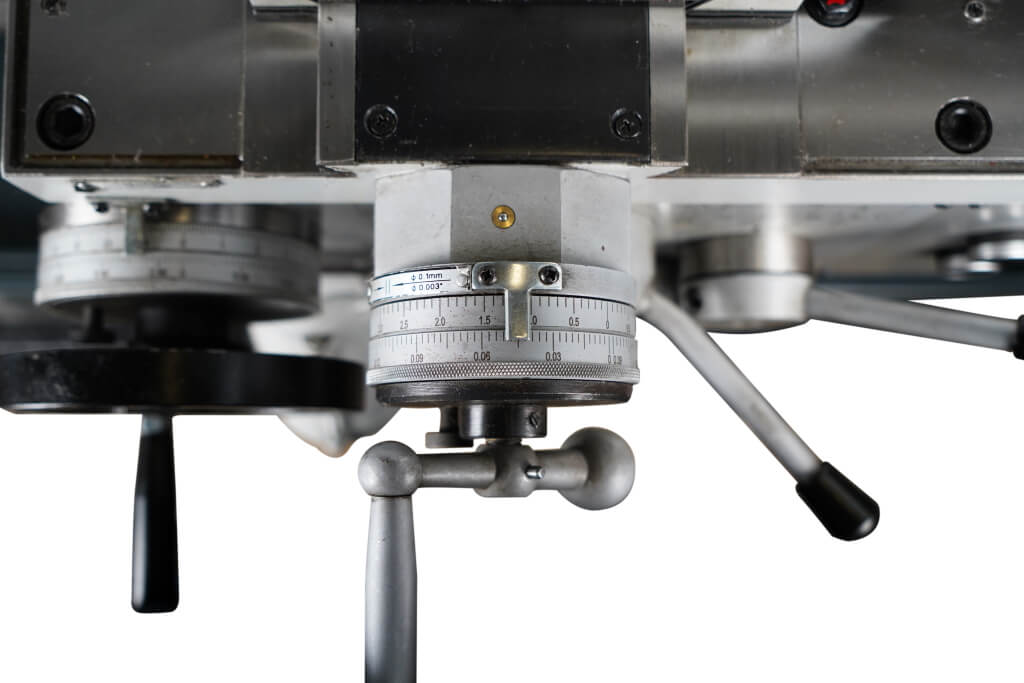

Все рукоятки станка оснащены четкими и удобными лимбами.

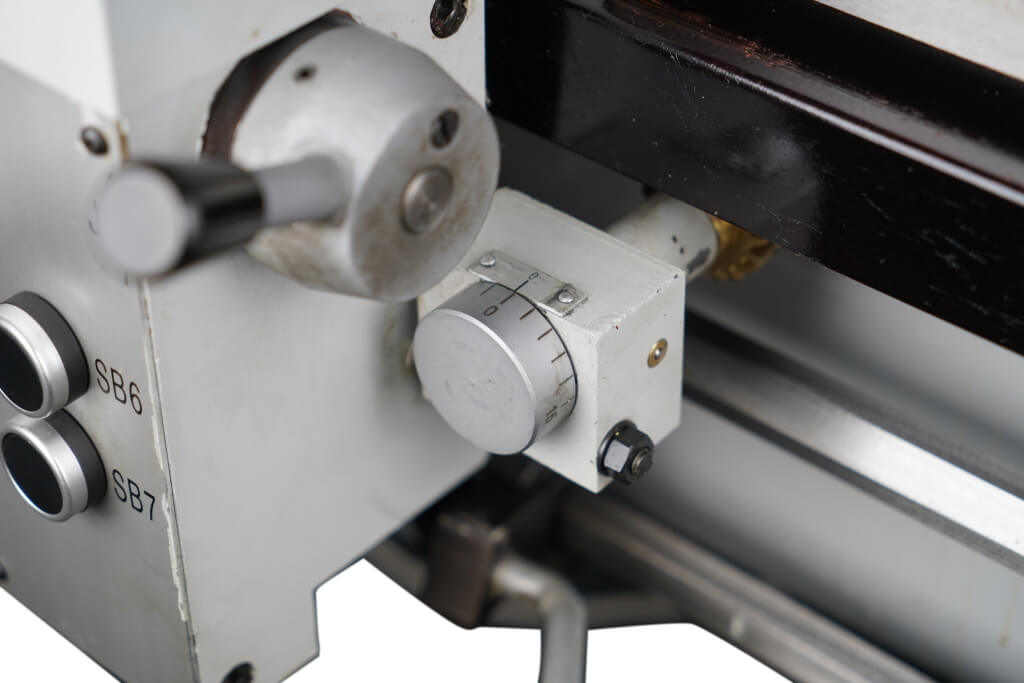

Для удобства нарезания резьбы станок оснащен резьбоуказателем.
Все подвижные части станка оснащены тавотницами.

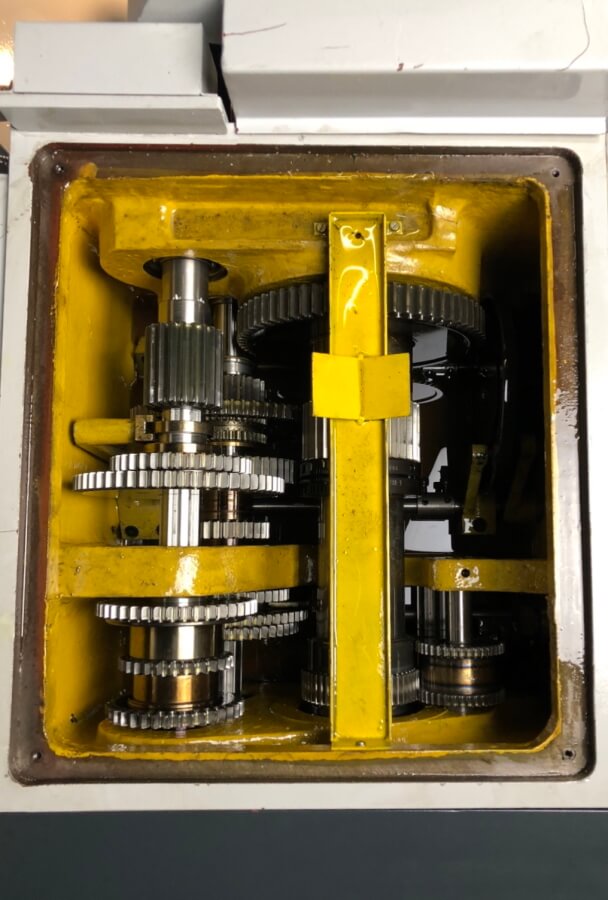

15-ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Станок оснащен 4х позиционным резцедержателем 25х25 мм

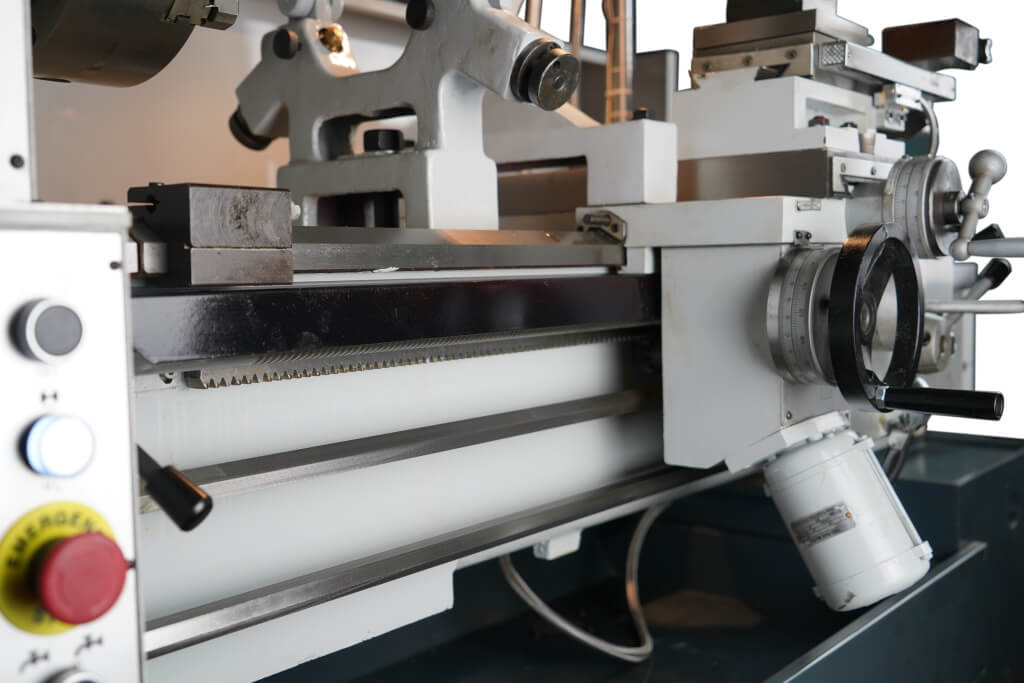

Продольная и поперечная подача оснащены функцией ускоренного холостого хода (RFS)
В ЗИП входят ключи, масленка, 4х кулачковый патрон 320 мм с независимыми кулачками , неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон 250 мм
- 4-кулачковый патрон 320 мм
- План шайба
- Подвижный люнет
- Неподвижный люнет
- Два упорных центра
- Ножной тормоз
- 3-х осевое УЦИ
- Функция быстрого перемещения суппорта
- Ящик с инструментами для обслуживания станка
- Система подачи СОЖ
- Станочная лампа
- Масленка
- Инструкция по эксплуатации на русском языке
Характеристики
- Количество передач
- 15
- Конус отверстия шпинделя
- 70 (1:20)
- Конус шпинделя задней бабки
- M.T.NO.5
- Торец шпинделя
- Cam lock D6
- Диапазон нарезаемых метрических резьб
- 0.5~28 /66
- Диапазон нарезаемых дюймовых резьб
- 1-56 TPI /66
- Диапазон нарезаемых модульных резьб
- 05-3.5 mm /33
- Диапазон нарезаемых питчевых резьб
- 8-56 DP/33
- Макс. диаметр над станиной, мм
- 500
- Макс. диаметр над поперечными салазками, мм
- 325
- Макс. диаметр над выемкой в станине, мм
- 630
- Расстояние между центрами, мм
- 1000
- Ширина станины, мм
- 330
- Диаметр отверстия шпинделя, мм
- 65
- Диапазон скоростей шпинделя об/мин
- 22~1800
- Диапазонпродольной подачи, мм
- 0.072-4.038
- Диапазон поперечной подачи, мм
- 0.036-2.019
- Диаметр пиноли задней бабки, мм
- 65
- Макс. ход пиноли задней бабки, мм
- 120
- Поперечный ход задней бабки
- ±15mm
- Макс. ход верхней салазки, мм
- 130
- Макс. ход поперечных салазок, мм
- 260
- Максимальная сечение резца, мм
- 25 × 25
- Мощность двигателя, кВт
- 7.5
- Габаритные размеры станка, мм
- 2382 × 975 × 1270
- Габаритные размеры упаковки, мм
- 2420 × 1150 × 1800
- Масса нетто/брутто, кг
- 1600/1850
