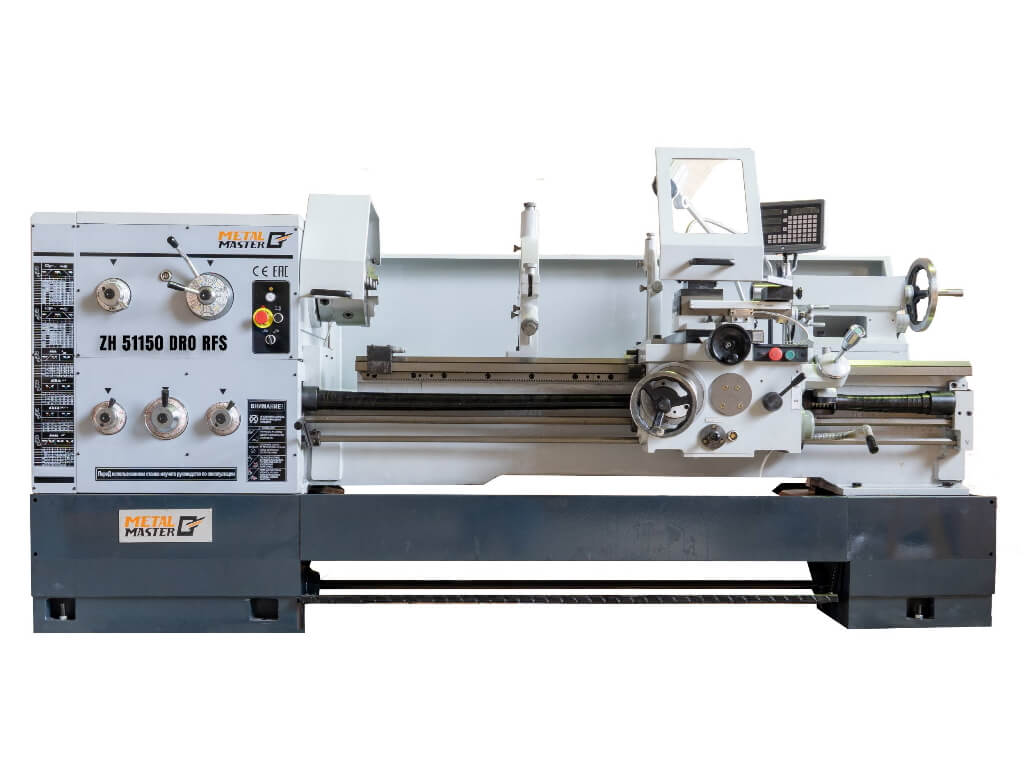

Универсальный токарно-винторезный станок Metal Master ZH 51150 DRO RFS
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

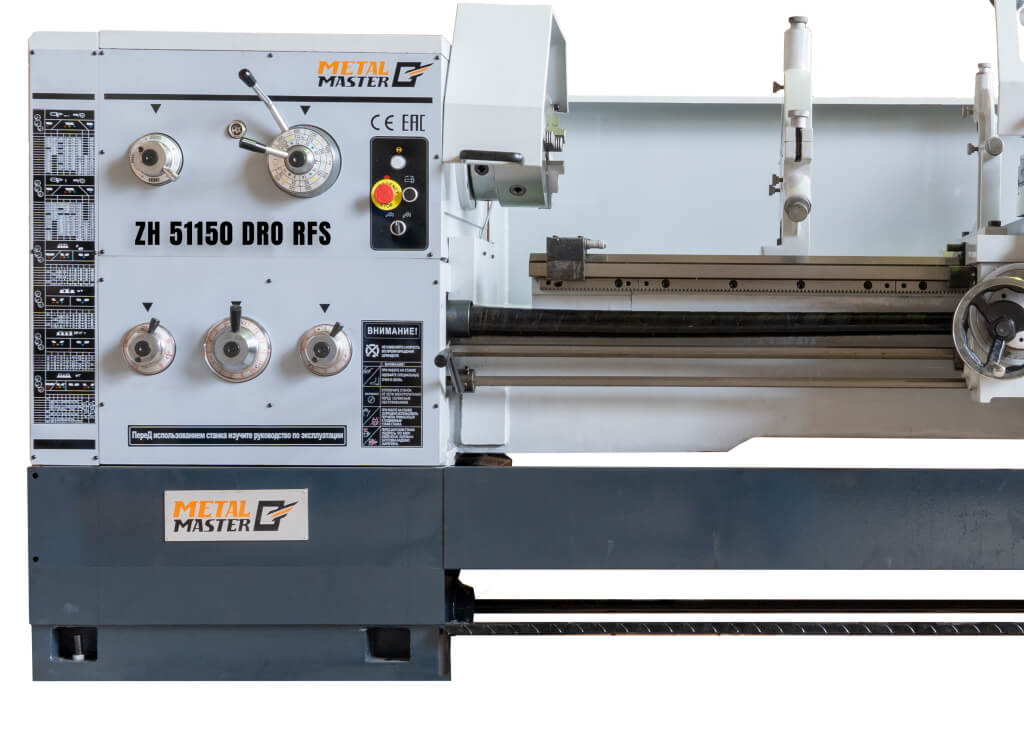

Metal Master ZH 51150 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

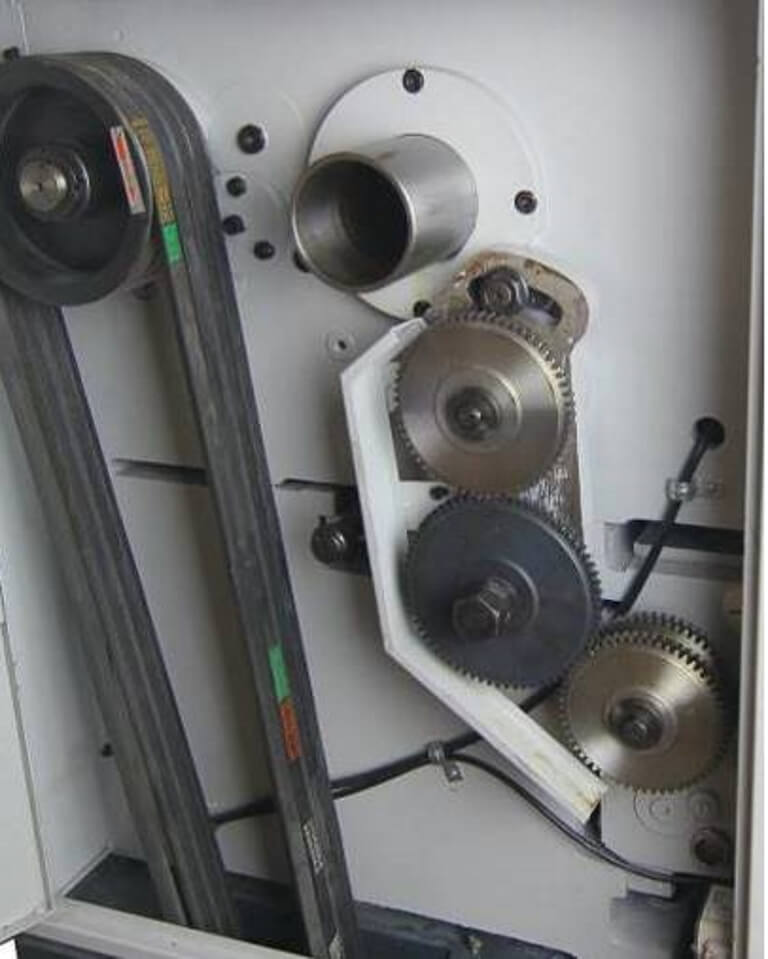

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

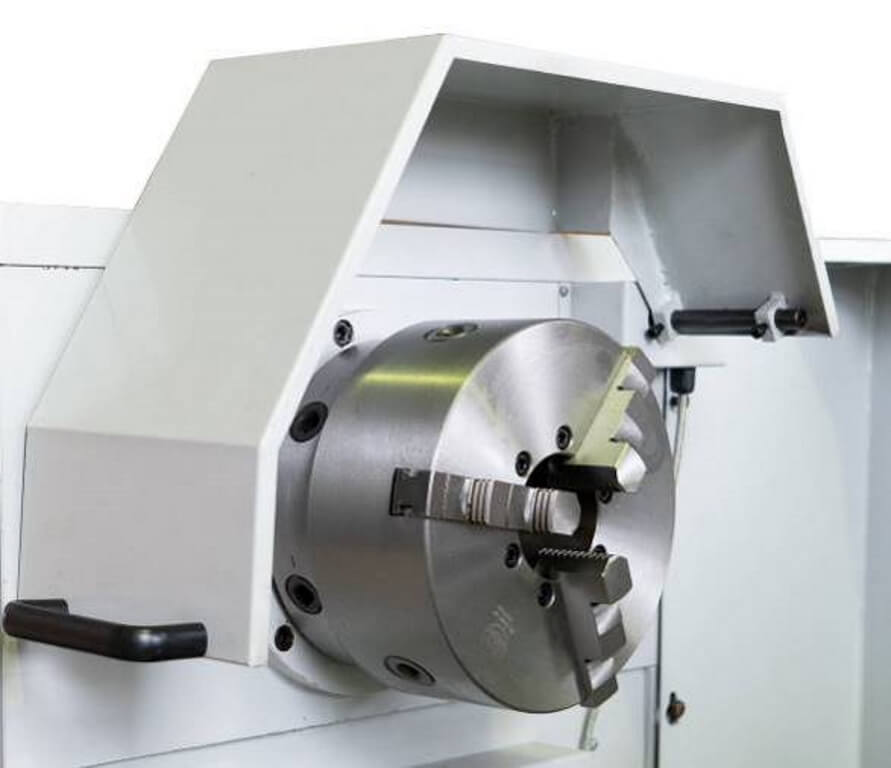

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

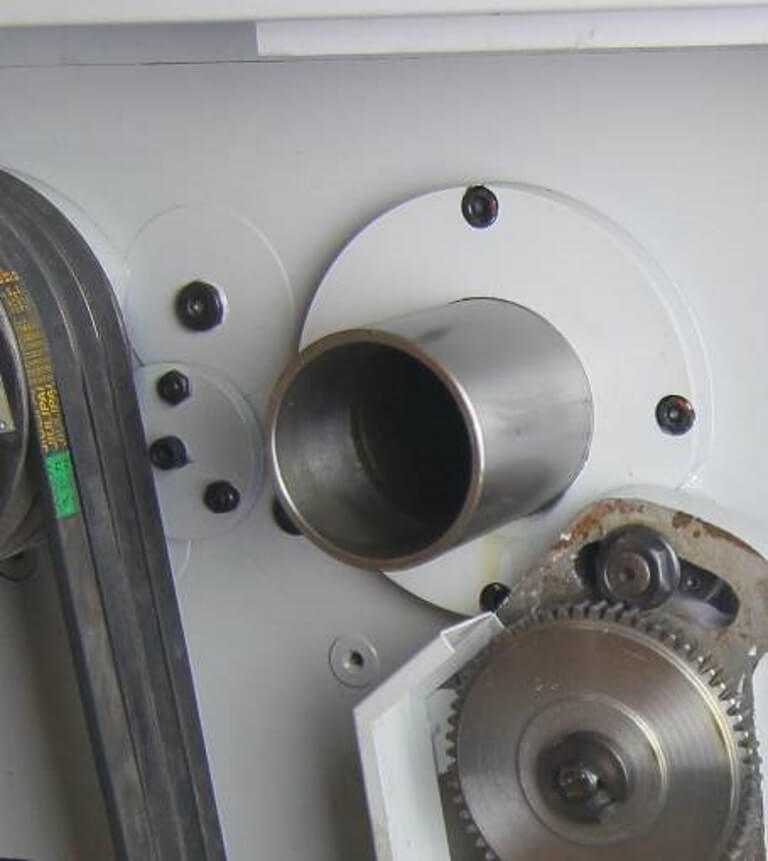

Внутренний диаметр шпинделя составляет 82 мм.

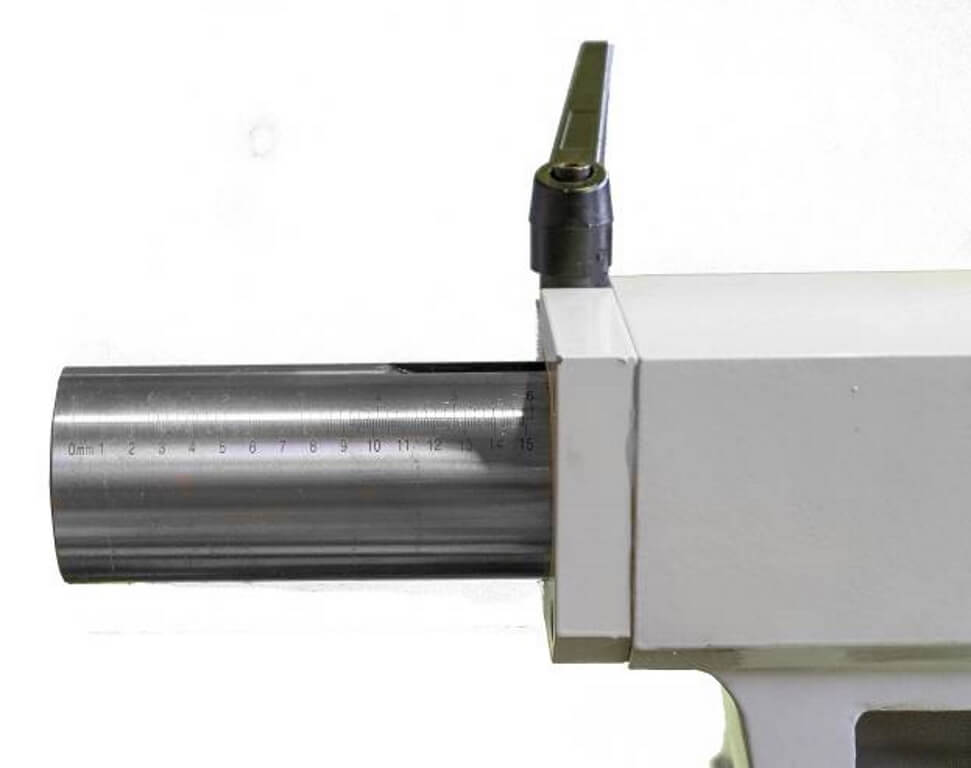

Вылет пиноли задней бабки – 150 мм.

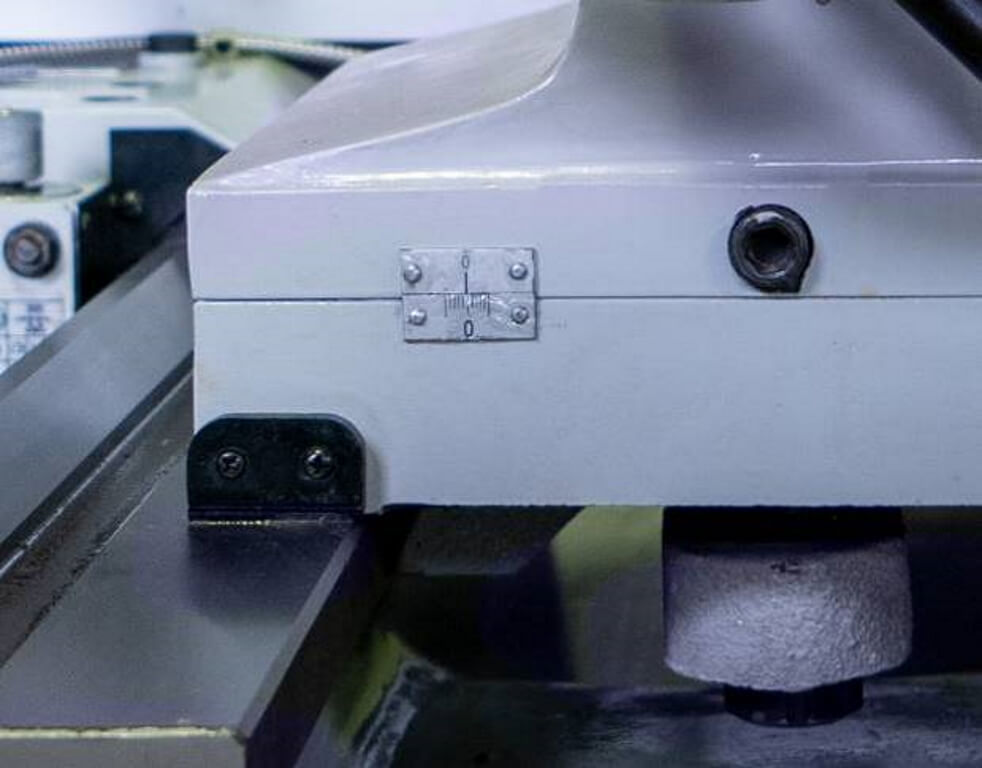

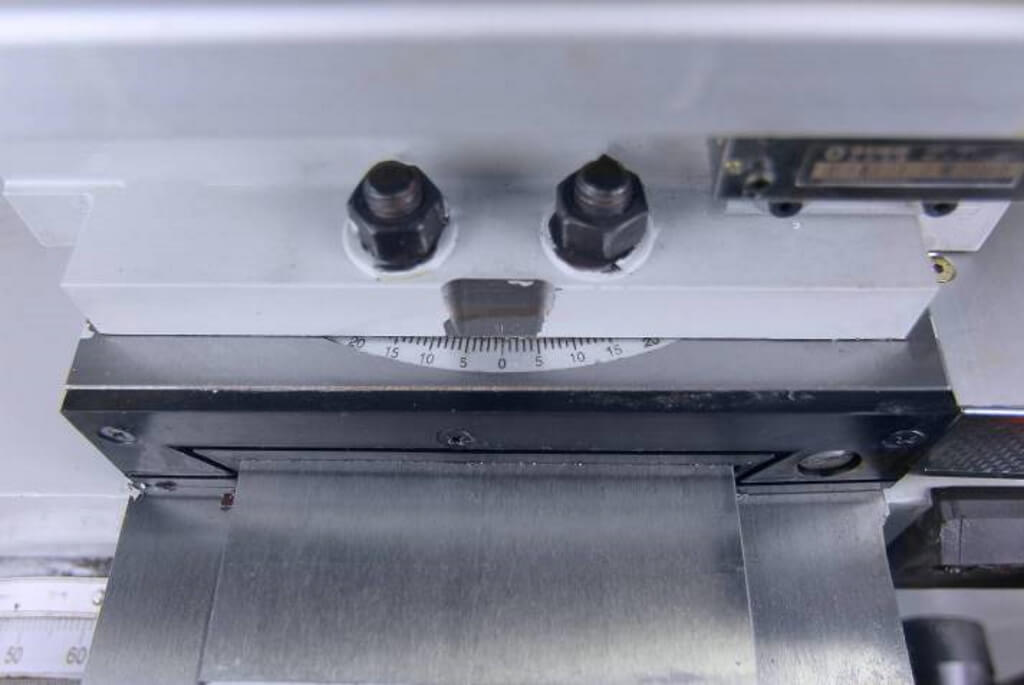

Поперечное смещение составляет ±15 мм

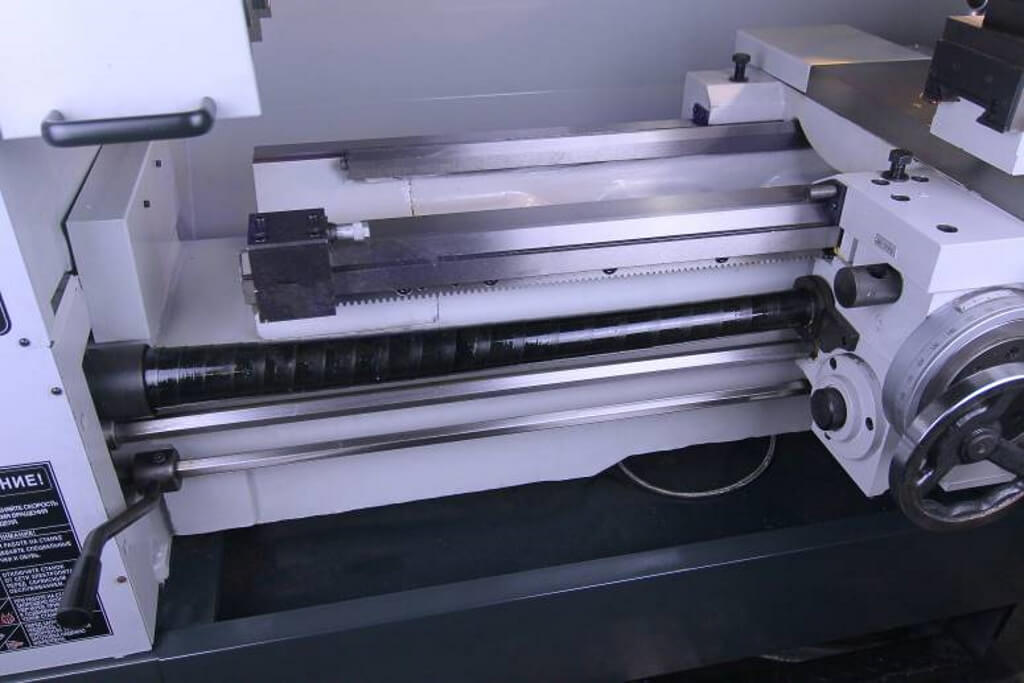

На ходовой винт смонтирован защитный кожух для защиты от стружки.

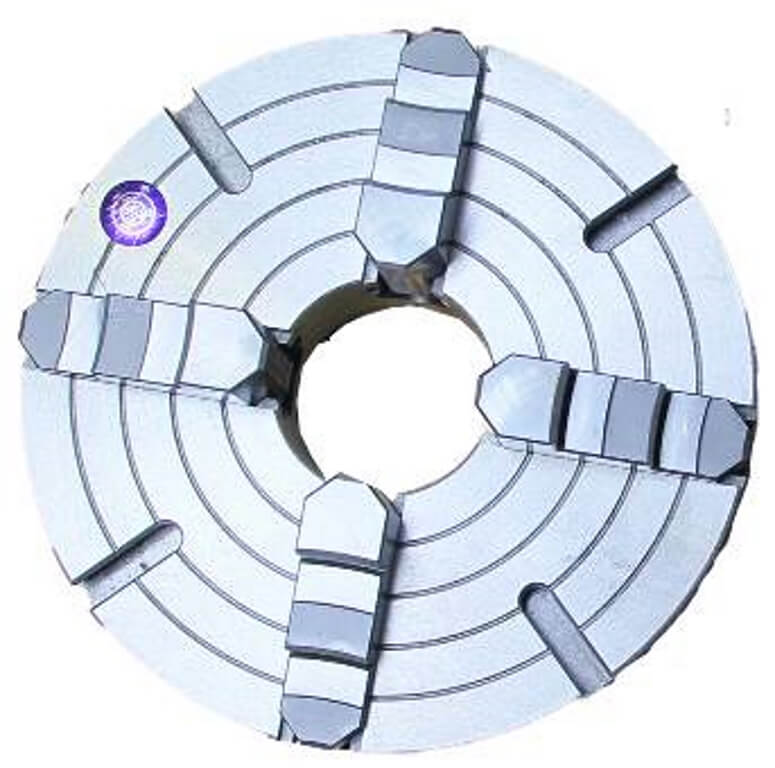

Четырехкулачковый патрон диаметром 320 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

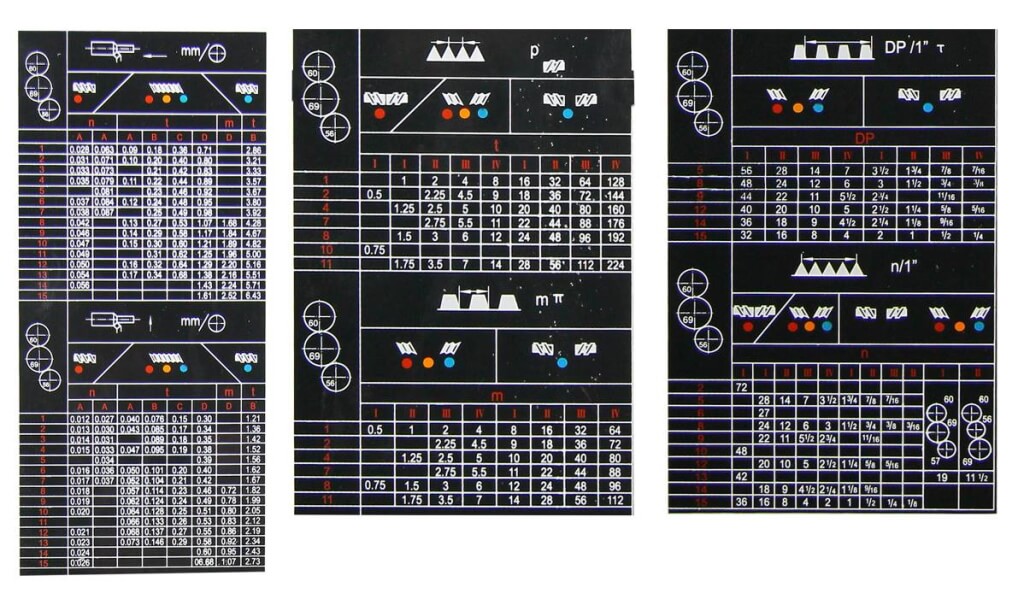

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

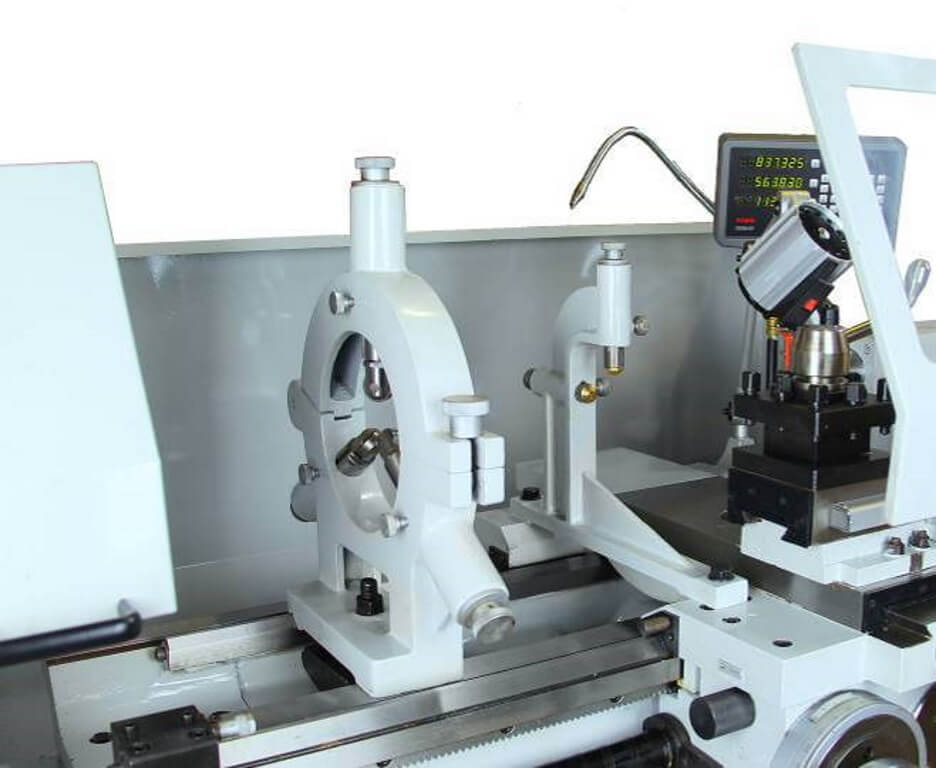

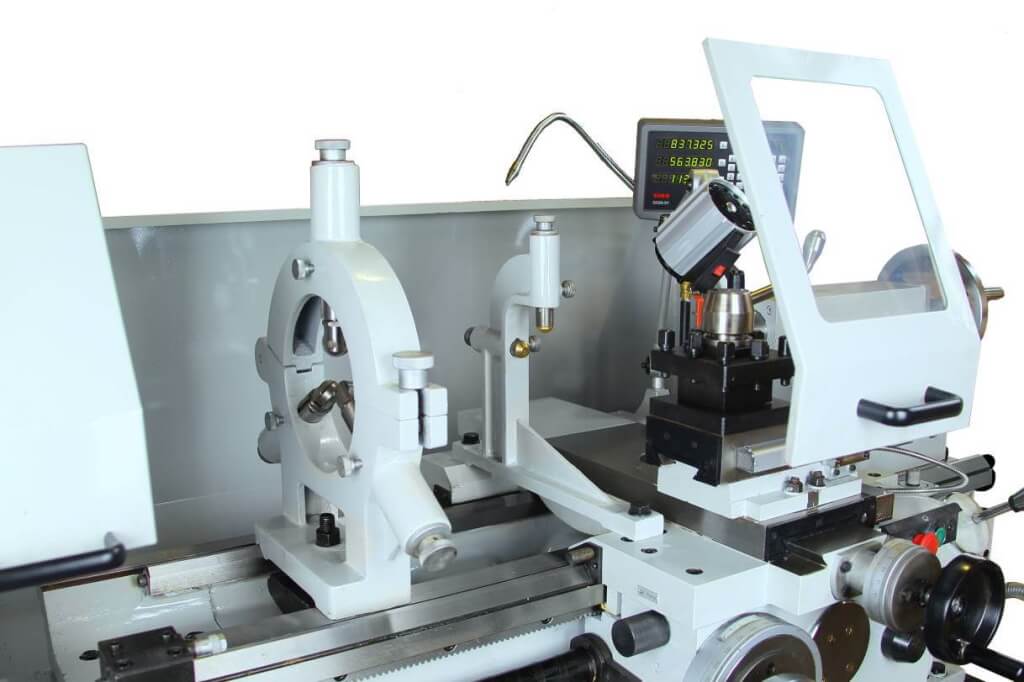

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 6~100 мм
Диапазон неподвижного люнета 6~125 мм

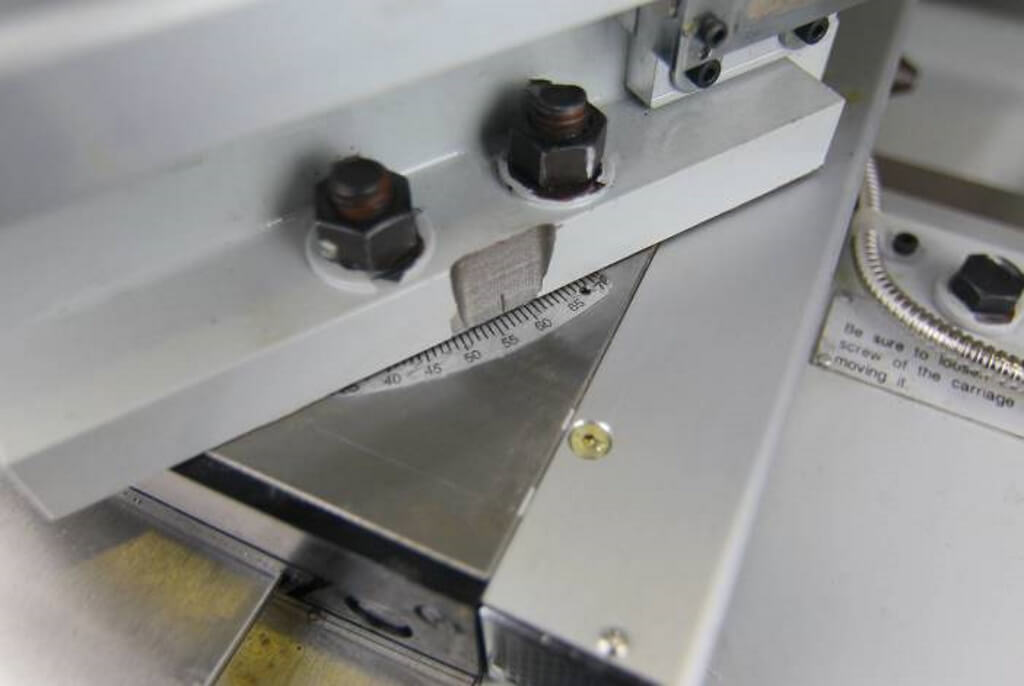

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.

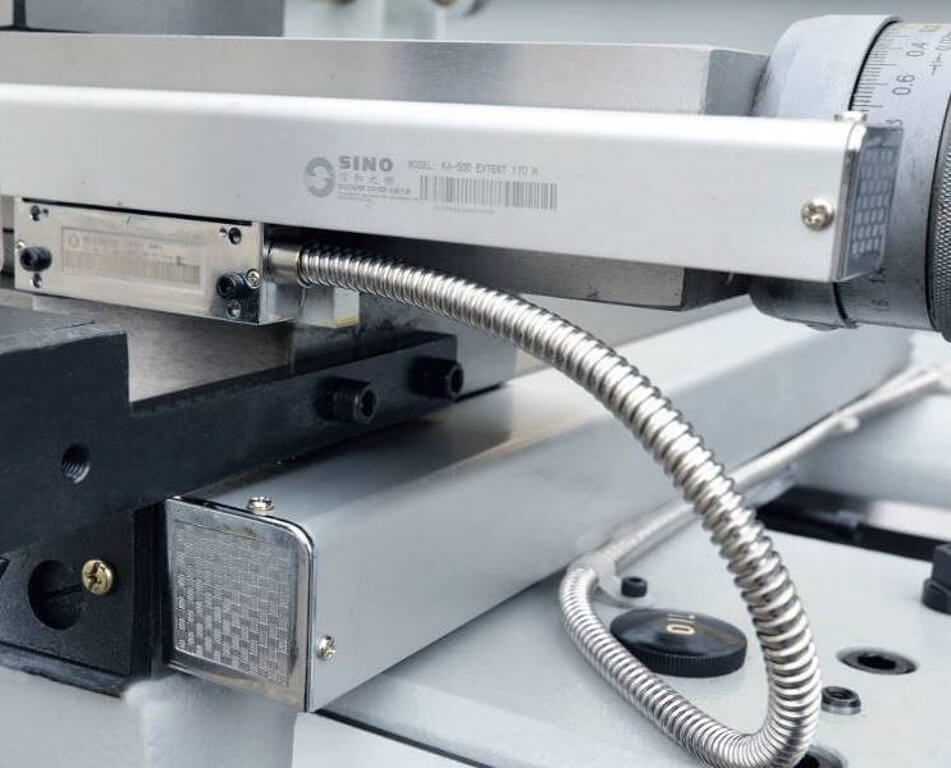

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

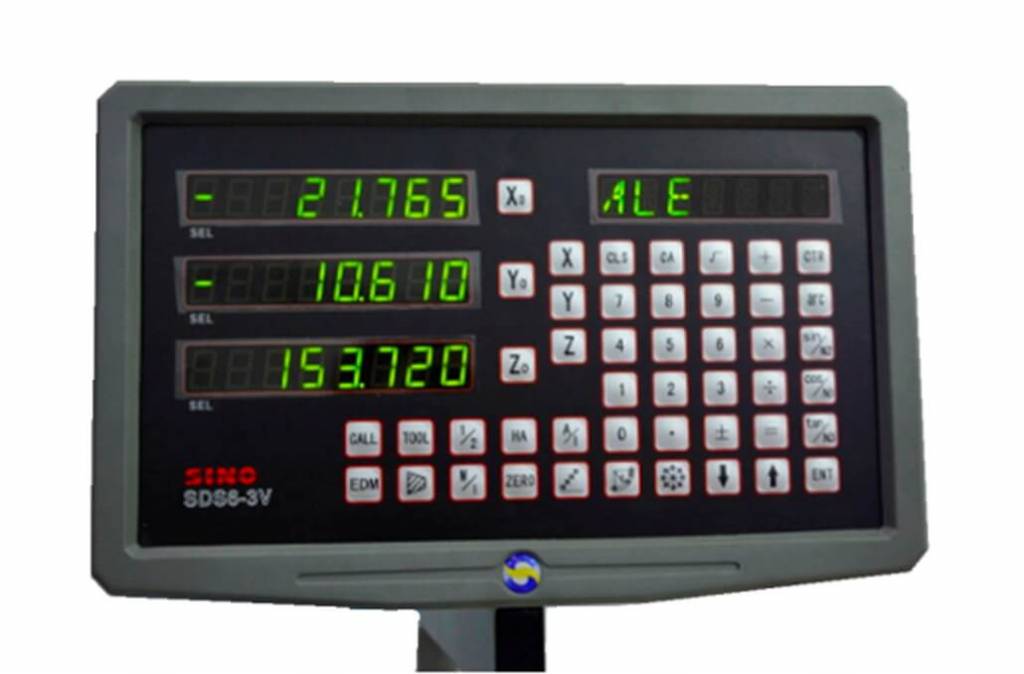

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

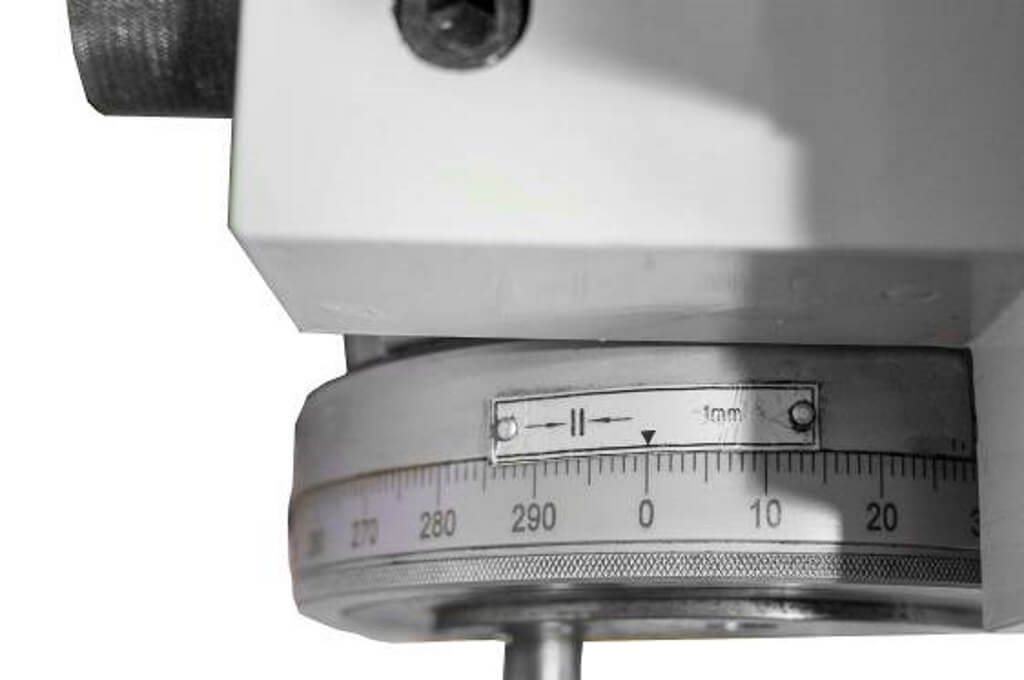

Цена деления лимба продольной подачи - 1 мм

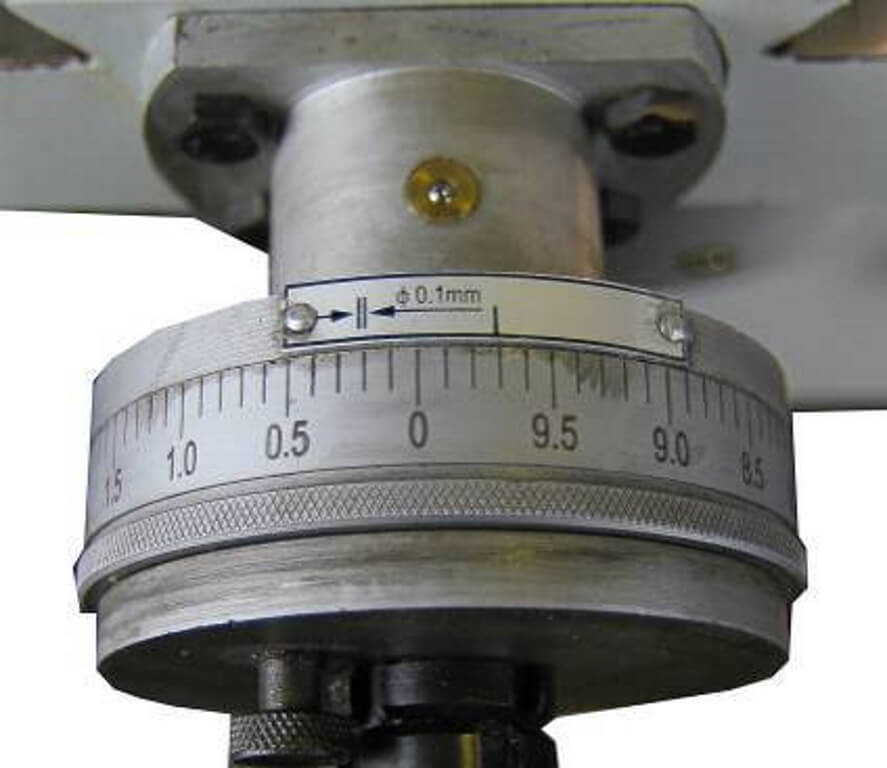

Цена деления лимба поперечной подачи – 0,1 мм.

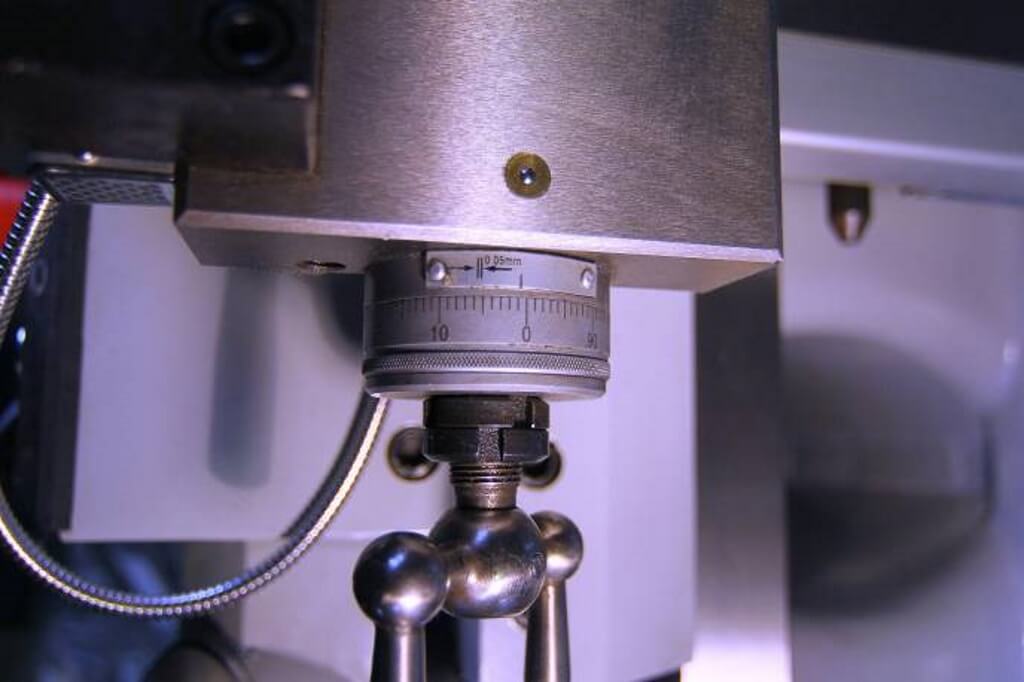

Цена деления лимба тонкой продольной подачи - 0.05 мм

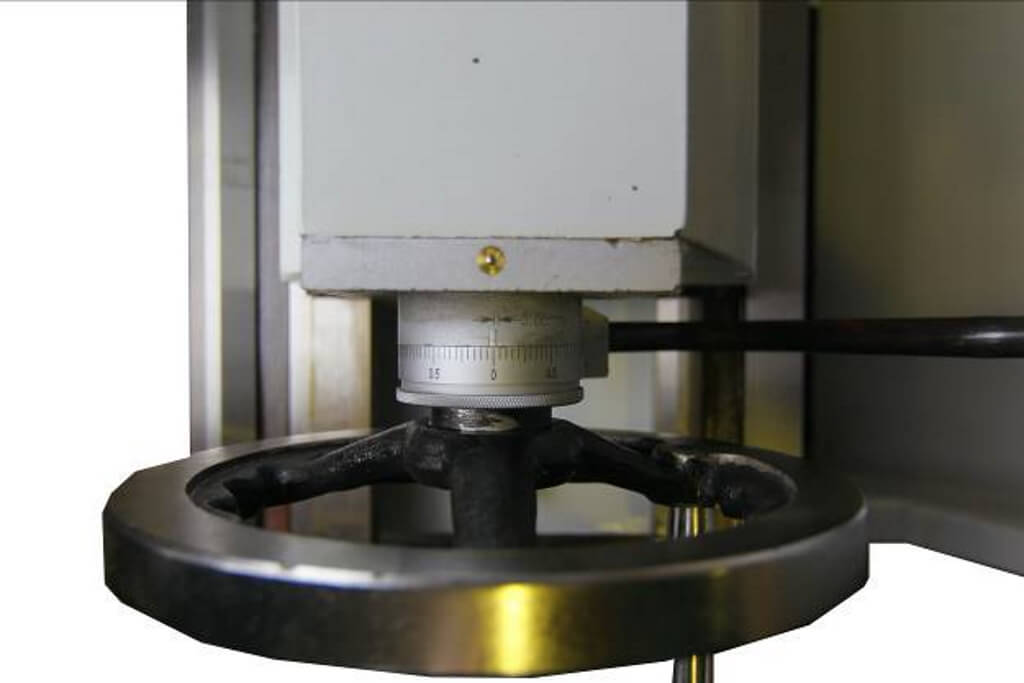

Цена деления лимба задней бабки 0,05мм

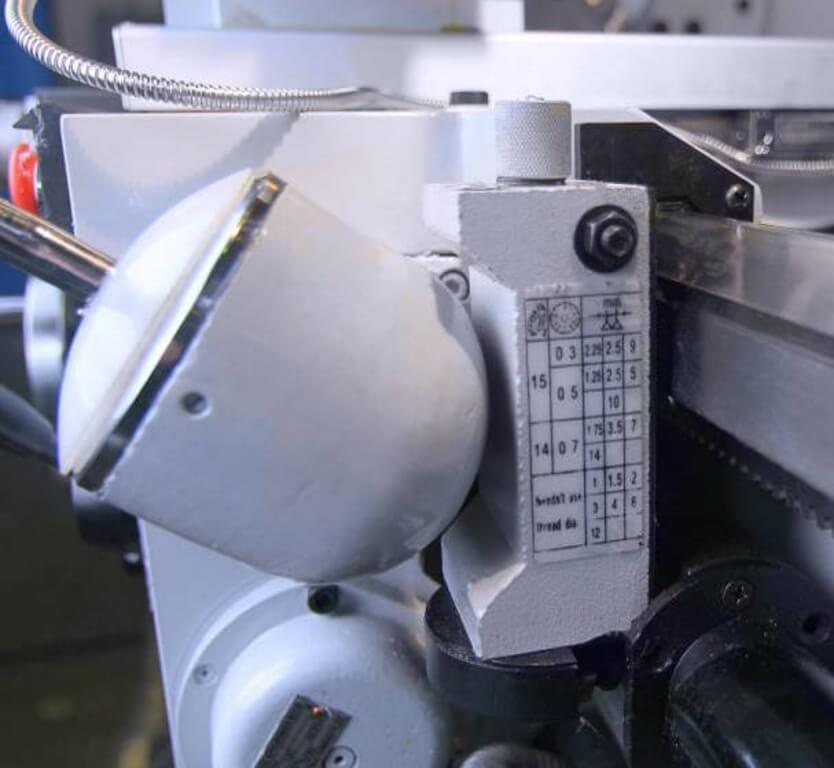

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

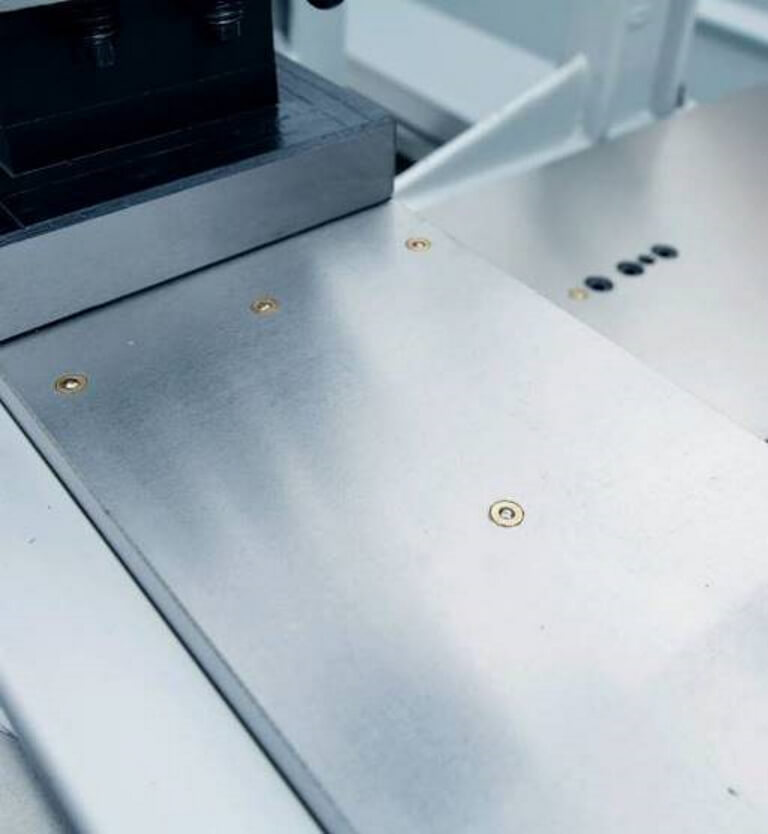

Все подвижные части станка оснащены тавотницами.

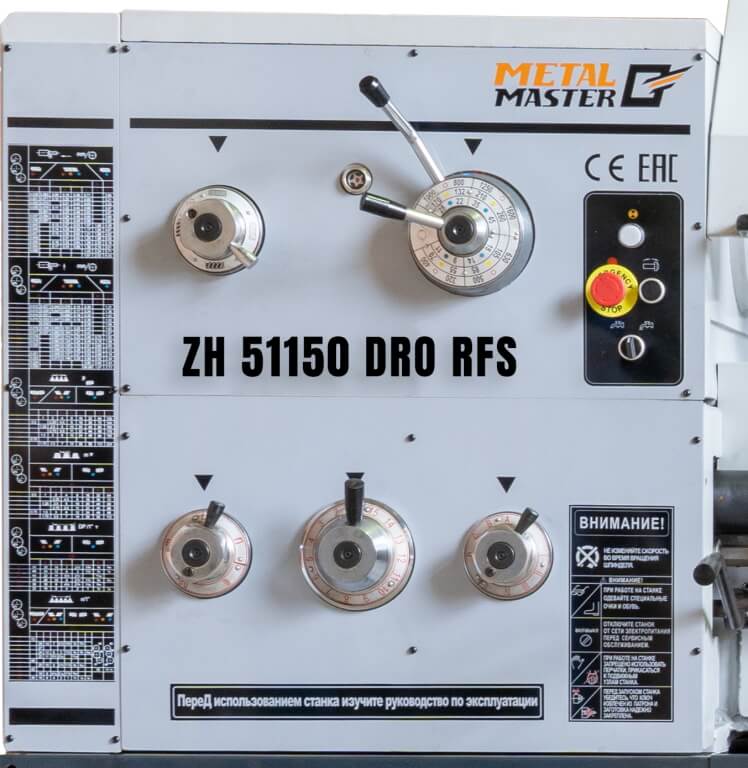

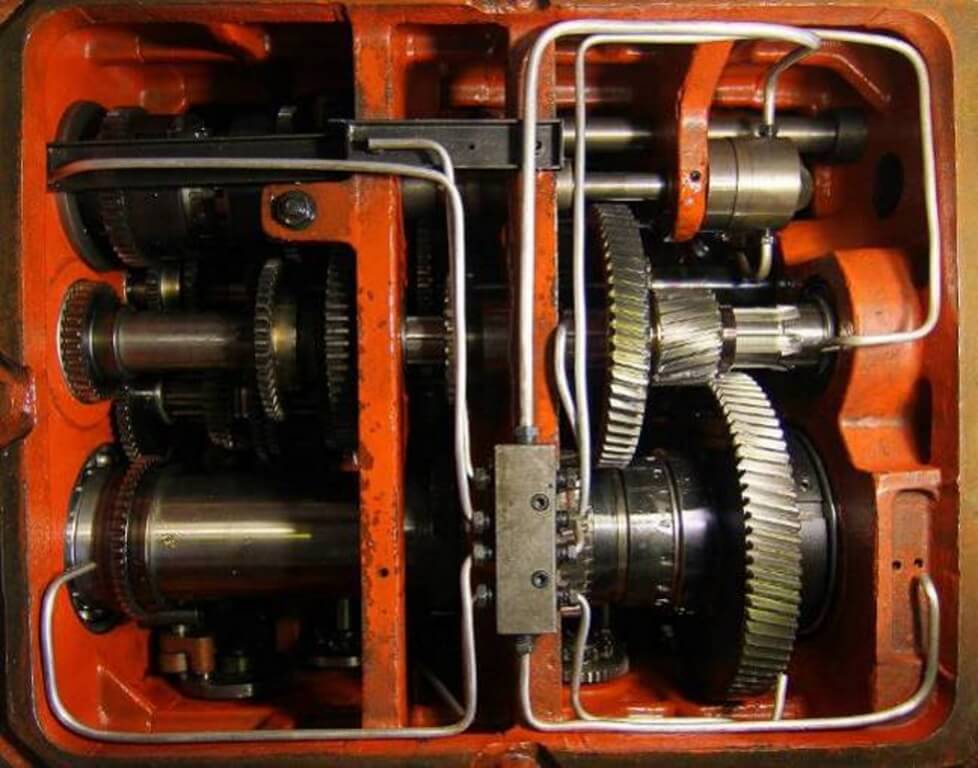

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

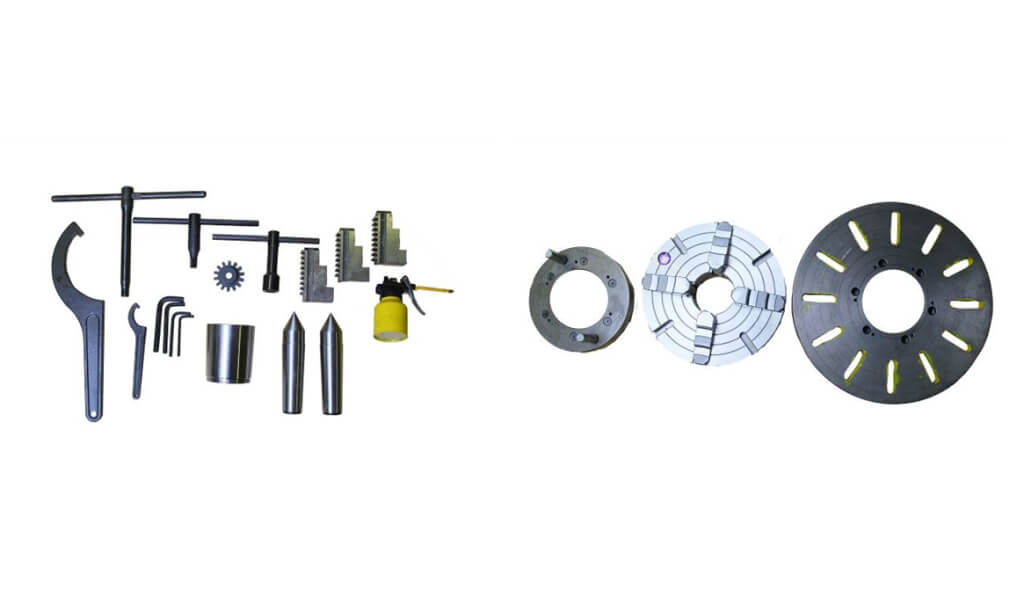

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон 250 мм
- 4-кулачковый патрон 320 мм
- План шайба 435 мм
- Подвижный люнет 6~100 мм
- Неподвижный люнет 6~125 мм
- Два упорных центра
- Ножной тормоз
- 3-х осевое УЦИ
- Функция быстрого перемещения суппорта
- Ящик с инструментами для обслуживания станка
- Система подачи СОЖ
- Станочная лампа
- Масленка
- Инструкция по эксплуатации на русском языке
Характеристики
- Количество передач
- 24
- Конус отверстия шпинделя
- 90-(1:20)
- Конус шпинделя задней бабки
- M.T.NO.5
- Торец шпинделя
- Cam lock D8
- Диапазон нарезаемых метрических резьб
- 0.5~224 /48
- Диапазон нарезаемых дюймовых резьб
- 72~1/8T.P.L/46
- Диапазон нарезаемых модульных резьб
- 0.5~112/42 MP
- Диапазон нарезаемых питчевых резьб
- 56~1/4 D.P/45
- Макс. диаметр над станиной, мм
- 500
- Макс. диаметр над поперечными салазками, мм
- 300
- Макс. диаметр над выемкой в станине, мм
- 710
- Расстояние между центрами, мм
- 1500
- Ширина станины, мм
- 405
- Диаметр отверстия шпинделя, мм
- 82
- Диапазон скоростей шпинделя об/мин
- 9~1600
- Диапазонпродольной подачи, мм
- 0.028-6.43
- Диапазон поперечной подачи, мм
- 0.012-2.73
- Диаметр пиноли задней бабки, мм
- 75
- Макс. ход пиноли задней бабки, мм
- 150
- Поперечный ход задней бабки
- ±15mm
- Макс. ход верхней салазки, мм
- 145
- Макс. ход поперечных салазок, мм
- 360
- Максимальная сечение резца, мм
- 25 × 25
- Мощность двигателя, кВт
- 7.5
- Габариты, мм
- 3200 × 1150 × 1800
- Масса нетто
- 3150
