Промышленные: Metal Master ZX41100 DRO
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 52 мм.
Вылет пиноли задней бабки – 120 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.
Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
Все рукоятки оснащены четкими и удобными лимбами.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

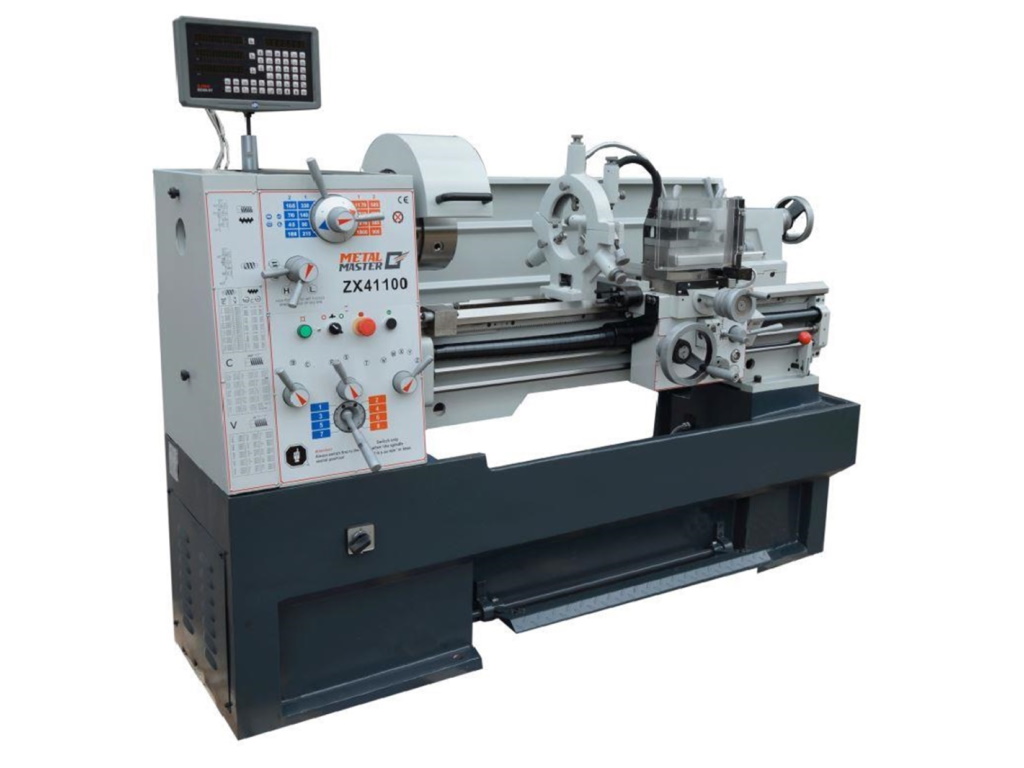

Metal Master ZX41100 DRO – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 200 + обратные кулачки;
- Патрон четырехкулачковый 250 мм;
- Планшайба;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
Характеристики
- Макс. диаметр над станиной
- диаметр 410
- Макс. диаметр над выемкой в станине
- диаметр 580
- Макс. диаметр над поперечными салазками
- диаметр 255
- Расстояние между центрами
- 1000
- Диаметр отверстия шпинделя
- 52
- Количество передач
- 16
- Диапазон скоростей шпинделя
- Конус отверстия шпинделя
- MT6
- Конус шпинделя задней бабки
- MT4
- Торец шпинделя
- D1-6
- Макс. ход поперечных салазок
- 210
- Макс. ход верхней салазки
- 140
- Макс. ход шпинделя задней бабки
- 120
- Ширина станины
- 250
- Максимальная сечение резца
- 20 × 20
- Автоматическая продольная подача
- 0.05-1.7 /об
- Автоматическая поперечная подача
- 0.029-1.019 /об
- Диапазон нарезаемых метрических резьб
- 0.2-14 /об (42 видов)
- Диапазон нарезаемых дюймовых резьб
- 2-72 ниток/дюй (39 видов)
- Диапазон нарезаемых модульных резьб
- 0.3-3.5 МР (18 видов)
- Диапазон нарезаемых питчевых резьб
- 8-44 DP (21 вид)
- Мощность двигателя
- 2.2/3.3
- Напряжение питания
- 380 В, 50 Гц
- Габаритные размеры станка (ДхШхВ)
- 1950 × 840 × 1300
- Габаритные размеры упаковки (ДхШхВ)
- 2070 × 926 × 1635
- Вес нетто/брутто
- 1350/1550
