Токарно-винторезный станок Metal Master Z46100 RFS
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

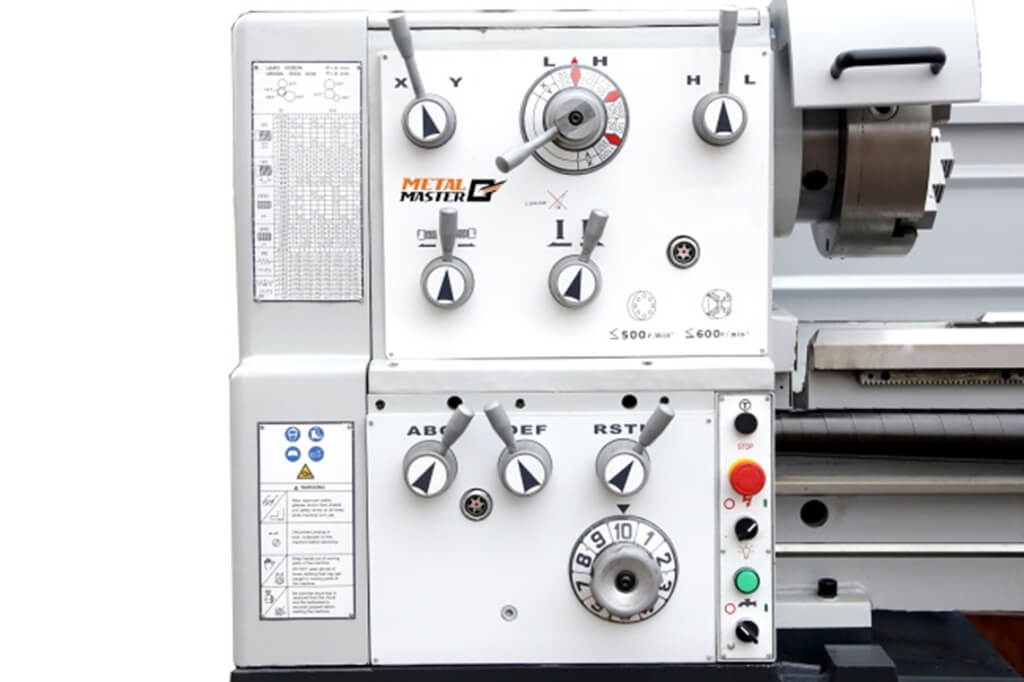

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

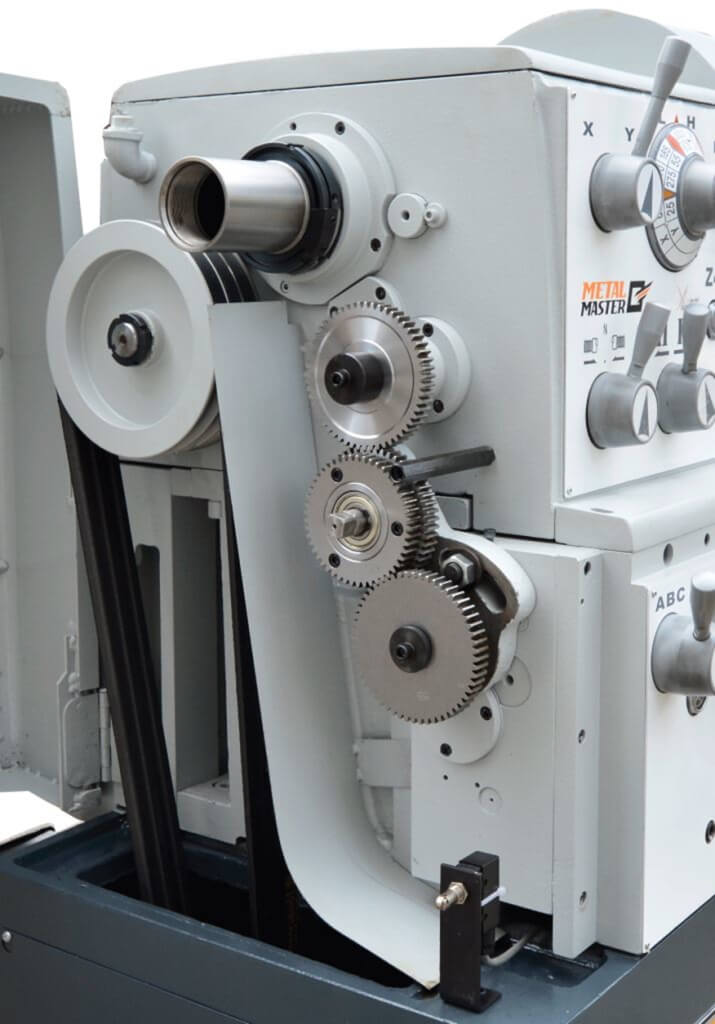

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

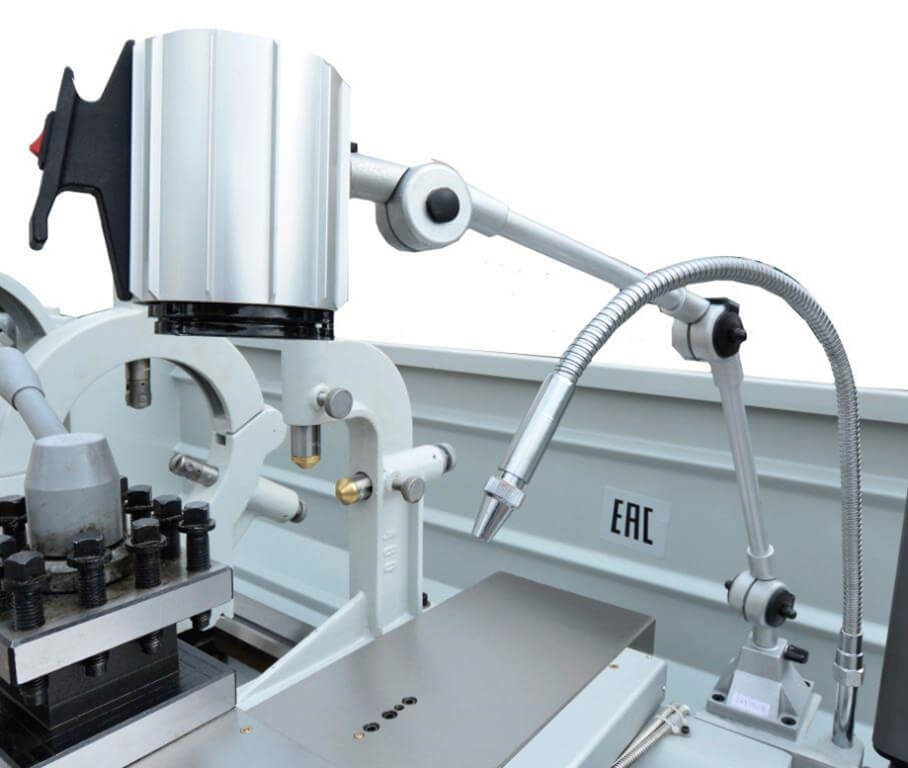

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

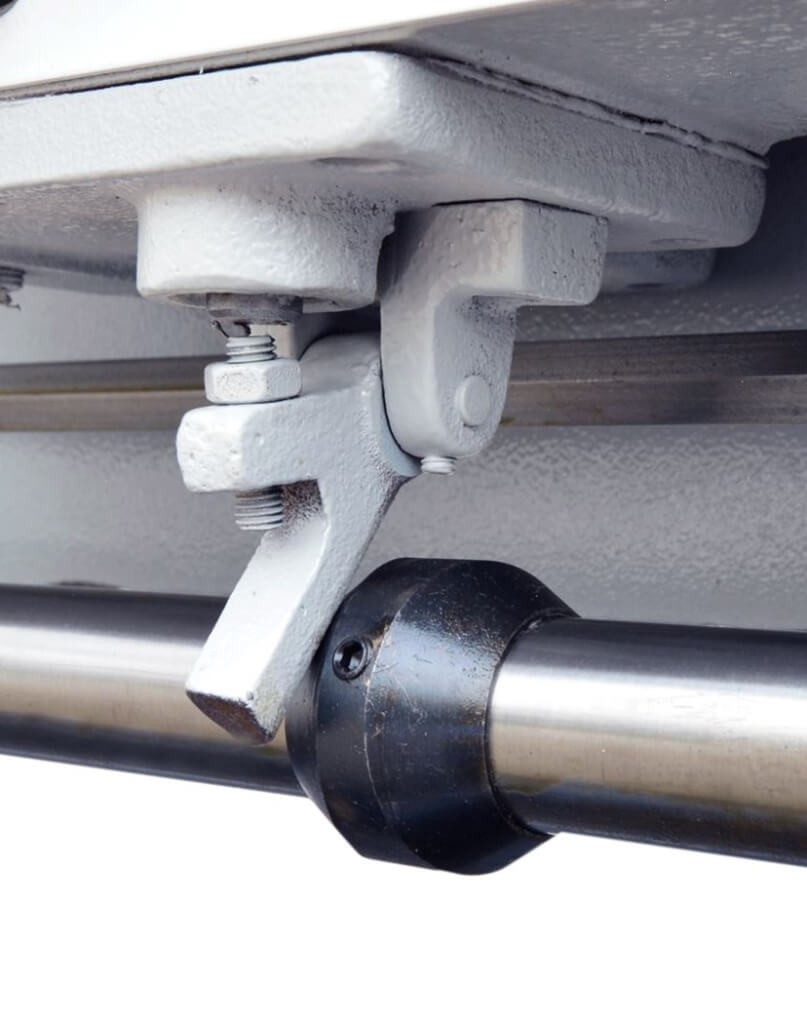

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

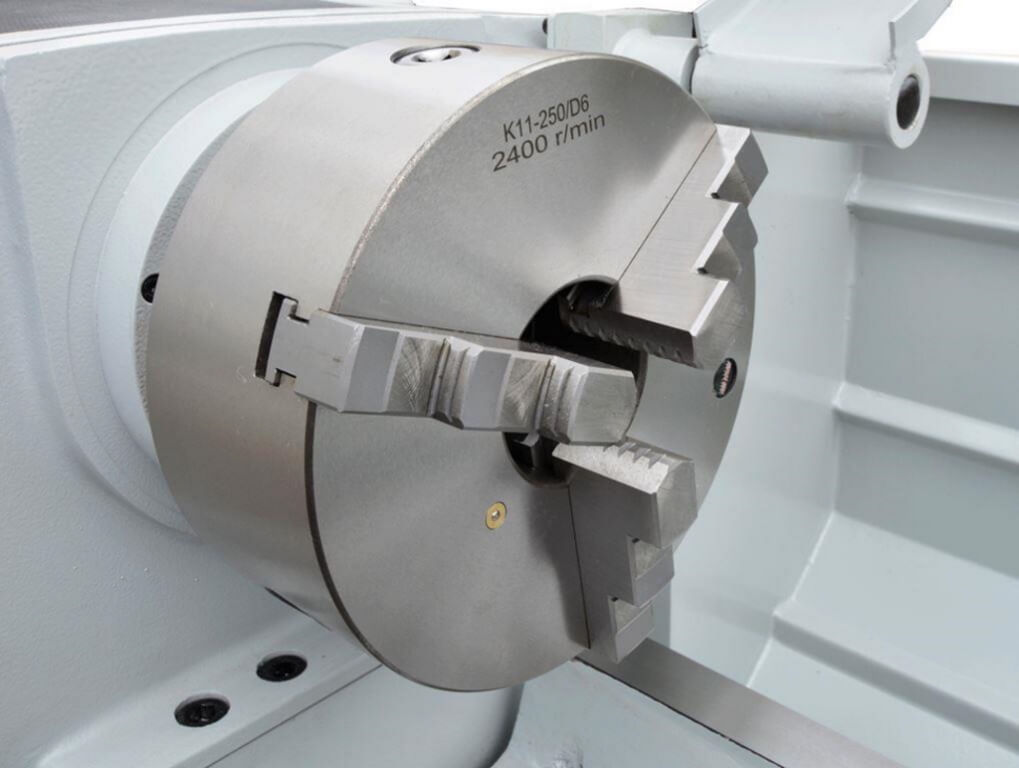

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

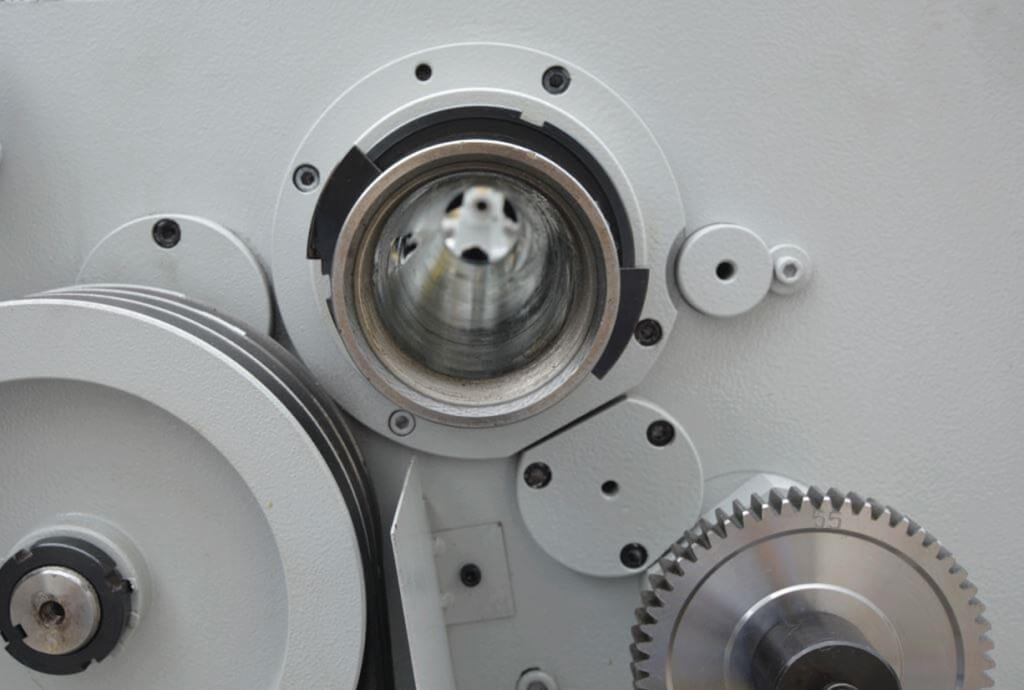

Внутренний диаметр шпинделя составляет 58 мм.

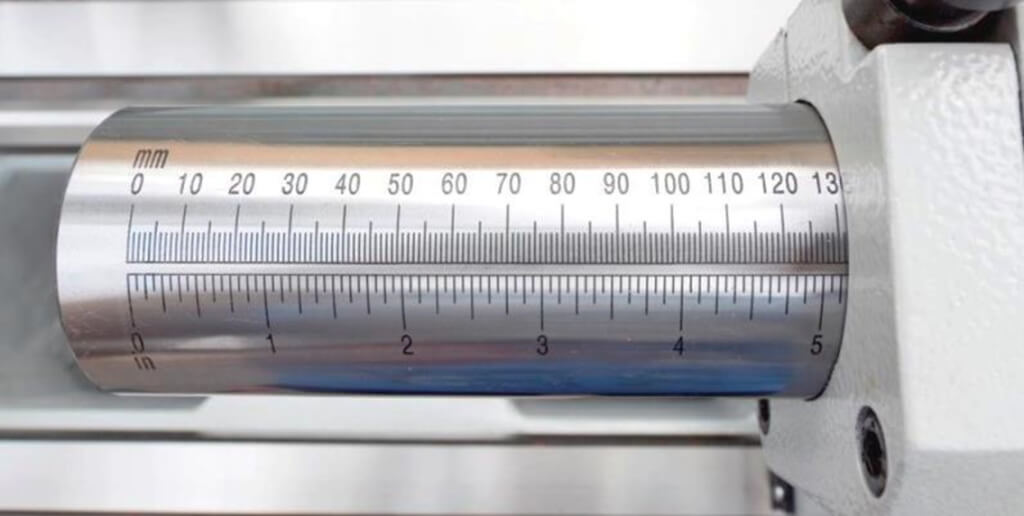

Вылет пиноли задней бабки – 128 мм.

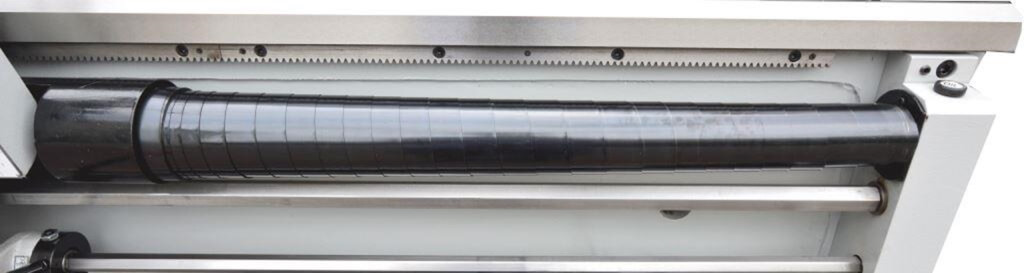

На ходовой винт смонтирован защитный кожух для защиты от стружки.

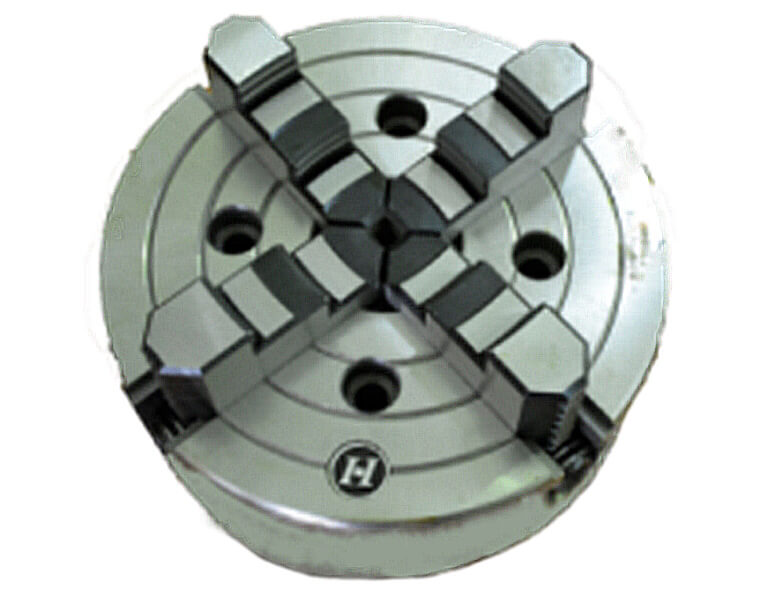

Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.

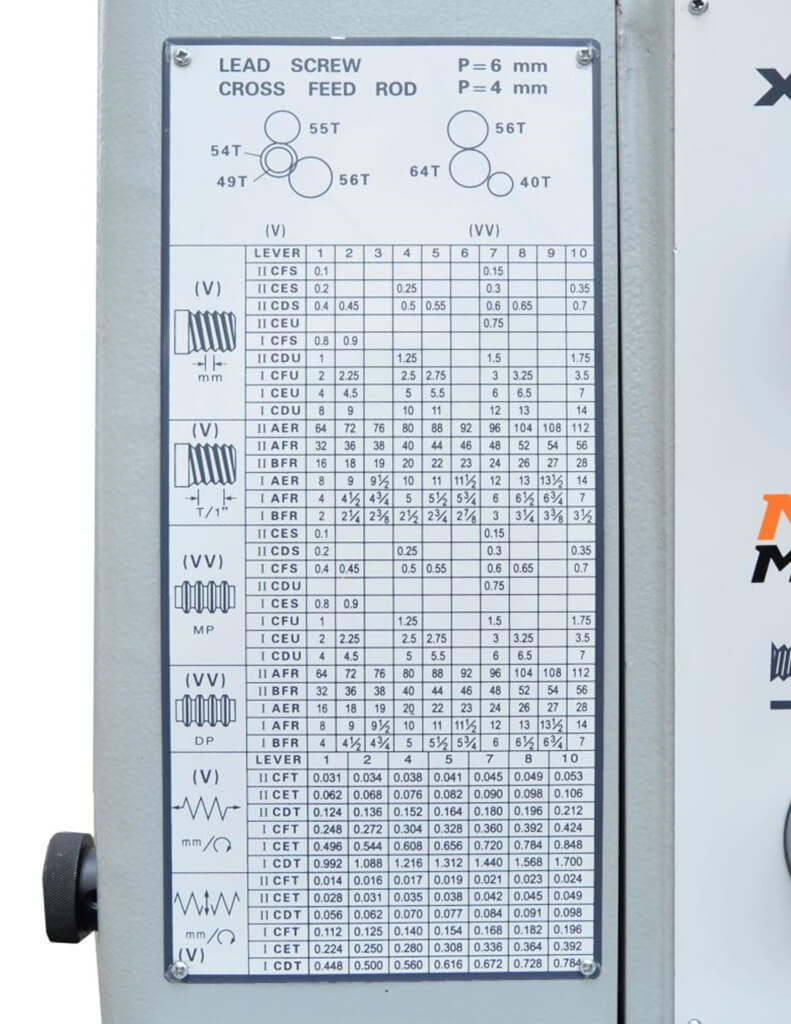

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

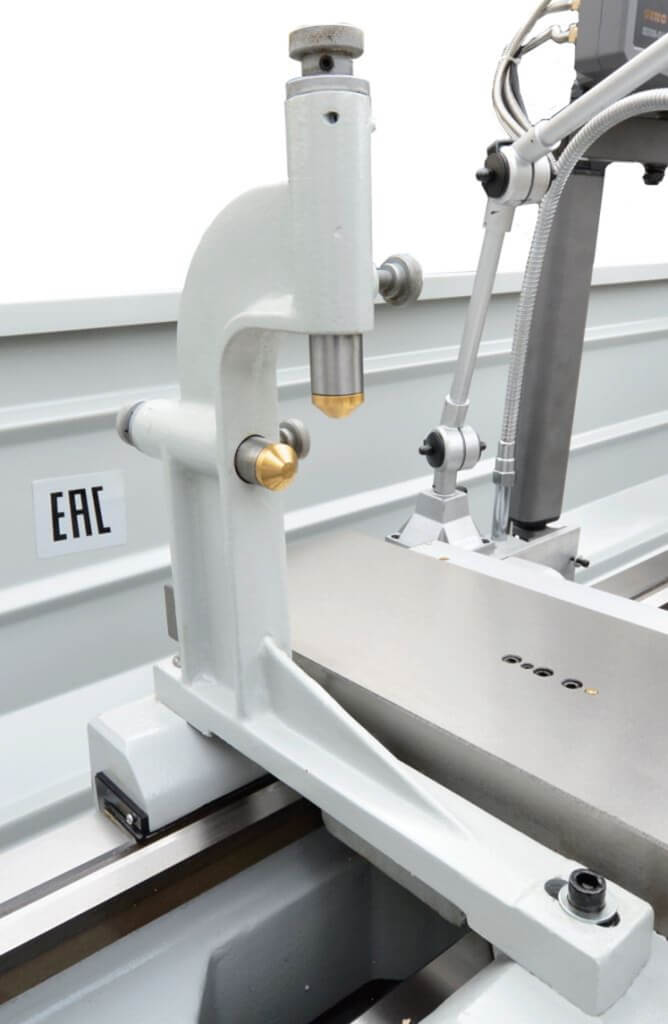

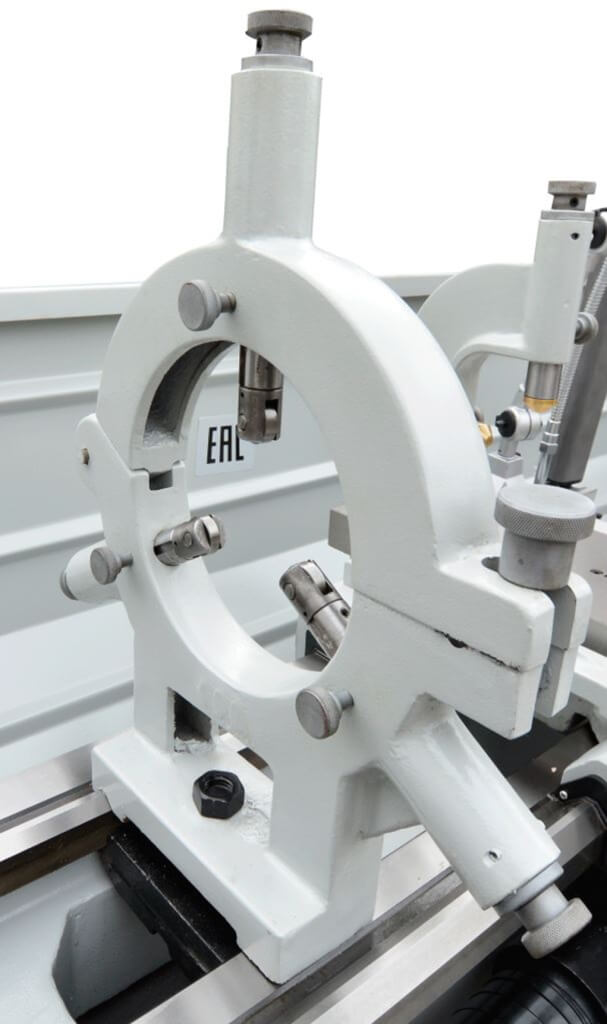

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

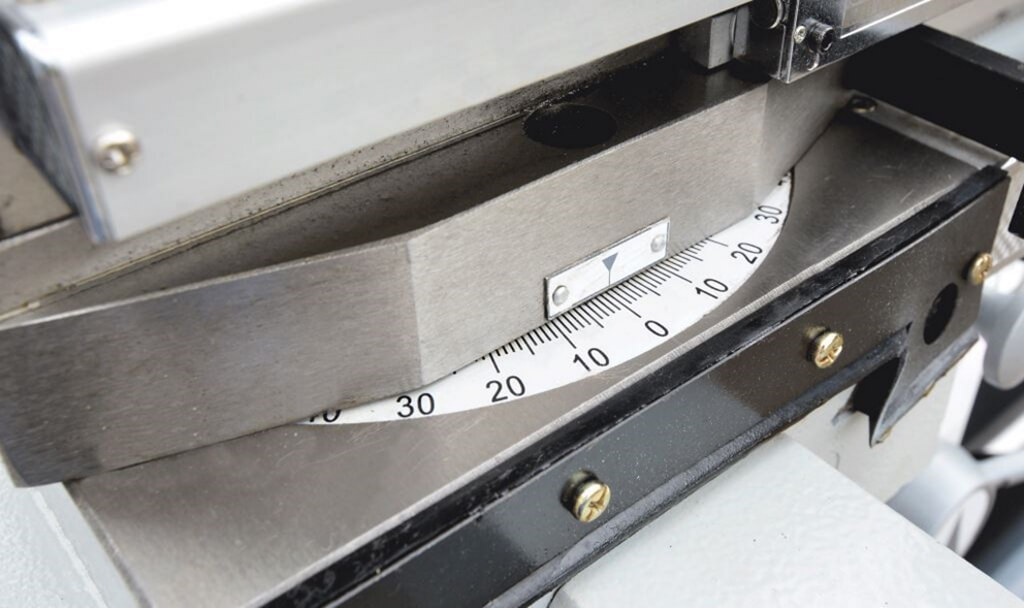

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

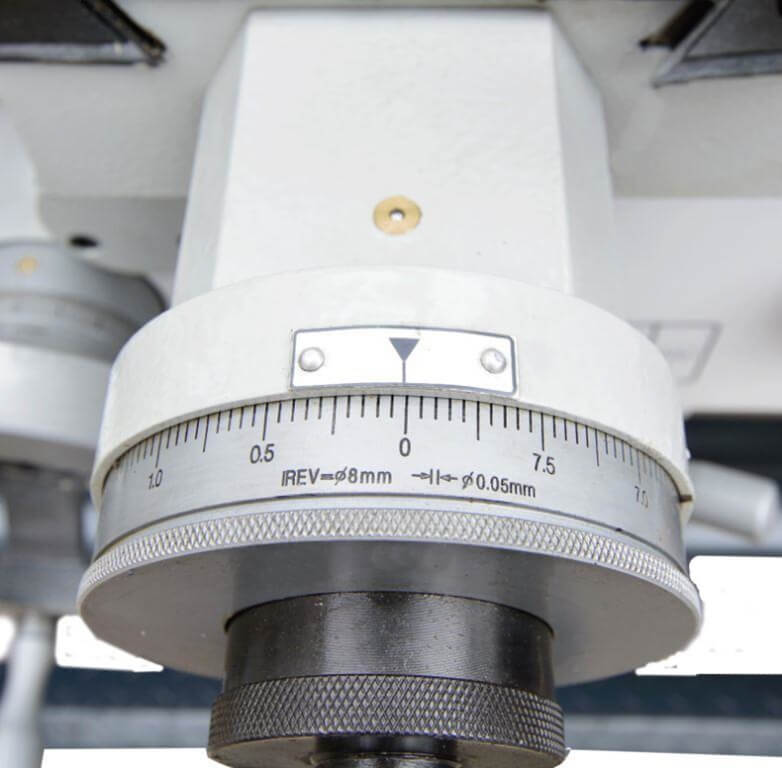

Все рукоятки оснащены четкими и удобными лимбами.

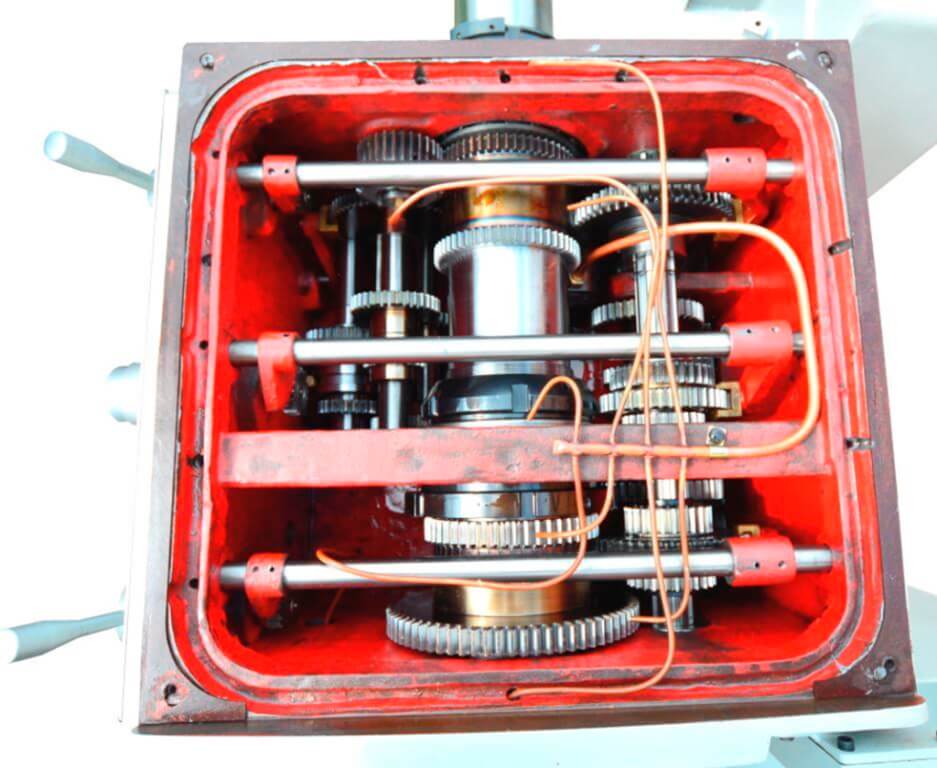

12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

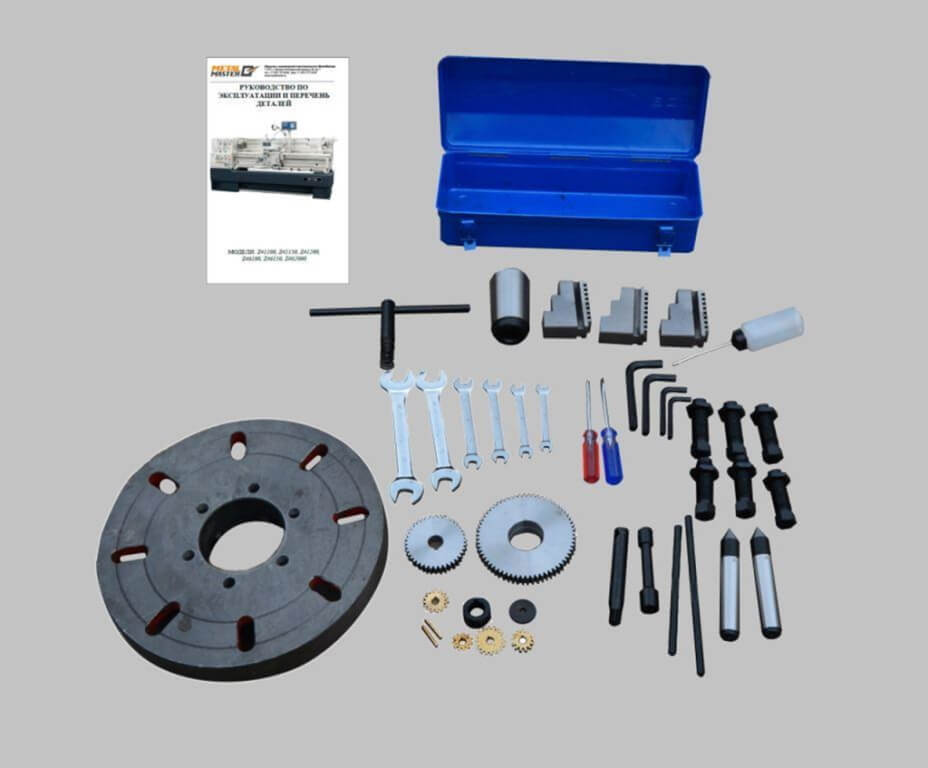

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.

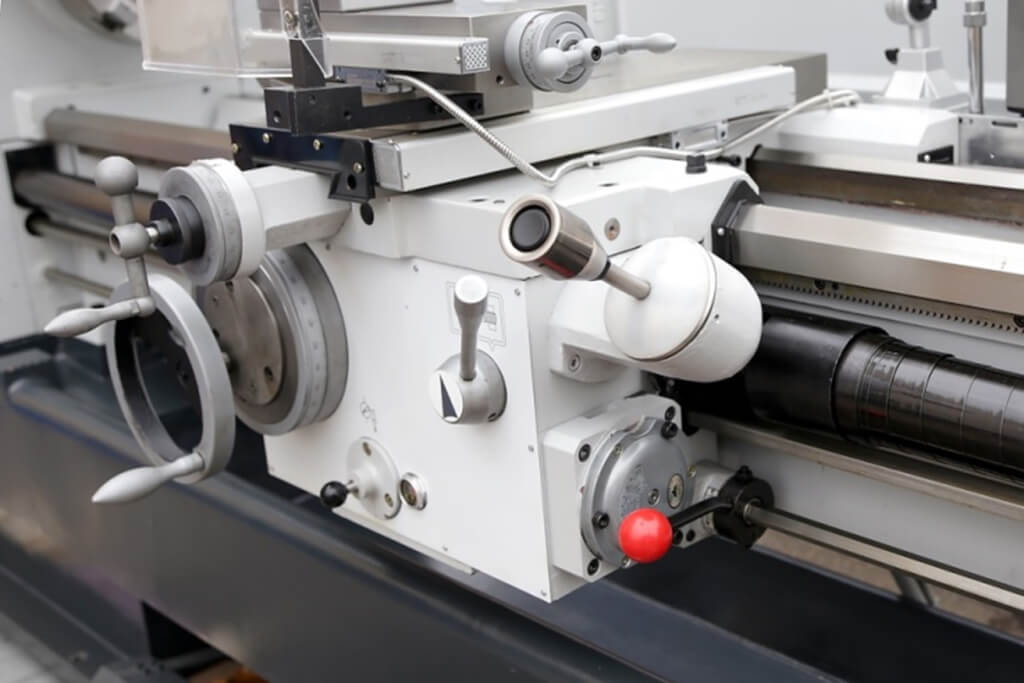

Станок оснащен функцией быстрого перемещения суппорта.

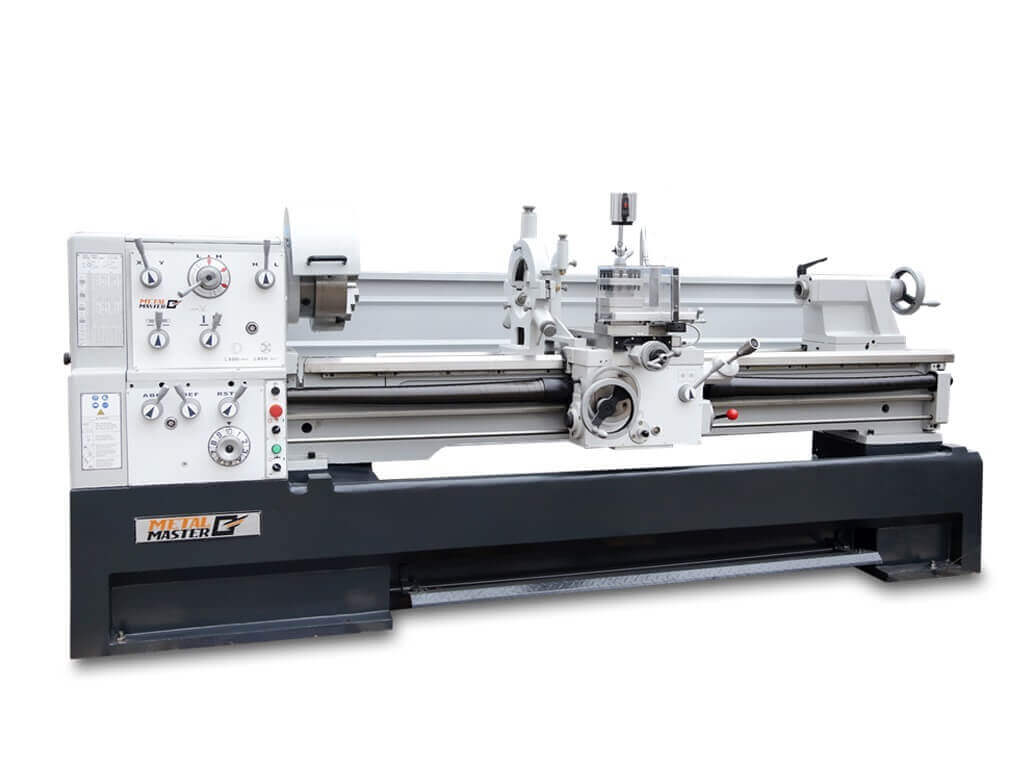

Metal Master Z46100 RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб
В стандартную комплектацию станка входят:
- Система подачи СОЖ;
- Патрон трехкулачковый 250 + обратные кулачки;
- Патрон четырехкулачковый 300 мм;
- Планшайба 350 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
Характеристики
- Макс. диаметр над станиной
- диаметр 460
- Макс. диаметр над выемкой в станине
- диаметр 690
- Макс. диаметр над поперечными салазками
- диаметр 270
- Расстояние между центрами
- 1000
- Диаметр отверстия шпинделя
- 58
- Количество передач
- 12
- Диапазон скоростей шпинделя
- Конус отверстия шпинделя
- MT6
- Торец шпинделя
- D1-6
- Макс. ход поперечных салазок
- 285
- Макс. ход верхней салазки
- 128
- Ширина станины
- 300
- Максимальная сечение резца
- 25 × 25
- Автоматическая продольная подача
- 0.056-3.133 /об.
- Автоматическая поперечная подача
- 0.019-1.058 /об.
- Диапазон нарезаемых метрических резьб
- 0.1-14 /об (41 тип)
- Диапазон нарезаемых дюймовых резьб
- 2-112 ниток/дюй (60 типов)
- Диапазон нарезаемых модульных резьб
- 0.1-7 МР (34 типа)
- Диапазон нарезаемых питчевых резьб
- 4-112 DP (50 типов)
- Мощность двигателя
- 5.5
- Напряжение питания
- 380 В, 50 Гц
- Габаритные размеры станка (ДхШхВ)
- 2200 × 1080 × 1370
- Габаритные размеры упаковки (ДхШхВ)
- 2250 × 1130 × 1560
- Вес нетто/брутто
- 1720/2045
- Конус пиноли задней бабки
- MT 4
- Макс. ход пиноли задней бабки
- 128
- Диаметр пиноли задней бабки
- 60
