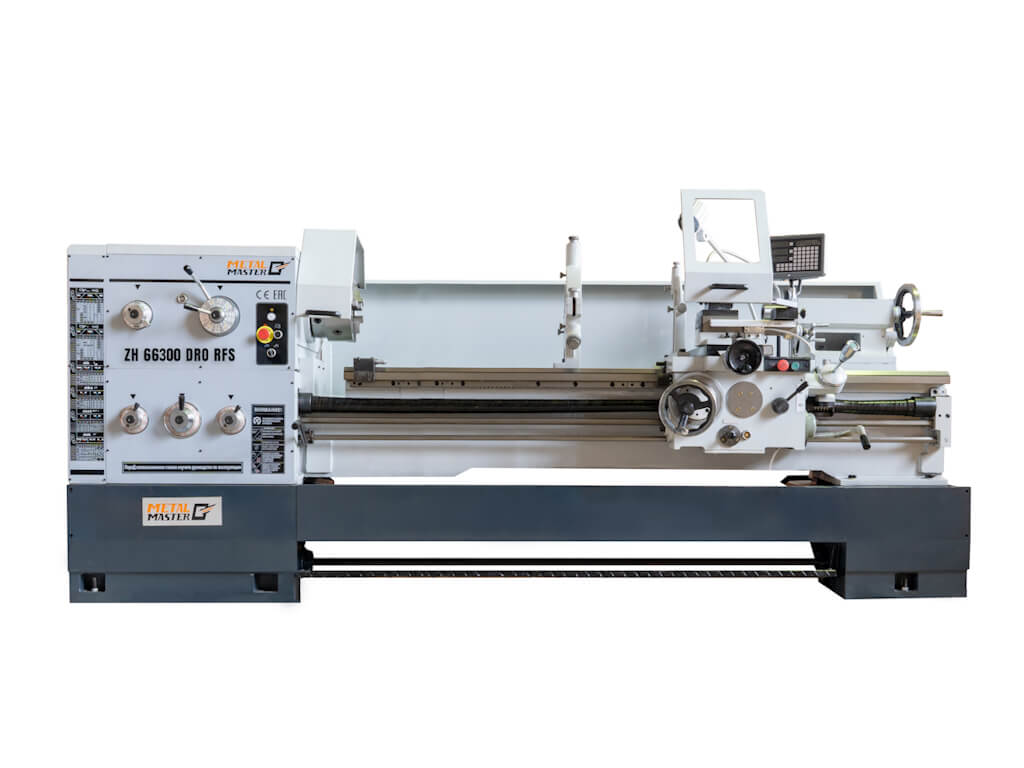

Универсальный токарно-винторезный станок Metal Master ZH 66300 DRO RFS
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

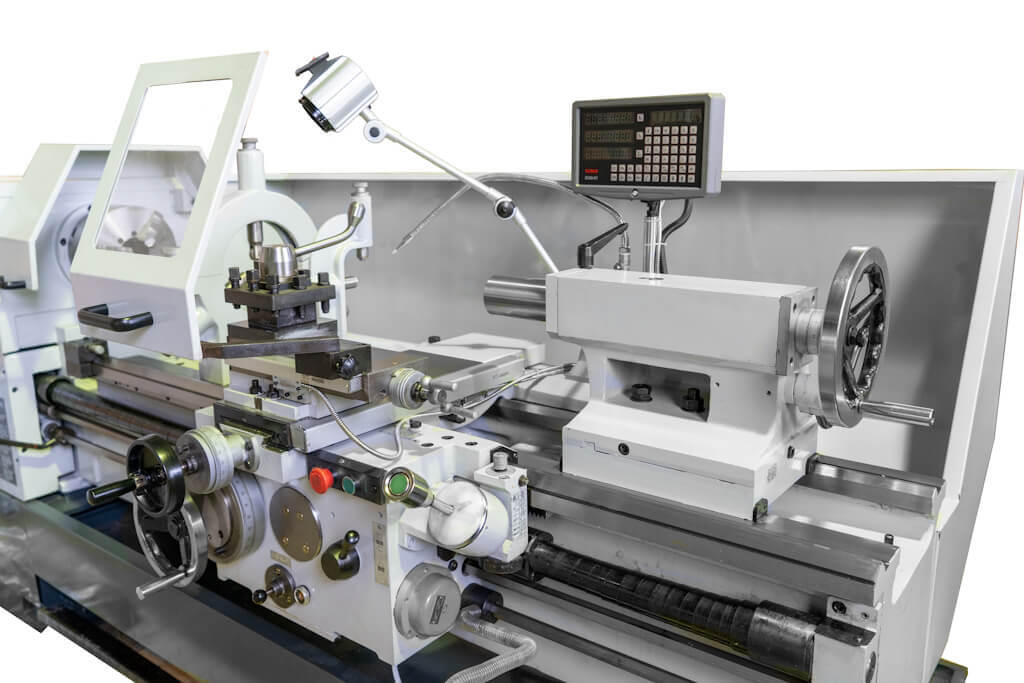

Metal Master ZH 66300 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

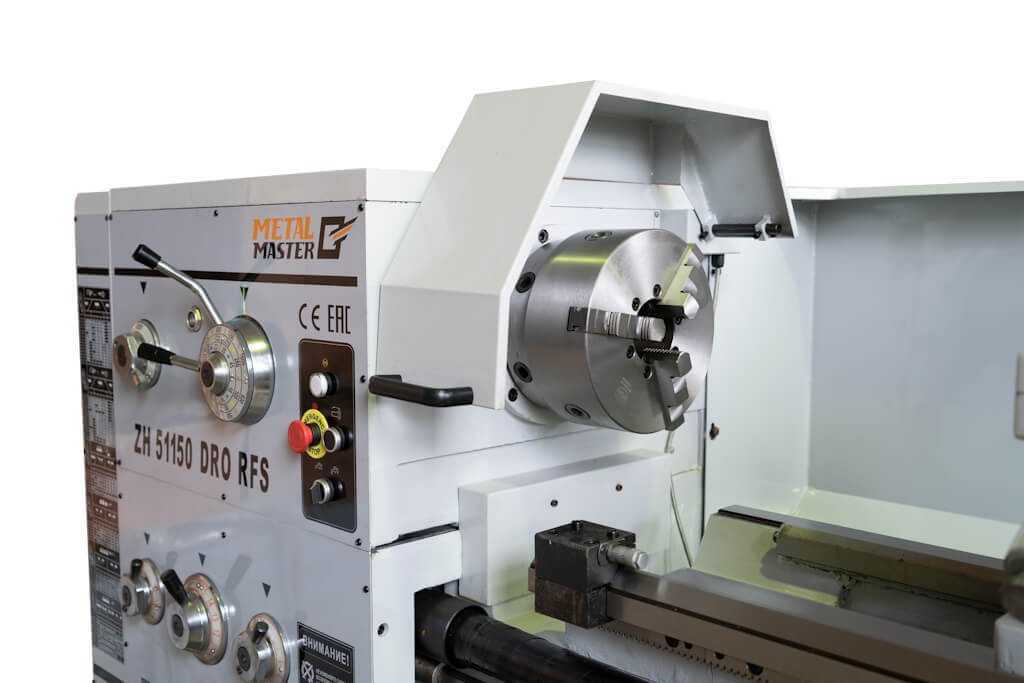

Модель оснащена трехкулачковым патроном диаметром 320 мм с универсальными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 105 мм.

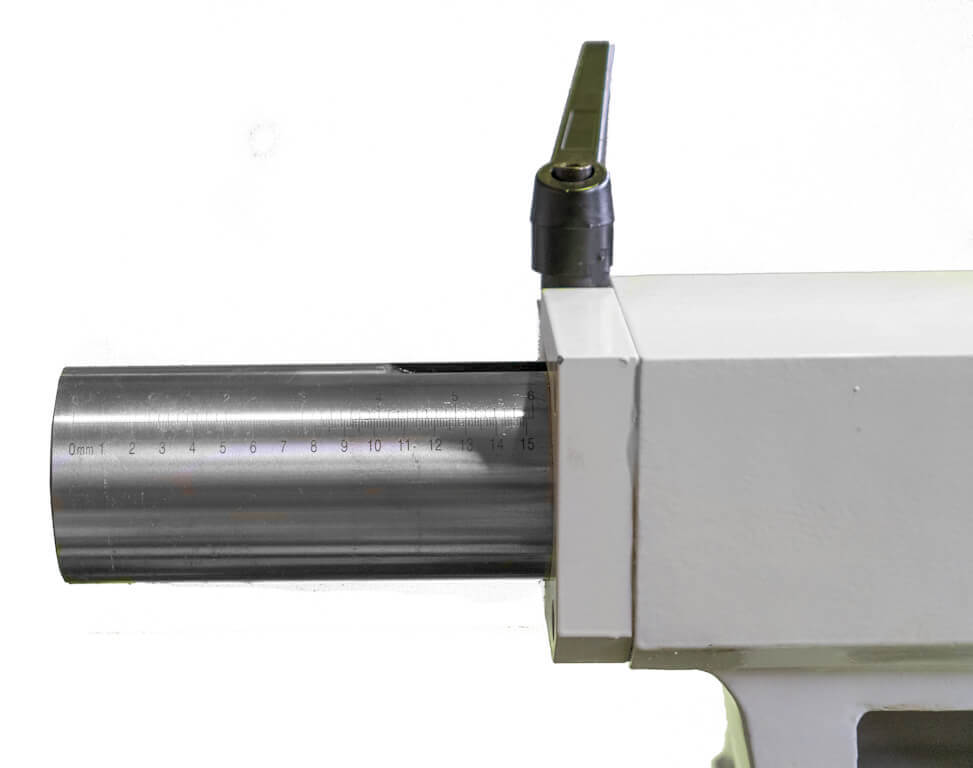

Вылет пиноли задней бабки – 150 мм.

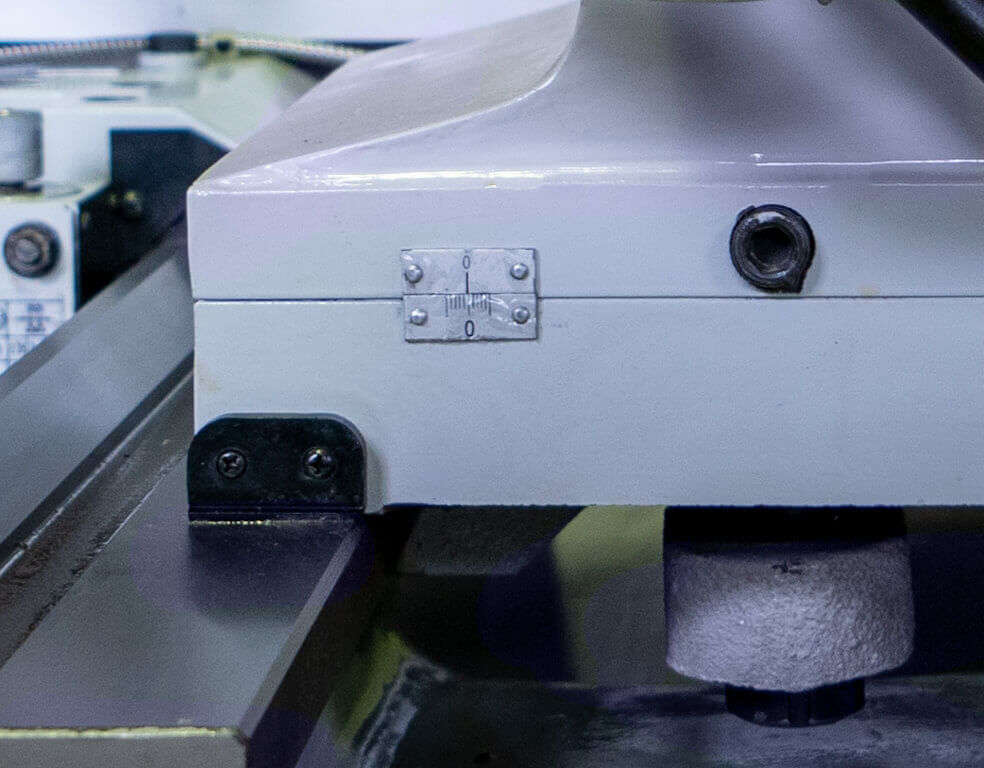

Поперечное смещение составляет ±15 мм

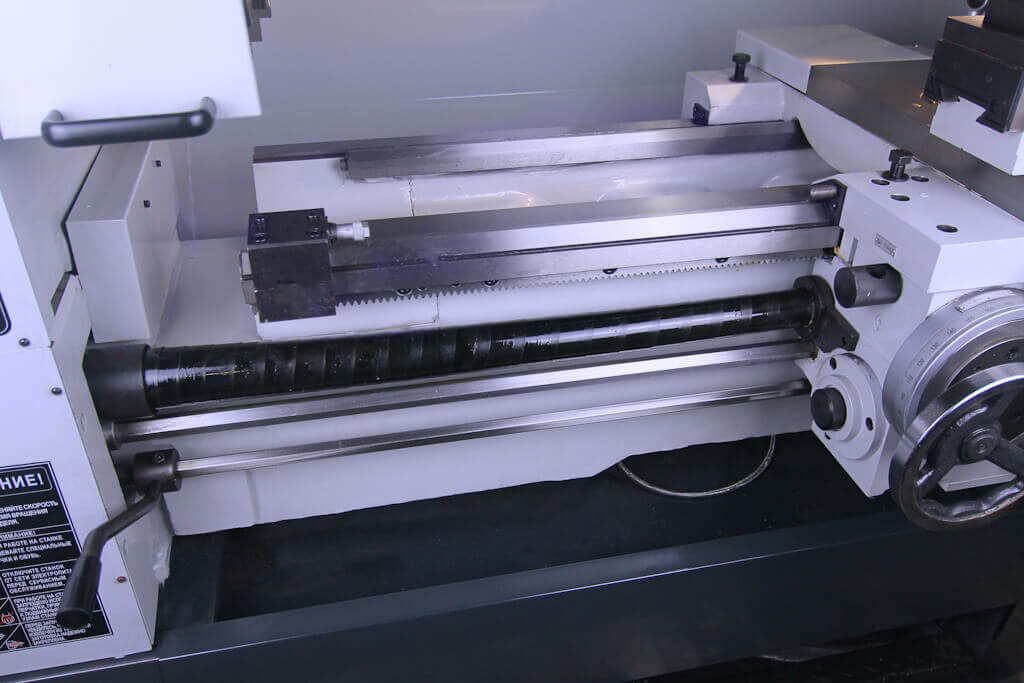

На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон диаметром 400 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

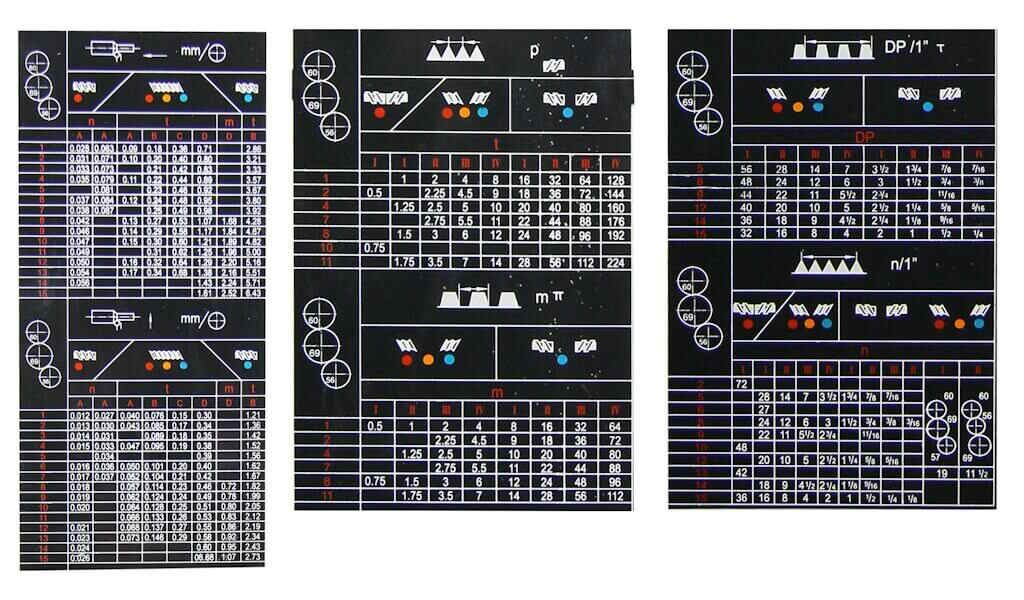

Каждый станок серии ZH имеет удобную и понятную таблицу резьб и подач.

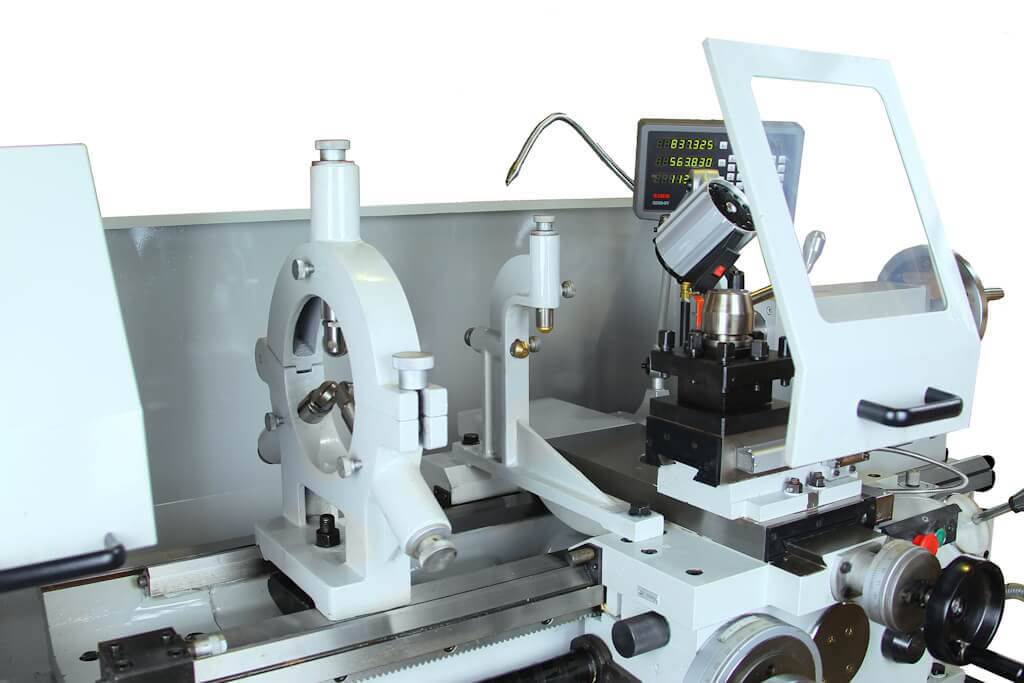

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 6~100 мм
Диапазон неподвижного люнета 6~125 мм

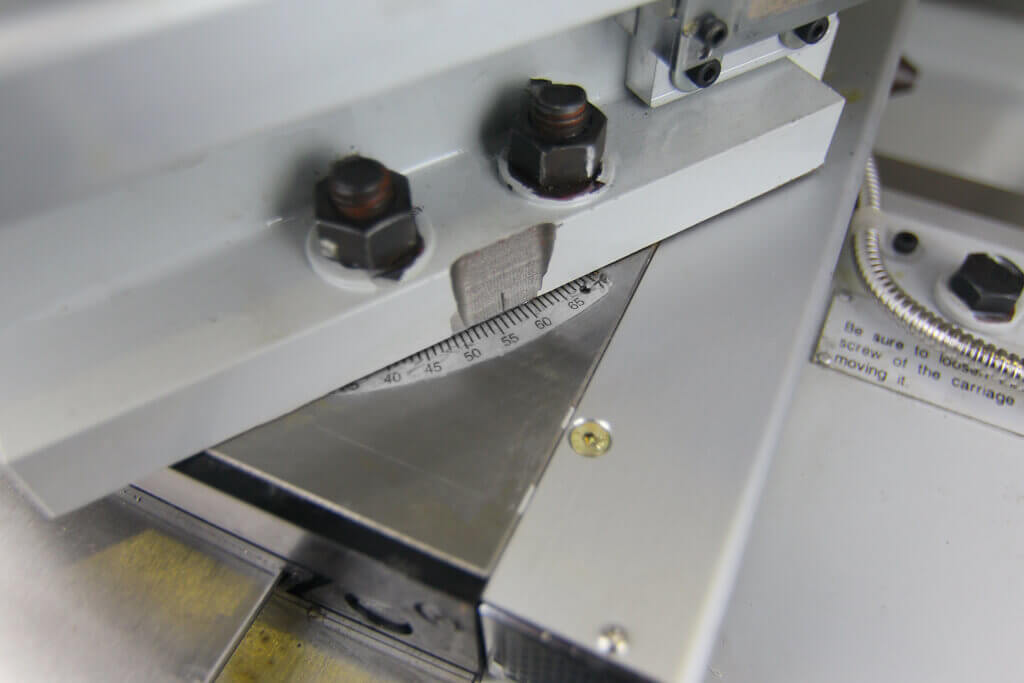

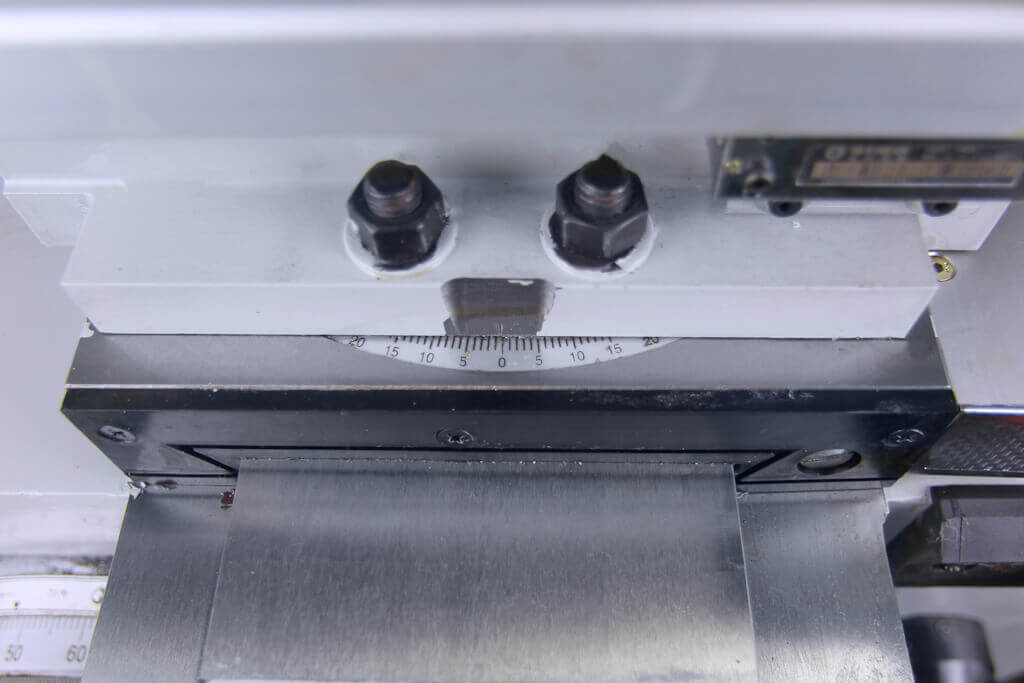

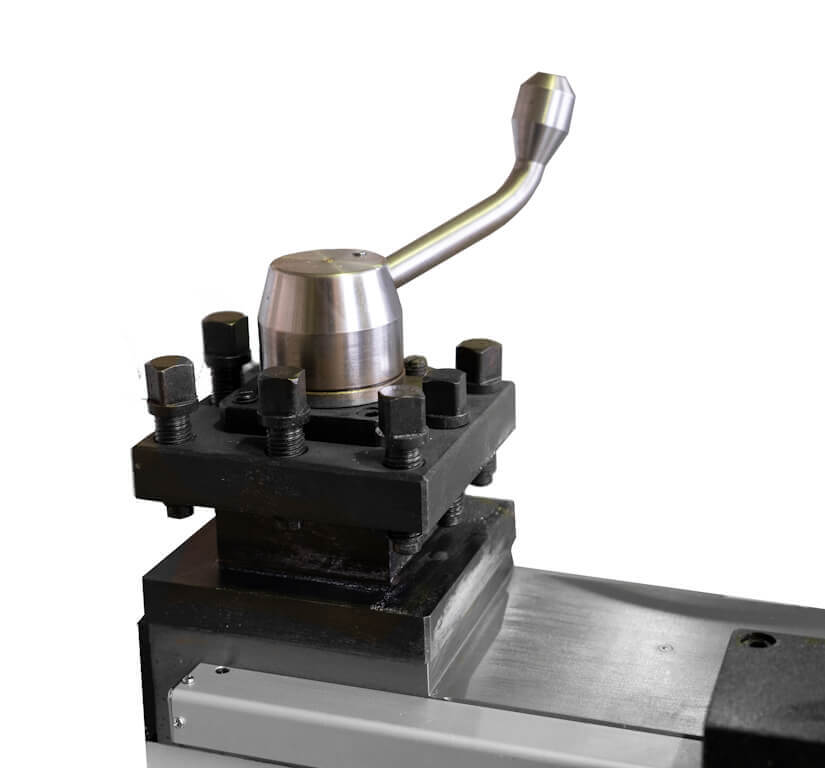

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Цена деления лимба продольной подачи - 1 мм
Цена деления лимба поперечной подачи – 0,1 мм.
Цена деления лимба тонкой продольной подачи - 0.05 мм

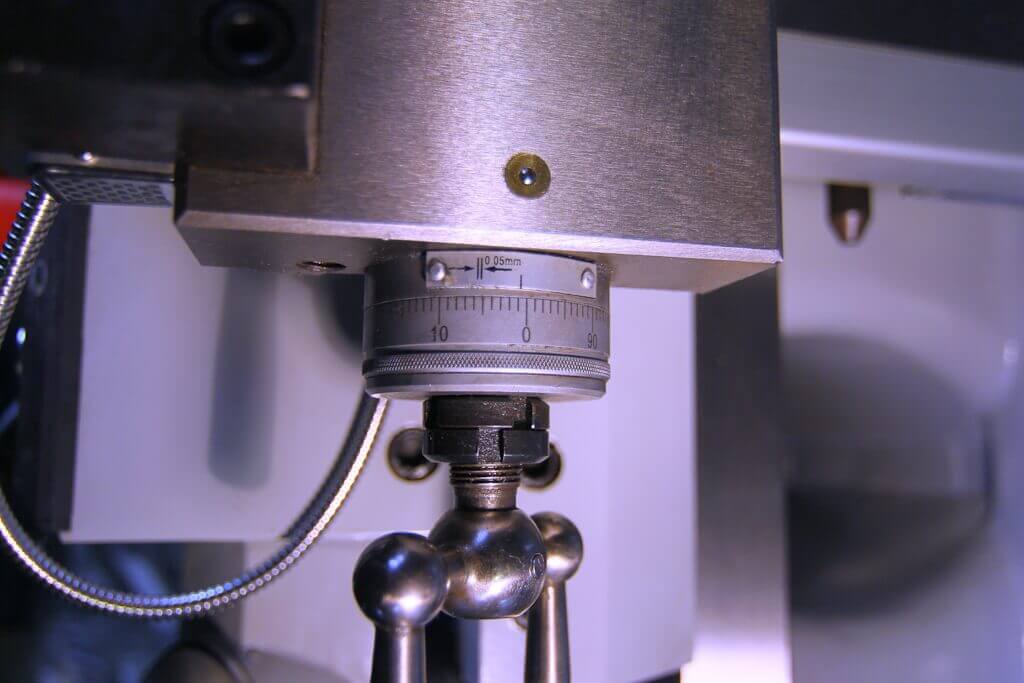

Цена деления лимба задней бабки 0,05мм

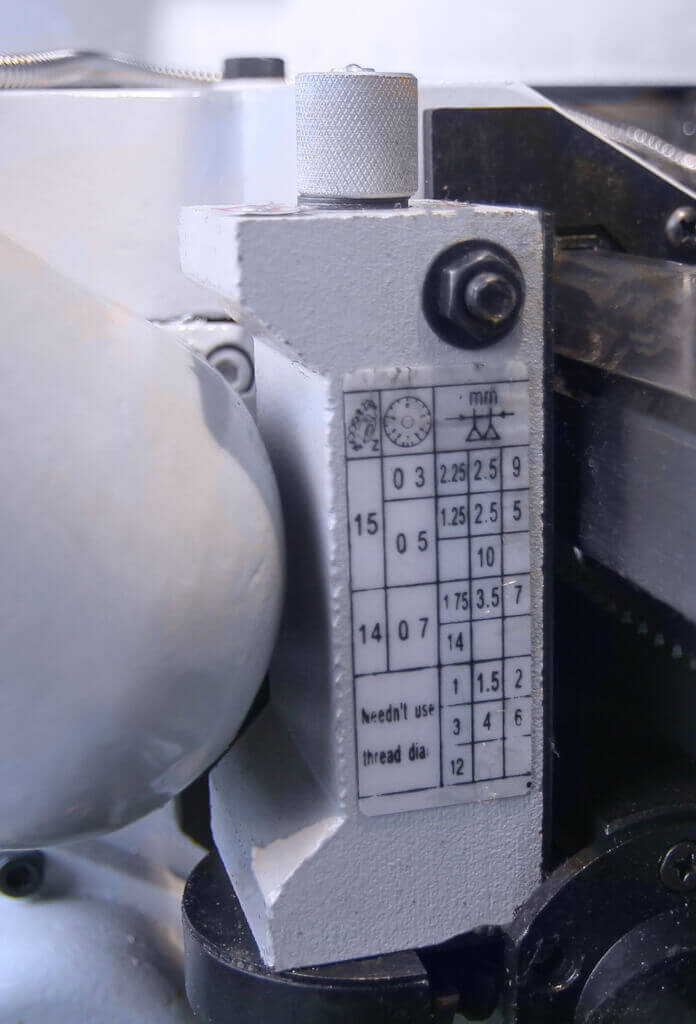

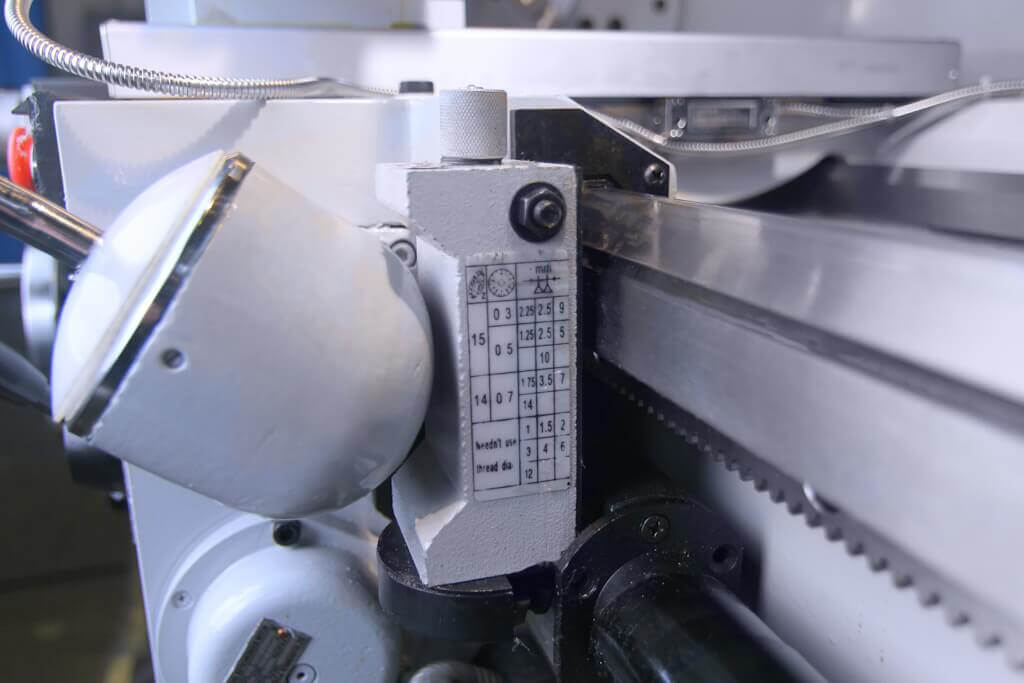

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
Все подвижные части станка оснащены тавотницами.
24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
В ЗИП входят ключи, масленка, универсальные кулачки, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация:
- 3-х кулачковый патрон 320 мм
- 4-кулачковый патрон 400 мм
- Планшайба 435 мм
- Подвижный люнет 6~100 мм
- Неподвижный люнет 6~125 мм
- Два упорных центра
- Ножной тормоз
- 3-х осевое УЦИ
- Функция быстрого перемещения суппорта
- Ящик с инструментами для обслуживания станка
- Система подачи СОЖ
- Станочная лампа
- Масленка
- Инструкция по эксплуатации на русском языке
Характеристики
- Количество передач
- 24
- Конус отверстия шпинделя
- 113-(1:20)
- Конус шпинделя задней бабки
- MT 5
- Торец шпинделя
- Cam lock D8
- Диапазон нарезаемых метрических резьб
- 1~224 (22 вида)
- Диапазон нарезаемых дюймовых резьб
- 72~1/8 T.P.I/ (26 видов)
- Диапазон нарезаемых модульных резьб
- 0.5~112 MP (18 видов)
- Диапазон нарезаемых питчевых резьб
- 56~1/4 DP (24 вида)
- Макс. диаметр над станиной, мм
- 660
- Макс. диаметр над поперечными салазками, мм
- 420
- Расстояние между центрами, мм
- 3000
- Ширина станины, мм
- 405
- Диаметр отверстия шпинделя, мм
- 105
- Диапазон скоростей шпинделя об/мин
- 9~1600
- Диапазон поперечной подачи, мм
- 0.027-1.07
- Диаметр пиноли задней бабки, мм
- 75
- Макс. ход пиноли задней бабки, мм
- 150
- Макс. ход верхней салазки, мм
- 145
- Макс. ход поперечных салазок, мм
- 360
- Максимальная сечение резца, мм
- 25 × 25
- Мощность двигателя, кВт
- 7.5
- Масса нетто/брутто, кг
- 4500/5250
- Длина выемки в станине, мм
- 230
- Макс. диаметр над выемкой в станине (ГАП), мм
- 870
- Диапазон продольной подачи, мм
- 0.063-2.52
- Габариты станка (ДхШхВ), мм
- 4500 × 1150 × 1800
- Габариты станка в упаковке (ДхШхВ), мм
- 4700 × 1150 × 2200
