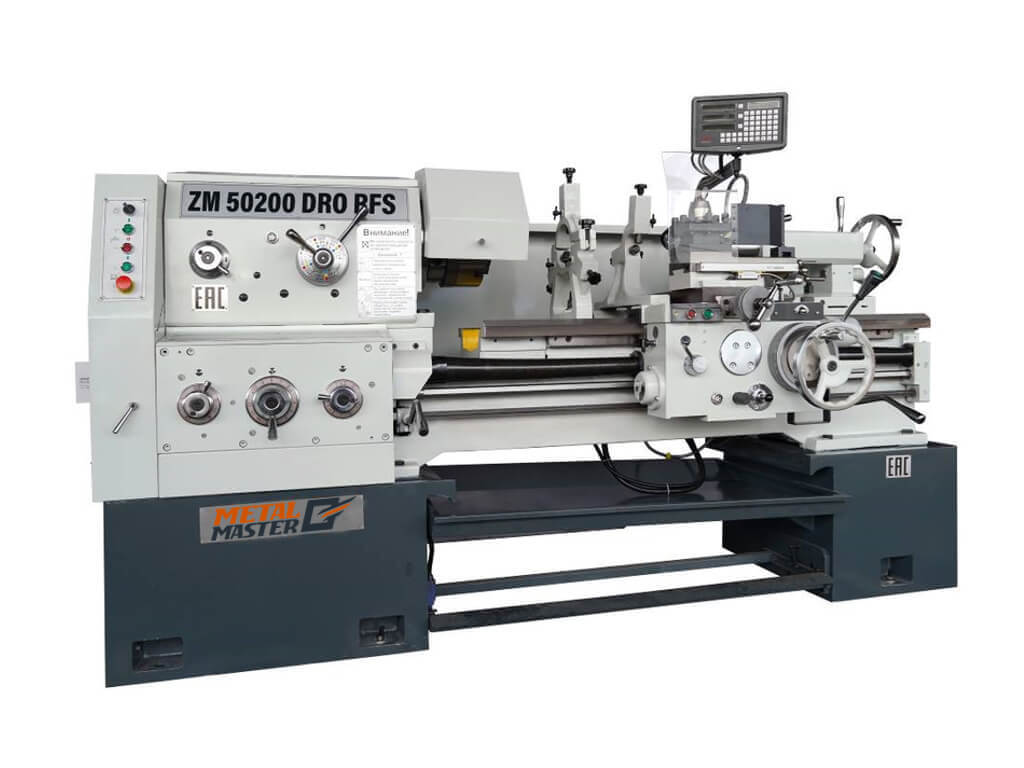

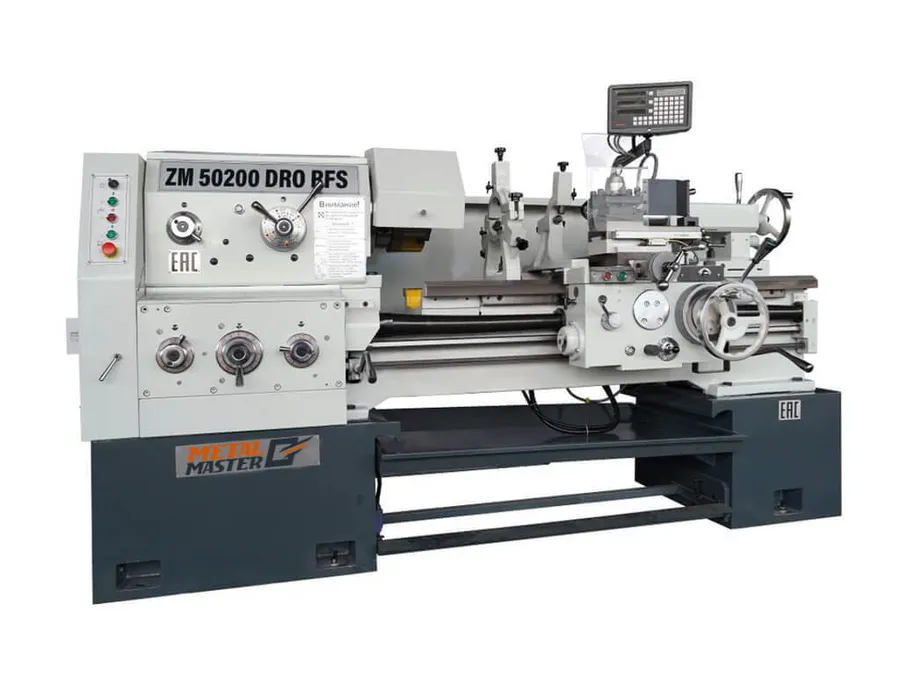

Токарно-винторезный станок Metal Master ZM 50200 DRO RFS
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Metal Master ZM 50200 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модульных и питчевых резьб.
Станок Metal Master ZM 50200 DRO RFS обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

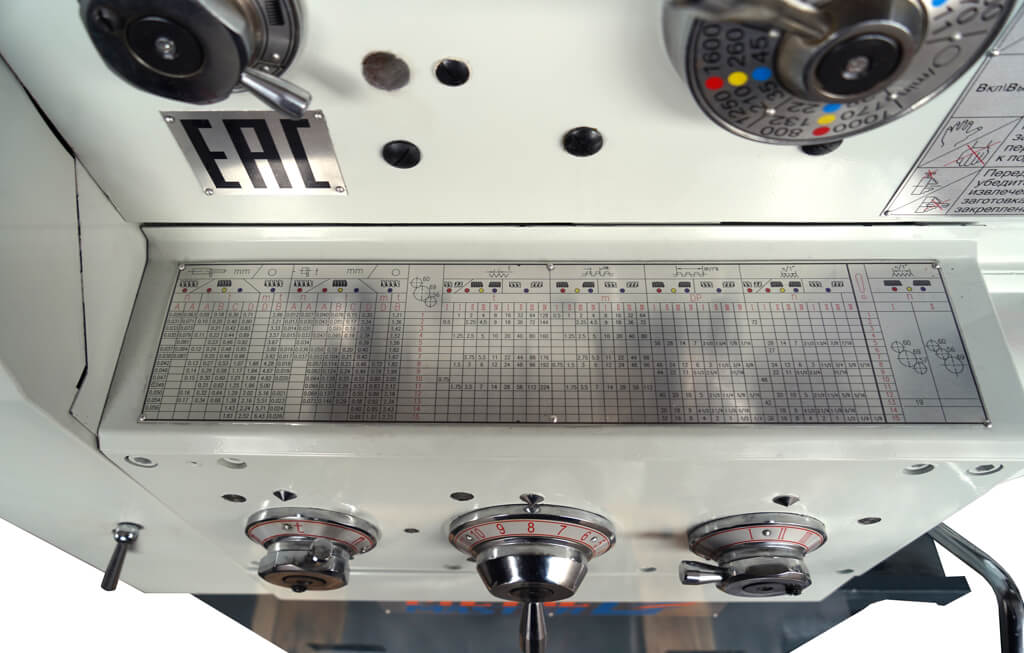

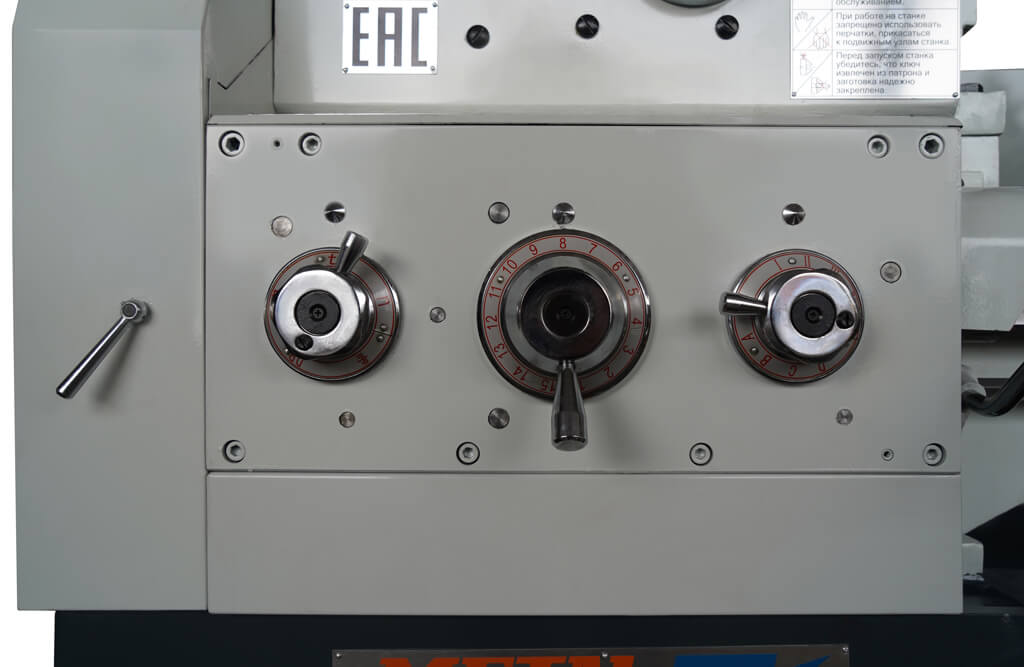

Станок имеет удобную и понятную таблицу резьб и подач. Выбор шага резьб и подач осуществляется с помощью переключения рычагов.
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты.

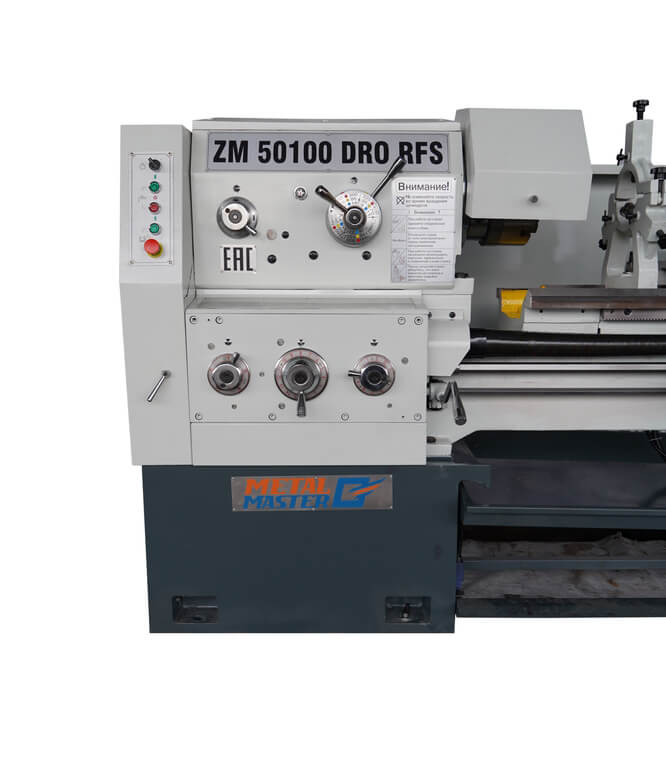

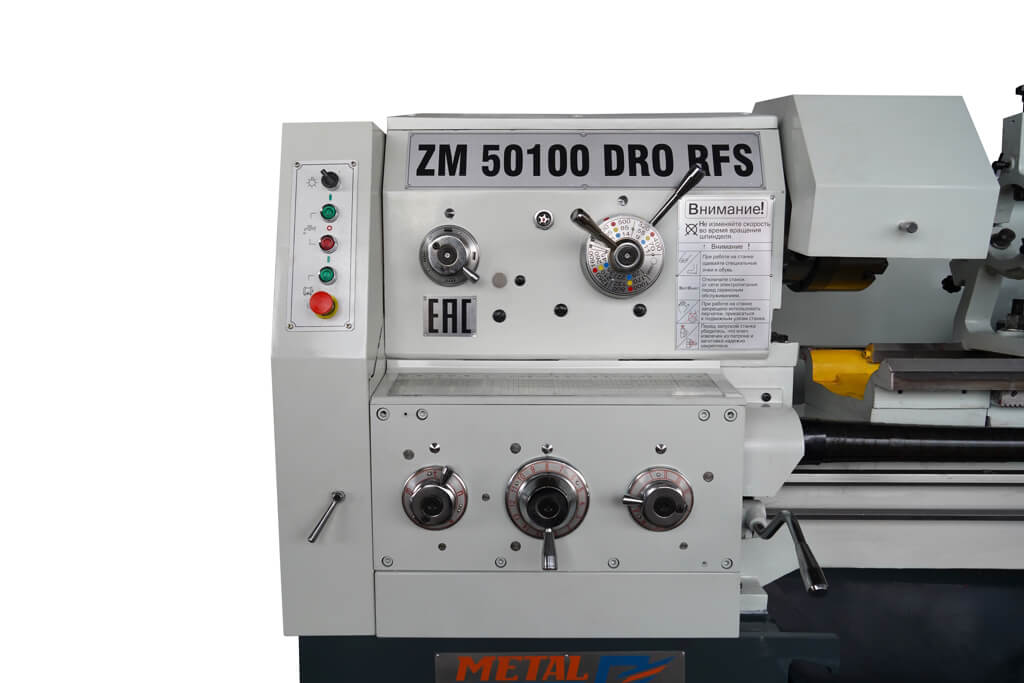

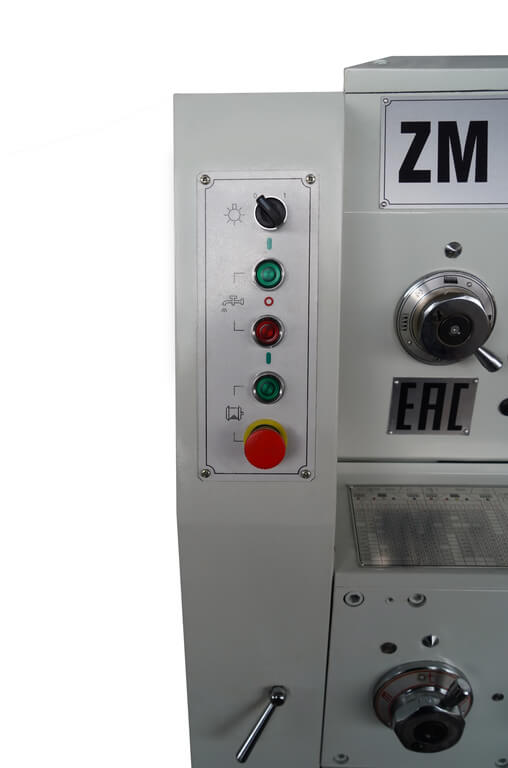

На шпиндельной бабке станка расположены кнопки включения и выключения подачи СОЖ, кнопка включения станка и грибок аварийной остановки.
Внутренний диаметр шпинделя составляет 82 мм.

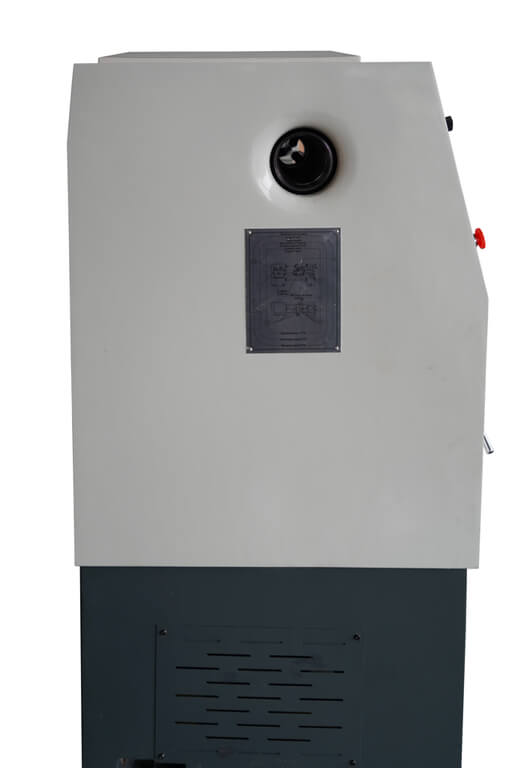

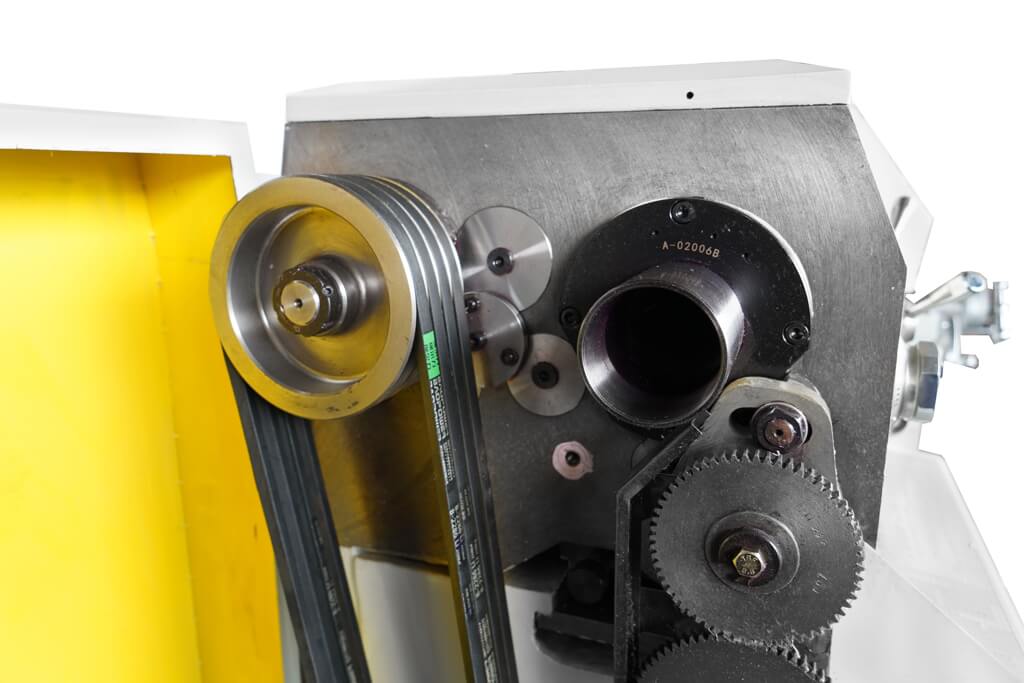

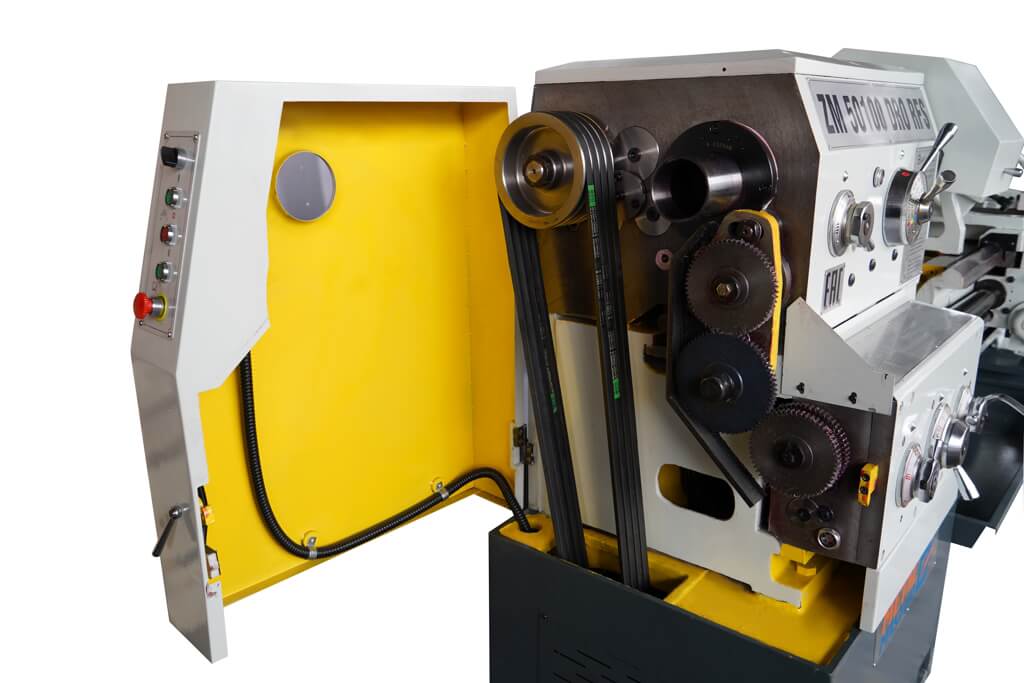

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Отличительной особенностью станка является наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

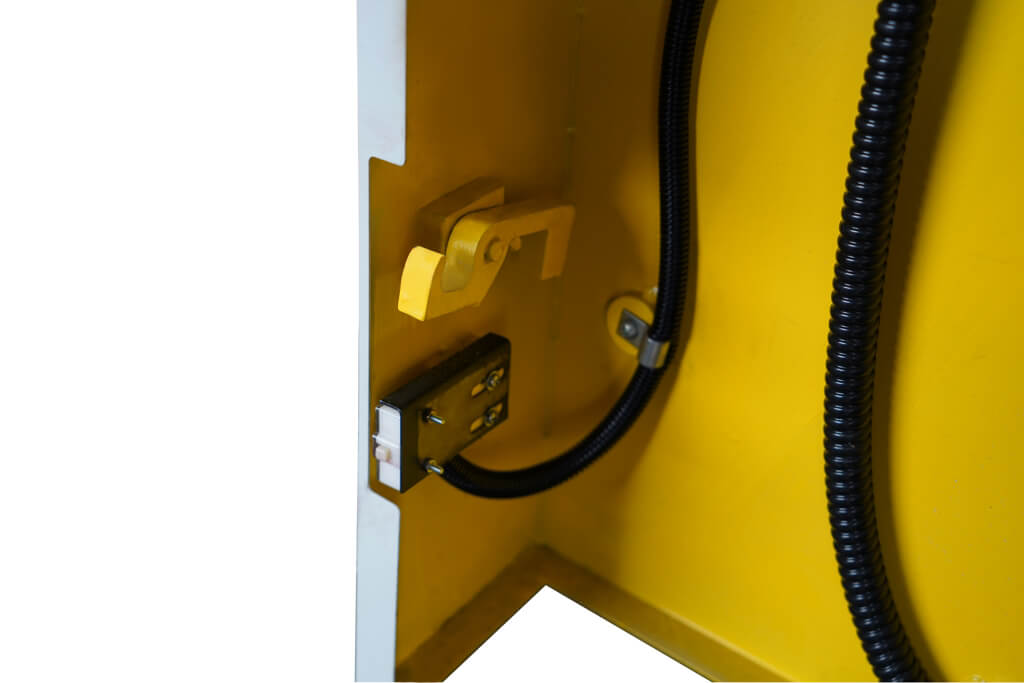

Защитная крышка шпиндельной бабки оснащена концевым выключателем.

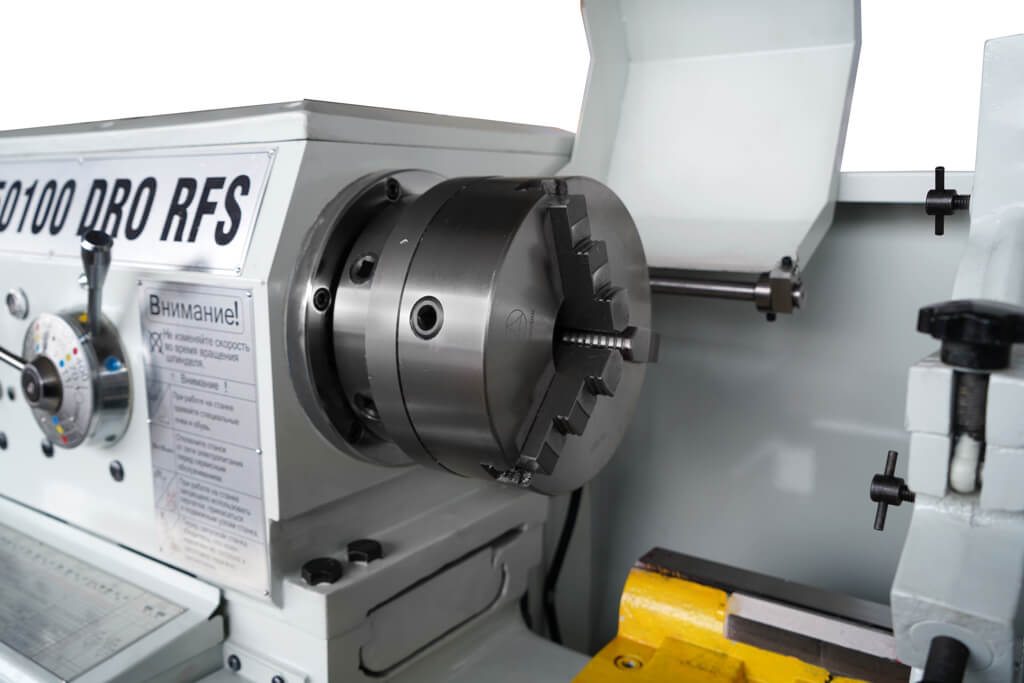

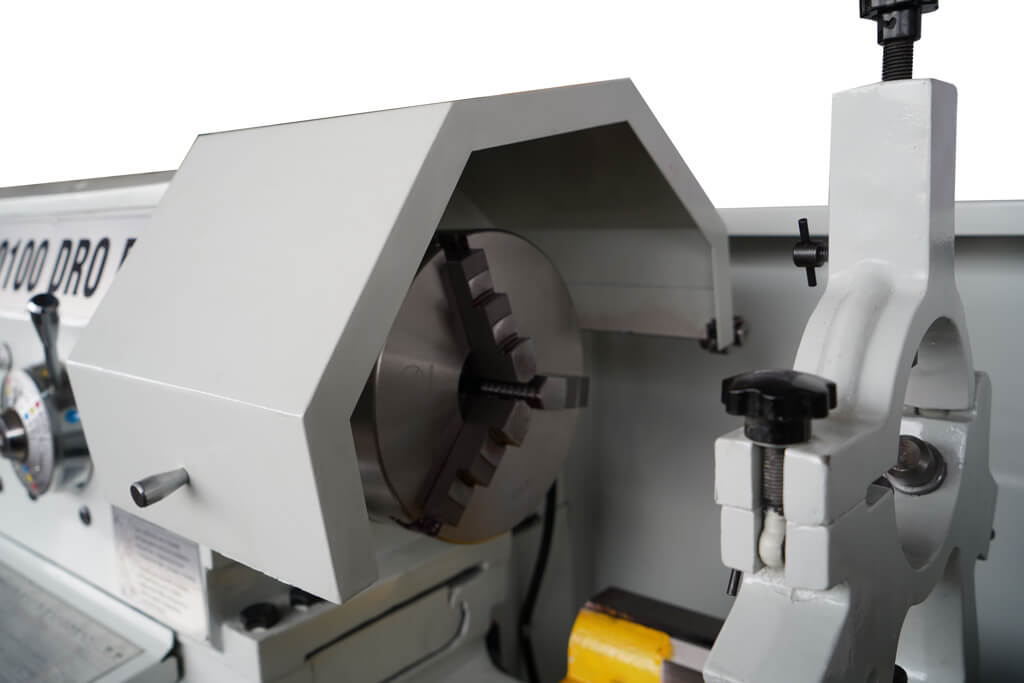

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте. Защитный кожух патрона оснащен концевым выключателем.

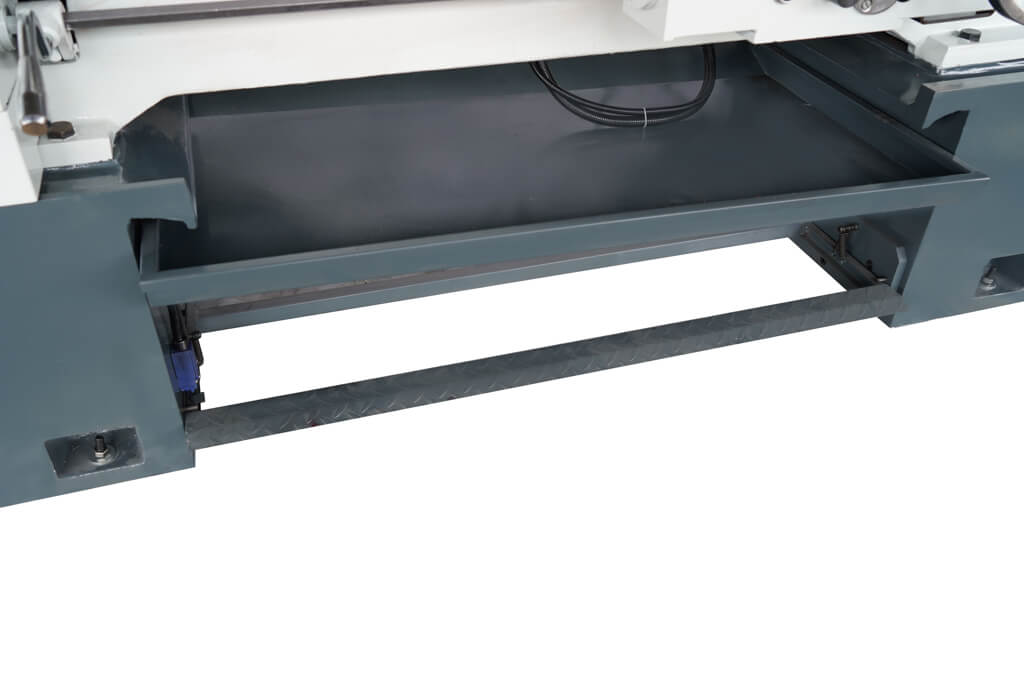

В своей стандартной комплектации станок оснащен ножным тормозом.

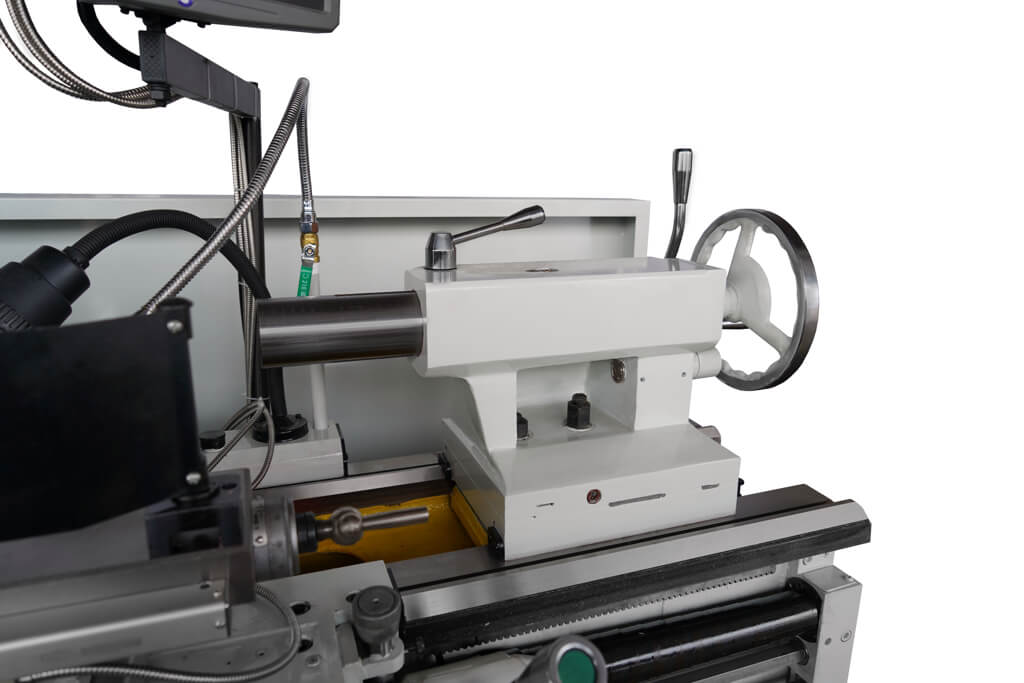

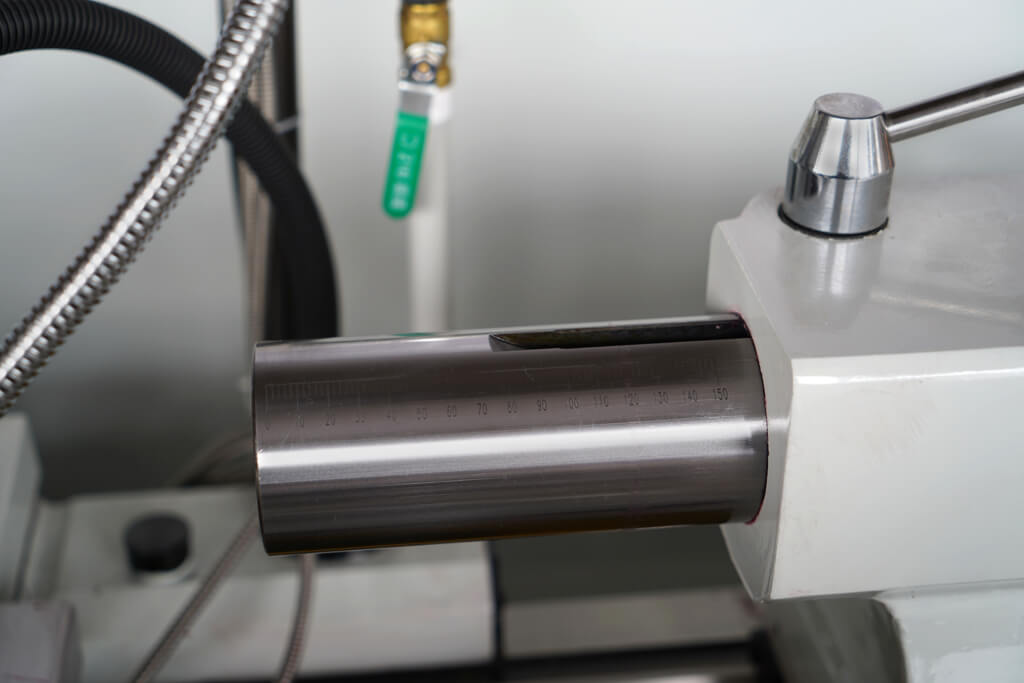

Вылет пиноли задней бабки – 150 мм.

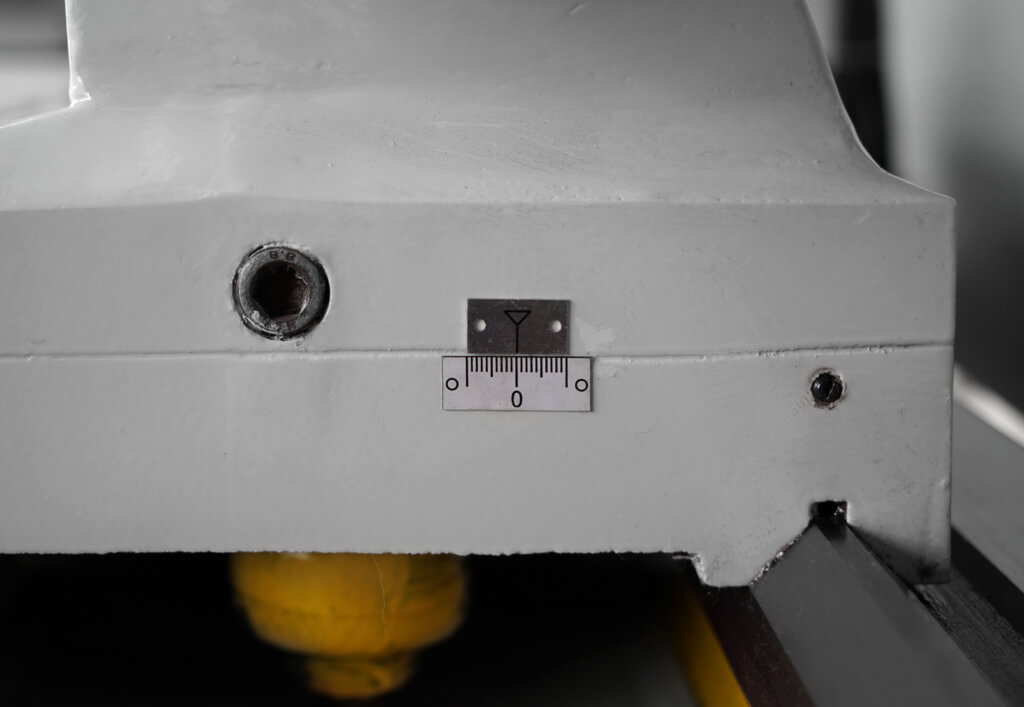

Поперечное смещение задней бабки составляет ±10 мм.

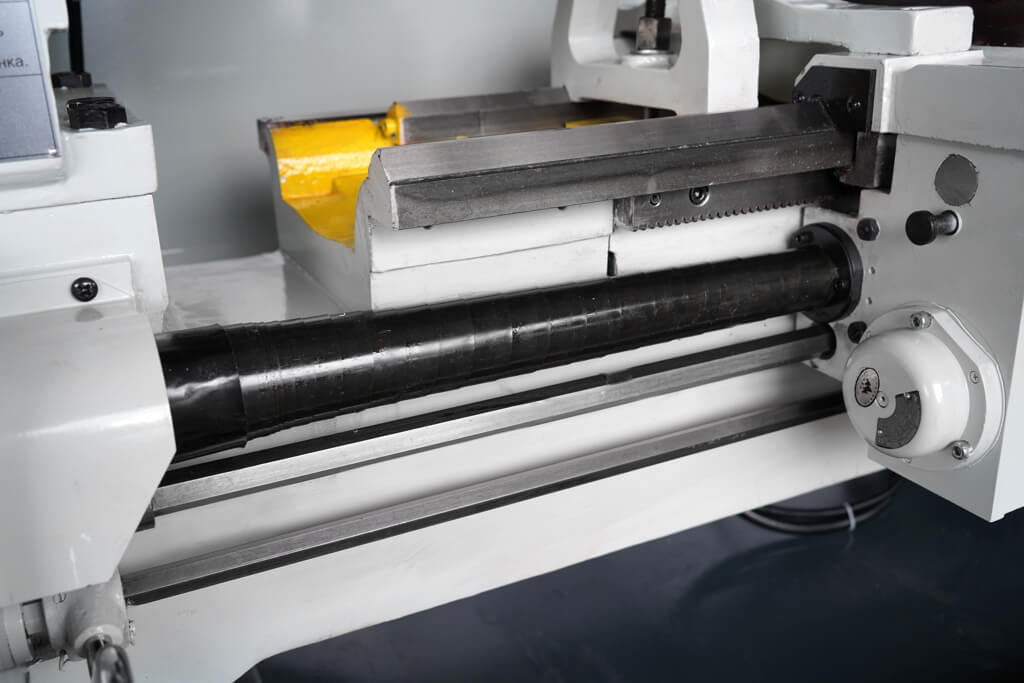

На ходовой винт смонтирован телескопический защитный кожух для защиты от стружки.

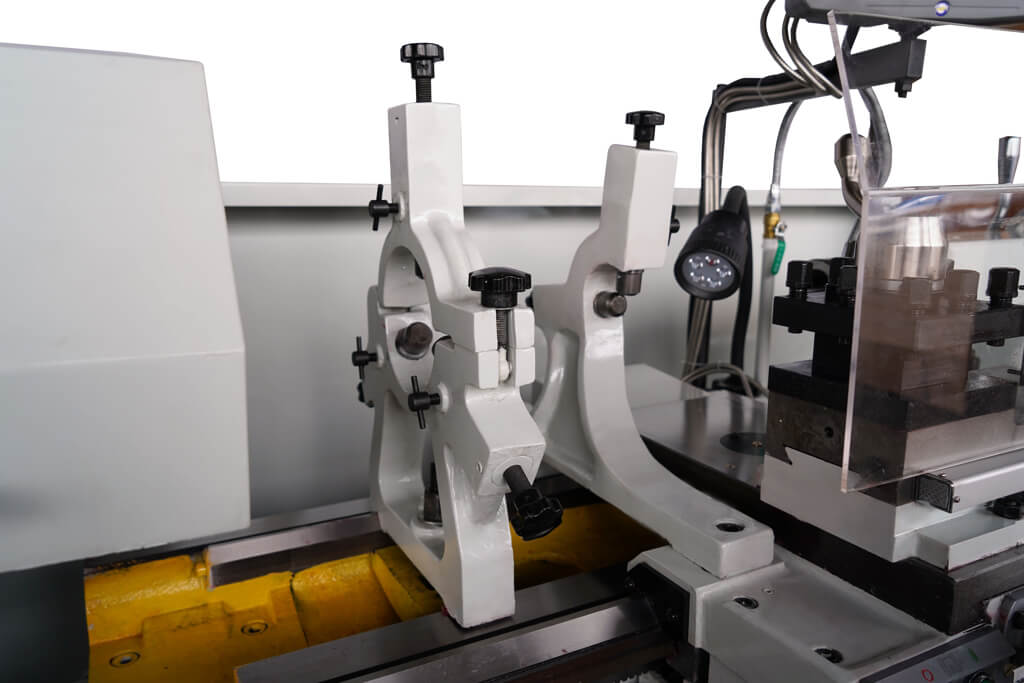

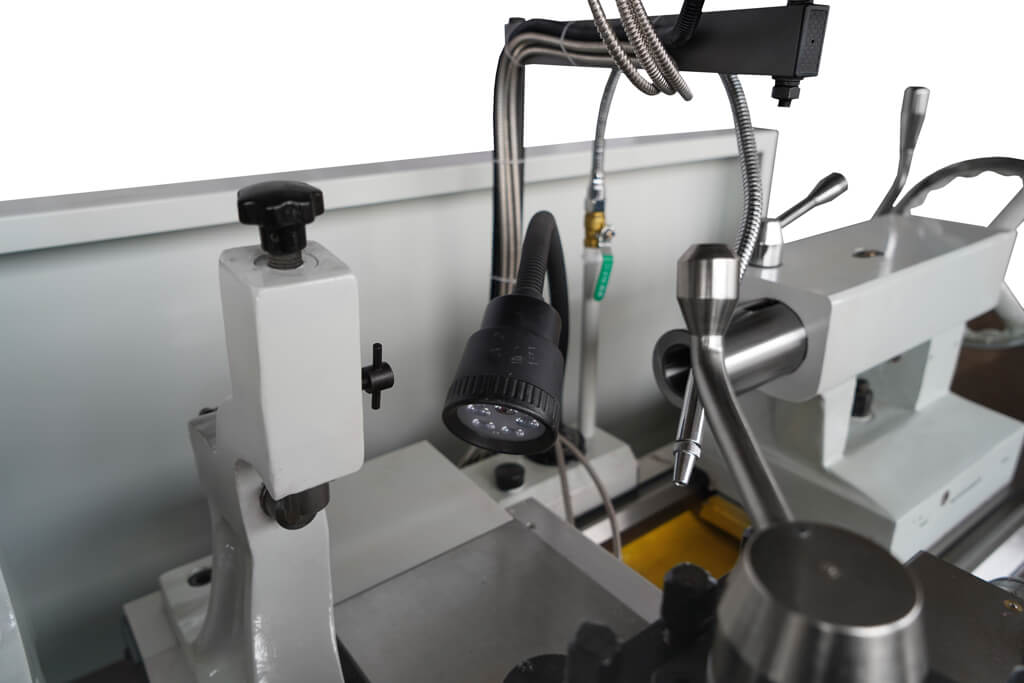

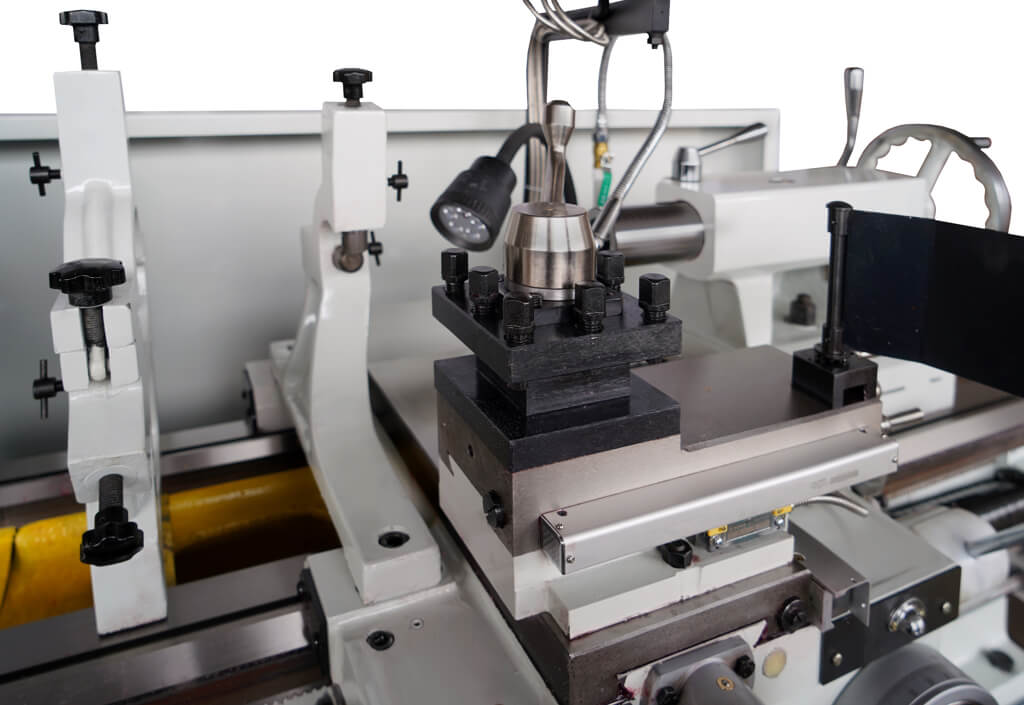

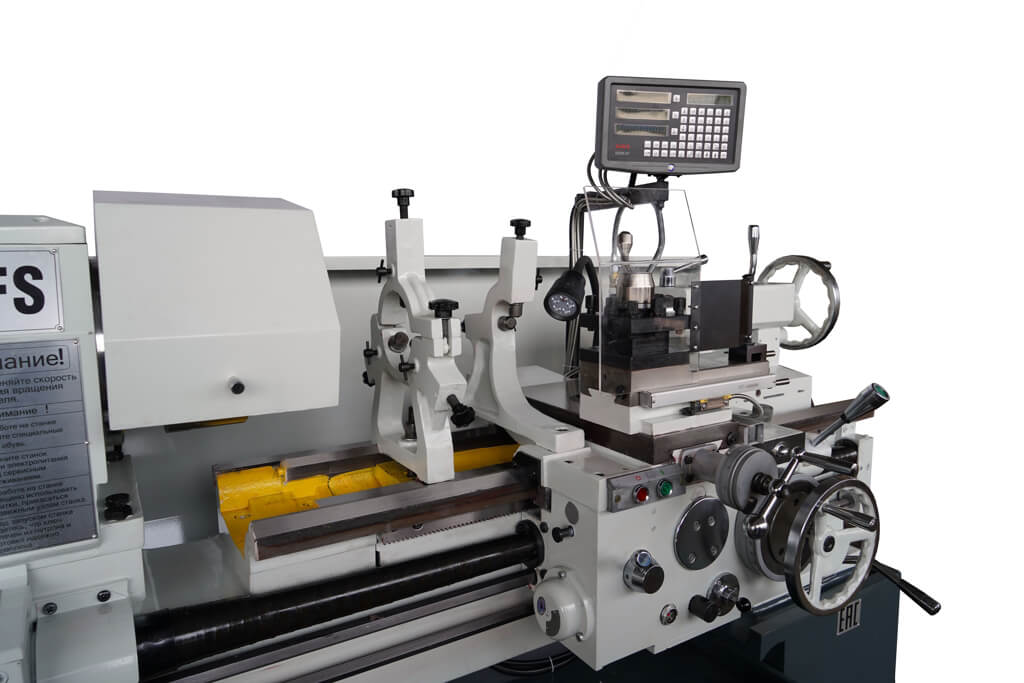

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Диапазон подвижного люнета 20~80 мм
Диапазон неподвижного люнета 20~130 мм.

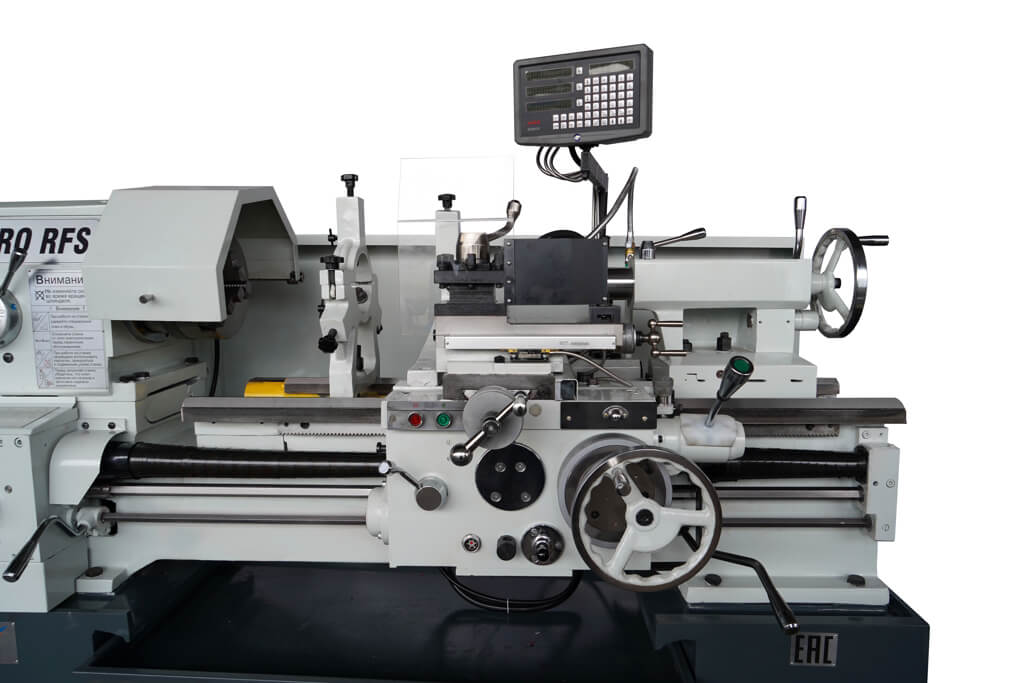

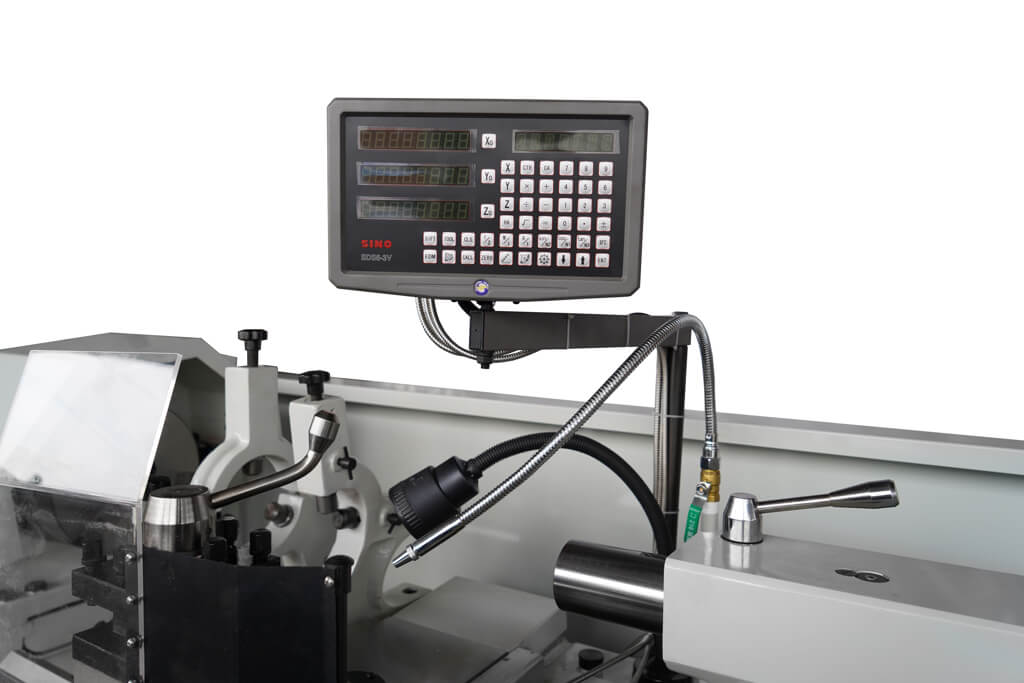

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 5 микрон. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

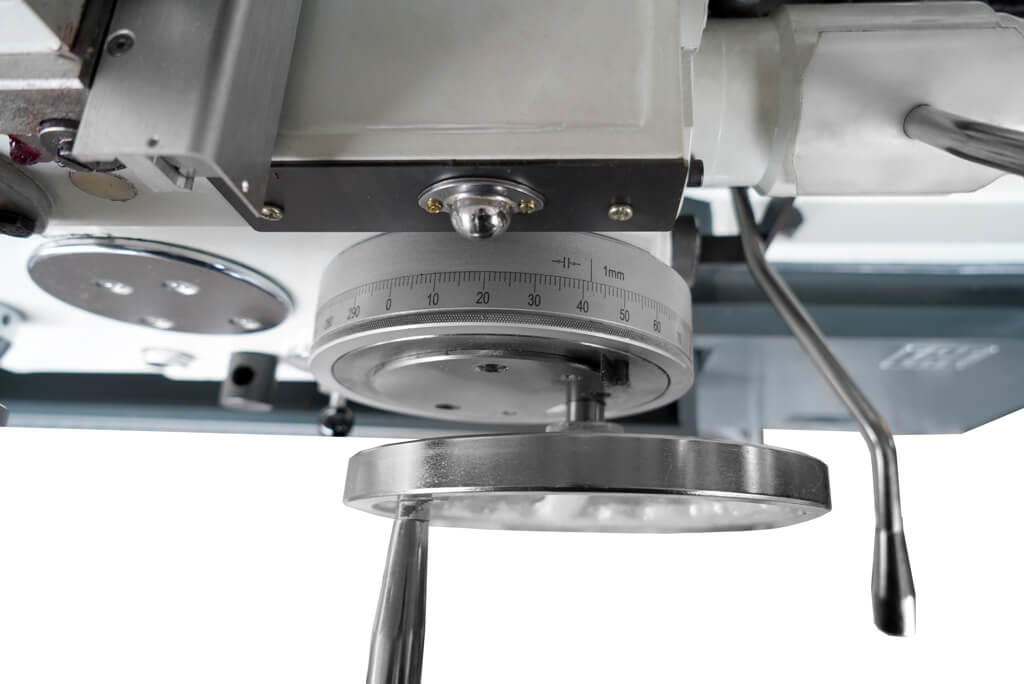

Цена деления лимба продольной подачи составляет 1 мм.

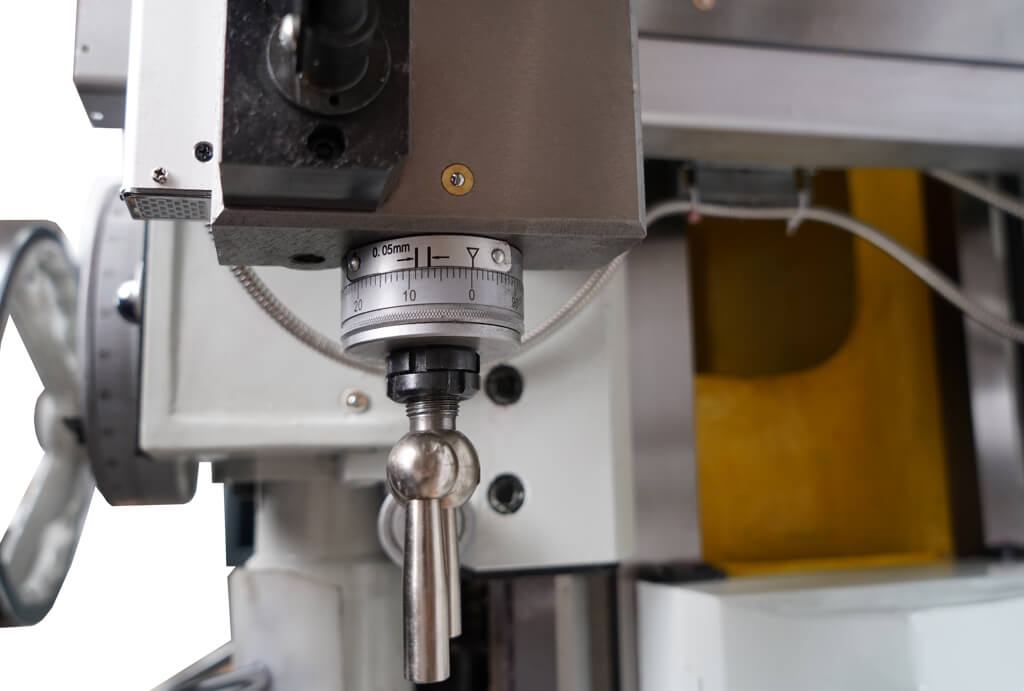

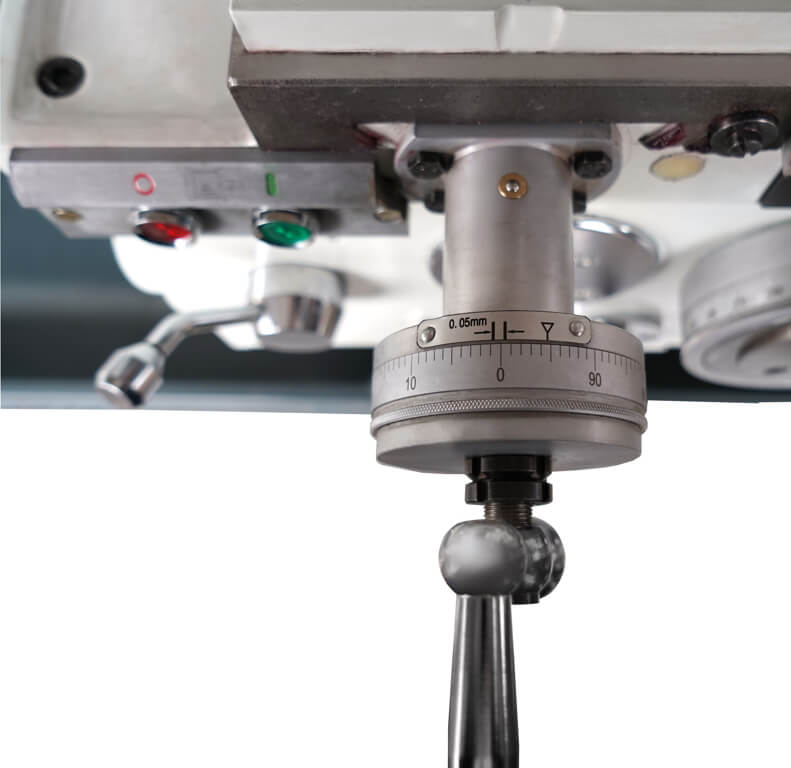

Цена деления лимба поперечной подачи составляет 0,05 мм.
Цена деления лимба тонкой продольной подачи – 0,05 мм.

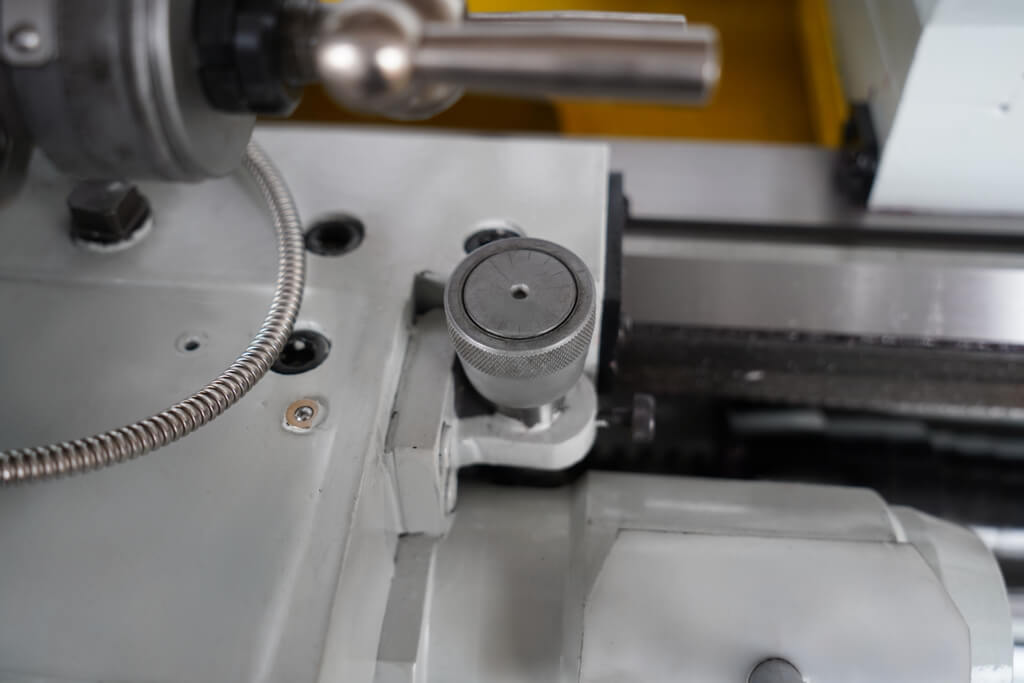

Для удобства нарезания резьбы станок оснащен резьбоуказателем.
Все подвижные части станка оснащены тавотницами.

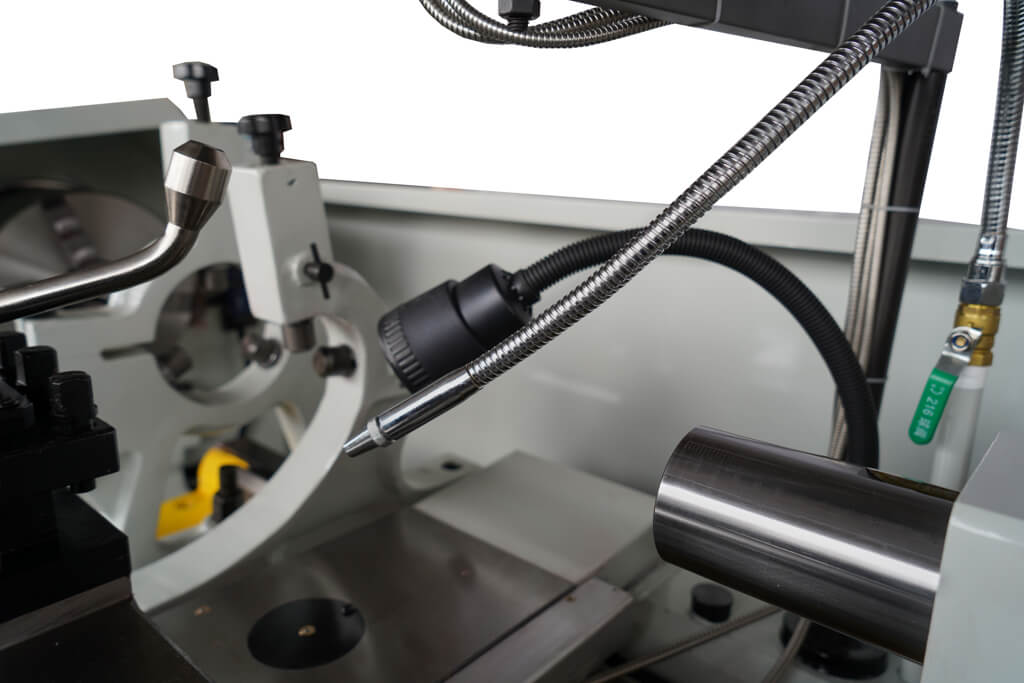

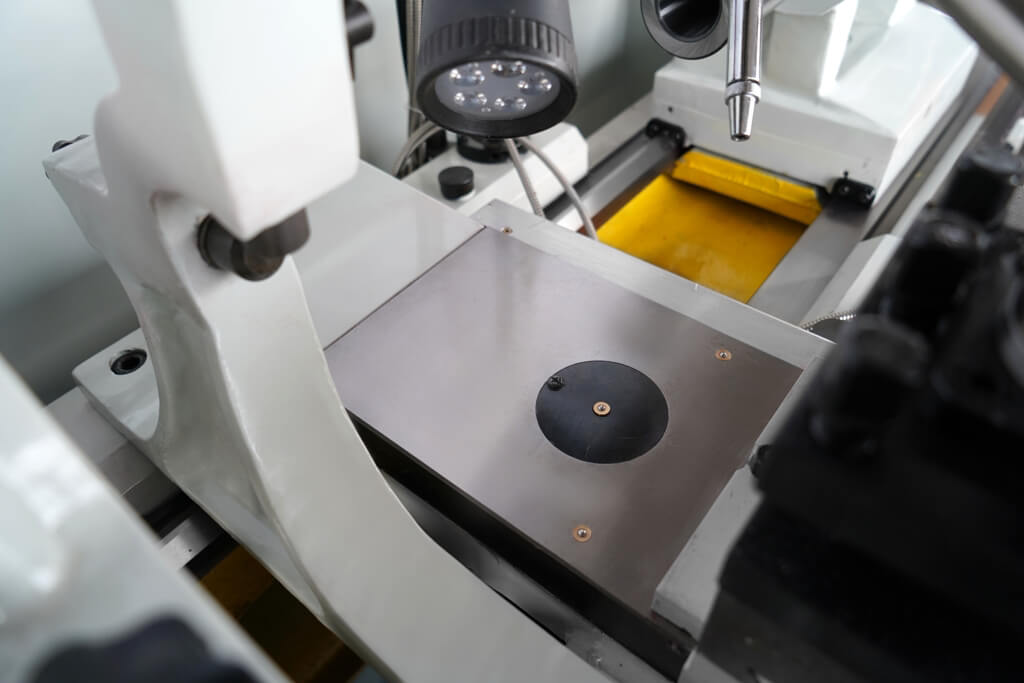

Станок укомплектован системой подачи СОЖ, а также светильником местного освещения.

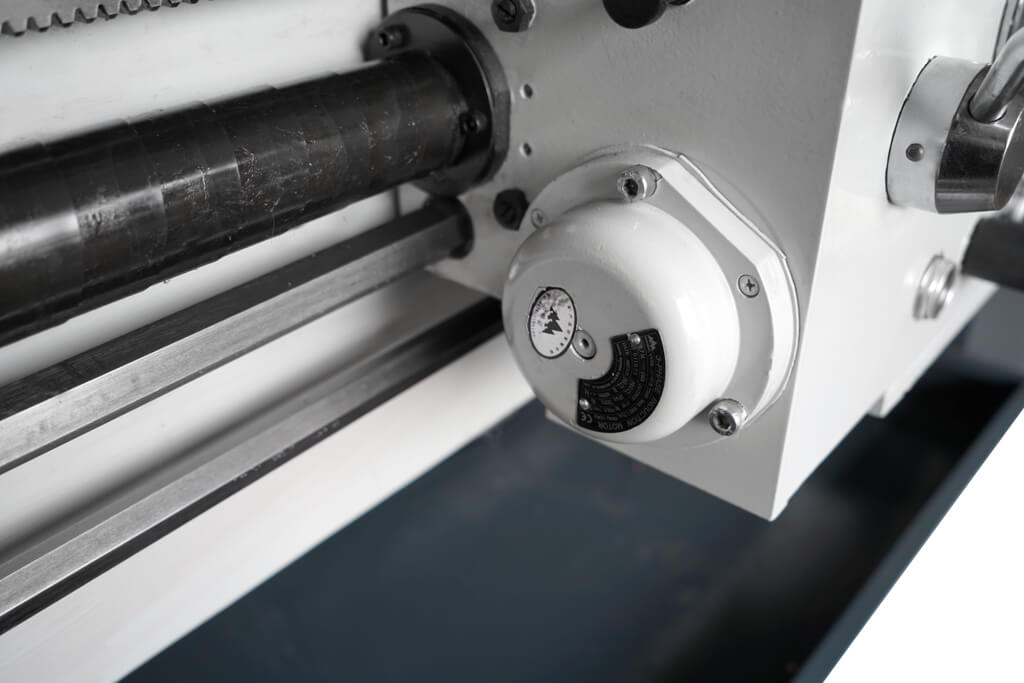

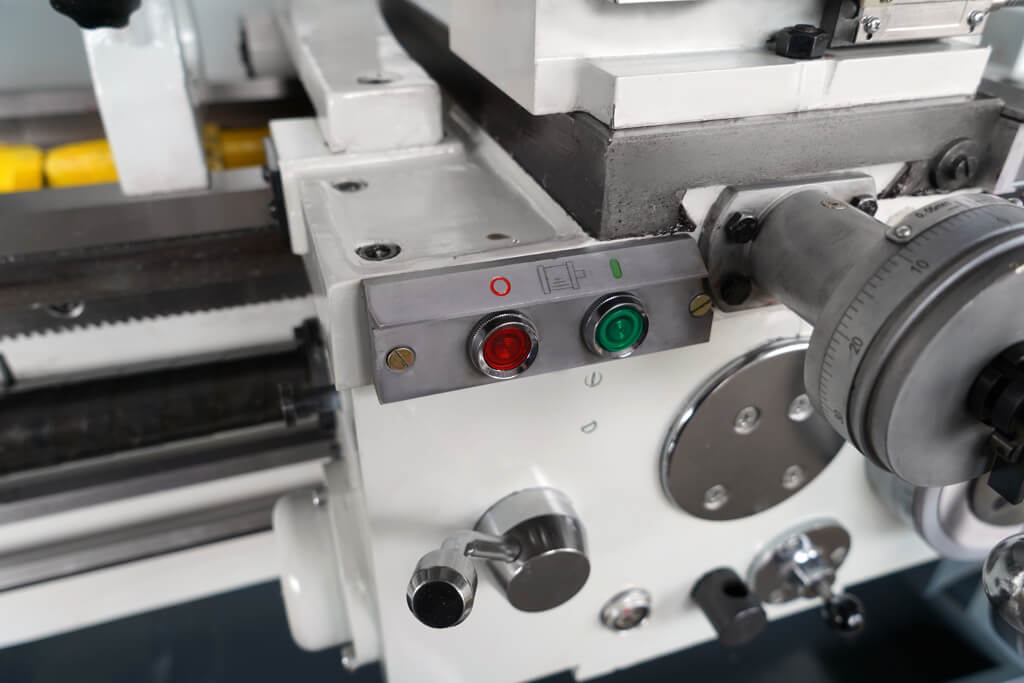

В левой части суппорта расположен двигатель ускоренной подачи суппорта.

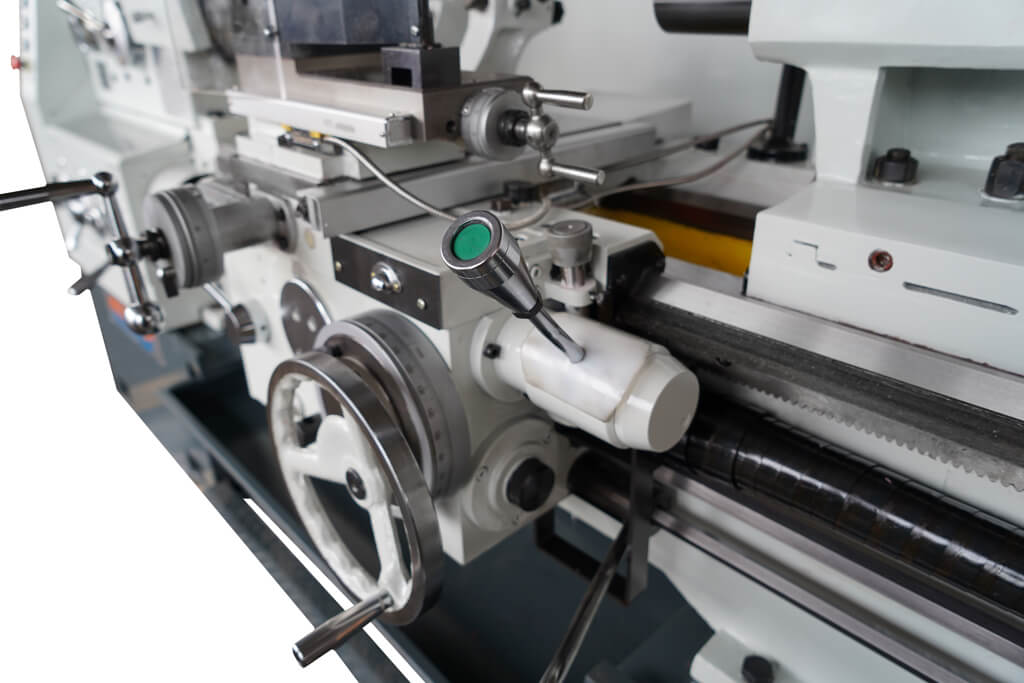

С противоположной стороны суппорта находится рычаг включения ускоренного продольного и поперечного перемещения.

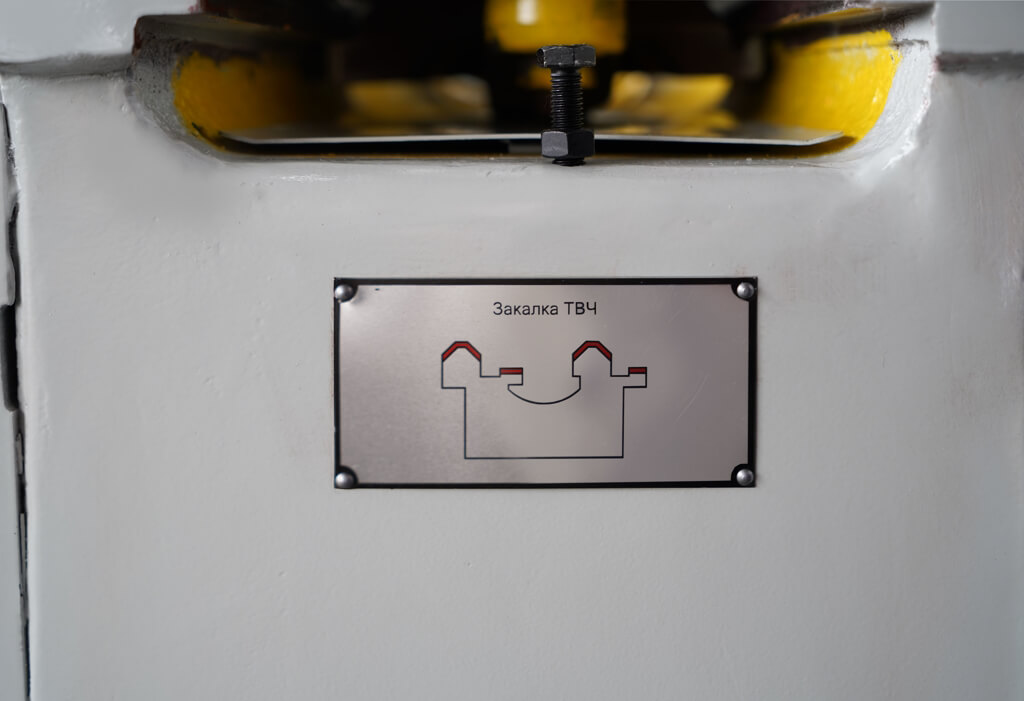

Направляющие станины закалены током высокой частоты и имеют твердость 48-52 HRC.

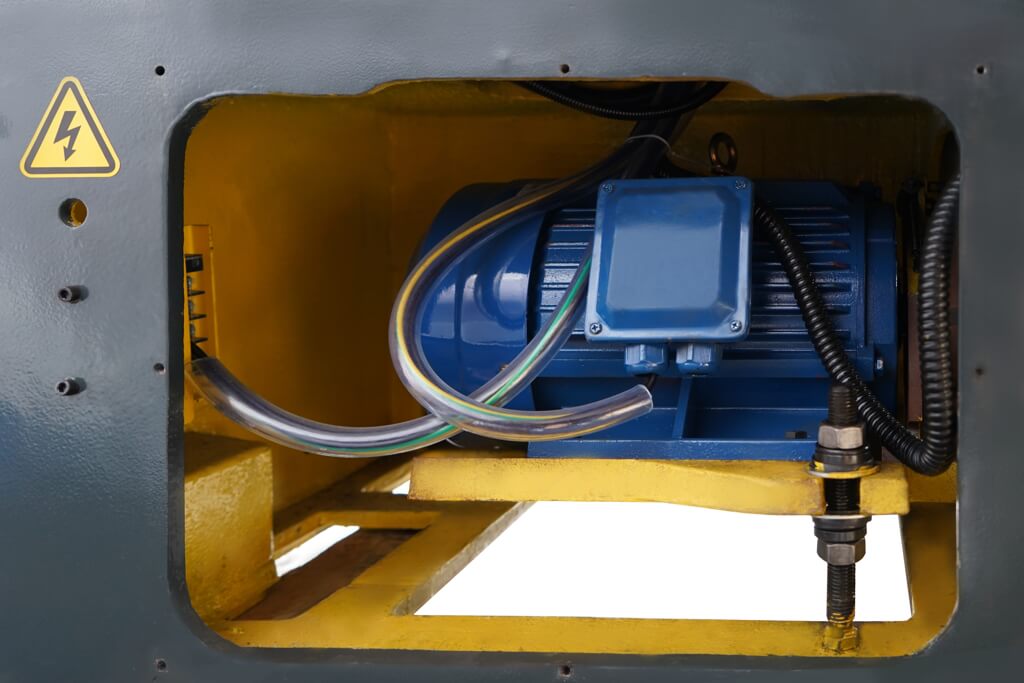

Станок оснащен надежным двигателем мощностью 7,5 кВт.

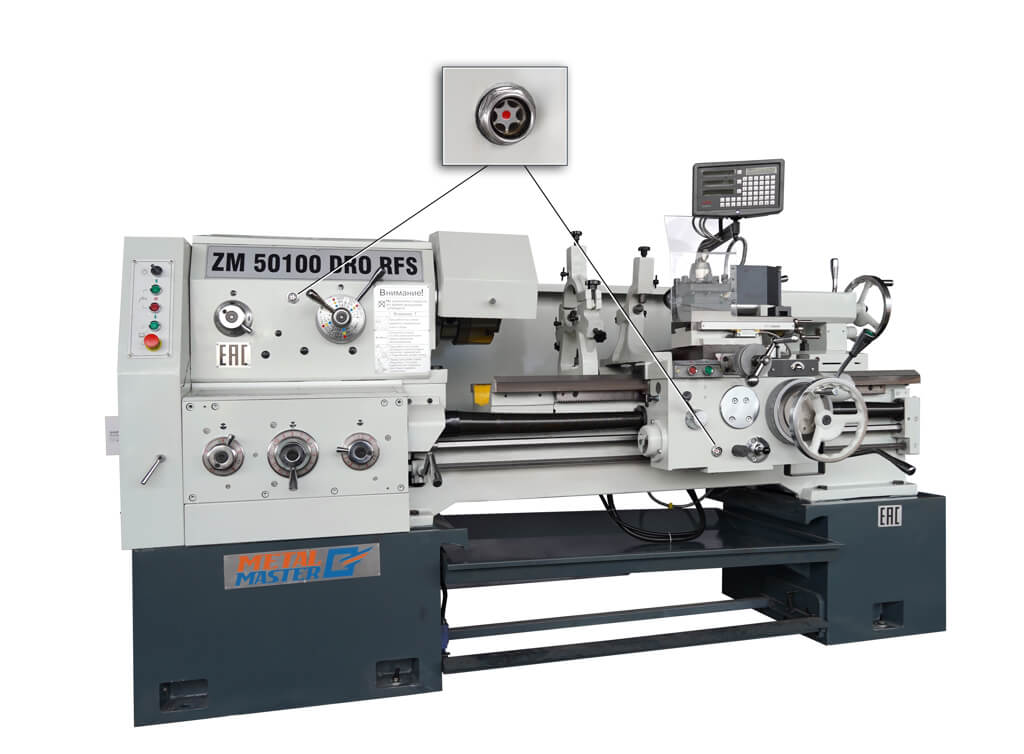

Токарный станок ZM 50200 DRO RFS оснащен маслоуказательными окошками для оперативного контроля уровня масла.

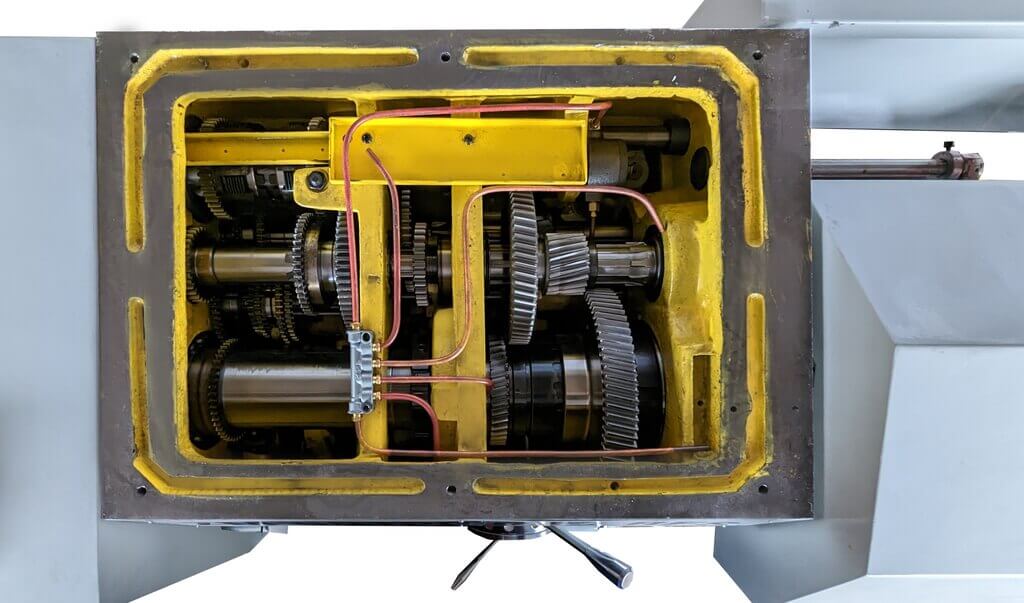

24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

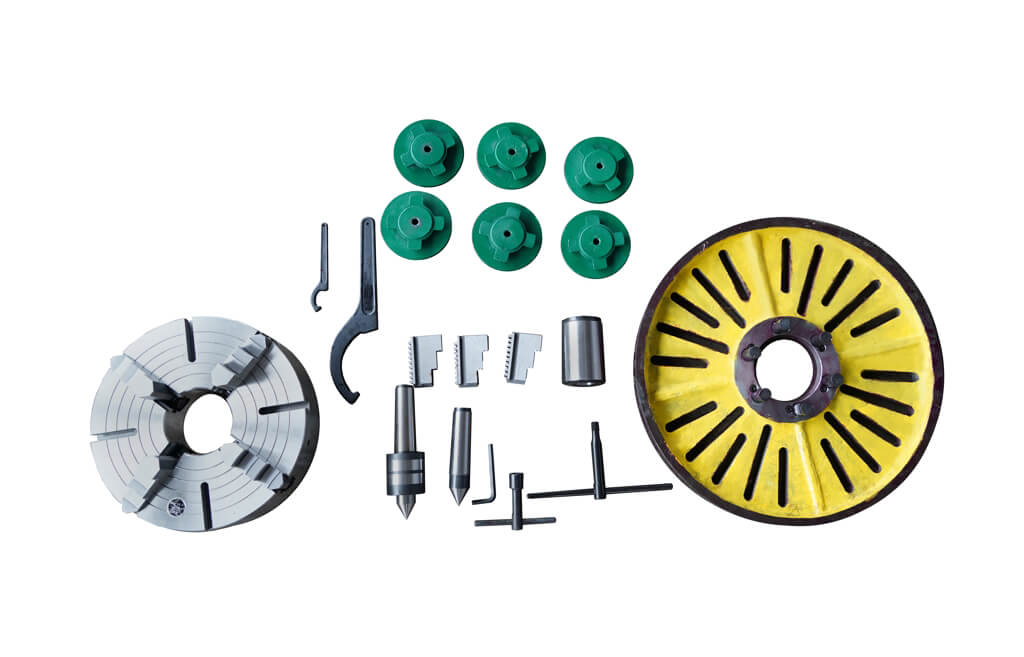

В ЗИП входят 4-кулачковый патрон, обратные каленые кулачки, вращающийся и не вращающийся упорные центра, конус-переходник, планшайба, набор ключей, опоры и руководство по эксплуатации на русском языке.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Удобная эргономичная конструкция;
- Система быстрого перемещения суппорта (RFS);
- Мощный и надежный двигатель 7.5 кВт;
- Широкий диапазон нарезаемых резьб;
- Многоступенчатая коробка передач;
- Увеличенный диаметр проходного отверстия – 82 мм;
- Трехосевое УЦИ;
- Расширенная базовая комплектация.
Стандартная комплектация:
- 3-х кулачковый патрон 250 мм;
- 4-х кулачковый патрон 320 мм;
- Неподвижный люнет 20-130 мм;
- Подвижный люнет 20-80 мм;
- Планшайба 630 мм;
- Защита патрона;
- Защита от брызг;
- Ножной тормоз;
- 3-осевое УЦИ;
- Защита суппорта;
- Быстрый холостой ход суппорта по двум осям (RFS);
- Защита ходового винта;
- Инструментальный ящик с набором ЗИП;
- Инструкция по эксплуатации на русском языке.
Характеристики
- Количество передач
- 24
- Торец шпинделя
- Cam lock D8
- Диапазон нарезаемых модульных резьб
- 0.5~112
- Диапазон нарезаемых питчевых резьб
- 56~1/4 Dp
- Конус пиноли задней бабки
- МТ 5
- Расстояние между центрами, мм
- 2000
- Ширина станины, мм
- 390
- Диаметр пиноли задней бабки, мм
- 75
- Макс. ход пиноли задней бабки, мм
- 150
- Мощность двигателя, кВт
- 7.5
- Диапазон скоростей шпинделя, об/мин
- 9~1600
- Макс. диаметр обработки над станиной, мм
- 500
- Макс диаметр обработки над суппортом, мм
- 300
- Макс. диаметр обработки над выемкой в станине (ГАП), мм
- 710
- Длина выемки в станине, мм
- 240
- Диаметр сквозного отверстия шпинделя, мм
- 82
- Конус шпинделя
- Metic #90（1:20）
- Диапазон нарезаемых метрических резьб, мм
- 0.5~224
- Диапазон нарезаемых дюймовых резьб, ниток на дюйм
- 1/8~72
- Диапазон автоматической продольной подачи, мм/об
- 0.028~6.43 (93 вида)
- Диапазон автоматической поперечной подачи, мм/об
- 0.012~2.73 (93 вида)
- Быстрый продольный холостой ход суппорта, м/мин
- 4.5 (50 Гц)
- Быстрый поперечный холостой ход суппорта, м/мин
- 1.9 (50 Гц)
- Шаг ходового винта, мм
- 12
- Макс. сечение резца, мм
- 25 × 25
- Макс. угол поворота верхней салазки суппорта
- ±90
- Макс. ход верхней салазки суппорта, мм
- 145
- Макс. ход поперечной салазки суппорта, мм
- 360
- Напряжение, В
- 380
- Масса нетто, кг
- 2900
- Масса брутто, кг
- 3400
- Габаритные размеры (ДхШхВ), мм
- 3700 × 1080 × 1450
- Размеры упаковки (ДхШхВ), мм
- 3250 × 1150 × 1900
