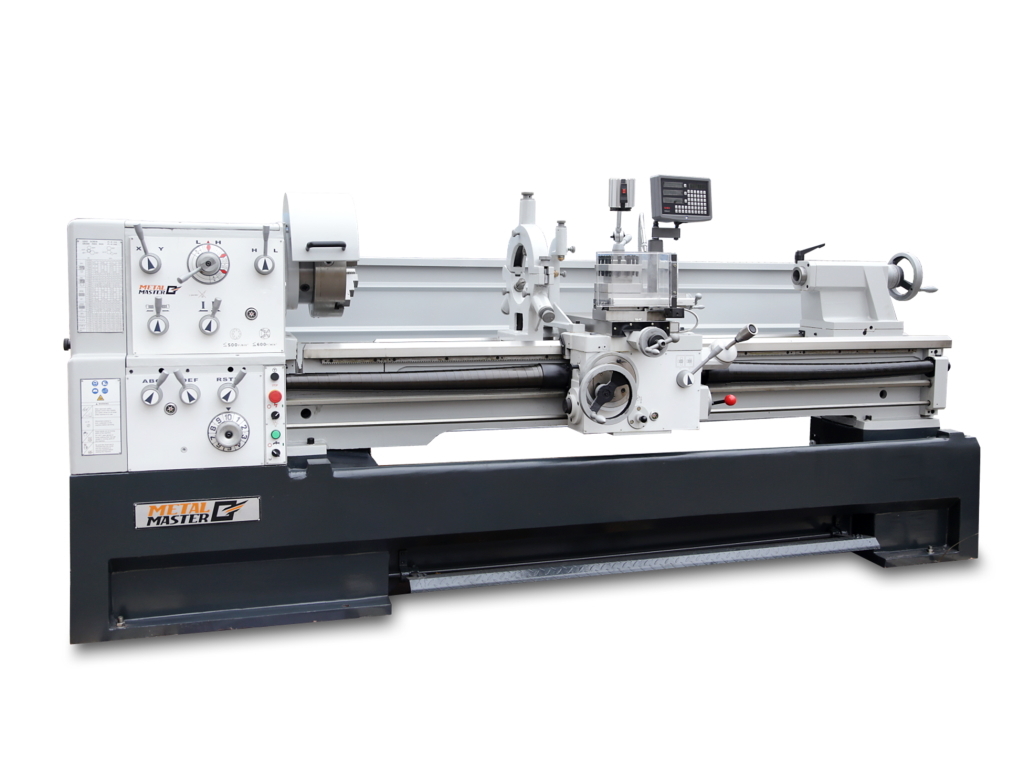

Токарно-винторезный станок Metal Master Z51150 DRO RFS
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

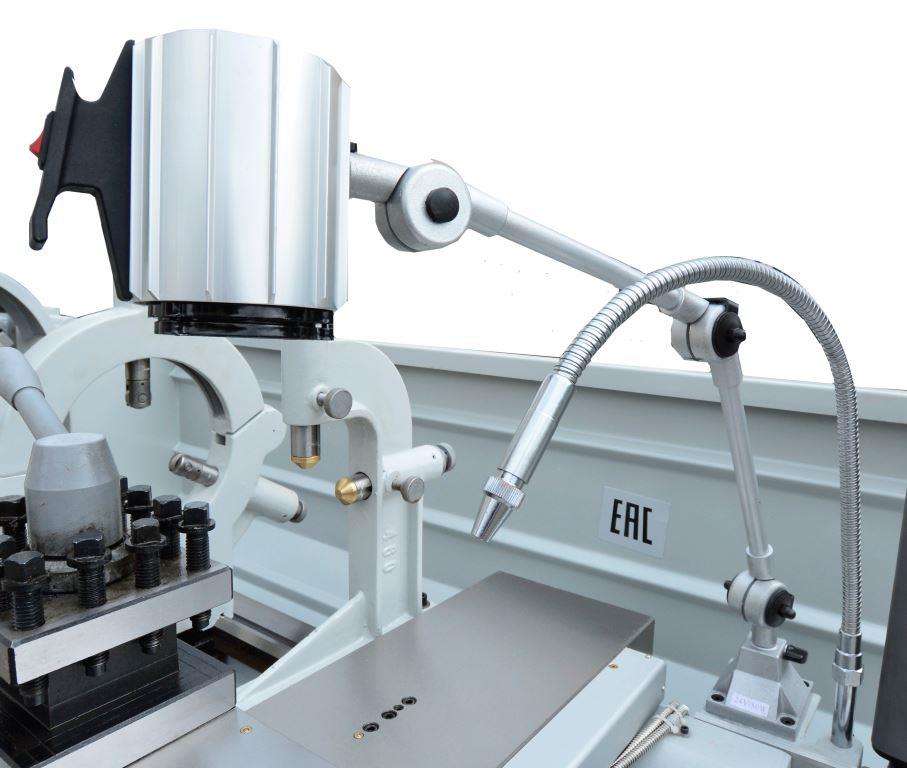

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.
Модель оснащена трехкулачковым патроном диаметром 315 мм с обратными кулачками в комплекте.
Внутренний диаметр шпинделя составляет 80 мм.

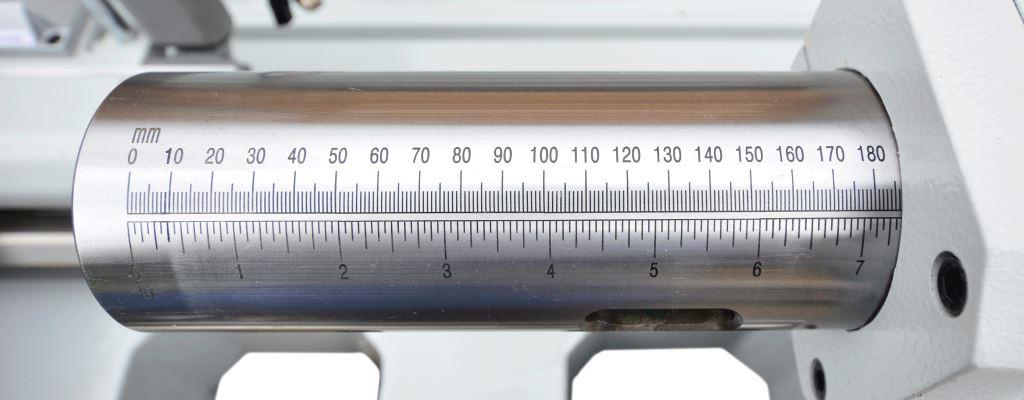

Вылет пиноли задней бабки – 180 мм.

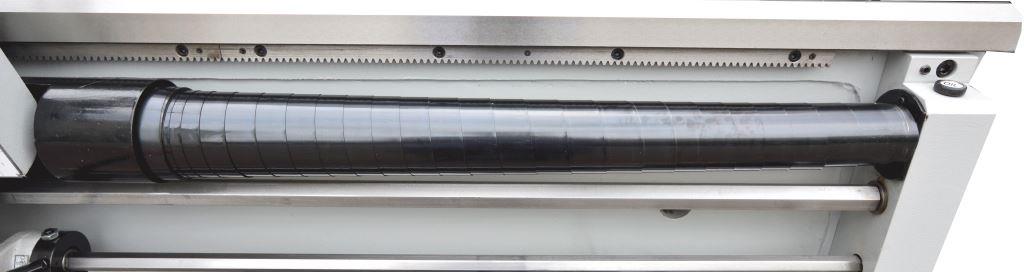

На ходовой винт смонтирован защитный кожух для защиты от стружки.

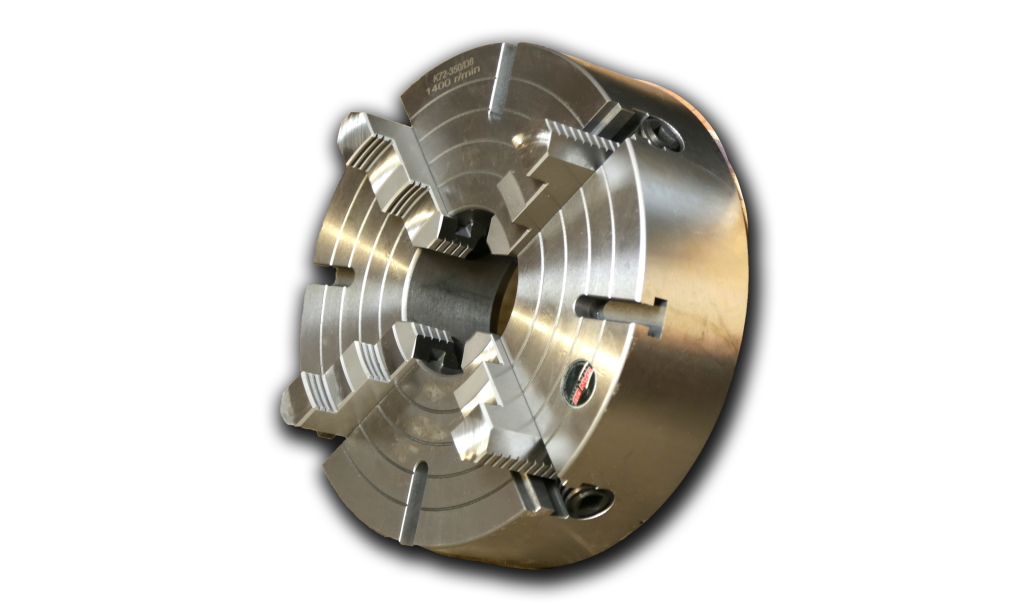

Четырехкулачковый патрон диаметром 350 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.

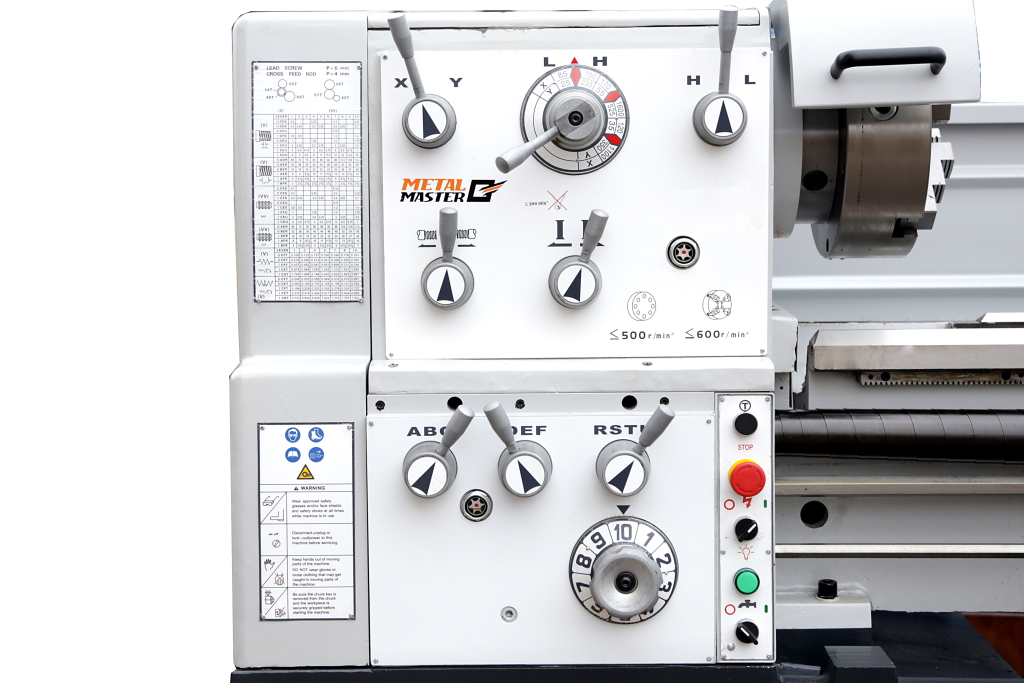

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

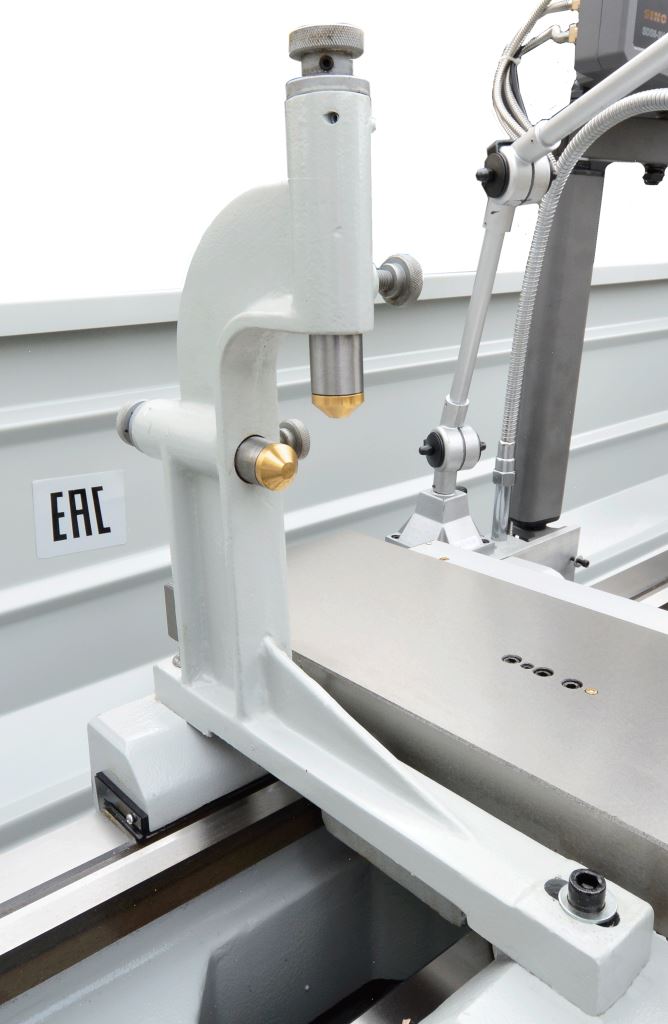

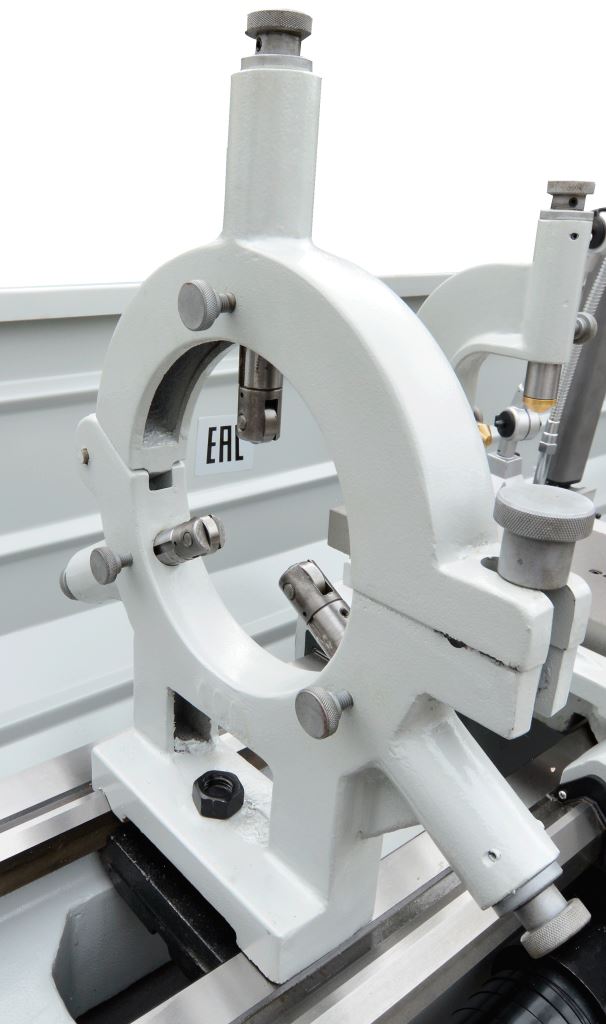

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

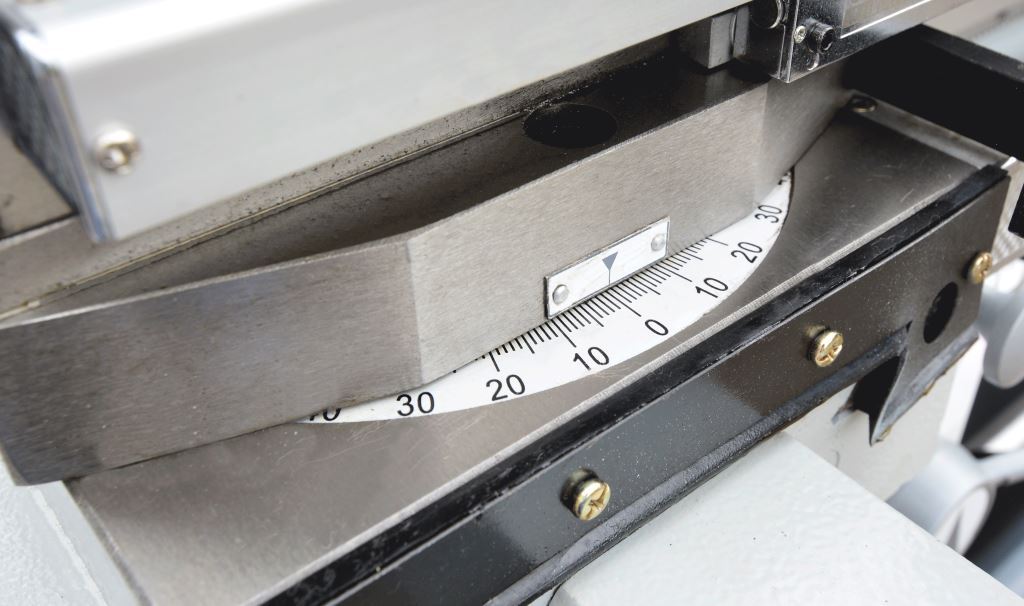

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°
Все рукоятки оснащены четкими и удобными лимбами.
Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.
Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

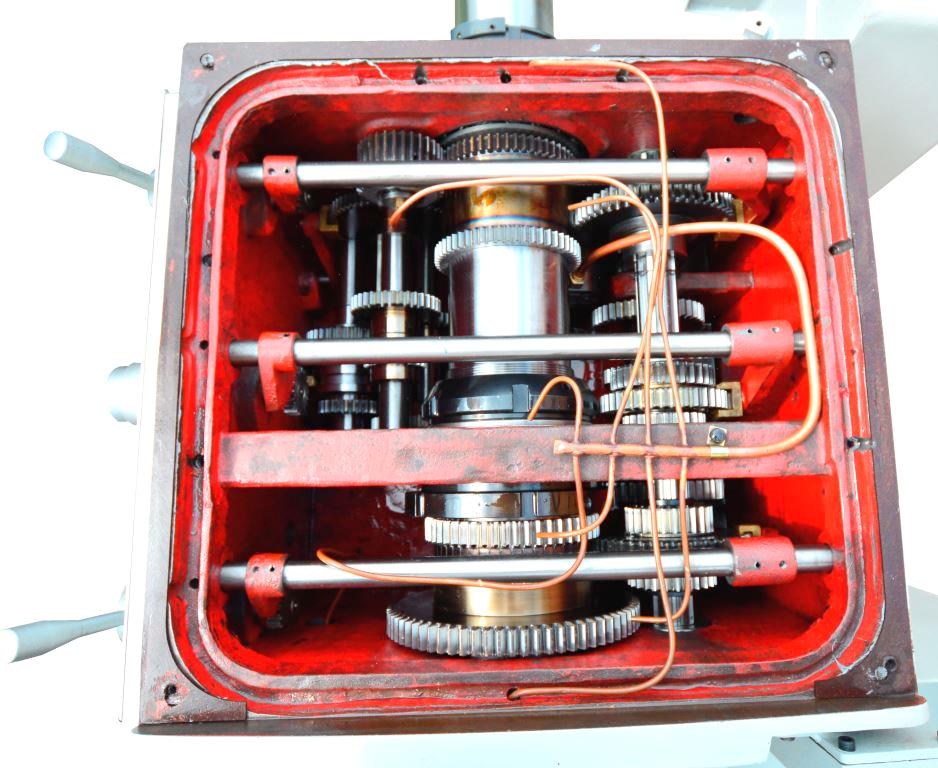

12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. Для повышения долговечности коробки передач ко всем шестеренкам и подшипникам подведены масленые трубки.
Станок оснащен функцией быстрого перемещения суппорта.

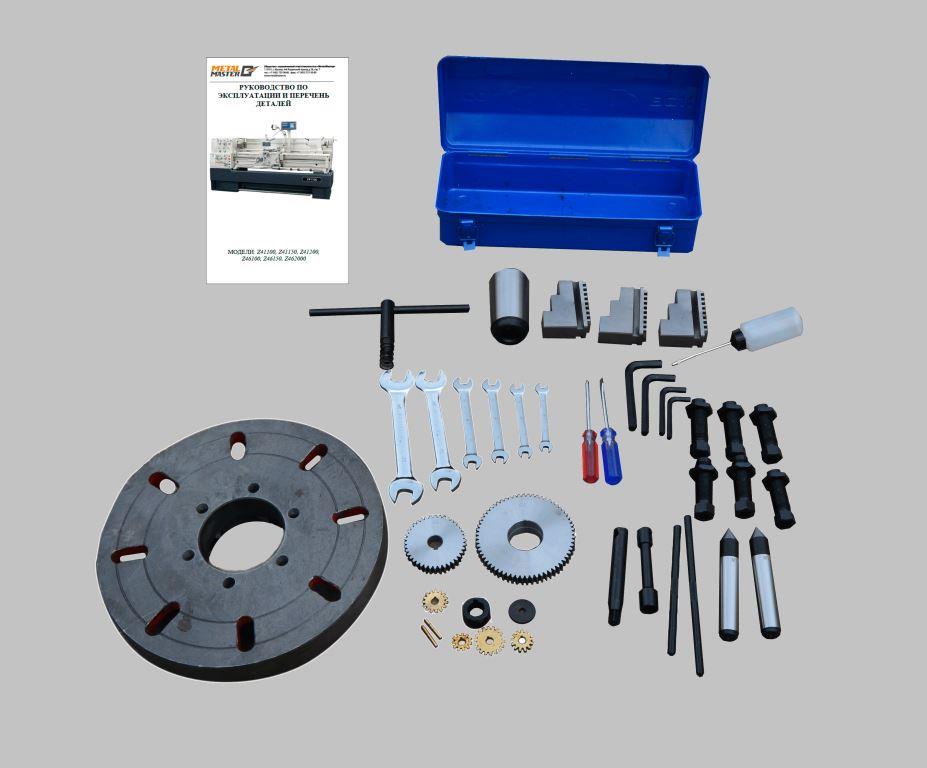

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №5, конус-переходник с МТ-7 на МТ-5, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
Metal Master Z51150 DRO RFS – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб
В стандартную комплектацию станка входят:
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 315 + обратные кулачки;
- Патрон четырехкулачковый 350 мм;
- Планшайба 400 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
Характеристики
- Макс. диаметр над станиной
- диаметр 510
- Макс. диаметр над выемкой в станине
- диаметр 735
- Макс. диаметр над поперечными салазками
- диаметр 305
- Расстояние между центрами
- 1500
- Диаметр отверстия шпинделя
- 80
- Количество передач
- 12
- Диапазон скоростей шпинделя
- Конус отверстия шпинделя
- MT7
- Торец шпинделя
- D1-8
- Макс. ход поперечных салазок
- 326
- Макс. ход верхней салазки
- 130
- Ширина станины
- 350
- Максимальная сечение резца
- 25 × 25
- Автоматическая продольная подача
- 0.112-3.133/об
- Автоматическая поперечная подача
- 0.038-1.065 /об
- Диапазон нарезаемых метрических резьб
- 0.2-14 /об (47 типов)
- Диапазон нарезаемых дюймовых резьб
- 2-112 ниток/дюй (60 типов)
- Диапазон нарезаемых модульных резьб
- 0.1-7 МР (34типа)
- Диапазон нарезаемых питчевых резьб
- 4-112 DP (50 типов)
- Мощность двигателя
- 7.5
- Напряжение питания
- 380 В, 50 Гц
- Габаритные размеры станка (ДхШхВ)
- 2850 × 1150 × 1460
- Вес нетто/брутто
- 2270/2660
- Конус пиноли задней бабки
- MT 5
- Макс. ход пиноли задней бабки
- 180
- Диаметр пиноли задней бабки
- 75
- Габаритные размерыупаковки (ДхШхВ)
- 2900 × 1150 × 1740
