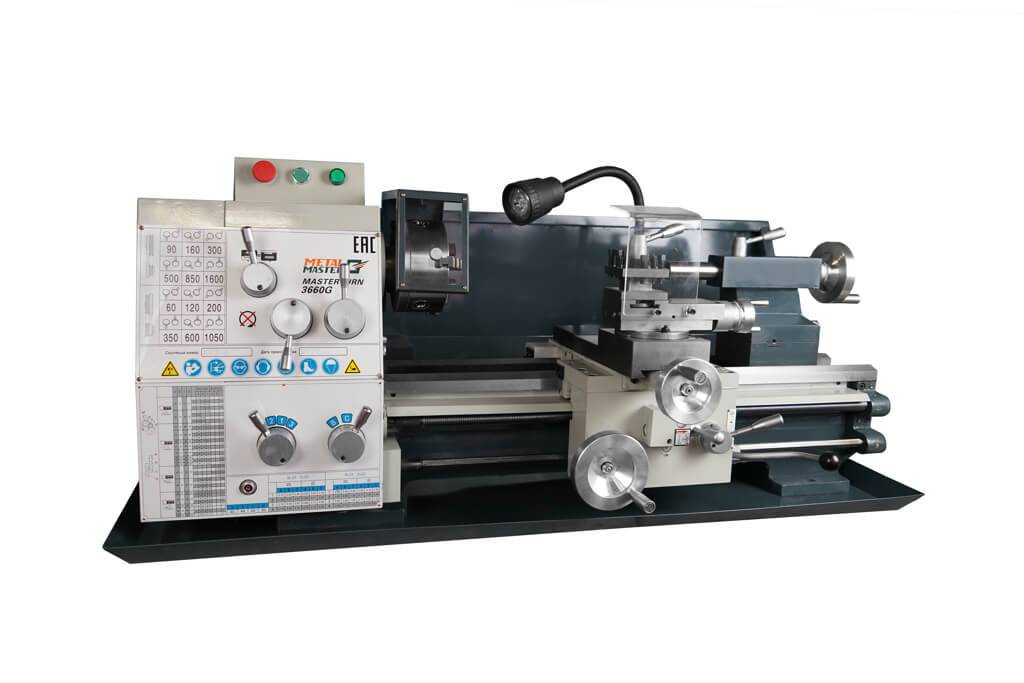

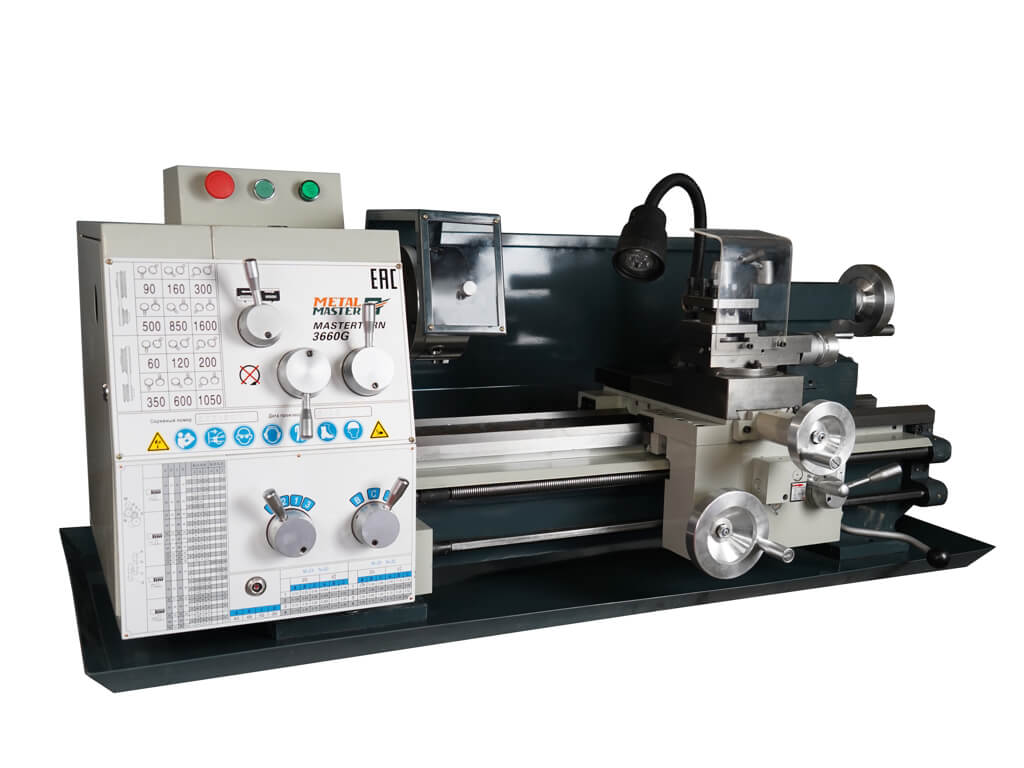

Настольные: Metal Master MasterTurn 3660G
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Особенности:
- Наличие полноценной коробки резьб и подач;
- Автоматическая продольная и поперечная подача;
- Переключение скоростей осуществляется с помощью коробки передач;
- Наличие металлических шестерен гитары зубчатых колес;
- Наличие быстрозажимного эксцентрикового механизма задней бабки;
- Высокая износостойкость направляющих станины, прошедших процесс закалки ТВЧ и имеющих твердость 48-52 HRC;
- Станок оснащен двигателем мощностью 0,75 кВт.
Описание:
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

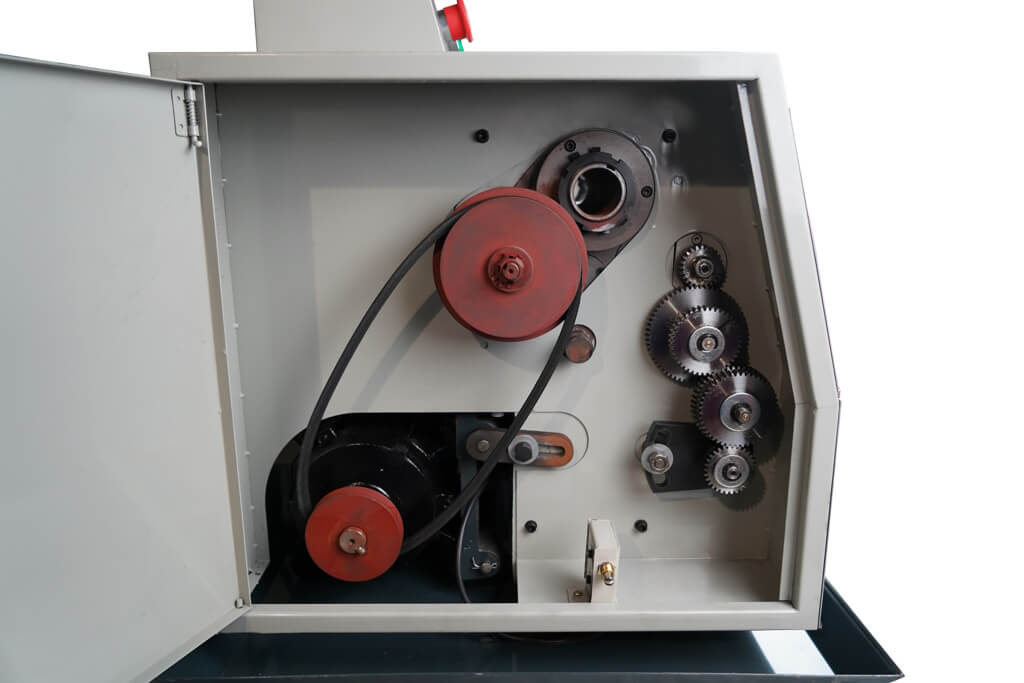

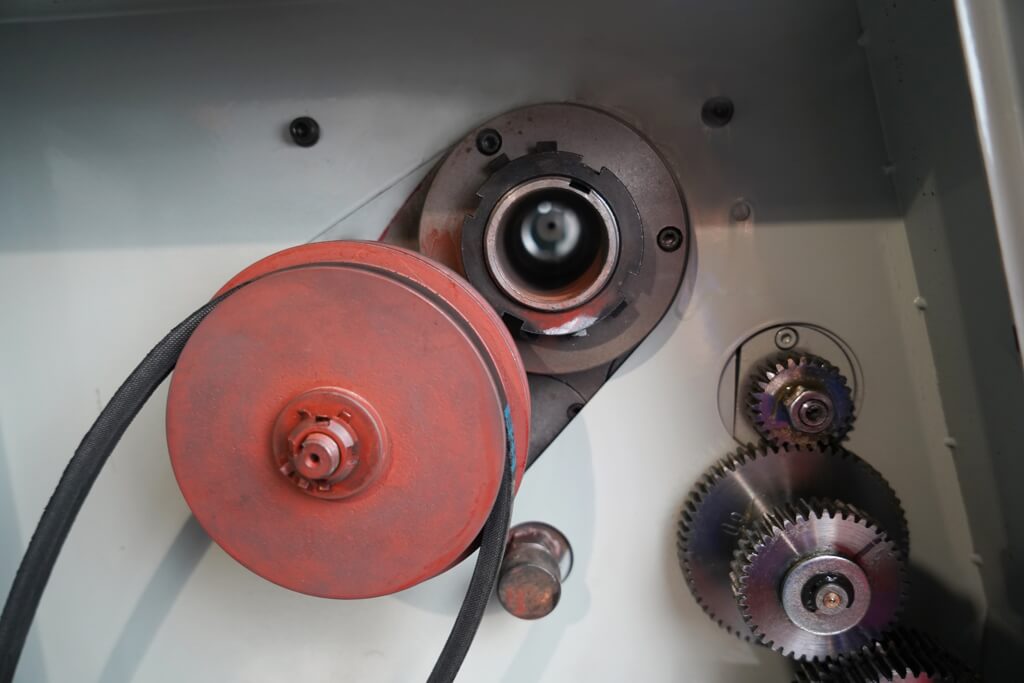

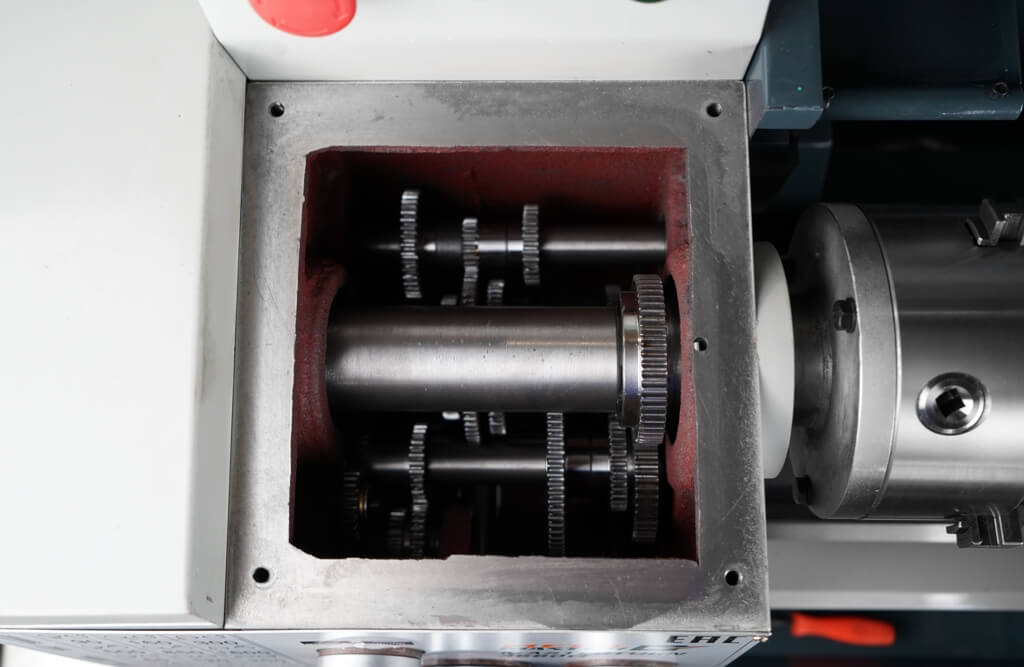

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Данную модель выгодно отличает наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.

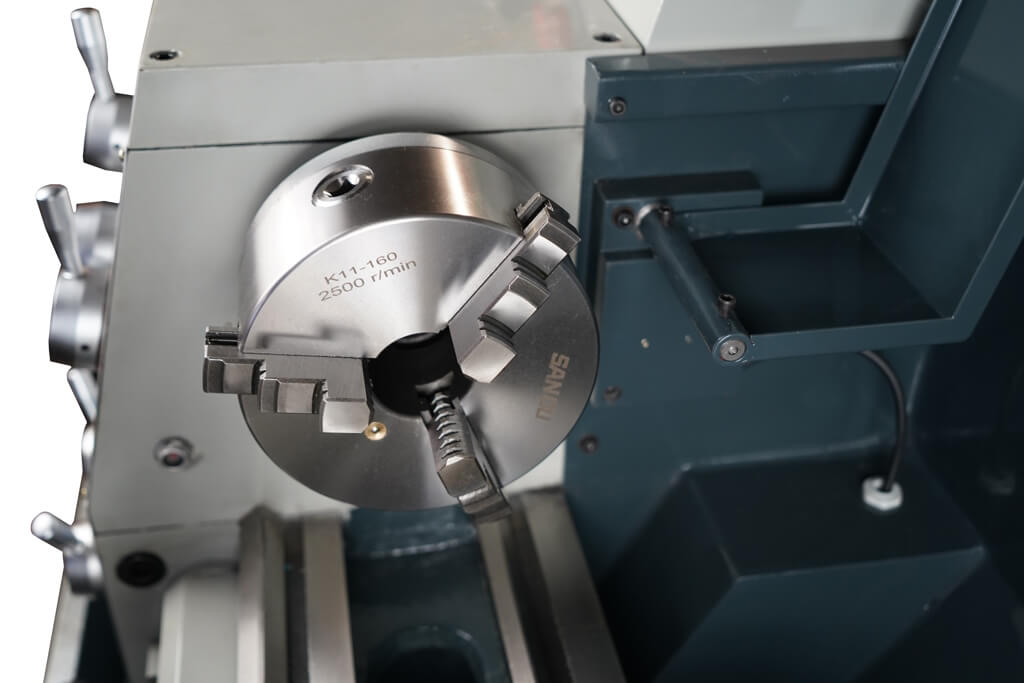

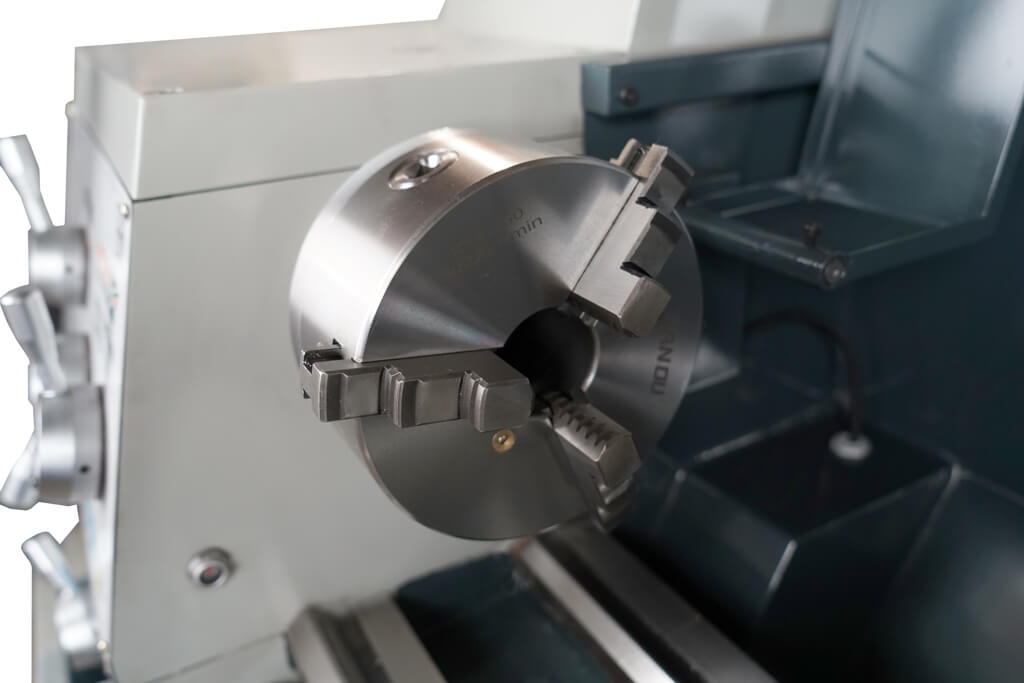

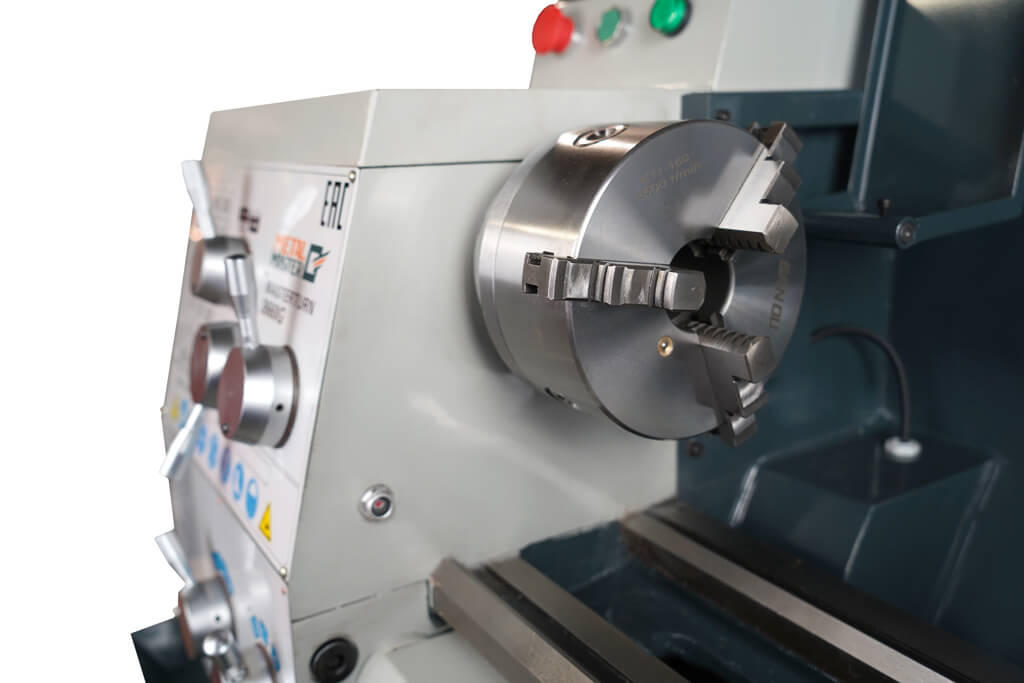

Модель оснащена трехкулачковым патроном диаметром 160 мм с обратными кулачками в комплекте.

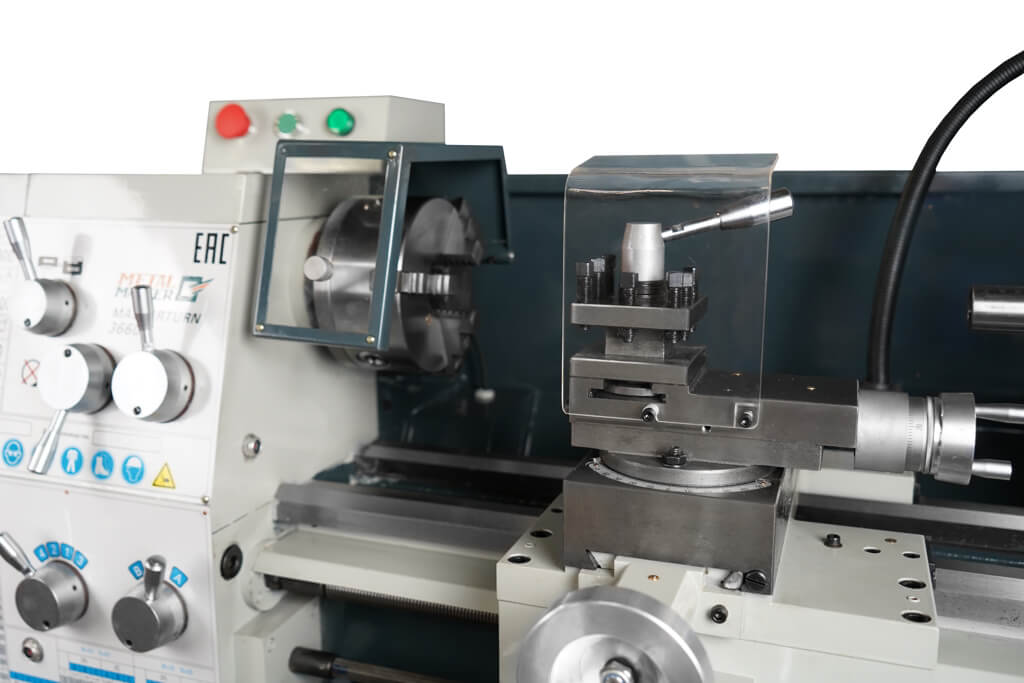

Трехкулачковый патрон и резцедержатель 16х16 мм оснащены защитными кожухами. Также станок оснащен задним защитным кожухом. Кожух патрона оснащен концевым выключателем.

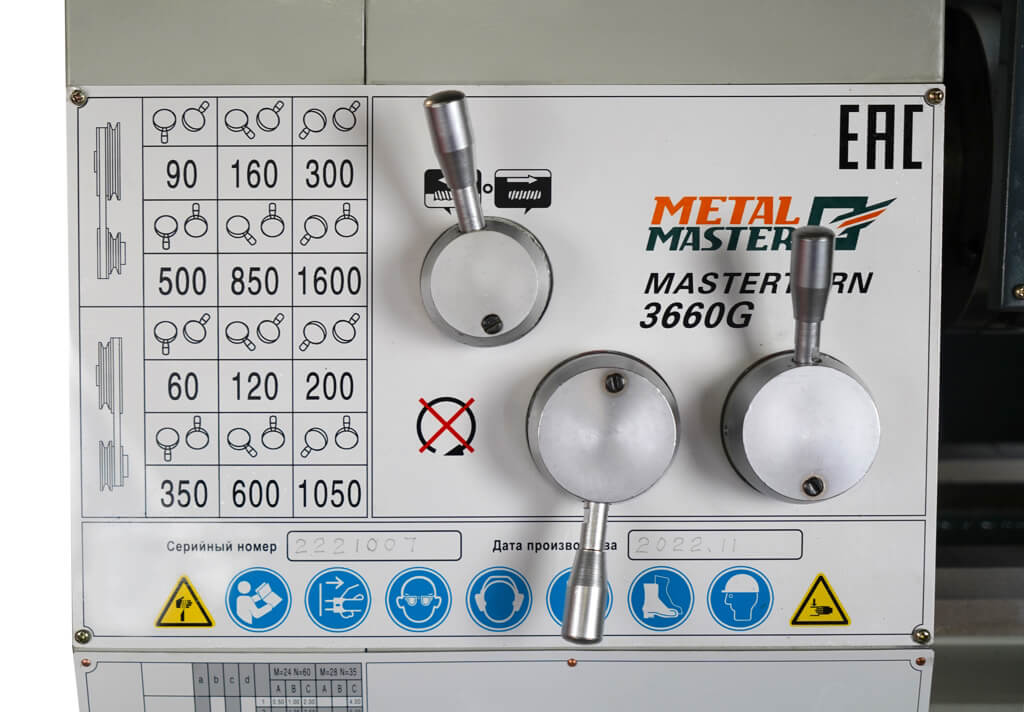

12 ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Внутренний диаметр отверстия шпинделя составляет 40,5 мм.

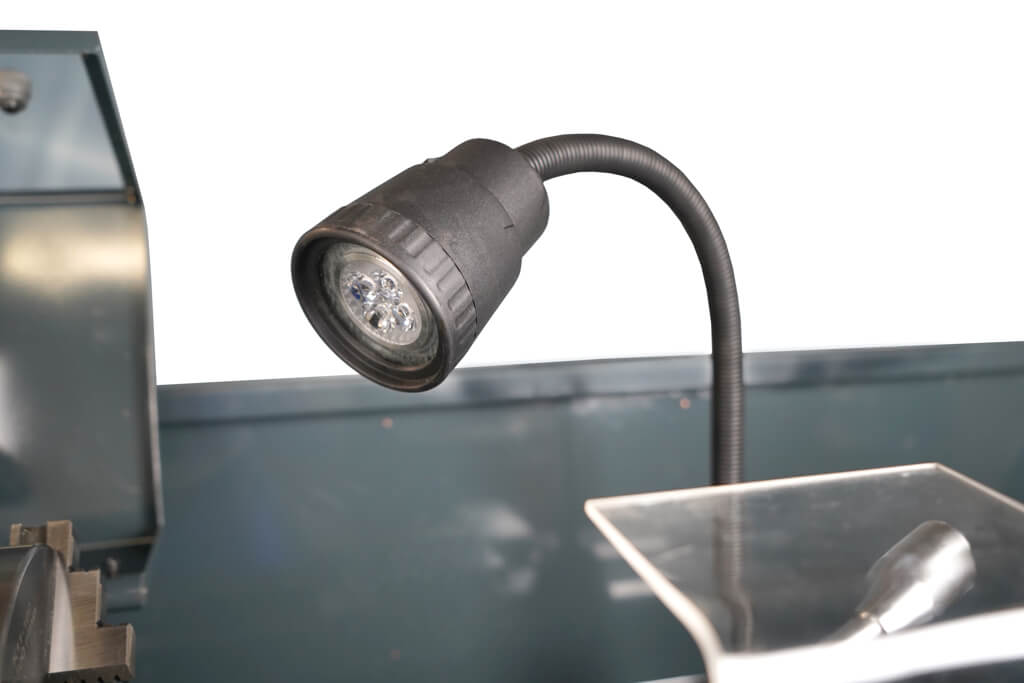

В стандартную комплектацию входит станочный светильник местного освещения.

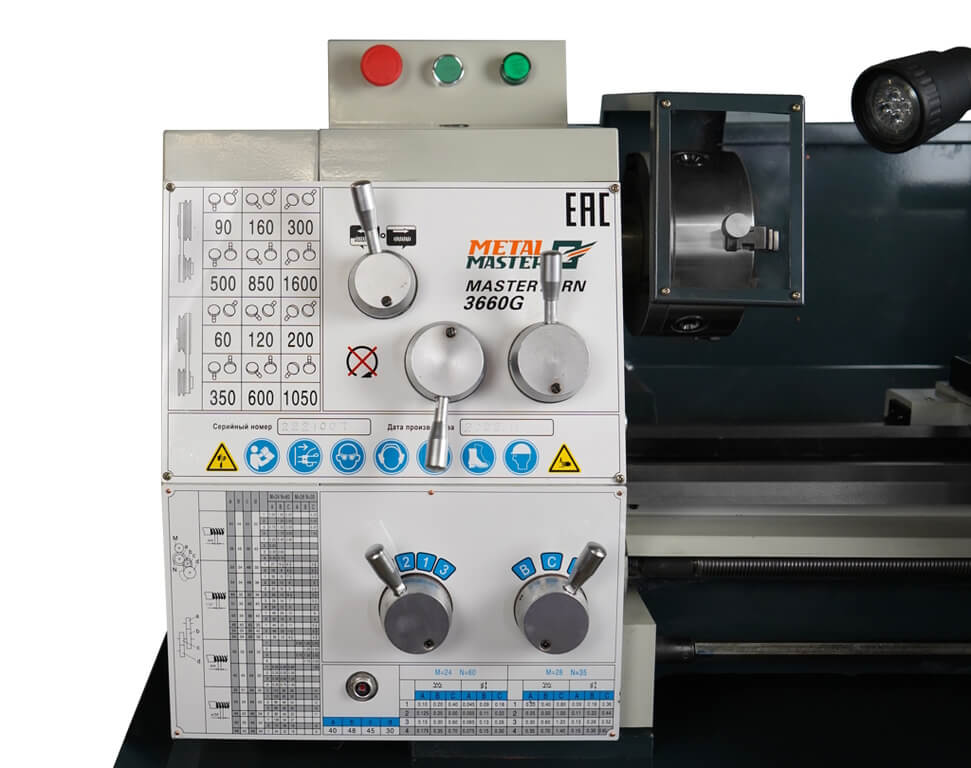

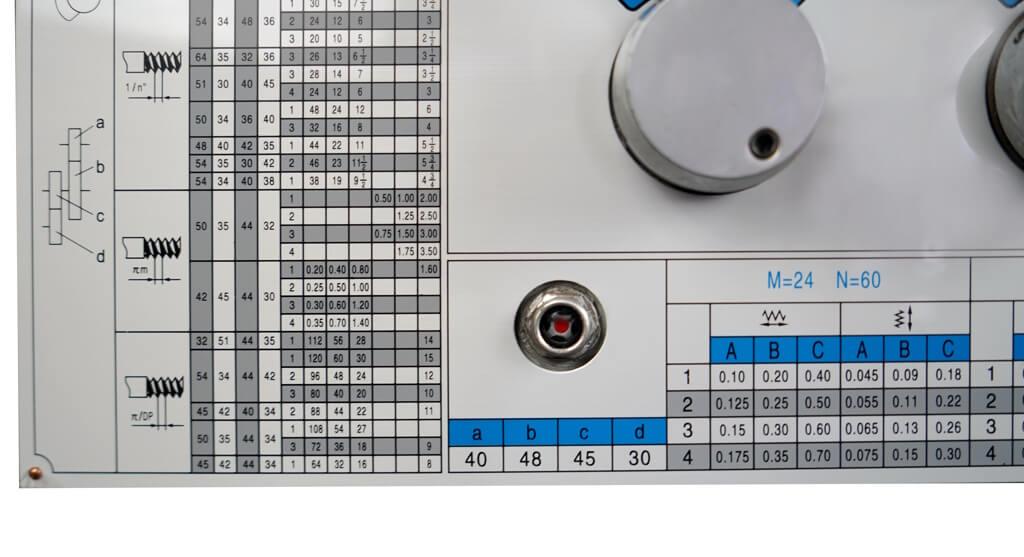

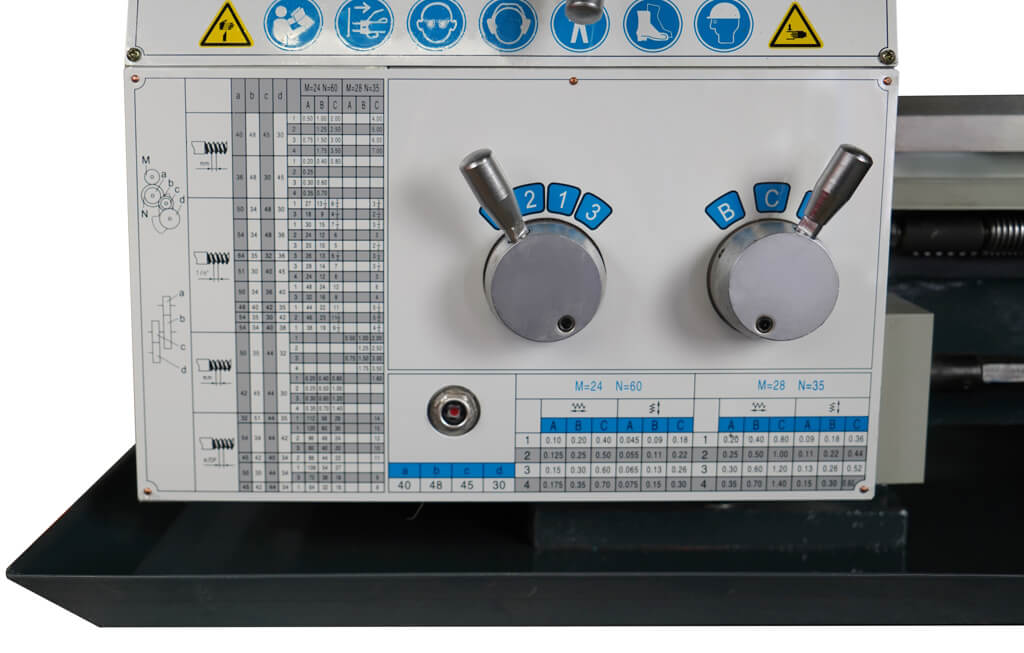

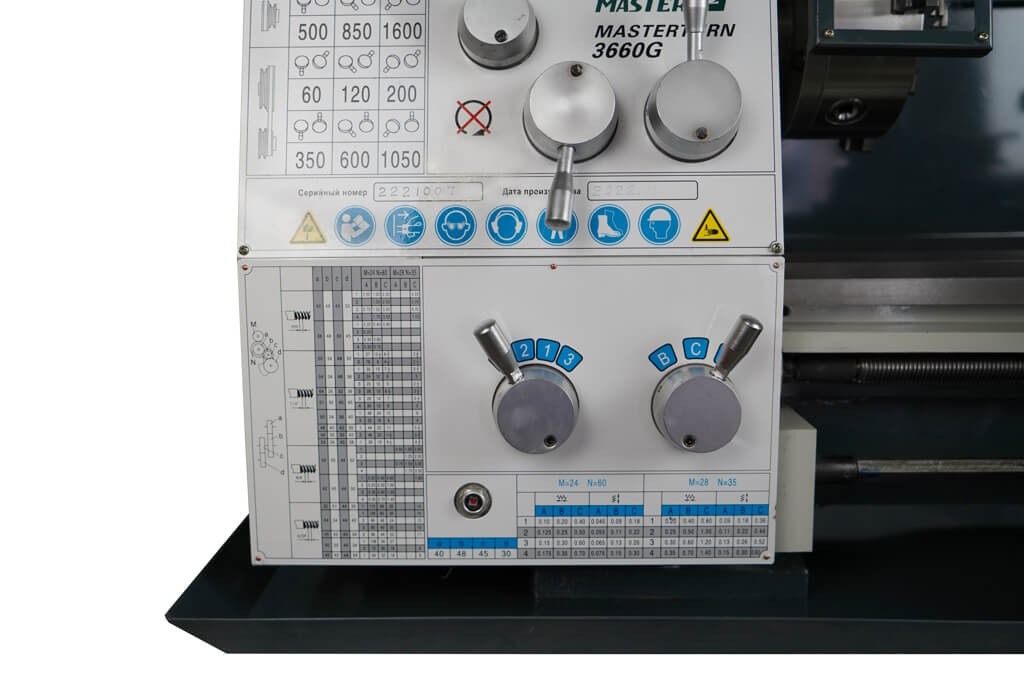

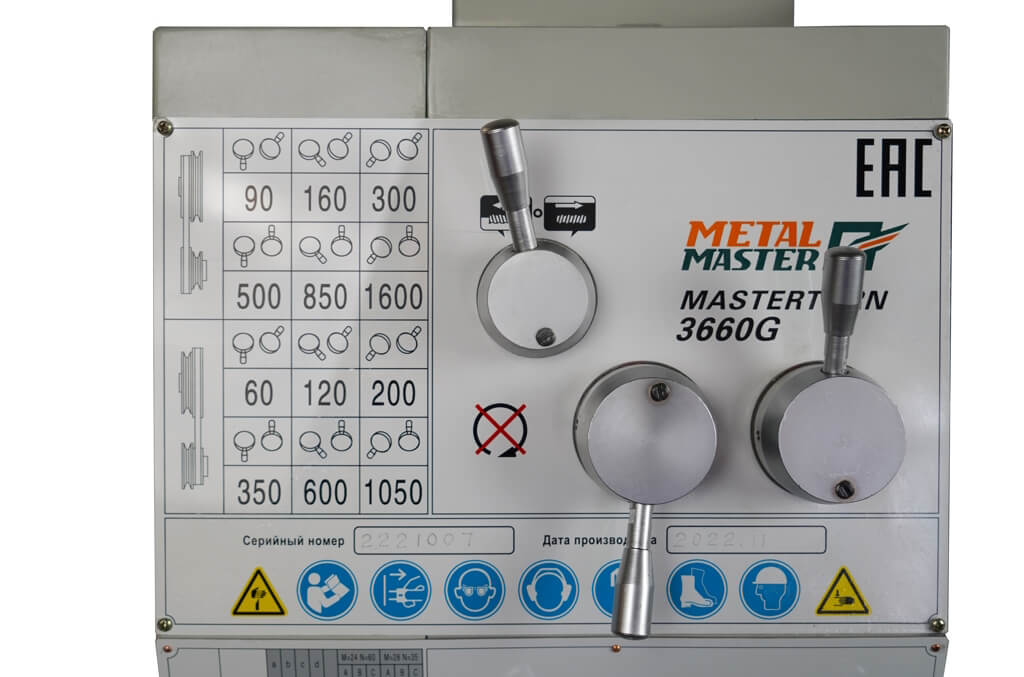

Станок Metal Master MasterTurn 3660G имеет удобную и понятную таблицу резьб и подач.

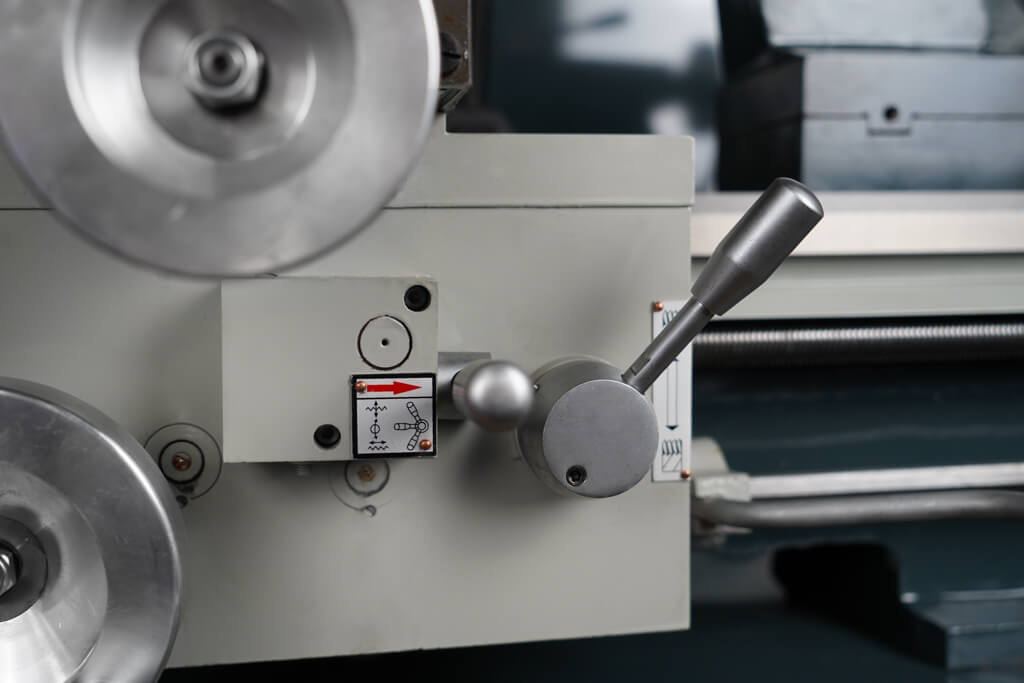

Токарный станок оснащен механизмом продольной и поперечной автоподачи.

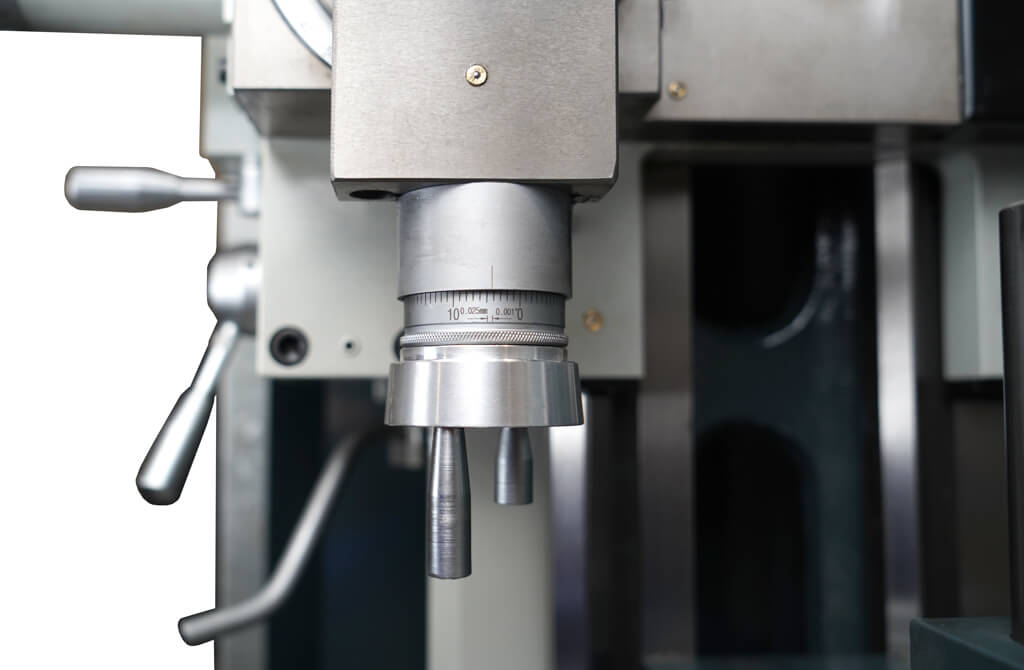

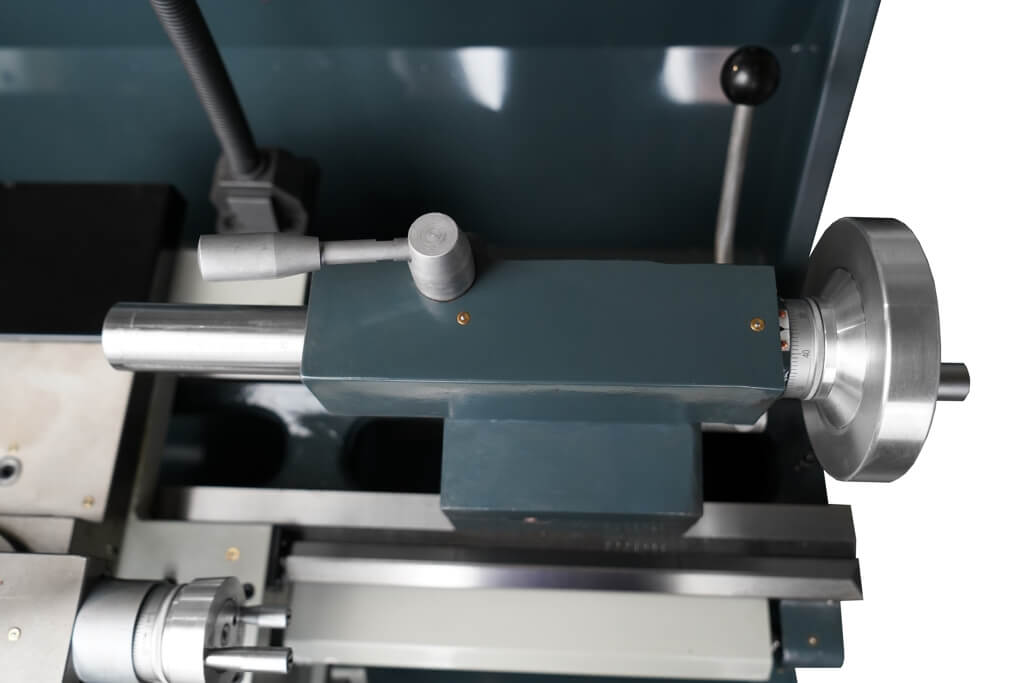

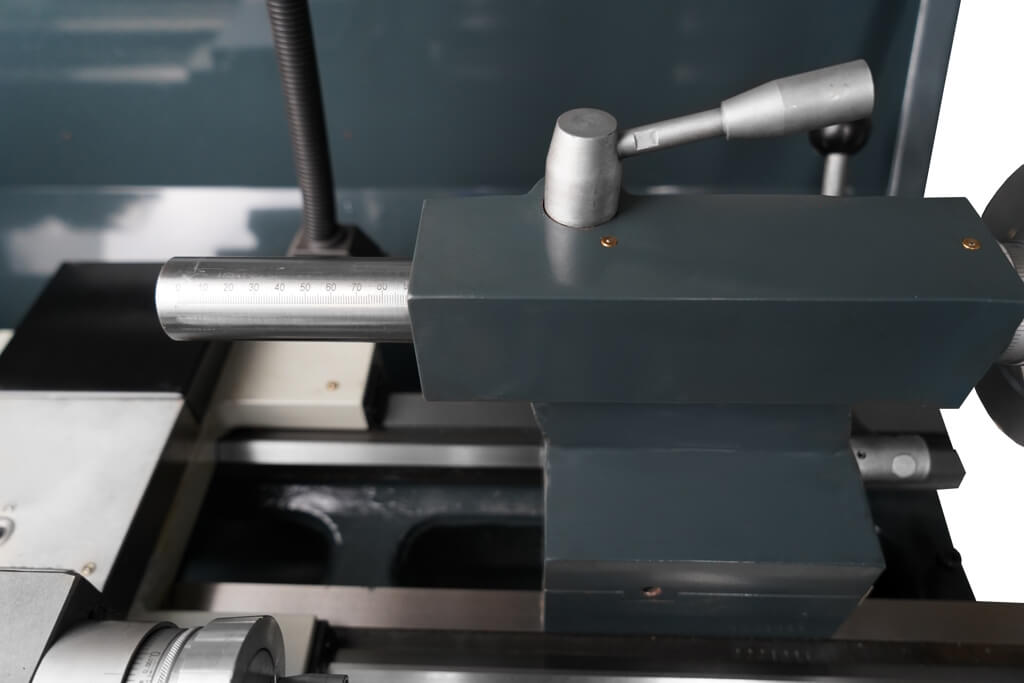

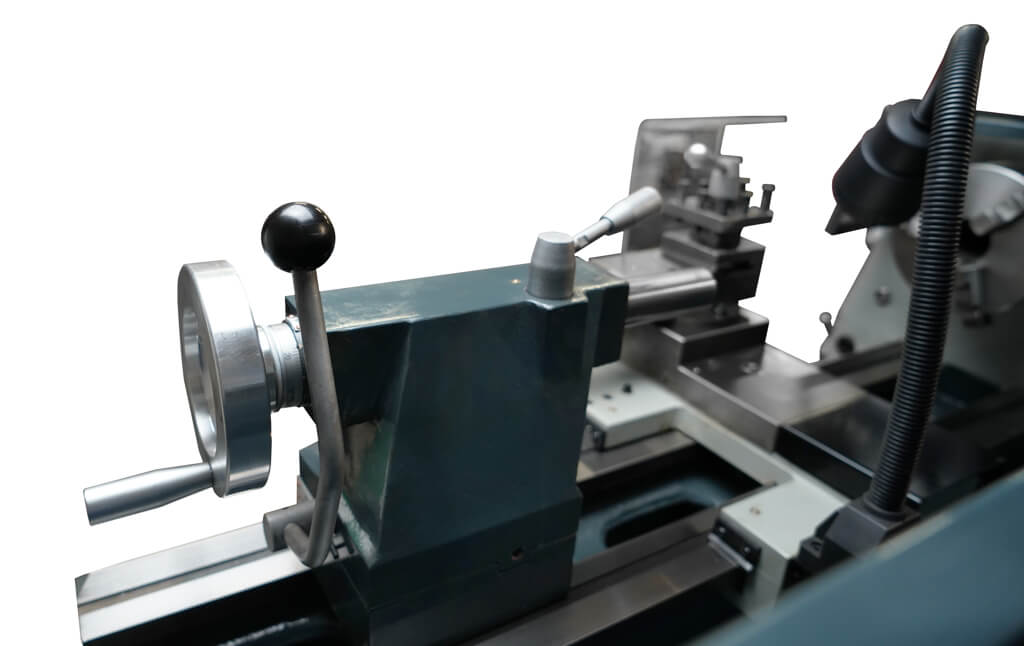

Вылет пиноли задней бабки – 90 мм. Диаметр пиноли составляет 35 мм.

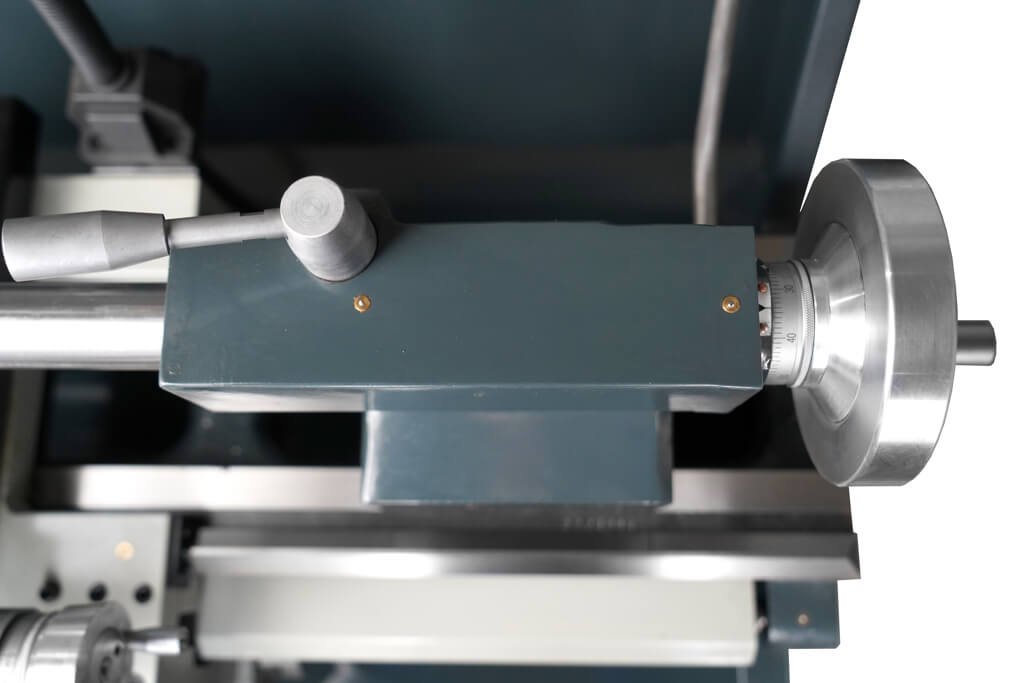

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом

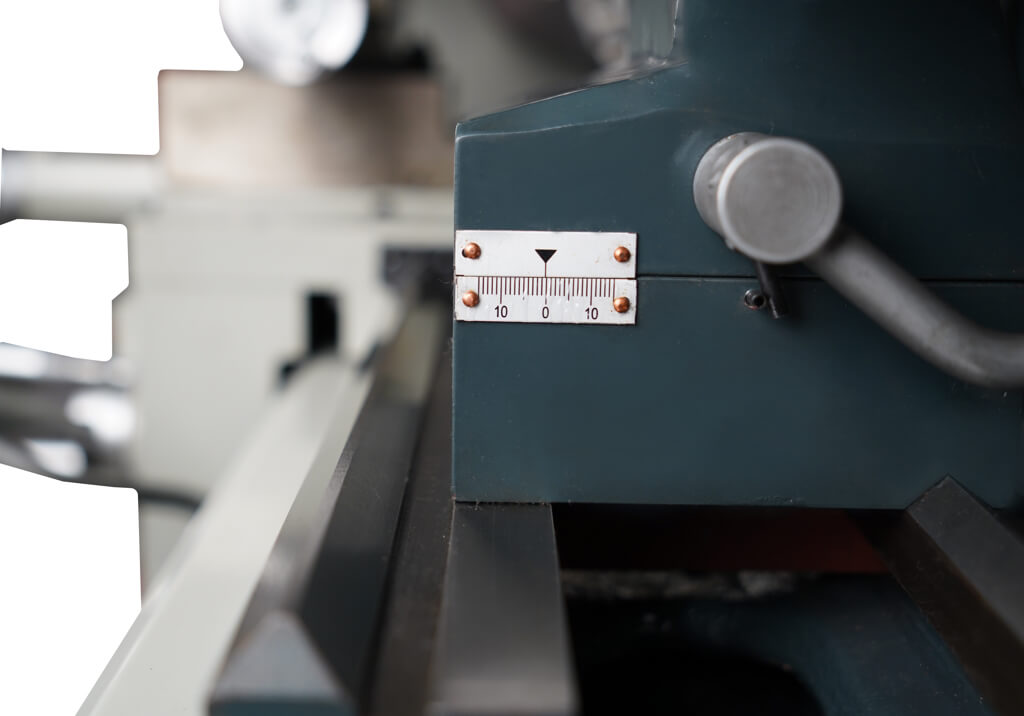

Поперечное перемещение задней бабки составляет ± 10 мм

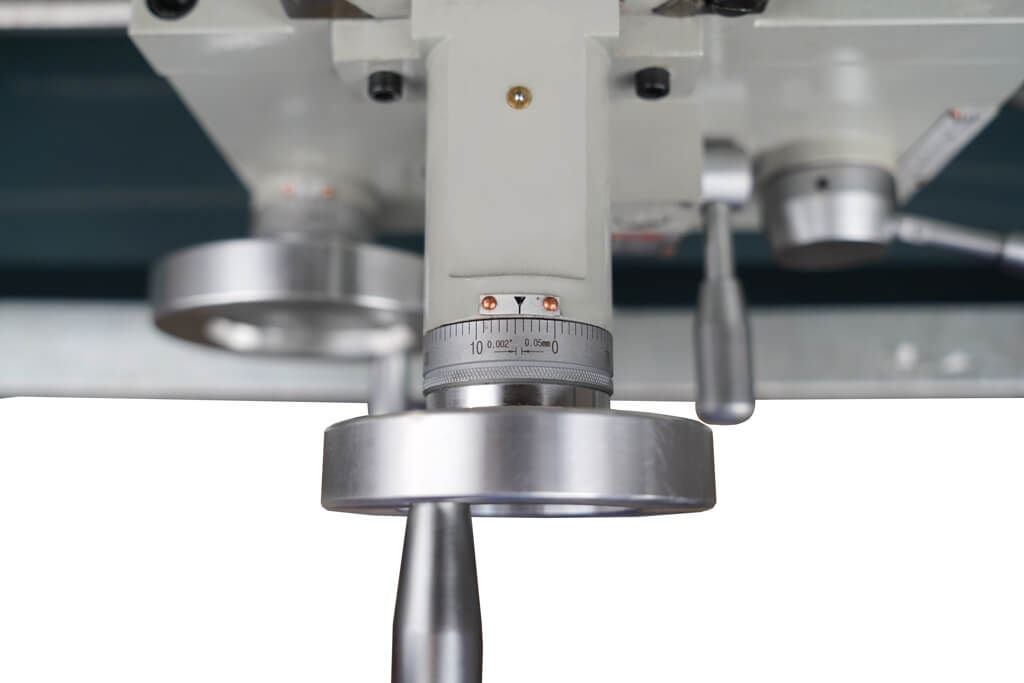

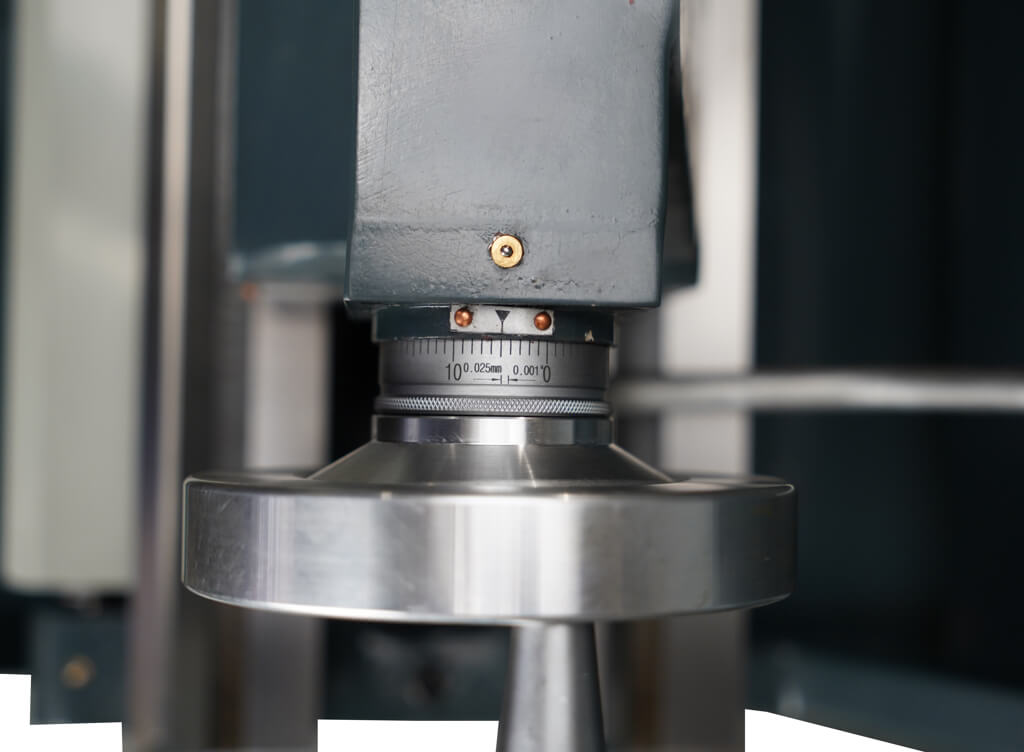

Цена деления лимба задней бабки составляет 0,025мм

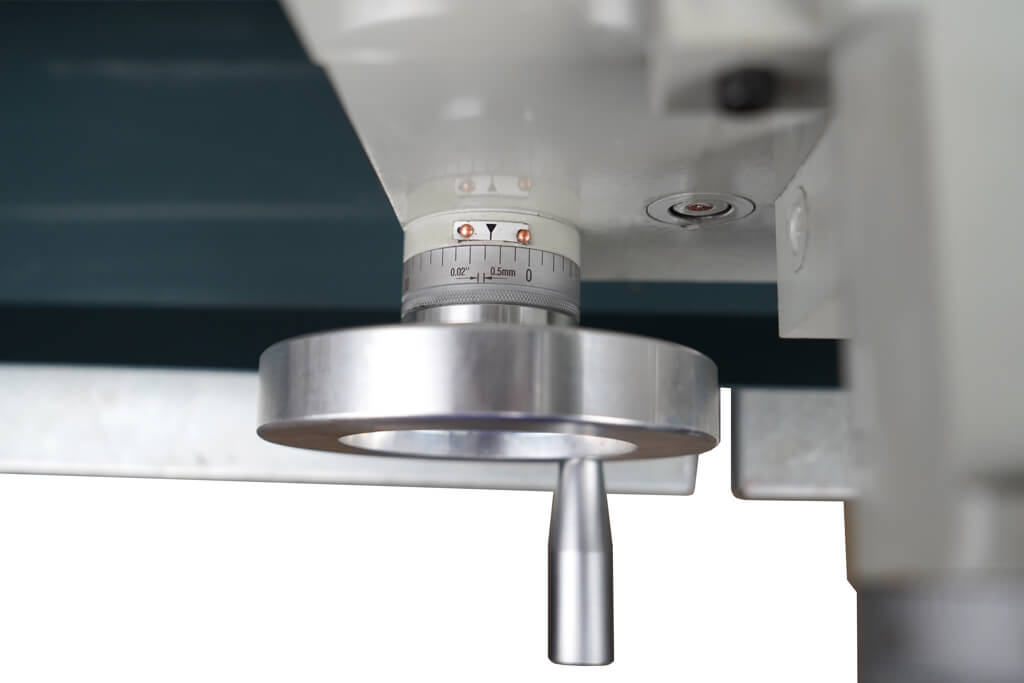

Цена деления лимба продольной подачи составляет 0,5 мм
Цена деления лимба поперечной подачи составляет 0,05 мм
Цена деления лимба тонкой продольной подачи составляет 0,025 мм

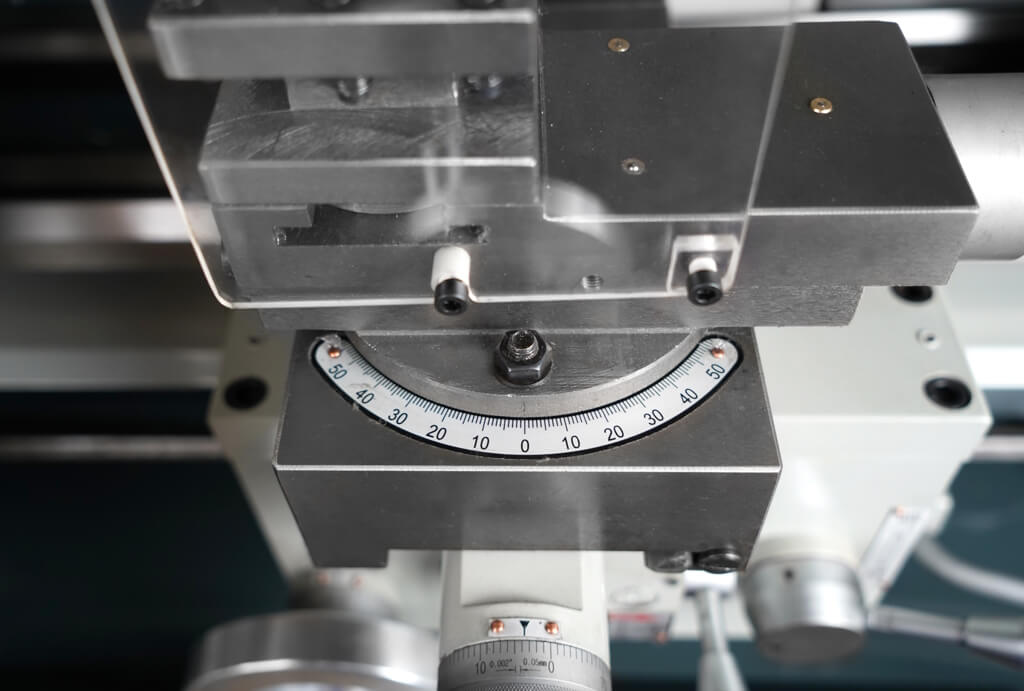

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±50°.
Ширина чугунной станины составляет 200 мм, что значительно увеличивает жесткость работы станка и влияет на точность обработки.
Все подвижные части станка оснащены тавотницами.

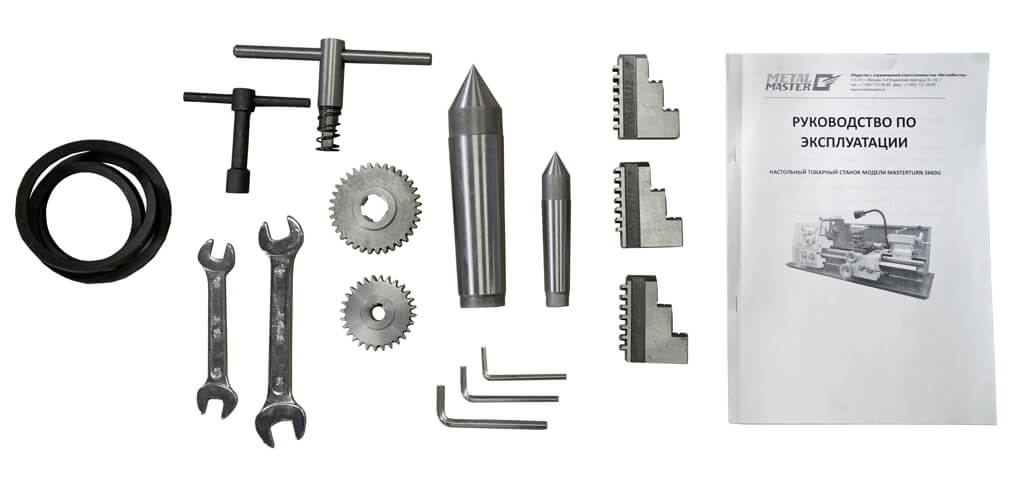

В ЗИП входят набор ключей, шестигранники, обратные кулачки, клиновидный ремень, два неподвижных центра, сменная металлическая шестерня и инструкция по эксплуатации.

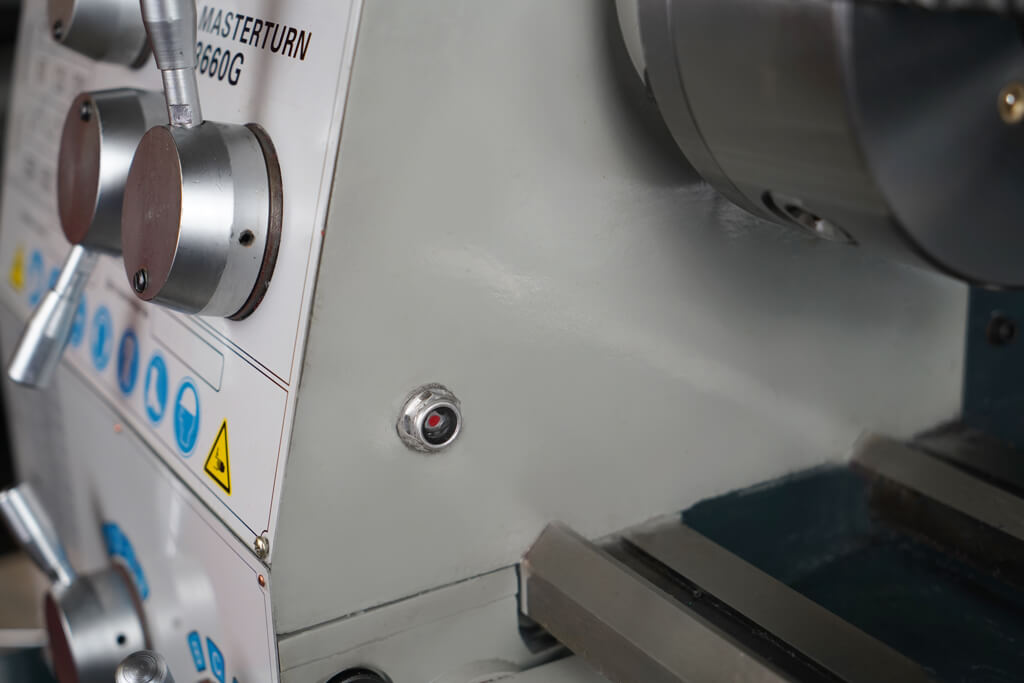

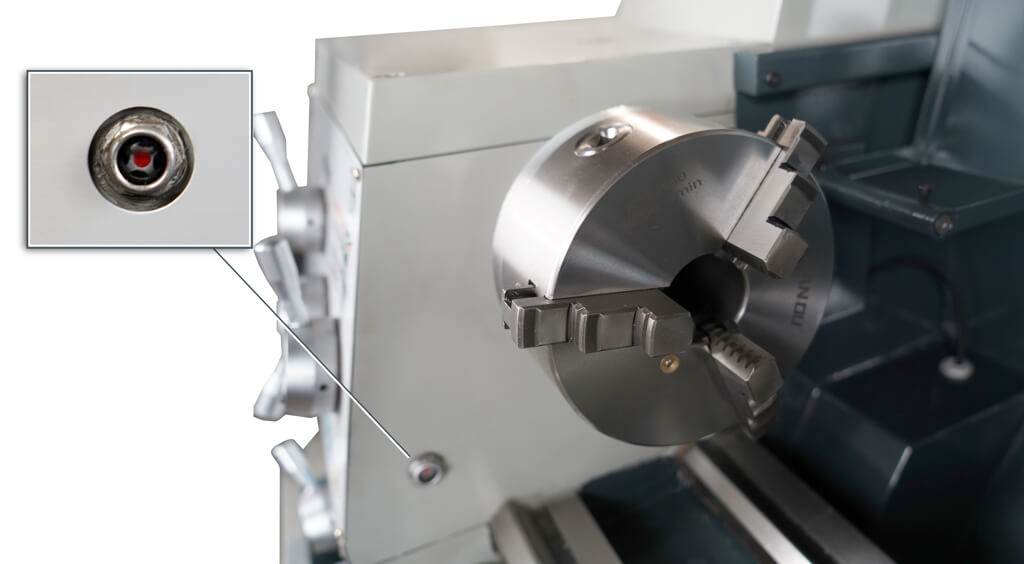

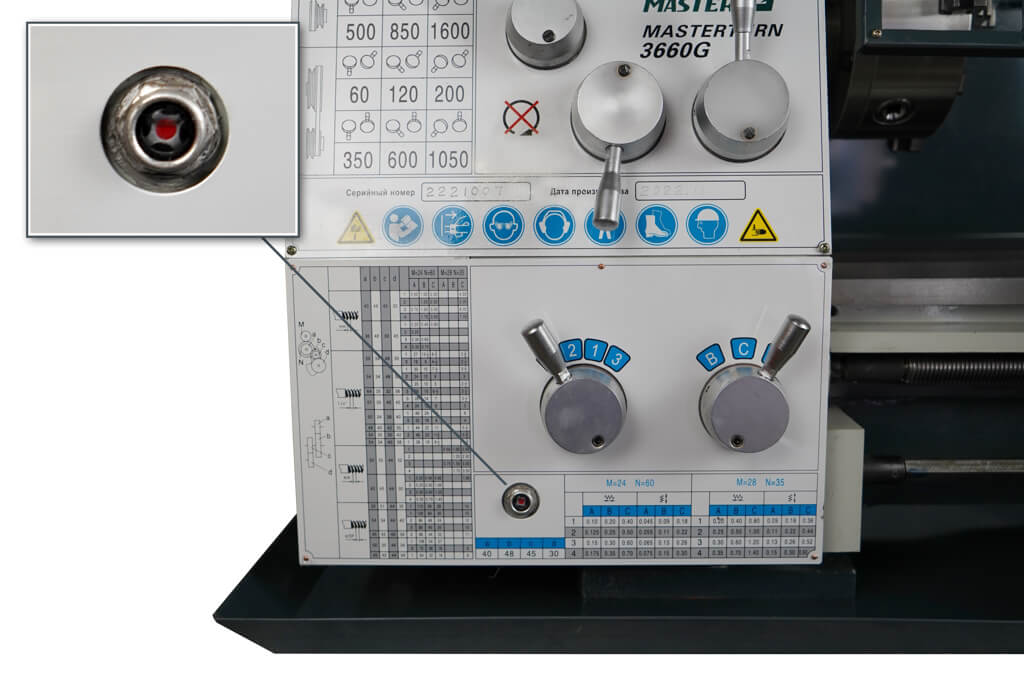

Передняя бабка токарного настольного токарного станка MasterTurn 3660G оснащена маслоуказательными окошками для оперативного контроля уровня масла.
Стандартная комплектация:
- 3-х кулачковый патрон 160 мм
- Защита держателя инструмента;

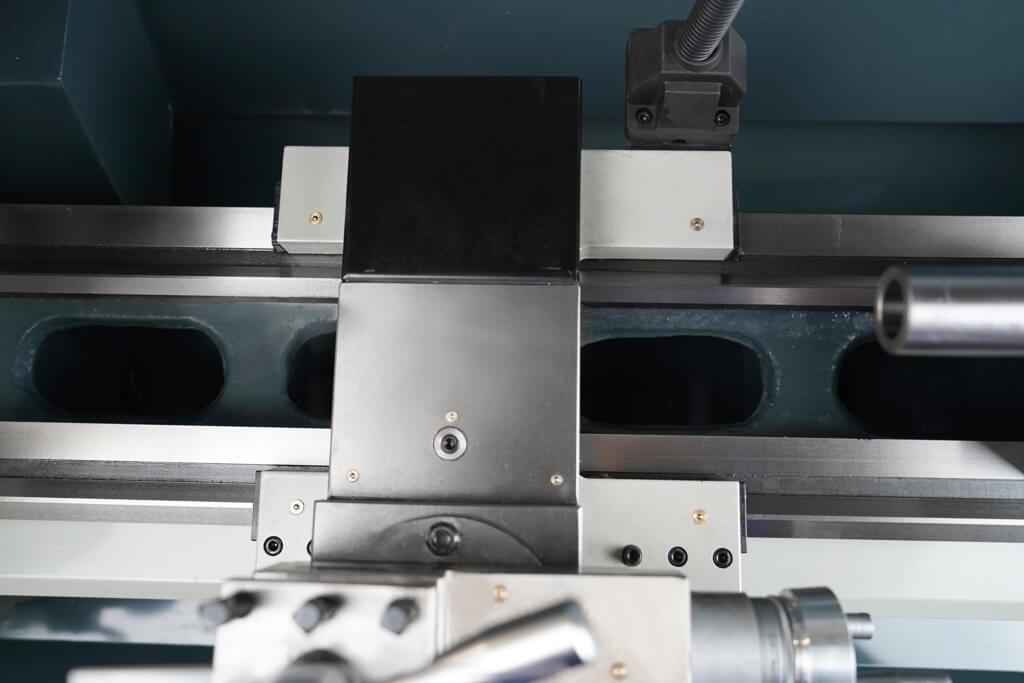

- Защита ходового винта;
- Инструкция по эксплуатации на русском языке;
- Инструментальный ящик:
Характеристики
- Расстояние между центрами, мм
- 600
- Ширина станины, мм
- 200
- Мощность двигателя
- 750 / 220 В/ 50 Гц
- Конус шпинделя
- МТ5
- Тип двигателя
- Асинхронный
- Количество передач
- 12
- Конус пиноли задней бабки
- МТ3
- Диаметр сквозного отверстия шпинделя, мм
- 40.5
- Диаметр 3-х кулачкового патрона, мм
- 160
- Макс. диаметр обработки над станиной, мм
- 360
- Макс. диаметр обработки над суппортом, мм
- 200
- Диапазон скоростей шпинделя, об/мин
- 60~1600
- Макс. ход верхней салазки суппорта, мм
- 100
- Макс. ход поперечной салазки суппорта, мм
- 160
- Макс. ход пиноли задней бабки, мм
- 90
- Диапазон нарезаемых метрических резьб, мм
- 0.20~7 / 22 вида
- Макс. сечение резца, мм
- 16 × 16
- Габаритные размеры станка (ДхШхВ), мм
- 1550 × 685 × 530
- Габаритные размеры упаковки (ДхШхВ), мм
- 1620 × 760 × 730
- Диапазон нарезаемых дюймовых резьб, ниток на дюйм
- 2 ½ ~48 / 45 видов
- Диапазон автоматической продольной подачи, мм/об
- 0.10~1.40
- Диапазон автоматической поперечной подачи, мм/об
- 0.045~0.60
- Вес нетто/брутто, кг
- 430/490
- Диапазон нарезаемых модульных резьб, MP
- 0.20~3.5 / 21 вид
- Диапазон нарезаемых питчевых резьб, DP
- 8~120 / 31 вид
