Настольный токарно-винторезный станок Metal Master MML 2140VE с проходным отверстием шпинделя 38мм
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

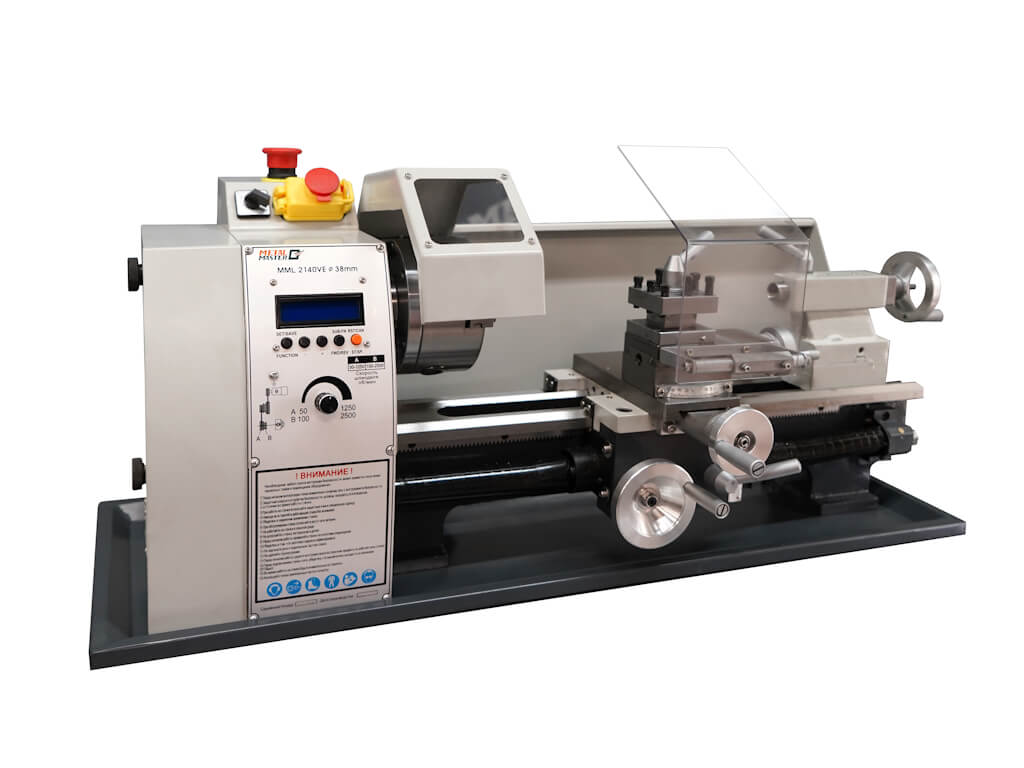

Metal Master MML 2140VE ø38 мм – это настольный токарно-винторезный станок с электронной гитарой и вариатором ,предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб. Станок имеет рекордный в своем классе размер диаметра проходного отверстия шпинделя 38 мм.
Особенности:
- Регулировка скорости оборотов шпинделя при помощи потенциометра;
- Наличие электронной гитары, которая позволит быстро выставить необходимый шаг резьбы или автоподачи без перебора шестерен;
- Интуитивно понятная система программирования электронной гитары;
- Рекордный диаметр проходного отверстия шпинделя 38 мм, позволяющий обтачивать длинные детали большего диаметра;
- Телескопическая защита ходового винта от попадания стружки;
- Защитный кожух патрона с концевым выключателем;
- Наличие быстрозажимного эксцентрикового механизма задней бабки;
- Высокая износостойкость направляющих станины, прошедших процесс закалки ТВЧ и имеющих твердость 48-52 HRC;
- Станок оснащен надежным двигателем мощностью 0,85 кВт.
Одним из преимуществ станка является наличие электронной гитары, что позволяет установить необходимый шаг резьбы и автоподачи без перебора шестерен.

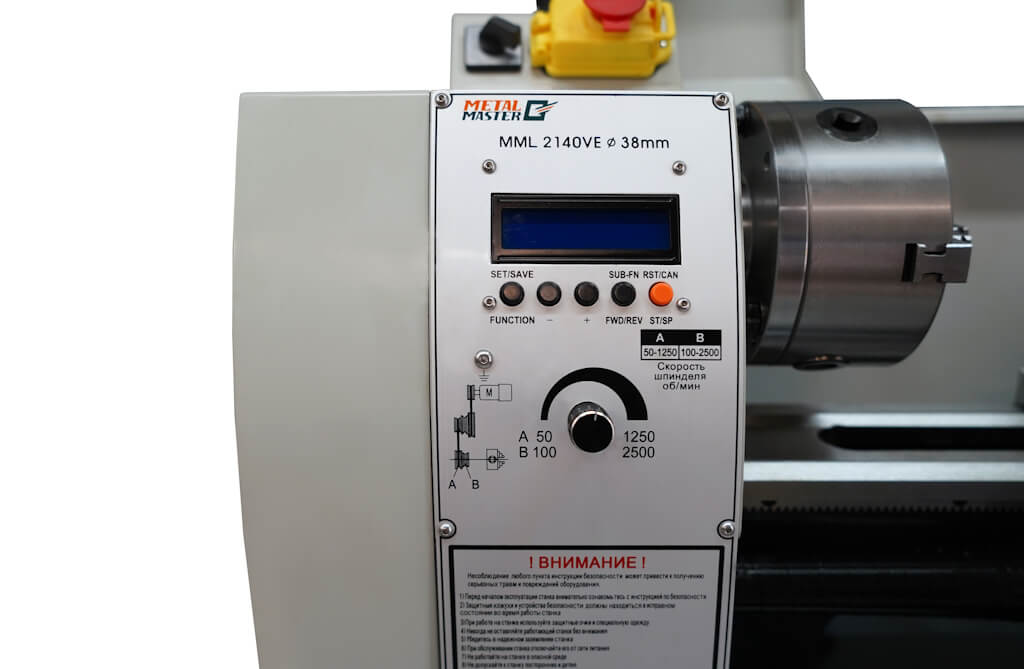

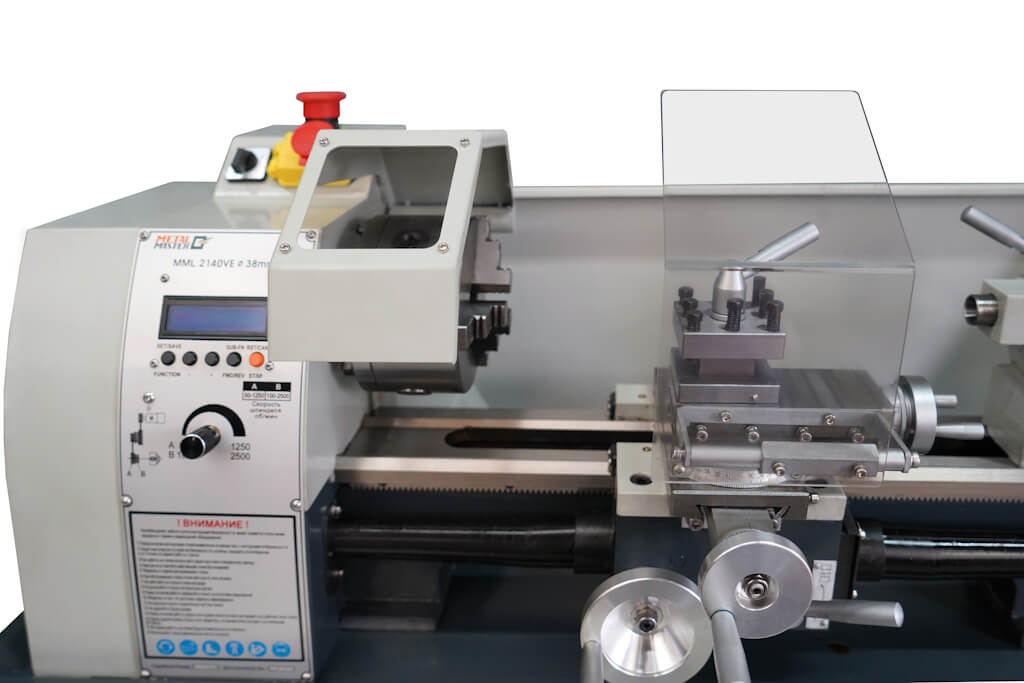

Управление электронной гитарой осуществляется с помощью дисплея и механических кнопок. Имеется возможность запрограммировать шаг автоподачи, нарезание метрической или дюймовой резьбы, выбрать направление продольного движения суппорта. Также на дисплее отображаются обороты вращения шпинделя.

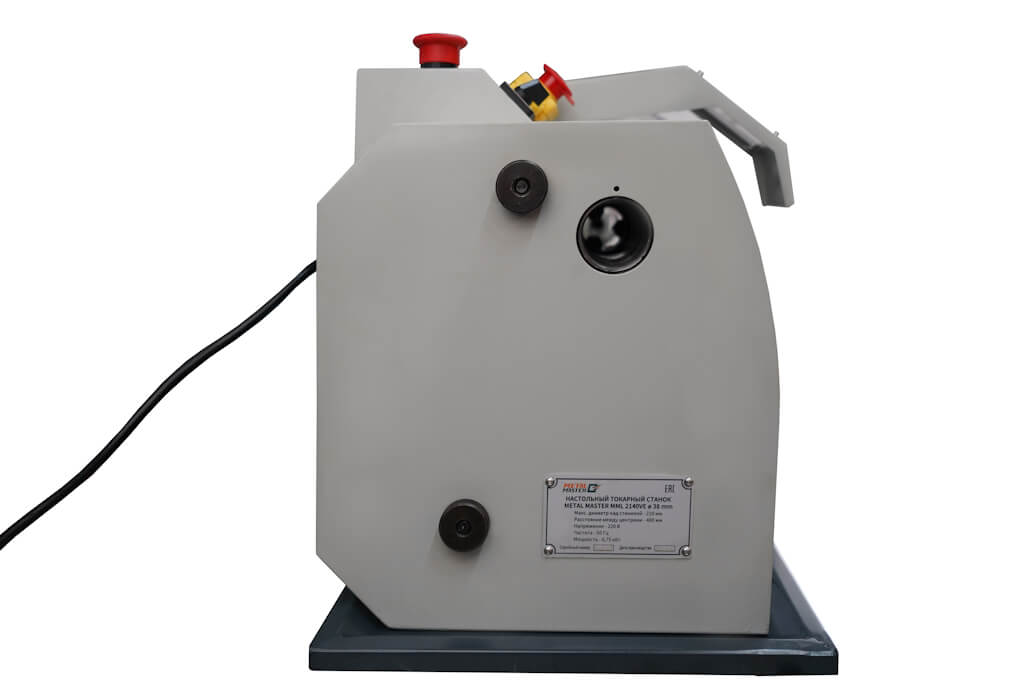

Станок имеет рекордный в своем классе диаметр проходного отверстия шпинделя 38 мм.

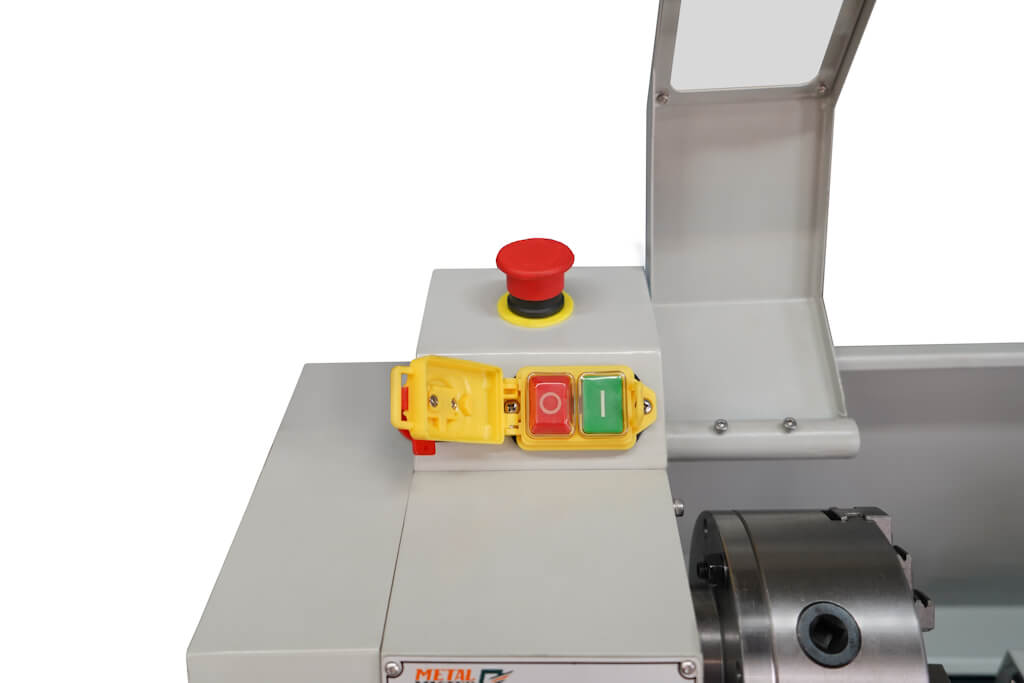

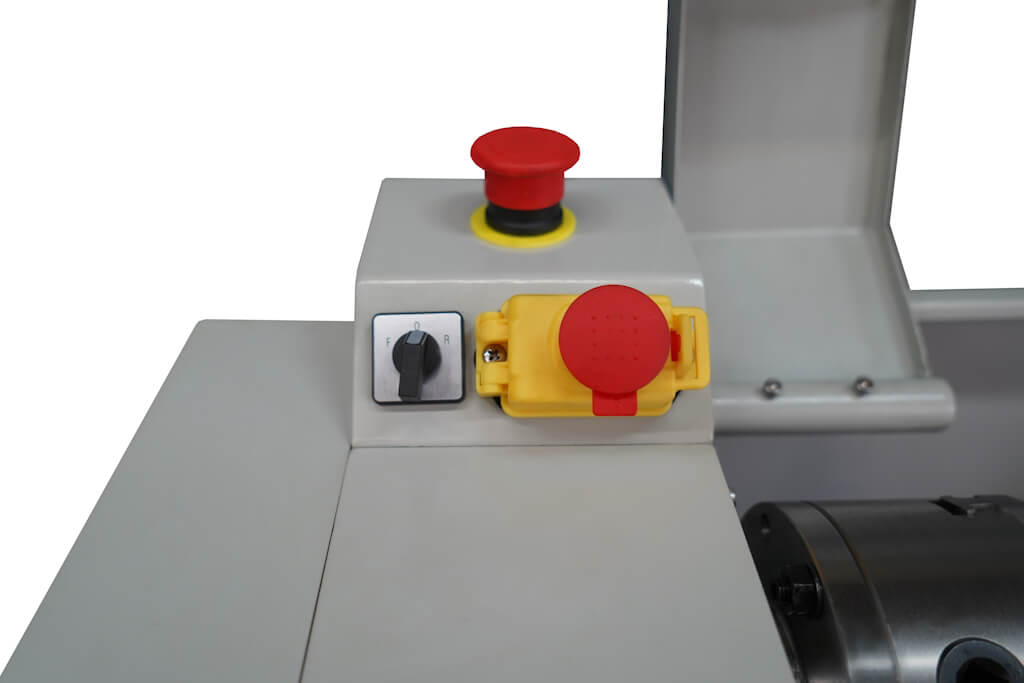

В верхней части передней бабки имеются переключатель направления вращения шпинделя, кнопки включения и выключения станка, а также грибок аварийного выключателя.

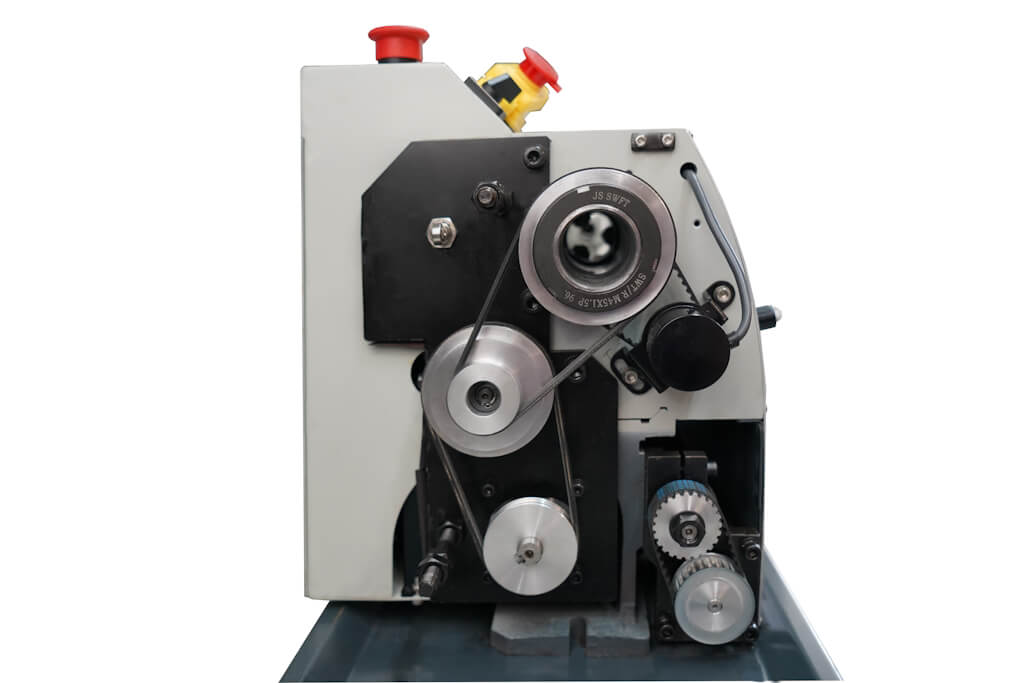

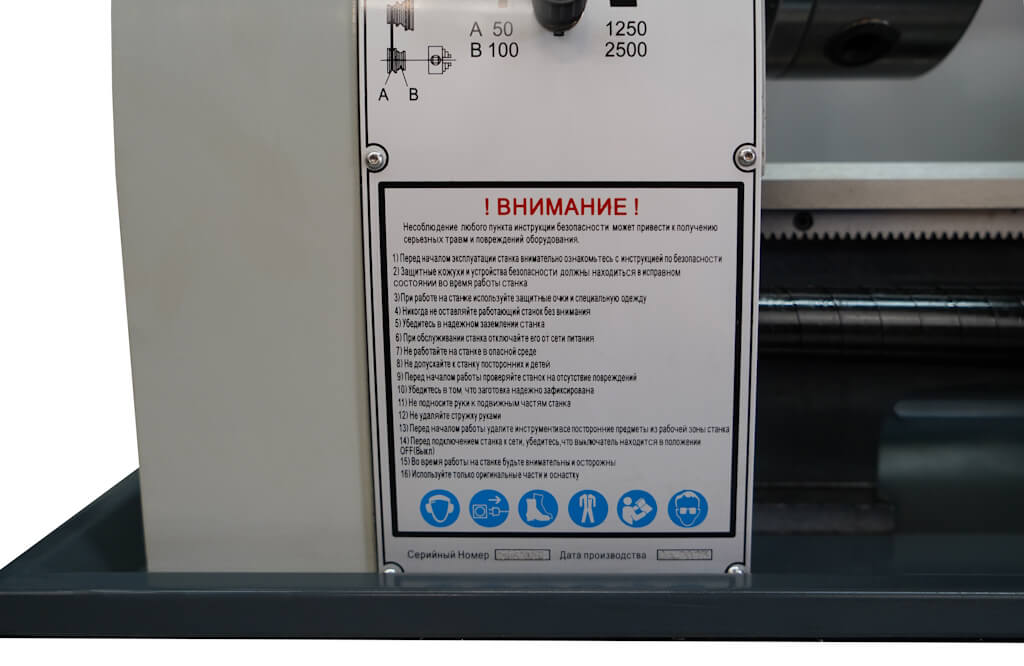

Станок имеет два диапазона вращения шпинделя от 50 до 1250 об/мин и от 100 до 2500 об/мин Переключение диапазонов скоростей осуществляется с помощью перекидывания ремней в блоке ременных шкивов, расположенных на передней бабке.

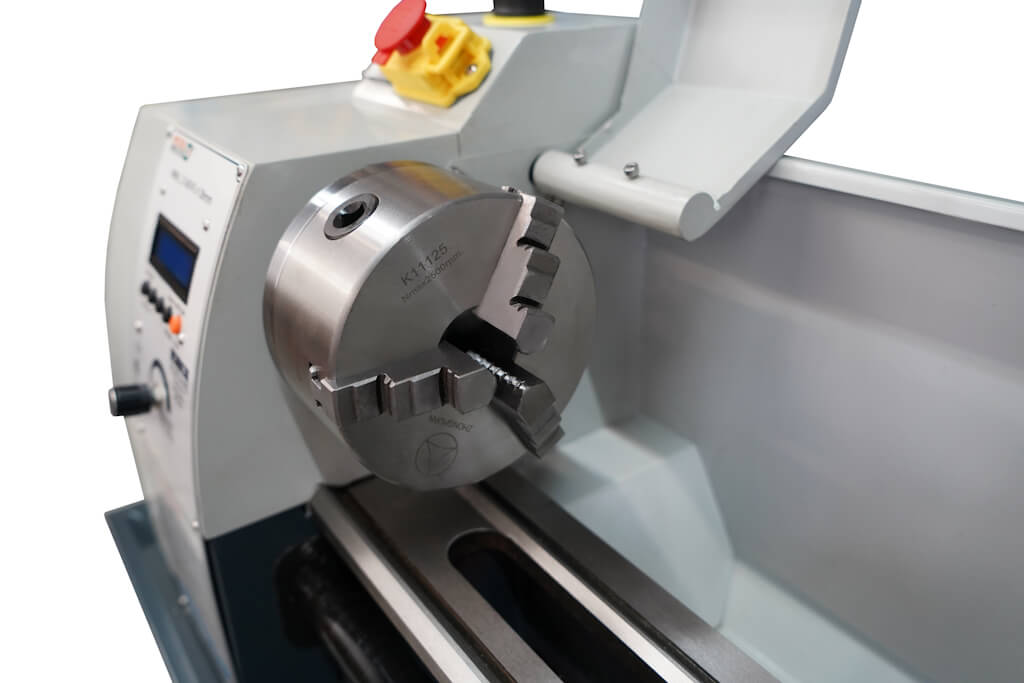

В стандартной комплектации поставляется трехкулачковый патрон 125мм, с обратными кулачками в комплекте.
Станок оснащен защитным кожухом патрона с концевым выключателем и прозрачным полимерным кожухом резцедержки.

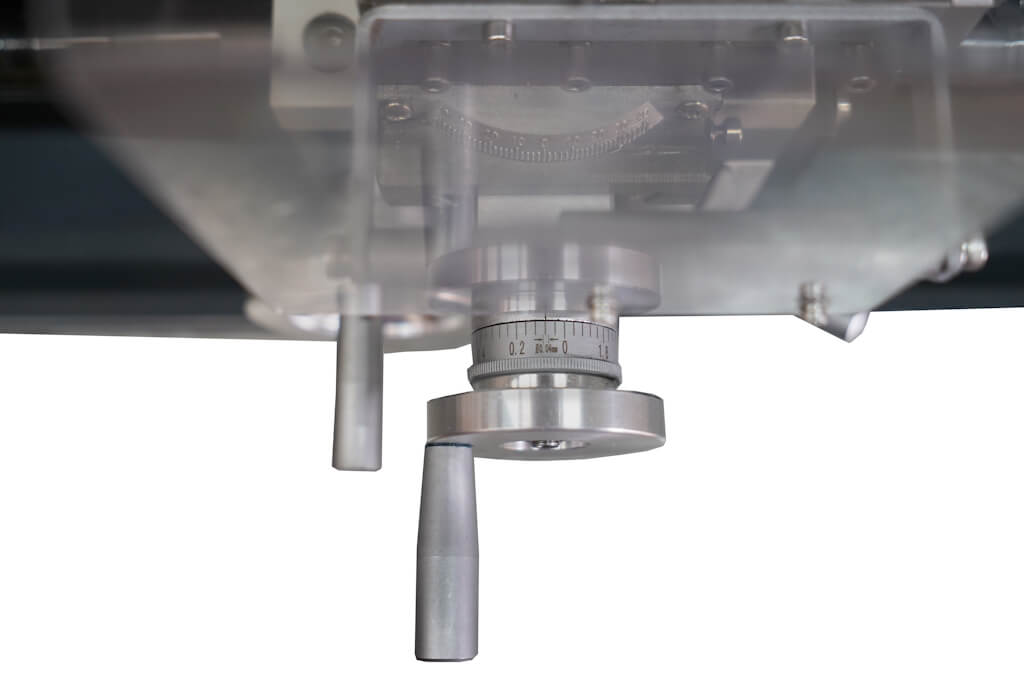

Цена деления лимба продольной подачи составляет 0,25 мм.

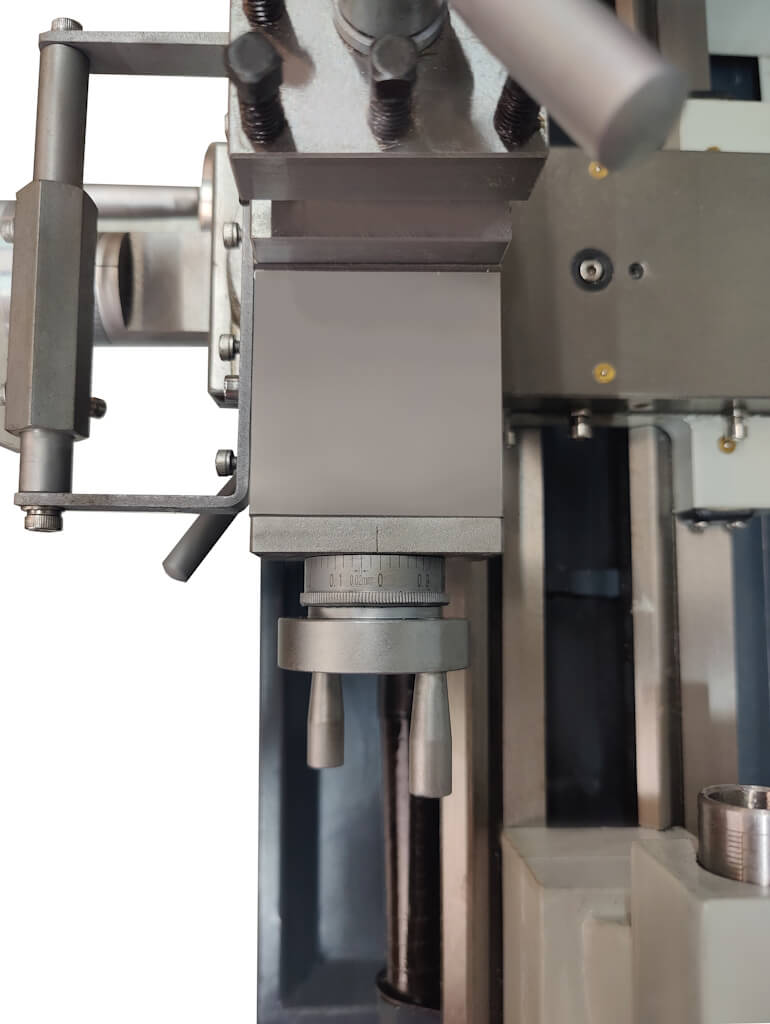

Цена деления лимба поперечной подачи составляет 0,04 мм.

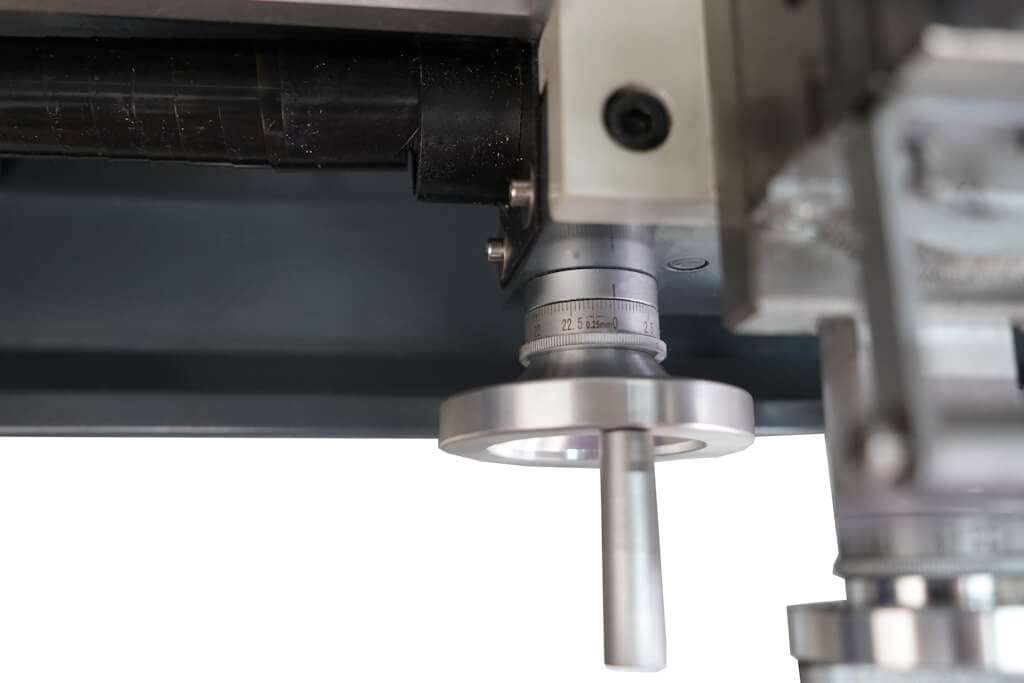

Цена деления лимба тонкой продольной подачи составляет 0,02 мм.

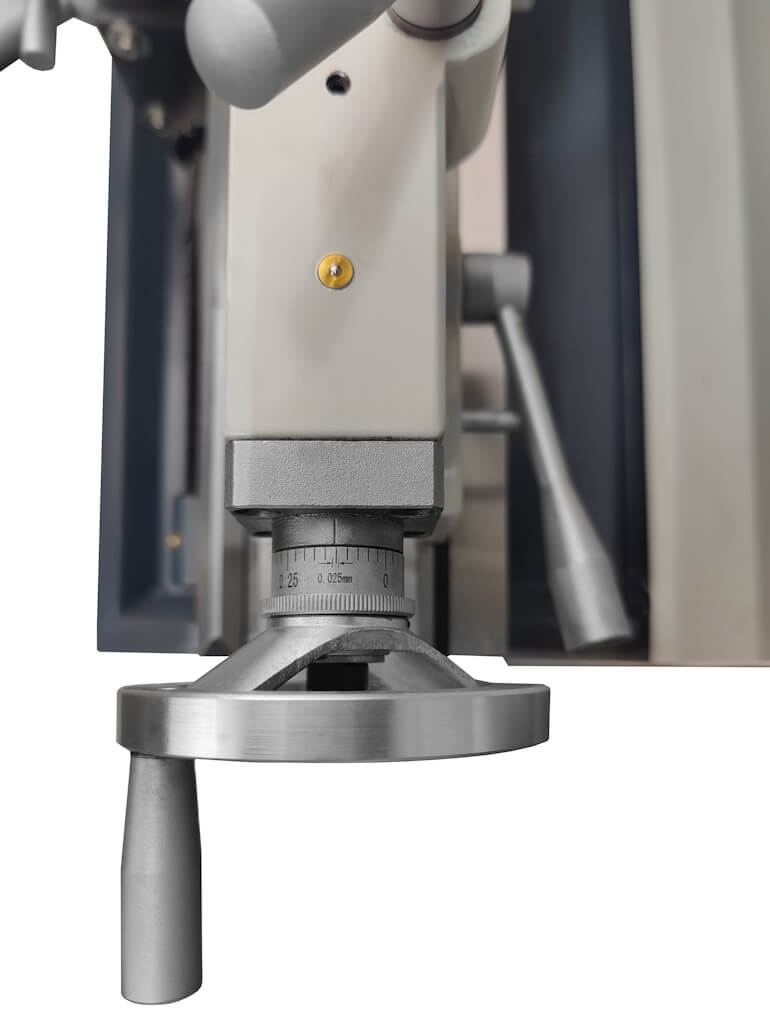

Цена деления лимба задней бабки составляет 0,025 мм.

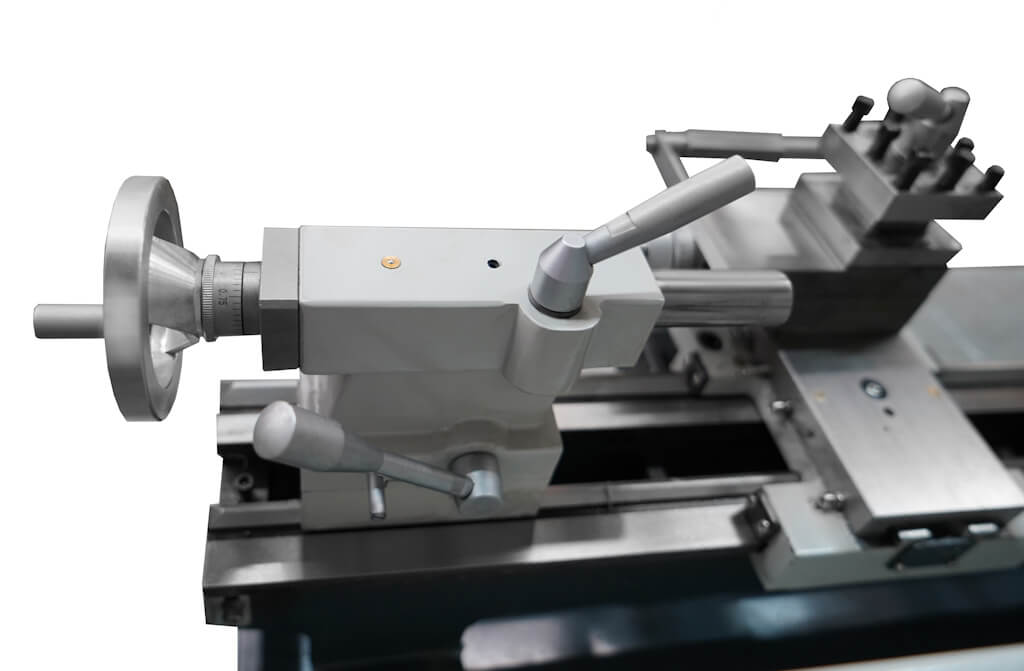

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом.

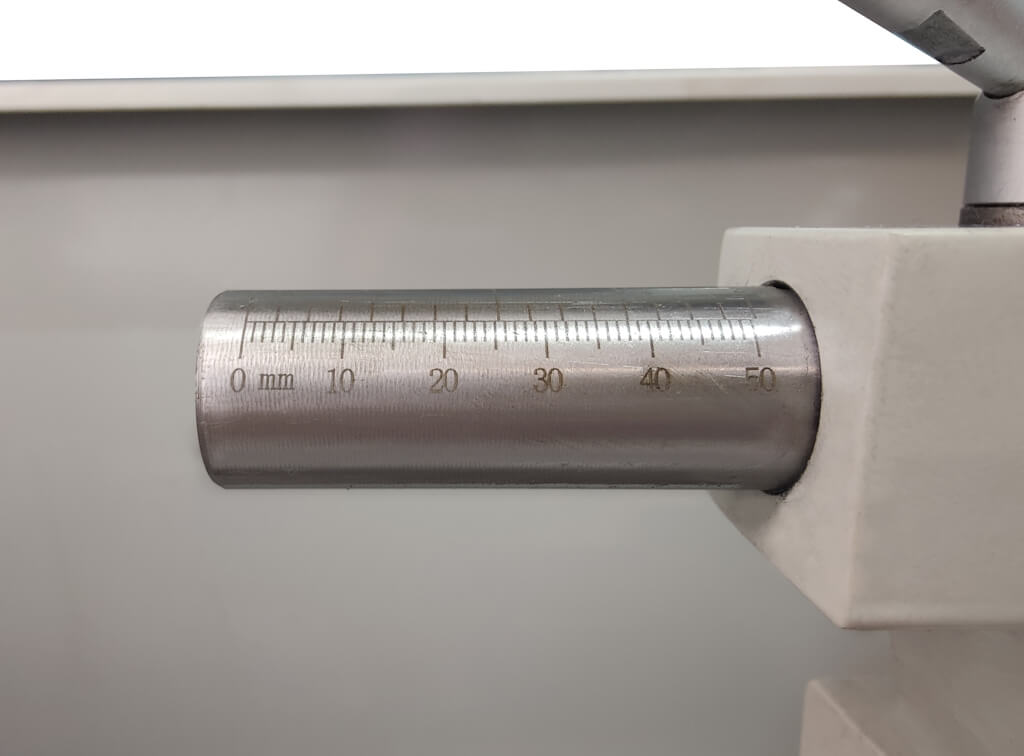

Вылет пиноли задней бабки составляет 50 мм.

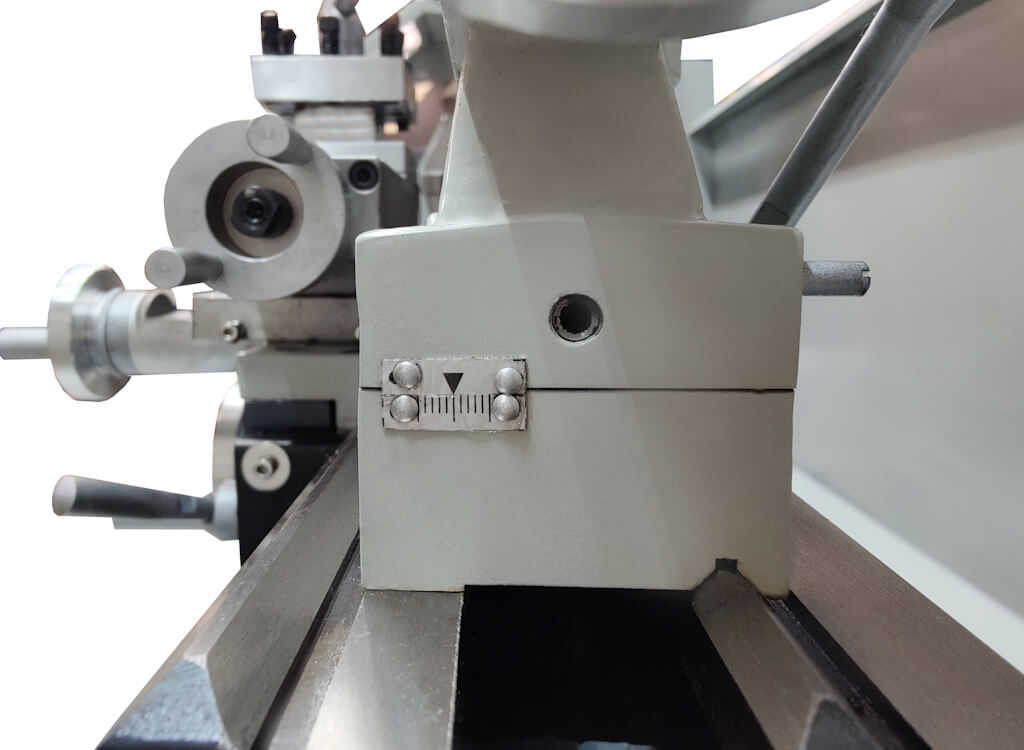

Поперечное перемещение задней бабки составляет ± 5 мм.

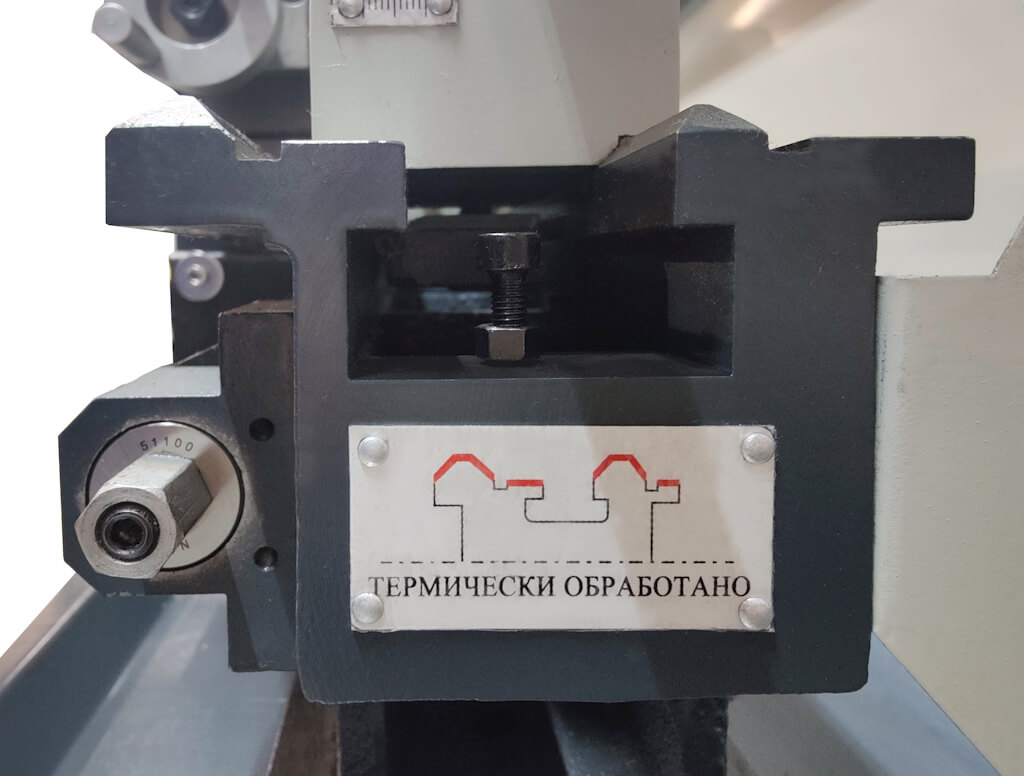

Направляющие станка прошли закалку ТВЧ и шлифовку и имеют твердость 48-52 HRC, что способствует повышению уровня надежности и точности работы.
Для удобства смазки все подвижные части станка оснащены тавотницами.

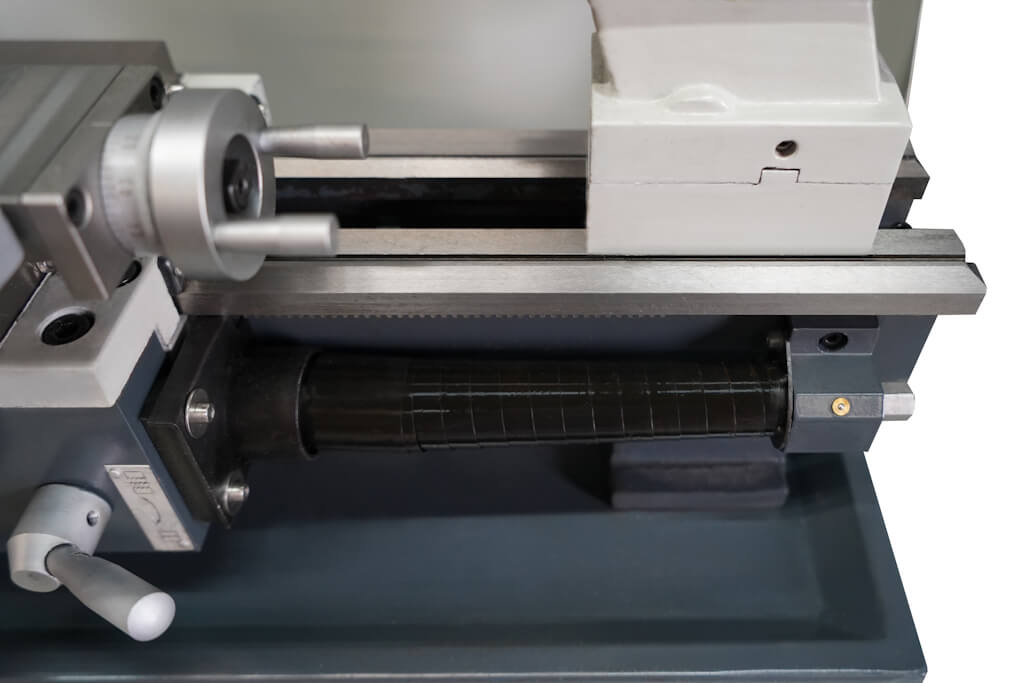

Ходовой винт станка закрыт телескопическим кожухом для защиты от попадания стружки.

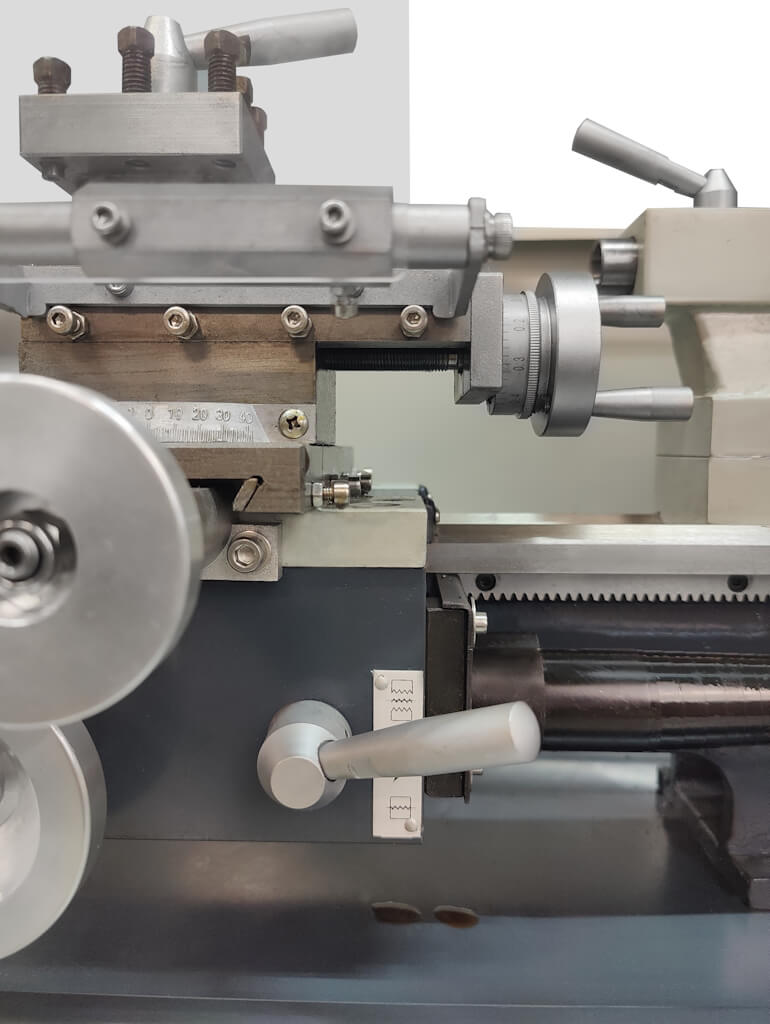

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхних продольных салазок на угол ±40°.

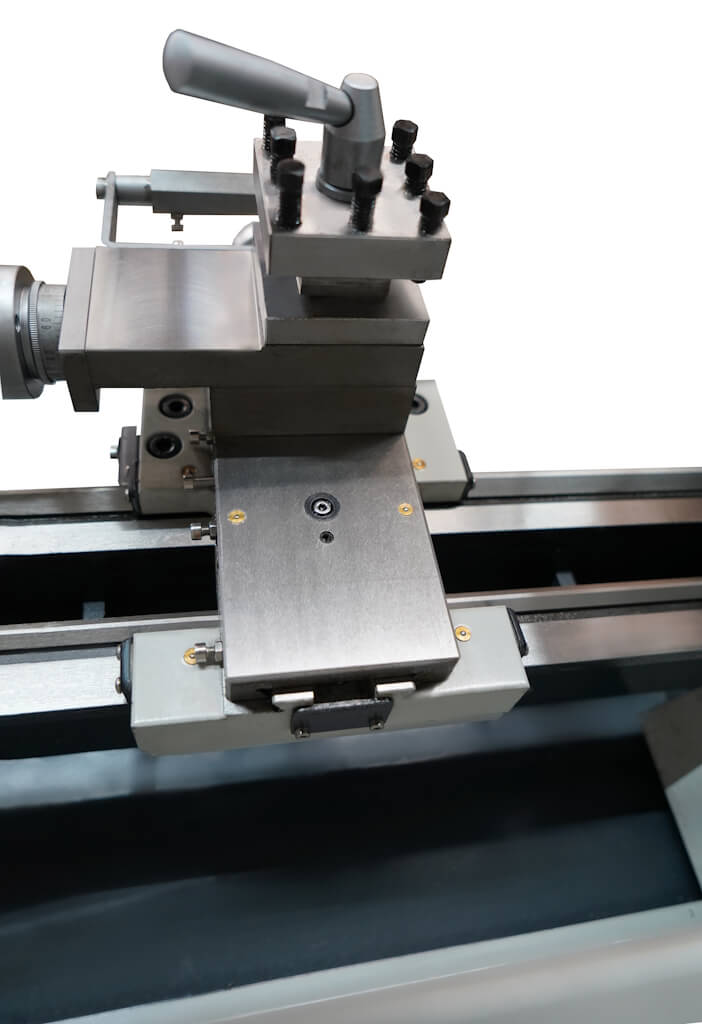

Станок Metal Master MML2140 VE оснащен 4х позиционным резцедержателем 12*12 мм.

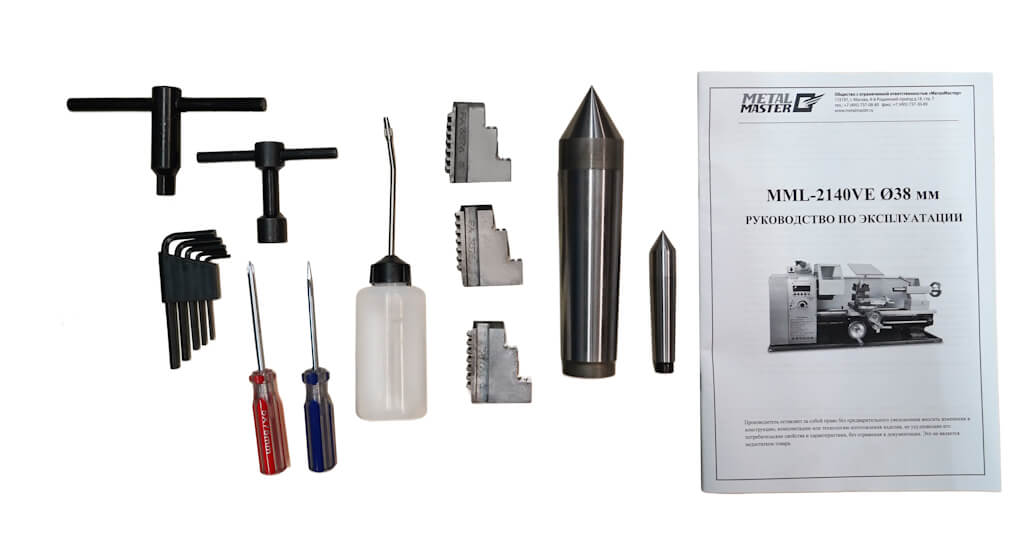

В ЗИП входят набор ключей, шестигранники, обратные кулачки, отвертки, два упорных центра, масленка, инструкция на русском языке.
В стандартную комплектацию станка входят:
- 3-х кулачковый патрон 125 мм;
- 4-х позиционный резцедержатель;
- Центр упорный;
- Защитный кожух патрона;
- Поддон для стружки;
- Инструментальный ящик с инструментом;
- Инструкция по эксплуатации на русском языке.
Характеристики
- Расстояние между центрами, мм
- 400
- Ширина станины, мм
- 100
- Регулировка скорости вращения шпинделя
- Вариатор
- Конус шпинделя
- MT5
- Диапазон дюймовых резьб
- 96 ~ 11 витков/дюй
- Тип двигателя
- Асинхронный
- Вес нетто/брутто
- 75/83
- Конус пиноли задней бабки
- MT2
- Напряжение
- 220
- Диаметр обработки над станиной, мм
- 210
- Диаметр обработки над поперечным суппортом, мм
- 140
- Ход поперечной подачи, мм
- 75
- Диаметр сквозного отверстия шпинделя, мм
- 38
- Ход пиноли задней бабки, мм
- 50
- Диаметр 3-х кулачкового патрона, мм
- 125
- Диапазон скоростей вращения шпинделя, об\мин
- 50-2500
- Диапазон продольной подачи, мм/об
- 0.01-0.2 /об
- Диапазон метрических резьб, мм
- 0.1-2.5 /об
- Мощность двигателя, кВт
- 0.85
- Макс. сечение резца, мм
- 12 × 12
- Габаритные размеры станка (ДхШхВ), мм
- 840 × 375 × 370
- Габаритные размеры упаковки (ДхШхВ), мм
- 900 × 450 × 440
- Ход продольной подачи, мм
- 55
