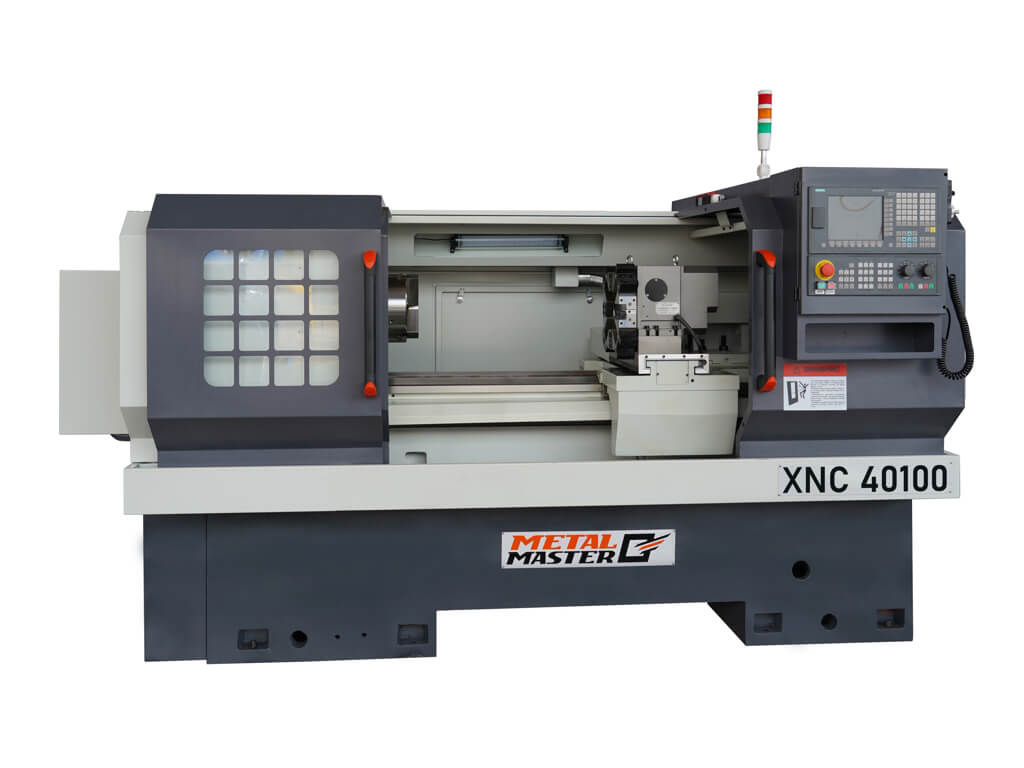

Токарный станок с ЧПУ с горизонтальной станиной Metal Master XNC 40100
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Metal Master XNC 40100 – это промышленный горизонтальный токарный станок с ЧПУ, предназначенный для производства изделий со сложной конфигурацией, резки заготовок необходимой длины, расточки отверстий, черновой и чистовой обработки отверстий, и нарезания резьб. Благодаря программному управлению станки серий XNC требуют минимального вмешательства оператора вследствие чего сокращается трудоемкость производства и повышается качество изготавливаемых деталей.
Особенности:
- Массивная литая станина из серого чугуна;
- Массивная чугунная тумба;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808DA;
- Простота в программировании;
- Серводвигатели Siemens;
- 8-ми позиционная револьверная головка для инструмента;
- Гидравлический 3-х кулачковый патрон;
- Гидравлическая задняя бабка;
- ШВП по осям X/Z класса точности P5;
- Закаленные направляющие ТВЧ;
- Автоматическая централизованная система смазки;
- Диаметр обработки над станиной – 400 мм;
- Расстояние между центрами – 1000 мм;
- Надежный частотный двигатель.

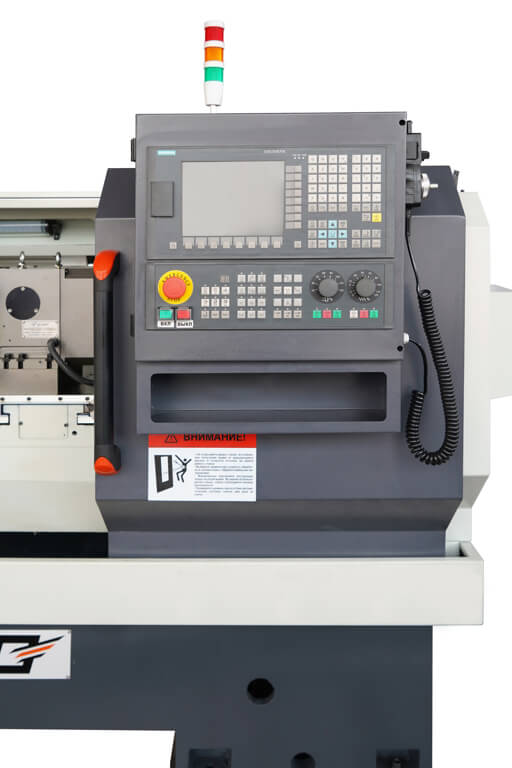

Токарный станок Metal Master XNC 40100 оснащен системой ЧПУ SINUMERIK 808D, предназначенной для работы на токарных станках. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии является оптимальным выбором для станков данного класса.

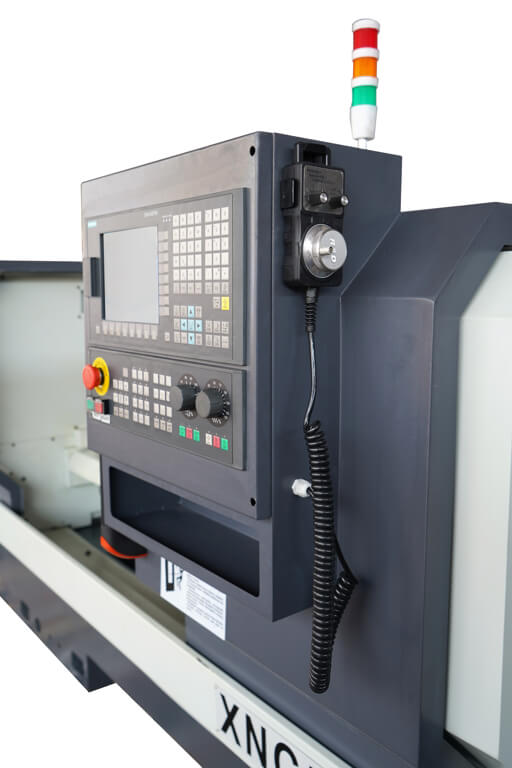

Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение суппорта.

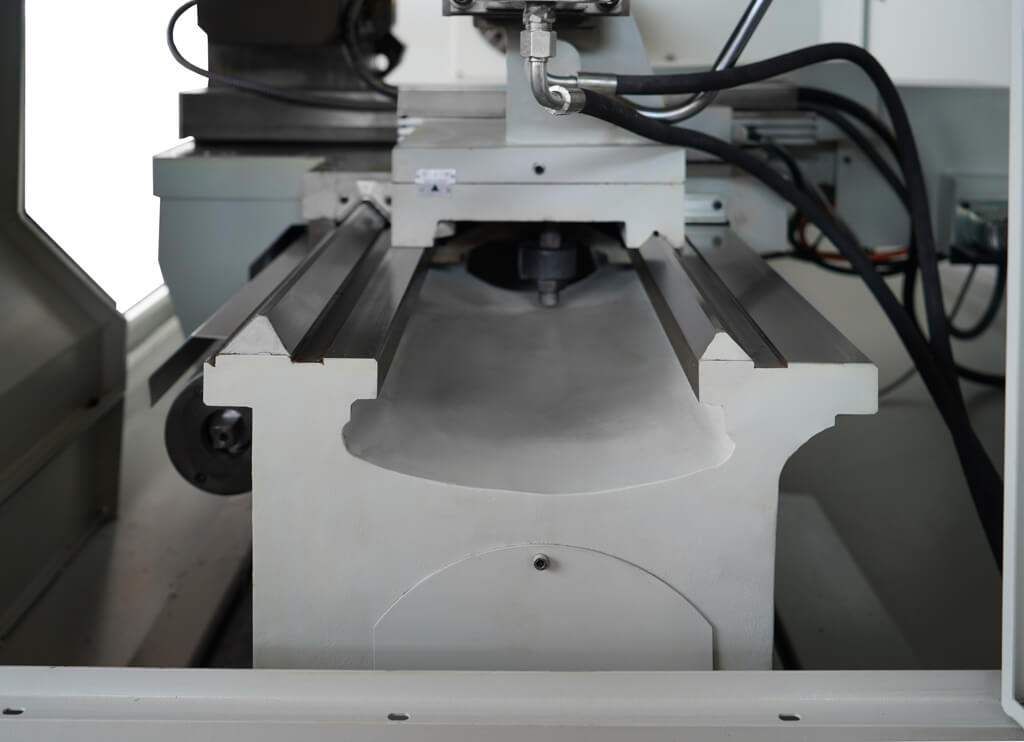

Мощная литая чугунная станина гасит вибрации, а также придает конструкции жесткость и стабильность при работе. Станина проходит термическую обработку для снятия напряжений, а внутренние части станины усилены ребрами жесткости.

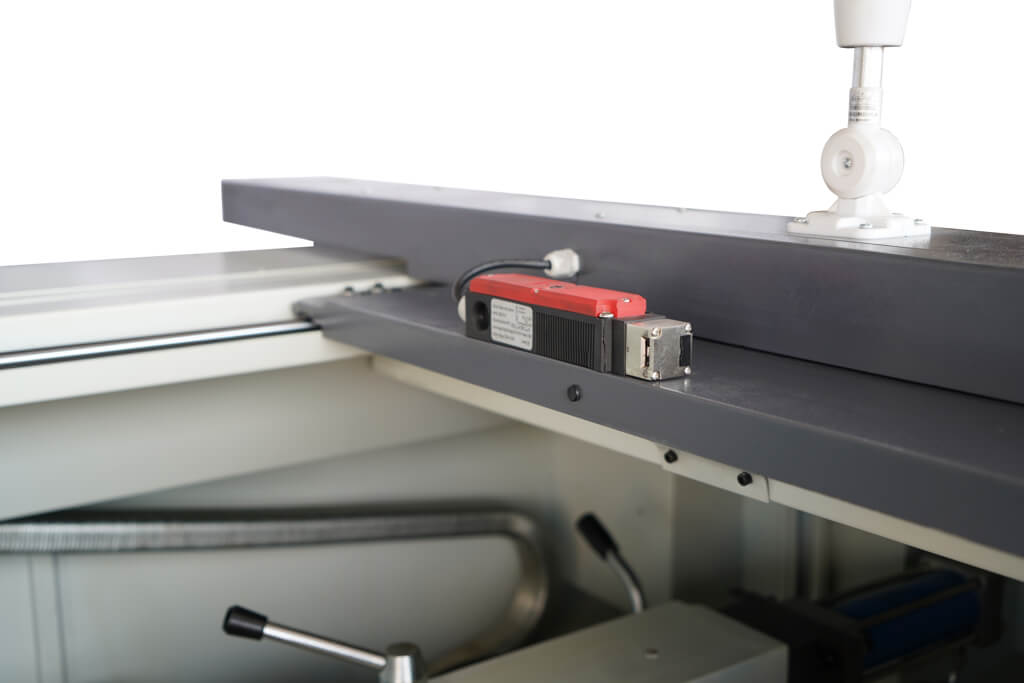

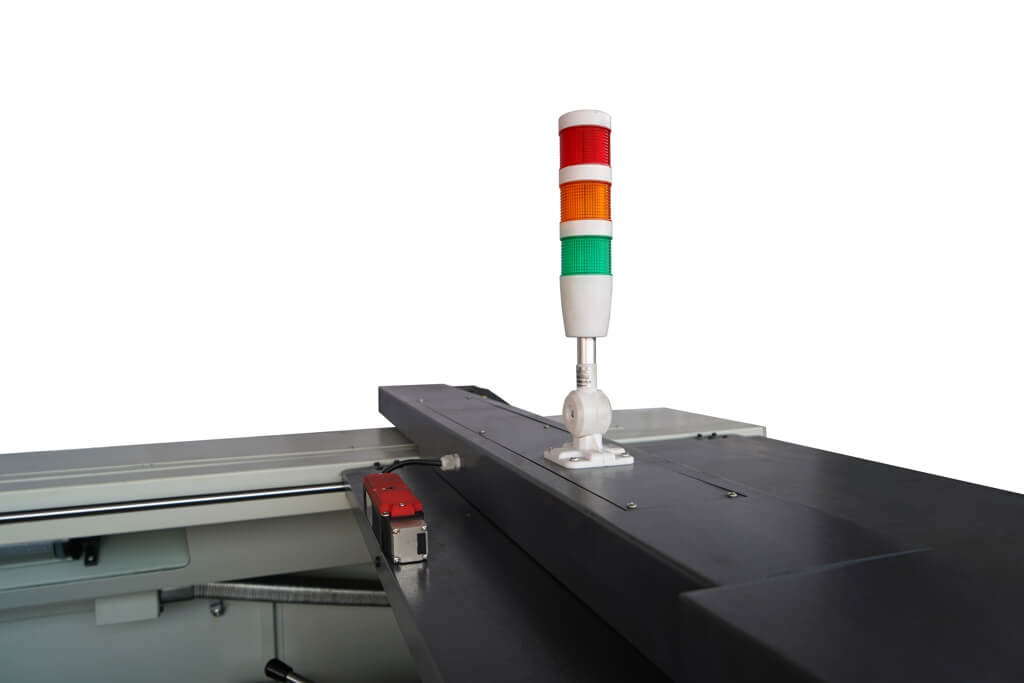

Защитные дверцы станка оснащены концевым выключателем.

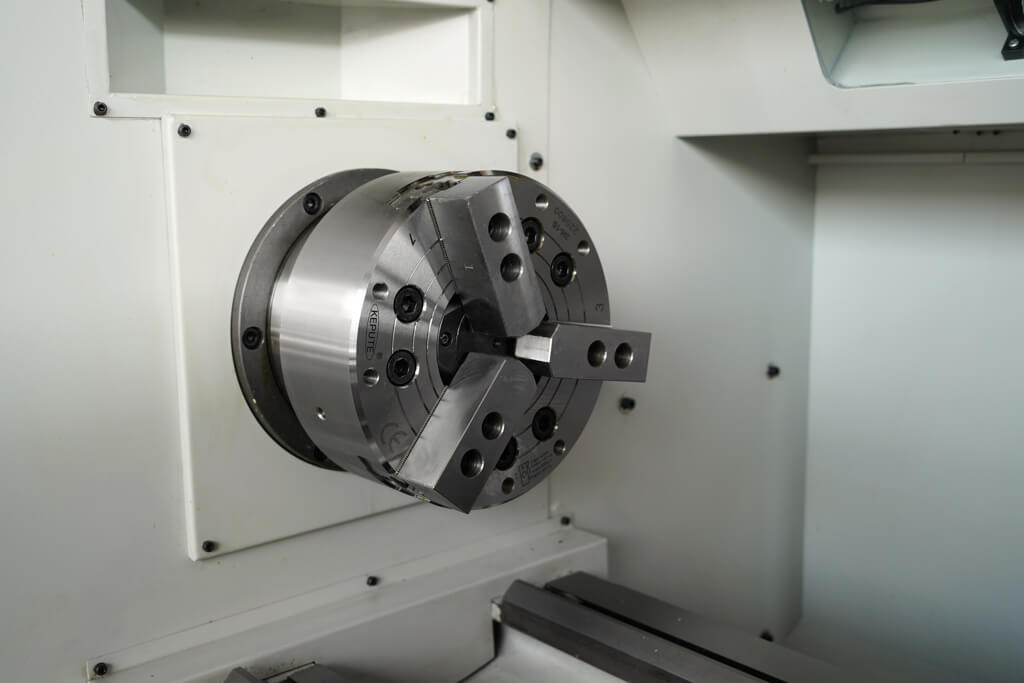

На станке установлен 3-кулачковый гидравлический патрон диаметром 250 мм.

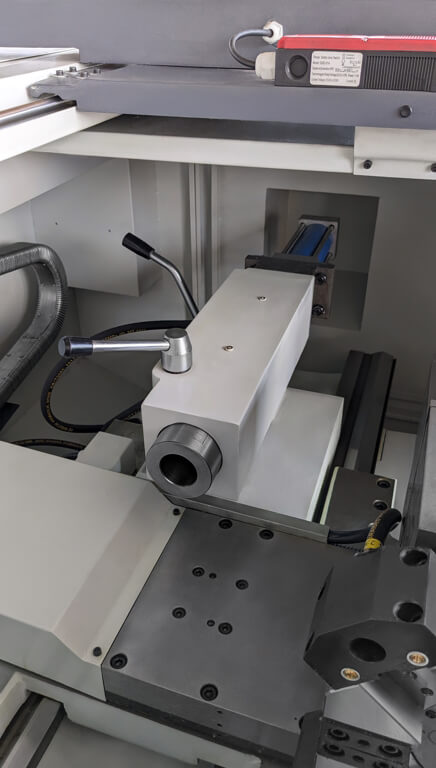

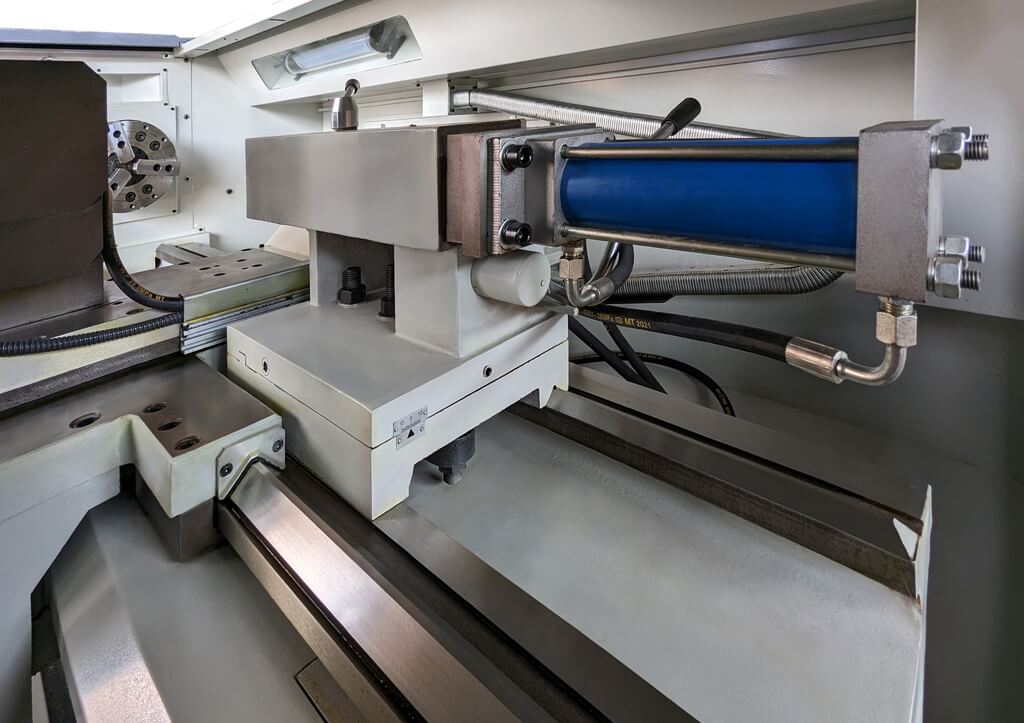

На задней бабке установлен гидроцилиндр, отвечающий за перемещение пиноли.

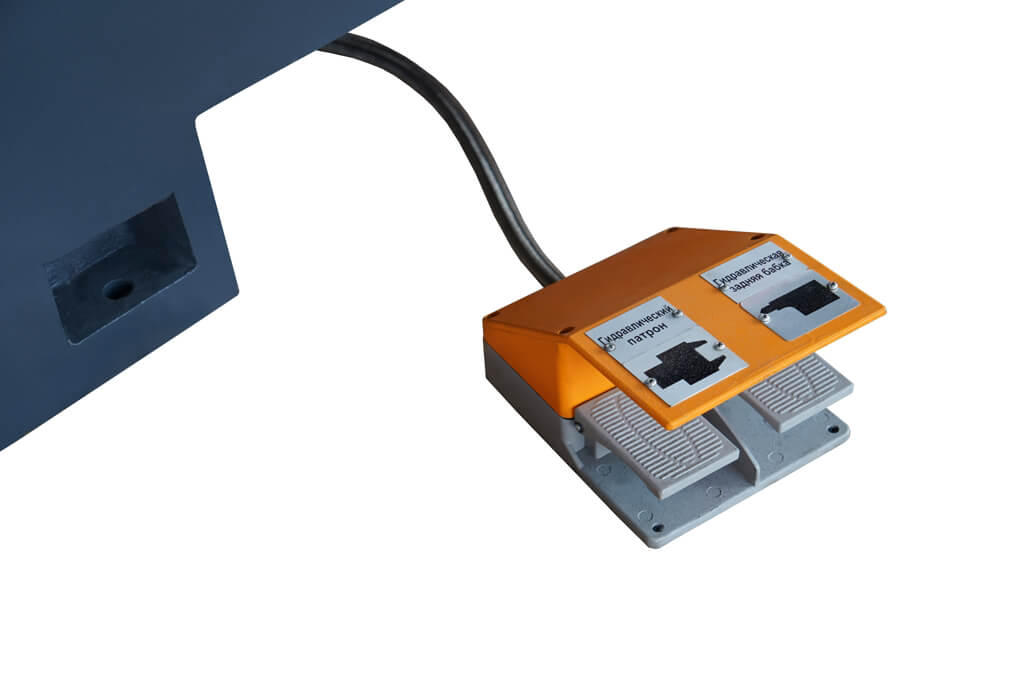

Управление гидравлическим патроном и перемещением пиноли задней бабки осуществляется при помощи переносной ножной педали.

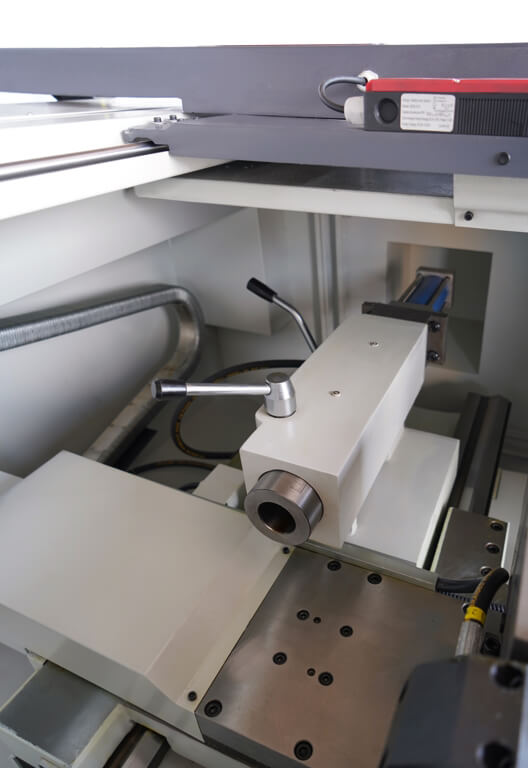

Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом. Перемещение задней бабки осуществляется вручную.

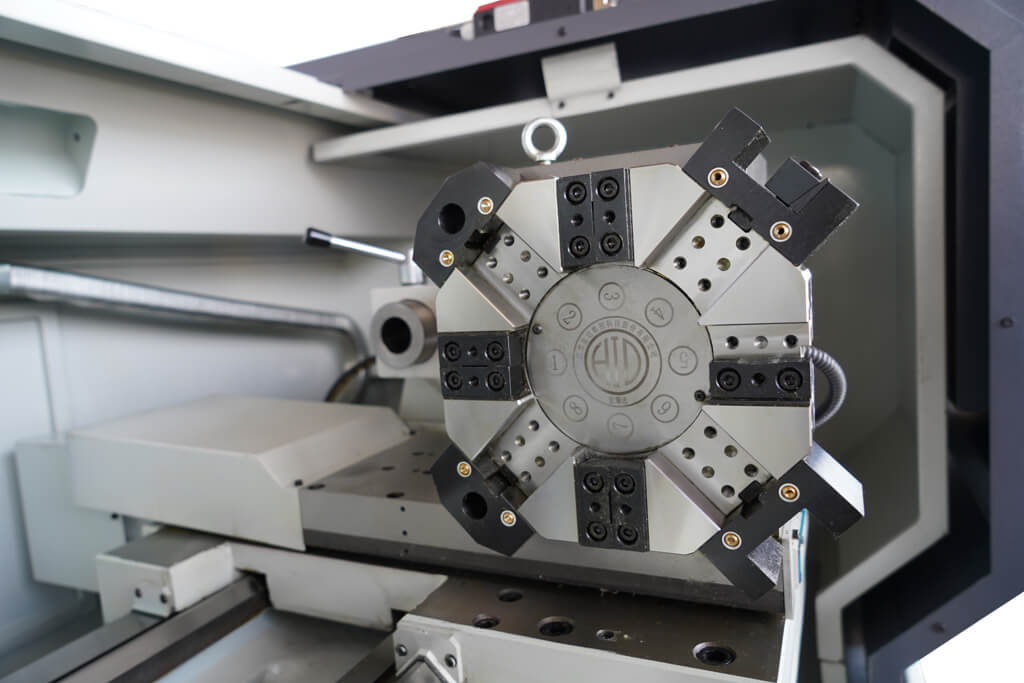

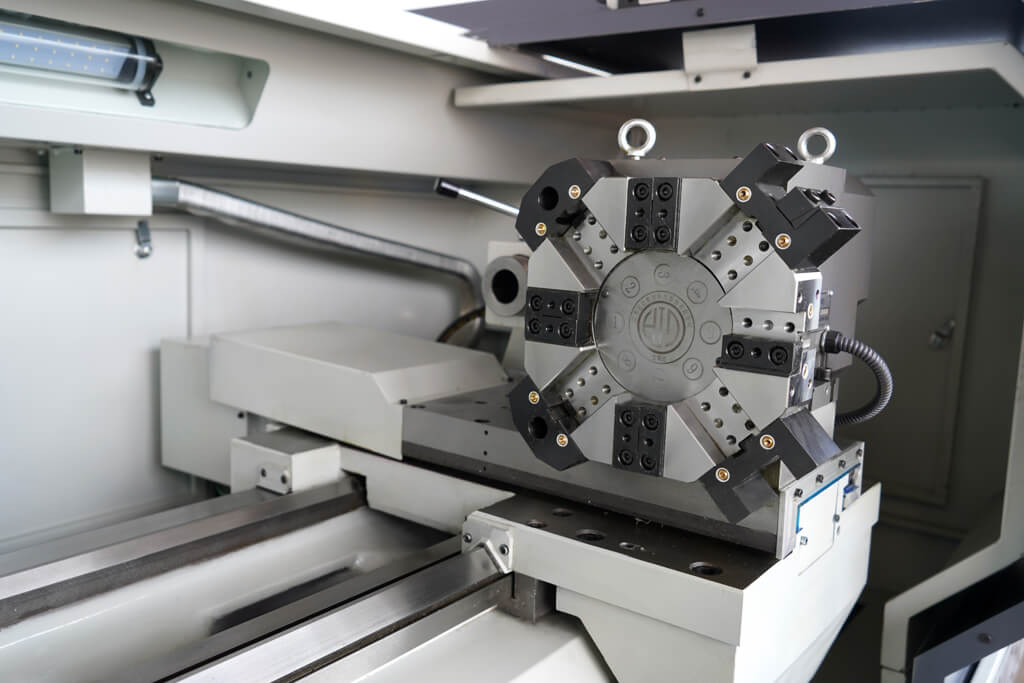

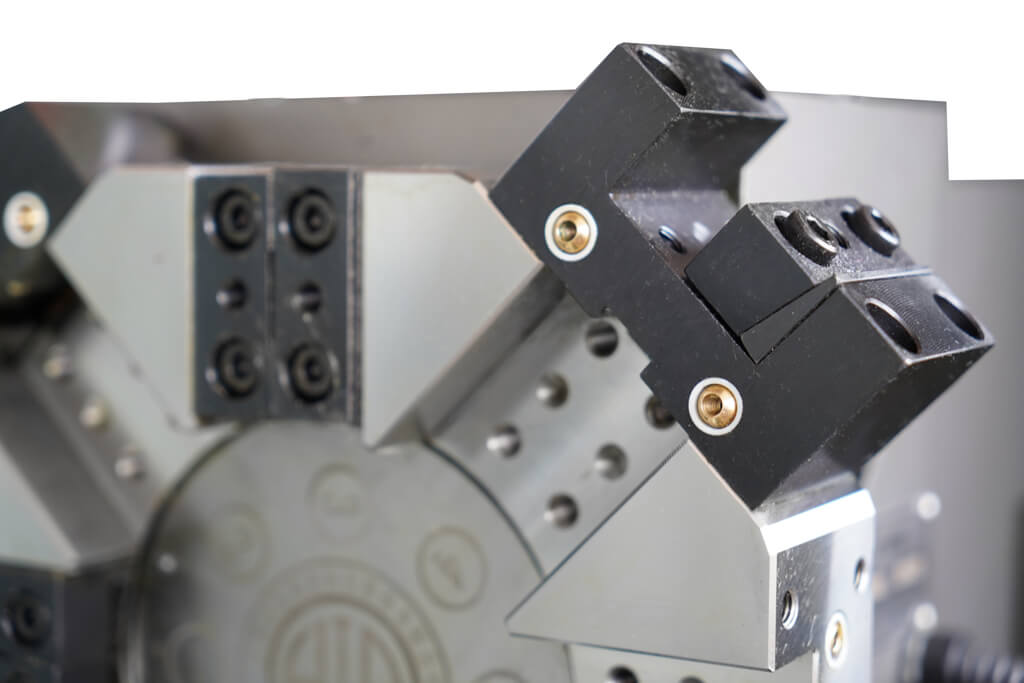

Суппорт оснащен 8-позиционной револьверной головкой. Револьверная головка оснащена инструментальными блоками для установки инструмента с хвостовиком квадратного сечения размером 25х25 мм (4 шт.) и для инструмента с хвостовиком круглого сечения диаметром 25 мм (4 шт.)
Револьверная головка имеет специальные патрубки, через которые в зону резания подается СОЖ.
Направляющие станины прошли закалку током высокой частоты. Ширина станины составляет 330 мм.

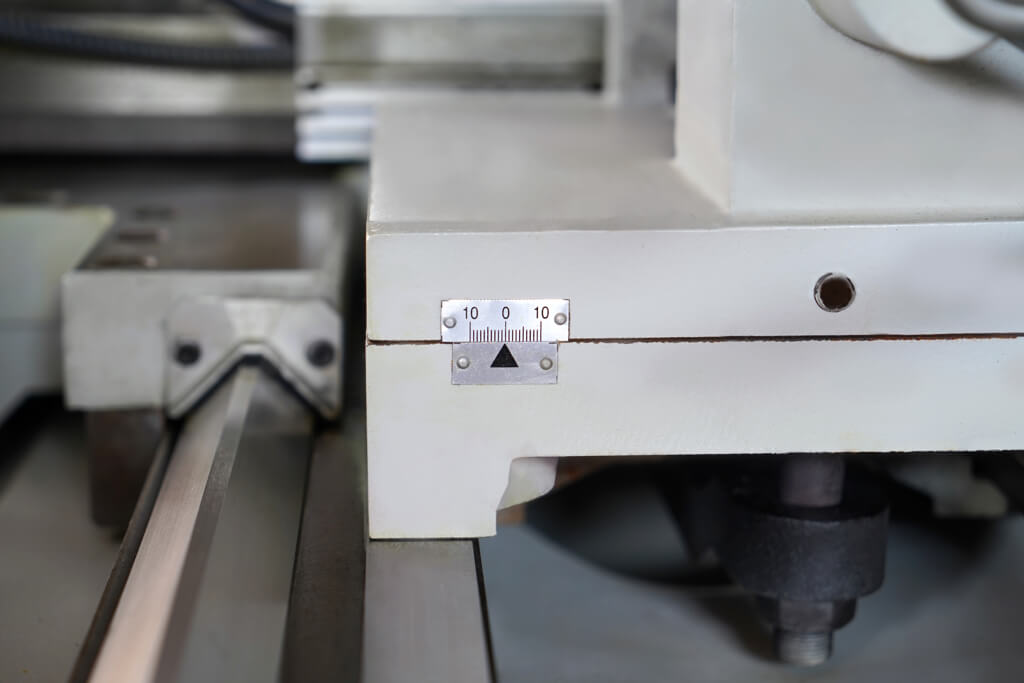

Поперечное перемещение задней бабки составляет ±10 мм.

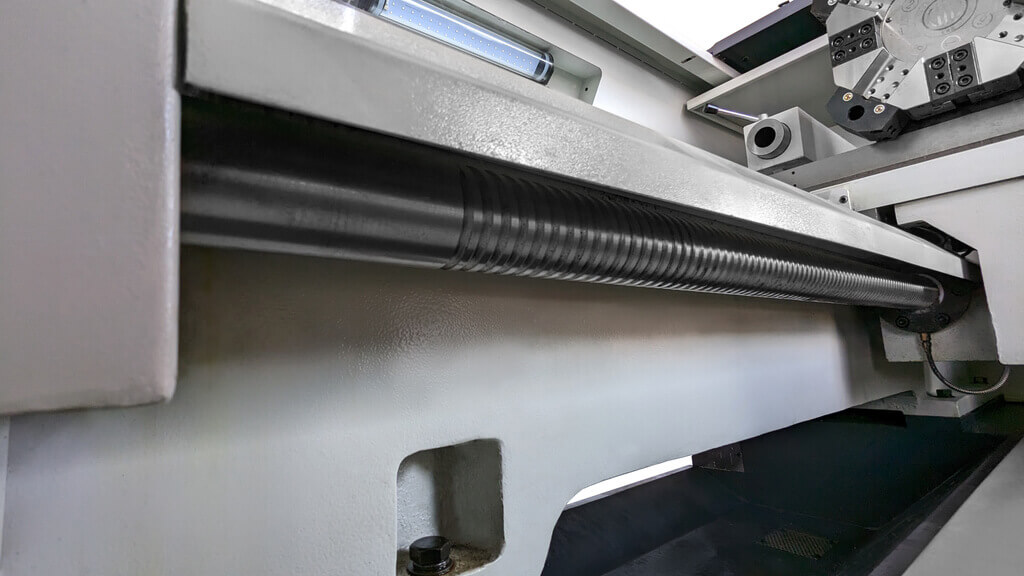

Суппорт перемещается при помощи ШВП в поперечном и продольном направлении. Прецизионные шлифованные ШВП обеспечивают высокую точность и повторяемость позиционирования инструмента, а также плавное перемещение инструментального блока и его длительный срок службы.

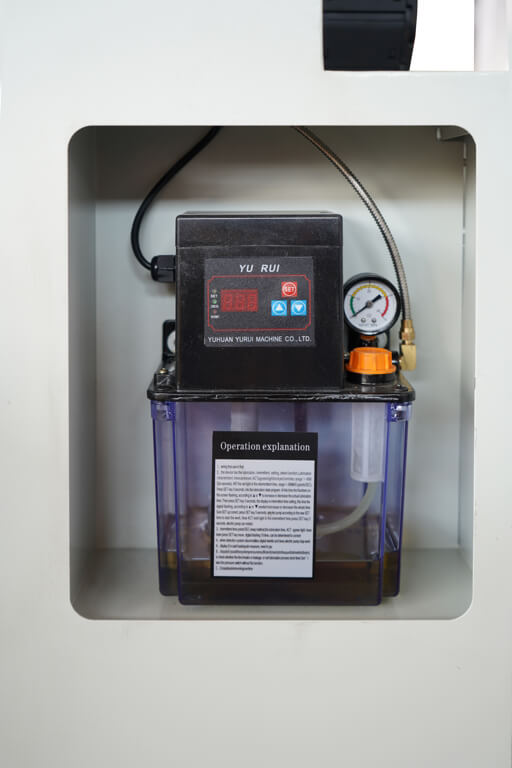

Автоматическая система смазки обеспечивает бесперебойную и своевременную смазку всех подвижных частей станка.

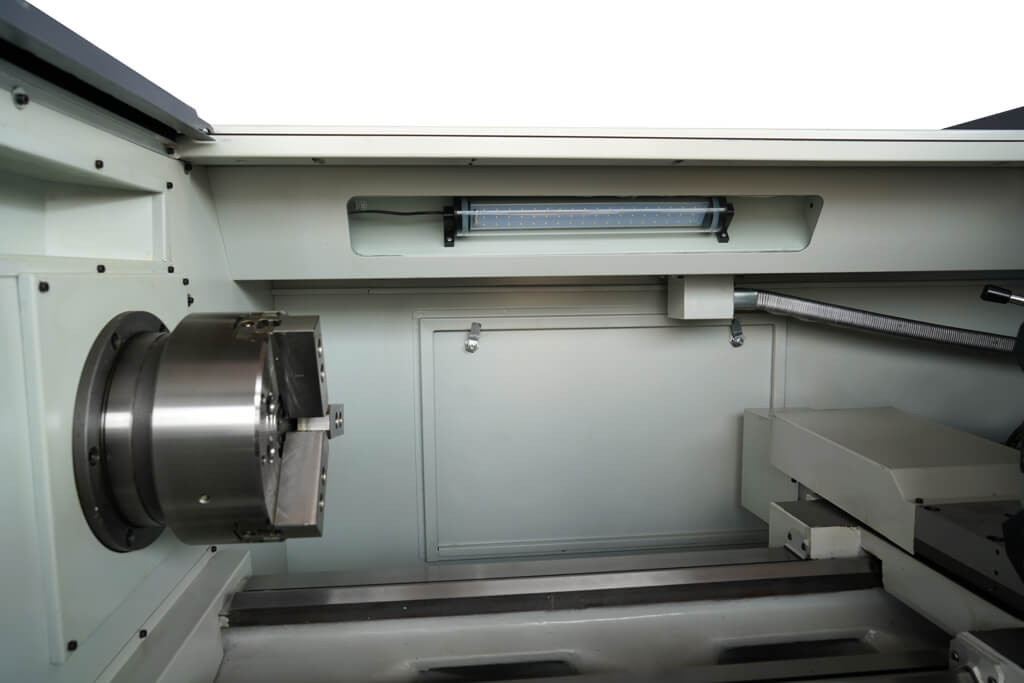

Станок оборудован светодиодной лампой местного освещения.

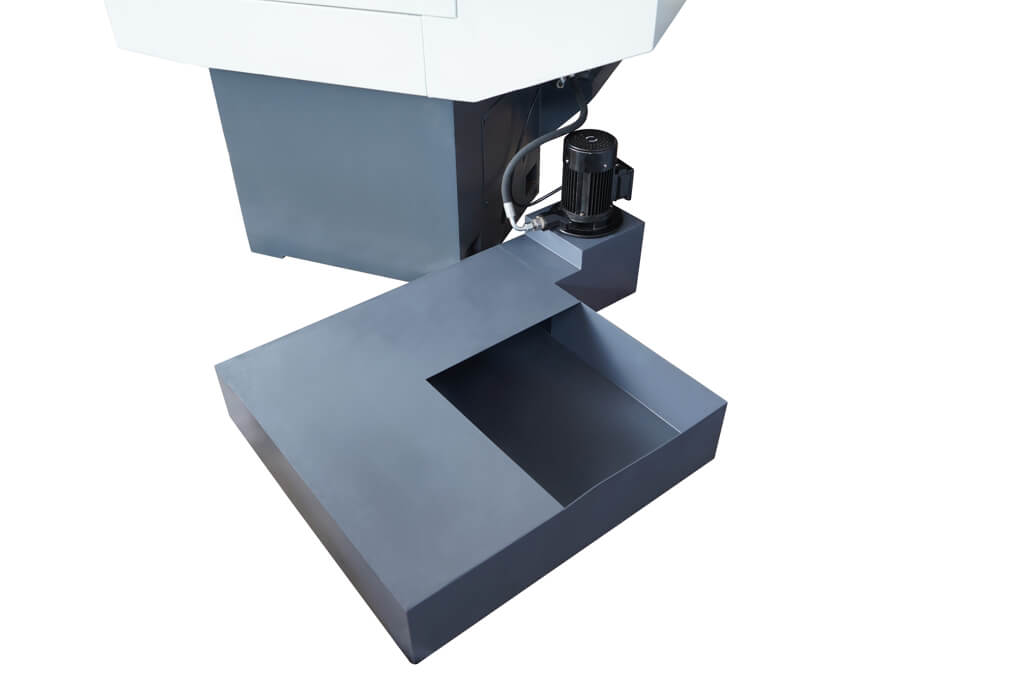

Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,18 кВт и резервуар, которые располагаются под станком.

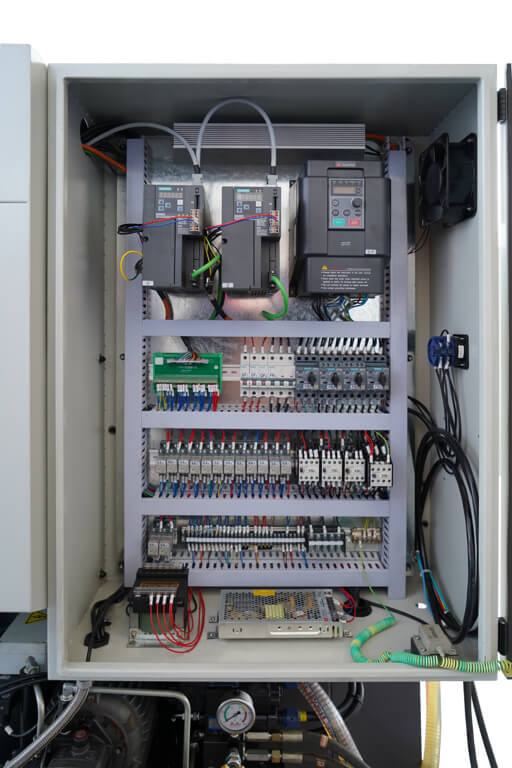

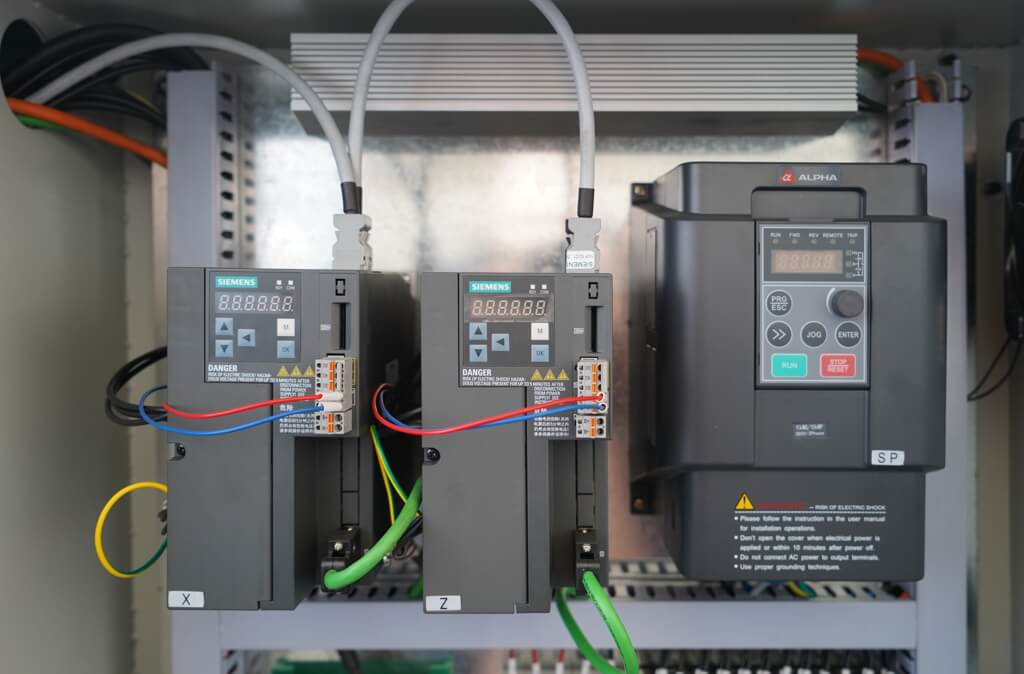

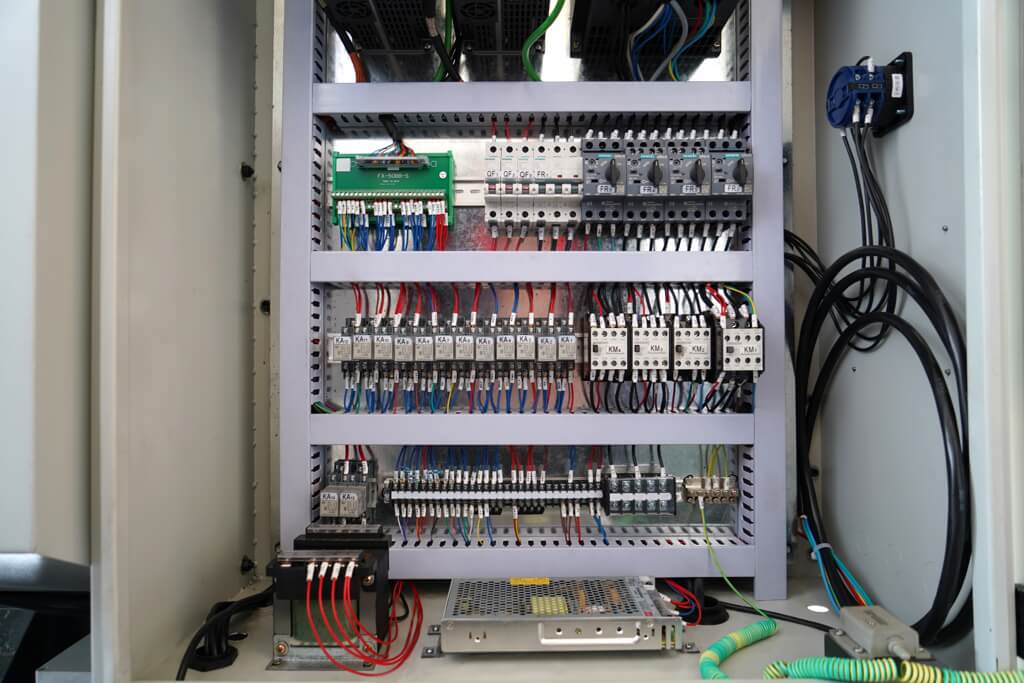

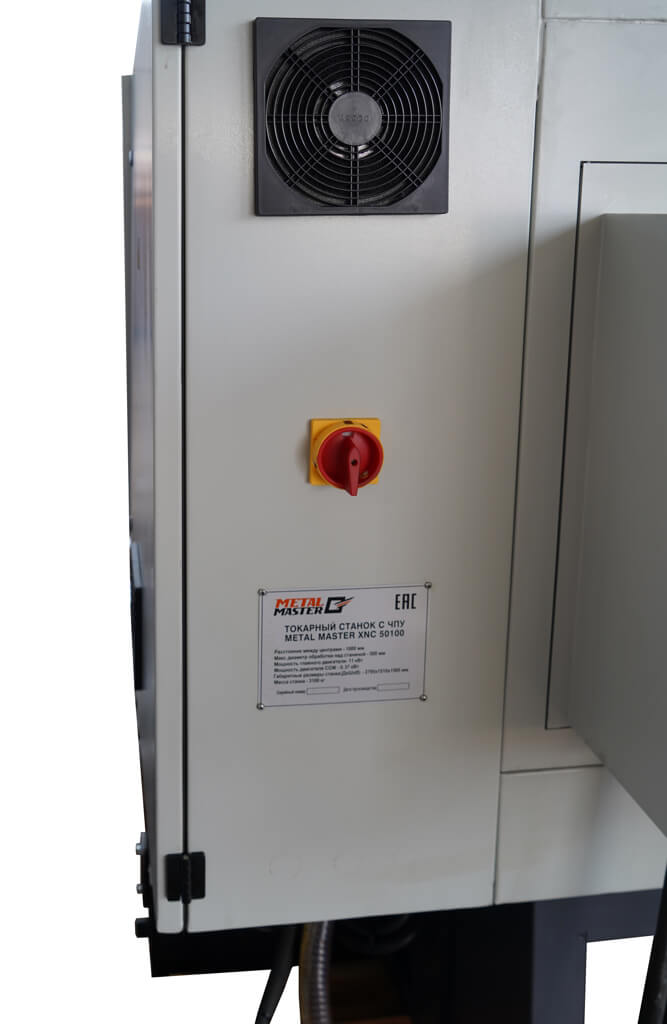

С тыльной стороны станка расположен электрошкаф. Сервоприводы и электрокомпоненты мирового известного бренда Siemens, а также частотный преобразователь Alpha обеспечивают надежную и бесперебойную работу оборудования. Дверца электрошкафа оснащена концевым выключателем.
На корпусе электрошкафа имеются вентиляционные окошки, а также общий рубильник включения и выключения станка.
Станок оснащен частотным и надежным двигателем мощностью 7,5 кВт. Вращение на шпиндель передается через клиновые ремни.

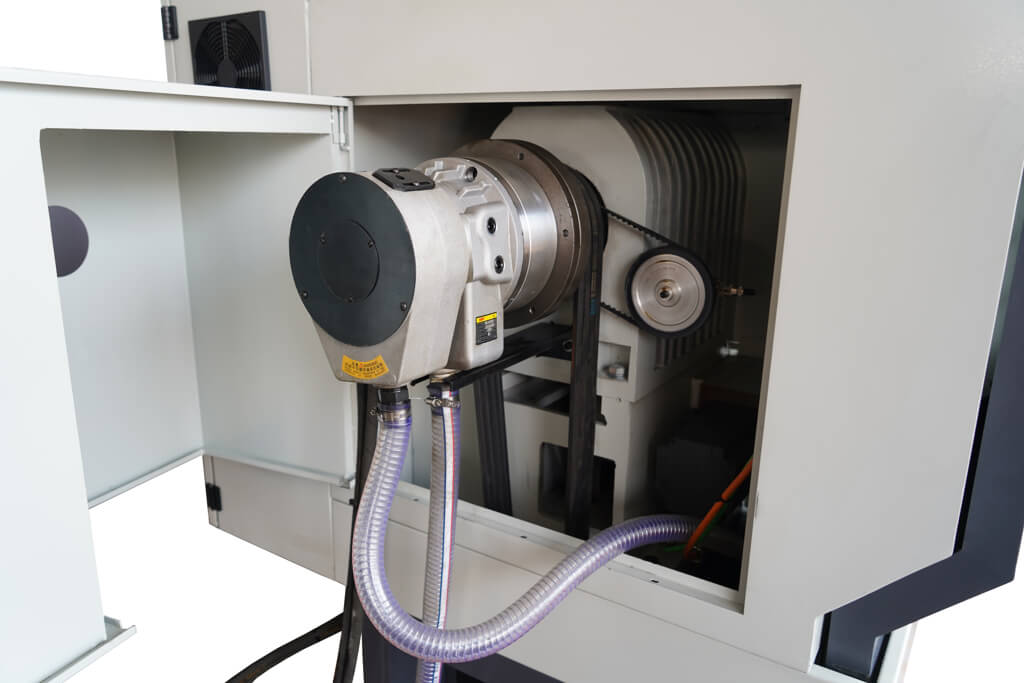

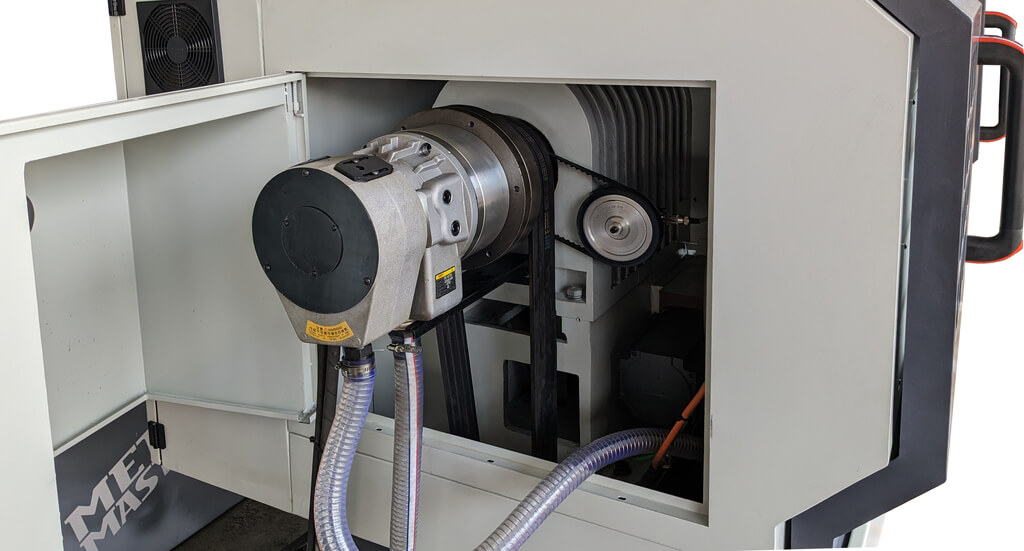

Под защитной дверцей шпиндельной бабки расположено гидравлическое устройство, состоящее из закрепленного на шпинделе гидравлического цилиндра с поршнем. На хвостовике гидроцилиндра расположен маслоподающий коллектор. Защитная дверца оснащена концевым выключателем.

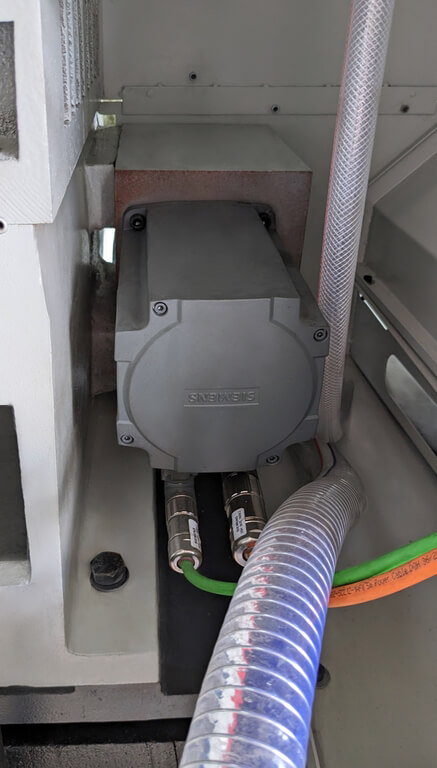

За перемещение суппорта по осям X/Z отвечают сервоприводы бренда Siemens.

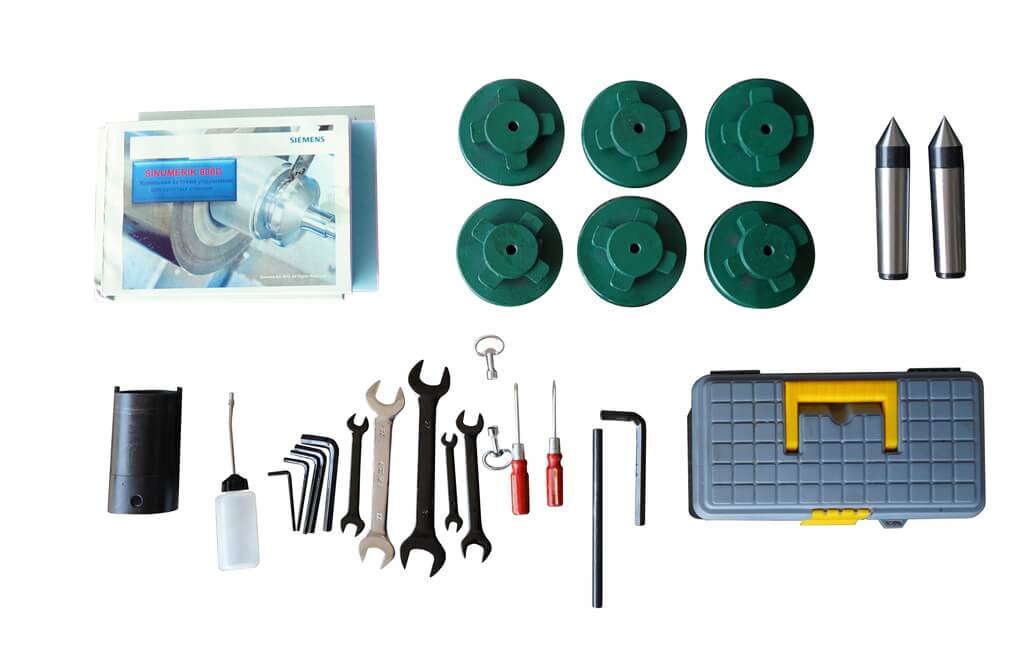

В ЗИП входит набор рожковых ключей, набор шестигранников, масленка, отвертки, ключ для снятия гидравлического патрона, опоры, два упорных центра, инструментальный ящик, инструкция ЧПУ и инструкция по эксплуатации.
В стандартную комплектацию станка входят:
- ЧПУ Siemens 808DA;
- Гидравлический патрон 250 мм;
- Гидравлическая задняя бабка;
- 8-ми позиционный электрический револьверный держатель инструмента;
- Автоматическая смазка и подача СОЖ;
- Освещение рабочей зоны;
- Руководство по эксплуатации на русском языке.
Характеристики
- Расстояние между центрами, мм
- 1 000
- Макс. диаметр обработки над станиной, мм
- 400
- Макс. диаметр обработки над поперечными салазками, мм
- 240
- Ширина станины, мм
- 330
- Диапазоны скоростей шпинделя, об/мин
- 50 – 2000
- Диаметр отверстия шпинделя, мм
- 66
- Торец шпинделя
- А2-6
- Конус шпинделя
- МТ-6
- Тип патрона
- Гидравлический
- Диаметр патрона, мм
- 250
- Диаметр отверстия 3х кулачкового патрона, мм
- 50
- Перемещение по оси Х, мм
- 250
- Перемещение по оси Z, мм
- 1 000
- Ускоренные подачи X/Z, м./мин.
- 6-8
- Резцедержатель
- Количество инструментов
- 8
- Размер держателя инструмента с квадратным хвостовиком, мм
- 25 × 25 (4 шт.)
- Размер держателя инструмента с круглым хвостовиком, мм
- ø25 (4 шт.)
- Задняя бабка
- Гидравлическая
- Ход пиноли задней бабки, мм
- 120
- Конус пиноли задней бабки
- МТ4
- Мощность главного двигателя, кВт
- 7.5
- Тип двигателя
- Частотный
- Размер винта X/Z
- 2004/4006
- Класс точности X/Z
- P5
- Мощность двигателя СОЖ, кВт
- 0.18
- Система ЧПУ
- Siemens 808DA
- Габаритные размеры станка (ДхШхВ), мм
- 2465 × 1308 × 1610
- Габаритные размеры станка в упаковке (ДхШхВ), мм
- 3020 × 1470 × 2030
- Вес нетто/брутто, кг
- 1770/2070
