Описание

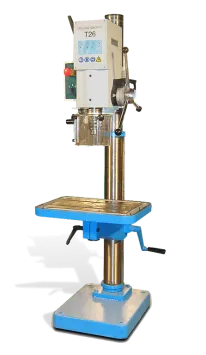

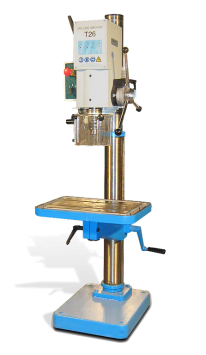

Сверлильный станок имеет ход шпинделя 125 мм и максимальный диаметр сверления 26 мм. Станок используется для сверления глухих и сквозных конических и цилиндрических отверстий, для снятия фасок, развертывания, зенковки, рассверливания и расточки. Станок представлен в виде жесткой конструкции с головкой для сверления и панелью управления, колонной большого диаметра с толстыми стенками, столом с крепежными пазами в форме Т, литым основанием и зубчатым механизмом для смещения стола и головки.

Закаленный шлифованный шпиндель на подшипниках высокой точности укрыт щитком. Крутящий момент передается посредством редуктора. Скорости переключаются ручками на головке сверления. Панель управления оснащена специальной таблицей соответствия положения ручки и скорости.

Рукоятка подачи пиноли оснащена регулируемым механическим упором глубины сверления и указателем расположения пиноли. На указателе предусмотрена возможность фиксации начальной точки отсчета. Головка передвигается по колонне вручную зубчатым механизмом. Головка может поворачиваться на 360 градусов. Обрабатываемая деталь закрепляется на станке при помощи литого прямоугольного стола с параллельными пазами. Зубчатый механизм передвигает стол вдоль колонны опоры. Рабочий стол может поворачиваться вокруг вертикальной оси колонны.

На станке предусмотрено выталкивание патрона. Предохранительная скоба отводится в сторону, а шпиндель поднимается вверх до упора.
