Станок сверлильный с координатным столом Metal Master M16 KC
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

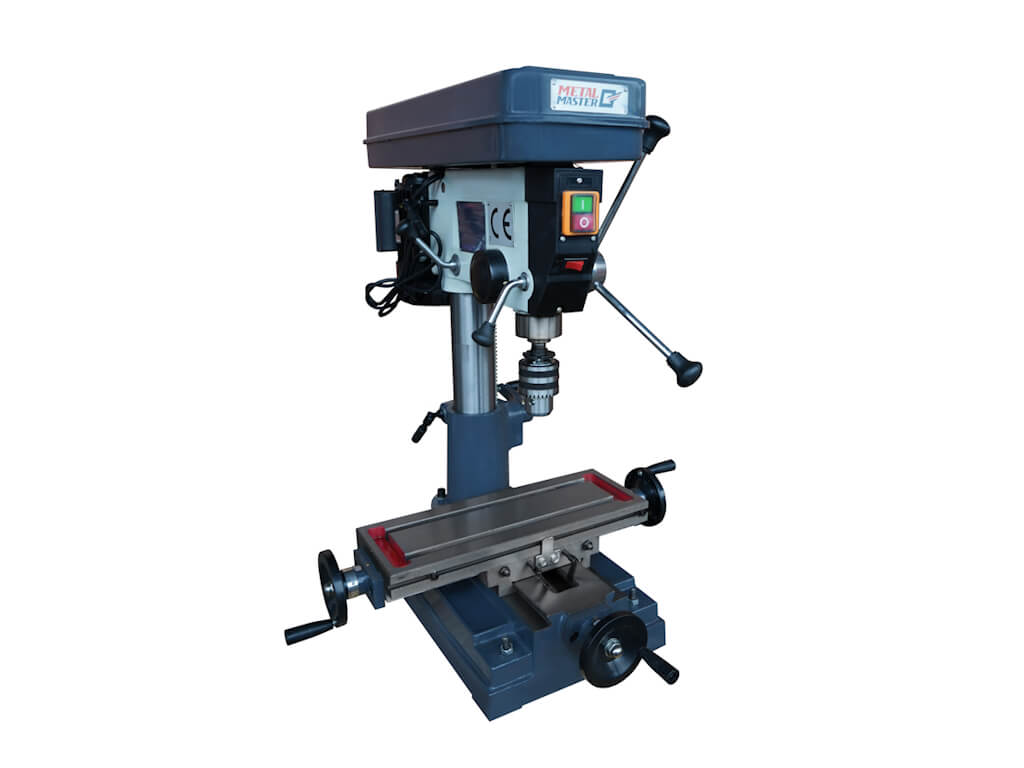

Станок Metal Master M16 KC – предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания. Данный станок имеет крестовый стол с возможностью перемещения по двум осям (X /Y), который позволяет повысить точность обработки заготовки за одну установку, а также выполнять простейшие фрезерные операции.
Особенности:
- Широкий диапазон частот вращения шпинделя от 320 до 3300 об/мин.
- Ременная передача.
- Координатный (X\Y) стол с Т-пазами.
- Регулировка сверлильной головы по высоте.
- Точное перемещение пиноли шпинделя.
- Надежное и прочное чугунное основание.
- Мощный и надежный двигатель мощностью 0,55 кВт.
Станок имеет внушительную массу, которая увеличивает жесткость станка и позволяет максимально гасить вибрации.

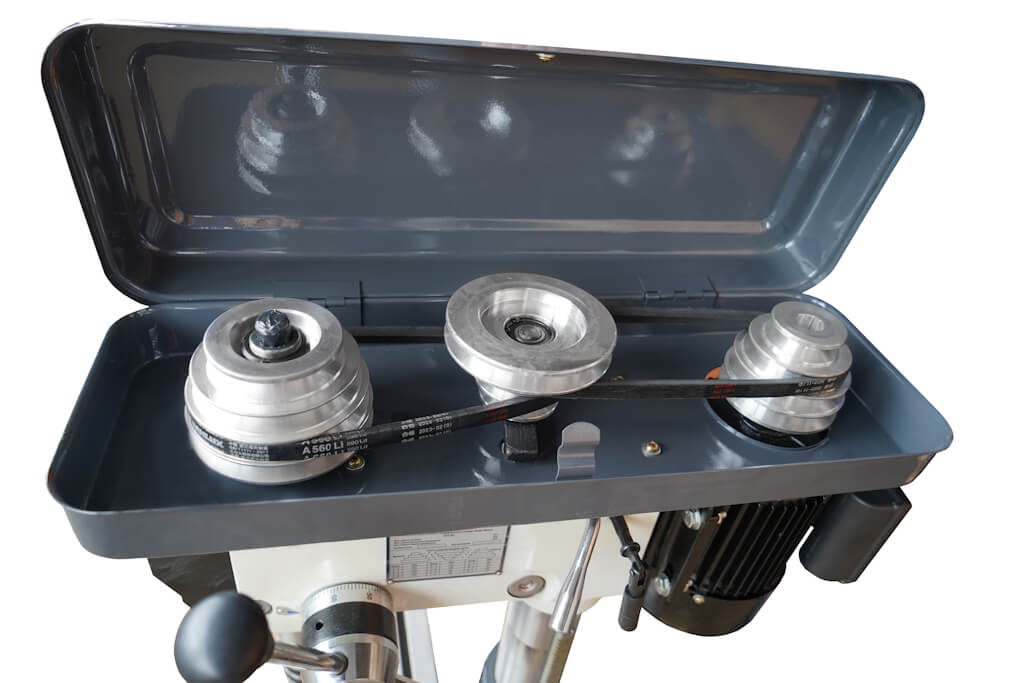

Скорость вращения шпинделя регулируется с помощью перекидывания ремней в блоке ременных шкивов. Схема положения ремней с диапазоном оборотов расположена с правой стороны станка. Широкий диапазон оборотов шпинделя от 320 до 3300 об/мин. обеспечивает качественное сверление материалов.

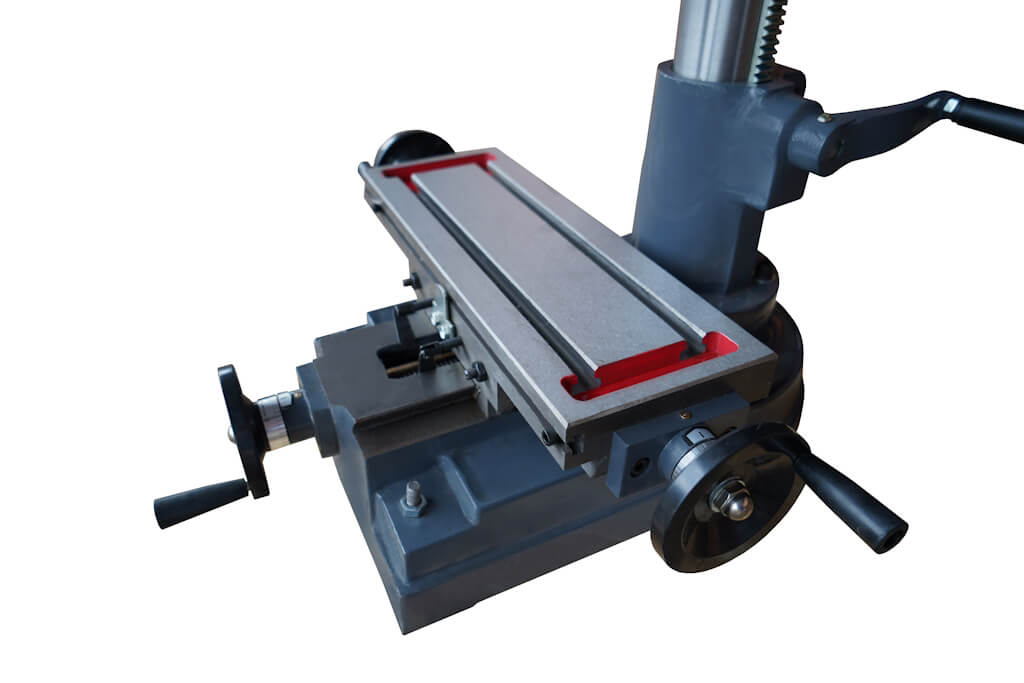

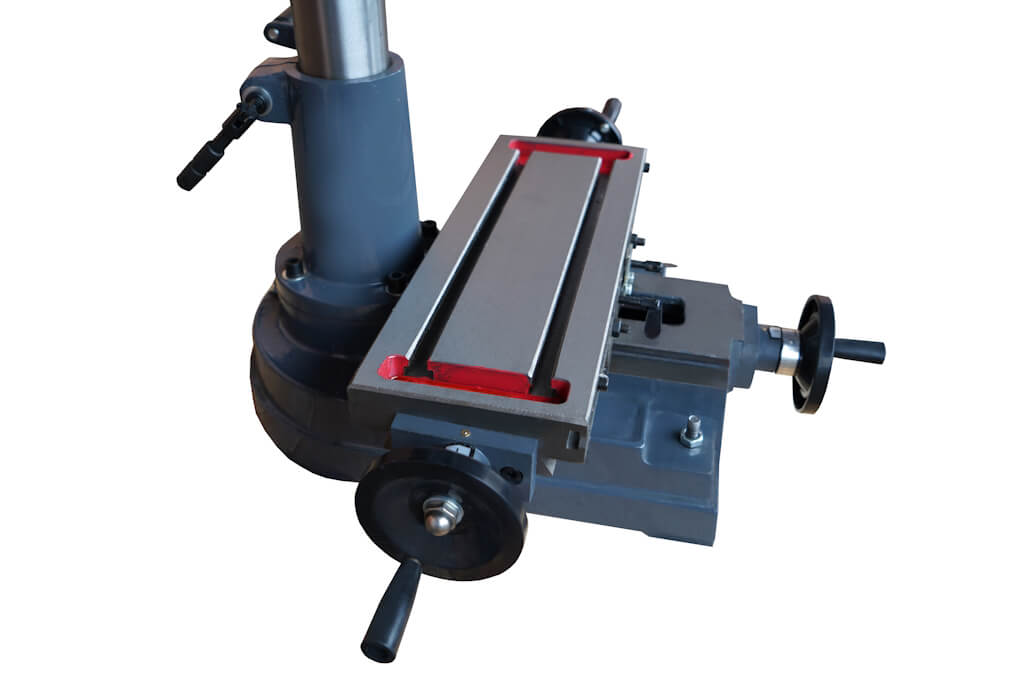

Для удобства позиционирования заготовки станок Metal Master M25 KC оснащен координатным столом размером 420x152 мм, ход стола составляет 230х120 мм.
Также, на столе есть два Т-образных паза размером (12х2х82), с помощью которых вы можете установить дополнительную оснастку для крепления заготовок.

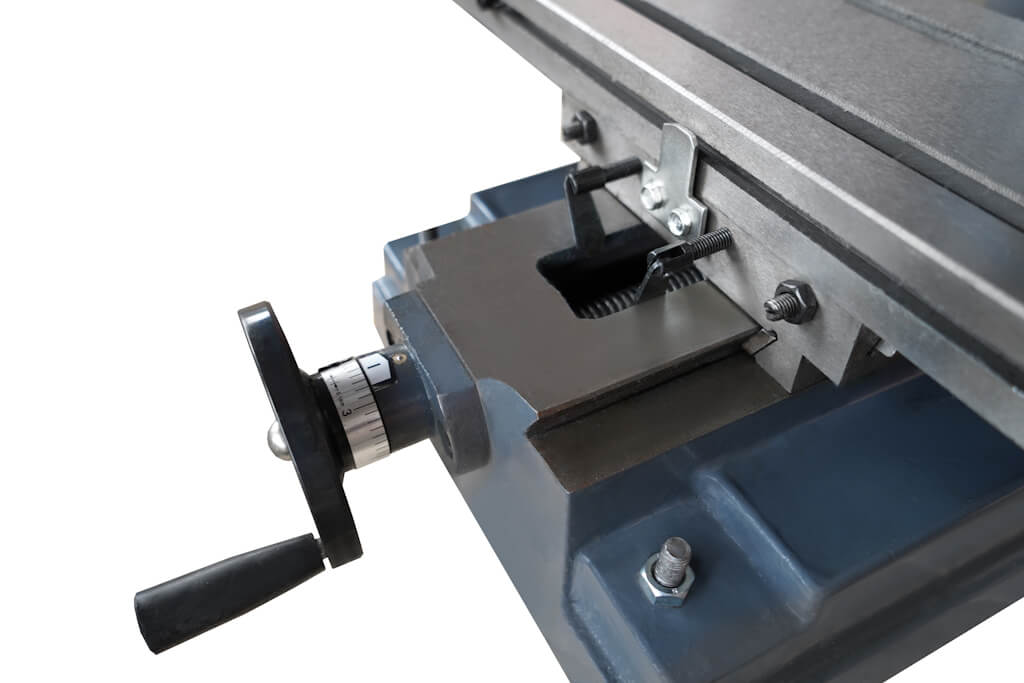

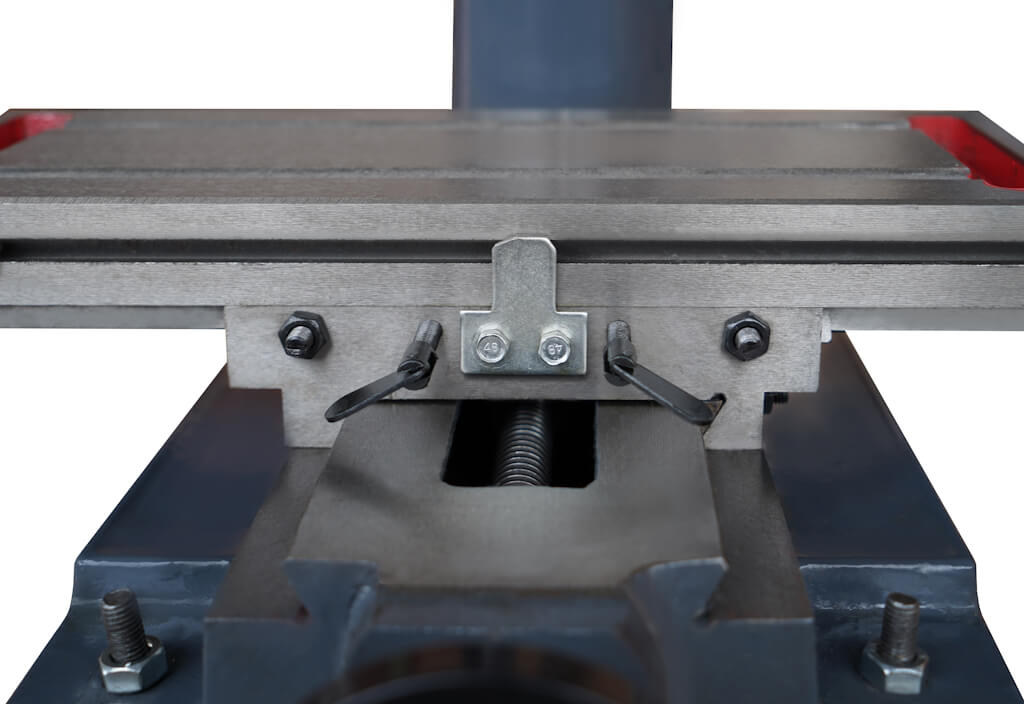

Перемещение стола по осям X\Y можно зафиксировать с помощью специальных винтов.

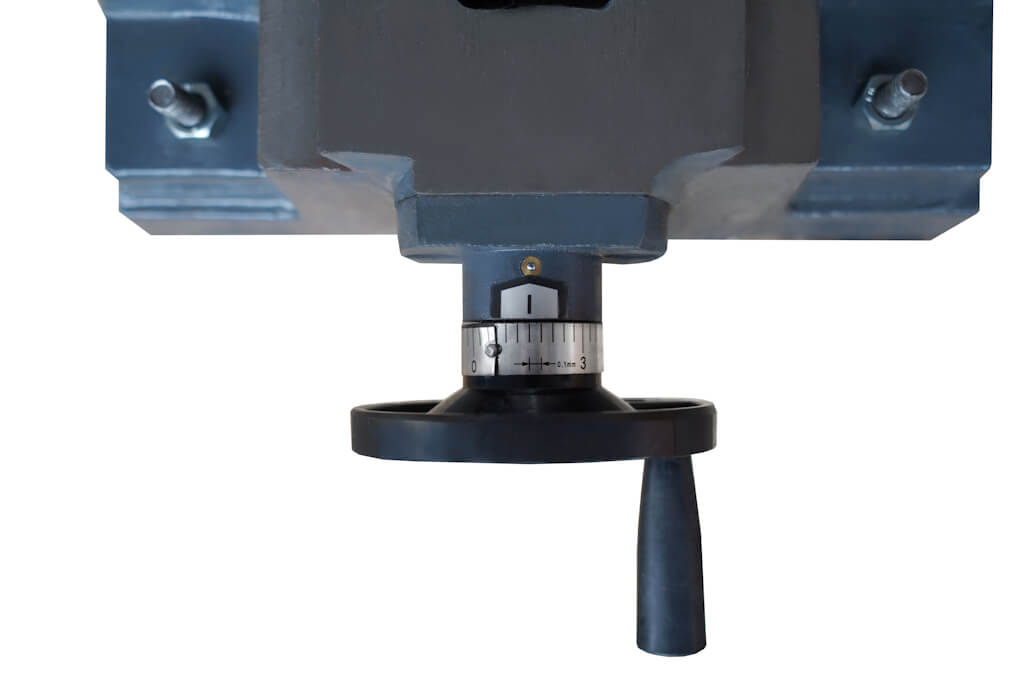

Цена деления лимба по оси X\Y составляет 0,1 мм.

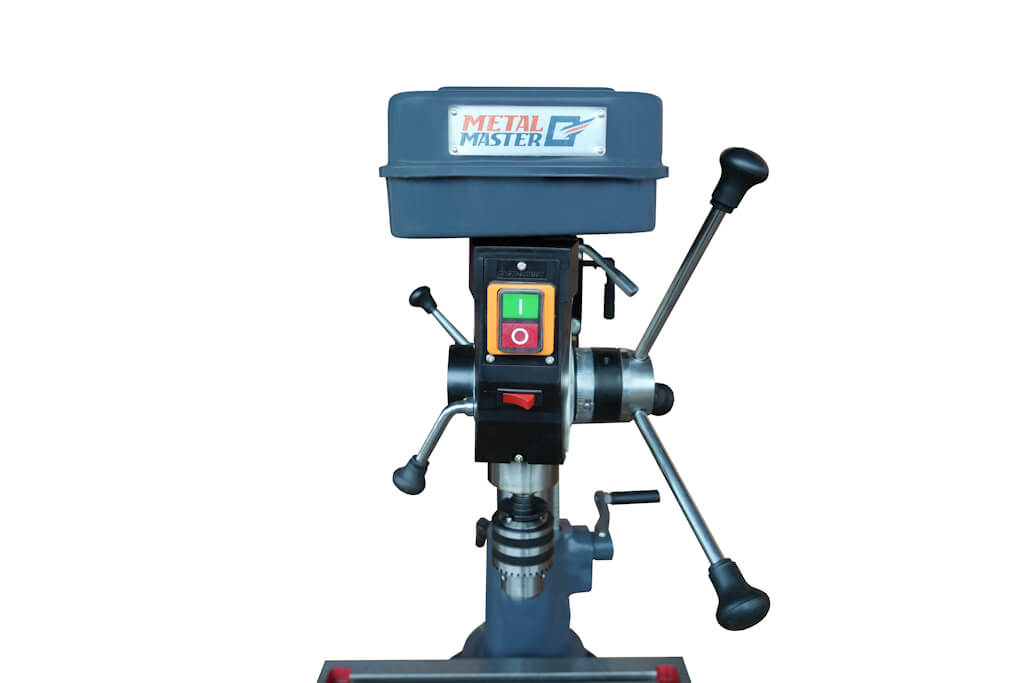

С передней стороны сверлильной головы расположены кнопки включения и выключения станка.

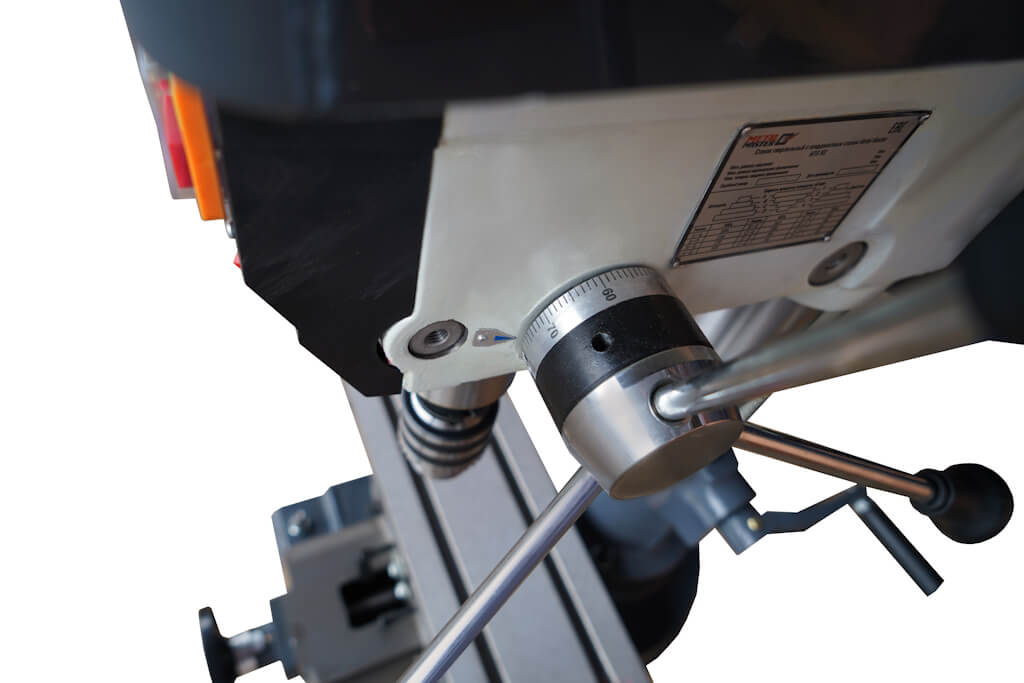

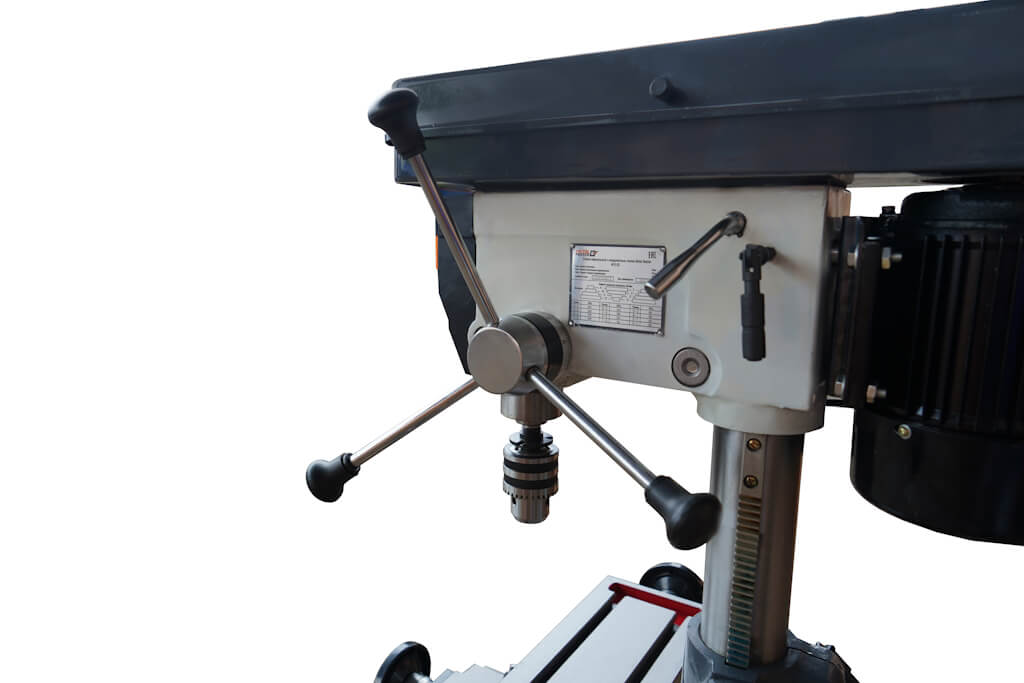

С правой стороны сверлильной головы расположена трехлучевая рукоятка опускания пиноли с нониусом.

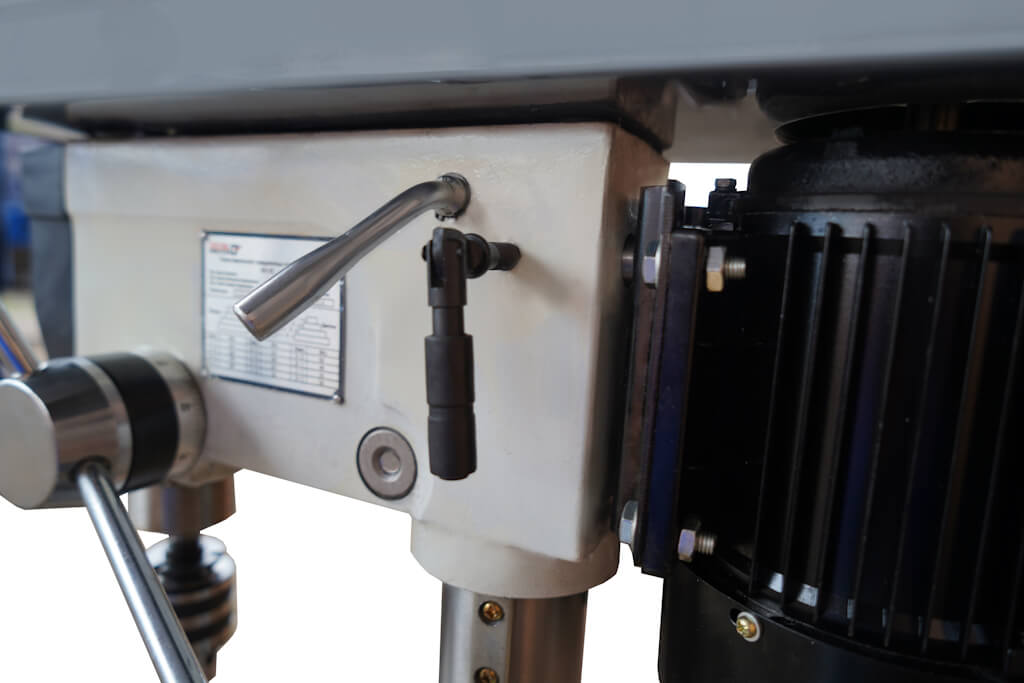

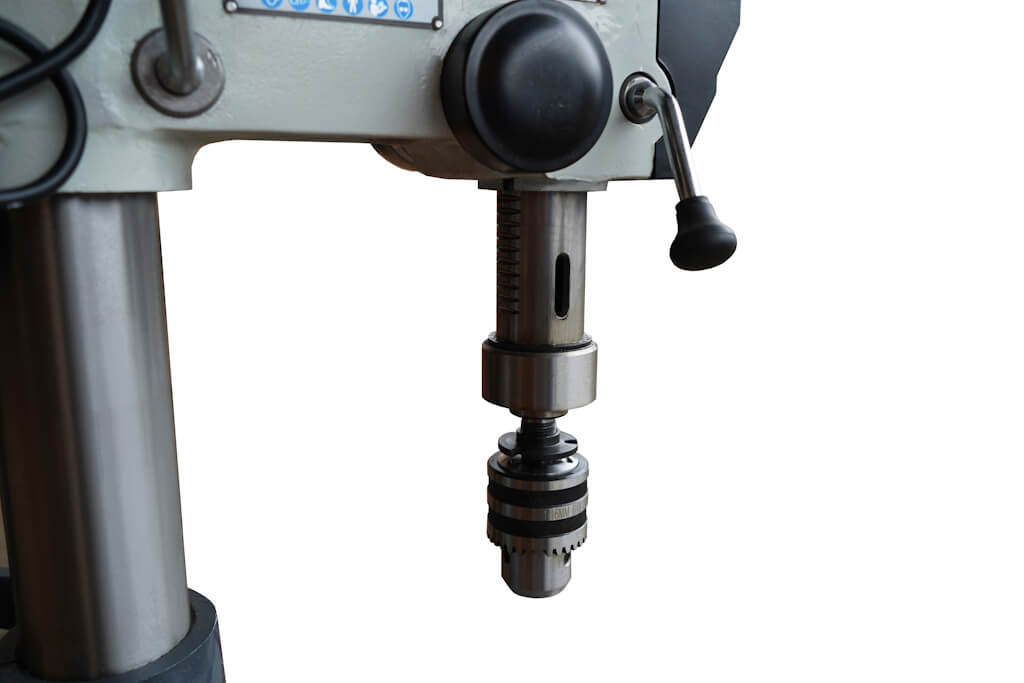

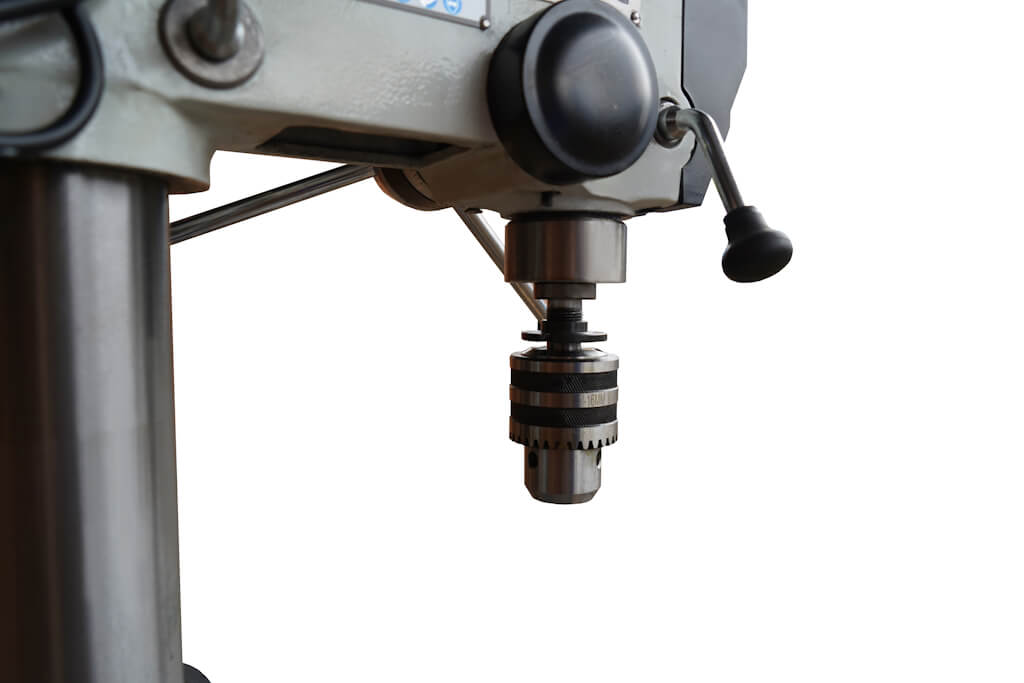

Ход пиноли станка составляет 80 мм. Конус пиноли МТ2. Вылет пиноли можно зафиксировать в нужном положении при помощи рукоятки, которая расположена с левой стороны станка.

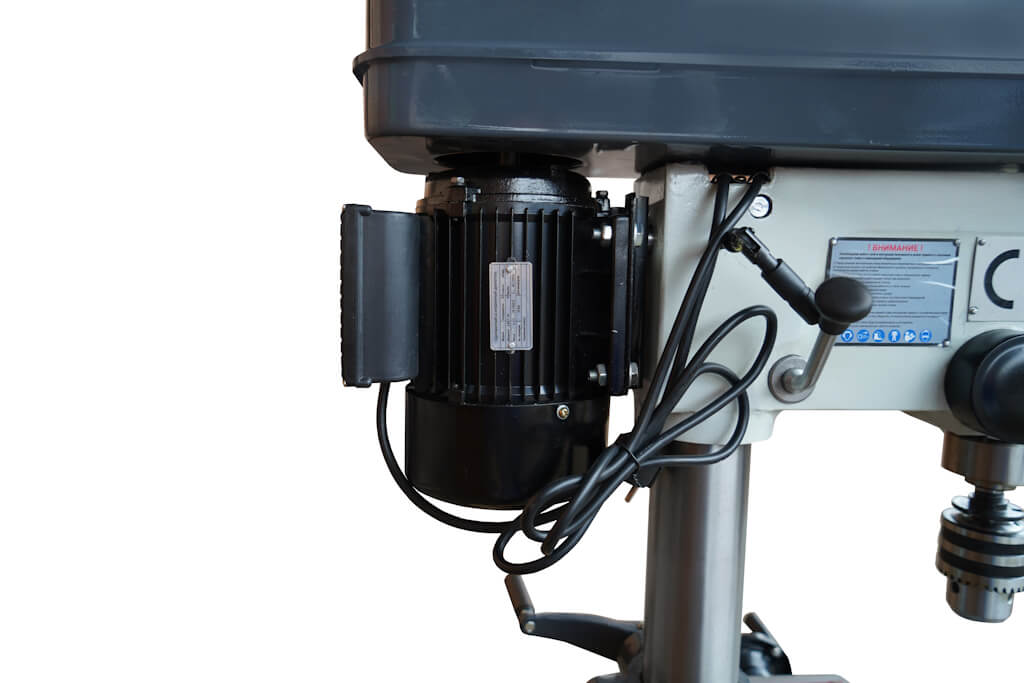

Станок оснащен надежным двигателем мощностью 0,55 кВт. Станок работает от сети 220В.

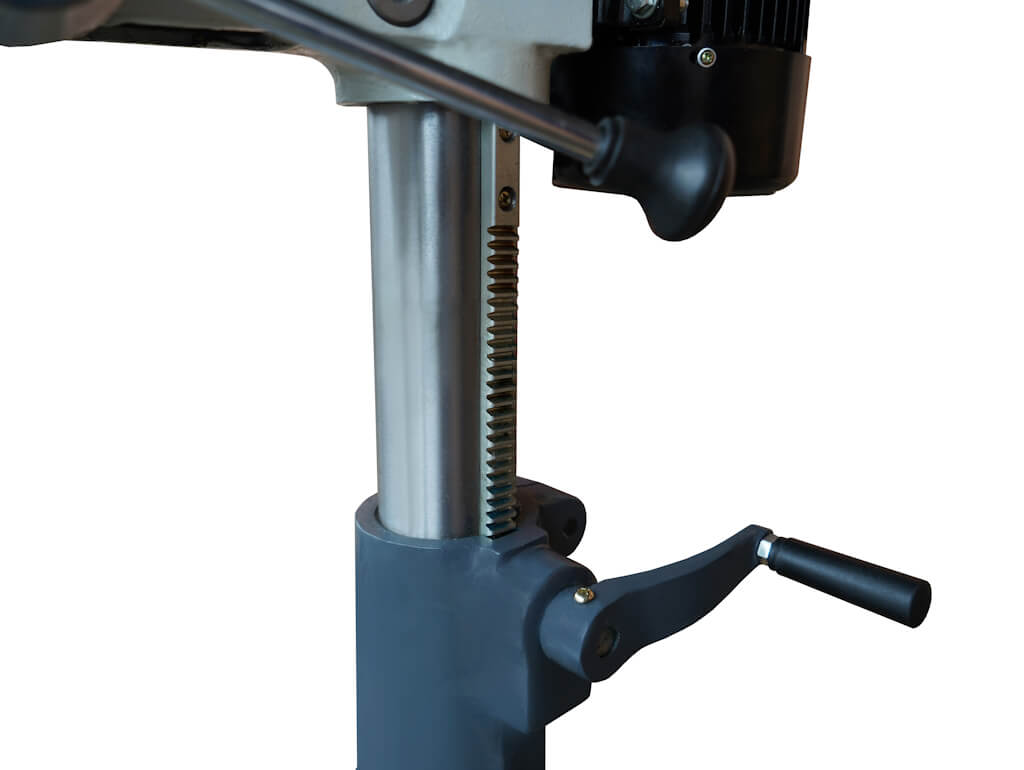

Высота сверлильной головы устанавливается с помощью вращения рукоятки, перемещение осуществляется по зубчатой рейке.

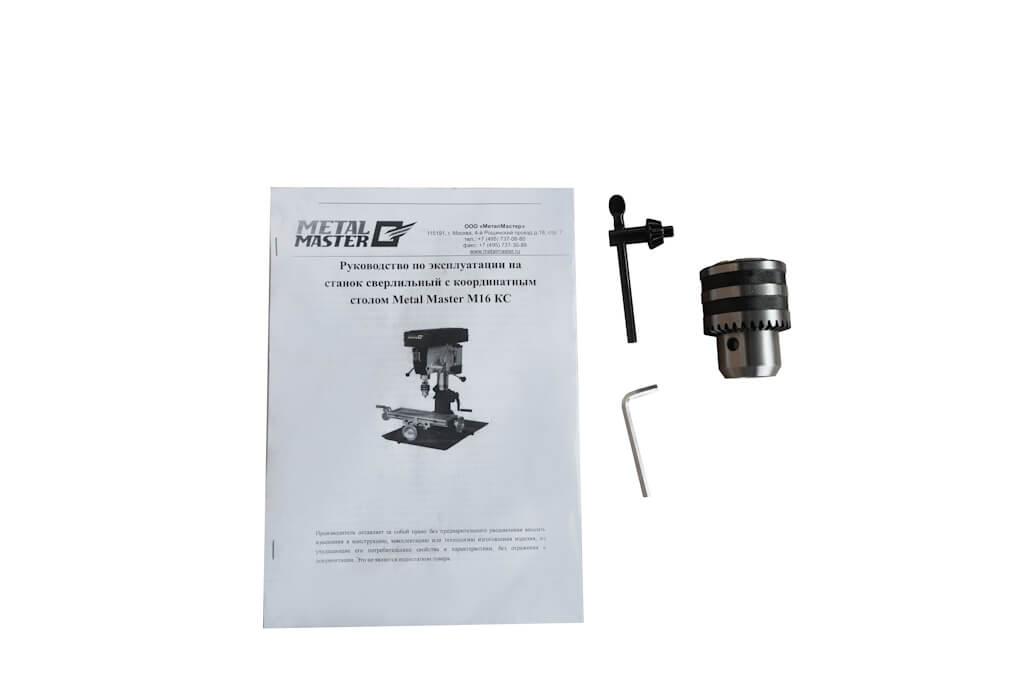

В стандартную комплектацию входят: сверлильный патрон, ключ патрона, шестигранный ключ, инструкция на русском языке.
Стандартная комплектация:
- Станок в сборе;
- Инструкция по эксплуатации на русском языке.
Характеристики
- Расстояние от оси шпинделя до колонны, мм
- 182
- Ход пиноли, мм
- 80
- Максимальный диаметр сверления, мм
- 16
- Вес нетто/брутто, кг
- 75/80
- Максимальный диаметр торцевой фрезы, мм
- 40
- Максимальный диаметр концевой фрезы, мм
- 10
- Конус шпинделя
- MT2
- Макс. расстояние от торца шпинделя до стола, мм
- 360
- Количество скоростей шпинделя
- 12
- Диапазон скоростей шпинделя об/мин
- 320-3300
- Размер стола, мм
- 420 × 152
- Ход стола, мм
- 230 × 120
- Размер Т-паза, мм
- 12
- Мощность двигателя, кВт
- 0.55
- Напряжение, В
- 220, 50Гц
- Размеры в упаковке, мм
- 870 × 670 × 1020
- Размеры станка, мм
- 674 × 700 × 900
