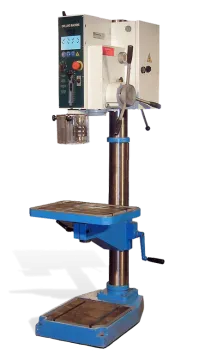

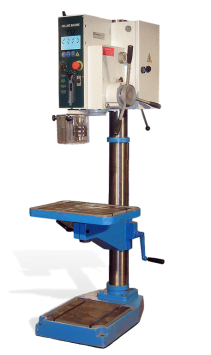

Вертикальный сверлильный станок Metal Master DVM 32

Сверлильный станок вертикального типа имеет ход шпинделя 150 мм и максимальный диаметр сверления 32 мм. Станок состоит из массивной конструкции с головкой для сверления и панелью управления, колонной с толстыми стенками большого диаметра, столом с крепежными пазами в форме Т, литым основанием и зубчатым механизмом для перемещения стола и сверлильной головки.

Закаленный шлифованный шпиндель находится на подшипниках высокой точности и накрыт щитком для защиты. Крутящий момент передается на шпиндель через редуктор на шестеренках. Скорости переключаются ручками сбоку на головке. Панель управления имеет таблицу соответствия положения ручки и скорости. Вращение шпинделя меняется при переключении ручкой на панели управления. Там же находится механический регулируемый упор для фиксации глубины сверления. Головка перемещается по колонне опоры при помощи зубчатой передачи вручную.

На станке предусмотрена возможность автоматической подачи шпинделя к обрабатываемой детали. Подача производится при вращении ручки. Сбоку от головки находится регулятор для установки скорости шпинделя и его подачи. Автоматическая подача подключается с панели управления.

На станке предусмотрена система выталкивание патрона. Для этого скоба отводится в сторону, а шпиндель поднимается вверх до упора.

Обрабатываемая заготовка закрепляется на станке при помощи литого прямоугольного стола с параллельными Т-пазами. Зубчатый механизм перемещает стол вдоль колонны опоры. Рабочий стол станка может поворачиваться вокруг вертикальной оси. При работе с заготовками больших размеров стол отводят в сторону и закрепляют детали на опорной плите в виде прямоугольного стола с пазами в форме Т.
