Станок сверлильный с координатным столом Metal Master M25 KC
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

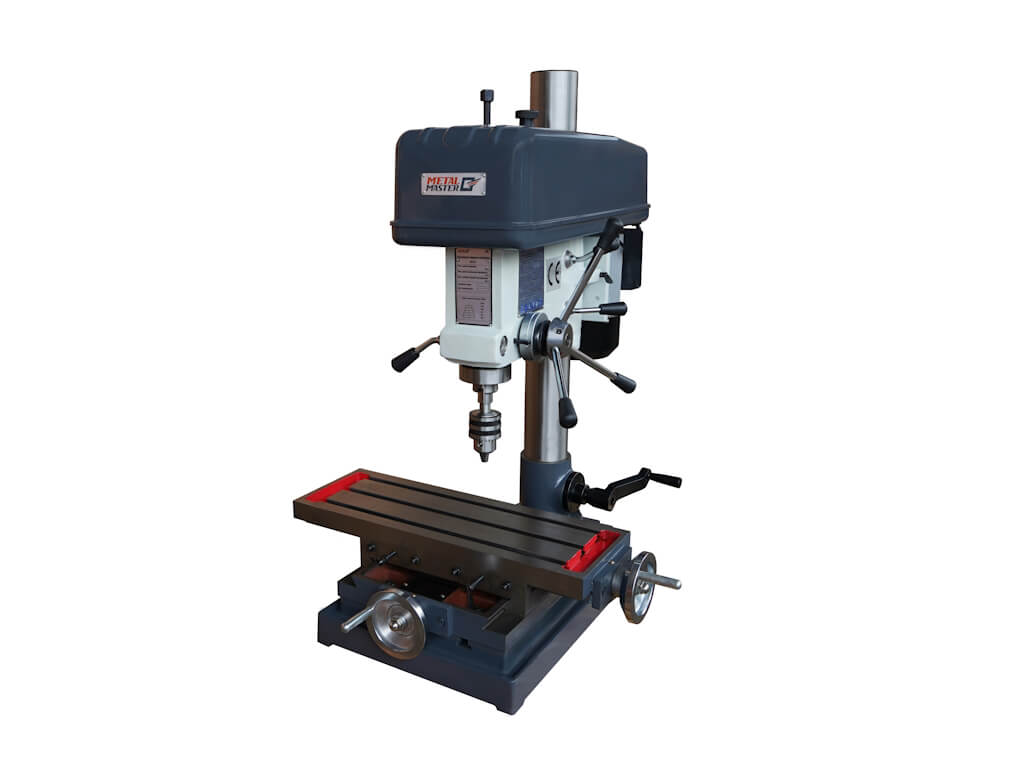

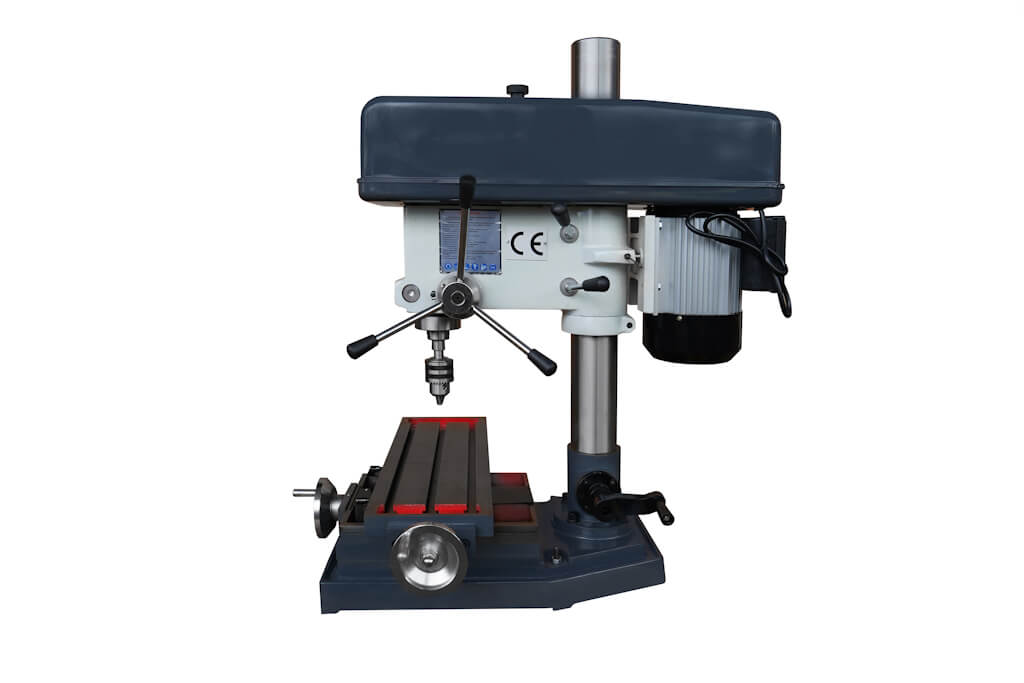

Станок Metal Master M25 KC – предназначен для выполнения операций сверления, рассверливания, зенкования, зенкерования и развертывания. Данный станок имеет крестовый стол с возможностью перемещения по двум осям (X /Y), который позволяет повысить точность обработки заготовки за одну установку, а также выполнять простейшие фрезерные операции.
Особенности:
- Широкий диапазон частот вращения шпинделя от 290 до 2150 об/мин.
- Ременная передача.
- Координатный (X\Y) стол с Т-пазами.
- Регулировка сверлильной головы по высоте.
- Точное перемещение пиноли шпинделя;
- Надежное и прочное чугунное основание;
- Мощный и надежный двигатель мощностью 0,75 кВт.
Станок имеет внушительную массу, которая увеличивает жесткость станка и позволяет максимально гасить вибрации.

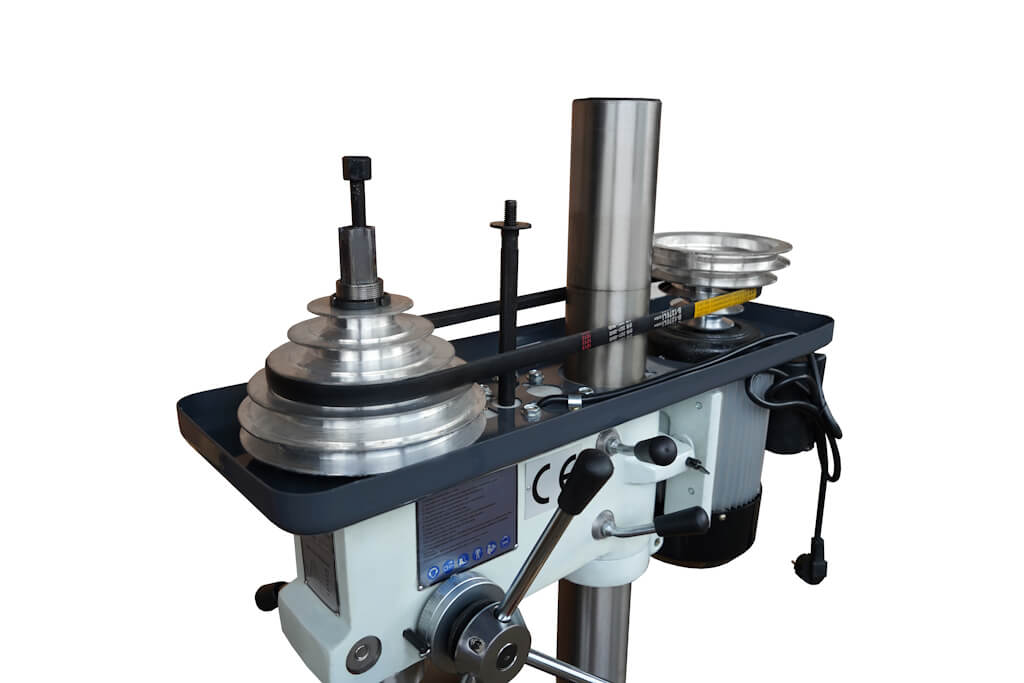

Скорость вращения шпинделя регулируется с помощью перекидывания ремней в блоке ременных шкивов. Схема положения ремней с диапазоном оборотов расположена с передней стороны станка. Широкий диапазон оборотов шпинделя от 290 до 2150 об/мин. обеспечивает качественное сверление материалов

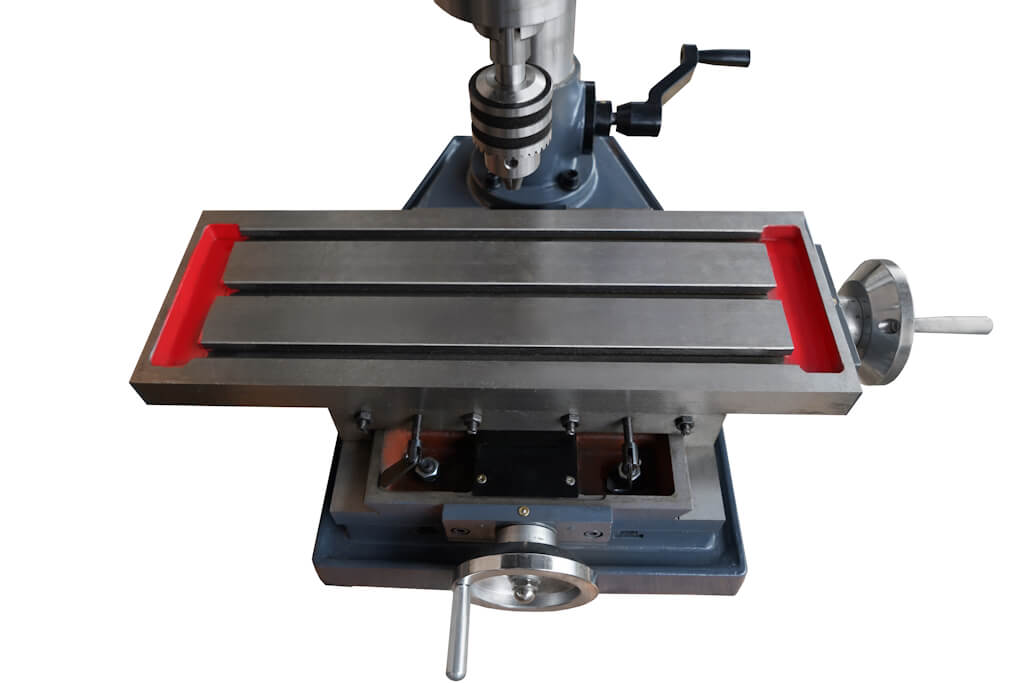

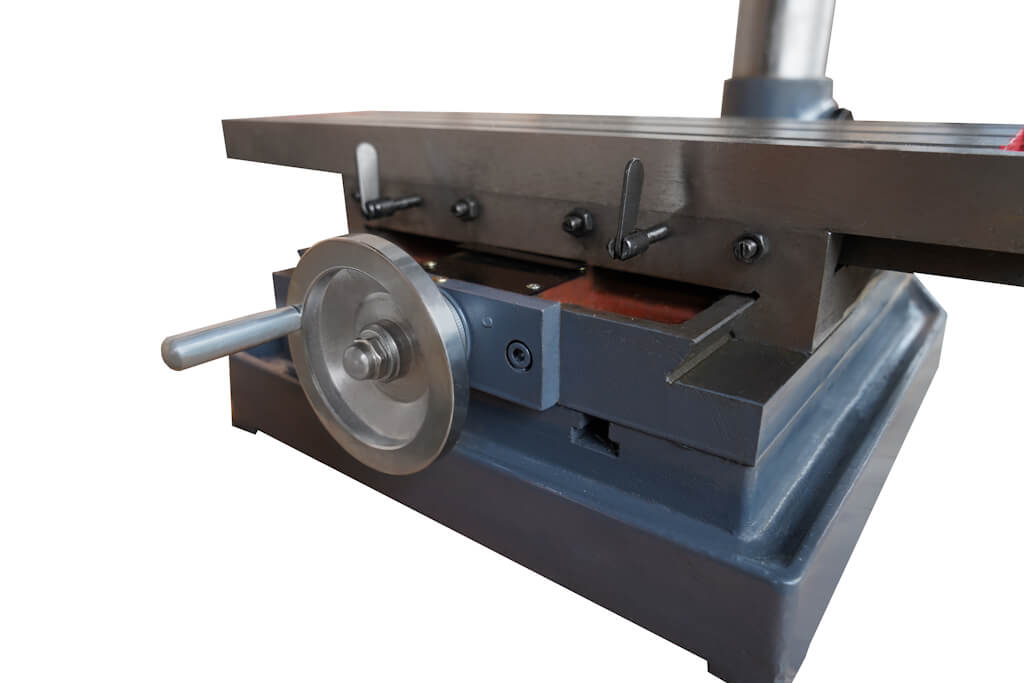

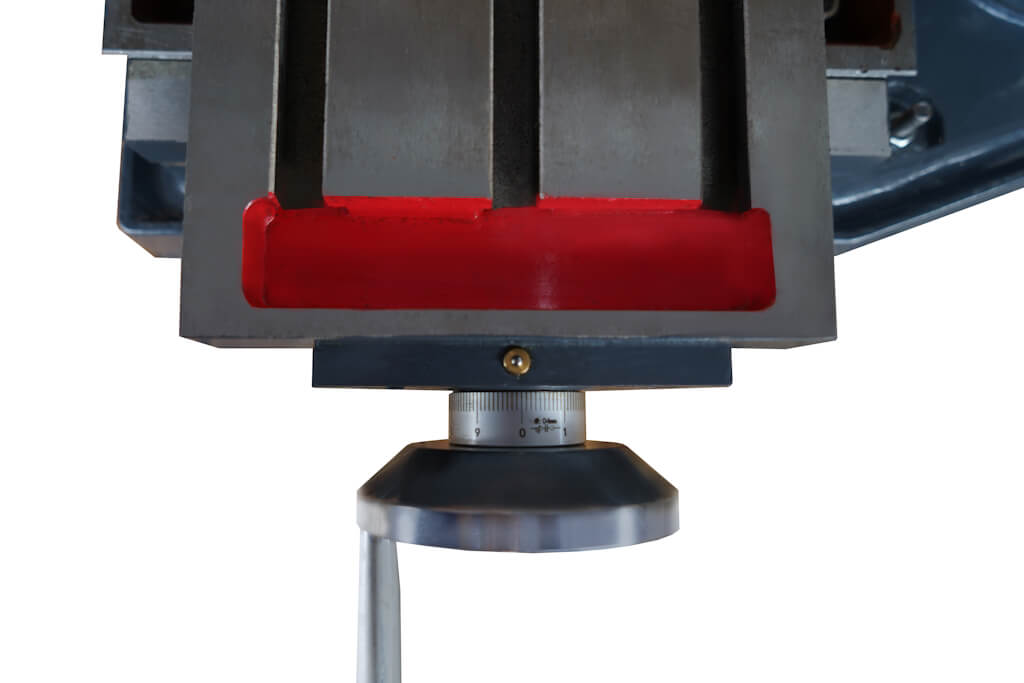

Для удобства позиционирования заготовки станок Metal Master M25 KC оснащен координатным столом размером 555x195 мм, ход стола составляет 240х140 мм.

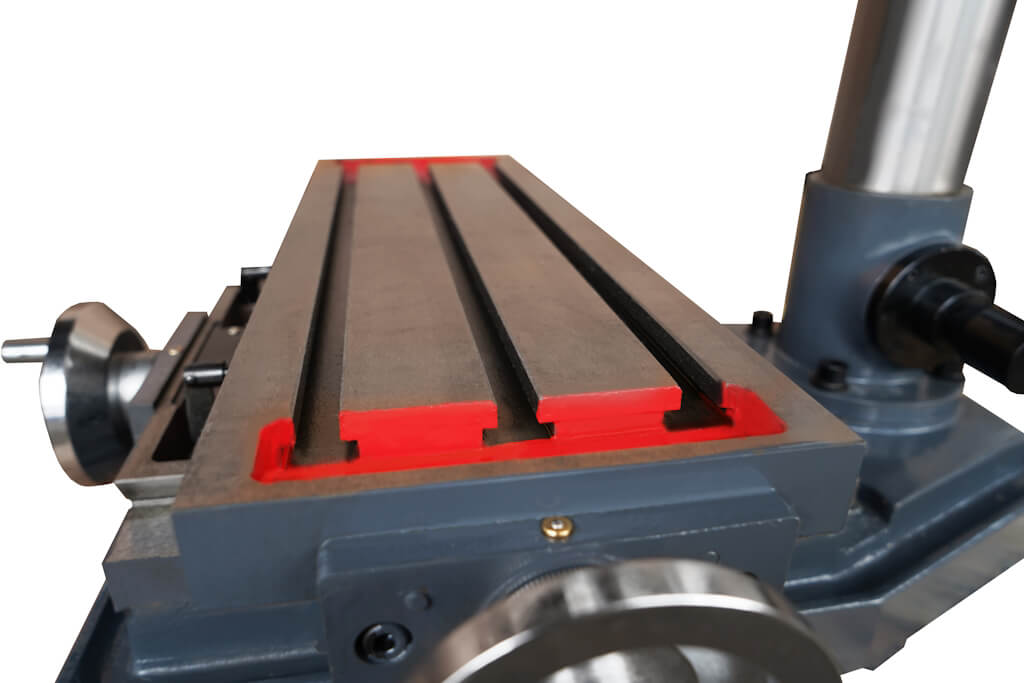

Также, на столе есть три Т-образных паза размером (14х3х63), с помощью которых вы можете установить дополнительную оснастку для крепления заготовок.

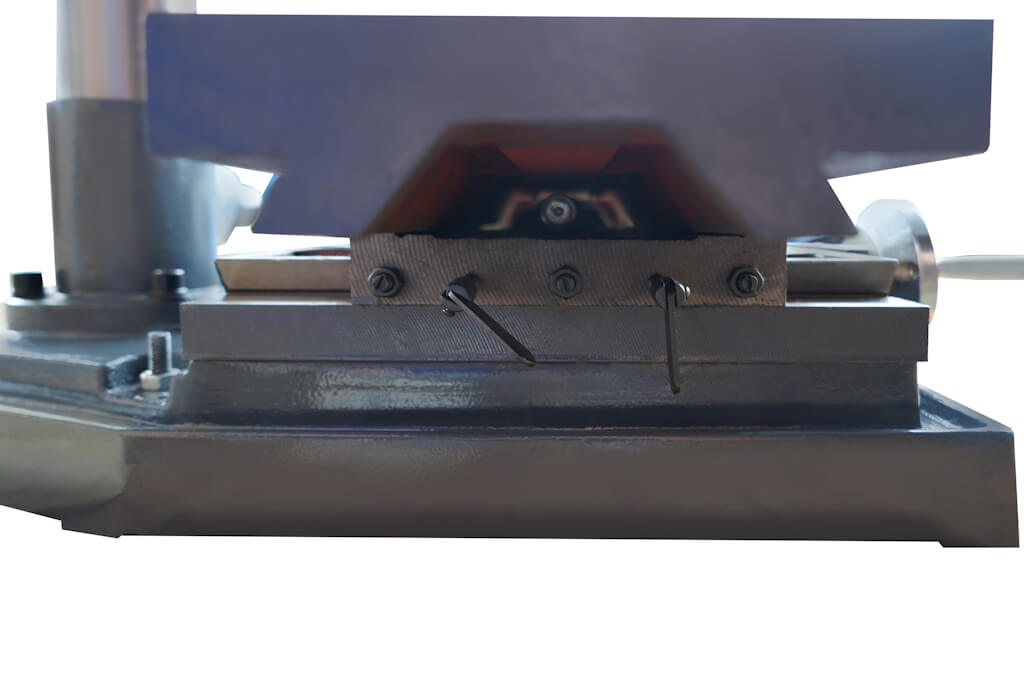

Перемещение стола по осям X\Y можно зафиксировать с помощью специальных винтов.

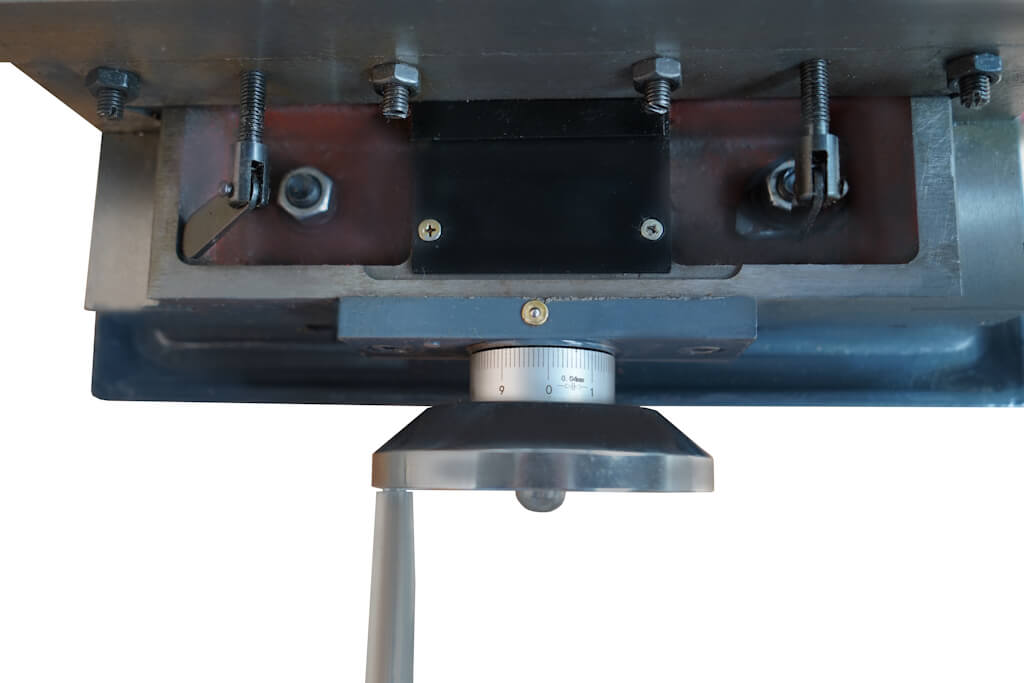

Цена деления лимба по оси X\Y составляет 0,04 мм.

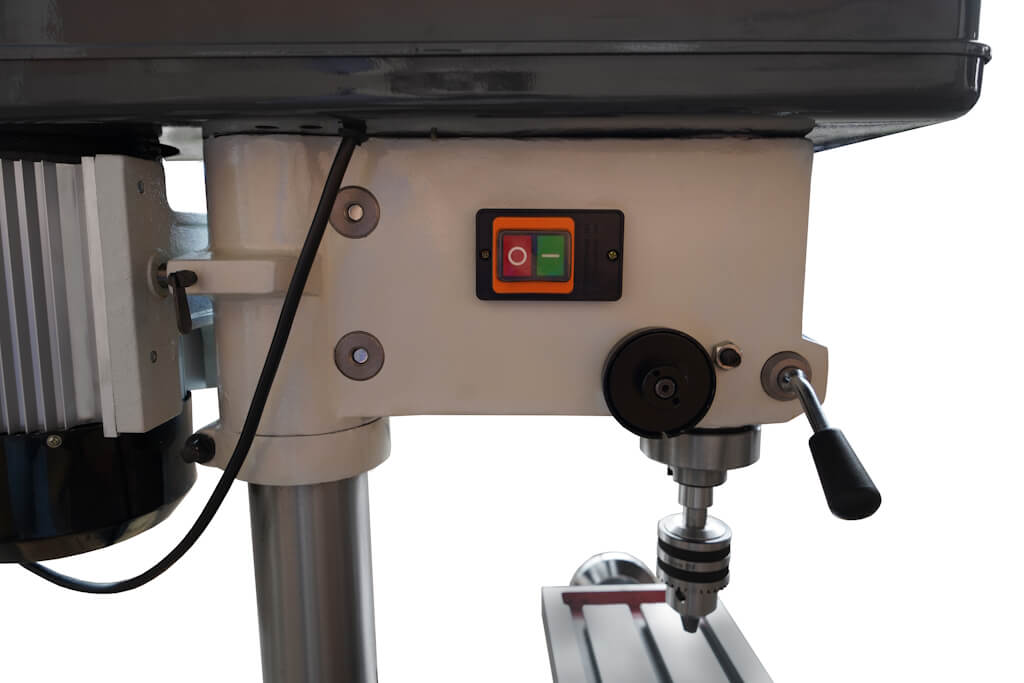

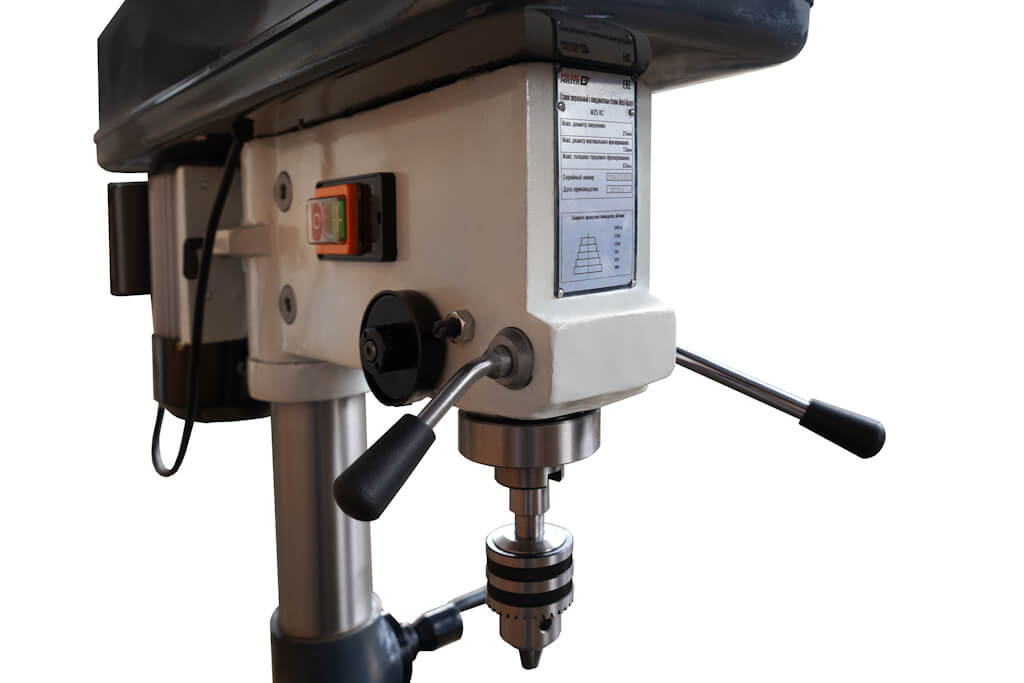

С левой стороны сверлильной головы расположены кнопки включения и выключения станка.

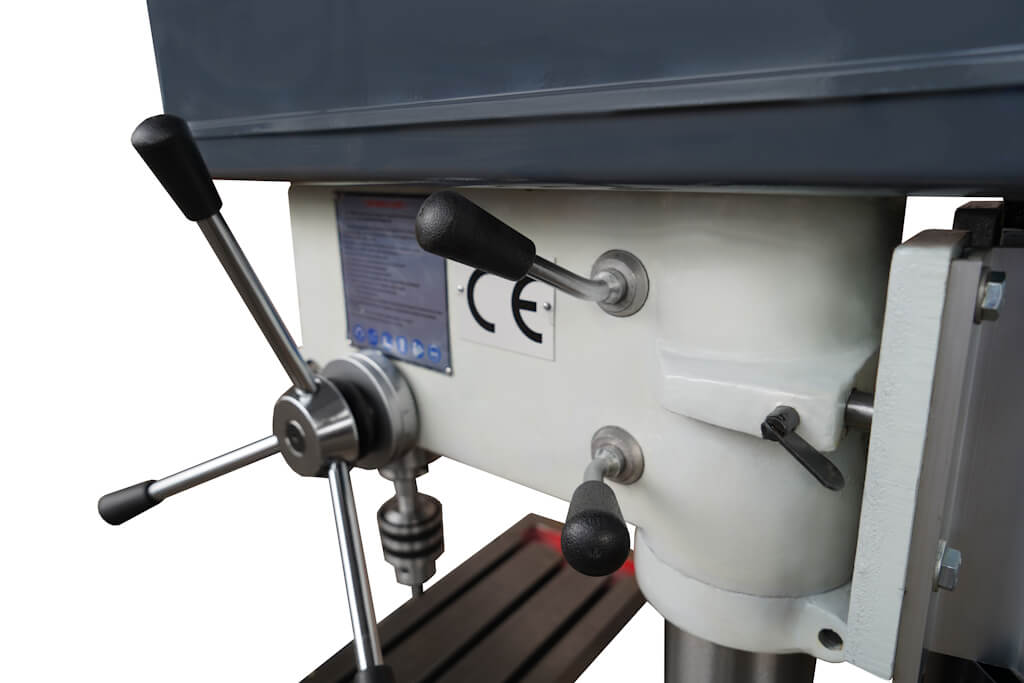

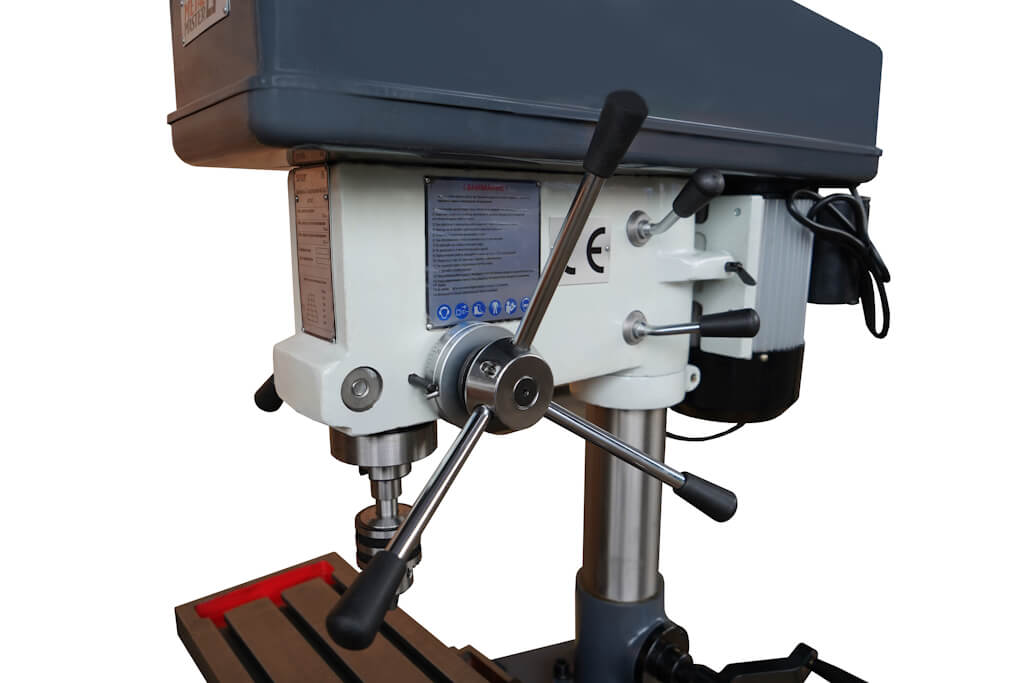

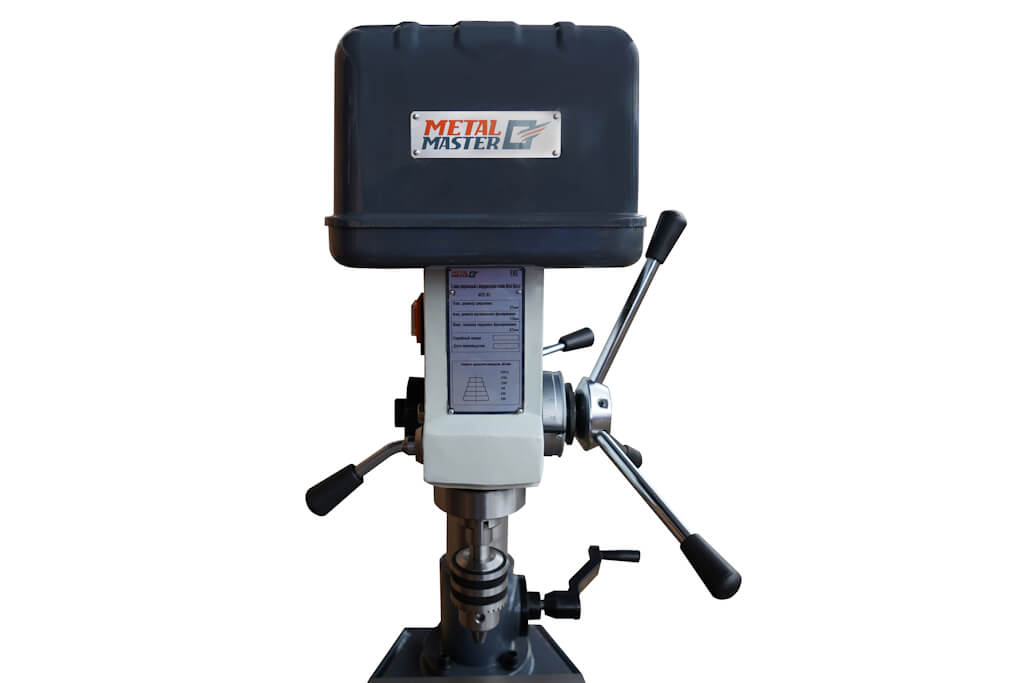

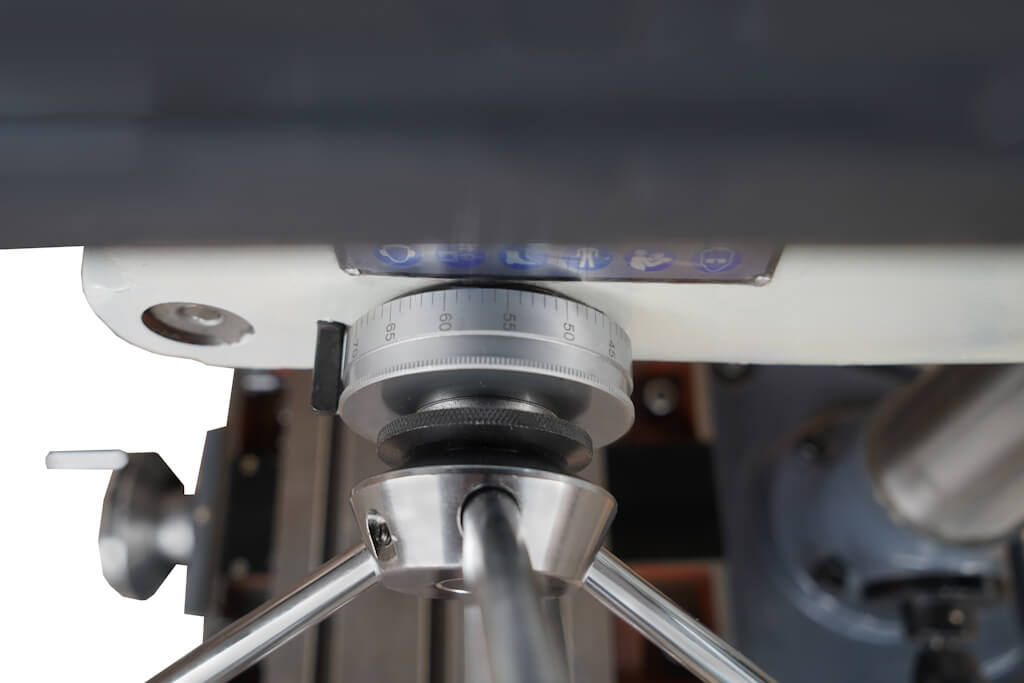

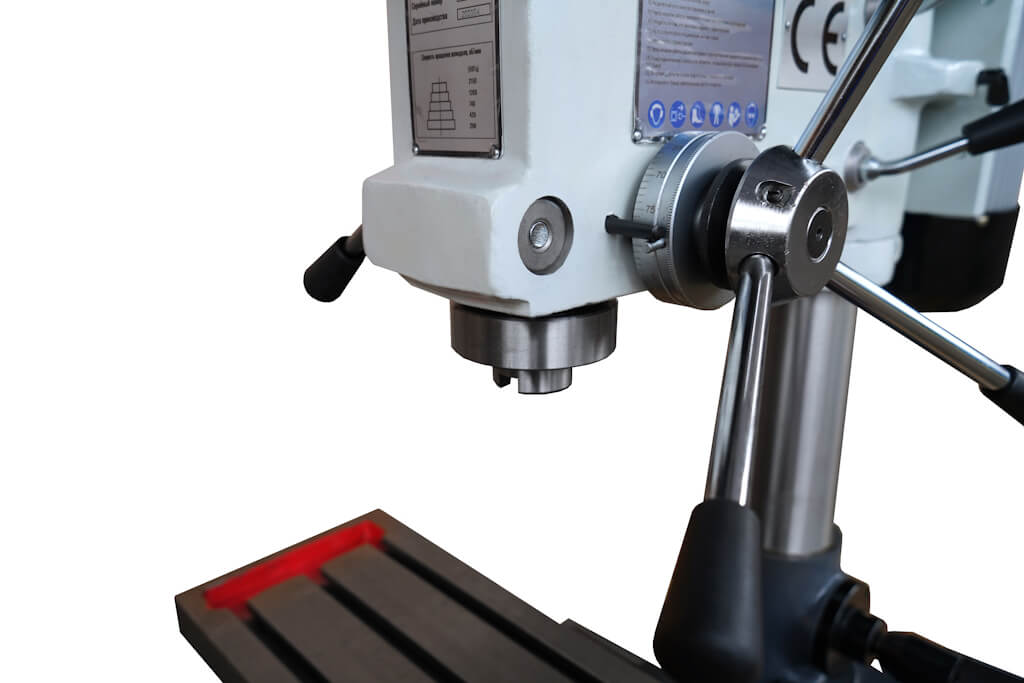

С правой стороны сверлильной головы расположена трехлучевая рукоятка опускания пиноли с нониусом.

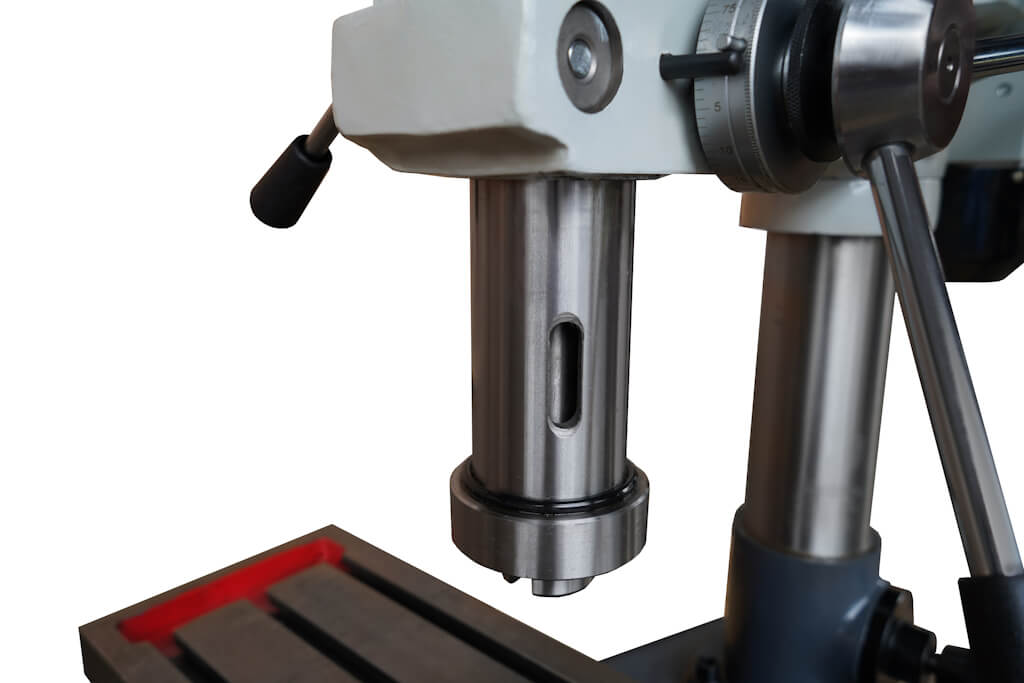

Ход пиноли станка составляет 110 мм. Конус пиноли МТ3. Вылет пиноли можно зафиксировать в нужном положении при помощи рукоятки, которая расположена с левой стороны станка.

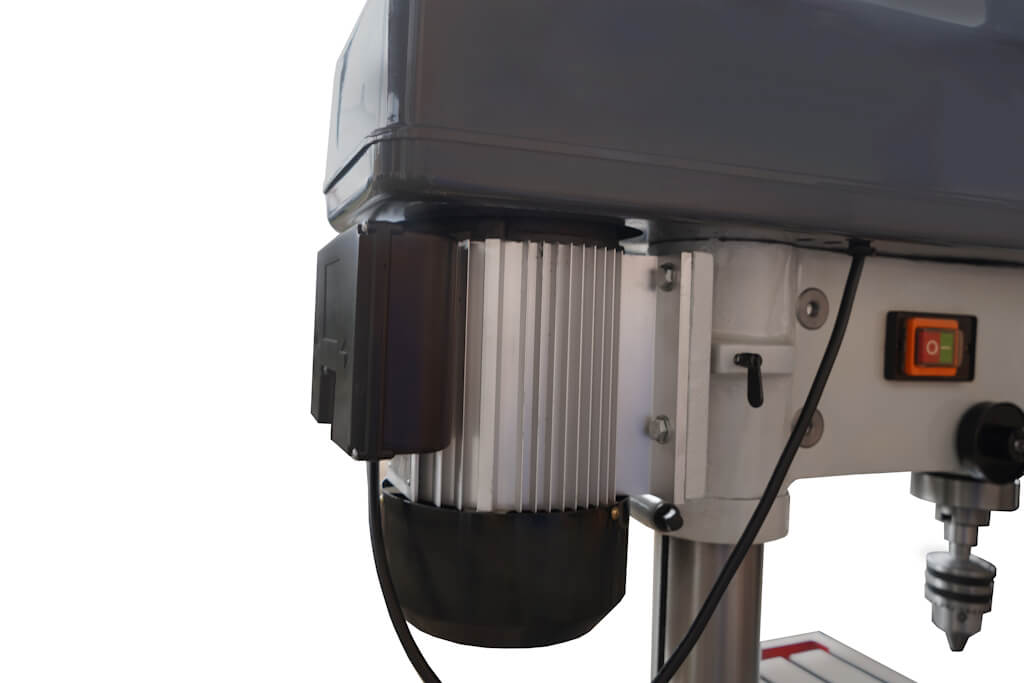

Станок оснащен надежным двигателем мощностью 0,75 кВт. Станок работает от сети 220В.
Высота сверлильной головы устанавливается с помощью вращения рукоятки, перемещение осуществляется по ходовому винту.
В стандартную комплектацию входят: инструментальный ящик, сверлильный патрон, торцевая фреза, инструкция на русском языке.

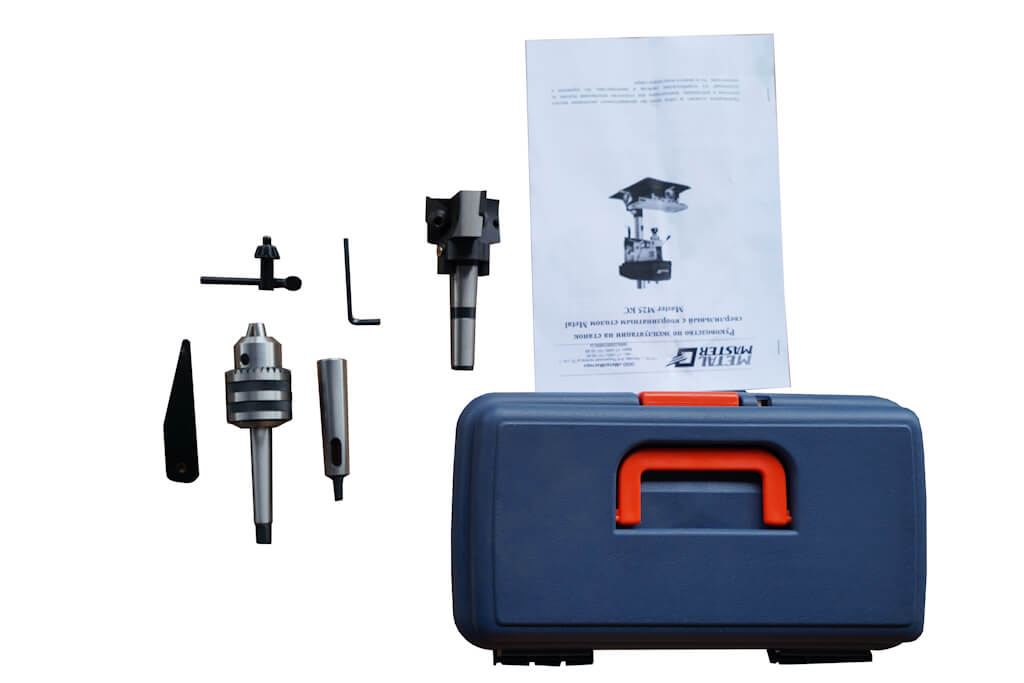

Стандартная комплектация:
- Станок в сборе.
- Сверлильный патрон.
- Торцевая фреза.
- Выколотка.
- Инструкция по эксплуатации на русском языке.
Характеристики
- Расстояние от оси шпинделя до колонны, мм
- 240
- Ход пиноли, мм
- 110
- Максимальный диаметр сверления, мм
- 25
- Вес нетто/брутто, кг
- 160/190
- Максимальный диаметр торцевой фрезы, мм
- 63
- Максимальный диаметр концевой фрезы, мм
- 13
- Конус шпинделя
- MT3
- Макс. расстояние от торца шпинделя до стола, мм
- 510
- Количество скоростей шпинделя
- 5
- Диапазон скоростей шпинделя об/мин
- 290-2150
- Размер стола, мм
- 555 × 195
- Ход стола, мм
- 240 × 140
- Размер Т-паза, мм
- 14
- Мощность двигателя, кВт
- 0.75
- Напряжение, В
- 220, 50 Гц
- Размеры в упаковке, мм
- 870 × 670 × 1020
- Размеры станка, мм
- 677 × 872 × 1130
