Сверлильно-фрезерные: Metal Master MBF 30V
Metal Master
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

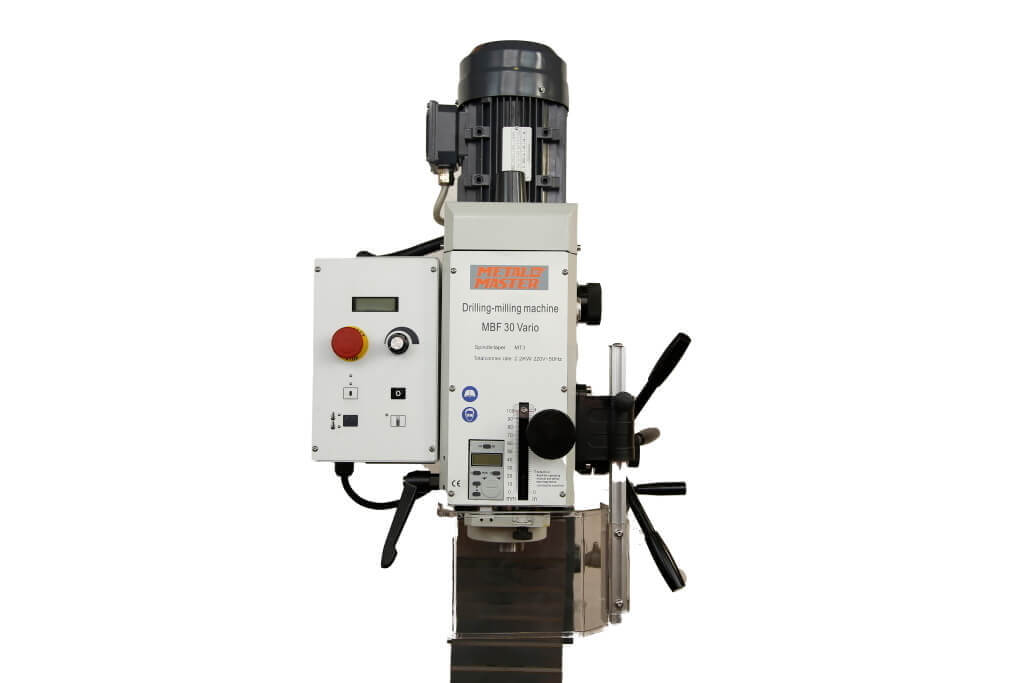

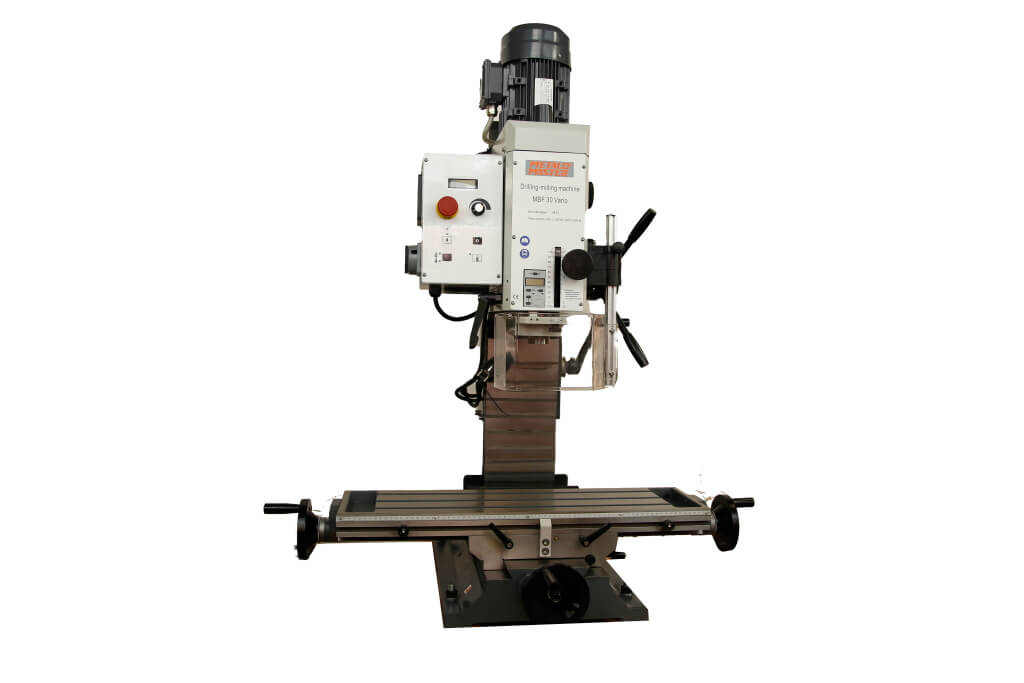

Общий вид фрезерной головы METAL MASTER MBF-30V.

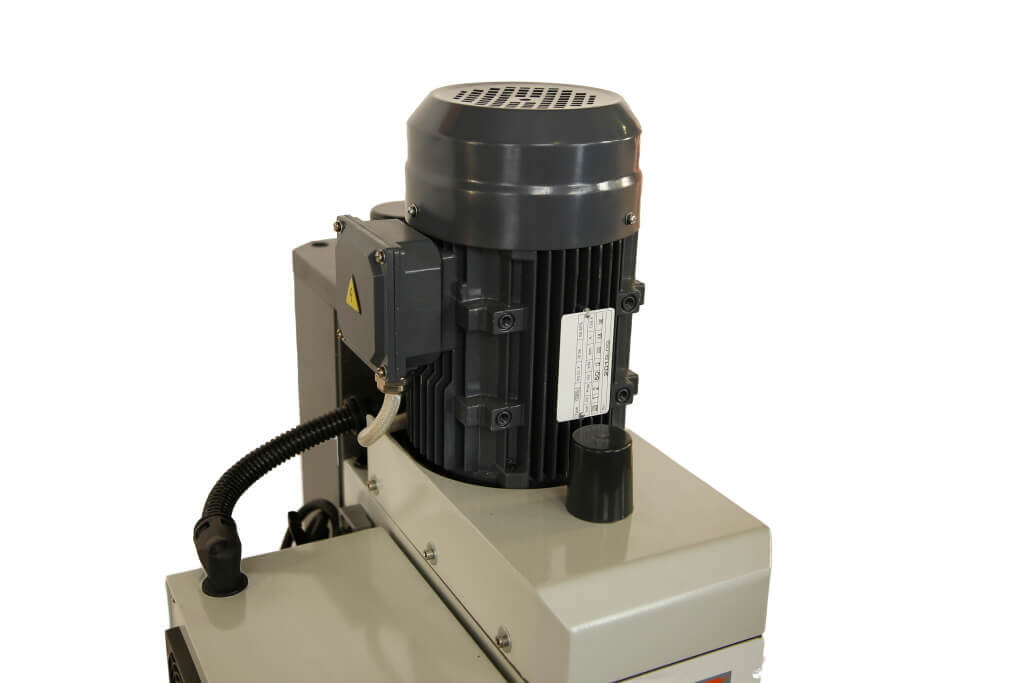

Станок оснащен электродвигателем мощностью 1.5кВт.

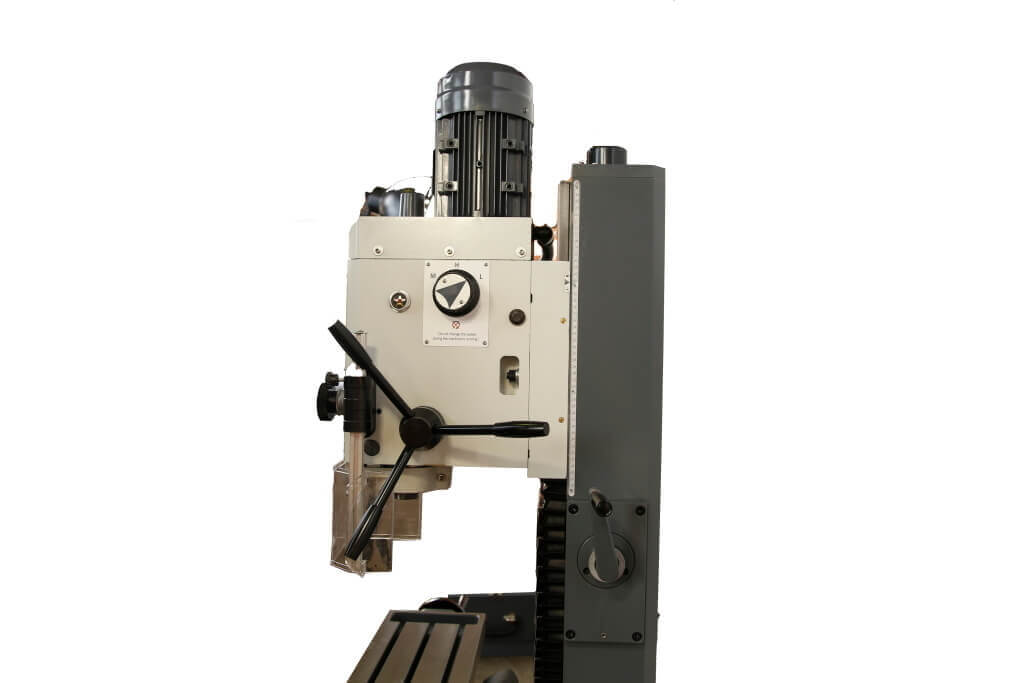

Привод главного движения станка реализует вращение шпинделя в трех диапазонах скоростей.

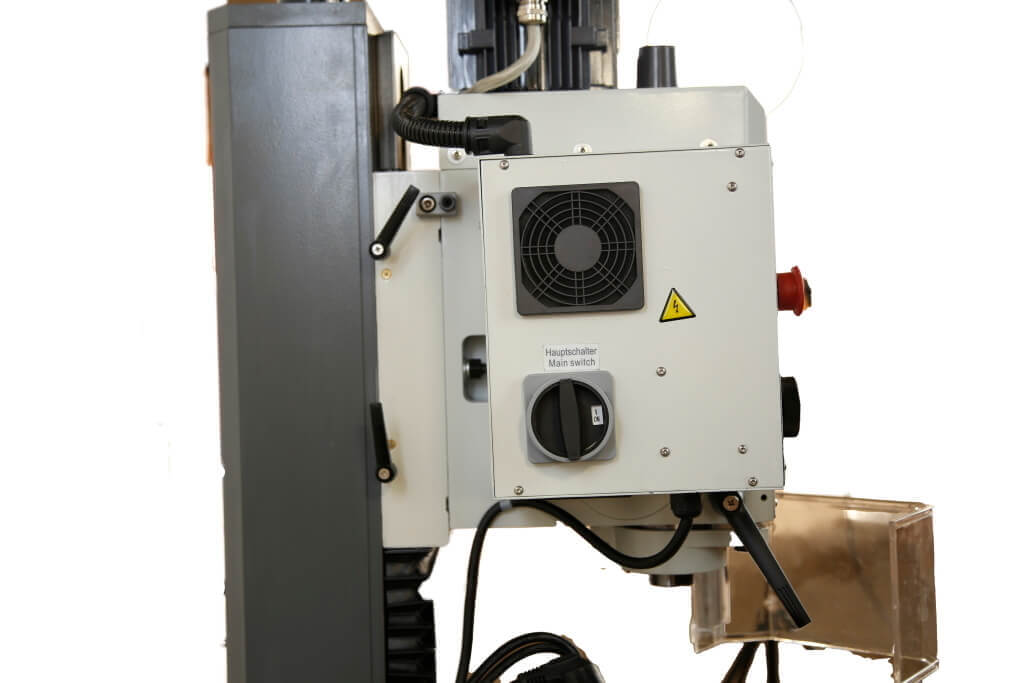

Система охлаждения и выключатель находится на фрезерной голове станка.

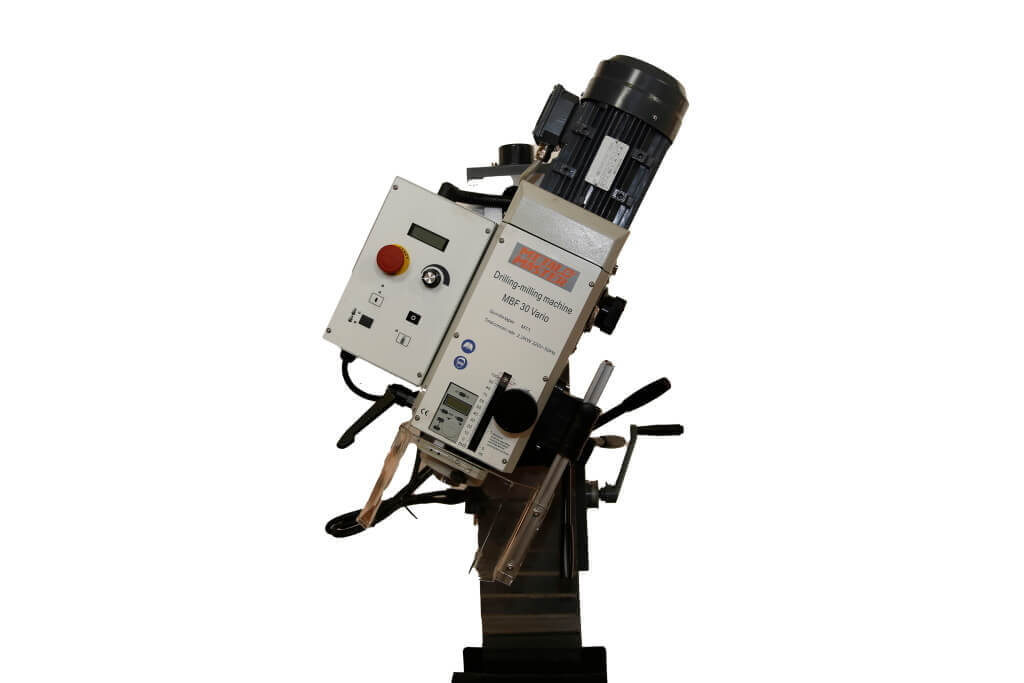

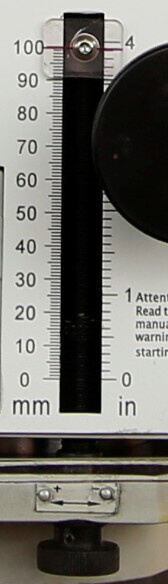

Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке

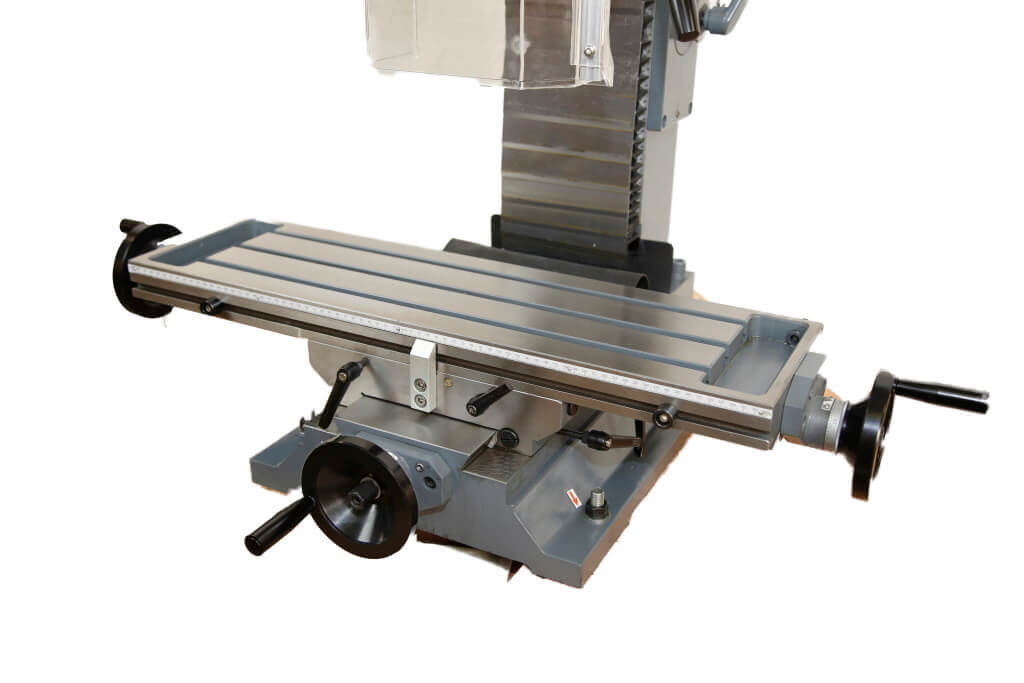

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

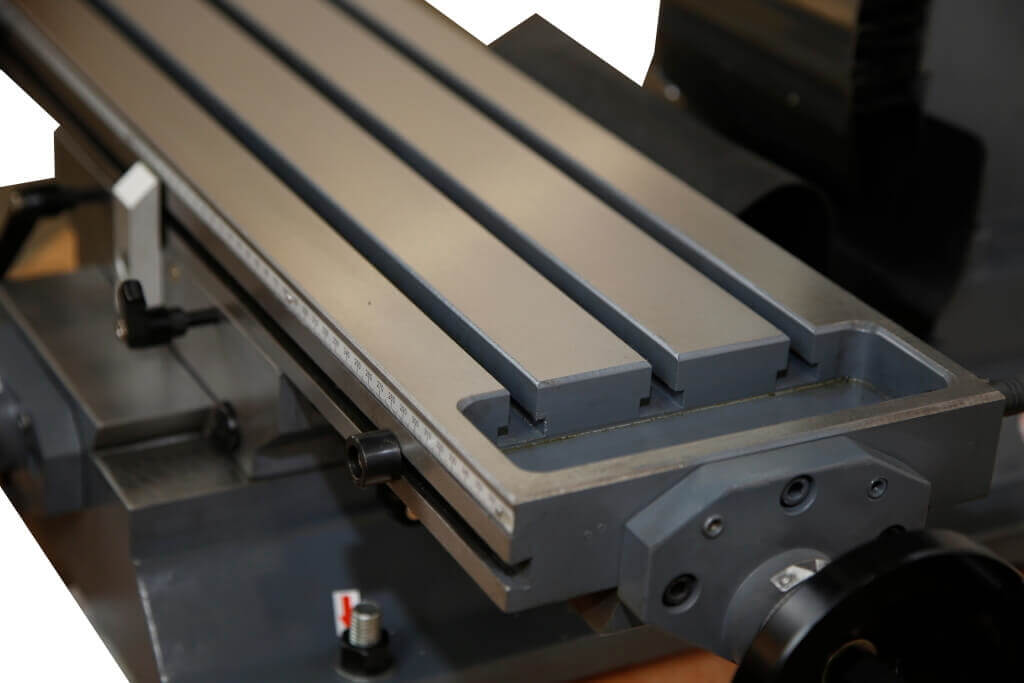

Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. Размер паза – 12мм.

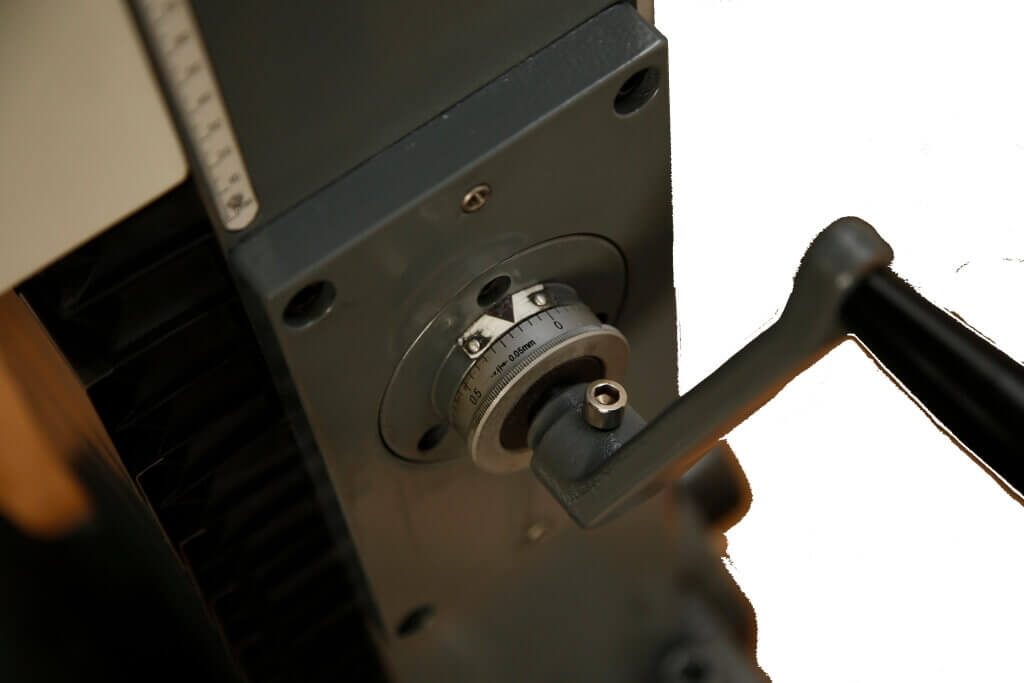

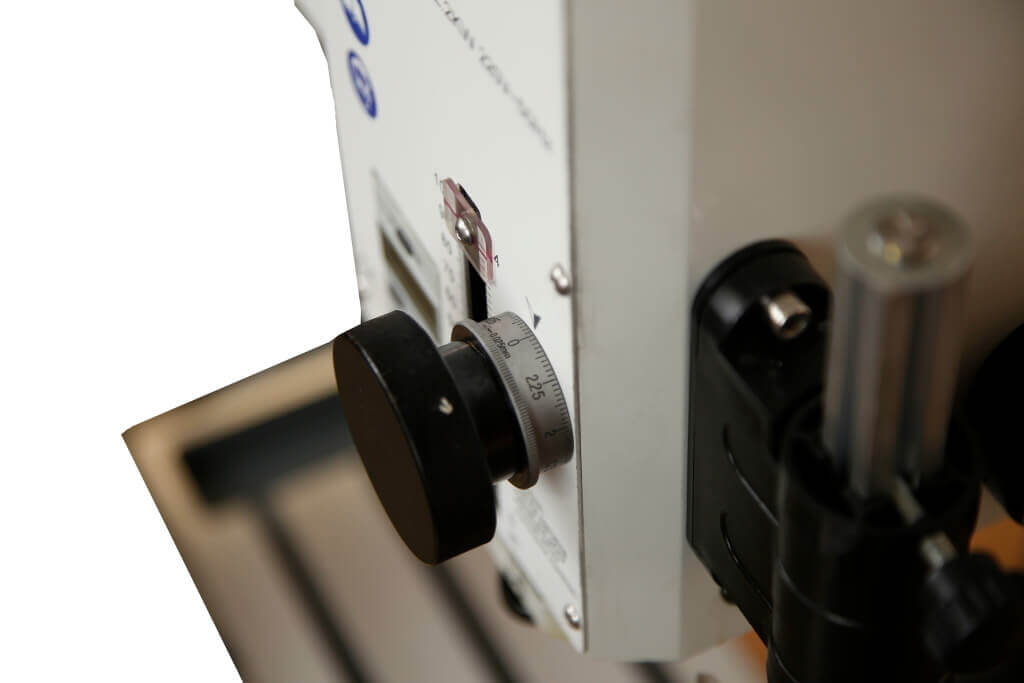

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом с ценой деления 0,025мм.

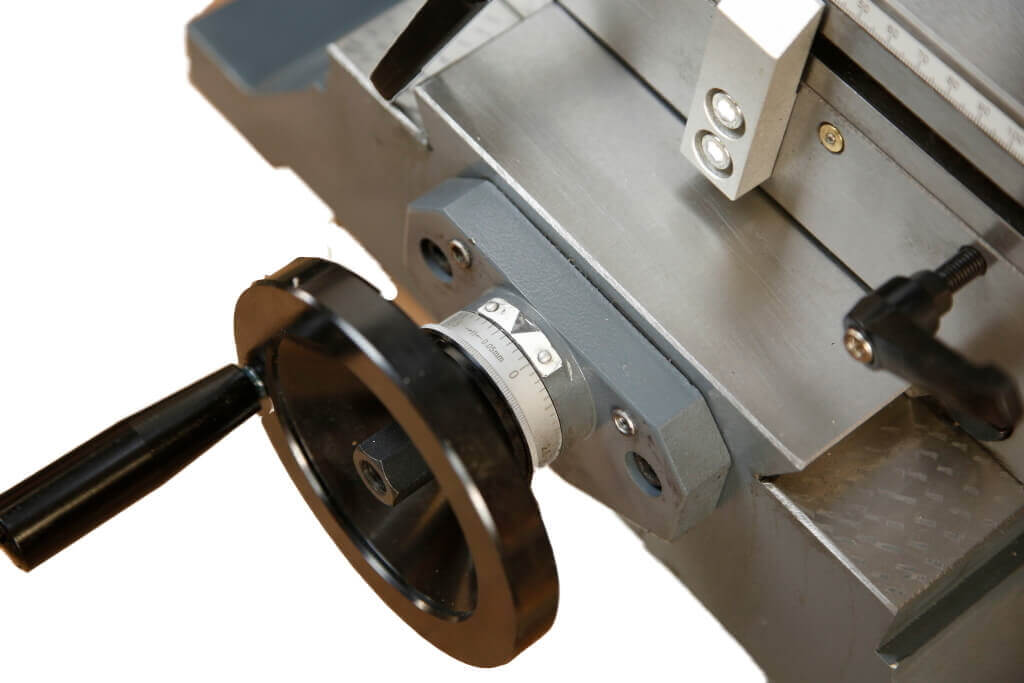

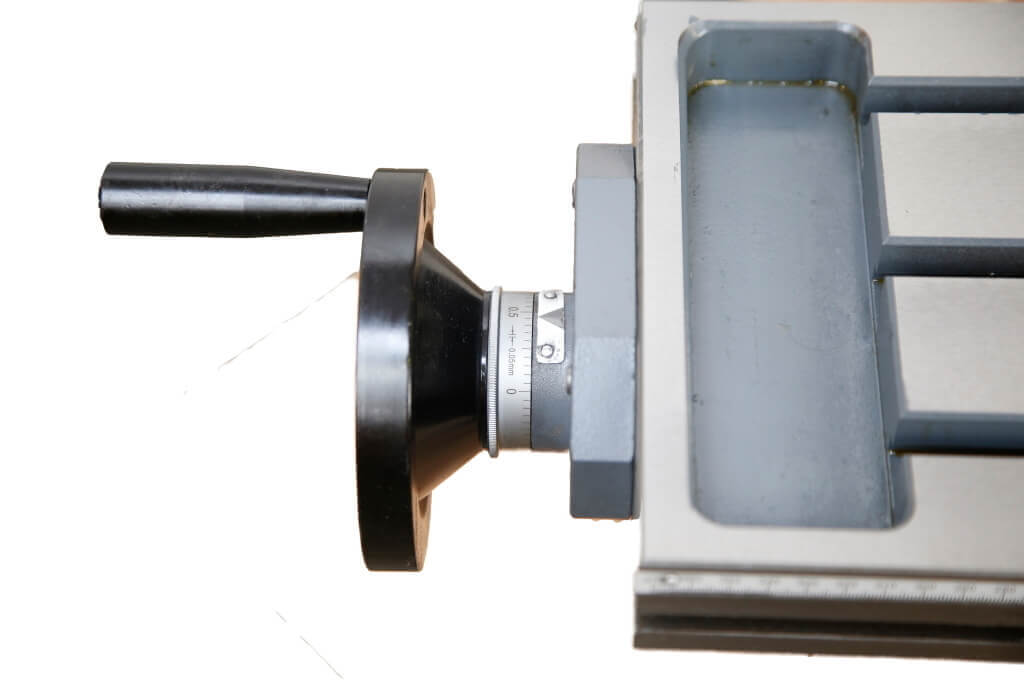

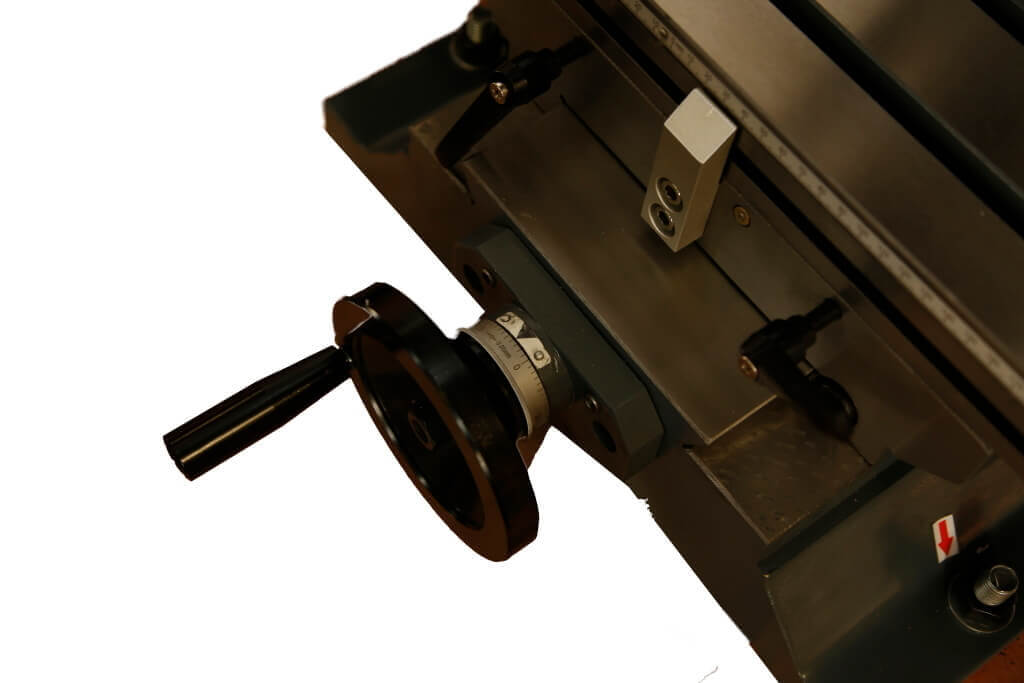

Все рукоятки оснащены четкими и удобными лимбами. Положение стола по каждой оси фиксируется стопорными ручками. Цена деления либма продольной и поперечной подачи – 0,05мм.

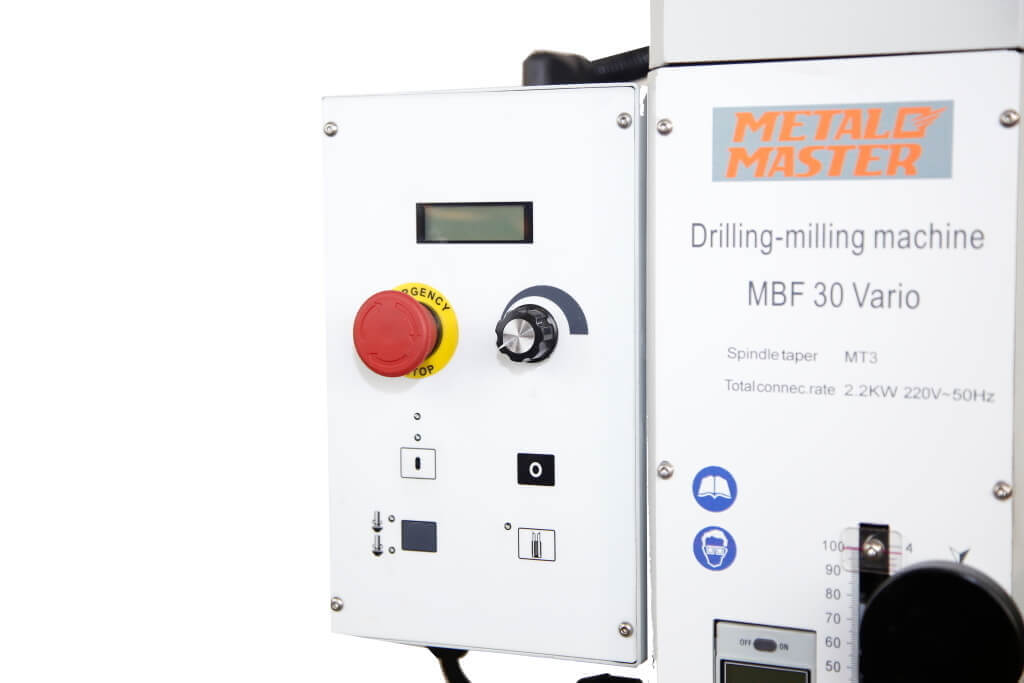

Панель управления фрезерной головкой оснащена цифровым индикатором оборотов шпинделя.

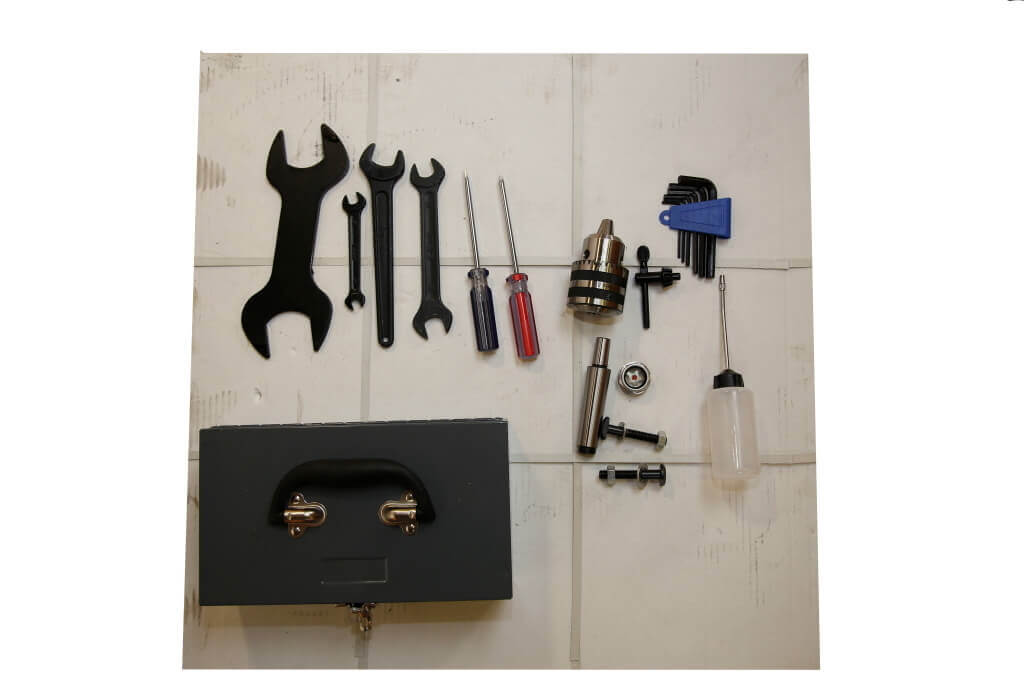

В ЗИП входят комплект инструмента для обслуживания и инструкция.

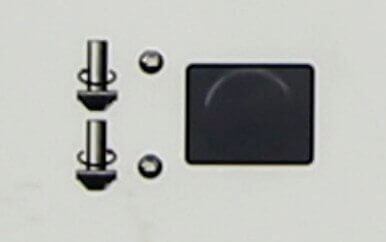

Станок оснащен функцией автоматического резьбонарезания, кнопка включения которой находится на главной панели управления.
Для изготовления изделий с высокой степенью повторяемости станок оснащен ограничителем глубины сверления.
Конструкция станка предоставляет возможность поворота шпинделя на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.
Механизмы станка позволяют нарезать резьбу в полуавтоматическом режиме, а также контролировать глубину сверления.
Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и имеют «масляные карманы» для смазки
Станок имеет автоматический режим сверления и режим резьбонарезания.
Высокая точность обработки
- Шпиндель станка монтируется на специальных роликовых подшипниках, что обеспечивает радиальное биение шпинделя менее 15 мкм.
- Привод главного движения станка реализует вращение шпинделя в трех диапазонах скоростей 80 до 1100 об/мин, от 160 до 1700 об/мин и от 320 до 3100 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка.
- Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки.
- Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
Эргономичная конструкция
- Маховик холостого хода пиноли выполнен в форме трехлучевой звезды.
- Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе.
- Ходовой винт снабжен легко читаемым лимбом с миллиметровой шкалой.
- Фиксатор положения пиноли.
- Защита направляющей по оси Z выполнена из нержавеющей стали.
- Регулируемый по высоте защитный экран с концевым выключателем обеспечивает максимальную защиту от вылетающей стружки на высокой скорости.
- Опциональная массивная стальная подставка отлично гасит вибрации и обеспечивает высокое качество обработки.
Характеристики
- Двигатель
- 1.5 220 В ~50 Гц
- Макс.диаметр рассверливания в стали, мм
- 24
- Макс. размер торцевой фрезы, мм
- 75
- Макс. размер концевой фрезы, мм
- 30
- Ход пиноли, мм
- 90
- Конус шпинделя
- МТ 3/ М 12
- Скорости шпинделя, об/мин
- 80 - 1100 160 - 1700 320 - 3100
- Длина стола
- 750
- Ширина стола, мм
- 210
- Ход оси Х, мм
- 450
- Ход оси Y, мм
- 200
- Длина, мм
- 1075
- Ширина, мм
- 795
- Высота, мм
- 1245
- Общий вес, кг
- 265
- Ход оси Z, мм
- 430
- Макс. диаметр сверления в стали
- 20
- Расстояние от оси шпинделя до колоны, мм
- 200
- Сверлильно-фрезерная головка
- Диапазон поворота
- ± 90
- Ступени редуктора Vario
- 3
- Размер / расстояние Т-образного паза , мм
- 12 / 63
- Нагрузка на поперечный стол (макс.), кг
- 150
