Описание

Вальцы трехвалковые предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата, категория размещения по ГОСТ 15150-69.2

Вальцы ручные трехвалковые настольные предназначены для изготовления цилиндрических обечаек и дугообразных элементов из листового металла.

Станок применяется для изготовления:

водостоков
дымоотводов
различных емкостей
воздуховодов
и т.п.

Компактные размеры и небольшой вес позволяют установить вальцы практически на любой рабочей поверхности и в любом помещении.

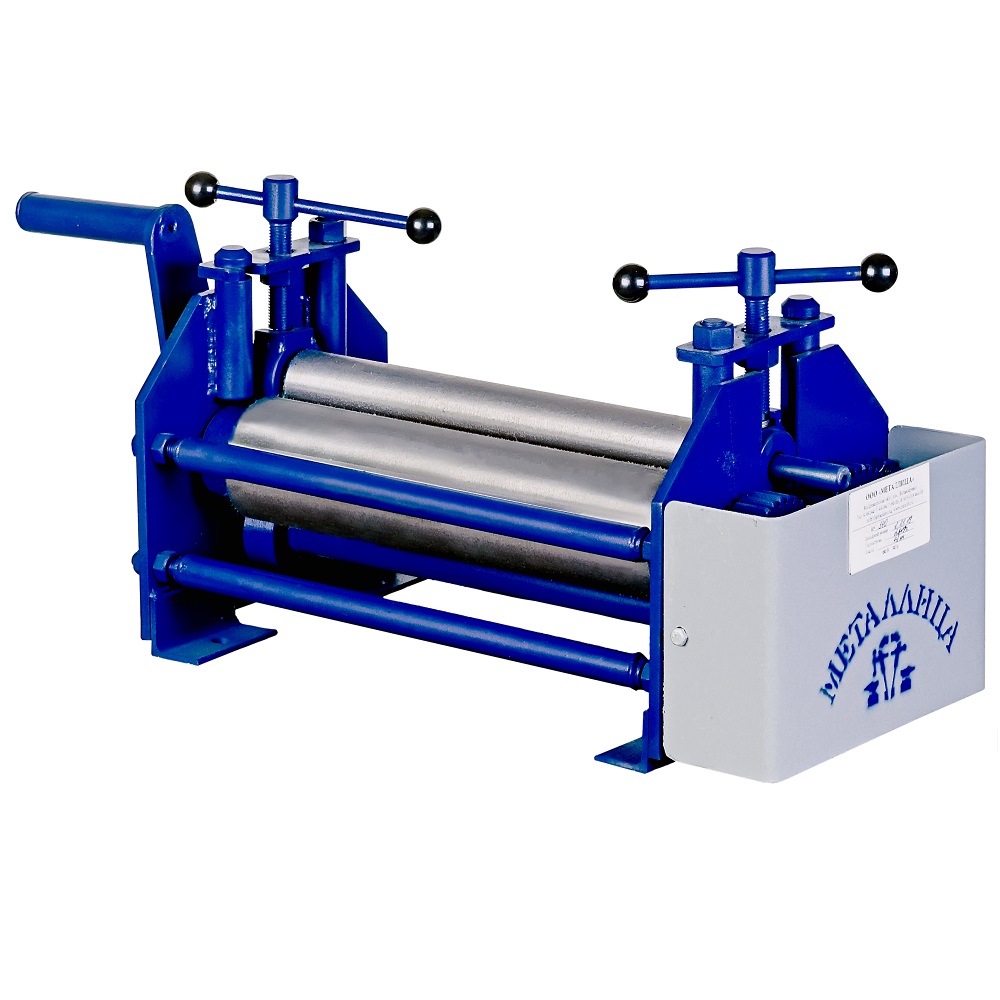

Вальцы трехвалковые настольные ручные ВР-625 состоят из следующих частей:

основание;
щечки;
откидная балка;
прижимной вал;
опорные валы;
стяжные шпильки;
прижимной винт;
приводная рукоятка;
кожух;
фиксирующие гайки;

Вальцы настольные ручные ВР-625 должны быть установлены на жесткую поверхность и закреплёны болтами.

С помощью прижимных винтов необходимо поднять вверх прижимной вал. Вальцуемый лист расположить между опорными и прижимным валами (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов опускаем постепенно (1/2 оборота) прижимной вал на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала вальцуемый лист прокатывается по всей плоскости с помощью вращения приводной рукоятки механического привода (связанного с опорными валами через шестерни).

Для извлечения заготовки из вальцов возвращаем прижимной вал в верхнее положение с помощью вращения прижимных винтов. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку на 180° и выводим из зацепления винт подъёмного устройства.

Характеристики

Максимальная толщина листа вальцевании , мм: 0.8
Наибольшая длина вальцевания, мм: 625
Диаметр верхнего вала, мм: 41
Количество валов, шт: 3
Длина, мм: 915
Ширина, мм: 250
Высота, мм: 290
Масса, кг: 57
