Описание

Станок для закрытия фальца ФОС предназначен для осадки одинарного лежачего фальца (закрытия замков) на водосточных трубах, круглых воздуховодах и других изделиях аналогичной формы из тонколистового металла обыкновенного качества ГОСТ 380-94..

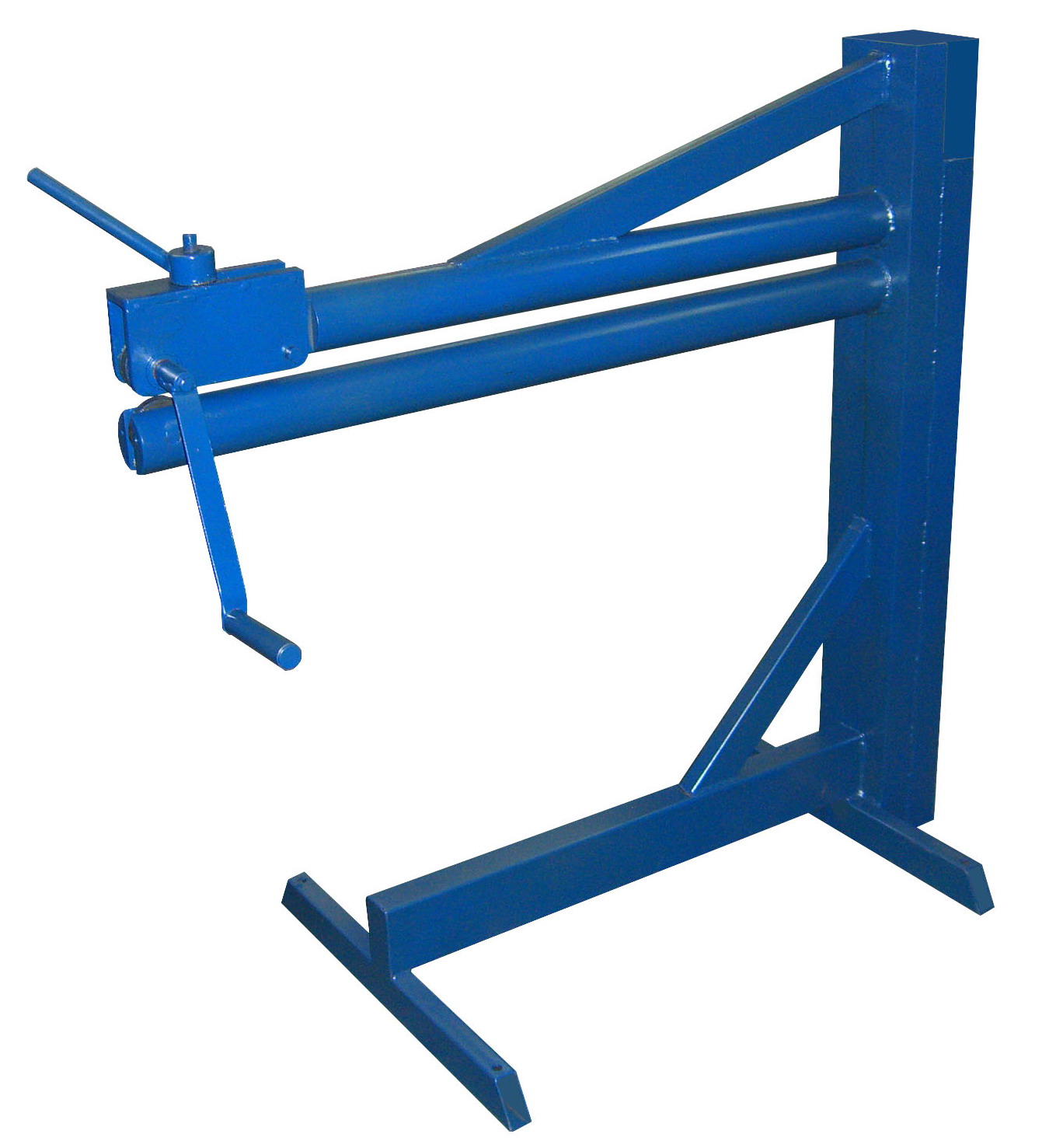

Фальцеосадочный станок ФОС-1000 предназначен для осадки лежачего фальца при производстве воздуховодов и водосточных систем. Небольшие размеры и масса станка позволяют использовать его в условиях цеха и строительной площадки. Станок позволяет работать с заготовками диаметром от 80 мм

Устройство и принцип работы

Станок фальцеосадочный (станок для закрытия фальца) состоит из следующих основных частей):

1. Рама.
2. Нажимная головка.
3. Вороток.
4. Верхний ролик.
5. Нижний ролик.
6. Рукоятка привода.
7. Нижняя труба.

Схема зажима заготовки

Ручной привод
Станок для закрытия фальца предназначен для эксплуатации в условиях умеренного климата, категория размещения 3 по ГОСТ15150-69
Прочная сварная рама обеспечивает устойчивость и надежность станка.

Характеристики

Рабочая длина, мм: 1020
Максимальная длина заготовки, мм: 2000
Максимальная толщина заготовки, мм: 0.8
Минимальный внутренний диаметр заготовки, мм: 80
Ширина паза ролика, мм: 13
Длина, мм: 1170
Ширина, мм: 610
Высота, мм: 1160
Масса, кг: 90
