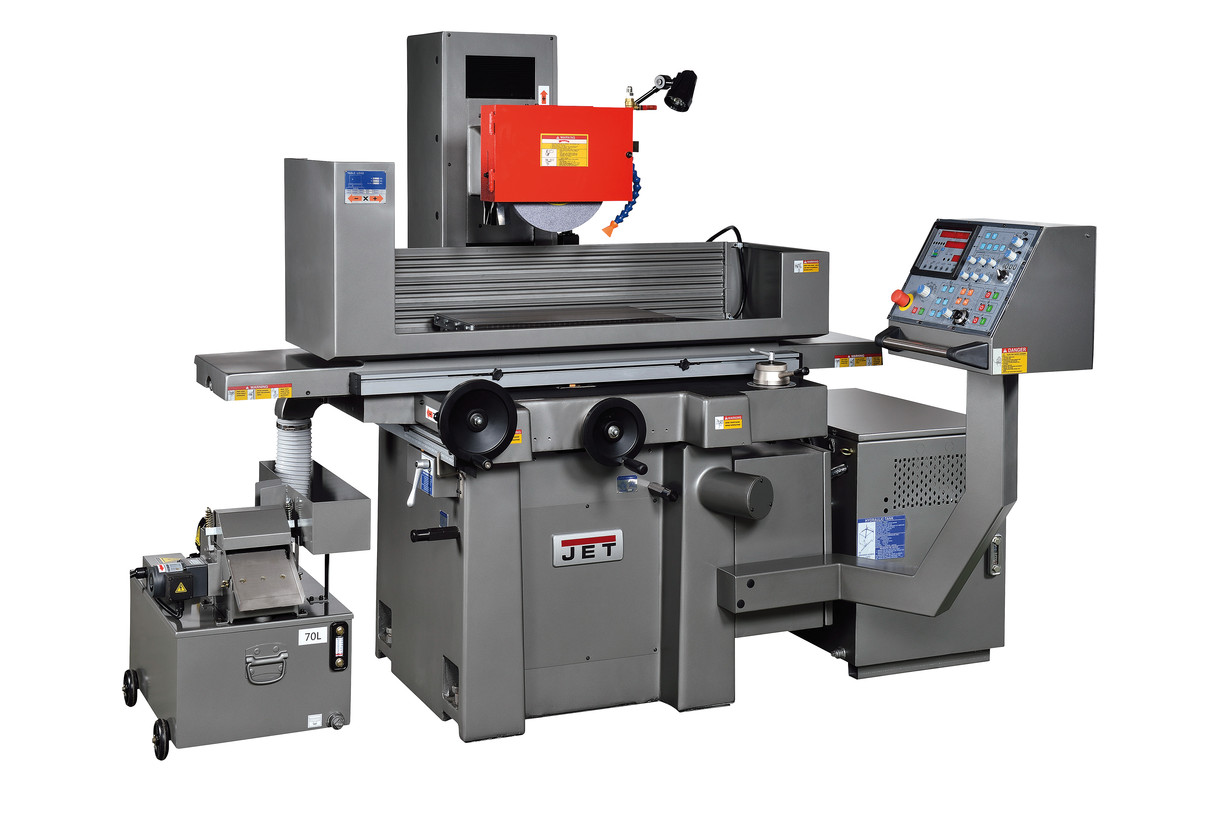

JET JPSG-1640SD Плоскошлифовальный станок

Описание

Автоматический прецизионного плоскошлифовальный станок JET JPSG-1640SD - старшая модель в линейке SD. Он рассчитан на промышленные условия эксплуатации и будет востребован теми заказчиками, кто нуждается в строго определенных классах обработки поверхностей готовых деталей или заготовок, а также повышенной точности их размеров.

Основные отрасли применения JPSG-1640SD - высокотехнологичные производства, оборонная, космическая, авиационная промышленность, конструкторские бюро и т.д. Размер рабочего стола у данной модели - 406х1020 мм, параметр ось шпинделя - стол увеличен до 630 мм. Во время шлифовки максимальное продольное перемещение стола с помощью гидравлики равно 1060 мм, вручную - 1100 мм. Поперечное перемещение стола в режиме авто - 430 мм, в ручном - 460 мм, при этом ход стола за один оборот маховика - всего 5 мм.

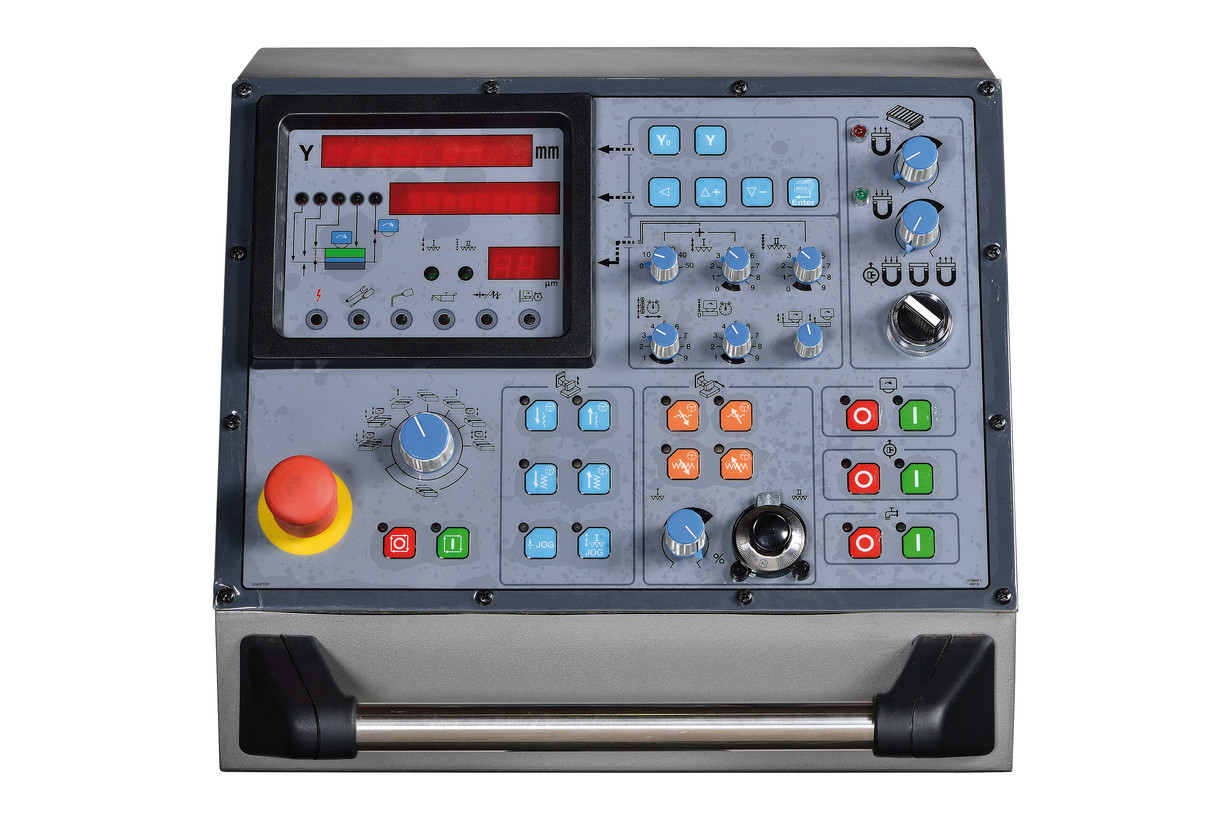

Как и у всех моделей SD, скорость вращения шпинделя постоянна: 1450 об/мин, диаметр шлифовального круга, который подбирается исходя из конкретных задач - 355 мм, точность его подачи - до 1 микрона. Интуитивно понятный блок управления позволяет задавать все параметры шлифовки, включая режим работы (черновой с точностью съема от 90 до 50 микрон и чистовой от 9 до 1 микрон), количество проходов за один съем и отвод шпинделя после обработки, скорость поперечного перемещения, настройку количества выхаживаний и ряд других параметров.

Для удобства оператора  и увеличения скорости работы предусмотрены режимы быстрого подвода и быстрого отвода шпинделя к/от поверхности заготовки. Станок укомплектован системой автоматической смазки всех критически важных агрегатов, включая направляющие стола (с этой целью в них предусмотрены специальные окна). Предусмотрено окно контроля масла. Массивная станина станка придает конструкции необходимую жесткость и способна гасить вибрации, возникающие при работе. JPSG-1640SD оснащен системой подачи СОЖ, докупать ее отдельно не понадобится. Он поставляется в богатой комплектации и может быть сразу налажен и запущен в работу.

• Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
• Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
• На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя
• Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
• Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
• Скорость выхаживания шлифовального круга регулируется на пульте управления

• Электромагнитный стол
• Шлифовальный круг с фланцами и съемником
• Балансировочный стенд с оправкой
• Автоматическая система смазки
• Система подвода СОЖ с магнитным сепаратором
• Алмазный карандаш для правки круга
• Поперечная подача на ШВП
• Лампа местного освещения
• Защитный экран
• Регулировочные опоры
