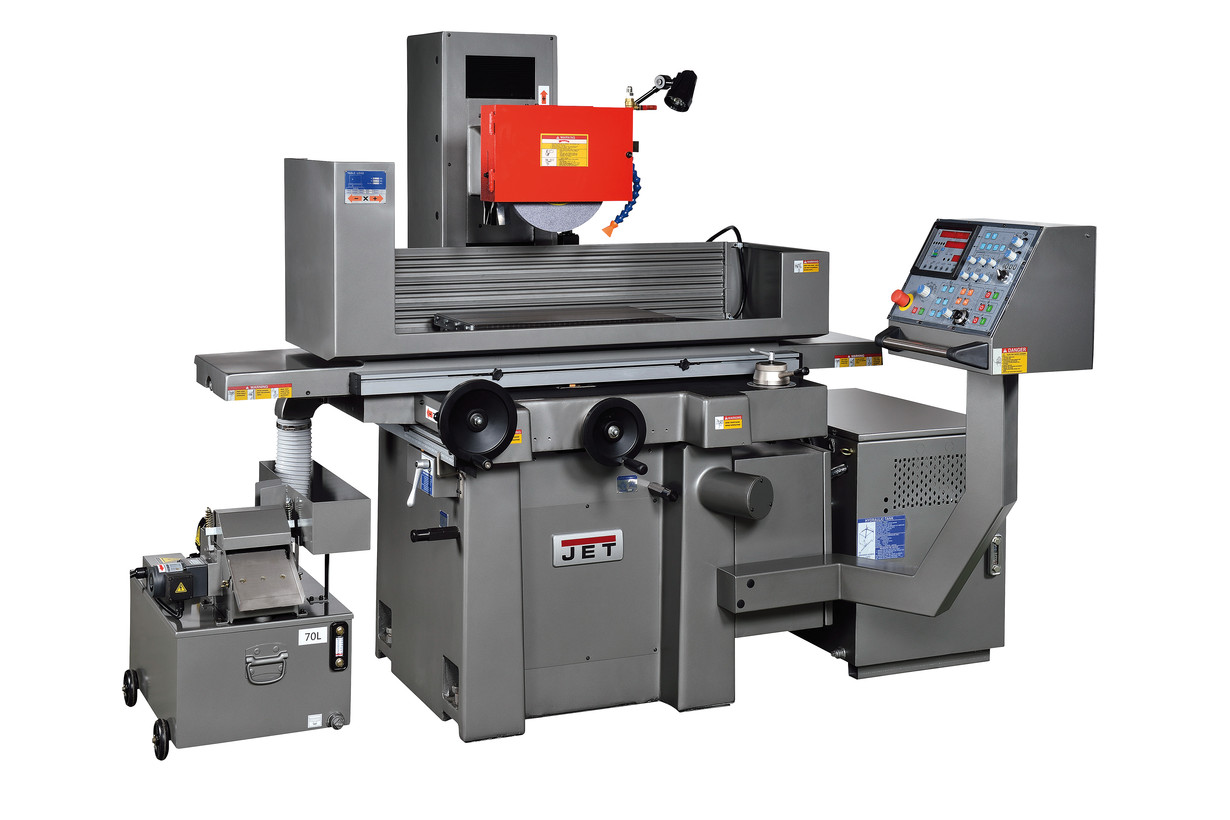

Плоскошлифовальный станок JET JPSG-1224SD

Артикул 50000980T

Добавить к сравнению

jpsg-1224sd Плоскошлифовальный станок JET

Описание
Особенности
Характеристики
Применение

Вам необходима строго заданная чистота поверхности детали или заготовки? Вам необходим ее точный размер с точностью до микрона? Вы предъявляете повышенные требования к скорости и удобству производственного процесса? Такие задачи способен решать плоскошлифовальный станок JPSG-1224SD производства компании JET. Станок принадлежит к полностью автоматической серии SD и обеспечивает перемещение рабочего стола и шпинделя по трем осям X, Y, Z.

Предусмотрено два режима обработки поверхностей: черновое с подачей от 9 до 50 микрон и чистовое, с ручным выбором съема от 1 до 9 микрон. Необходимые параметры шлифовки задаются с помощью удобного блока управления. В программу можно вводить все необходимые параметры, включая проход шпинделя, его отвод, величину съема чернового и чистового шлифования, количество проходов, а также количество выхаживаний при достижении заданного размера. Размер стола у этой модели равен 300 х 600 мм, максимальная длинна продольного шлифования - 600 мм, поперечного 330 мм, параметр ось шпинделя - стол - 585 мм.

Вместе с микроподачей, предусмотрена быстрая подача шпинделя и его отвод. Продольное перемещение стола (гидроцилиндр/в ручную) 650/ 730 мм соответственно. Максимальное поперечное перемещение стола (автоматическое/ручное) - 310/340 мм, при этом поперечный проход за оборот маховика составляет 5 мм. Ко всем необходимым узлам и агрегатам JPSG-1224SD подведена система автоматической смазки, предусмотрен подвод СОЖ в зону шлифовки. Станок установлен на массивную станину из чугуна высокого качества, ее стенки усилены и снабжены ребрами жесткости, что позволяет свести на нет возможные вибрации при работе.

Станок поставляется полностью готовым для ввода в эксплуатацию. Вместе с ним заказчик получает шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, автоматическую систему смазки, систему подачи смазочно-охлаждающей жидкости, алмазный карандаш, лампу подсветки рабочей зоны, защитный экран, установочные регулируемые опоры.

Серия станков с полностью автоматическим перемещением по 3 координатам (X, Y, Z), шаговый двигатель вертикальной подачи (опускания) шпинделя и двигатель ускоренного перемещения шпинделя вверх/вниз
Вертикальное перемещение шпинделя осуществляется в двух режимах: ускоренное вверх/вниз и микроподача вниз
На дисплее отображается положение по оси Y, показывающее действительное положение шпинделя

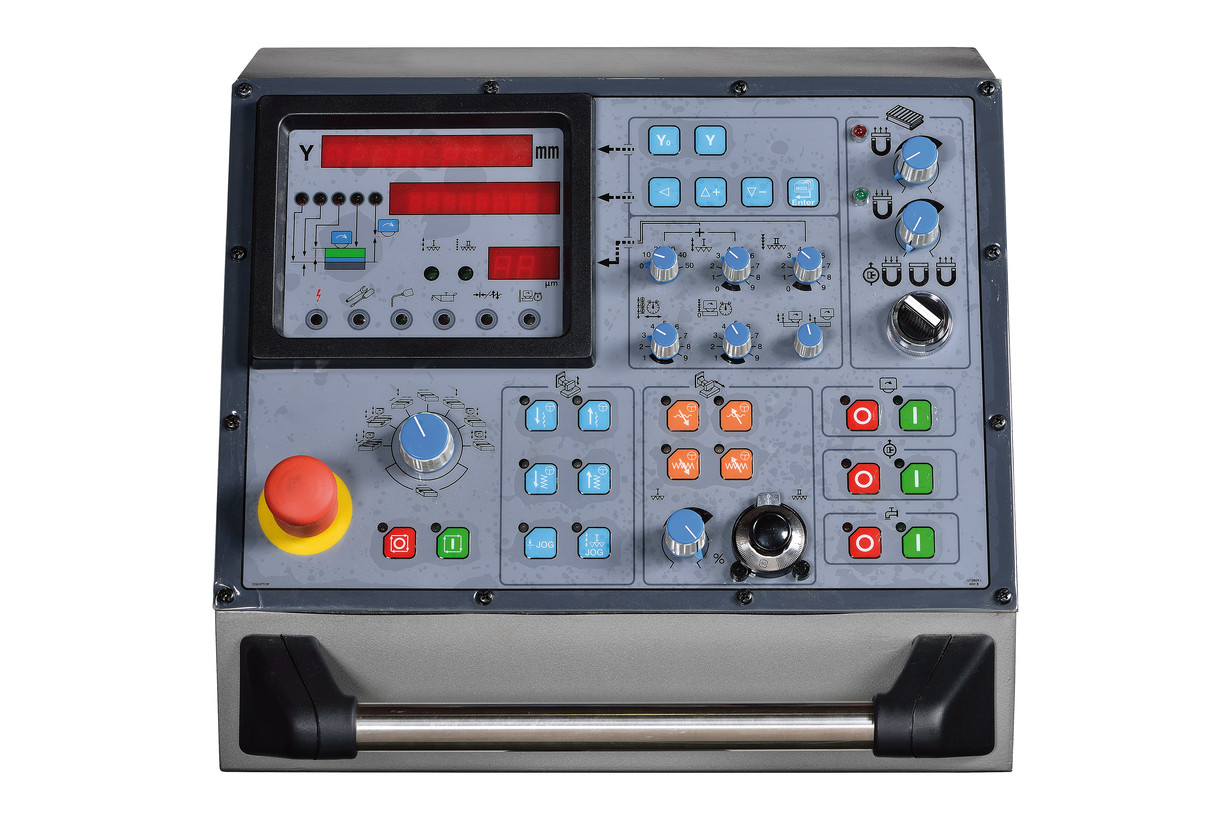

Цифровой дисплей для установки начала отсчета, величина чернового шлифования, начальная точка для чистового шлифования (значение подачи чистового шлифования), заданная координата, точка подъема, периодичность выхаживания, выхаживание
Поперечное перемещение стола осуществляется серводвигателем постоянного тока. Регулируется шаг подачи и непрерывная врезная подача шлифования
Скорость выхаживания шлифовального круга регулируется на пульте управления

Диаметр шлифовального круга, мм	305
Максимальное расстояние ось шпинделя-стол, мм	585
Максимальная длина продольного шлифования, мм	600
Максимальная длина поперечного шлифования, мм	300
- гидроцилиндр, мм	650
- вручную, мм	730
Скорость перемещения стола, плавно, м/мин	5 - 20
Автоматическое поперечное перемещение, мм	1 - 19
Автоматическая постоянная скорость подачи, мм/мин	20 - 320
Максимальное автоматическое поперечное перемещение, мм	310
Максимальное ручное поперечное перемещение, мм	340
Поперечный ход стола за оборот маховика, мм	5
Цена деления нониуса поперечного перемещения, мм	0,02
Шаг автоматической подачи, мм	0,001
Минимальное ускоренное перемещение. мм/мин	6
Перемещение шпинделя за оборот маховика, мм	1
Цена деления нониуса вертикального перемещения, мм	0,005
Ширина шлифовального круга, мм	32
Отверстие шлифовального круга, мм	76,2
Гидростанция, кВт	1,47
Двигатель поперечной подачи, кВт	0,12
Мощность двигателя перемещения суппорта, кВт	0,2
Мощность общая, кВт	6,07
Напряжение, В	400
Шпиндель S1 100%, кВт	3,75
Масса в упаковке, кг	2290
Максимальный вес заготовки, кг	310
Частота вращения вертикального шпинделя, об/мин	1450
Автоматическая подача, мм/мин	0,001-0,05
Размер стола, мм	300 x 600
Размер электромагнитного стола, мм	300 х 600
Длина, мм	2700
Ширина, мм	1600
Высота, мм	1850
Масса, кг	1990
Длина в упаковке, см	218
Ширина в упаковке, см	218
Высота в упаковке, см	211
