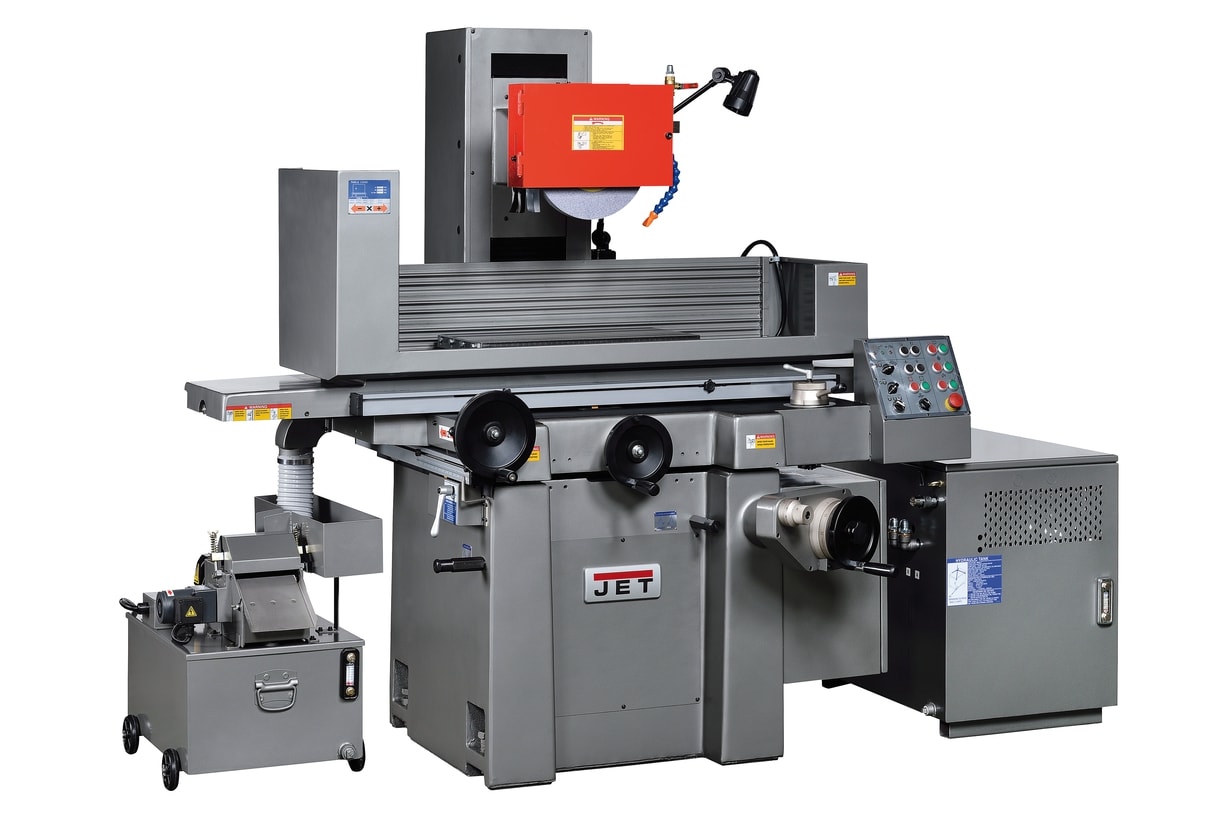

JET JPSG-1224AH Плоскошлифовальный станок

Описание

Высокоточный плоскошлифовальный станок JET PSG-1224AH уже успел получить множество положительных отзывов от специалистов  в области металлообработки во многих странах мира. Станок способен решить задачи по шлифовке заготовок с целью достижения строго заданной чистоты поверхности и получения особоточных размеров деталей. Он будет незаменим на высокоточных производствах, включая военную, авиационную, автомобильную промышленность, а также в конструкторских бюро и исследовательских центрах. PSG-1224AH оборудован автоматическими гидравлическими системами продольного и поперечного перемещения рабочего стола.

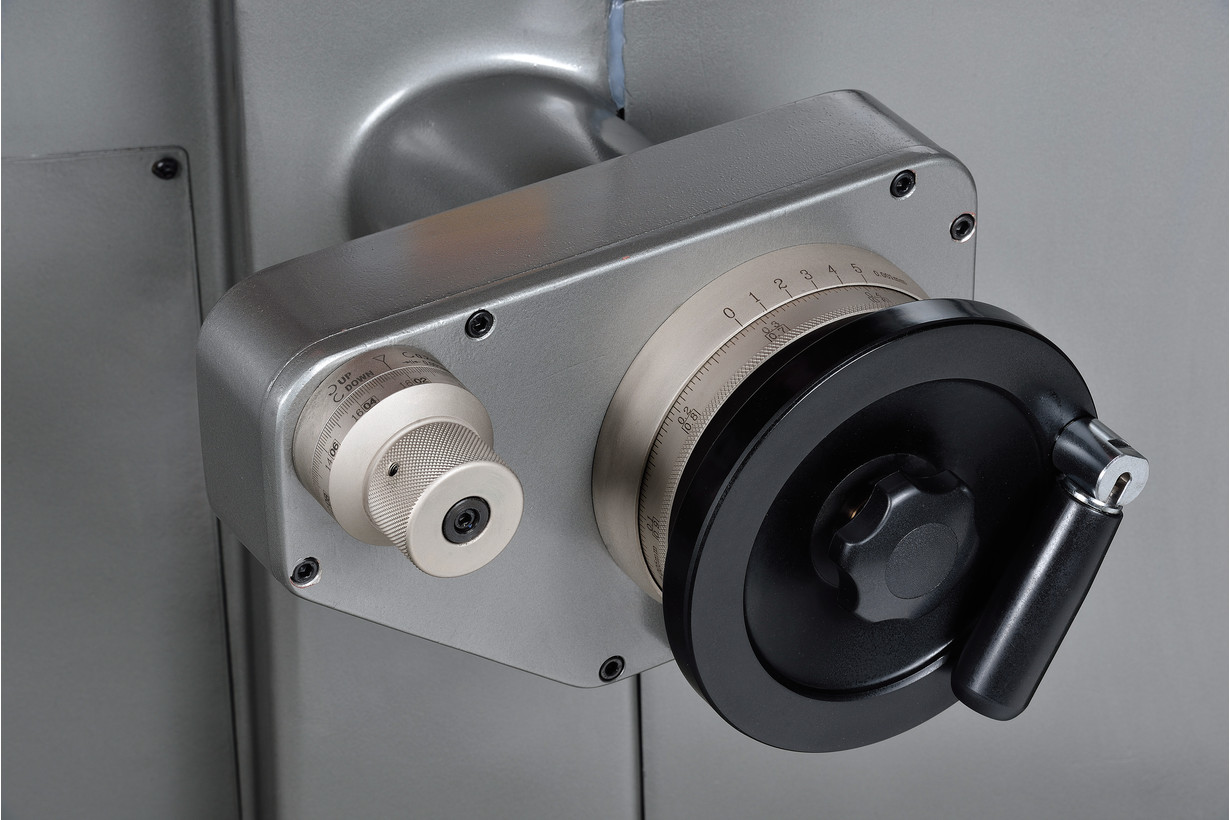

В данной модели опускание шпинделя производится оператором в ручную с помощью маховика, при этом цена деления нониуса составляет всего 0,005 мм (5 микрон). Размер рабочего стола  PSG-1224AH - 300x600 мм, длинна и ширина шлифования также составляют 600 и 300 мм соответственно. Продольное перемещение стола с помощью гидравлики - до 650 мм, в ручную - до 730 мм, скорость продольного перемещения стола плавно выбирается из диапазона 5-20 м/с. Автоматическое поперечное перемещение можно выбирать из диапазона 1-19 мм, максимальное автоматическое перемещение - 310 мм, ручное - 340 мм.

Поперечный ход стола за один оборот маховика составляет 5 мм, цена деления нониуса - 0,02 мм. Шпиндель станка вывешен на 4 подшипника, что повышает точность обработки и увеличивает ресурс изделия. Шлифовка осуществляется с постоянной скоростью 1450 об/мин, диаметр круга 304 мм. Станина станка выполнена из высококлассного серого чугуна, имеет усиленные стенки и дополнительные ребра жесткости, что обеспечивает повышенную жесткость конструкции и сводит к минимуму вибрации при работе.

Как и все оборудование в данной линейке, JET PSG-1224AH оснащен системой автоматической смазки основных узлов и агрегатов, предусмотрена подача СОЖ в зону шлифовки. Станок управляется с помощью эргономичного блока управления с интуитивно понятным интерфейсом, что облегчает освоение станка оператором и делает его работу более комфортной.

• Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
• База, направляющие, стол и стойка изготовлены из высококачественного чугуна
• Автоматизированные операции по 2-м координатам
• Ускоренное вертикальное перемещение шпинделя
• 4 шпиндельных подшипника (7 класс) для работы с высокой точностью
• Автоматическая система смазки с индикатором минимального уровня масла
• Удобный пульт управления с размещенными на нем кнопками и переключателями

• Электромагнитный стол
• Система подвода СОЖ и система охлаждения
• Гидромотор и насос
• Балансировочное кольцо
• Лампа местного освещения
• Балансировочная оправка
• Шлифовальный круг
• Фланцы шлифовального круга
• Алмазный карандаш для правки круга
• Съемник шлифовального круга
