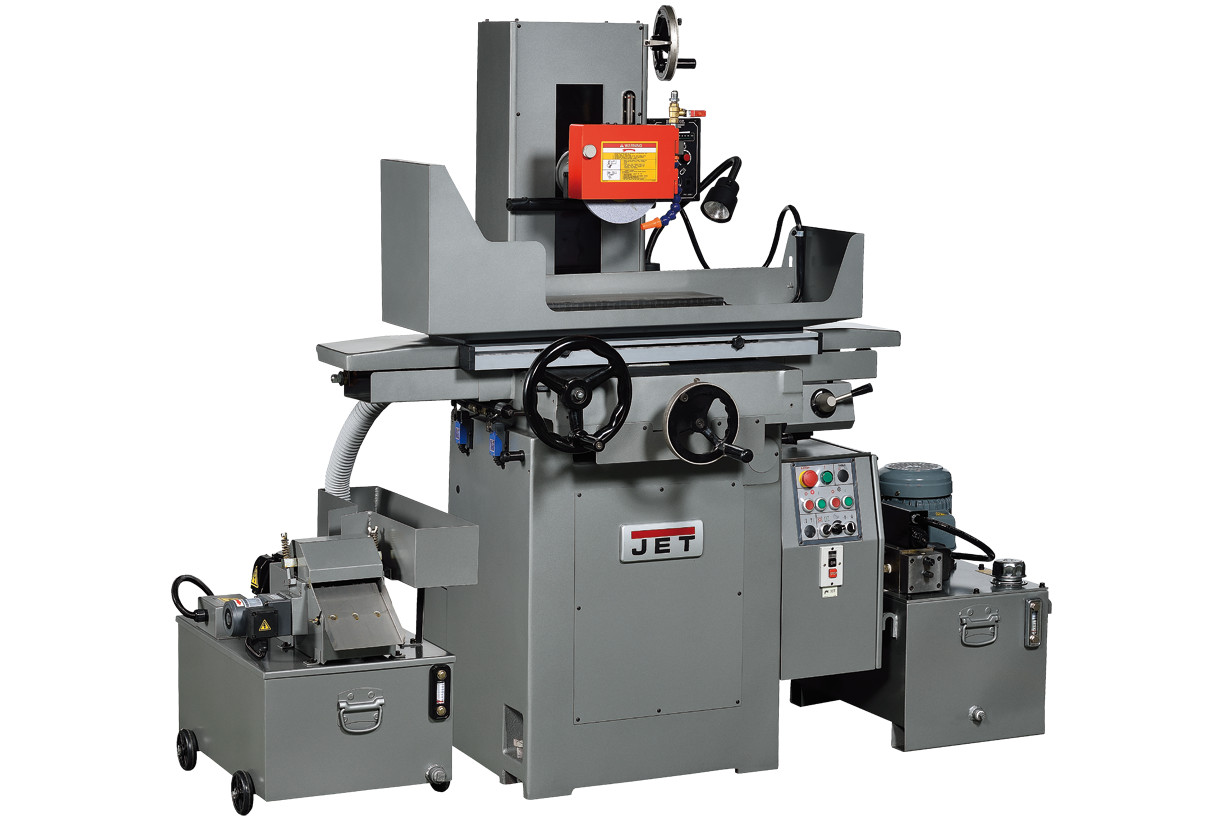

JET JPSG-0618H Плоскошлифовальный станок

Описание

Полуавтоматический плоскошлифовальный станок JPSG-0618H производства компании JET предназначен для конечной обработки металлических изделий, получения необходимой чистоты и гладкости поверхности, а также получения точного размера заготовки. Станок будет востребован на высокоточных, в том числе оборонных производствах, конструкторских бюро различных отраслей, в авиационной, автомобильной и других отраслях, - везде где требуется строго определенный класс обработки поверхностей и высокая точность исходных изделий.

Габариты рабочего стола составляют 152 мм  в ширину и 460 мм в длину, максимально возможная длинна поперечного шлифования 168 мм. Магнитный стол имеет габариты 150х460 мм, максимальная нагрузка на него - 45 кг. Продольное перемещение стола можно осуществлять как вручную (до 510 мм), так и с помощью гидроцилиндра (до 480 мм).

Поперечное автоматическое перемещения стола можно осуществлять с шагом от 1 до 10 мм, при этом максимальное перемещение в ручном режиме - 195 мм, в автоматическом -  180 мм. В ручном режиме за один оборот маховика перемещение стола составит 5 мм, при этом цена деления нониуса - 0,02 мм.

Станина JPSG-0618H изготавливается из высококачественного чугуна, для усиления конструкции предусмотрены ребра жесткости, которые также поглощают вибрации при работе. Суппорт и стол станка установлены на специально разработанные плоские и V-образные направляющие. В процессе производства они особым образом отшабриваются, затем на них наносится антифрикционный состав Turcite-B.

В направляющих предусмотрены каналы для системы автоматической подачи смазки, что повышает точность обработки и продлевает ресурс станка. Смазка также подведена к ходовому винту станка. Шпиндель JPSG-0618H установлен на сдвоенный радиально-упорный шариковый подшипник и классический роликовый подшипник, межу которыми имеется предварительный натяг. Это позволяет исключить люфт и повысить точность обработки изделий. Частота вращения  шпинделя постоянна и составляет 2850 мм.

Станок поставляется в комплектации, позволяющей сразу запустить его в работу. «Из коробки» заказчик получает электромагнитный стол, шлифовальный круг со съемником, систему подачи СОЖ с магнитным сепаратором, алмазный карандаш для доводки, лампу освещения стола, экран и регулируемые установочные опоры.

• Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
• Шпиндель опирается на сдвоенный радиально-упорный шариковый подшипник и однорядный роликовый подшипник, установленные с предварительным натягом, и приводится в действие при помощи V-образного ремня от двигателя 1,5 кВт, что позволяет выполнять точные операции шлифования
• Суппорт и стол станка установлены на точных, отшабренных вручную двойных V-образных направляющих и плоских направляющих с покрытием антифрикционным материалом «TURCITE-B». Эти направляющие имеют каналы автоматической системы смазки направляющих предназначенных для предотвращения их износа, сохранения точности на более длительный срок и снижения вибрации
• Увеличенная колонна и станина создают высокую стабильность и жёсткость
• Автоматическая система смазки установлена в стандартном исполнении, обеспечивает достаточную смазку ходового винта и направляющих для более длительного срока службы
• Поперечное перемещение стола осуществляется двигателем для более точного шага подачи

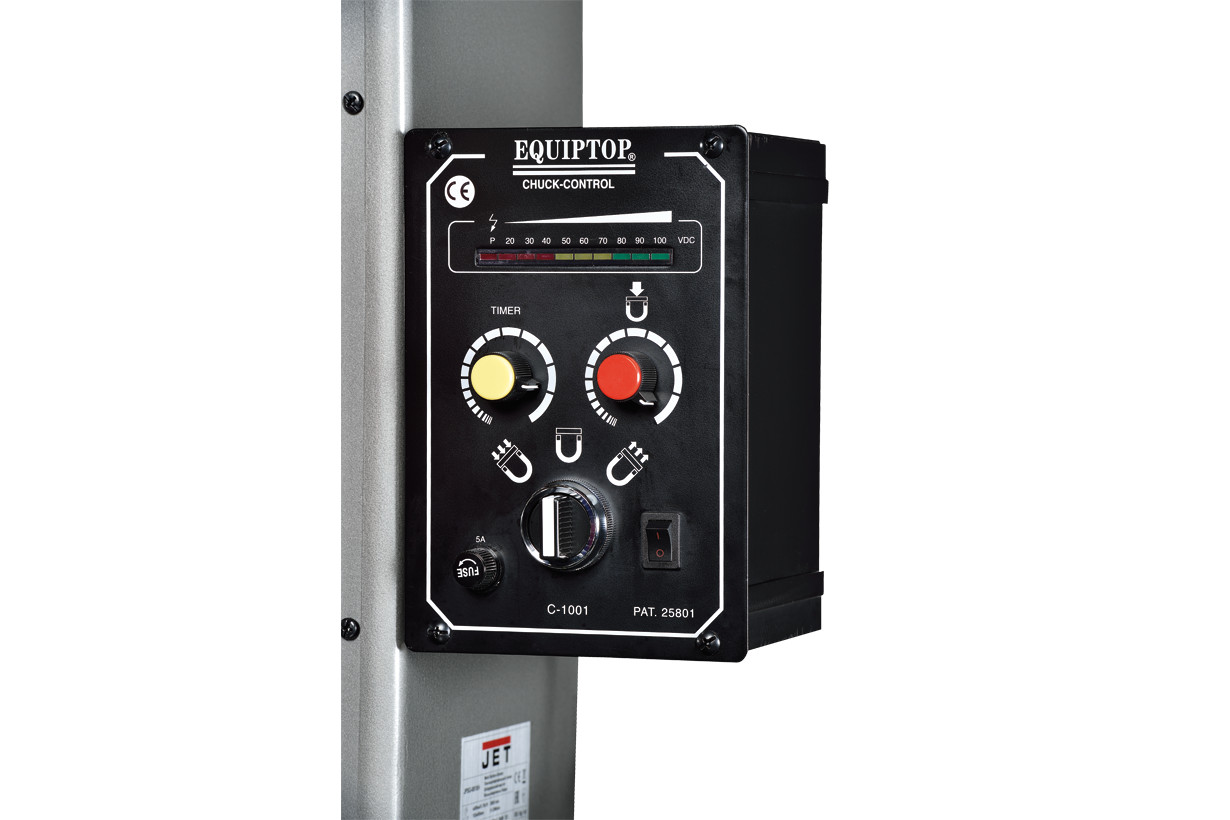

• Электромагнитный стол
• Шлифовальный круг с фланцами и съёмником
• Балансировочный стенд с оправкой
• Система подвода СОЖ с магнитным сепаратором
• Автоматическая система смазки
• Алмазный карандаш для правки круга
• Поперечная подача на ШВП
• Лампа местного освещения
• Защитный экран
• Регулировочные опоры
