Описание

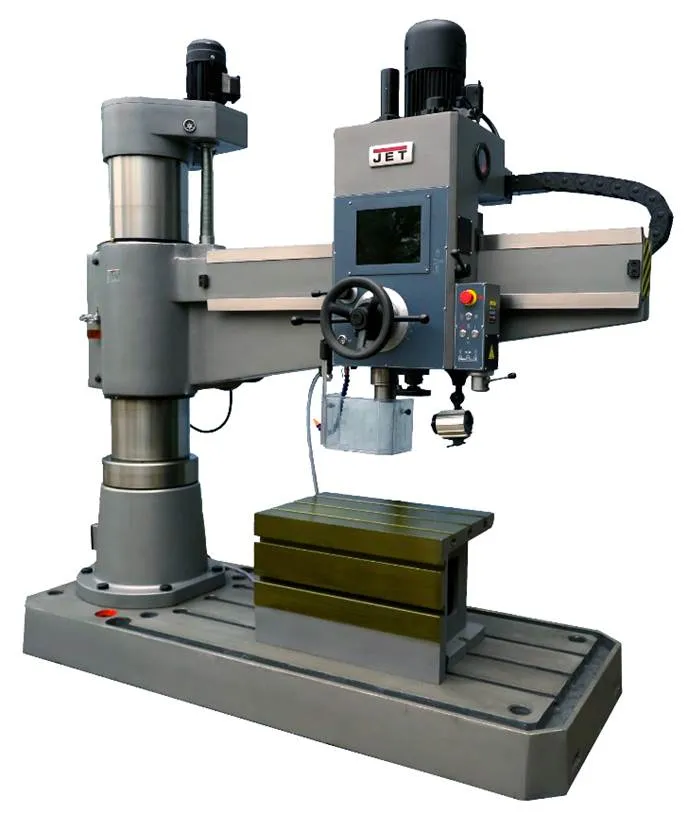

Радиально-сверлильный станок JRD-1600DRT представляет собой современную и модифицированную модель промышленного оборудования подобного типа, выпускаемого компанией JET. Это аналог советских станков моделей 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-1600DRT имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы.

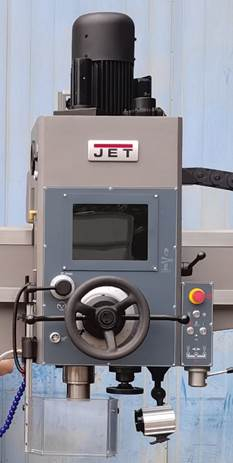

Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JRD-1600DRT имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли на 1600мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.

Ход пиноли шпинделя станка 320мм, с посадочным отверстием под хвостовик МК-5, что подтверждает индустриальный класс станка.

JRD-1600DRT позволяет сверлить отверстия диаметром до 63мм в низколегированной стали и до 70 мм в чугуне. Это достигается за счет высокой жесткости станка и мощности главного двигателя в 4,0 кВт с максимальным крутящим моментом в 400 Нм.

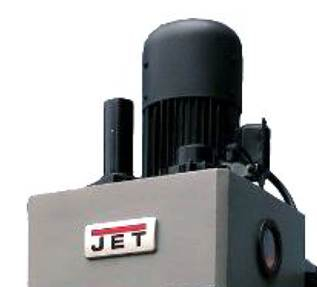

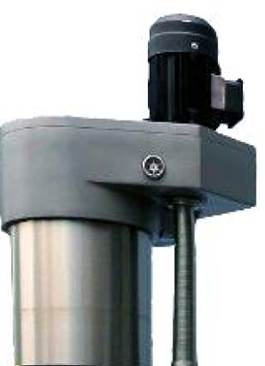

Особое внимание занимает моторно-механическая часть станка. Модель JRD-1600DRT оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 4,0 кВт. А Вращение шпинделя осуществляется через редуктор. Вспомогательный же двигатель мощностью 1,5 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по осям. Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки.

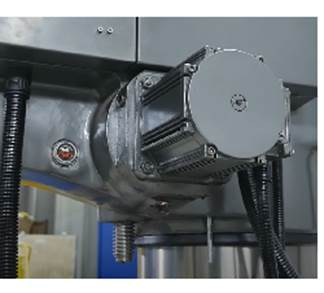

Для расширения функциональных возможностей, станок оснащен сенсорным экраном. Скорость подачи шпинделя имеет бесступенчатое регулирование с применением серводвигателя АС и отображается в двух показателях измерения: подача на оборот и подача в минуту. Ее можно вывести на дисплей в метрических или британских единицах измерения.

Станок имеет функцию «автоматического нарезания резьбы»: после нарезания резьбы шпиндель автоматически переключается в режим обратного вращения (реверса). Возможно предварительно установить глубину сверления и нарезания резьбы, точно контролировать процесс обработки, текущее значение отображается на дисплее

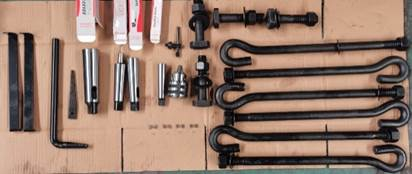

Сверлильный патрон с ключом
Дорн МК4/B16
Переходные втулки МК5/MK4, МК4/MK3, МК3/MK2
Клин-выколотка
Крепежные болты для Т-образного паза М24х120 – 4шт.
Фундаментные болты М24х500 – 6шт.

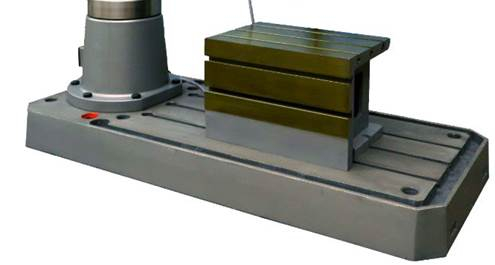

Стандартный коробчатый стол 600х400мм

Опции, не включенные в основную комплектацию

Втулка переходная МК2/МК1
Втулка переходная МК3/МК1
Втулка переходная МК3/МК2
Втулка переходная МК4/МК2
Втулка переходная МК4/МК3
Втулка переходная МК5/МК3
Втулка переходная МК5/МК4

Характеристики

Напряжение, В: 400
Максимальный диаметр сверления сталь, мм: 63
Частота вращения вертикального шпинделя, об/мин: 308-275; 275-2000
Конус шпинделя: МК-5
Диаметр стойки, мм: 350
Длина, мм: 2490
Ширина, мм: 1050
Высота, мм: 2780
Масса, кг: 3400

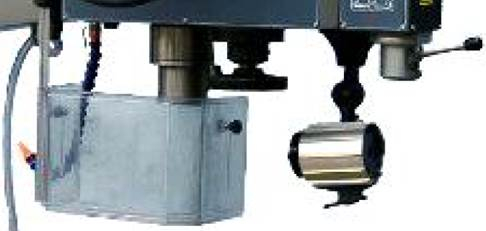

Мощность насоса СОЖ, кВт: 0.18
Максимальный диаметр сверления, чугун: 70
Т-образный паз основания - 3, мм: 28 × 48-200
Т-образный паз стола - 2+3, мм: 22 × 38-150
Размер стола по оси X и Y, мм: 2400 × 1000
