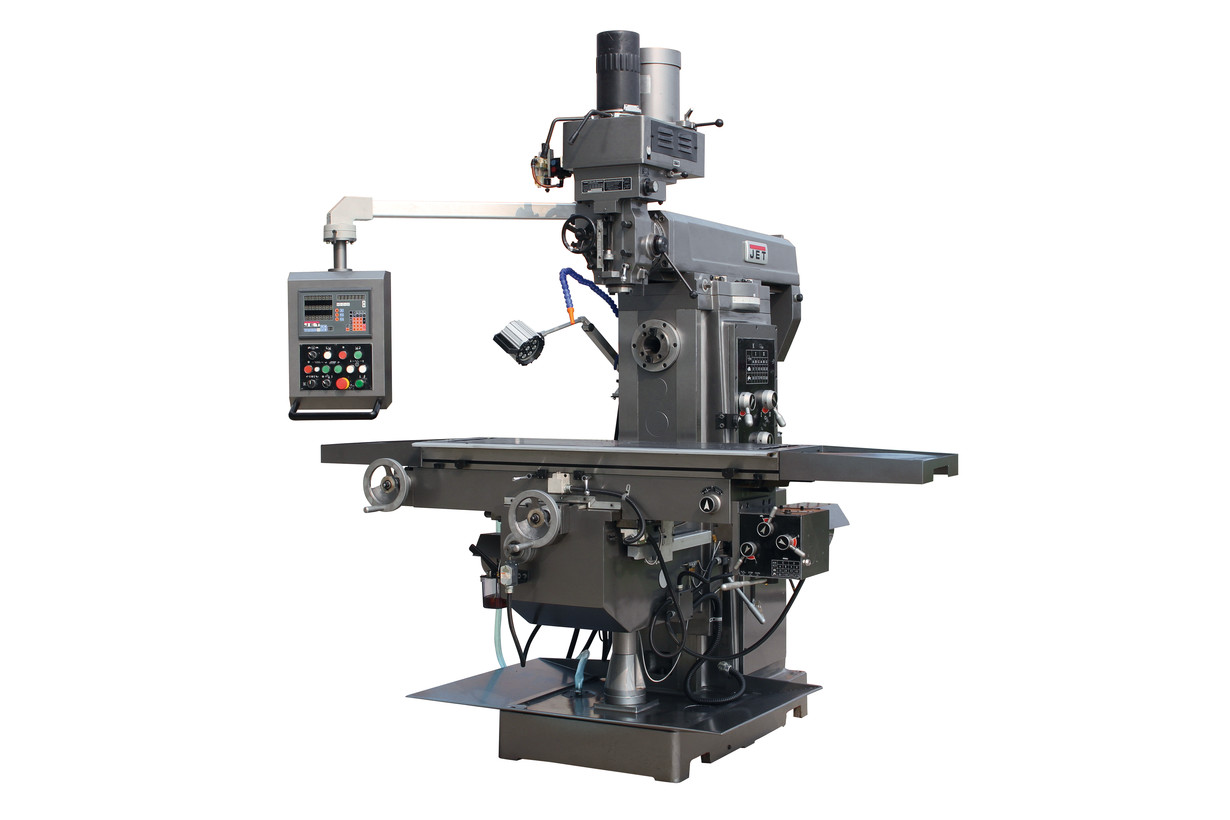

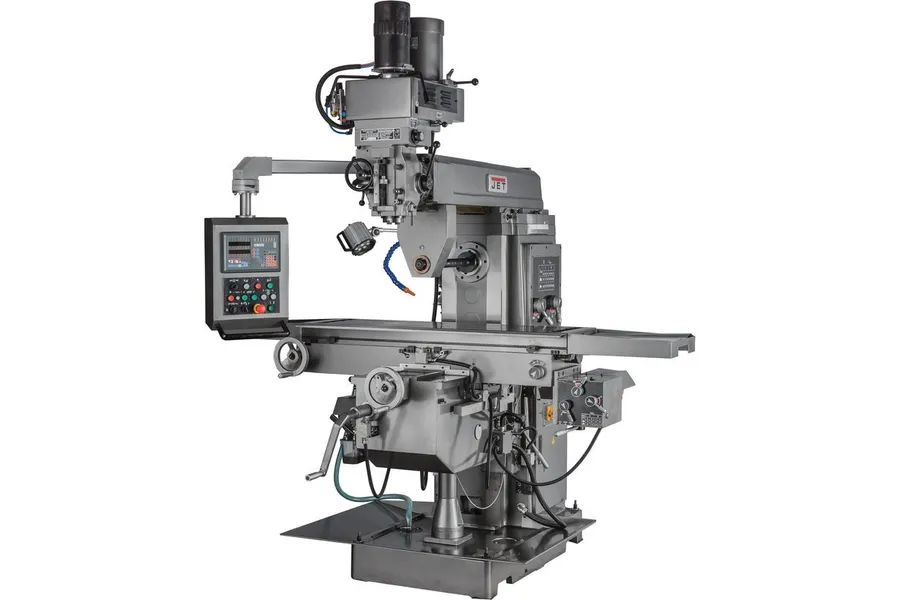

JET JMD-1452TS DRO Универсальный фрезерный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание

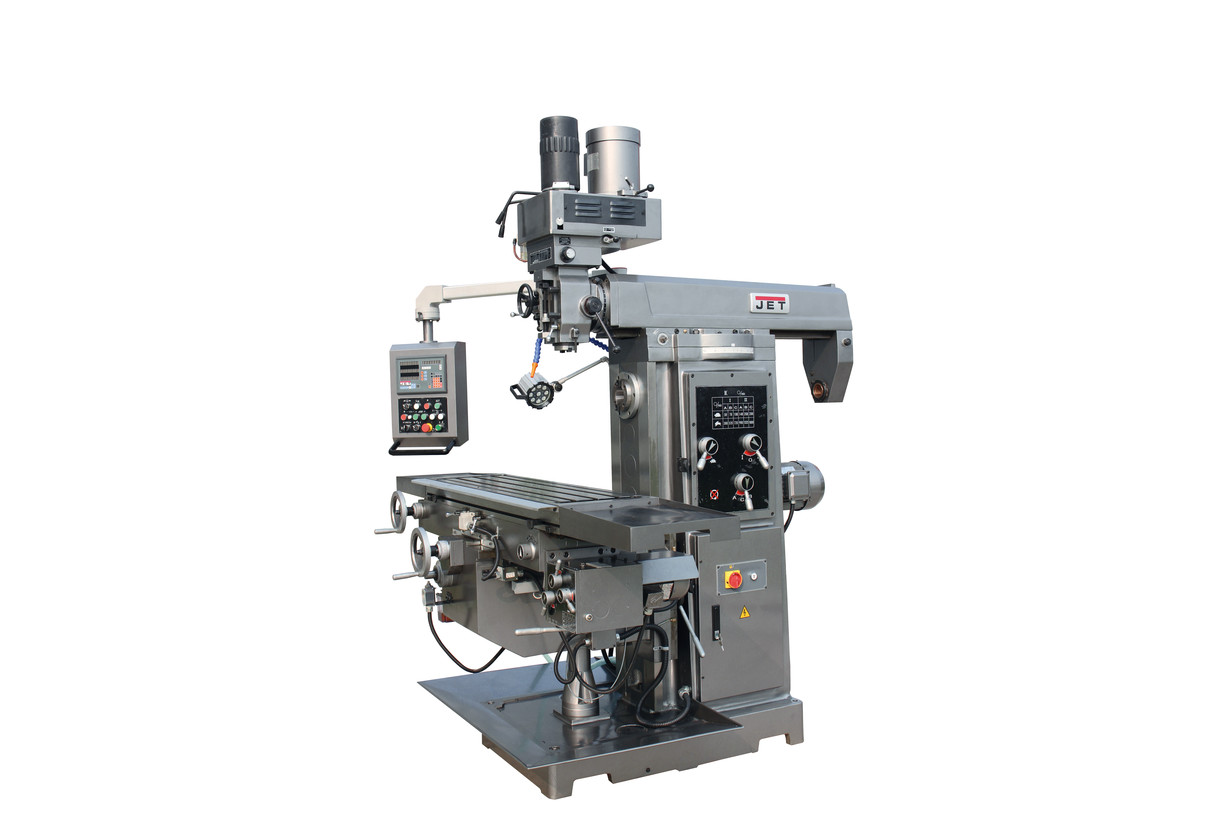

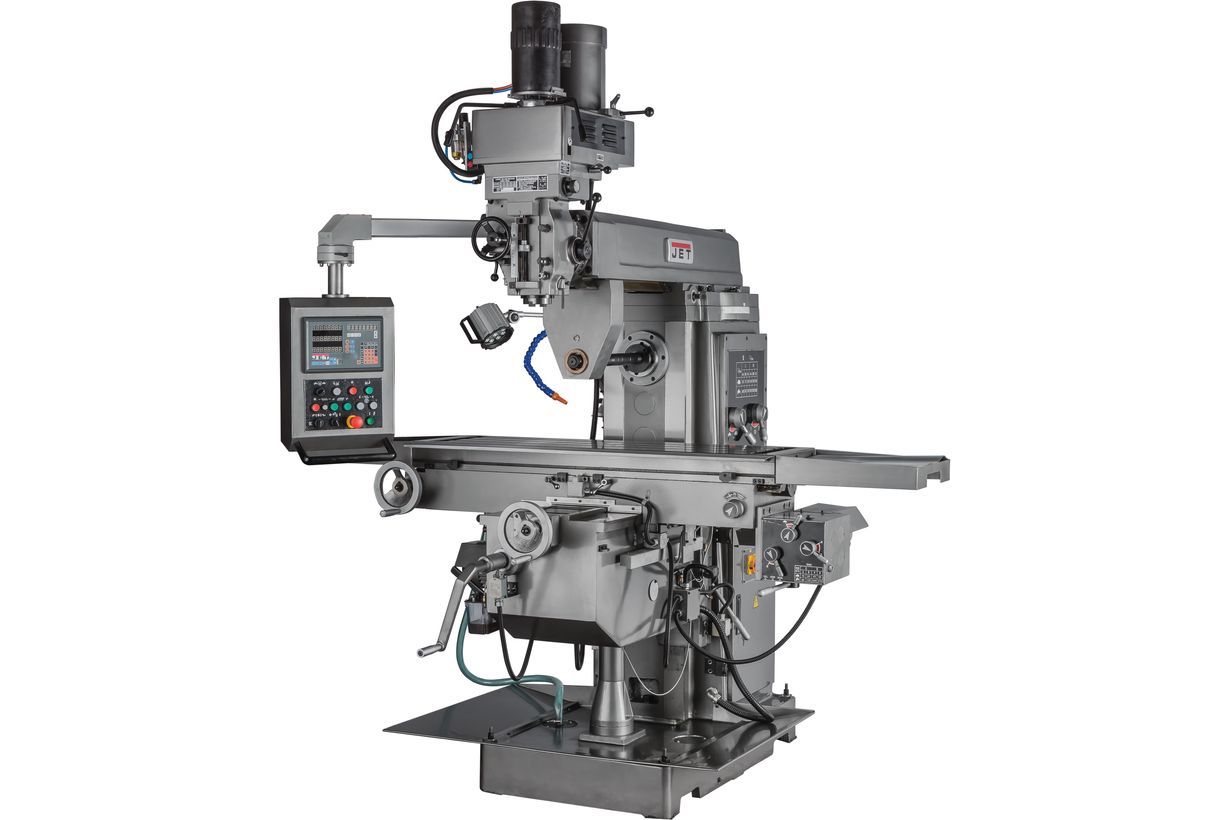

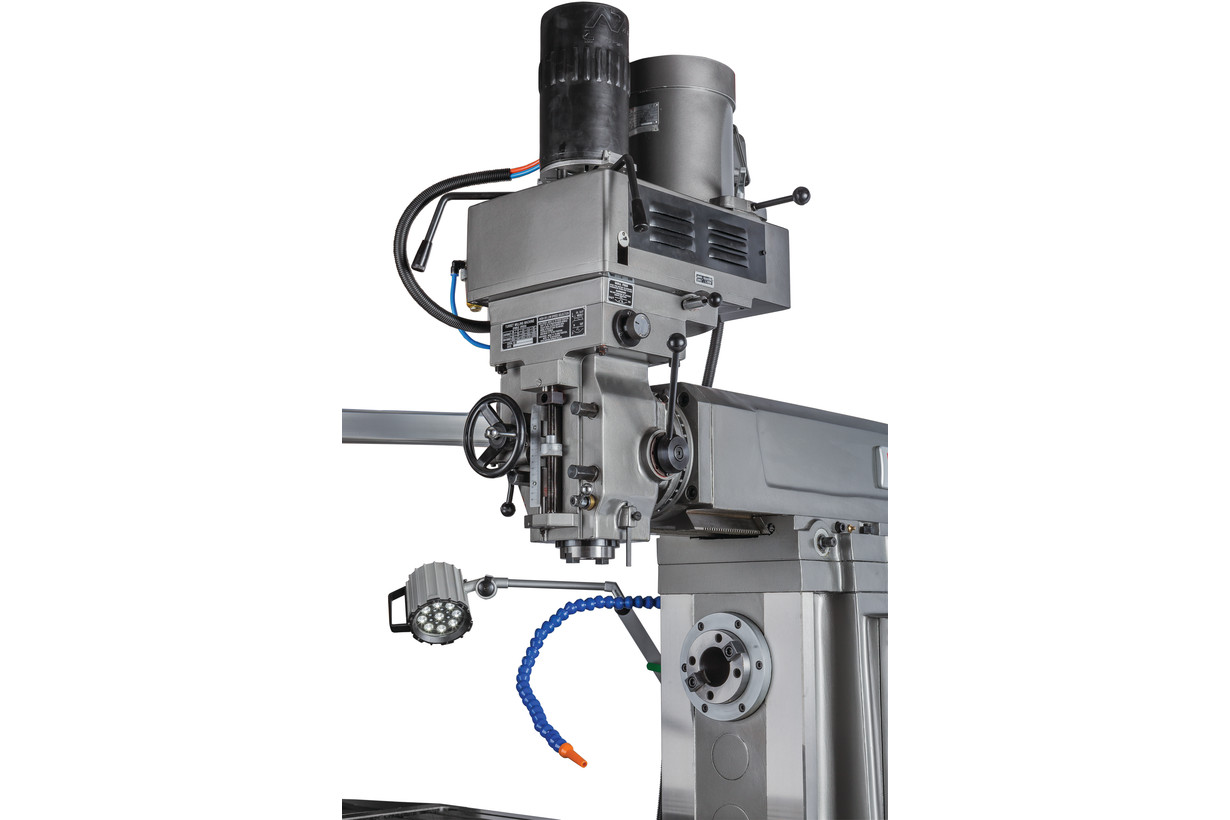

Компания JET представляет JMD-1452TS DRO - широкоуниверсальный фрезерный станок повышенной мощности. Станок предназначен для работы в условиях длительных и тяжелых нагрузок, поэтому его основное назначение - промышленные предприятия, выпускающие серийную продукцию, крупные многопрофильные ремонтные мастерские и т.д.Станок позволяет работать с торцевыми муфтами диаметром до 125 мм и концевыми до 25 мм, максимальный диаметр сверления - 40 мм при ручной подаче и 20 мм с автоматической. На станках данного класса устанавливаются два шпинделя. Вертикальный может работать на скоростях от 70 до 3600 об/мин с автоматической подачи пиноли 0,045/0,86/0,142 мм/об. Ход пиноли - 127 мм, расстояние шпиндель - стойка 150-550 мм, шпиндель - стол - 200-650 мм. Предусмотрен наклон шпиндельной головки влево/вправо. Горизонтальный шпиндель способен развивать скорость 70-1800 об/мин, параметр ось шпинделя - стол - 0-450 мм. Фрезерный стол станка увеличен до 1320х360 мм, перемещение по трем осям 1000х300х450 мм. Устройство автоподачи обеспечивает перемещение стола по осям Х и Y 15-370 об/мин, по оси Z - 575 мм/мин. На JMD-1452TS DRO установлен пневматическая зажимная тяга вертикального шпинделя (пневматический шомпол), предусмотрено наличие высокоточного Устройства цифровой индикации (цифровых линеек) по трем рабочим осям с ценой деления 0,005 мм. Станок поставляется в богатой комплектации, включая систему подачи СОЖ, светодиодную лампу освещения рабочей зоны, цанговый патрон с набором цанг, сверлильный патрон и многое другое.
Другие модели станков представлены в разделах «Широкоуниверсальные фрезерные станки» и «Фрезерные станки по металлу».

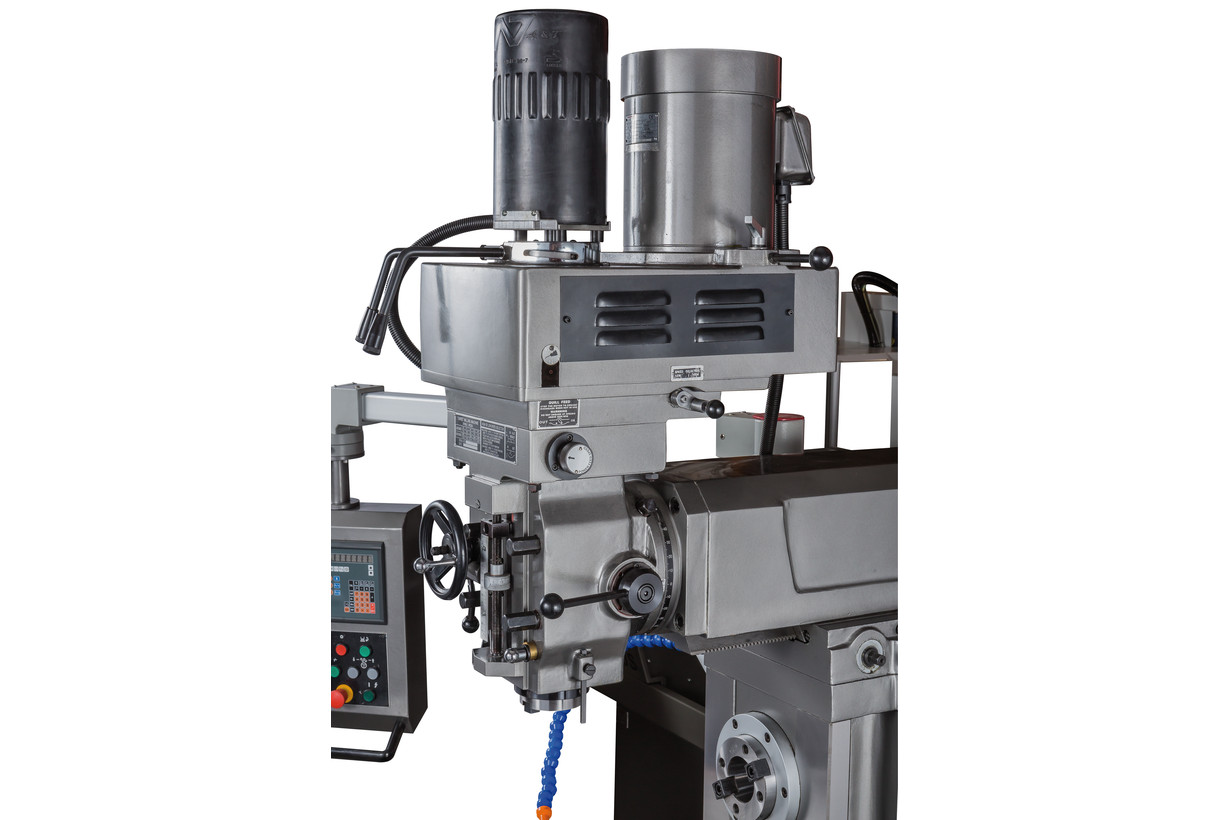

- Вертикальный и горизонтальный шпиндели

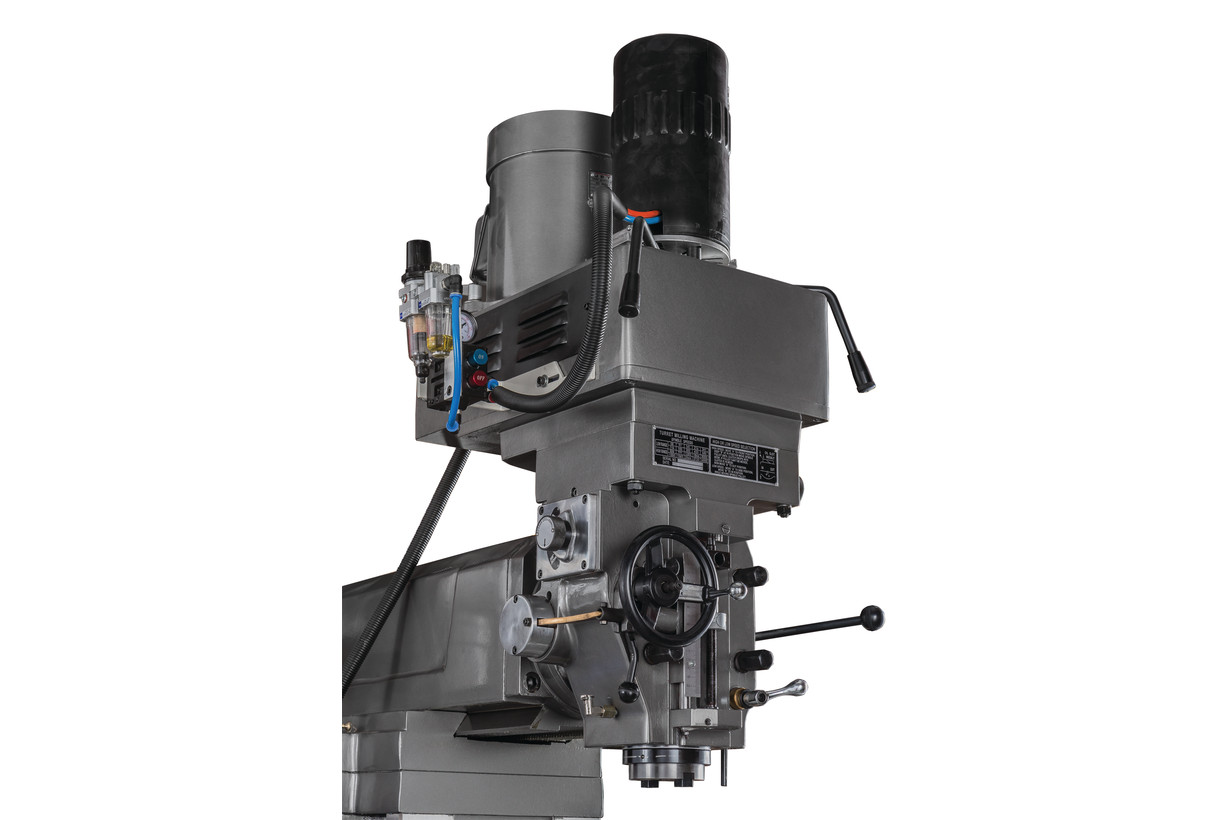

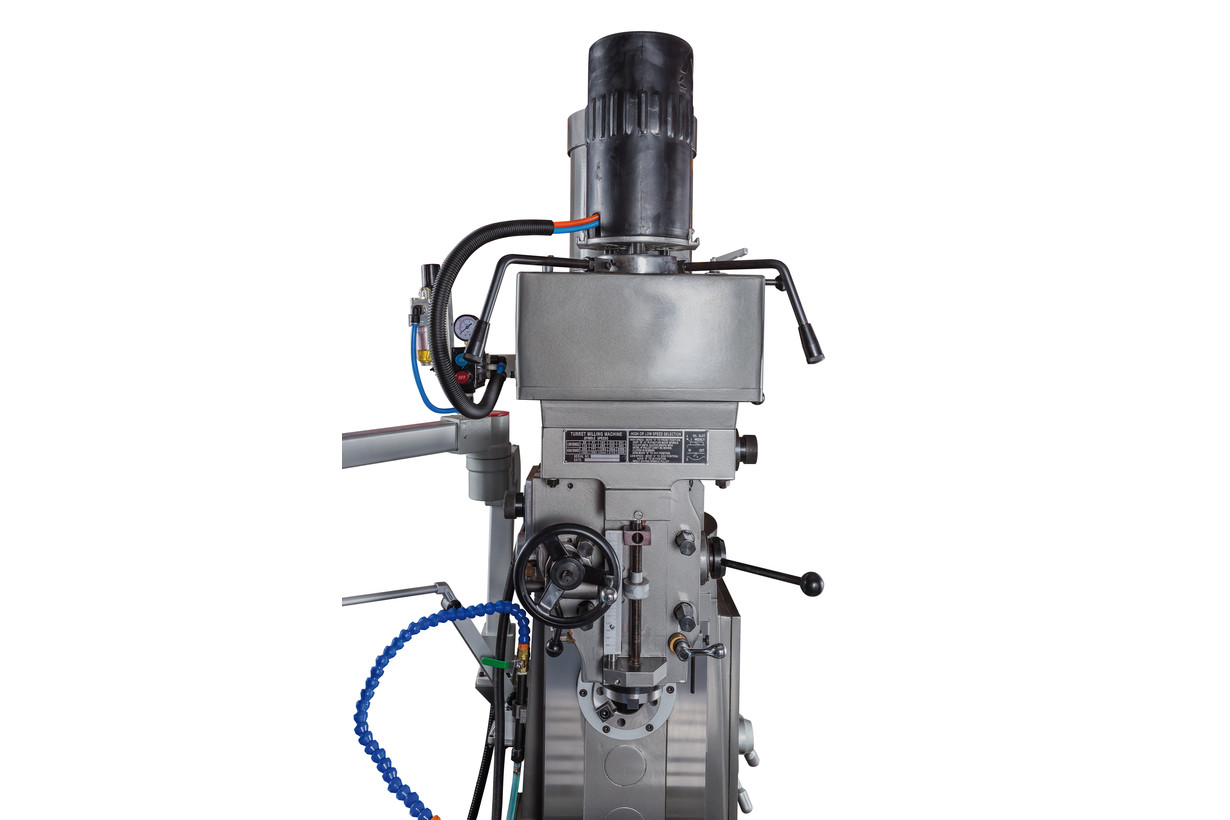

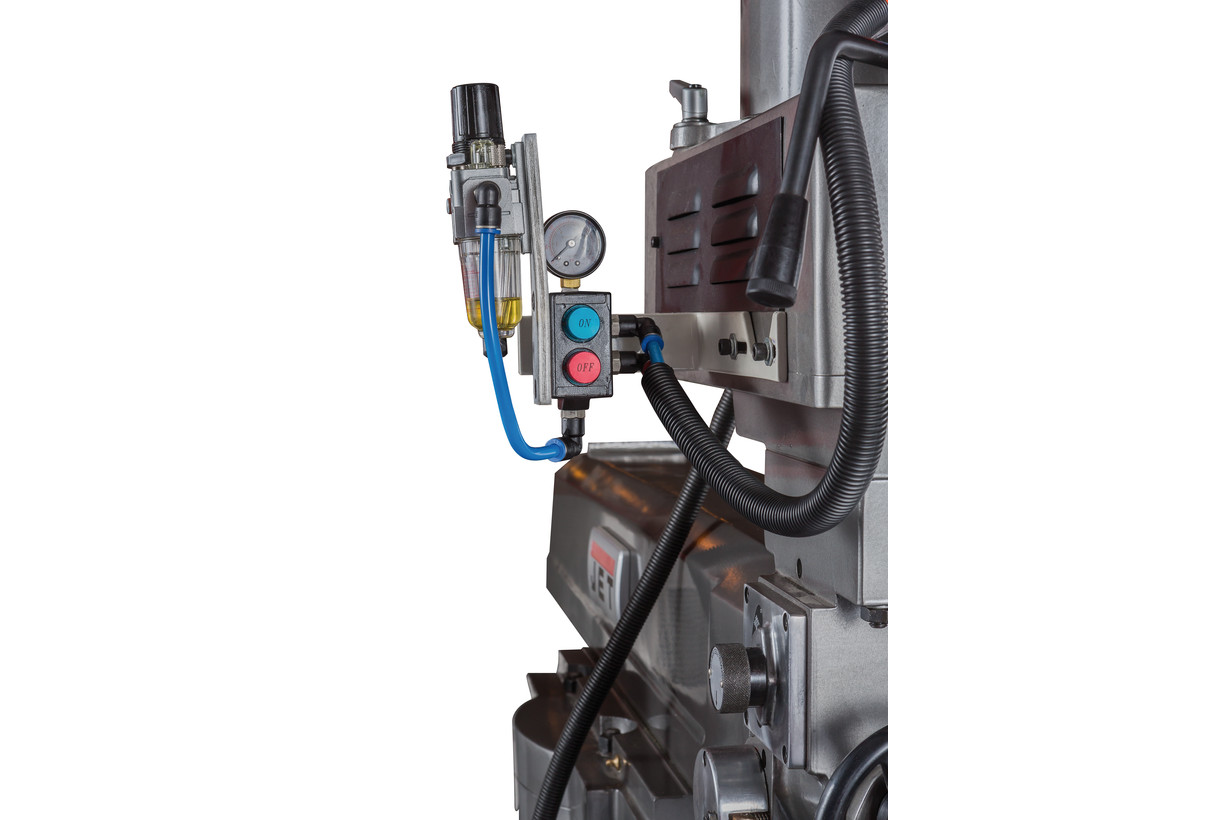

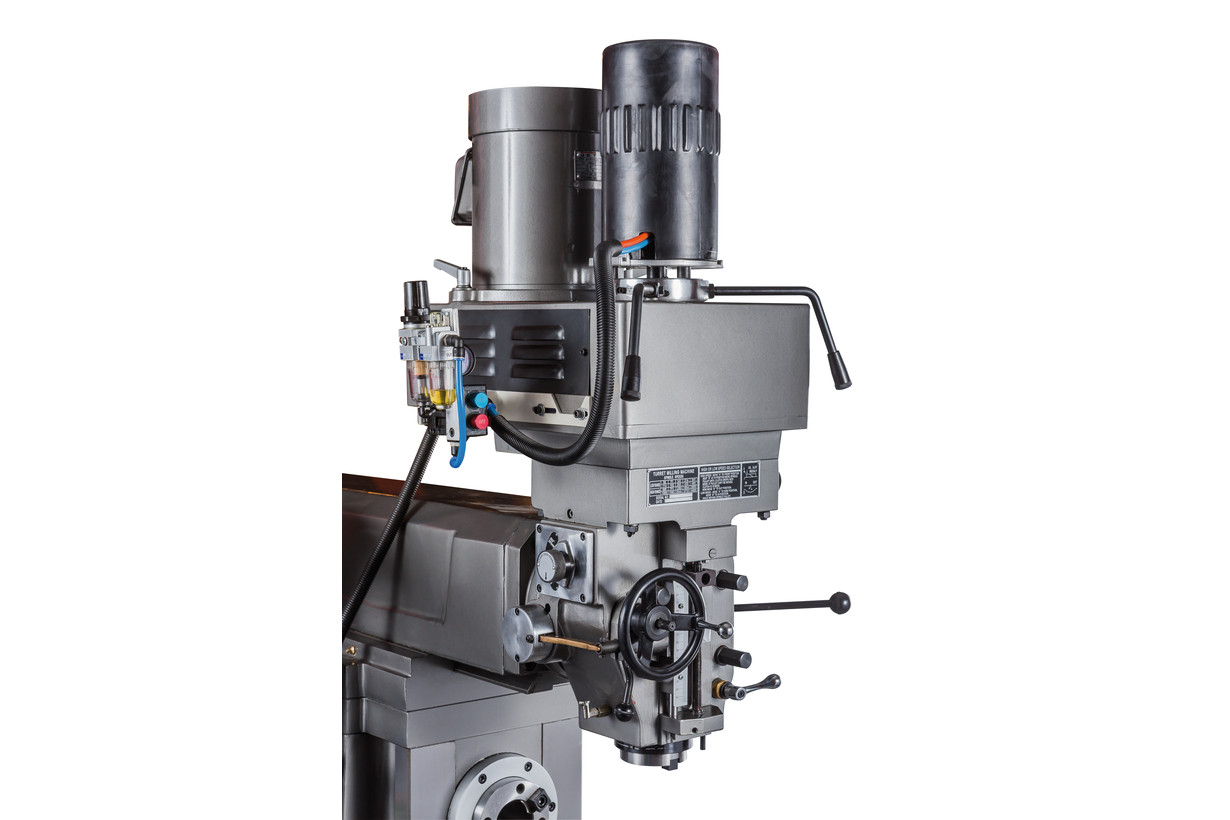

- Пневматическая зажимная тяга вертикального шпинделя

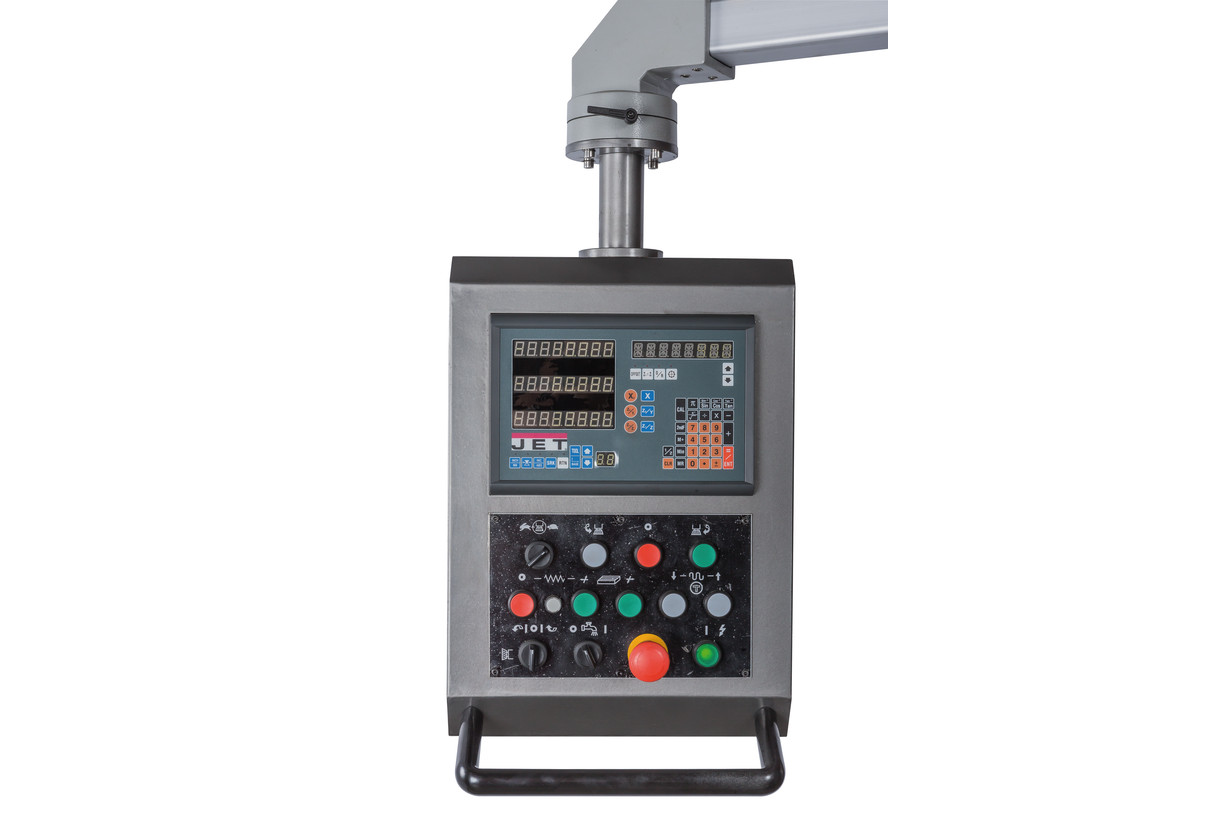

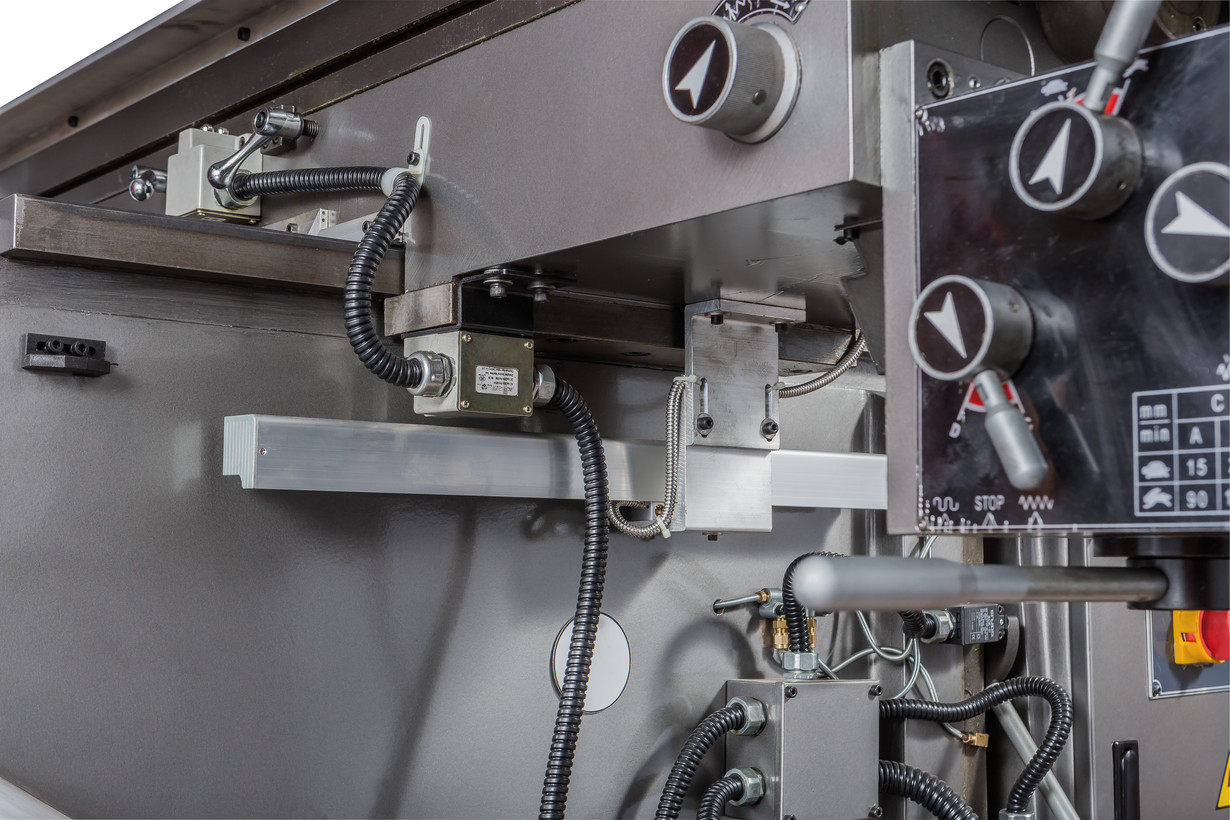

- УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

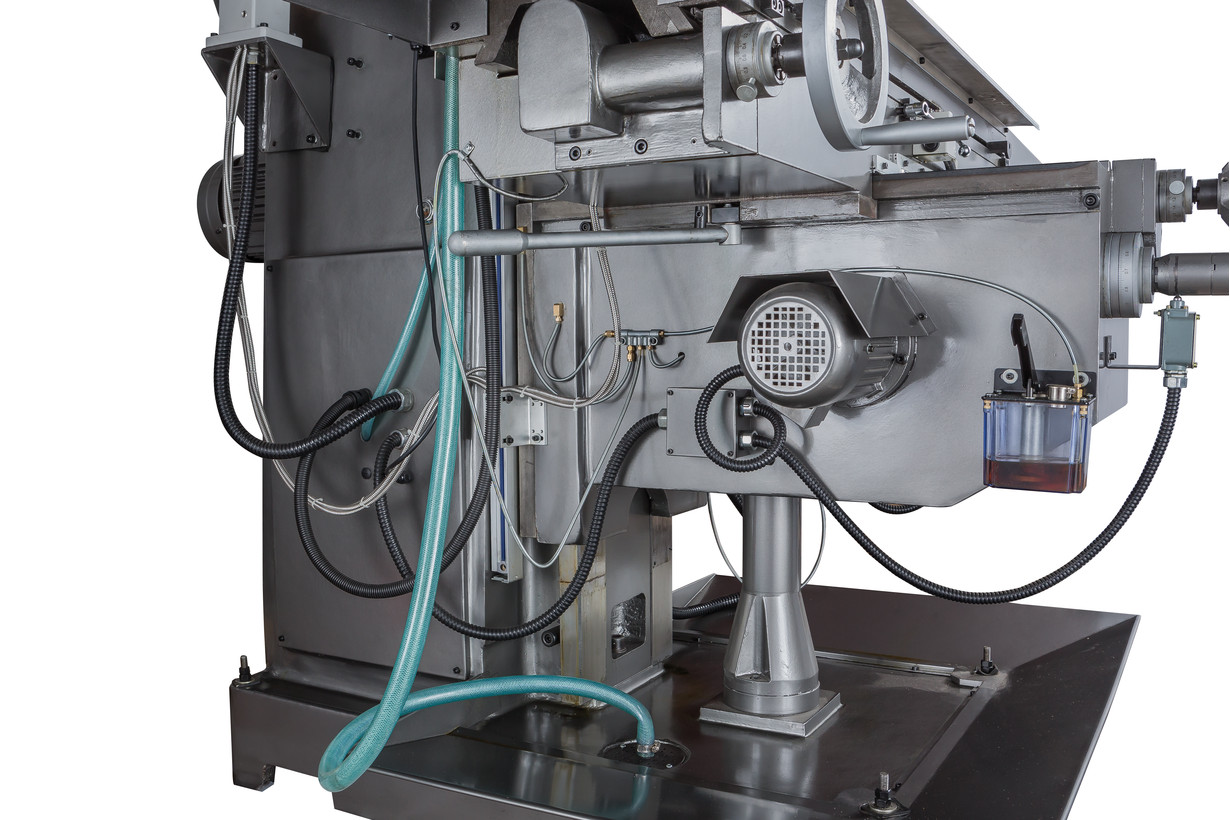

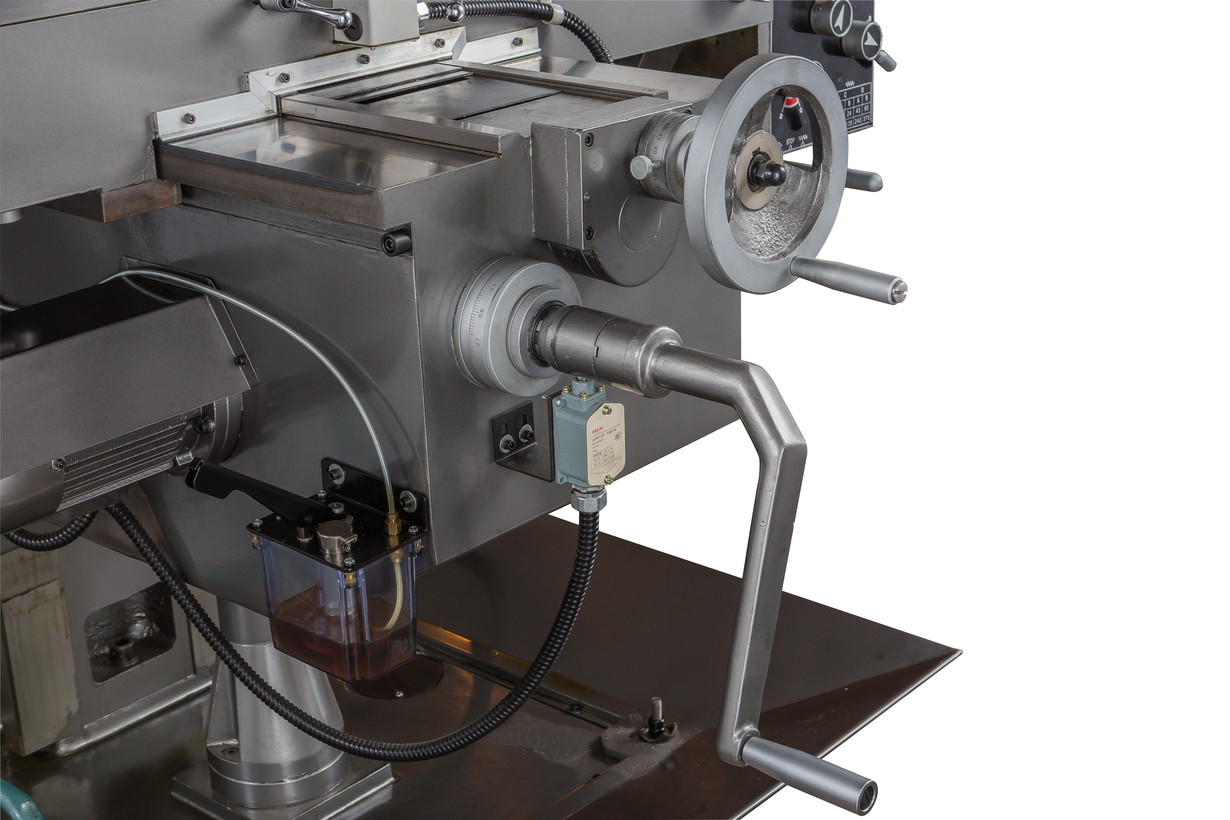

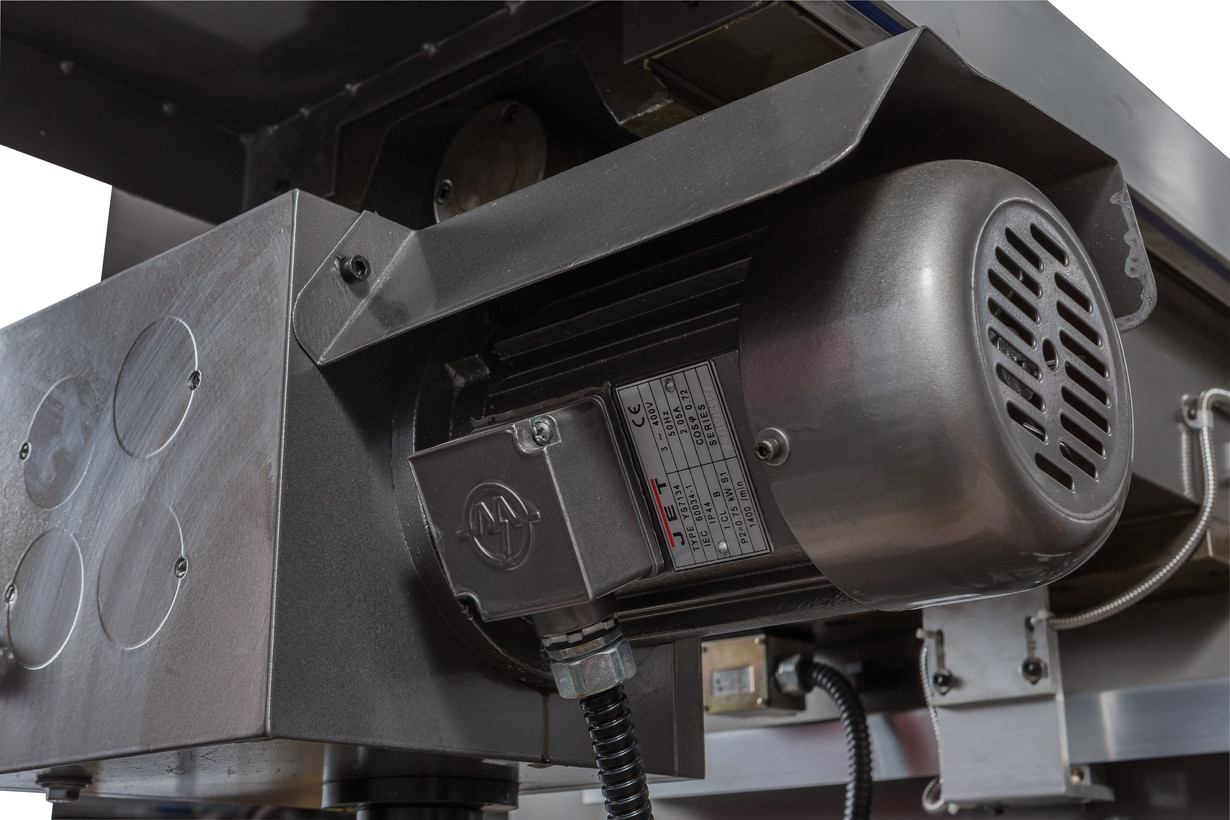

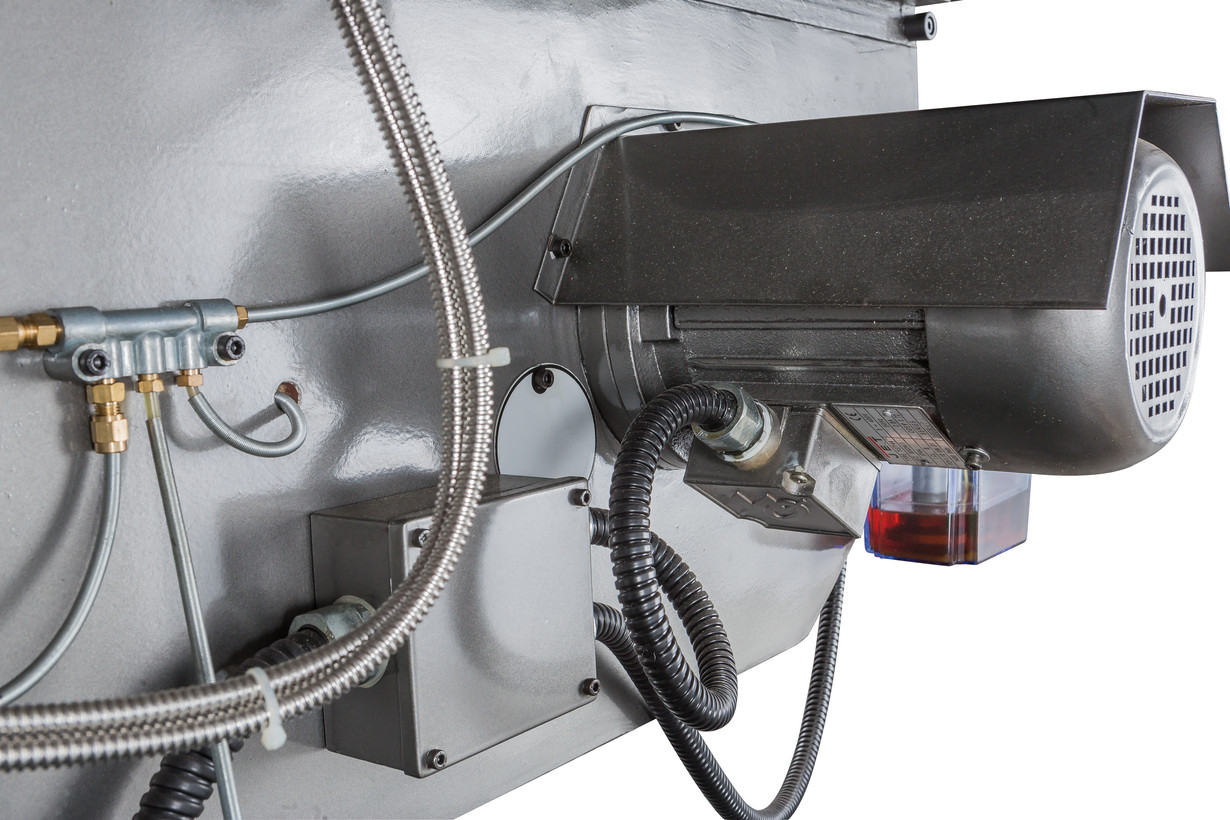

- Двигатель подъема-опускания стола

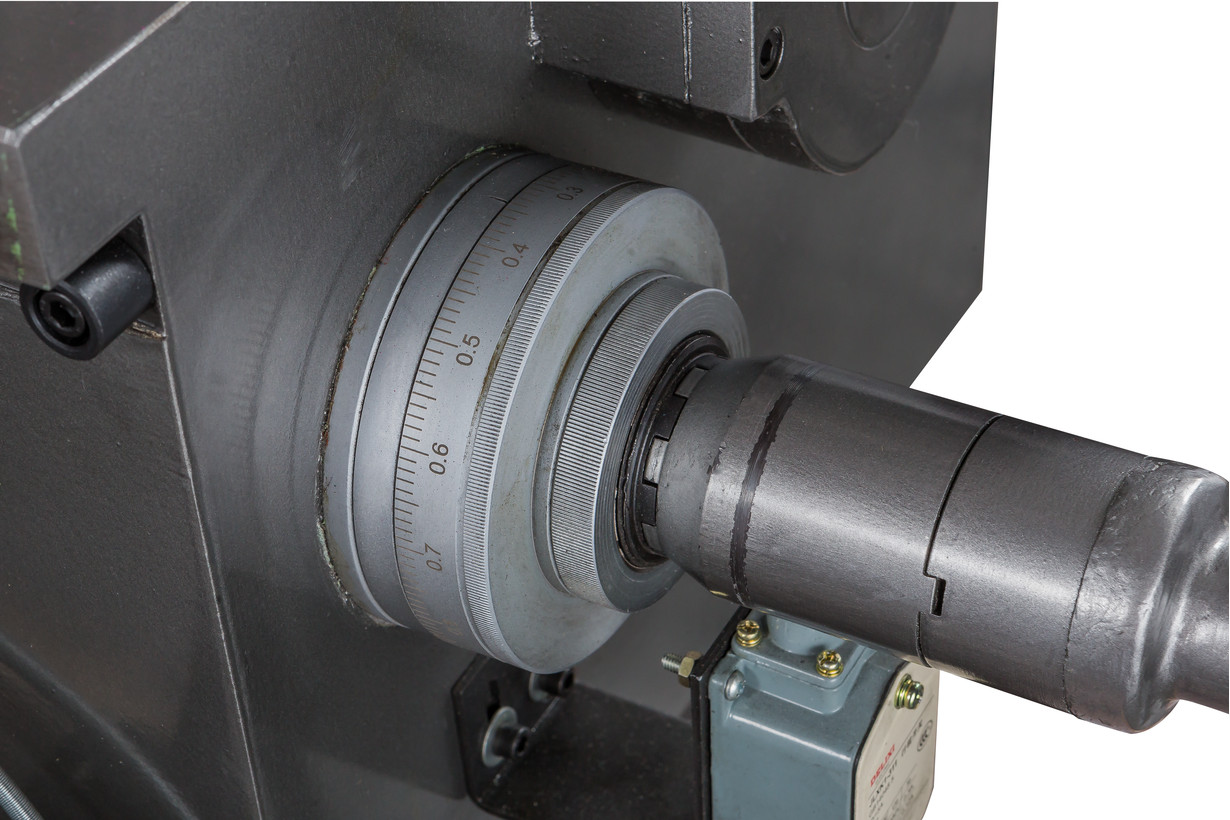

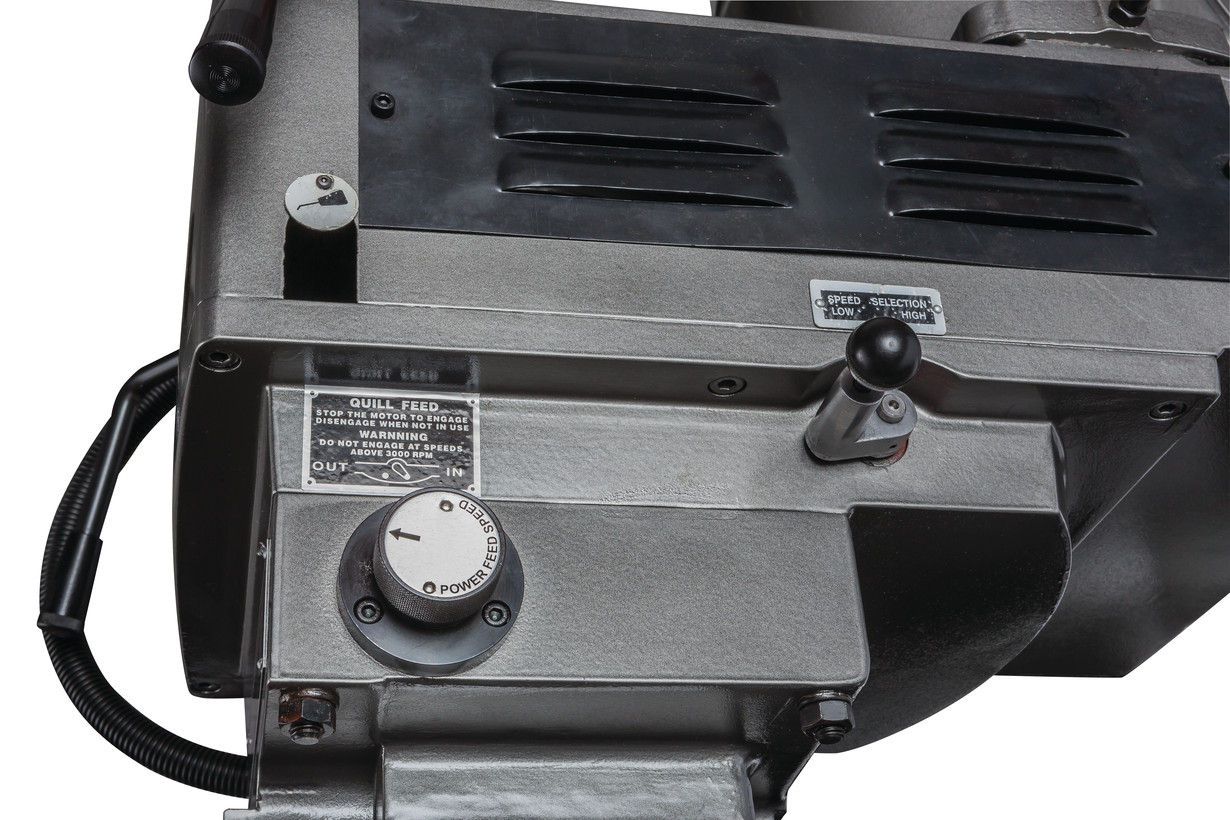

- Автоматическая подача пиноли шпинделя
- Встроенная система подвода СОЖ

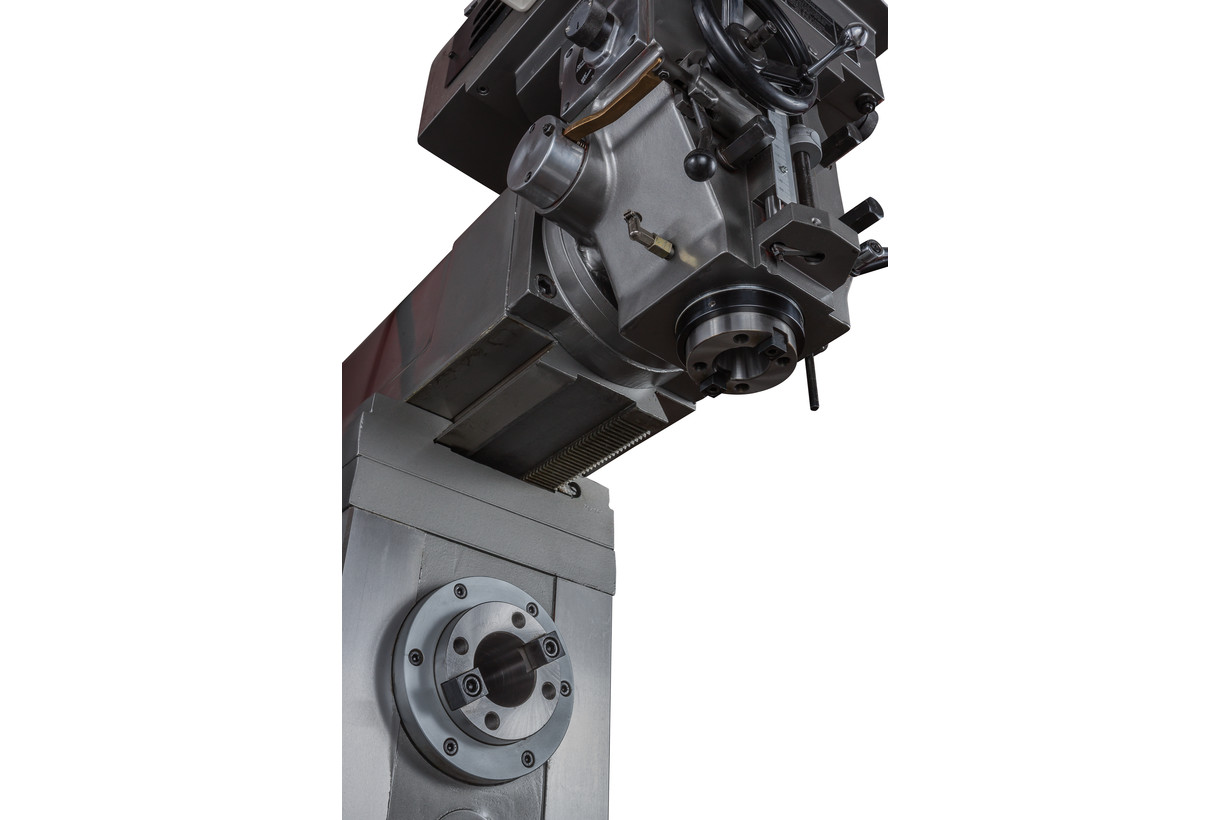

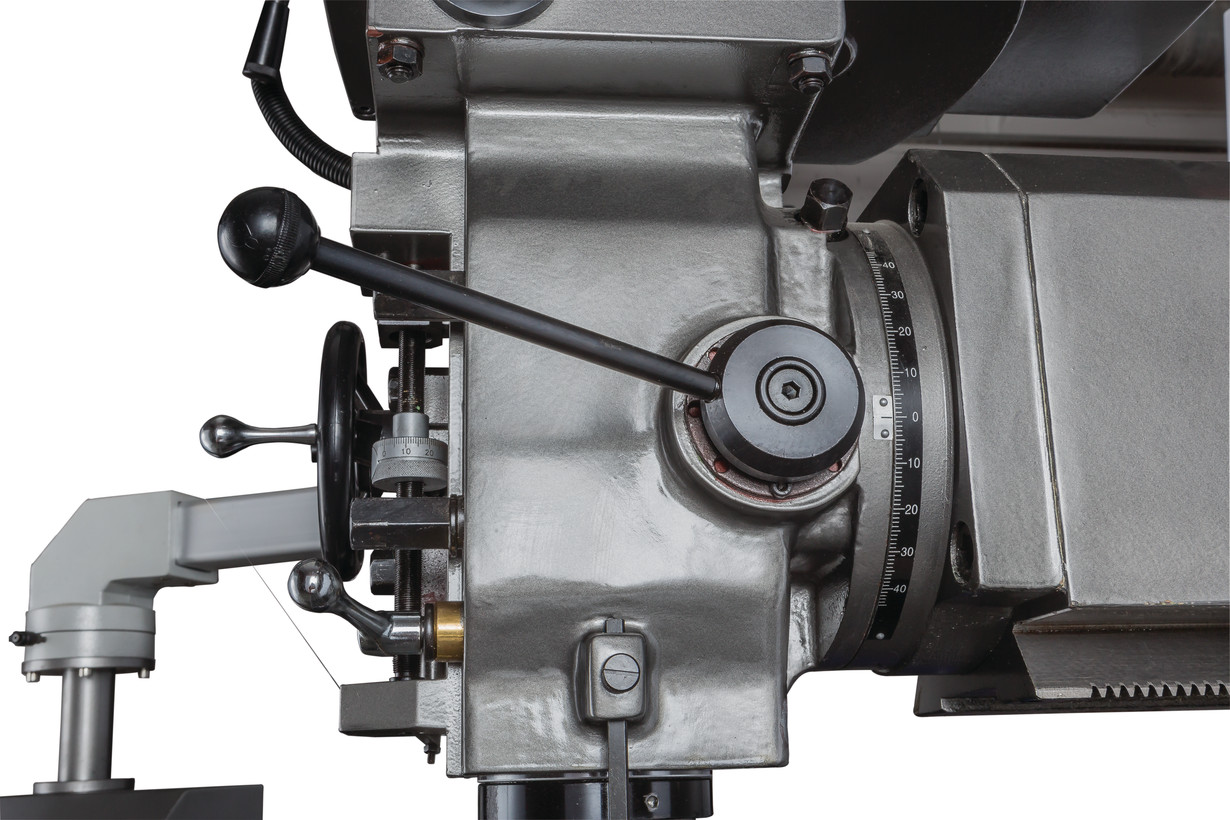

- Наклон вертикального шпинделя влево/вправо

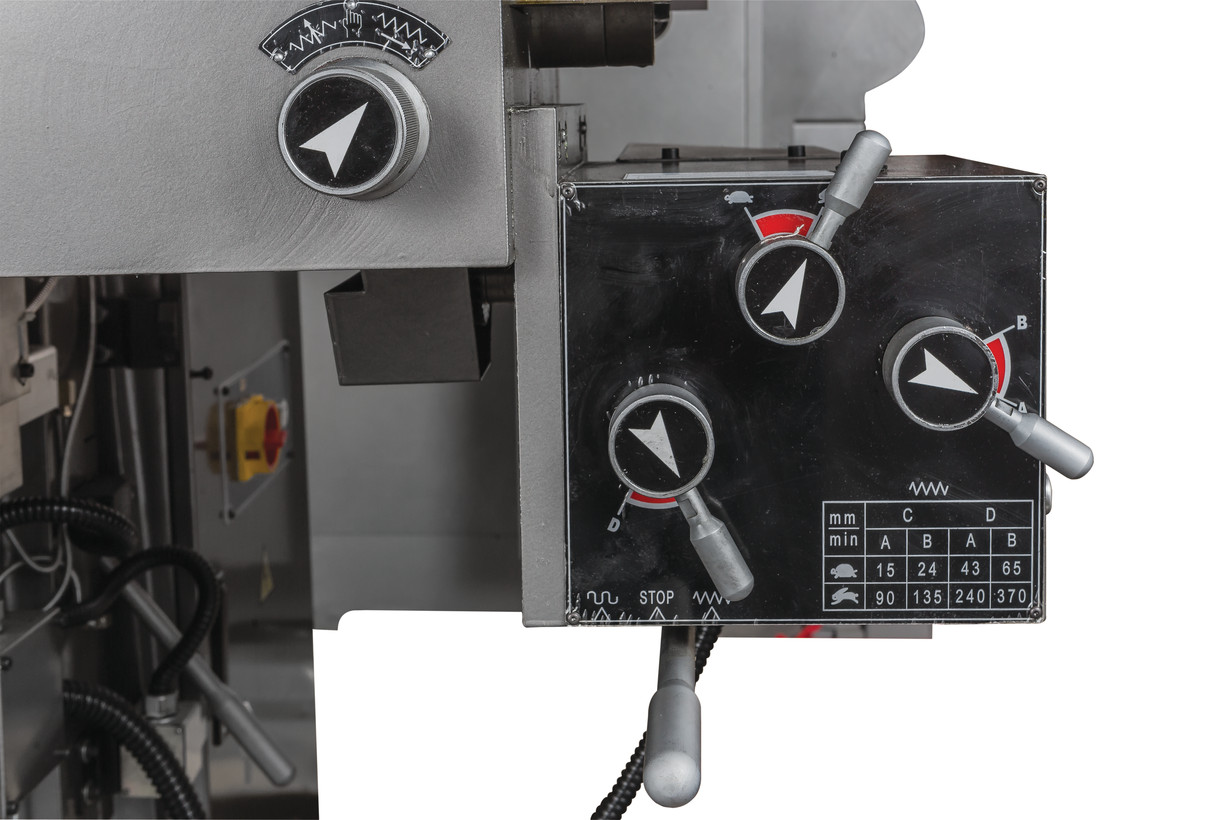

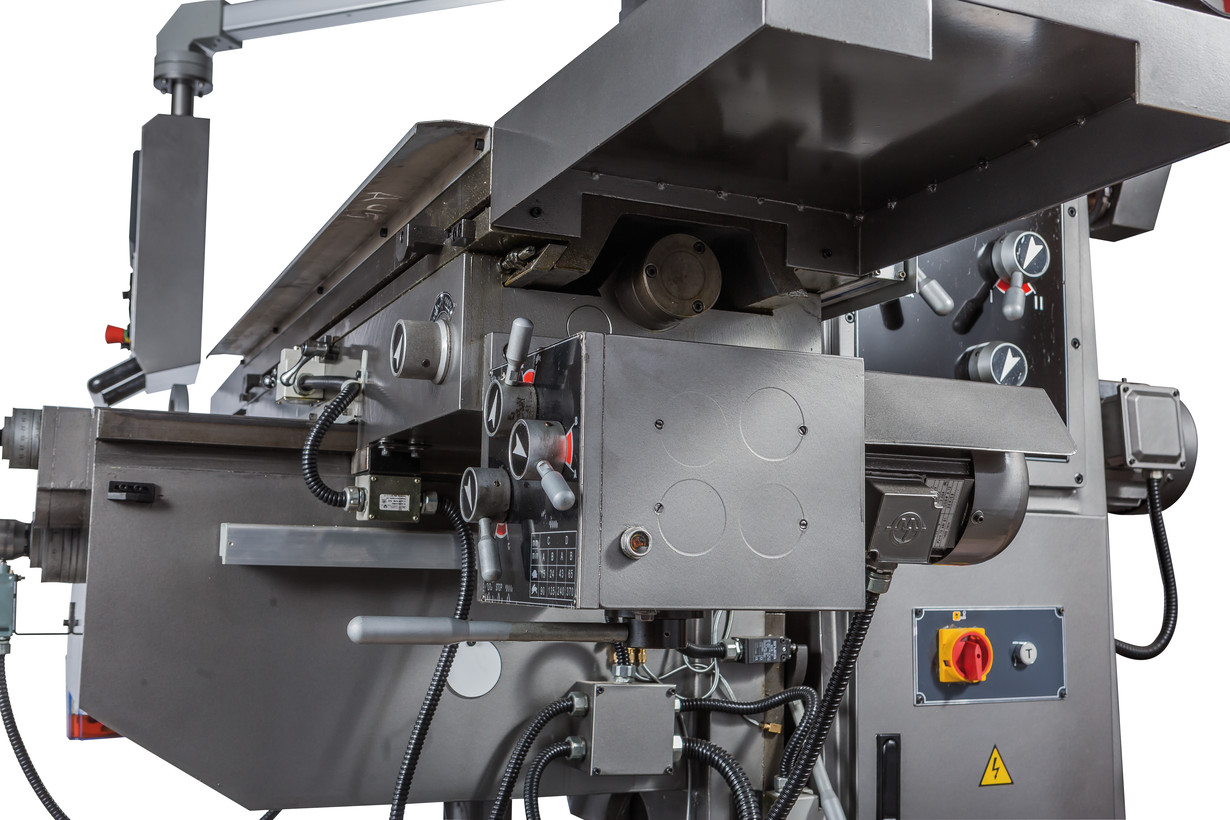

- Автоматическая подача по оси Х и Y
- Направление вращения шпинделя влево/вправо

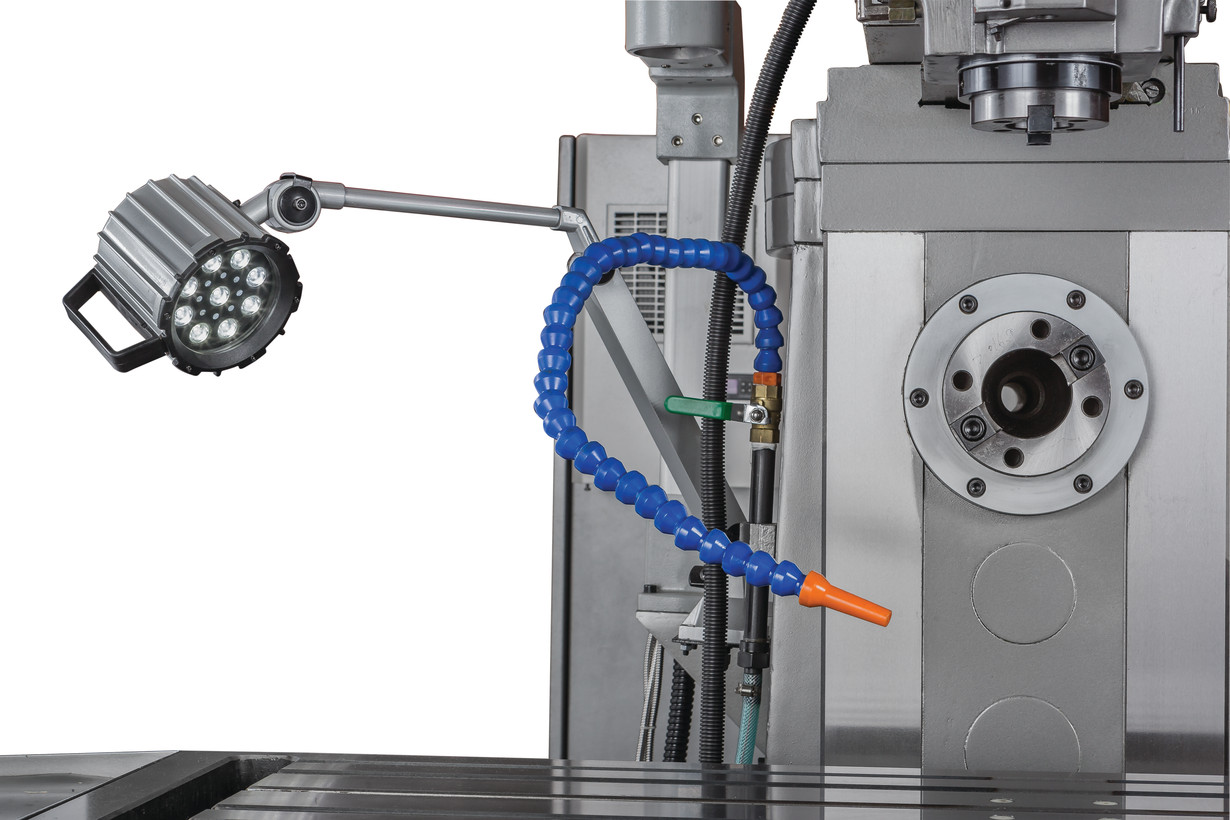

- Лампа местного освещения
- Пневматическая тяга вертикального шпинделя

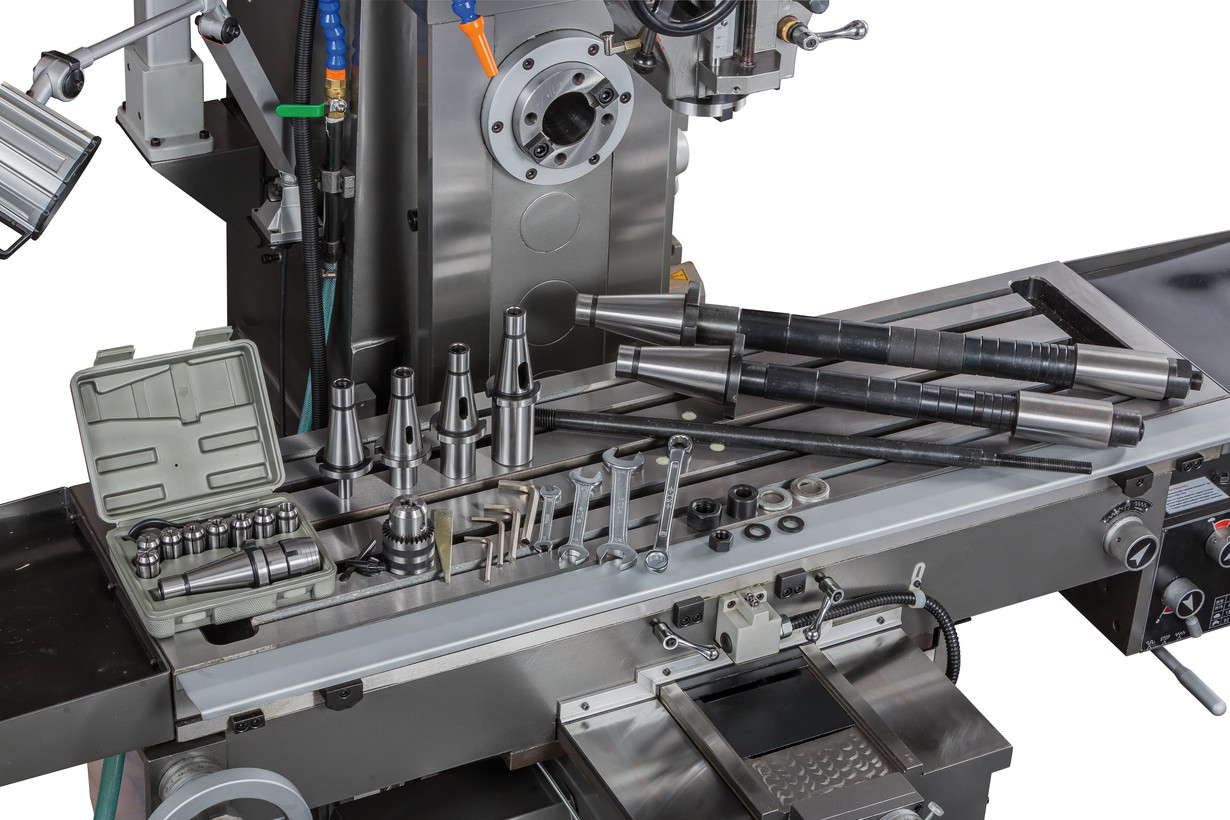

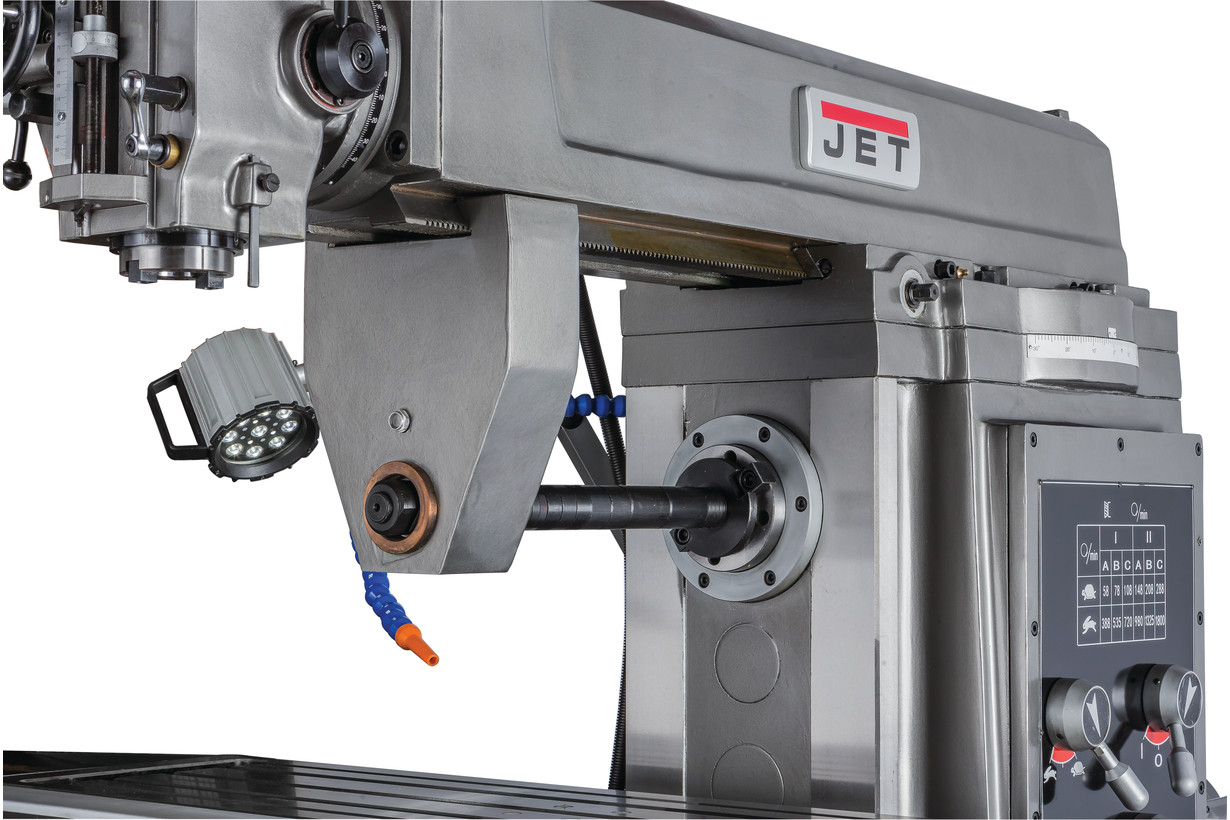

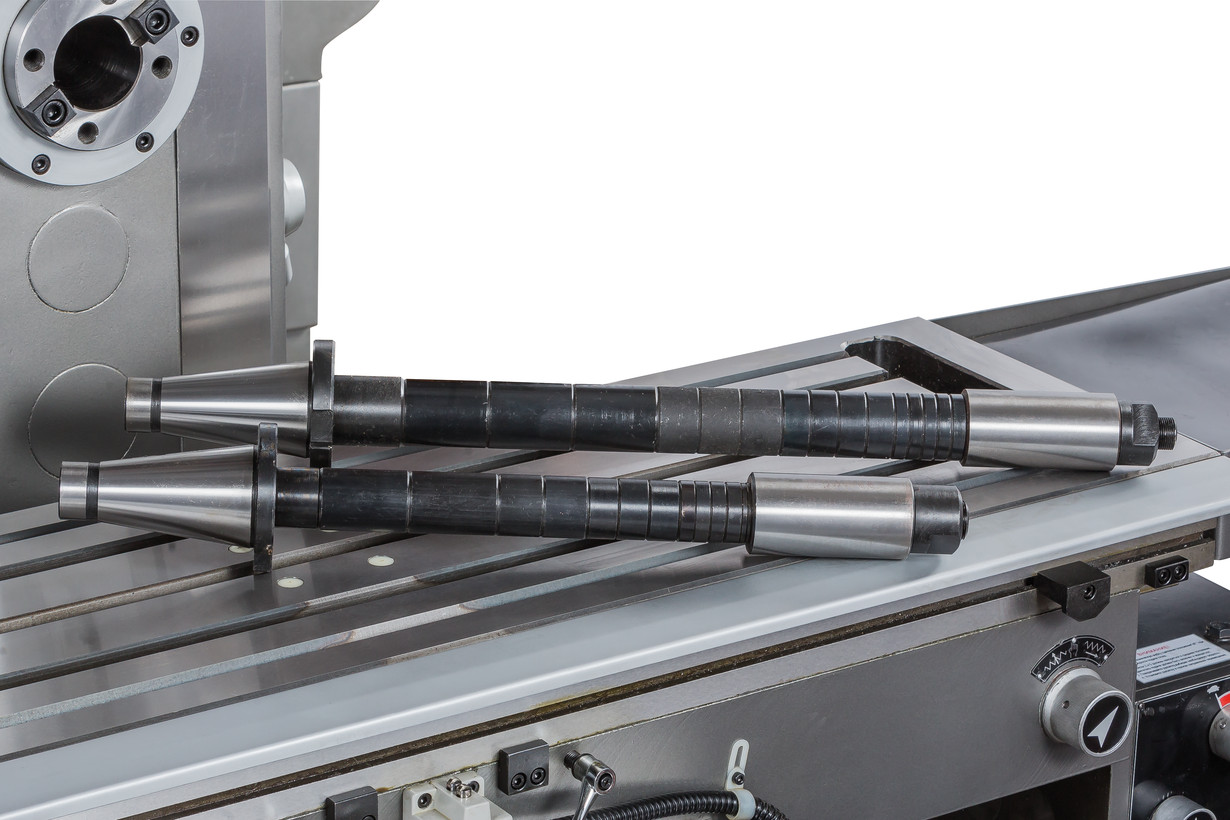

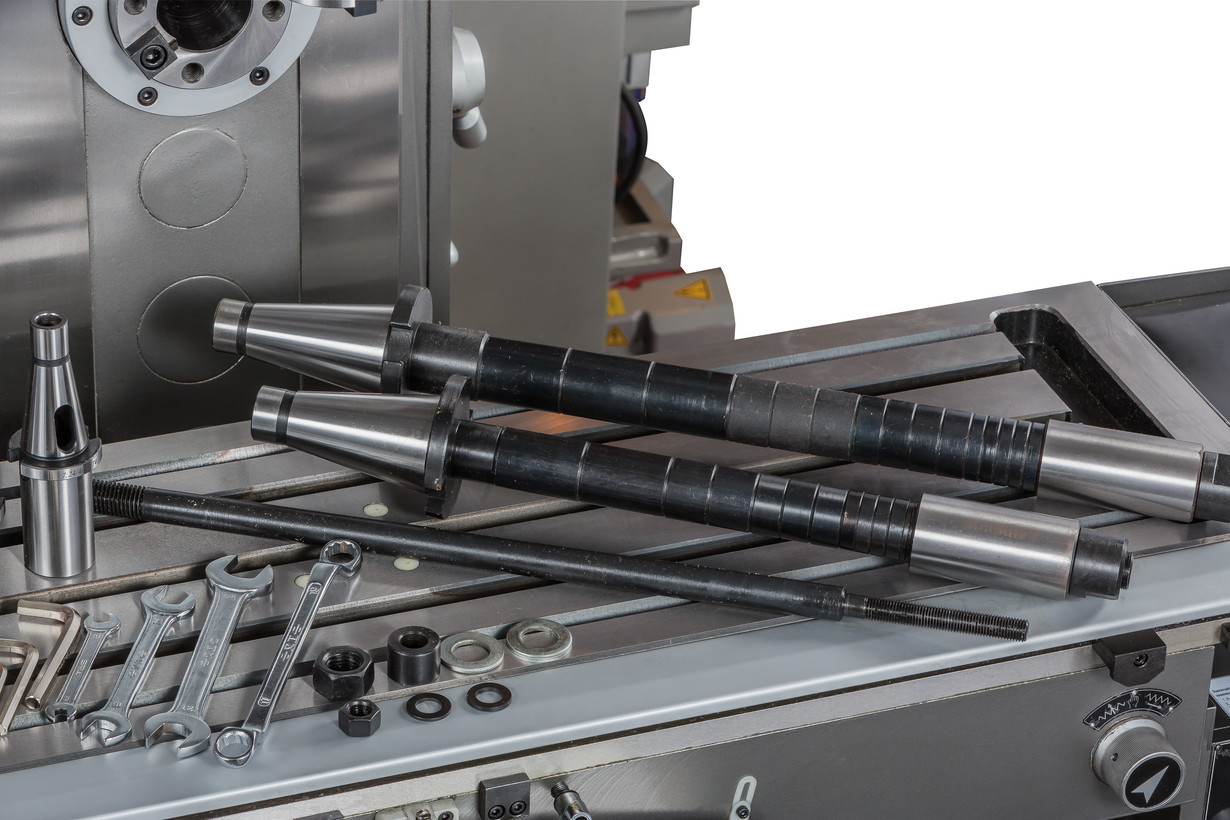

- Оправка горизонтального шпинделя

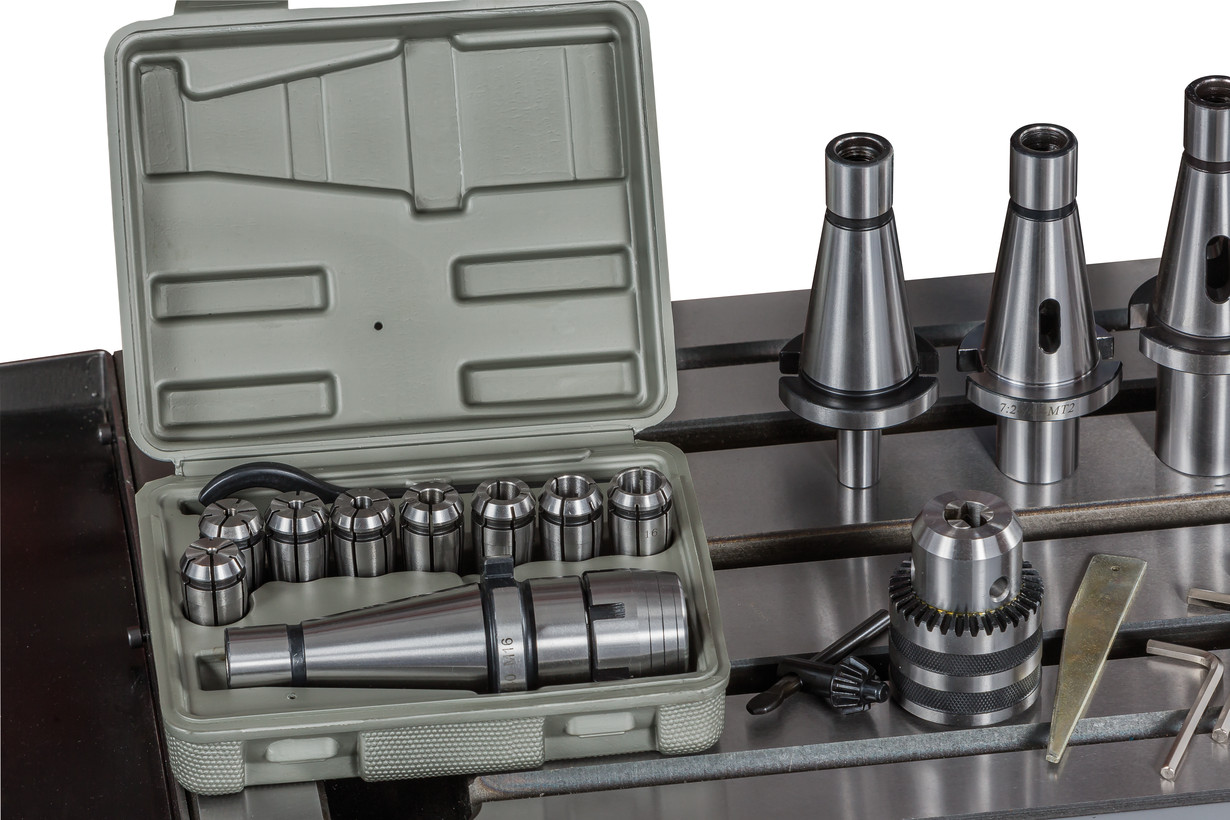

- Цанговый патрон с набором цанг
- 16 мм сверлильный патрон с оправкой

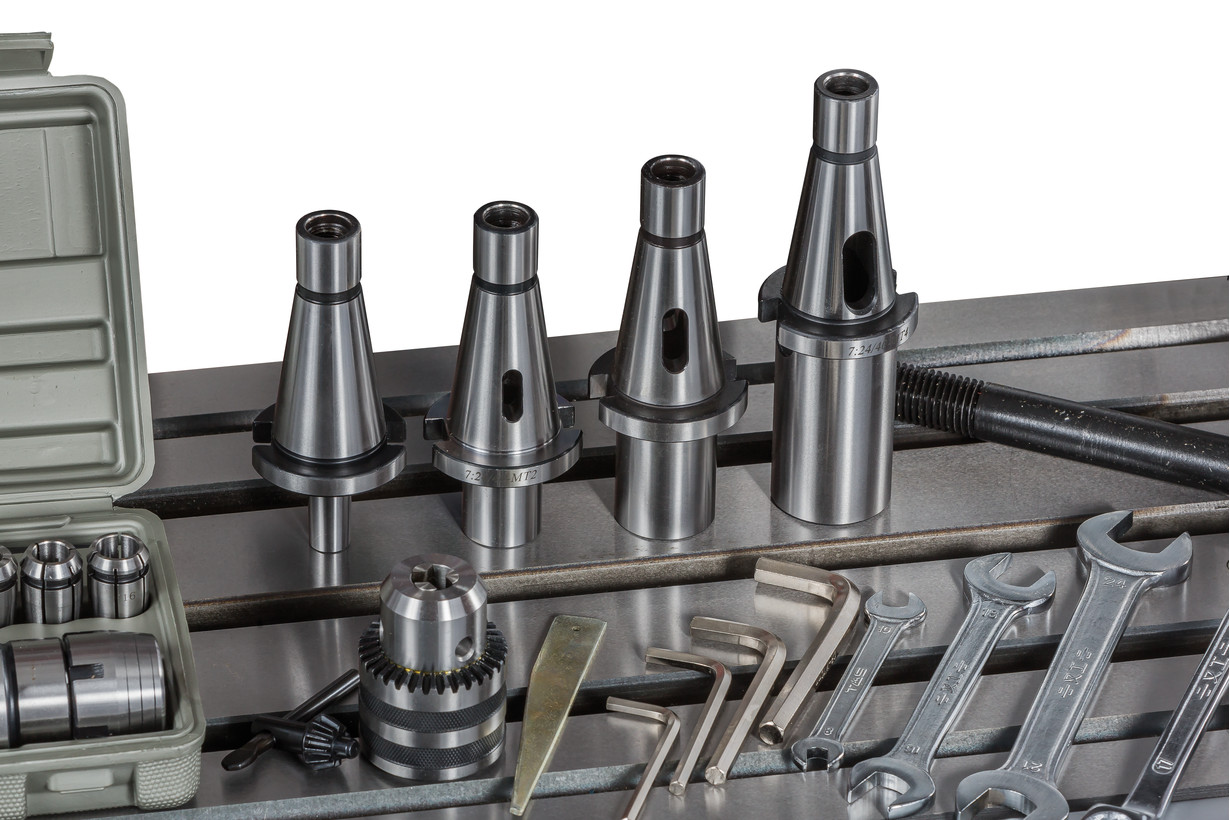

- Переходные втулки ISO40/МК-2, ISO40/MK-3, для свёрл
- Лампа местного освещения
- Система подвода СОЖ
- Автоматическая подача по оси Х и Y
- Двигатель подъема-опускания стола
- Тиски фрезерные, ширина губок 160 мм
- Поддон для сбора стружки
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Характеристики
- Конус горизонтального шпинделя
- ISO 50 (DIN2080)
- Напряжение, В
- 400
- Максимальный диаметр сверления сталь, мм
- 40
- Максимальный диаметр сверления чугун, мм
- 45
- Максимальный диаметр торцевой фрезы, мм
- 125
- Максимальный диаметр концевой фрезы, мм
- 25
- Количество скоростей вертикального шпинделя, шт
- 20
- Автоматическая подача пиноли, мм/об
- 0.038 / 0.76 / 0.203
- Количество автоматических подач, шт
- 3
- Диапазон поворота вертикальной головы (вправо/влево)
- ±45°
- Расстояние от вертикального шпинделя до стола, мм
- 200 - 650

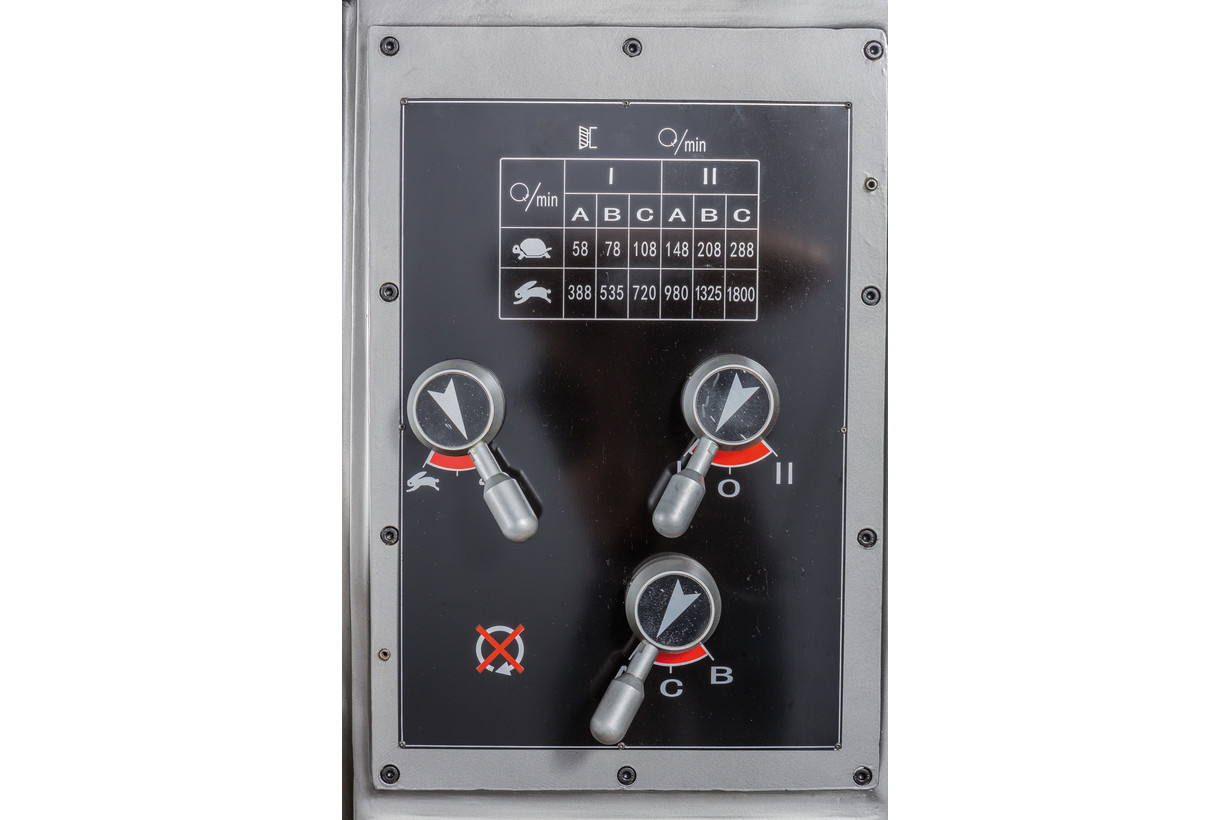

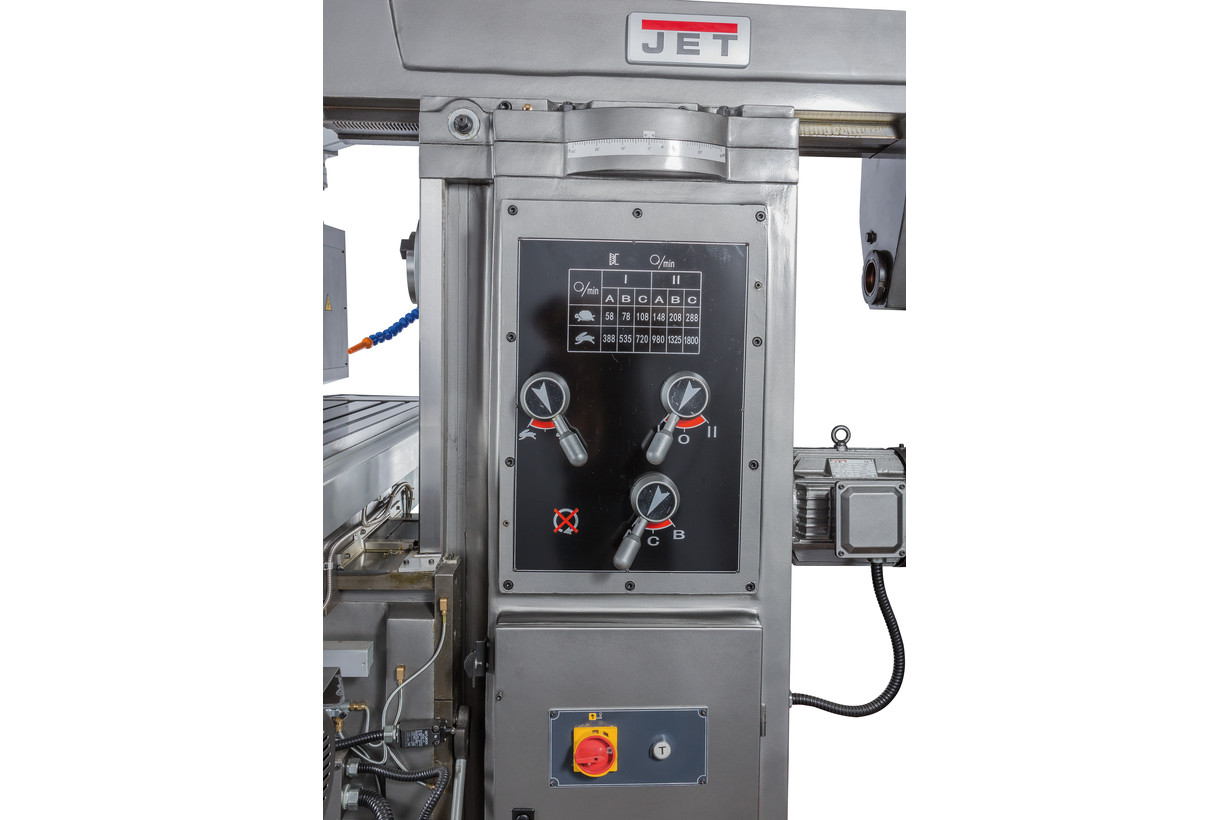

- Частота вращения горизонтального шпинделя, об/мин
- 58 -1800
- Количество скоростей горизонтального шпинделя, шт
- 12
- Расстояние от горизонтального шпинделя до стола, мм
- 0 - 450

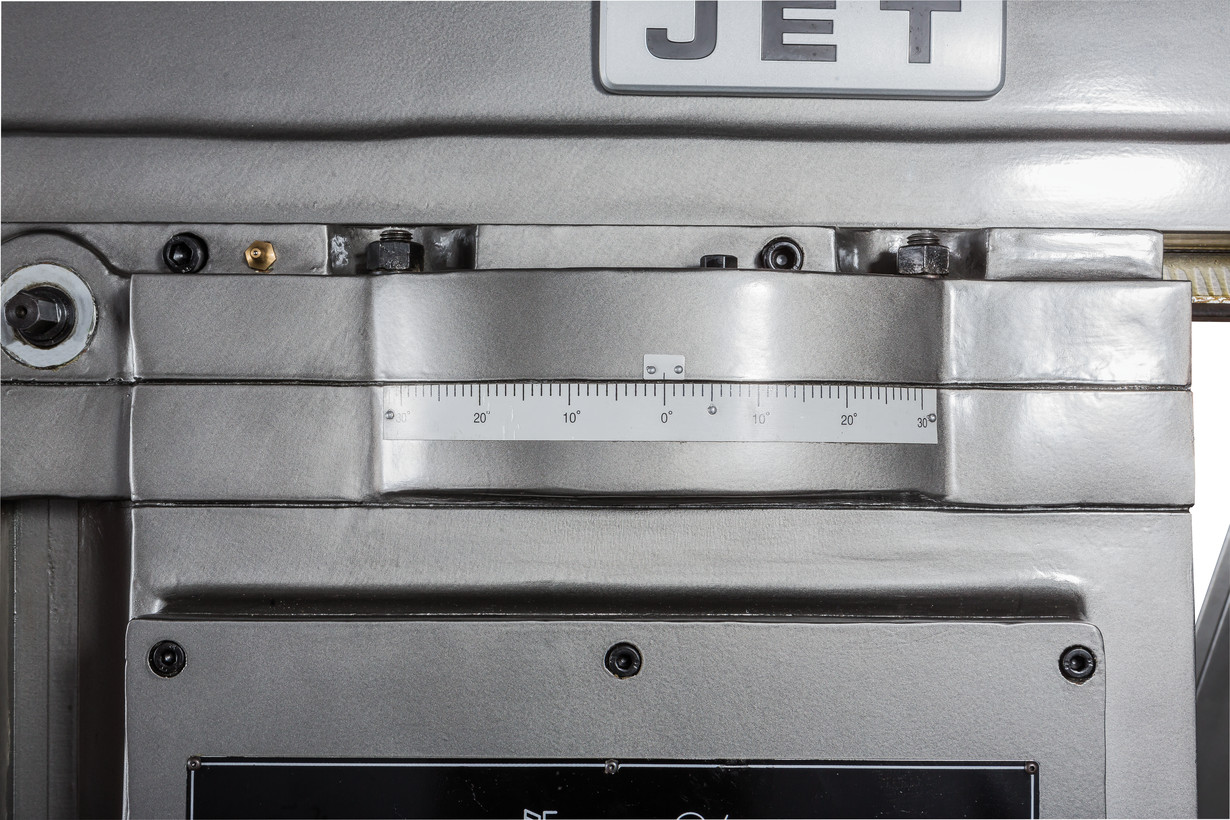

- Диапазон поворота хобота
- ±30°

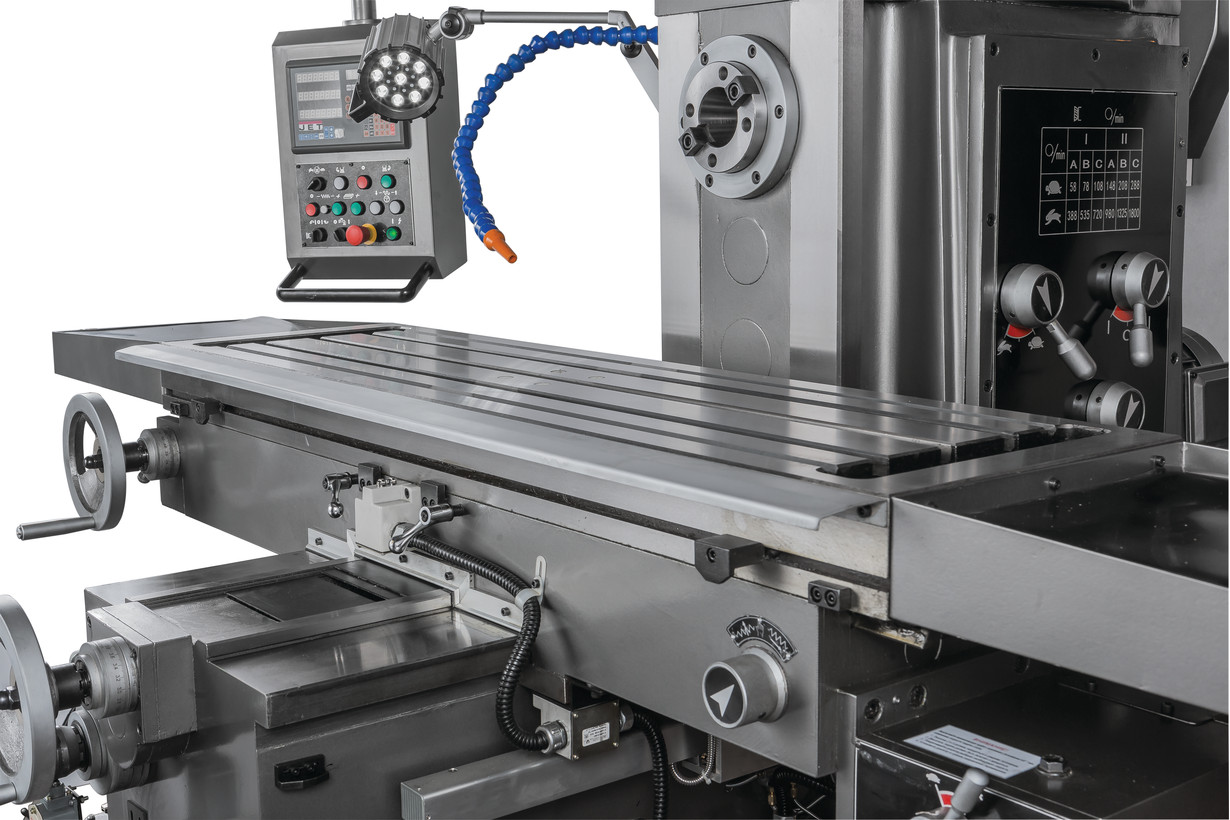

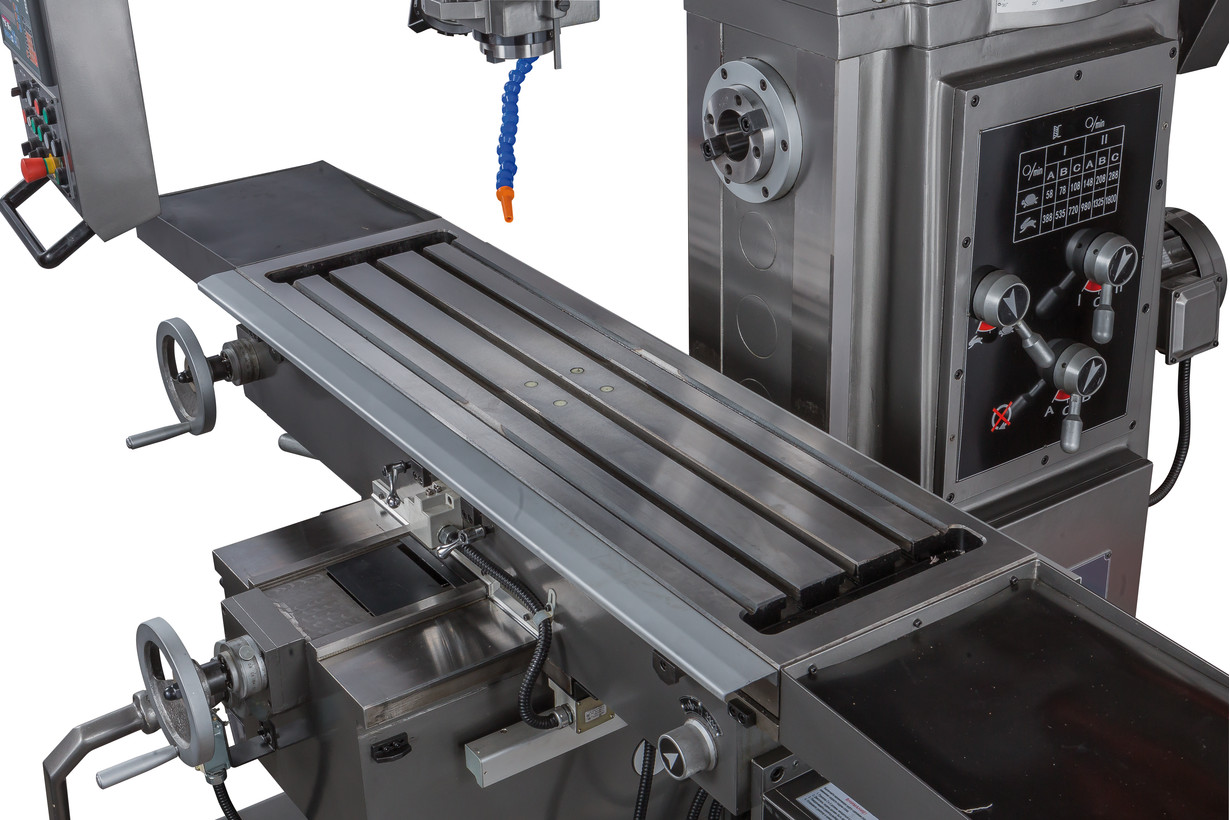

- Размер стола по оси X и Y, мм
- 1320 × 360
- Ход стола по оси X и Y, мм
- 1000 × 300
- Максимальная нагрузка на стол, кг
- 300
- Автоматическая подача по оси Х, мм/мин
- 15 - 370
- Количество подач по оси X, шт.
- 8
- Автоматическая подача по оси Y, мм/мин
- 15 - 370
- Количество подач по оси Y, шт.
- 8
- Количество Т-образных пазов, шт
- 3
- Мощность двигателя автоподачи, кВт
- 0.75
- Мощность двигателя подъема стола, кВт
- 1.1
- Мощность насоса СОЖ, кВт
- 0.04
- Мощность вертикального двигателя, кВт
- 3.75
- Мощность горизонтального двигателя, кВт
- 4
- Длина, мм
- 2070
- Ширина, мм
- 2020
- Высота, мм
- 2320
- Масса, кг
- 2410
- Длина в упаковке, см
- 193
- Ширина в упаковке, см
- 172
- Высота в упаковке, см
- 224
- Масса в упаковке, кг
- 2610
- Ширина Т-образного паза основания, мм
- 18
- Ход стола по оси Z, мм
- 450
- Ускоренное перемещение стола, мм/мин
- 576
- Конус вертикального шпинделя
- ISO 40 (DIN2080)
- Максимальный диаметр сверления с автоподачей, мм
- 20
- Максимальный диаметр нарезаемой резьбы, мм
- М16
- Ход пиноли шпинделя с автоподачей, мм
- 127
- Расстояние от вертикального шпинделя до стойки, мм
- 150 - 550
