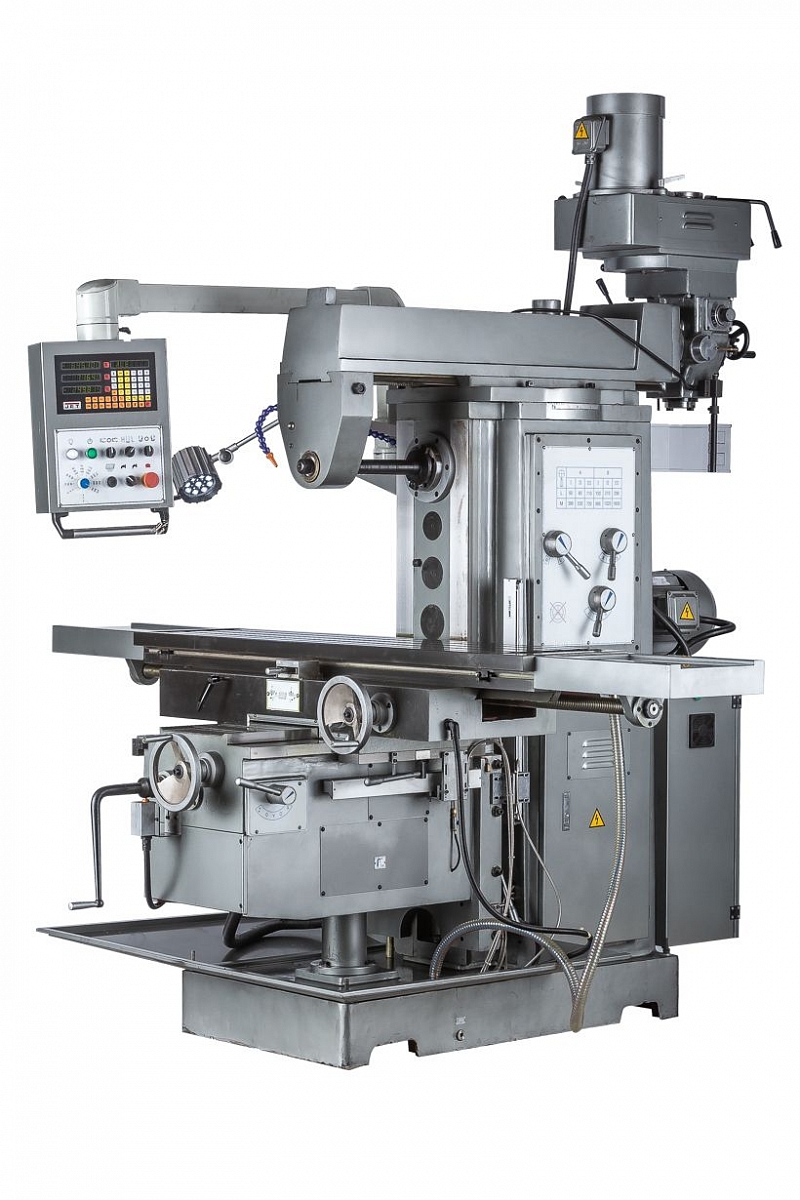

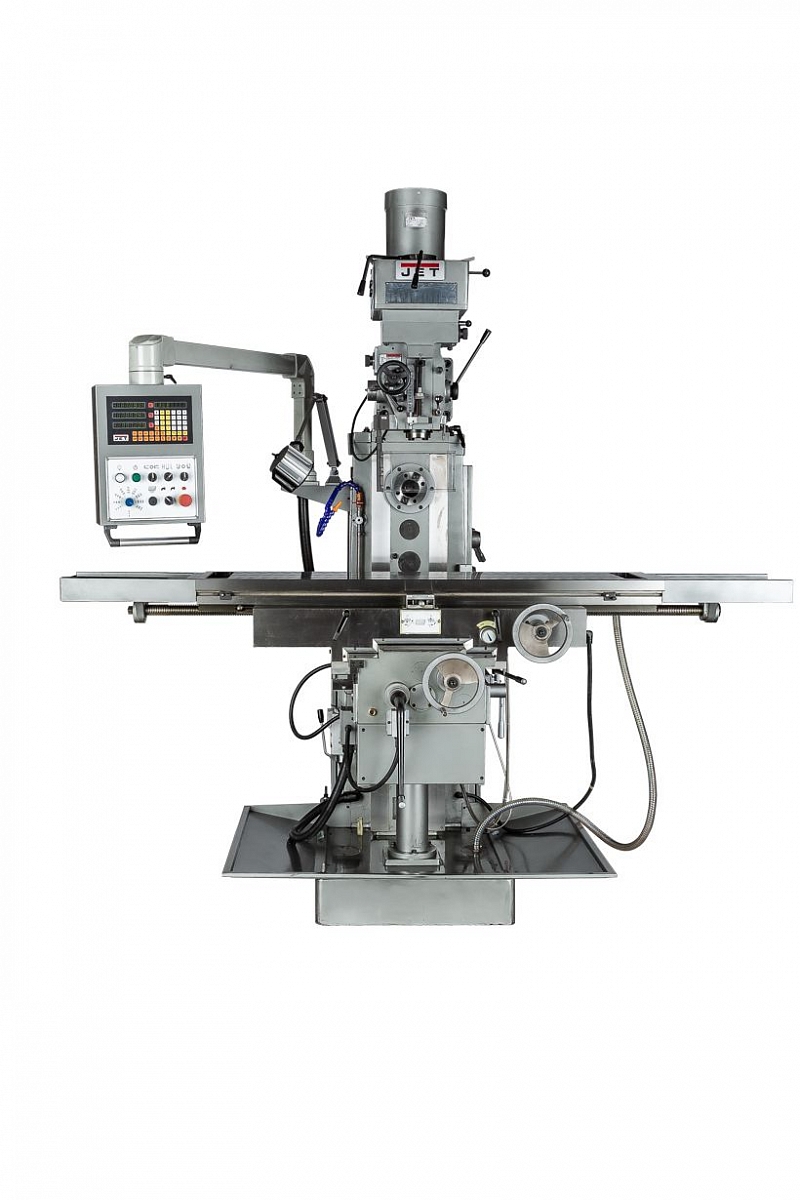

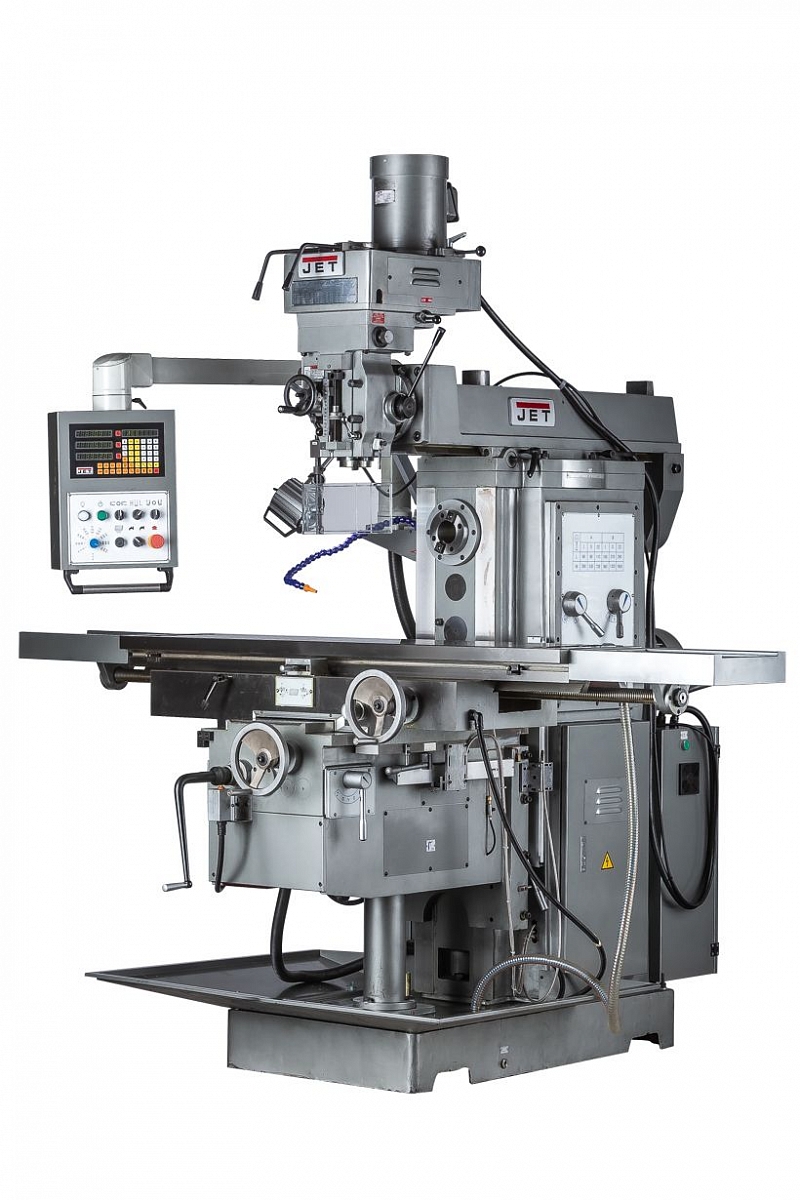

JET JMD-1463 TSX DRO Широкоуниверсальный фрезерный станок

Описание

Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-1463 TSX DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

На станке JMD-1463 TSX DRO можно производить сверление отверстий до диаметра 40 мм и фрезеровать концевыми фрезами до диаметра 25 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 58-5000 / 60-1800 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 200 до 650 мм, горизонтальный шпиндель-стол – от 50 до 450мм.

Выбор скоростей вертикального шпинделя осуществляется с помощью вариаторной коробки скоростей и имеет 2 диапазона, по 10 скоростей в каждом. 1-й диапазон – пониженный, имеет скорости: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й диапазон – повышенный, со скоростями: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000.

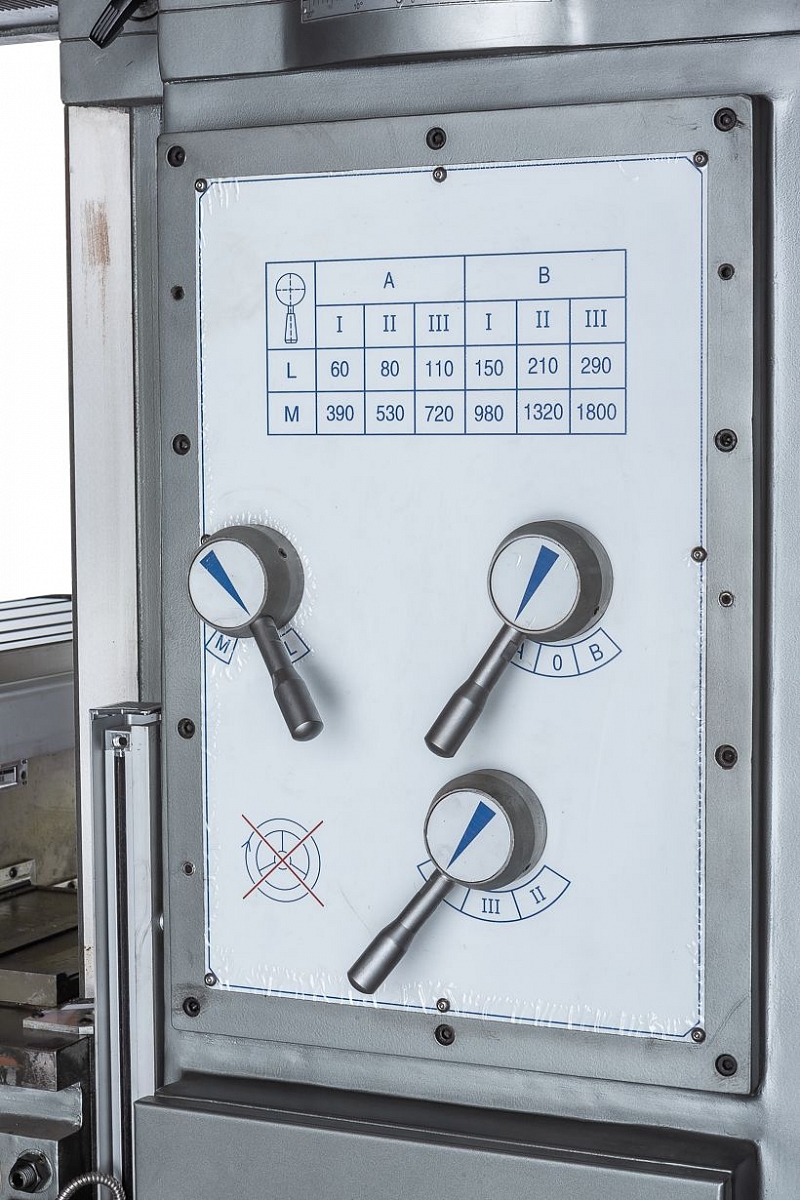

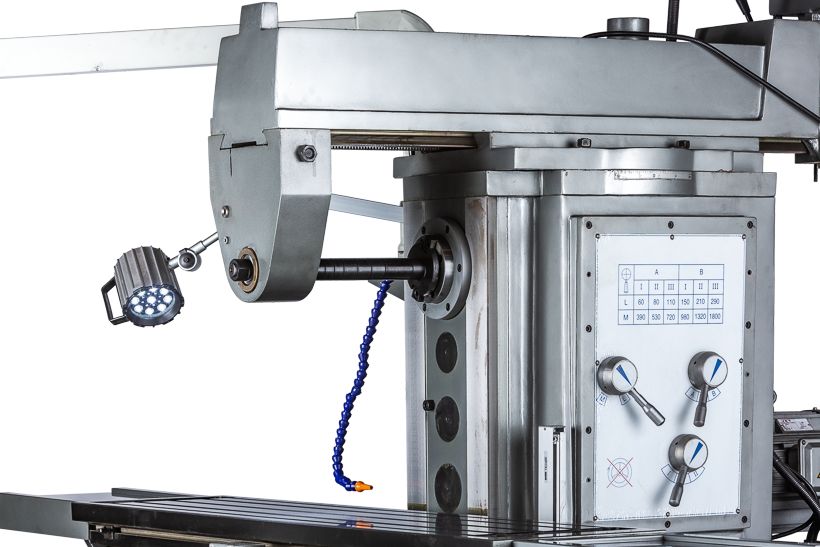

Скорость вращения горизонтального шпинделя изменяется в диапазоне от 60 до 1800 об/мин и имеет 12 предустановленных скоростей.

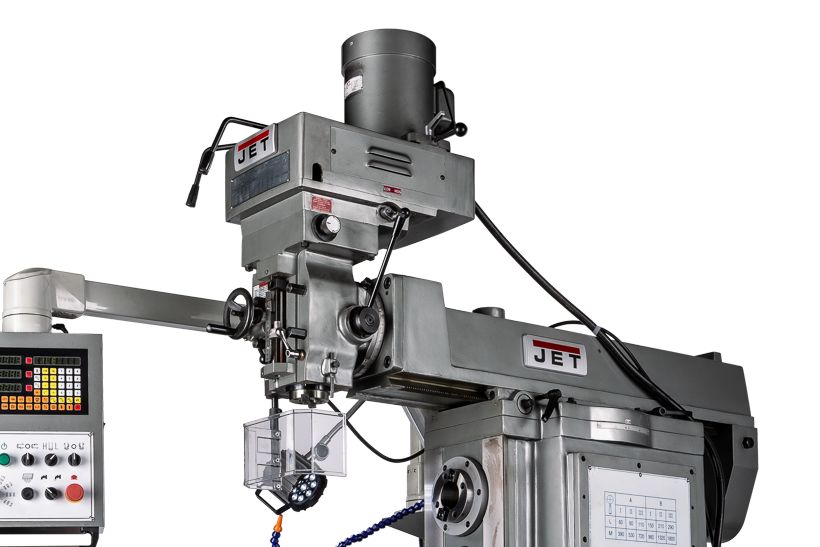

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90°.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

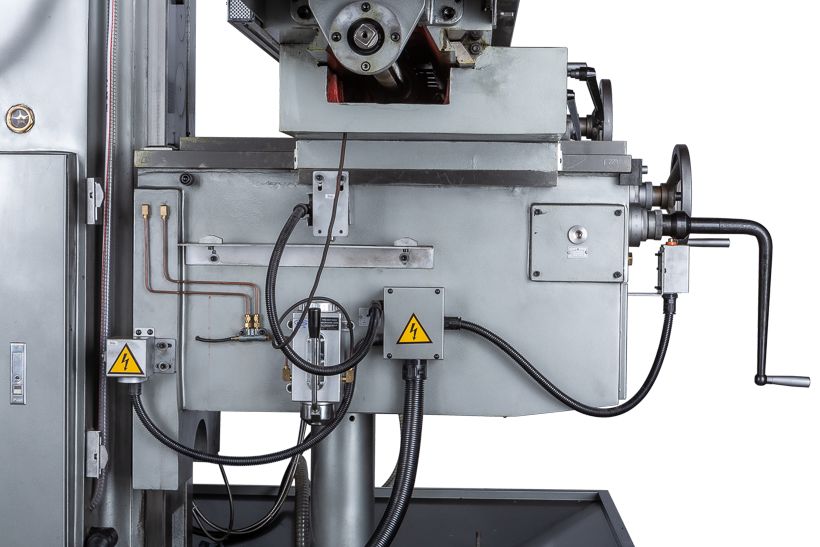

Для повышения точности и скорости обработки деталей, широкоуниверсальный станок JMD-1463 TSX DRO оснащен Устройством цифровой индикации (УЦИ) с дискретностью в 5 микрон и устройством автоматической подачи по осям X, Y и Z, с приводом от серводвигателя переменного тока с максимальным крутящим моментом 10Nm. Пиноль шпинделя, также имеет функцию автоматической подачи, с 3-мя предустановленными скоростями 0,04/0,08/0,15 мм/об.

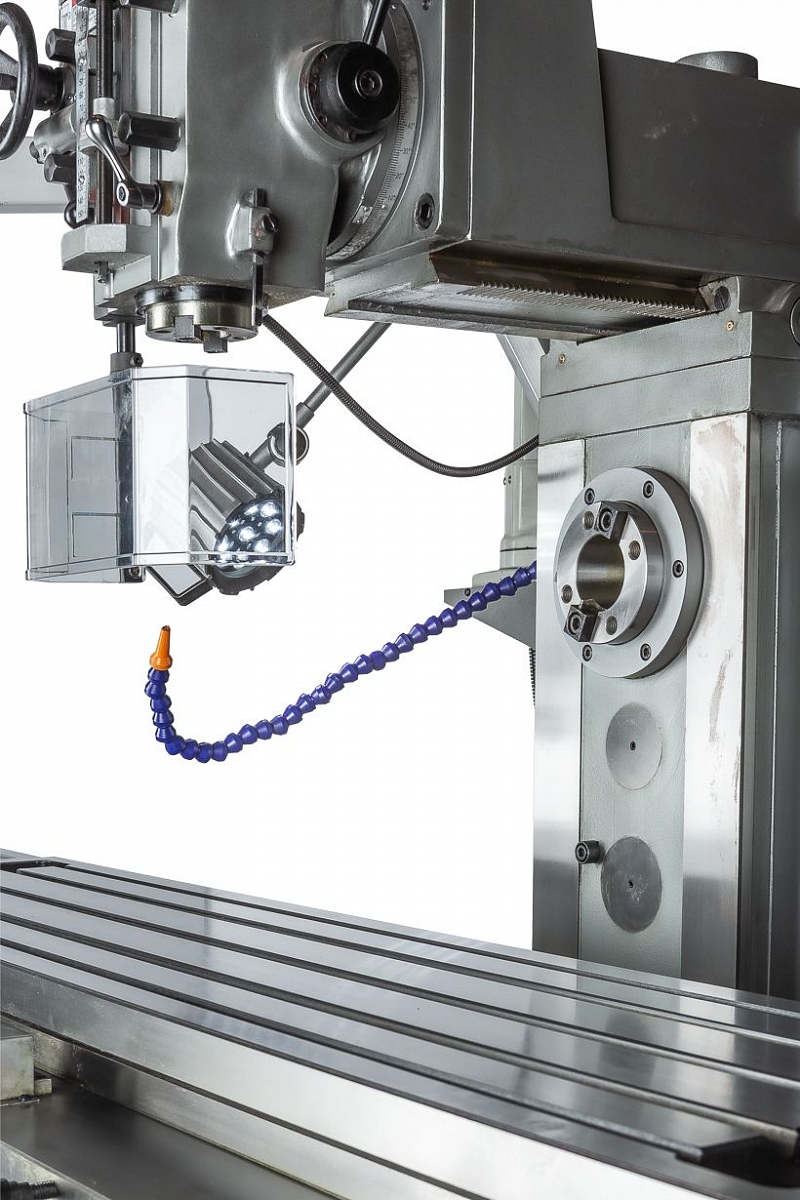

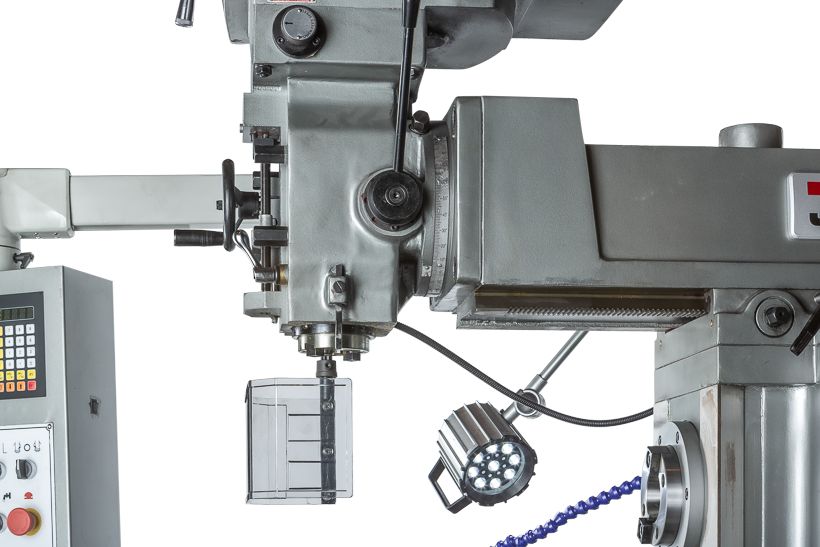

Станок оснащен системой подачи СОЖ с помпой мощностью 90Вт и скоростью потока 25 л/мин. Также имеет защитный экран с концевым выключателем, лампу освещения рабочей зоны и ряд других полезных опций.

• Вертикальный и горизонтальный шпиндели
• Мощный двигатель вертикального шпинделя c широким диапазоном частоты вращения
• Максимальная частота вращения 5000 об/мин для высококачественной обработки цветных металлов
• Наклон фрезерной головки влево/вправо ±90⁰
• Микро подача по оси Z с ограничителем глубины сверления

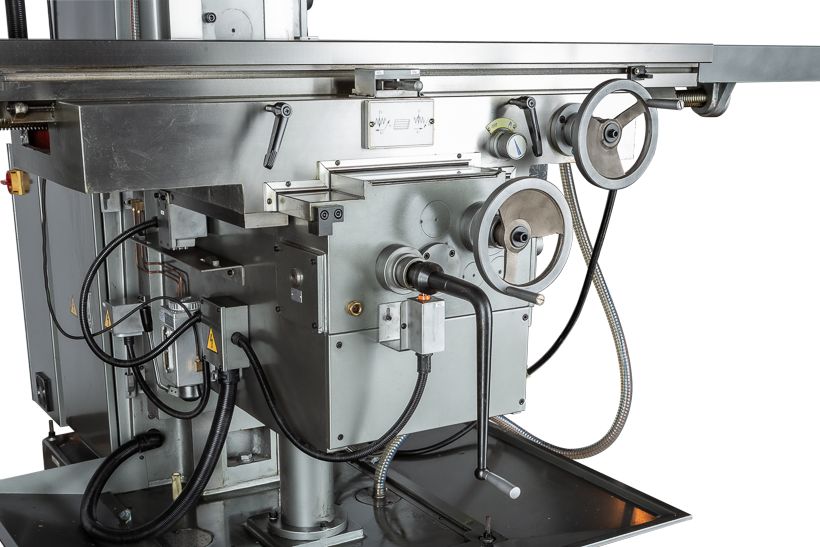

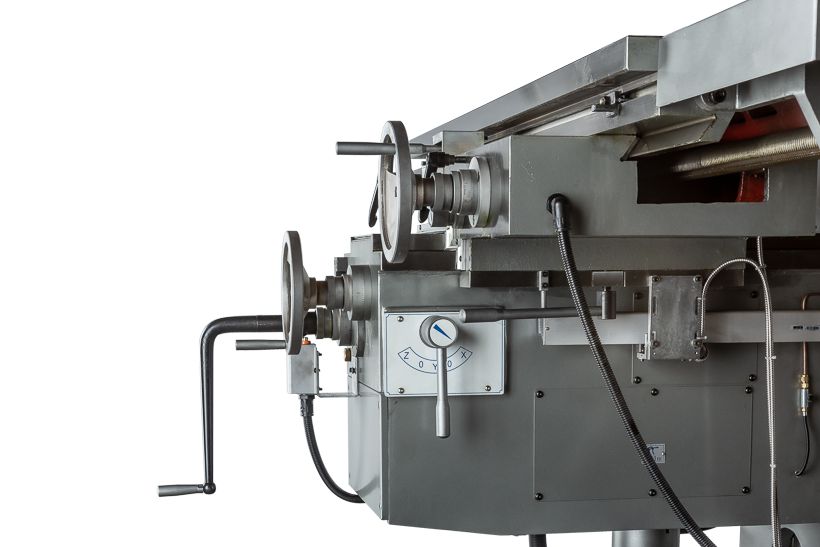

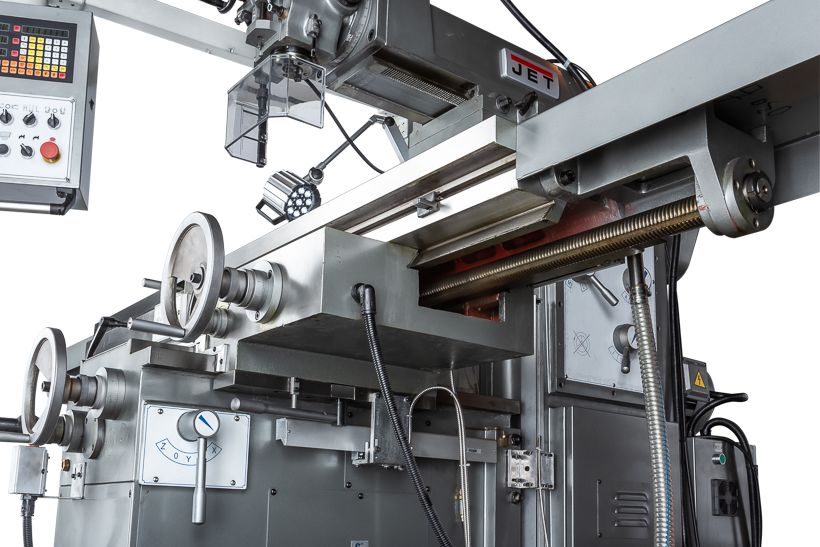

• Автоматическая подача по осям X, Y, Z приводным серводвигателем с высоким крутящим моментом

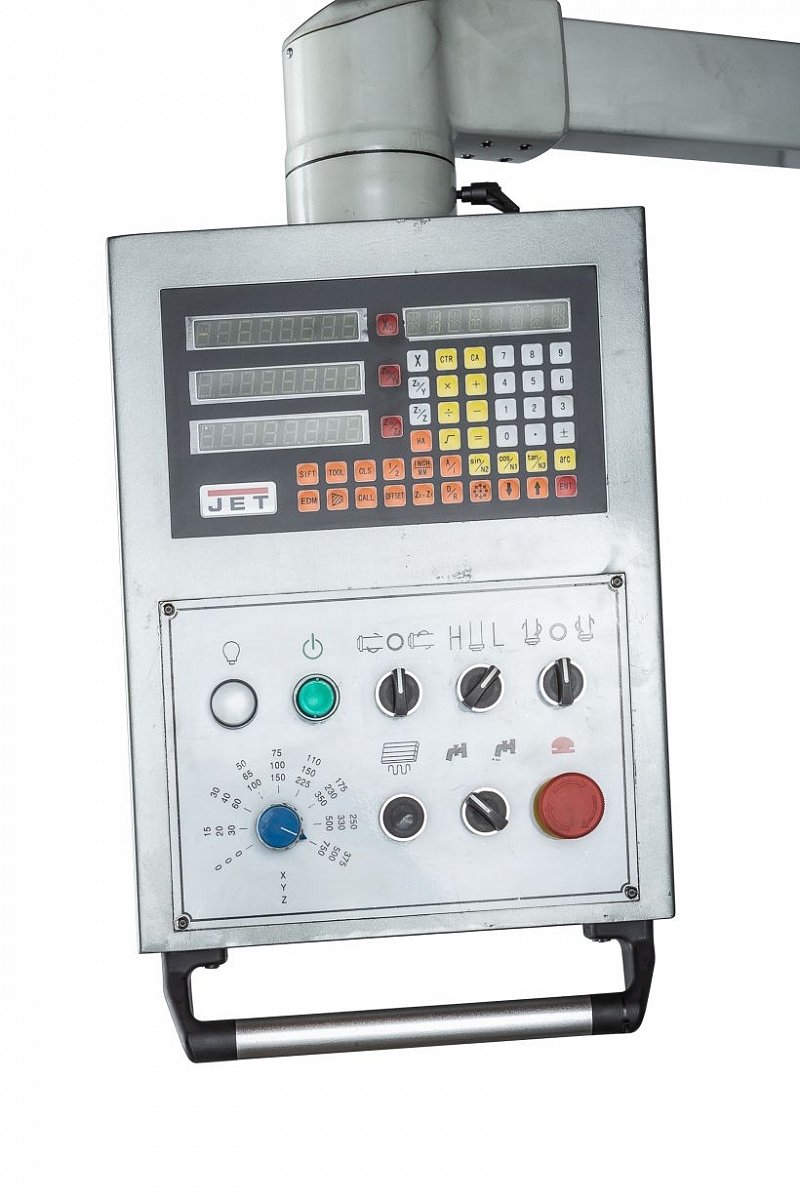

• Центральный пульт оператора с включением реверса
• УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
• Встроенная система подвода СОЖ

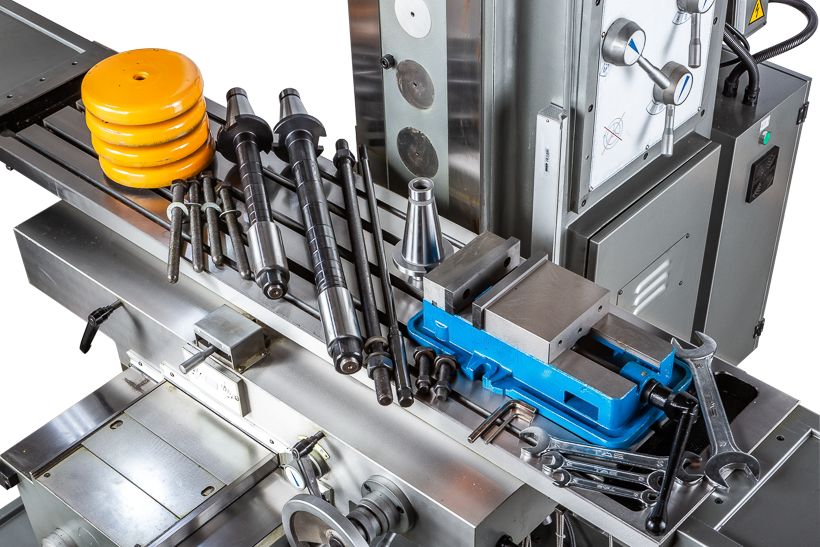

• Шомпол М24 – 1шт.
• Оправка ISO50/MК4 – 1шт.
• Шестигранные ключи 5 и 10мм
• Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
• Оправка горизонтального шпинделя Ф32мм со шпоночным пазом – 1шт.
• Рожковый ключ 14-17 – 1 шт.
• Рожковый ключ 27-30 – 1 шт.
• Рожковый ключ 36-41 – 1 шт.
• Машинные тиски
• Инструкция по эксплуатации
