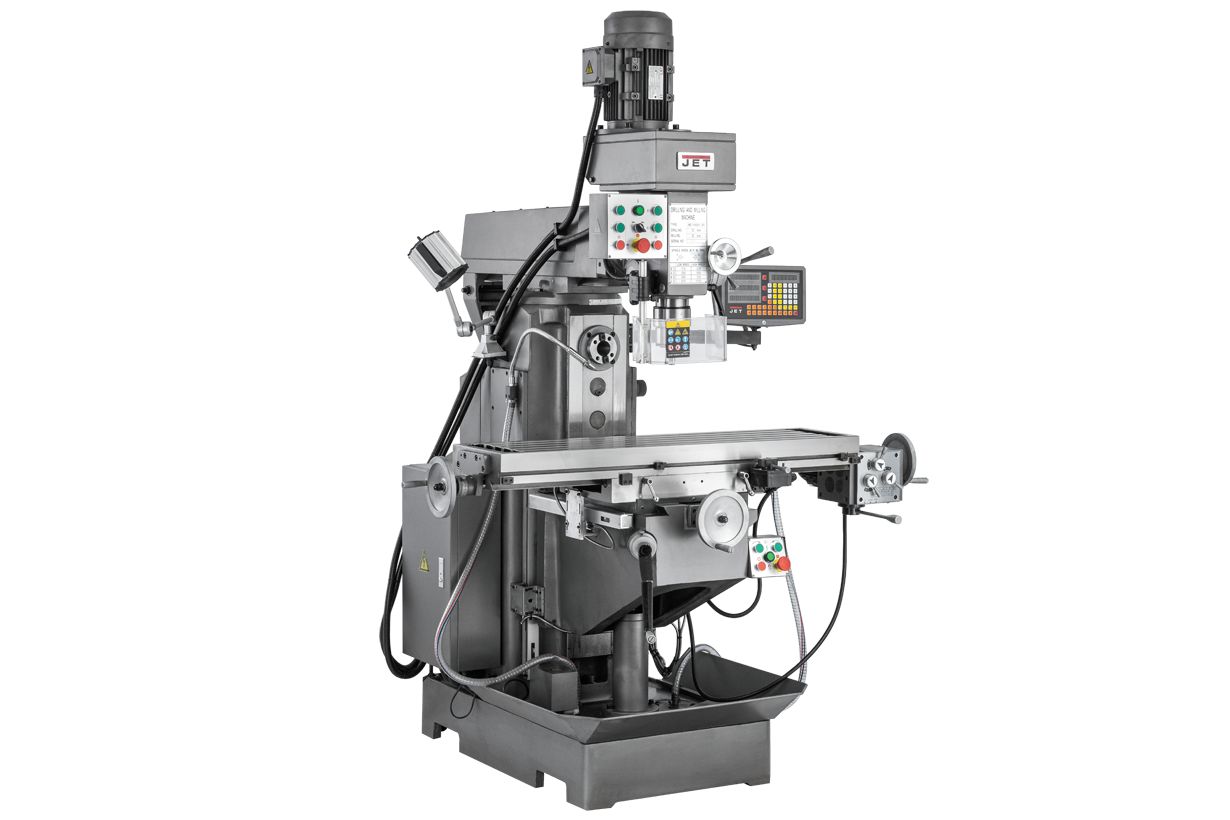

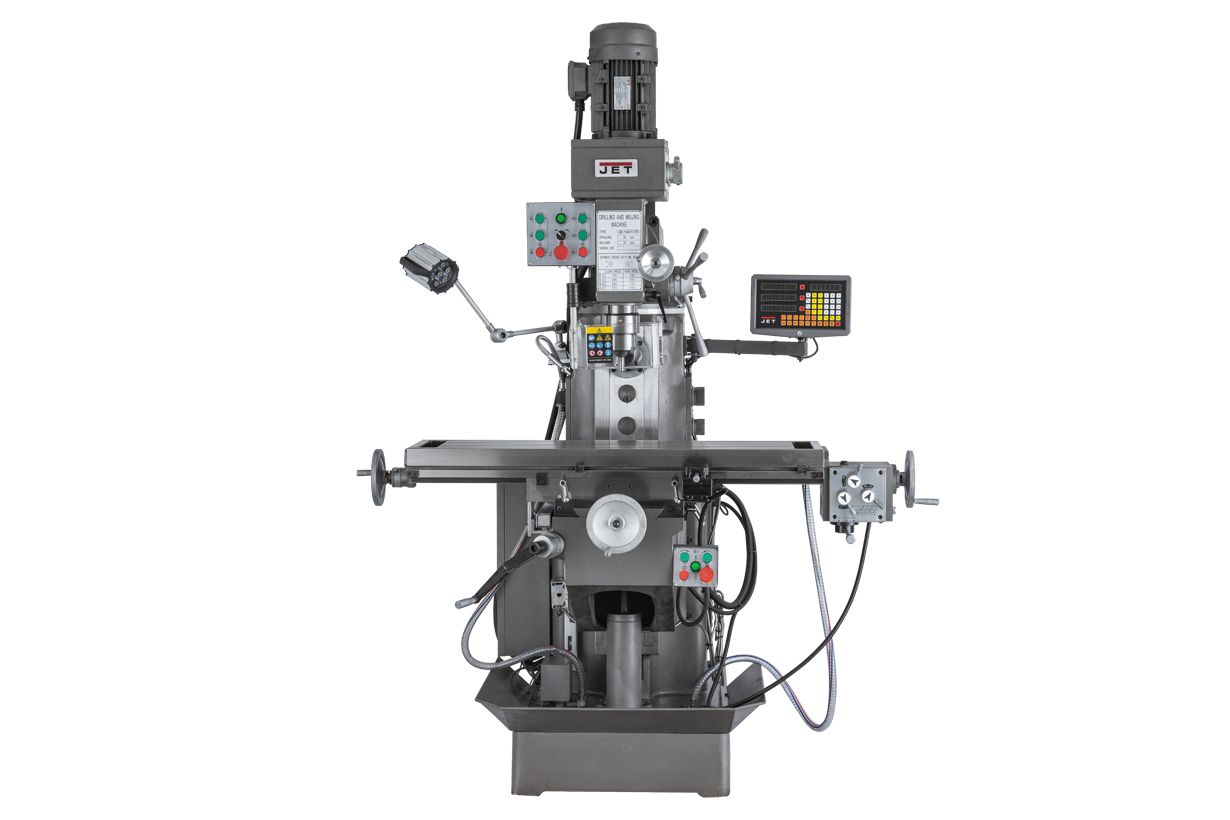

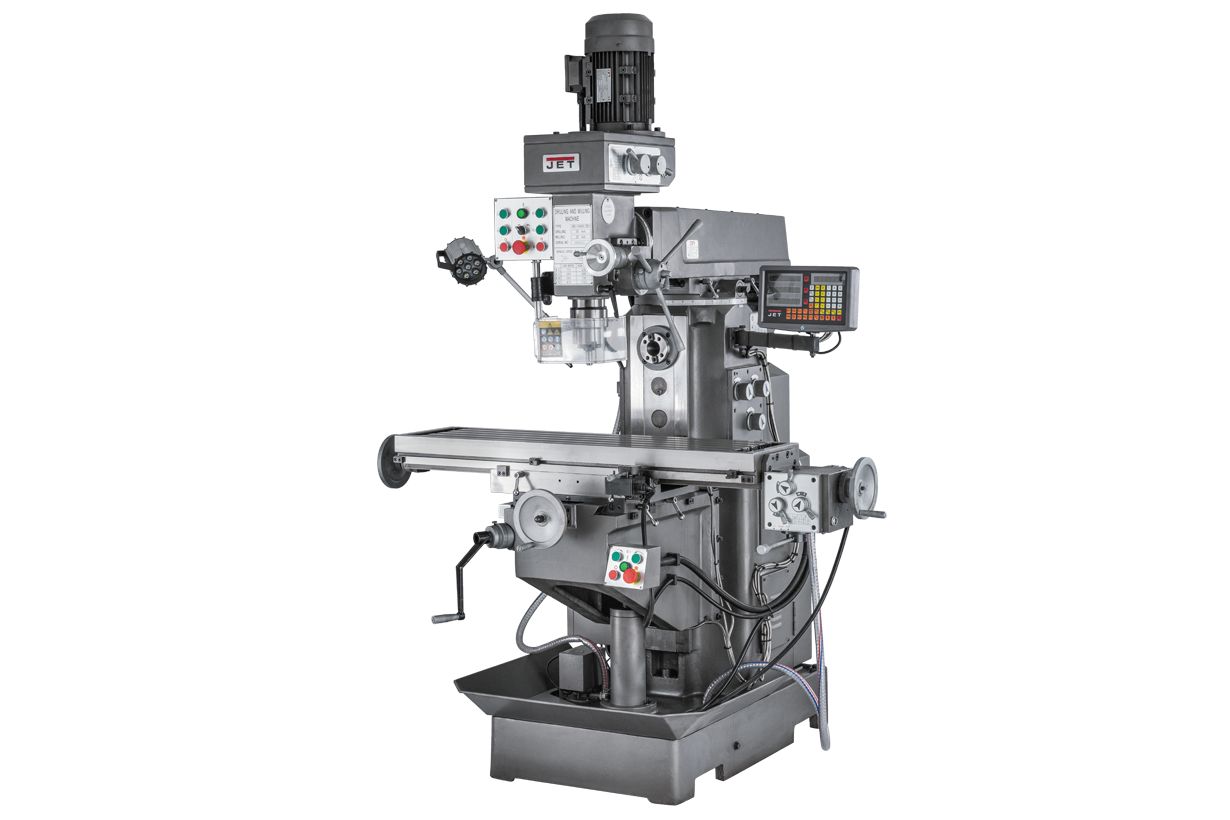

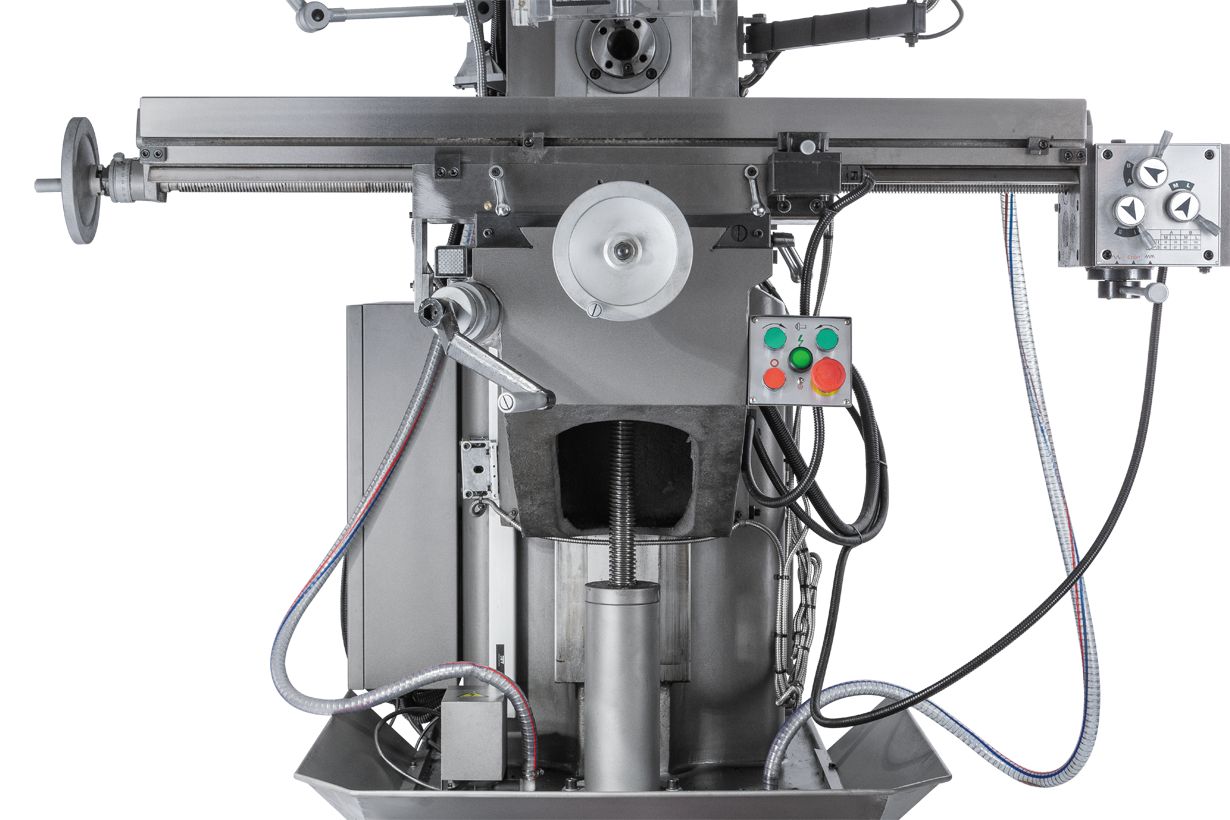

JET JMD-1144GHV DRO Широкоуниверсальный фрезерный станок

Описание

Широкоуниверсальный консольно-фрезерный станок JET JMD-1144GHV DRO, благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене интересен широкому кругу потребителей. Это более продвинутая модель в сравнении с моделями JMD-939

Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

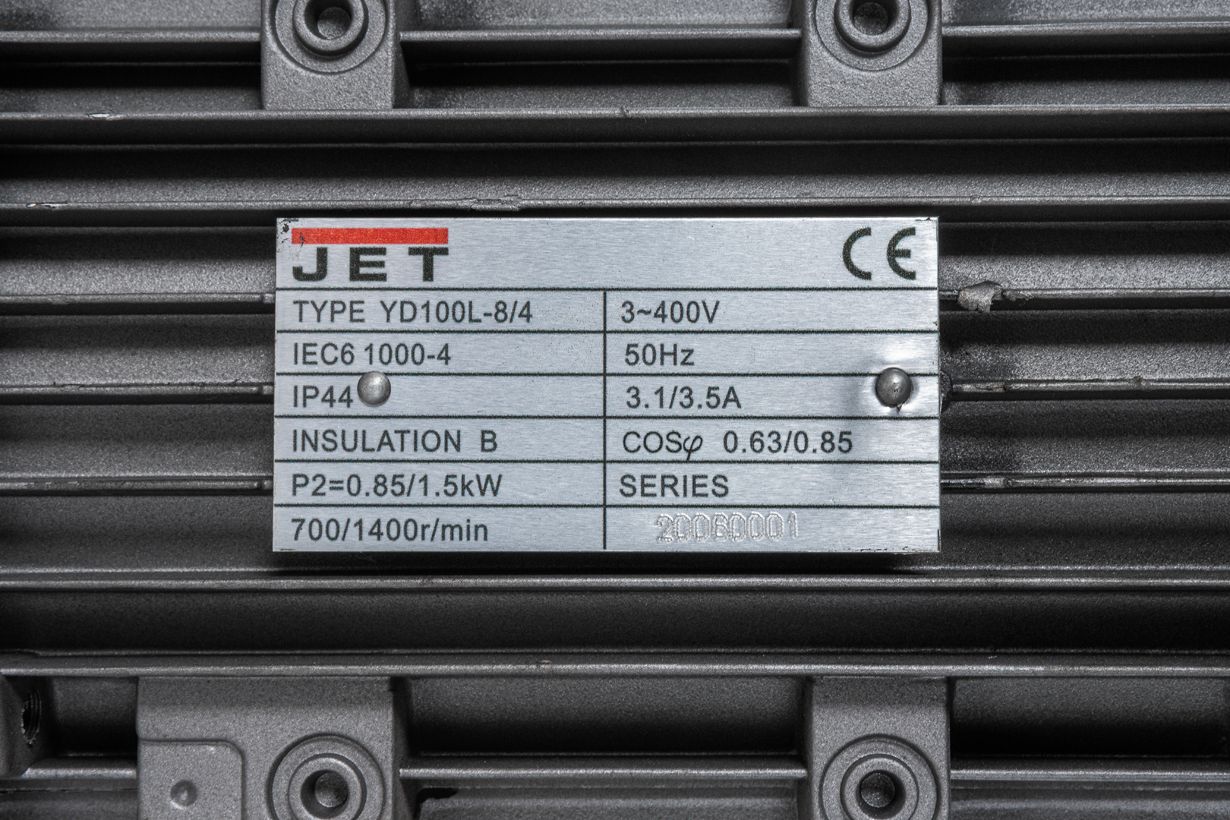

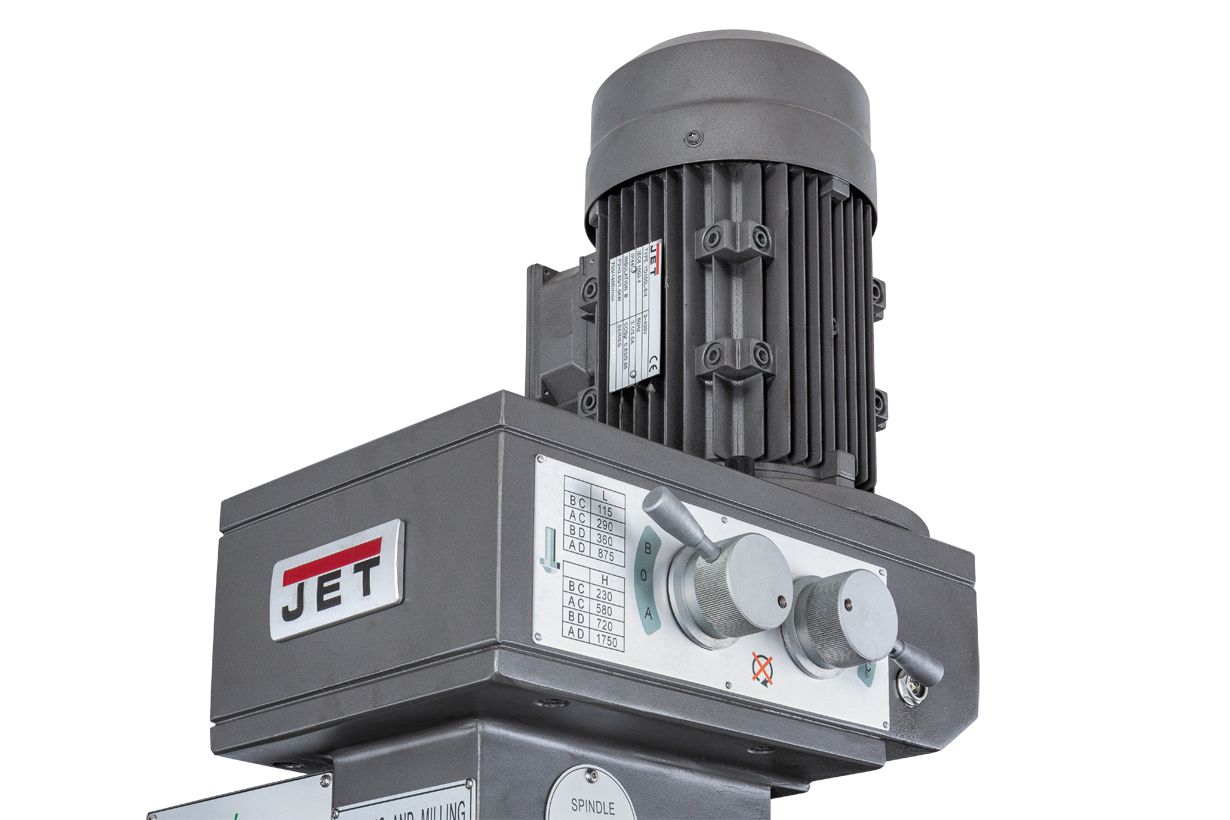

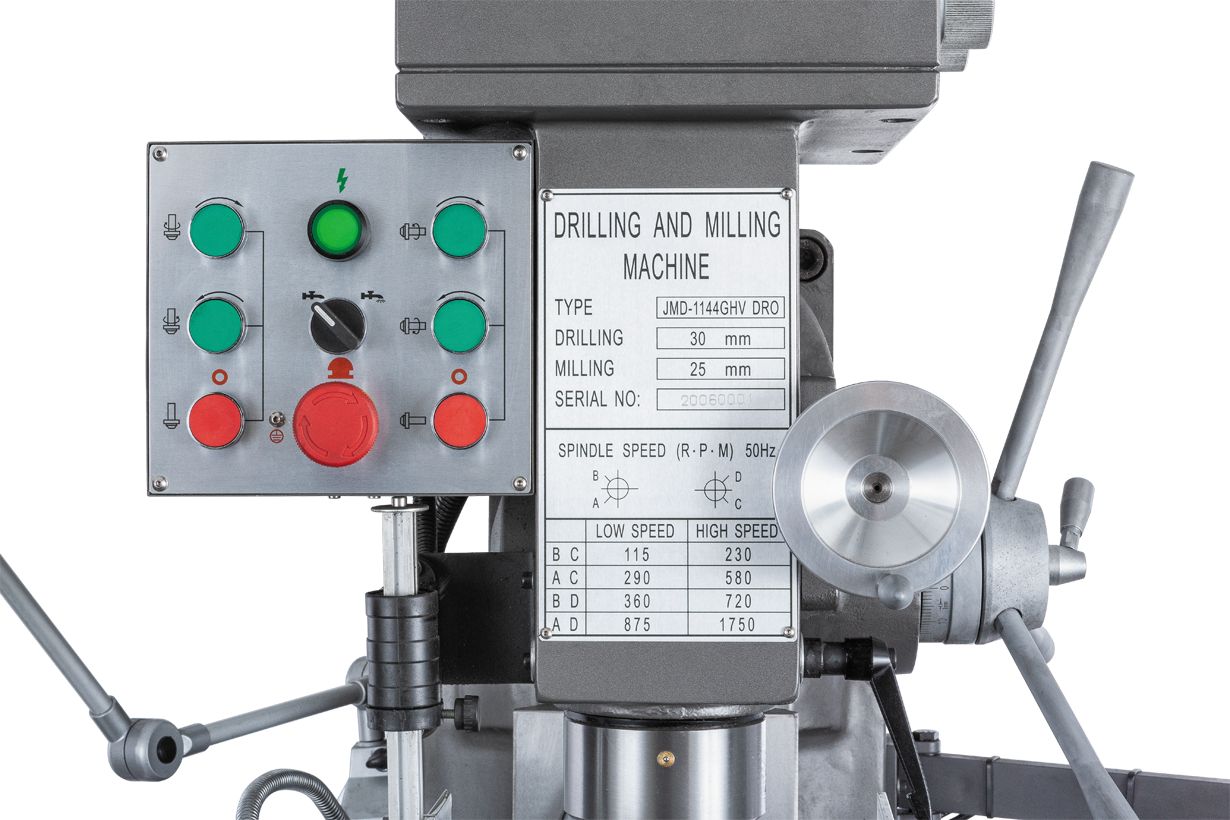

На станке JET JMD-1144GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный шпиндель мощностью 1,5 кВт и горизонтальный шпиндель 2,2кВт со скоростями вращения в диапазонах 115-1750 и 40-1300 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 420 мм, вертикальным шпинделем до колонны от 200 до 650 мм; горизонтальный шпиндель-стол – от 15 до 365мм. Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 115, 230, 290, 360, 580, 720, 875, 1750 об/мин.

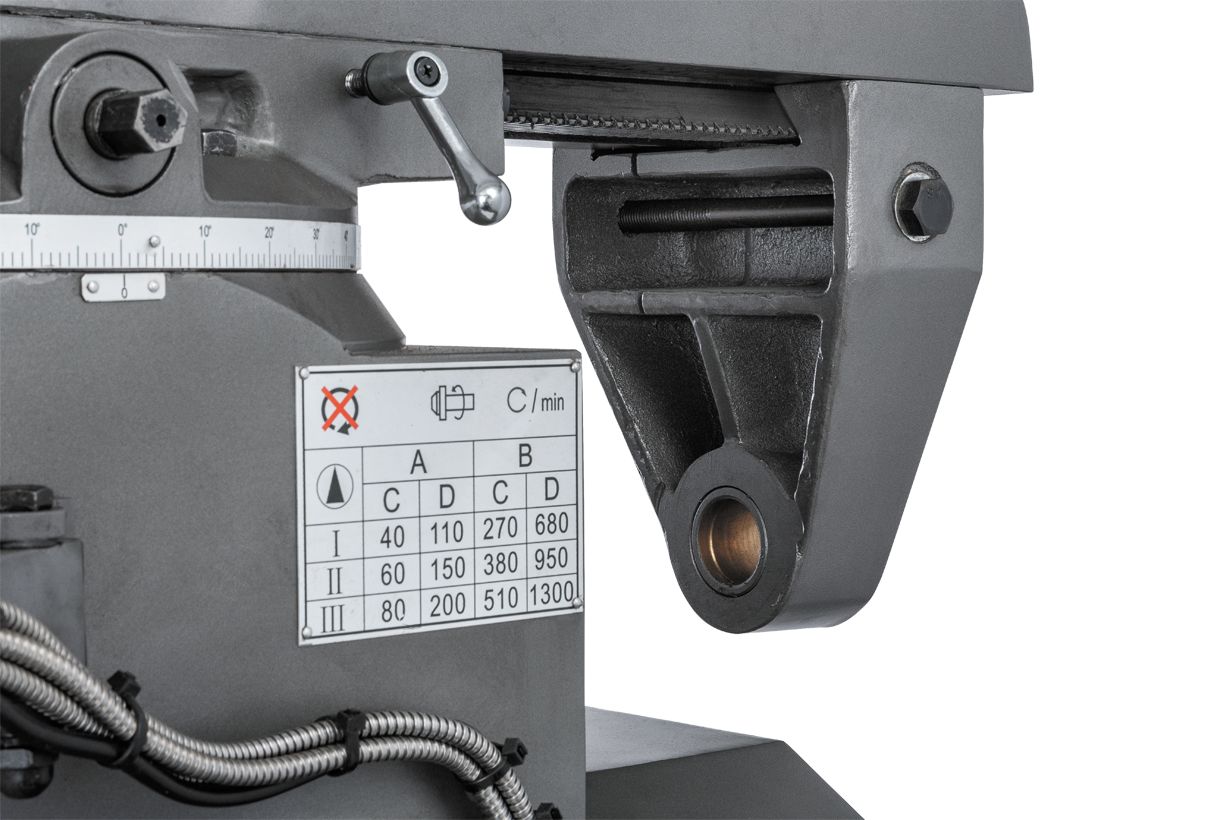

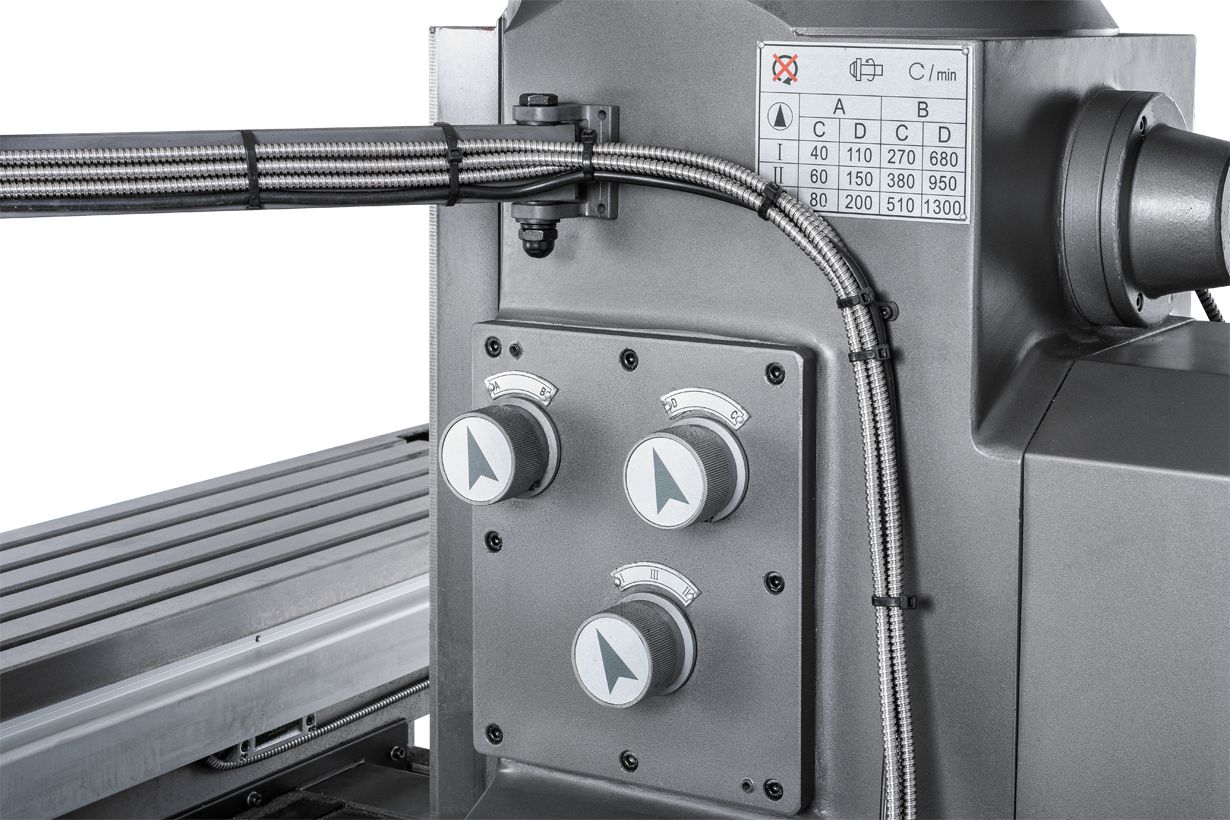

Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин.

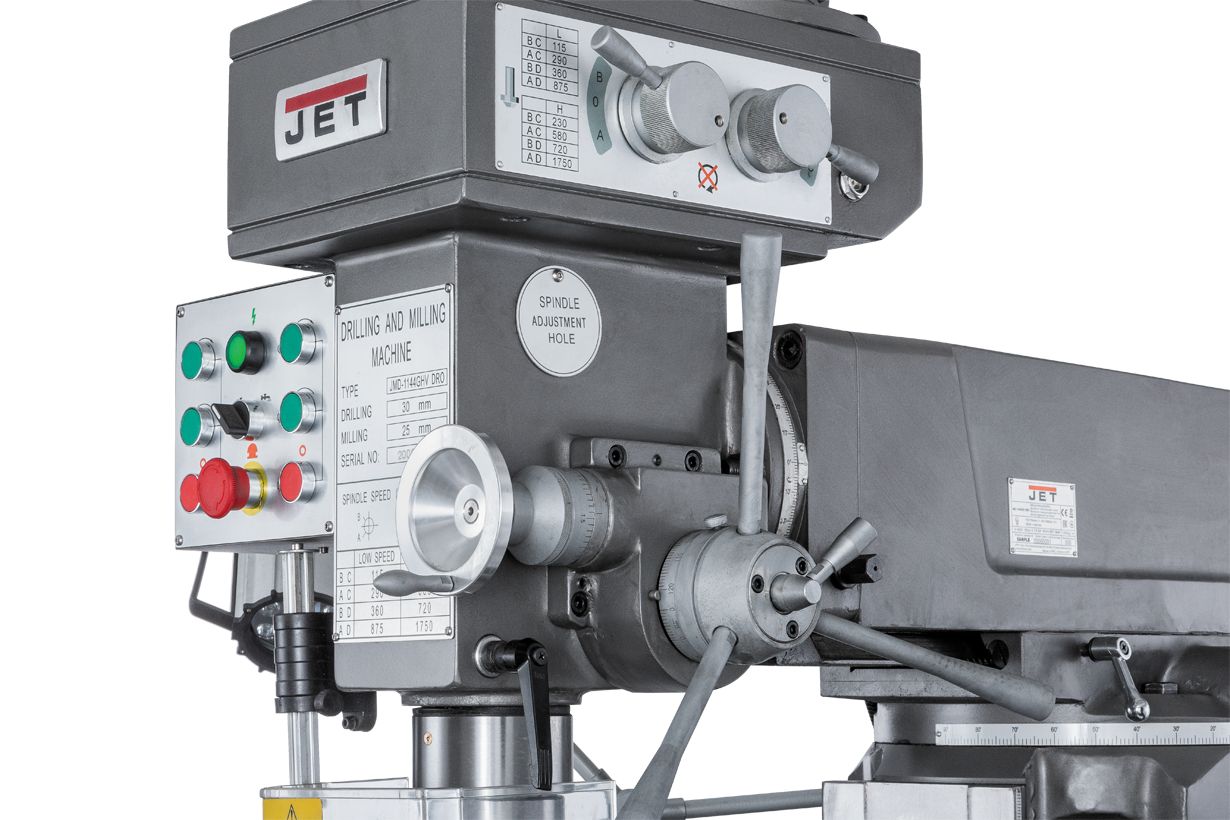

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.

Горизонтальный и вертикальный шпиндели имеют функцию реверса.

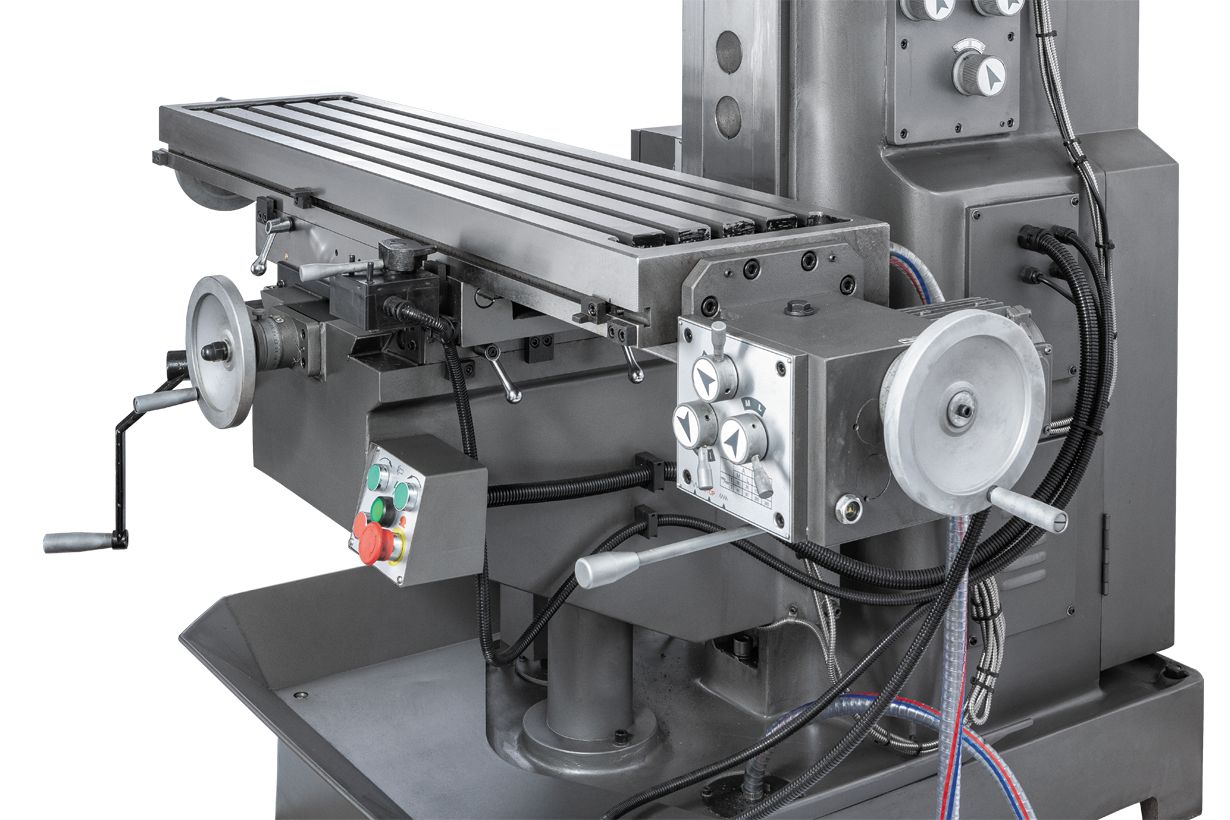

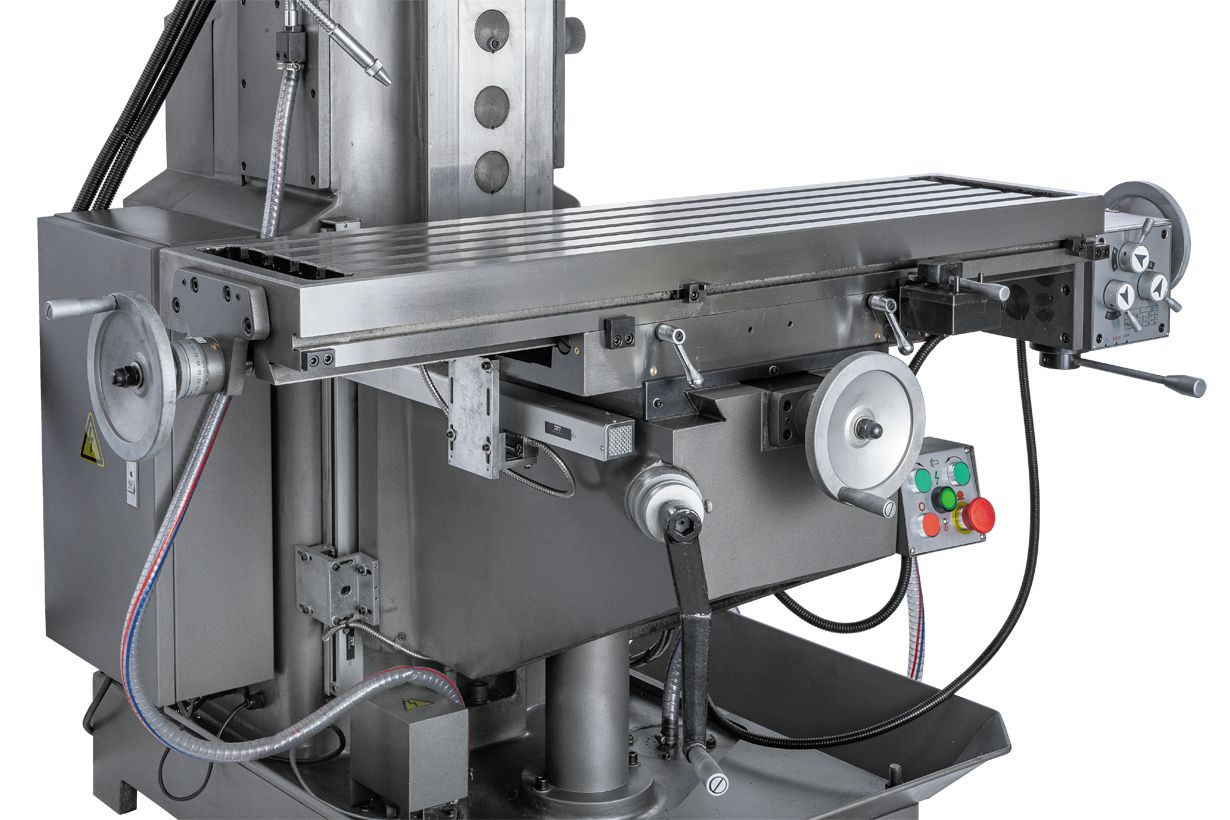

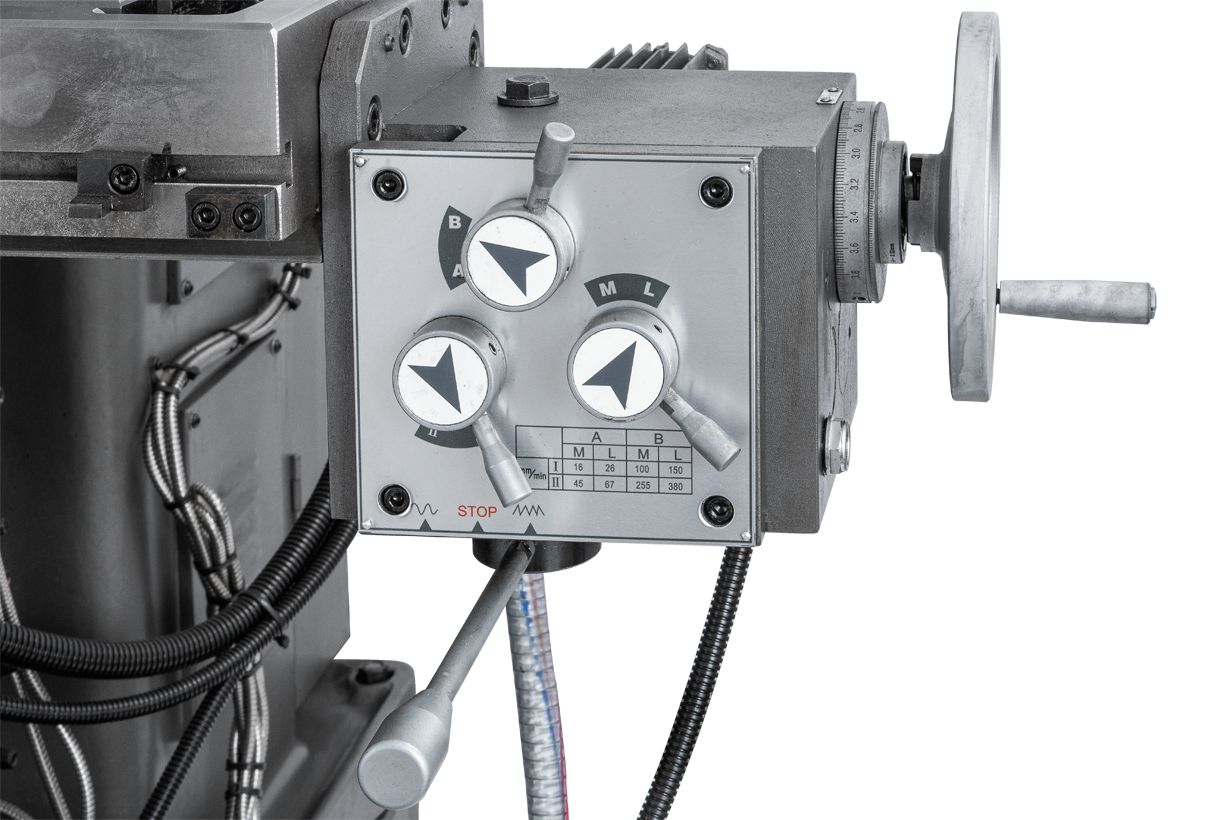

Рабочий стол станка имеет размер 1120х280 мм, ход стола по осям Х и Y – 600х270мм. Для осуществления автоматической подачи стола по оси X станок оснащен коробкой скоростей с 8-мью скоростями: 16, 26, 45, 67, 100, 150, 255, 380 мм/мин.

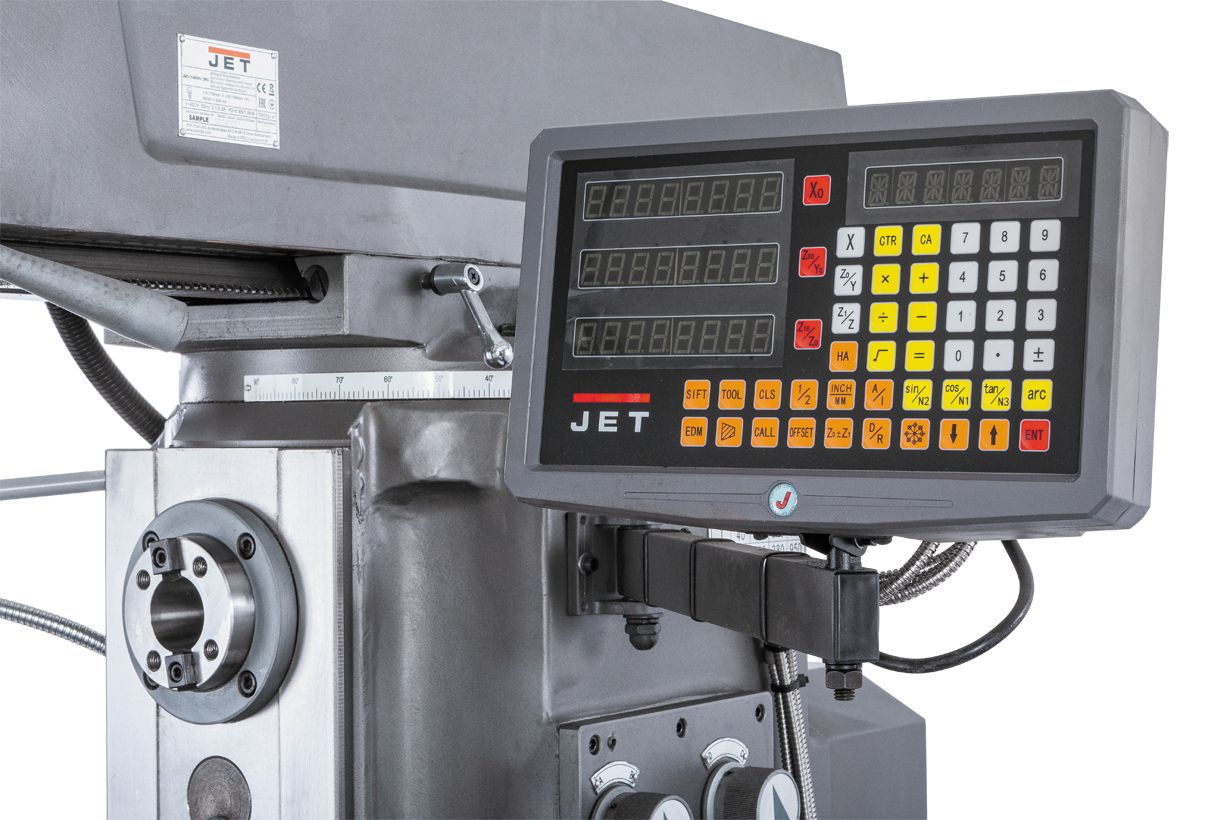

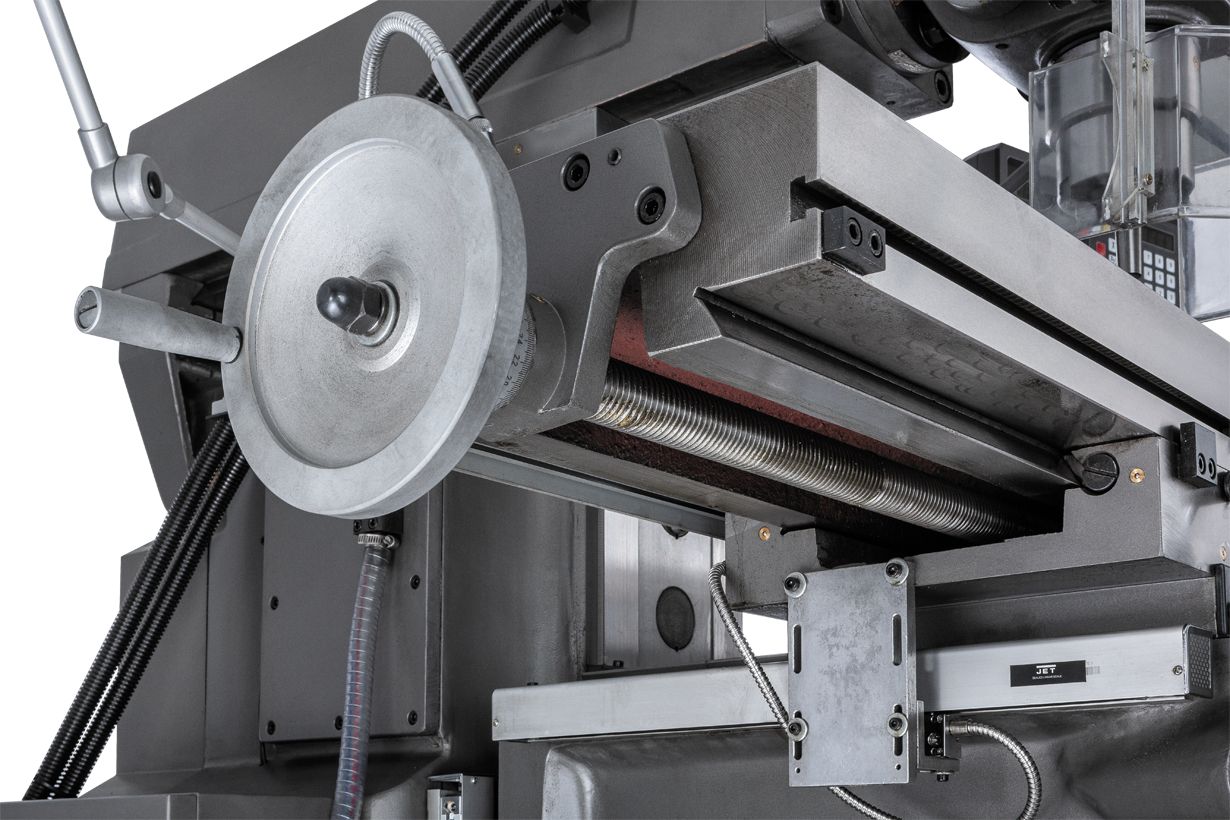

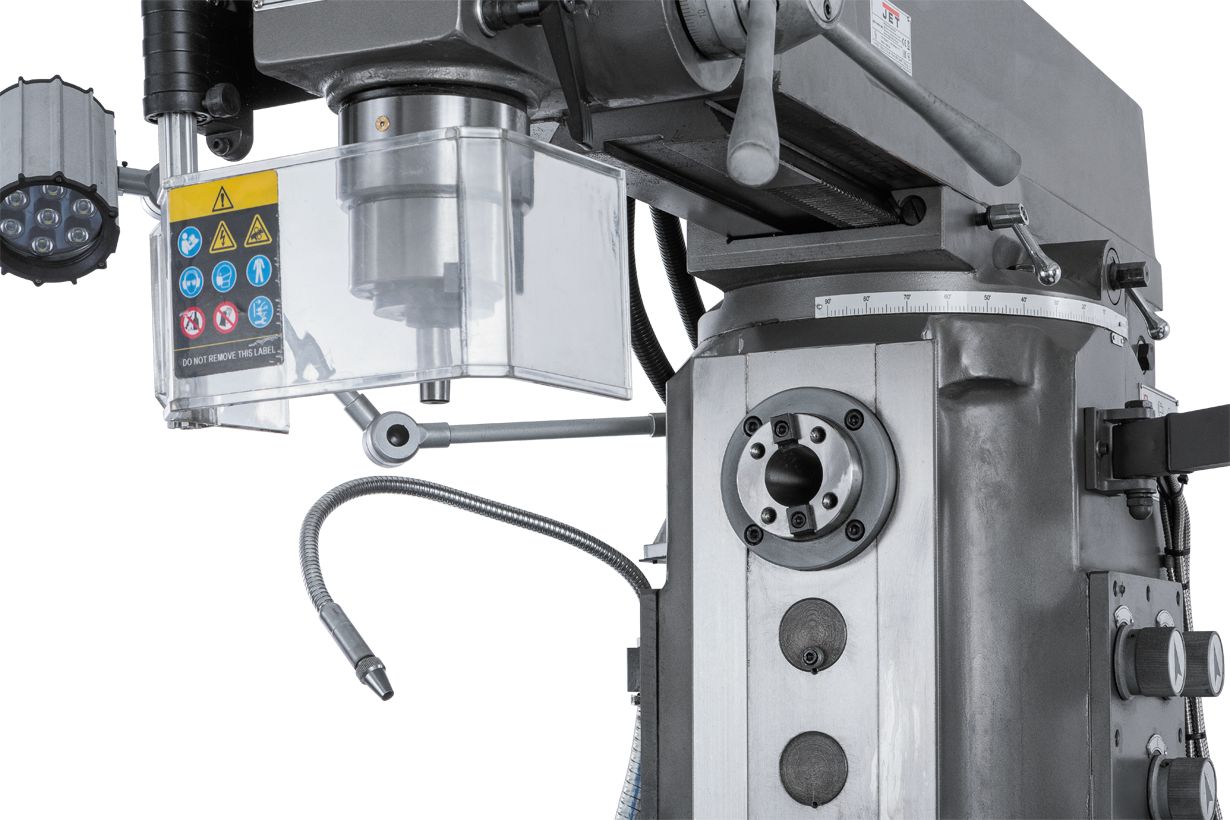

Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций.

• Зажимная тяга (шомпол) М16 – 2 шт.
• Оправка ISO40/MT3 – 1 шт
• Переходная оправка МТ3/МТ2 – 1 шт.
• Дорн ISO40/B18 – 1шт.
• Сверлильный патрон В18/Ф3-16мм – 1 шт.
• Крепежные болты для T-образного паза M14x55 – 2 шт.
• Клин-выколотка – 1 шт.
• Оправка для горизонтального шпинделя ISO40/Ф27 – 1 шт.
• Оправка для горизонтального шпинделя ISO40/Ф22 – 1 шт.
• Шестигранные ключи (3, 4, 5, 6) – 1 комплект
• Рожковые ключи 8/10; 17/19, 22/24 – 1 комплект
• Масленка
• Инструкция по эксплуатации
• Сертификат точности
