JUM-1464VHXL DRO Широкоуниверсальный фрезерный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Широкоуниверсальный фрезерный станок JET JUM-1464 VHXL DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций при производстве деталей мелкими сериями на механо-обрабатывающих, инструментальных и ремонтно-механических участках.

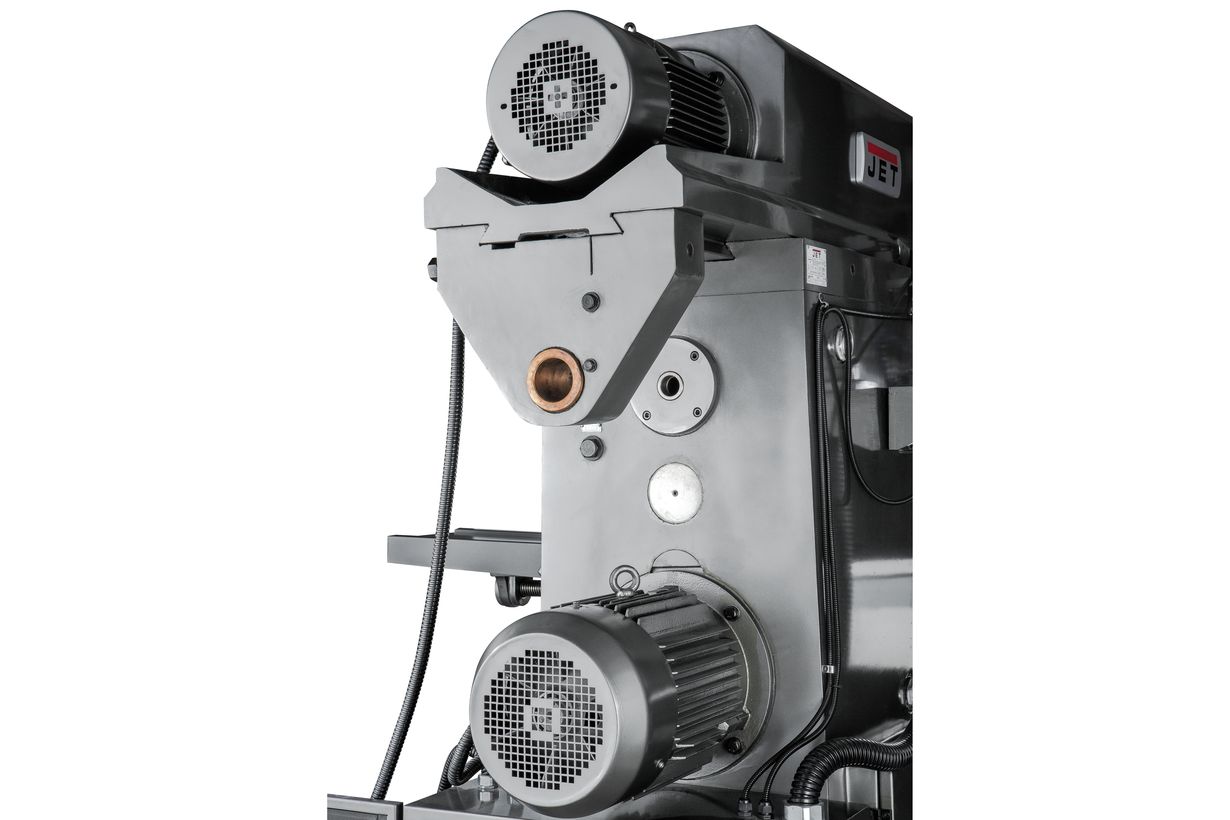

Станок оснащен двигателями мощностью 4кВт для вертикального и 5,5 кВт для горизонтального шпинделя, с большим количеством выбора скоростей, для тяжелой обработки на малых скоростях и точной обработки на высоких оборотах. За точное перемещение по осям X, Y, Z отвечает мощный сервопривод переменного тока c крутящим моментом 10 Нм.

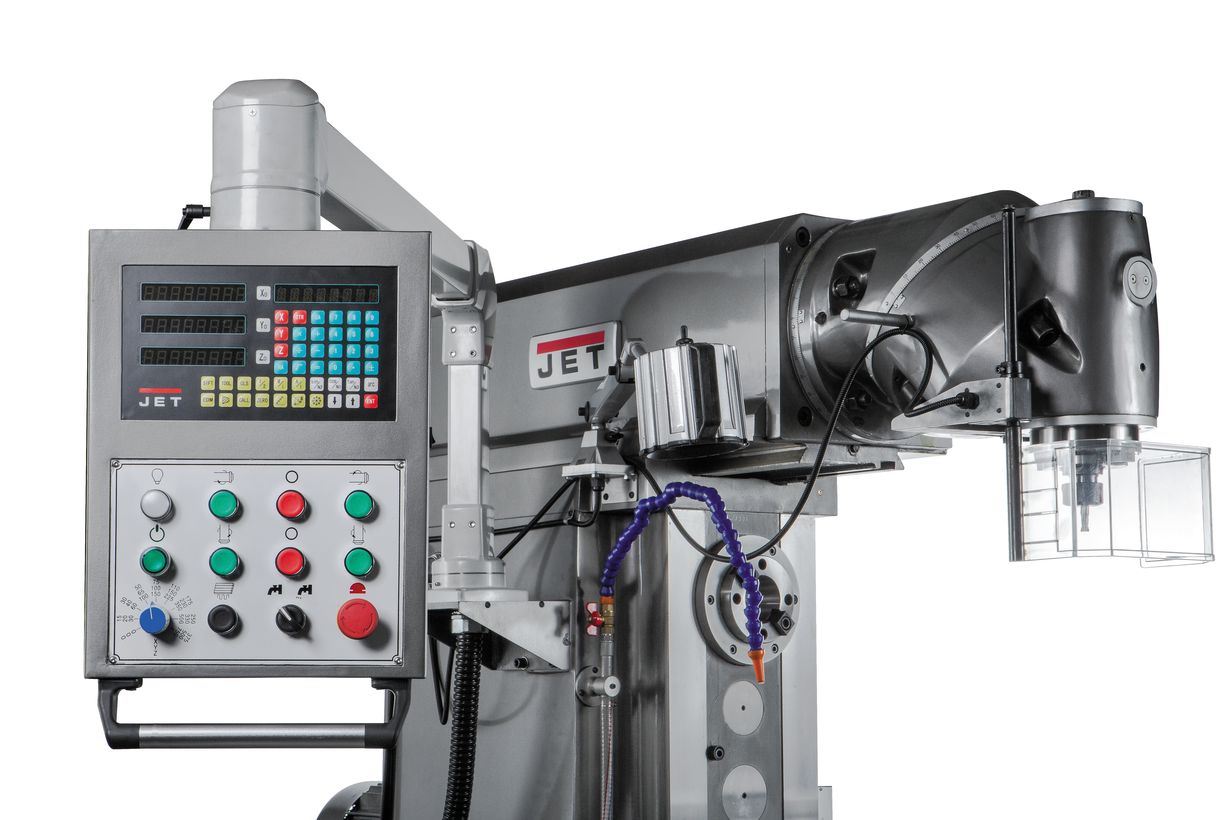

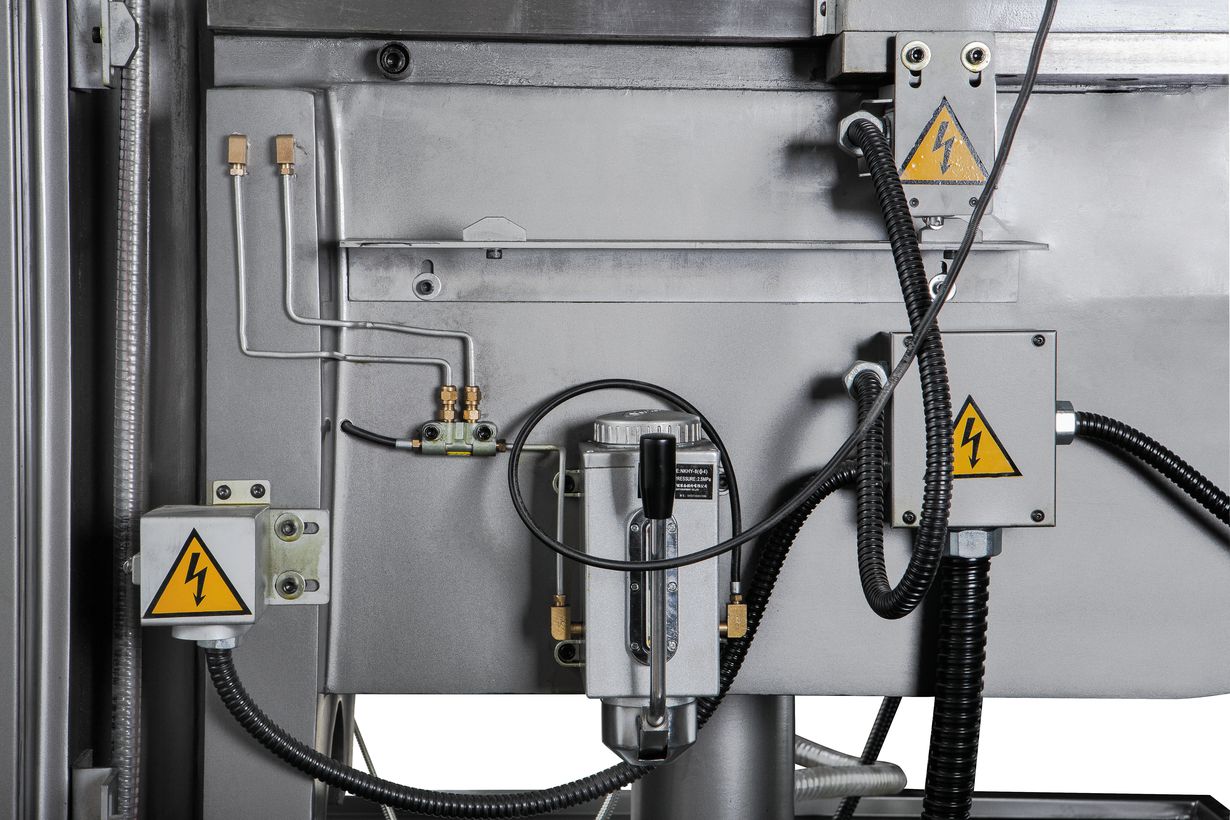

Устройство цифровой индикации (УЦИ), установленное на JUM-1464VHXL DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой автоматической смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
- Широкоуниверсальный фрезерный станок для тяжелых работ

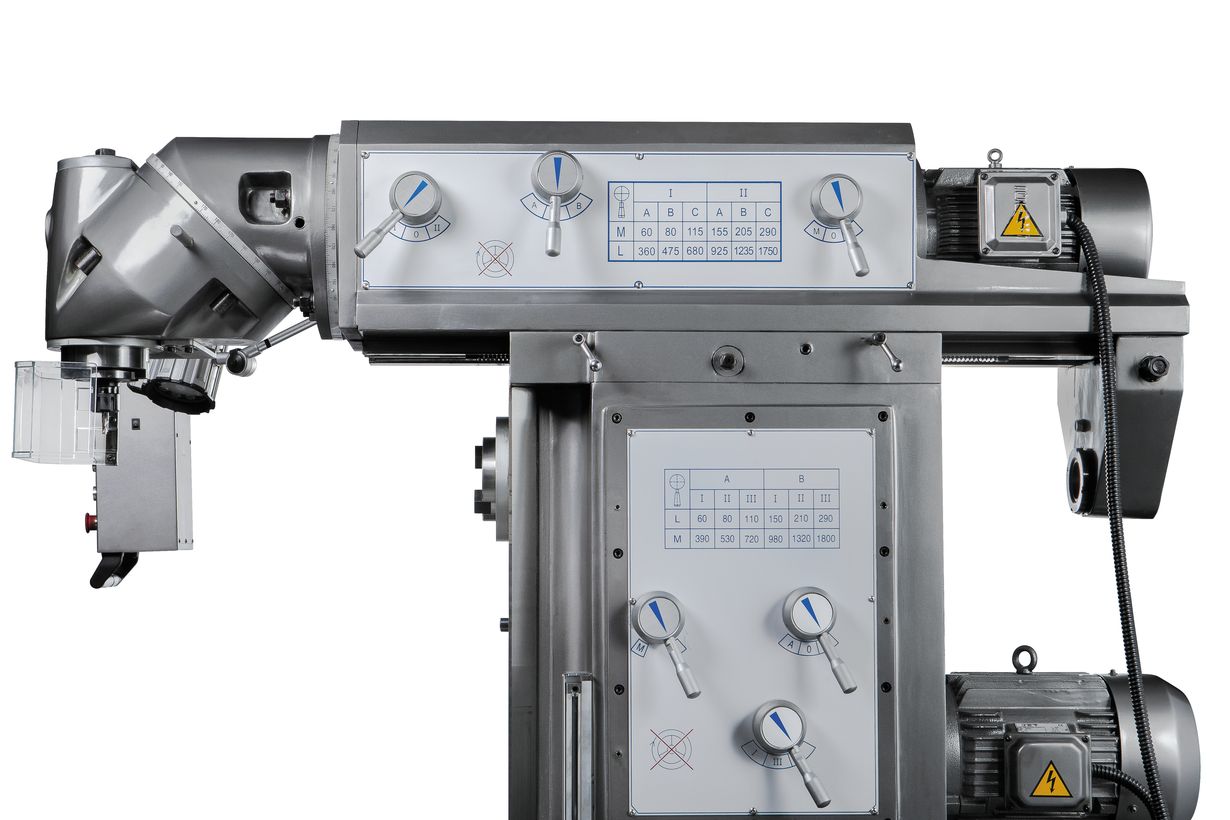

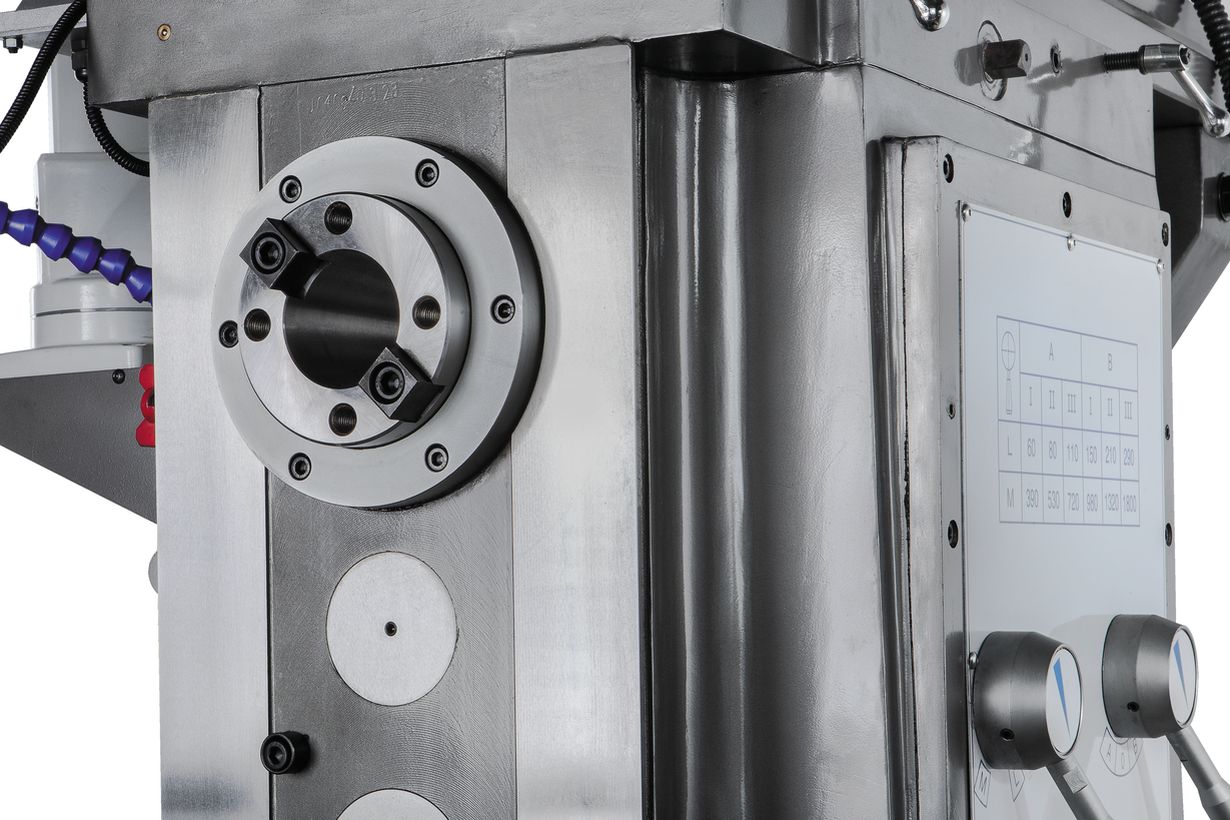

- Горизонтальный и вертикальный шпиндели

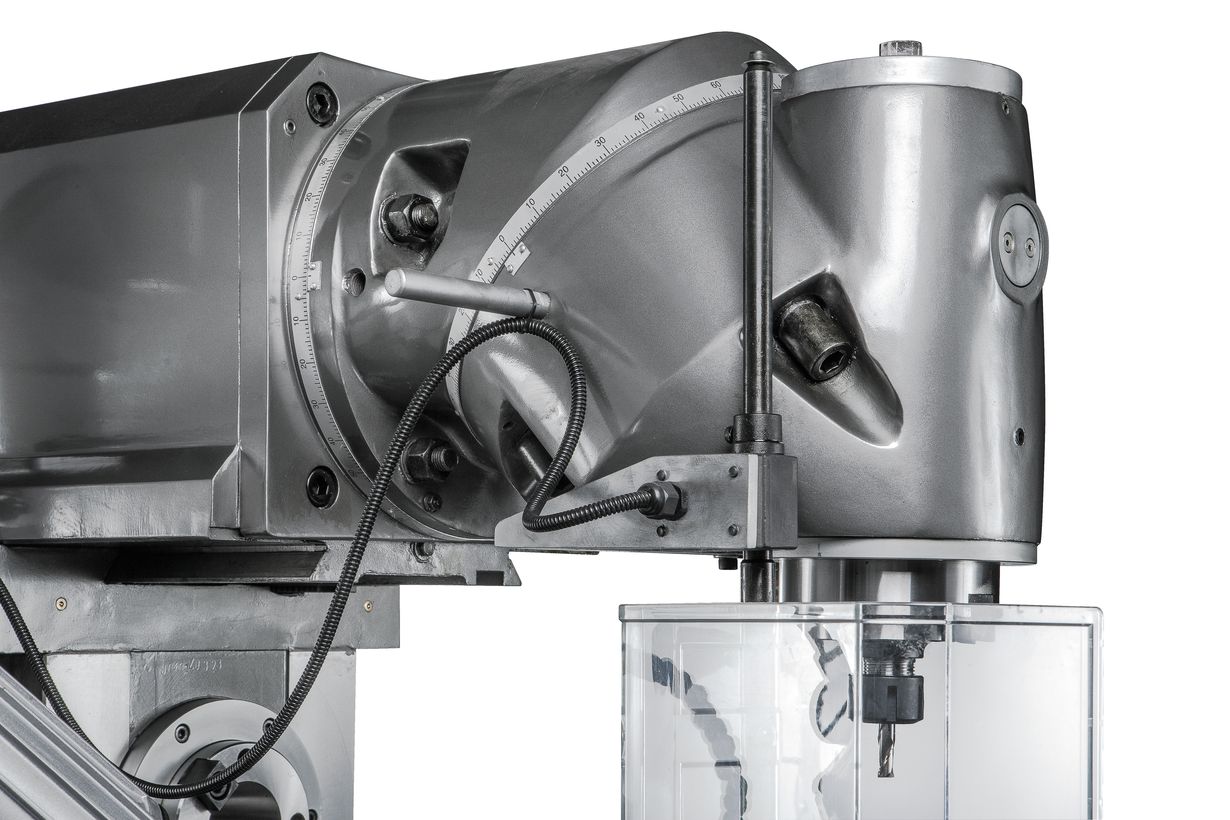

- Жесткая конструкция вертикальной фрезерной головы без пиноли

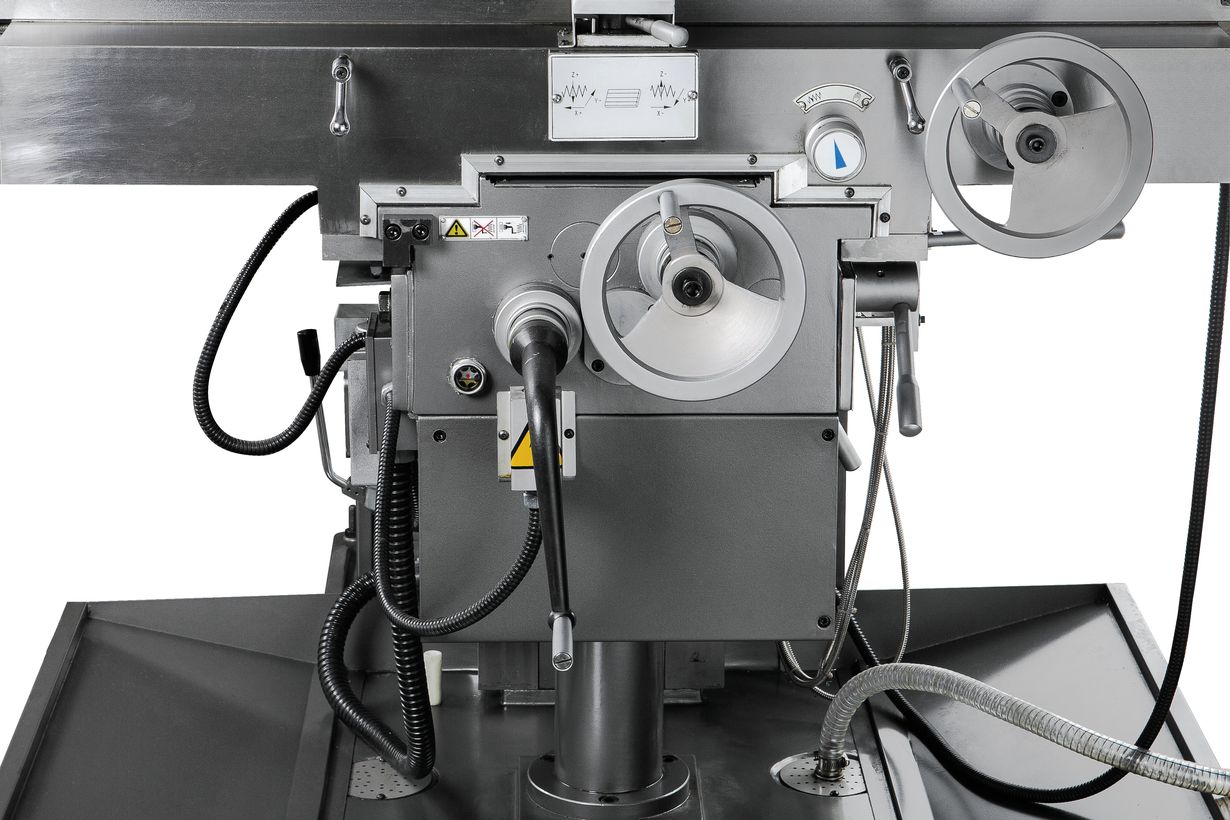

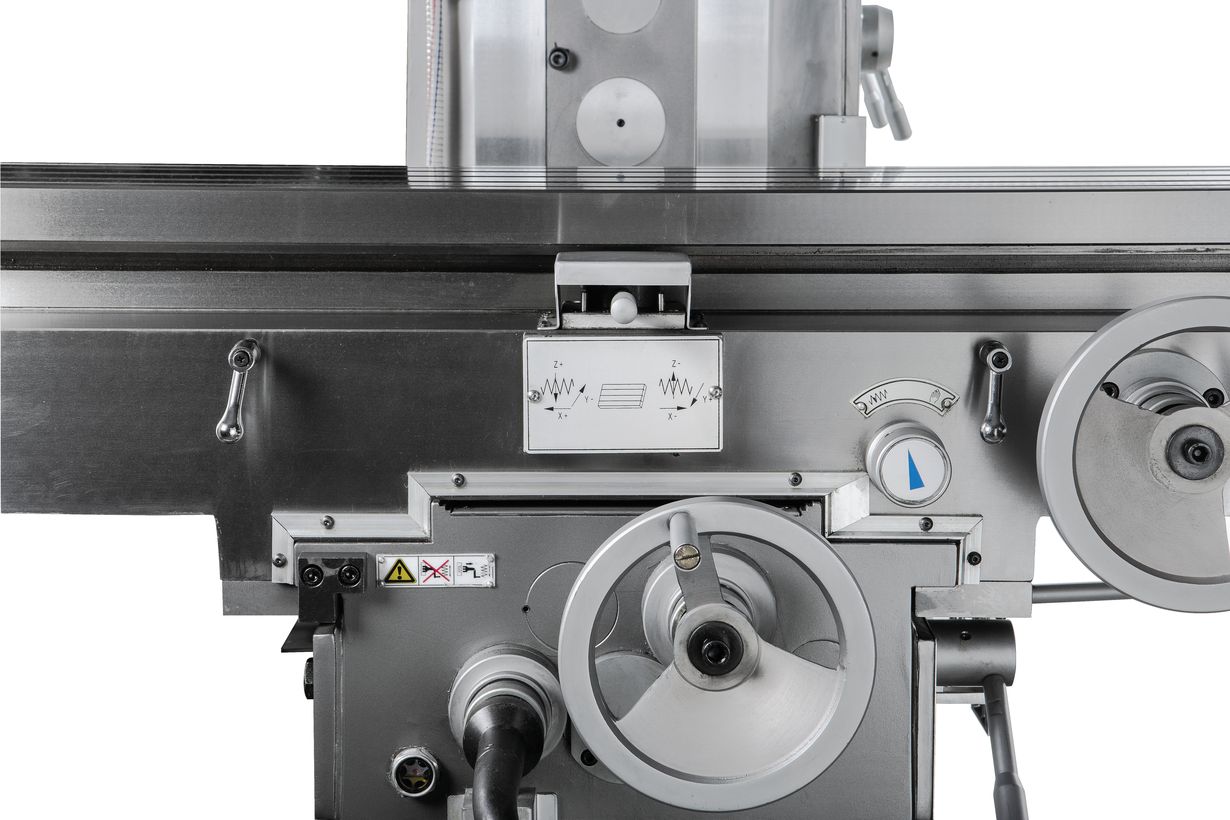

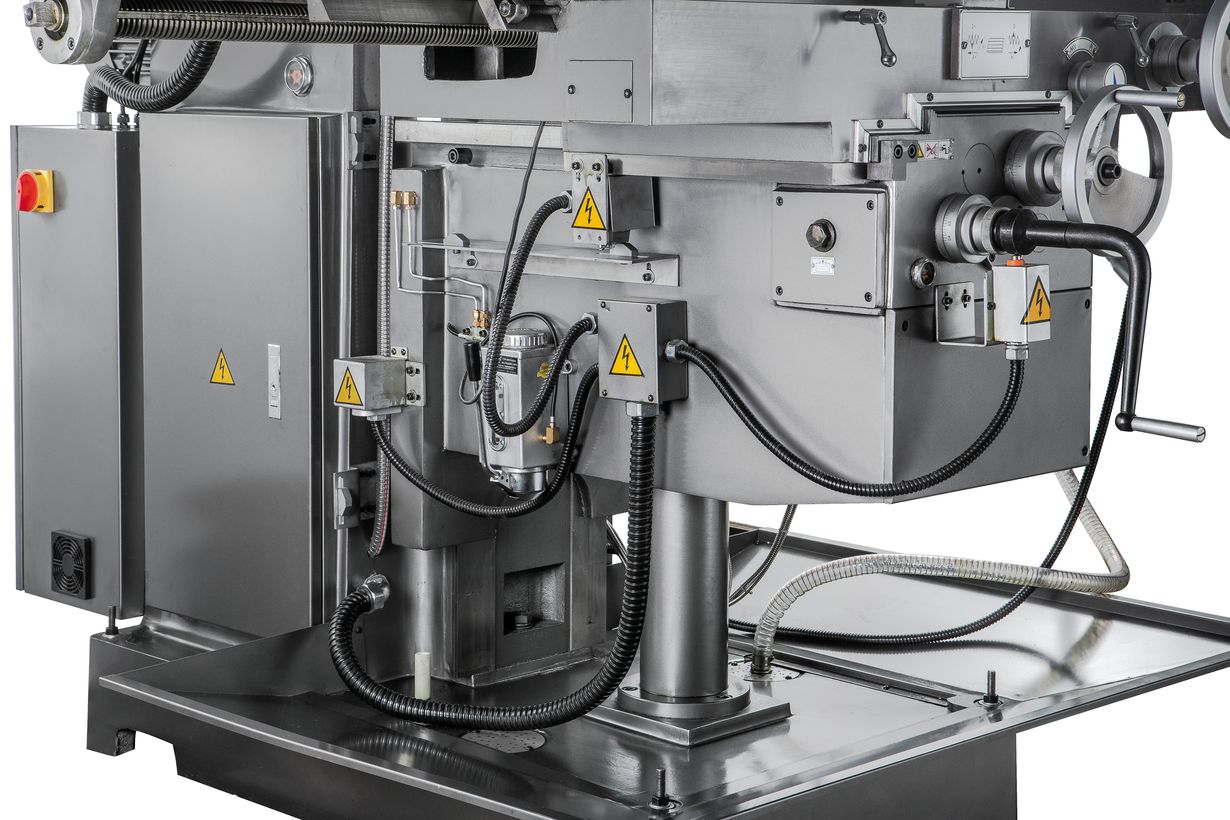

- Автоматическая подача стола по трем осям Х, Y, Z
- Ускоренное перемещение стола по осям Х, Y, Z

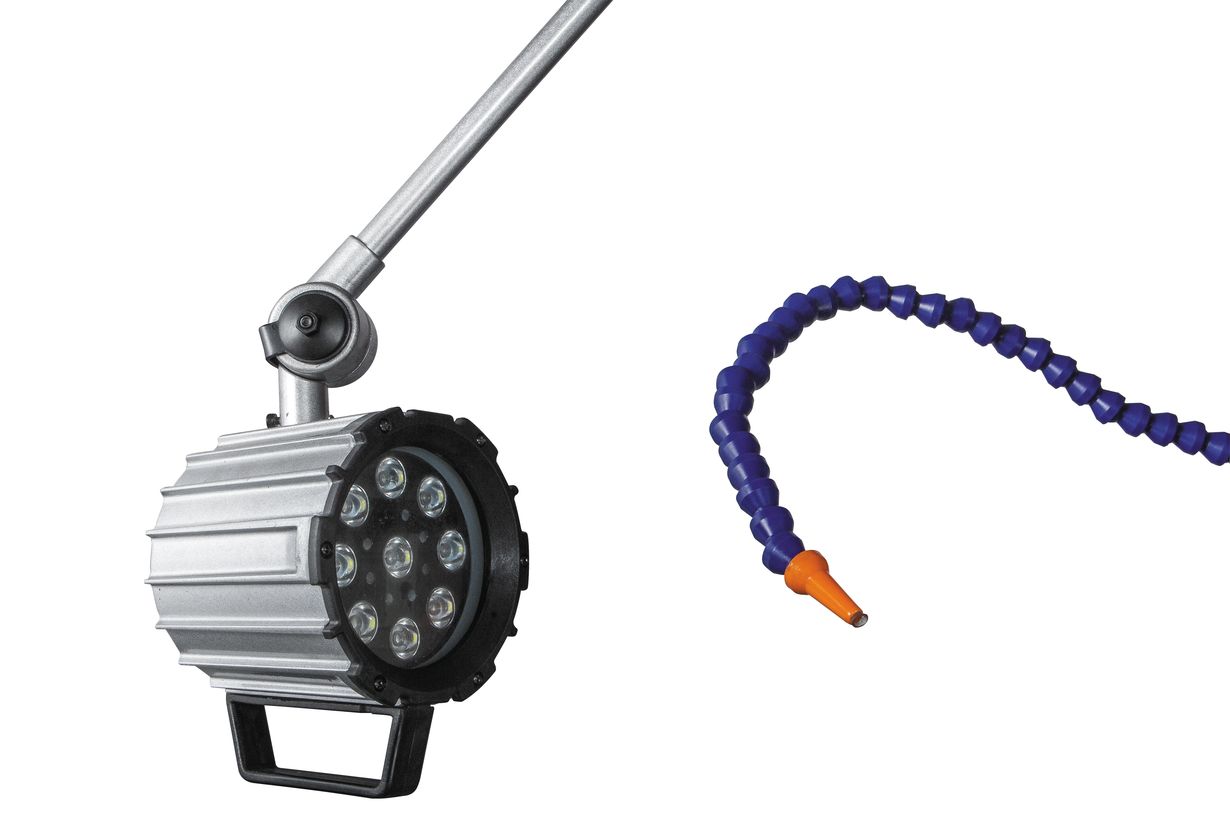

- Встроенная система подвода СОЖ
- Лампа местного освещения

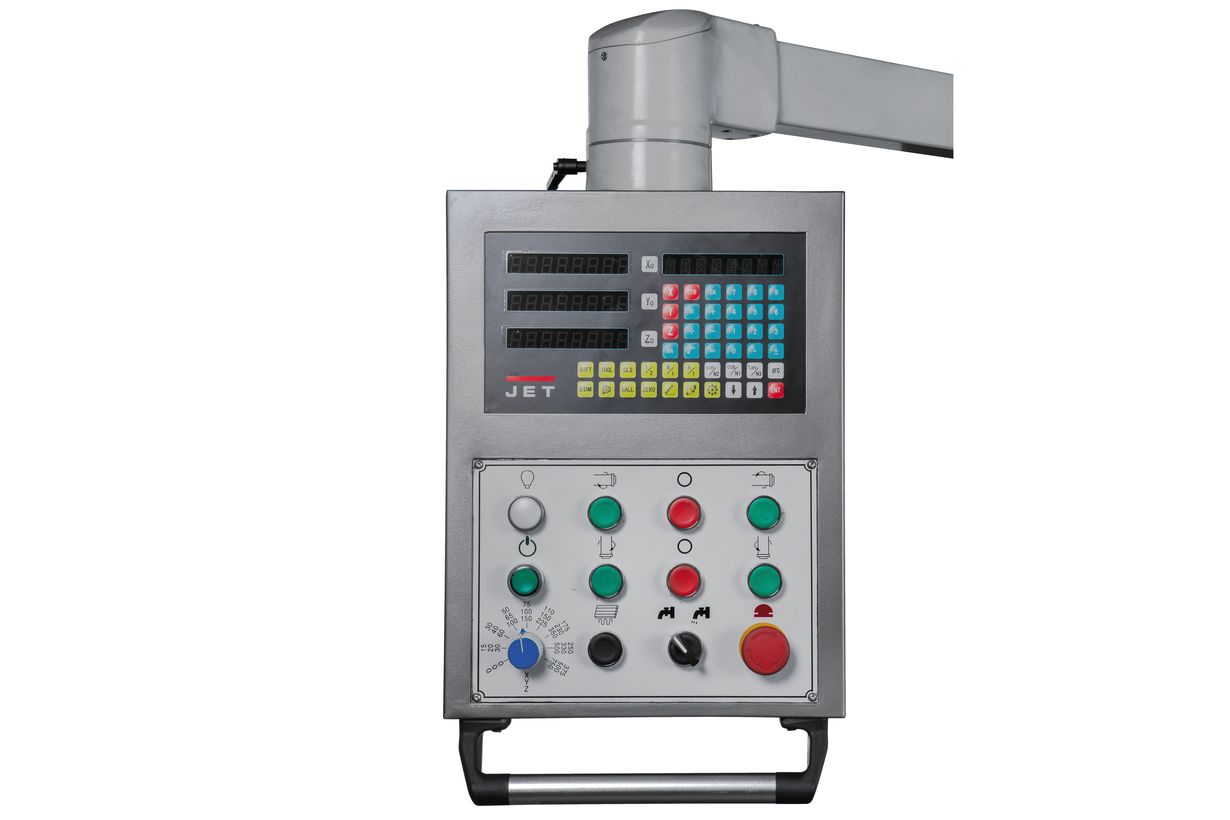

- Устройство цифровой индикации по 3м осям
- Шомпол М24 – 1шт.
- Оправка фрезерная ISO50-FMB32-050 – 1 шт.
- Оправка фрезерная ISO50-MTB4 – 1 шт.
- Оправка ISO50 с набором цанг (4,5,6,8,10,12,14,16) – 1 компл.
- Оправка горизонтального шпинделя Ф32мм со шпоночным пазом – 1шт.
- Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
- Рожковый ключ 13-17 – 1 шт.
- Рожковый ключ 22-24 – 1 шт.
- Рожковый ключ 36-41 – 1 шт.
- Инструкция по эксплуатации
- Тиски станочные
Характеристики
- Напряжение, В
- 400
- Частота вращения вертикального шпинделя, об/мин
- 60 - 1750 (12 скоростей)

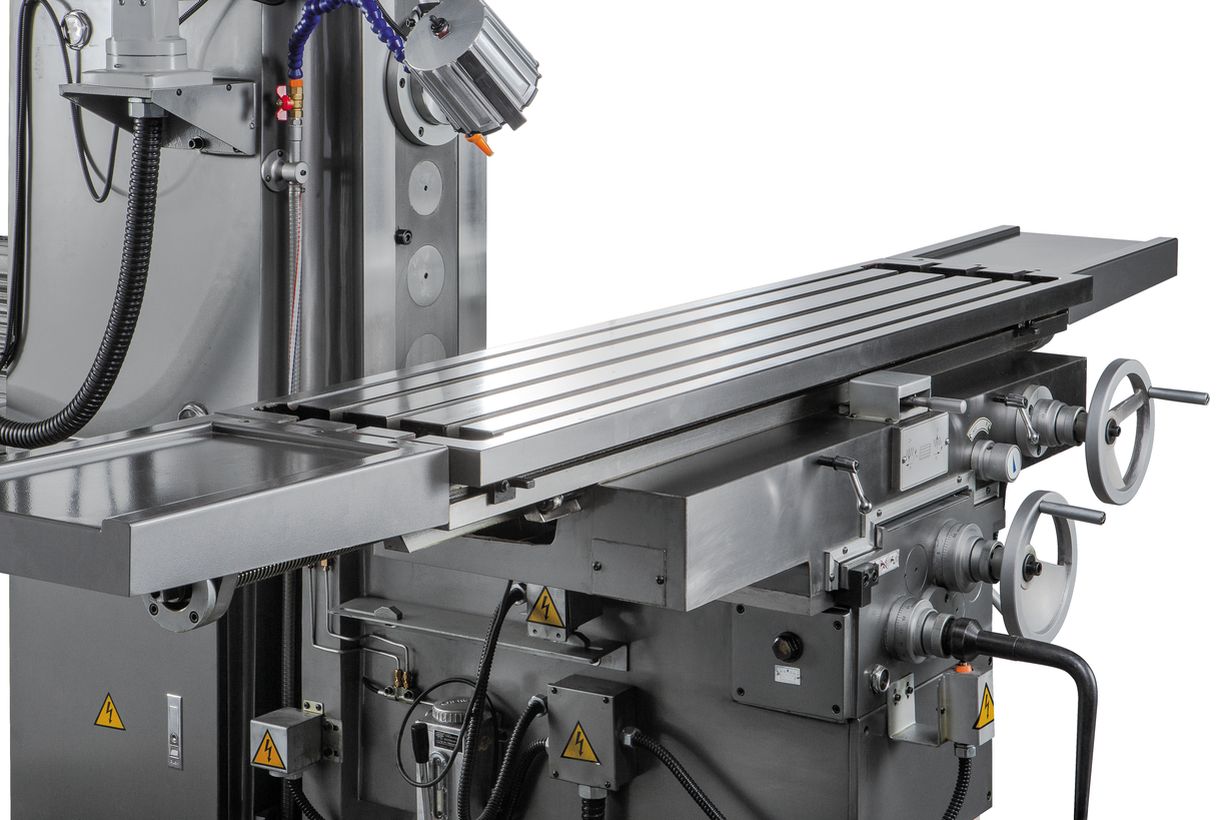

- Размер стола по оси X и Y, мм
- 1600 × 360
- Максимальная нагрузка на стол, кг
- 500
- Длина, мм
- 2520
- Ширина, мм
- 2100
- Высота, мм
- 2000
- Масса, кг
- 2850
- Длина в упаковке, см
- 260
- Ширина в упаковке, см
- 220
- Высота в упаковке, см
- 220
- Масса в упаковке, кг
- 3100
- Частота вращения горизонтального шпинделя, об/мин
- 60 - 1800 (12 скоростей)
- Конус горизонтального шпинделя
- ISO 50

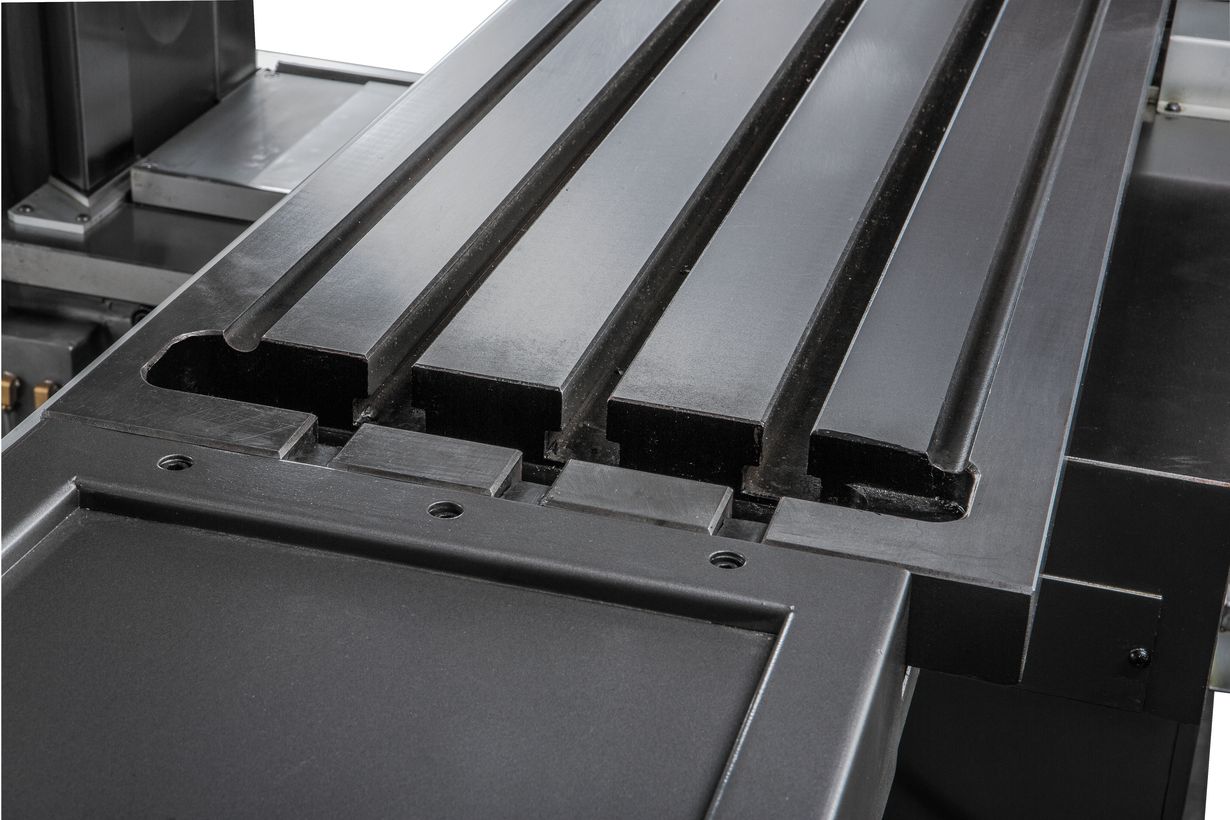

- Ширина Т-образного паза, мм
- (3) 18 × 80
- Мощность вертикального двигателя, кВт
- 4
- Мощность горизонтального двигателя, кВт
- 5.5
- Перемещение по оси Z, мм
- 400
- Расстояние от шпинделя до стола (ось Z), мм
- 20 – 470
- Диапазон скоростей подачи стола по оси X, мм/мин
- 30-750 (8 скоростей)
- Диапазон скоростей подачи стола по оси Y, мм/мин
- 20-500 (8 скоростей)
- Диапазон скоростей подачи стола по оси Z, мм/мин
- 15-375 (8 скоростей)
- Крутящий момент X,Y сервомотор, Нм
- 10
- Конус вертикального шпинделя
- ISO 50
- Диапазон наклона головки
- 360°
- Перемещение по оси X, мм
- 1300
- Перемещение по оси Y, мм
- 320
- Расстояние от оси шпинделя до направляющей стойки (Y), мм
- 196 – 646
- Ускоренная подача по осям X, Y, Z, мм/мин
- 1200 / 800 / 600
- Ход подъема стола по оси Z, мм
- 500
