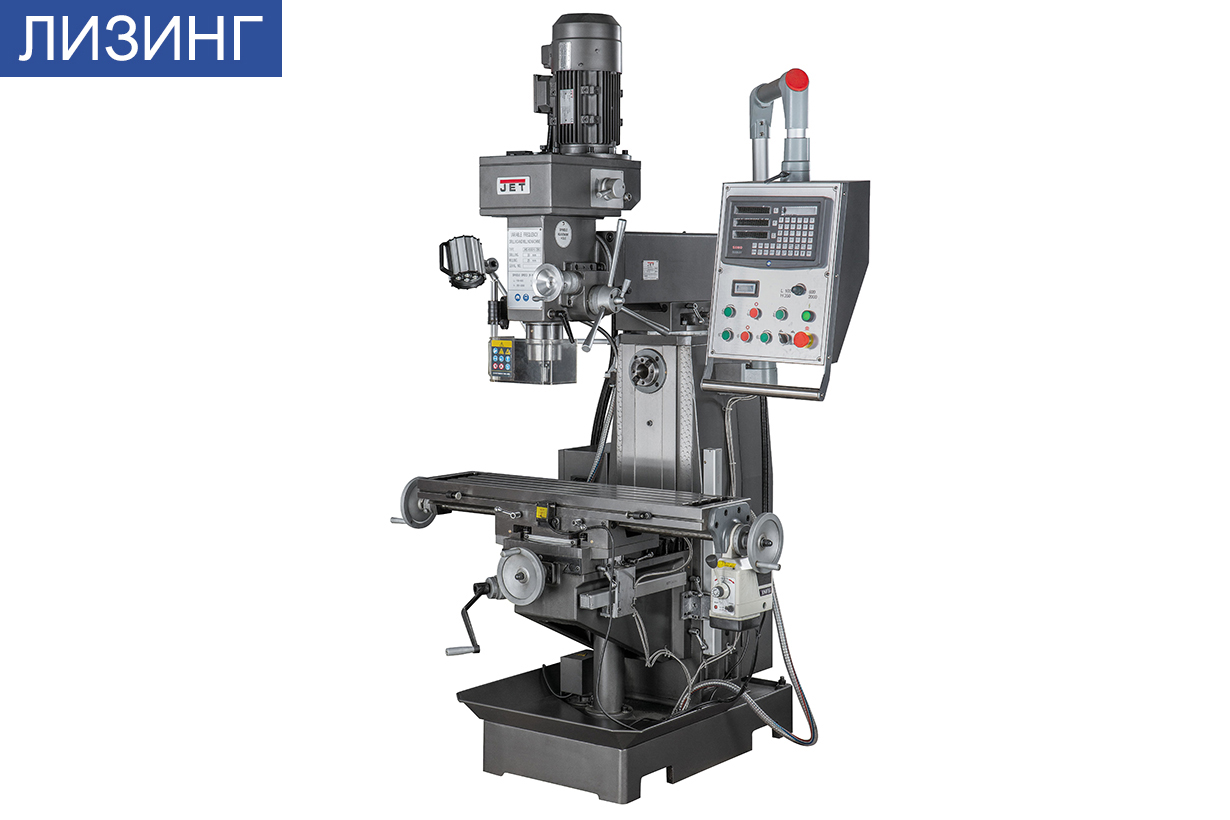

JET JMD-939GHV DRO Широкоуниверсальный фрезерный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GHV DRO интересен широкому кругу потребителей. Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д.

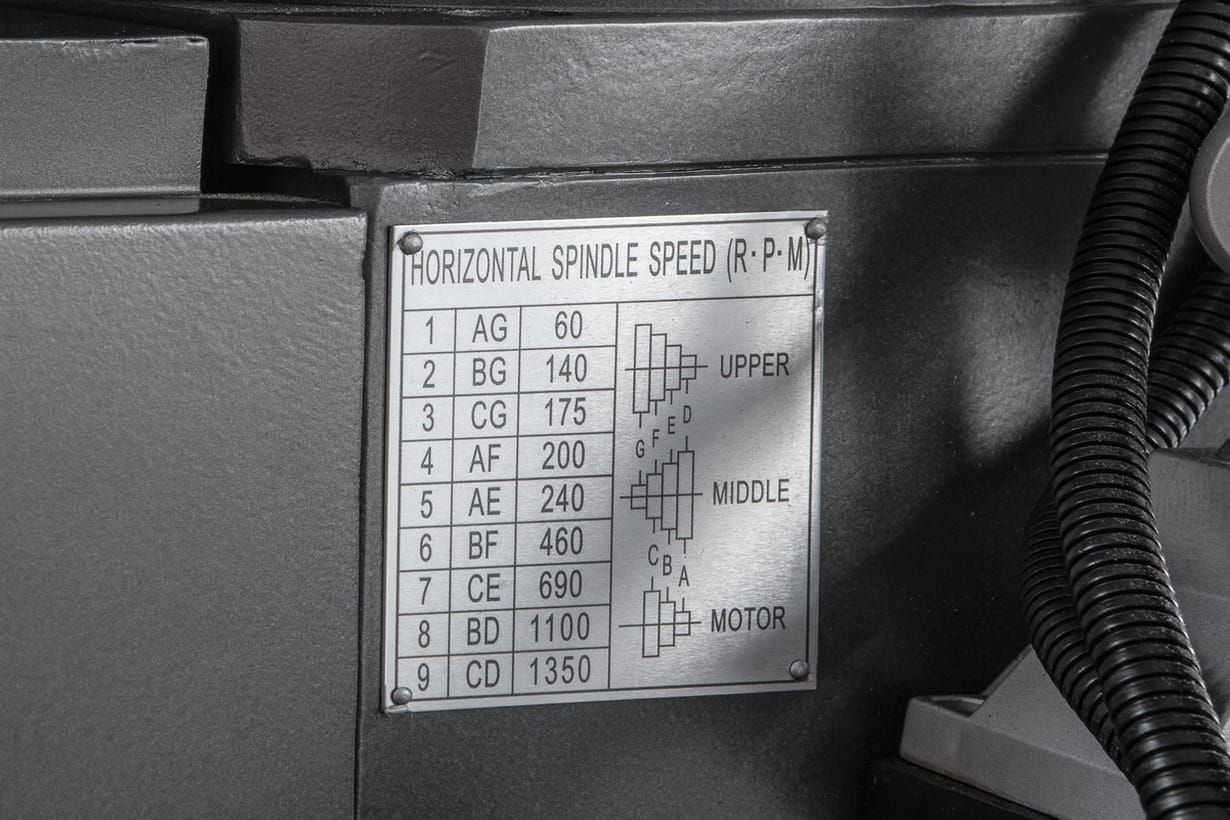

На станке JMD-939GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный и горизонтальный шпиндели со скоростями вращения 100-2000 / 60-1350 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320мм. Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления. Скорость вращения горизонтального шпинделя изменяется посредством клиноременных передач.

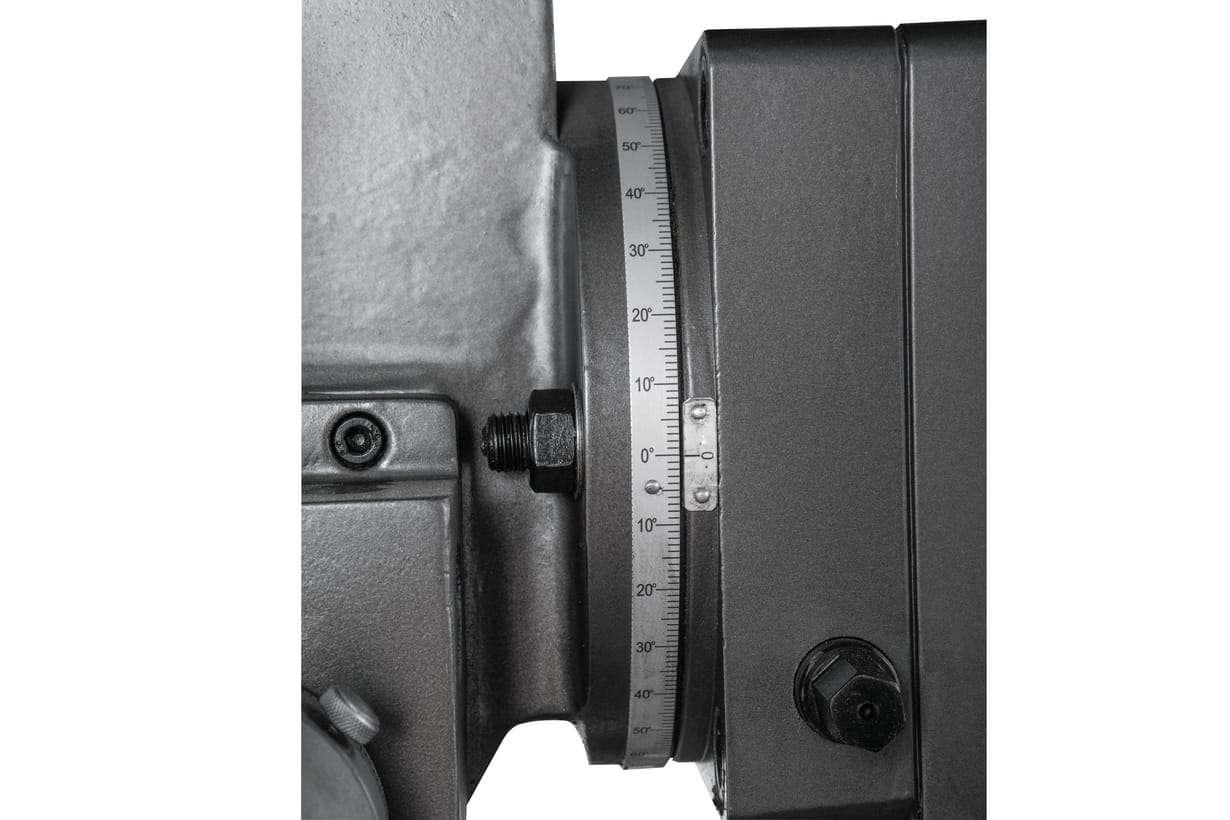

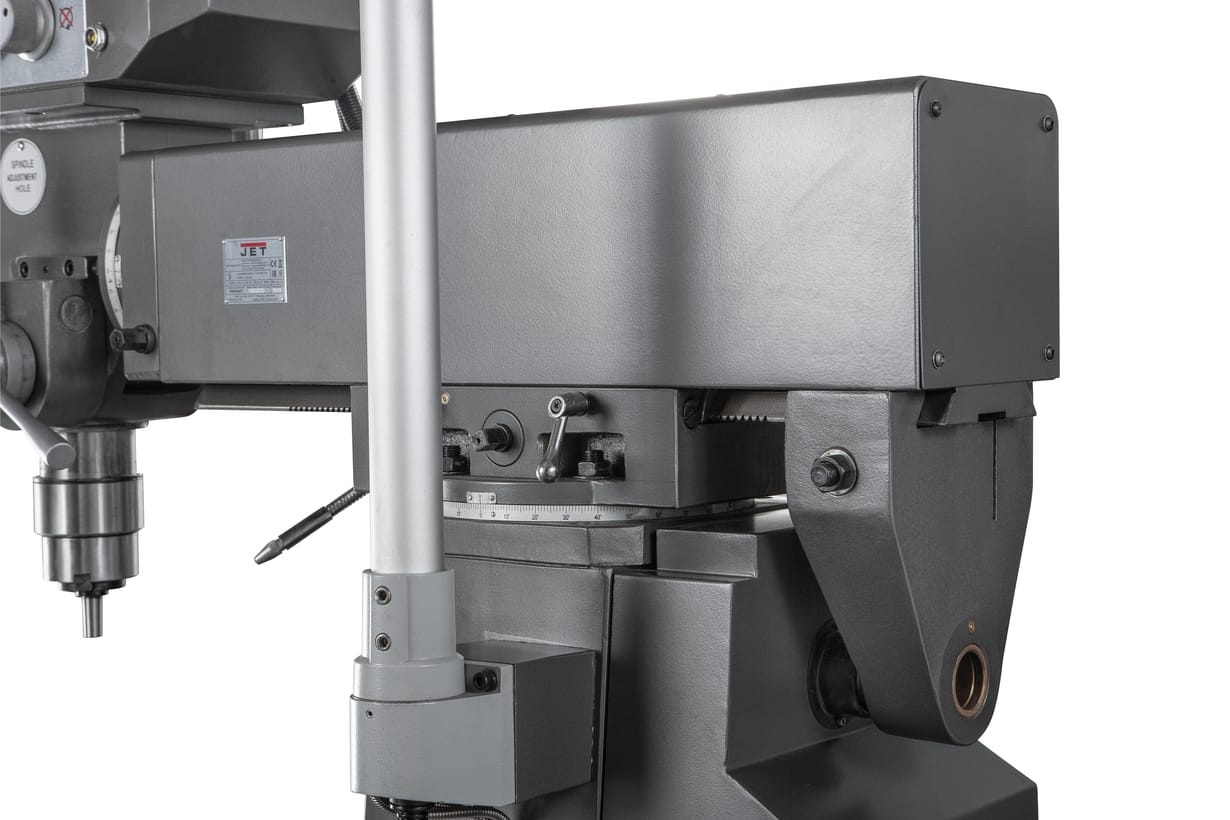

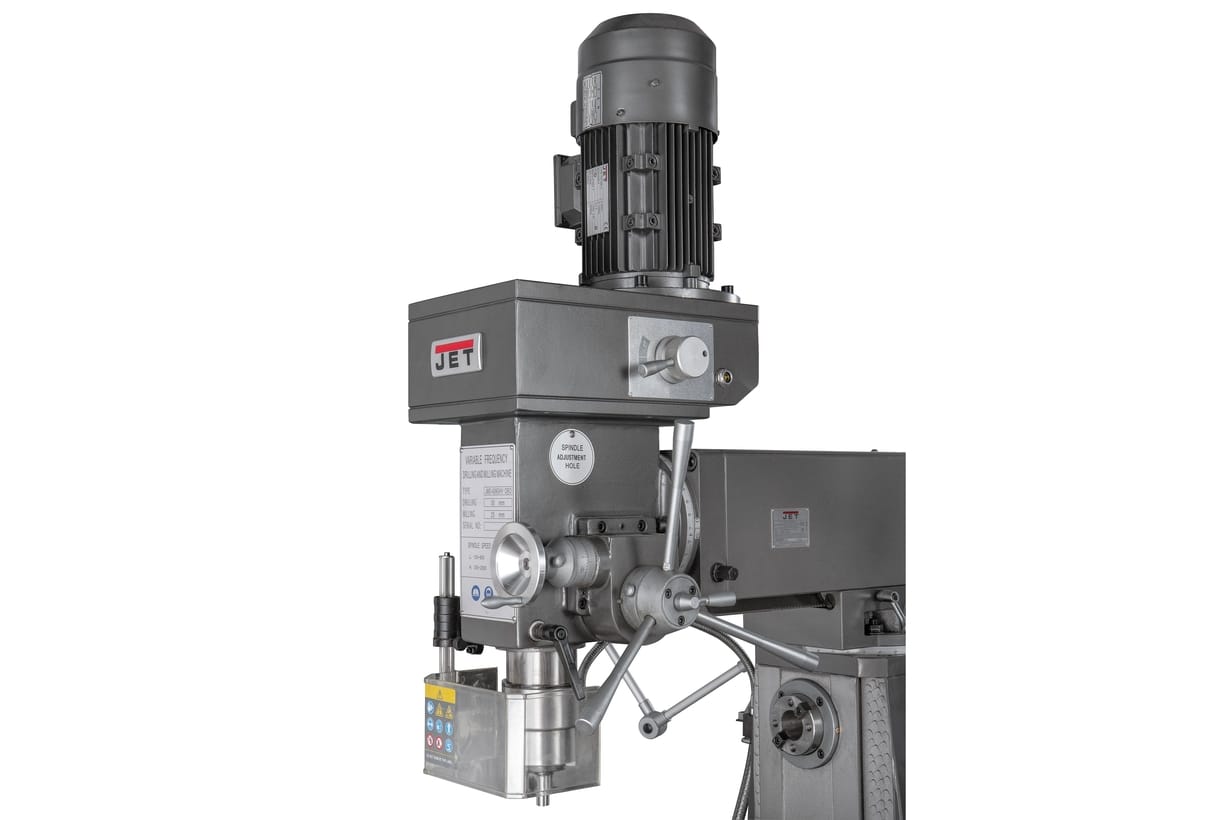

Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.

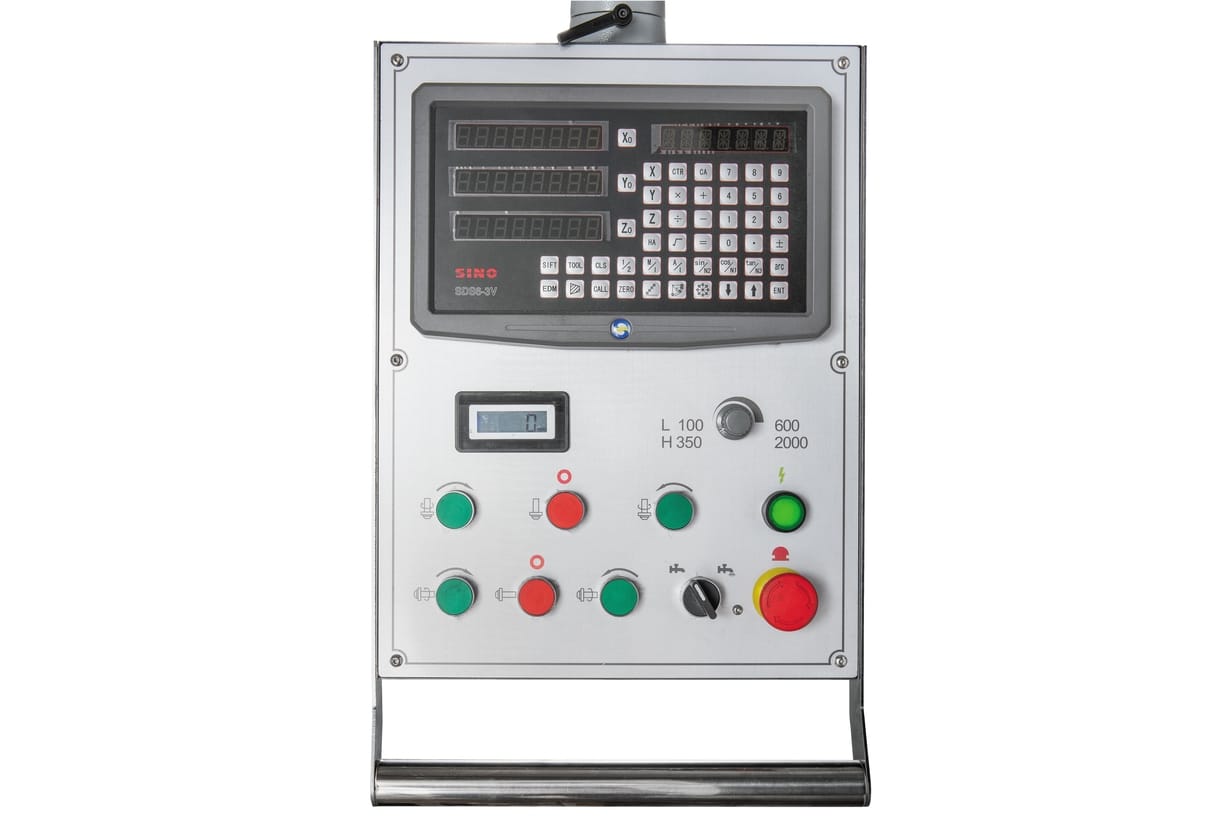

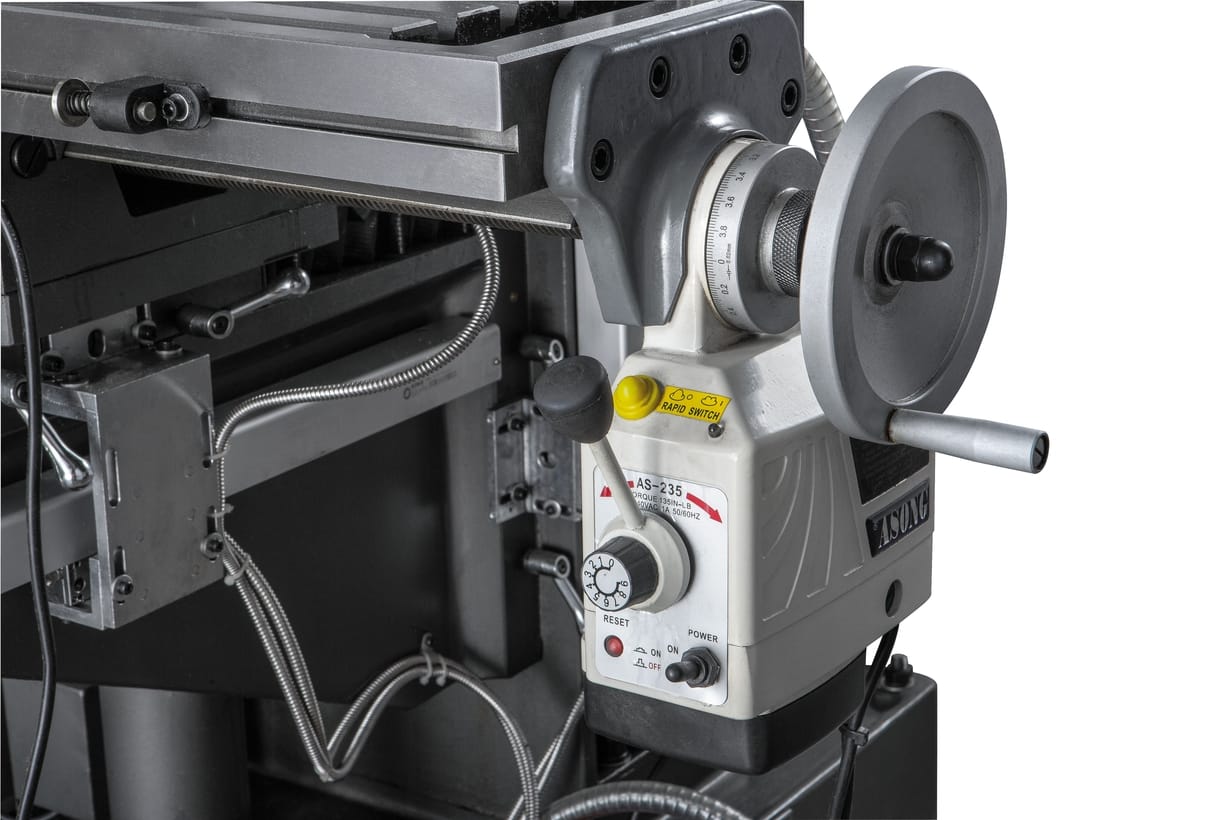

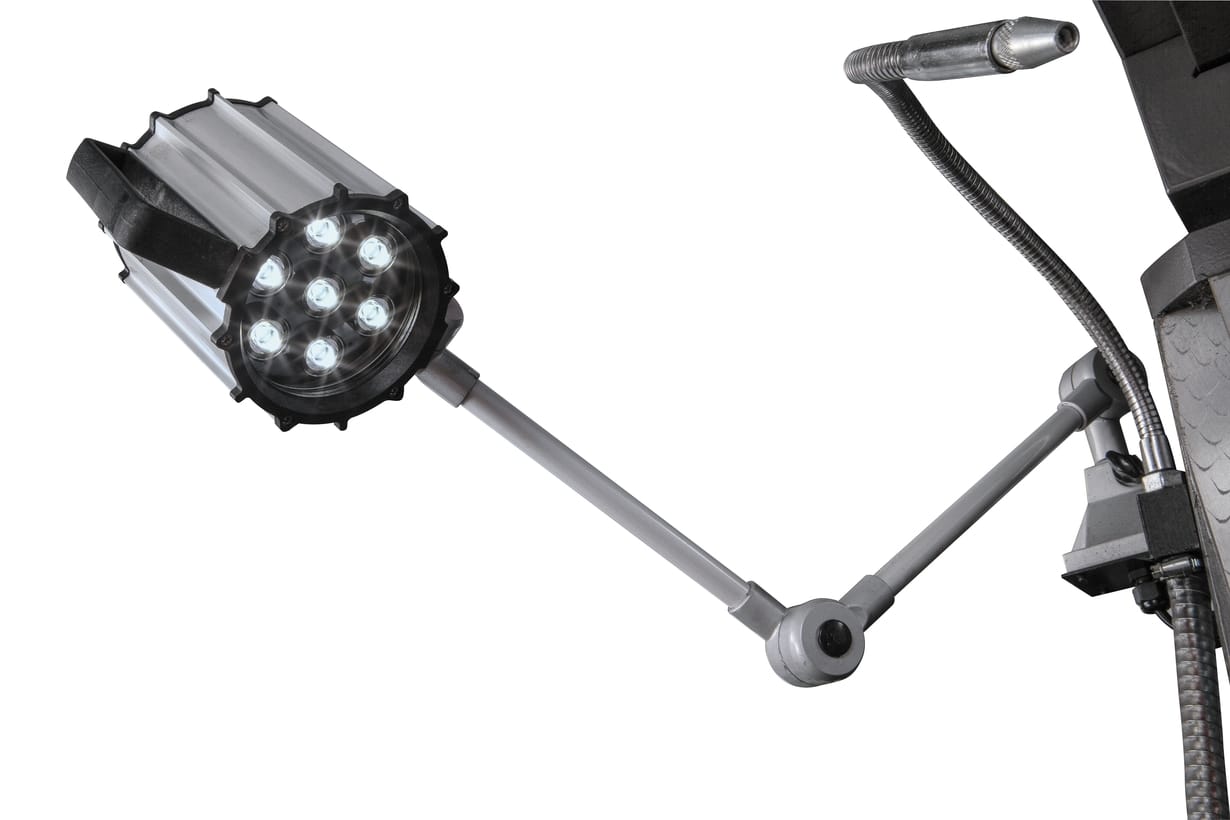

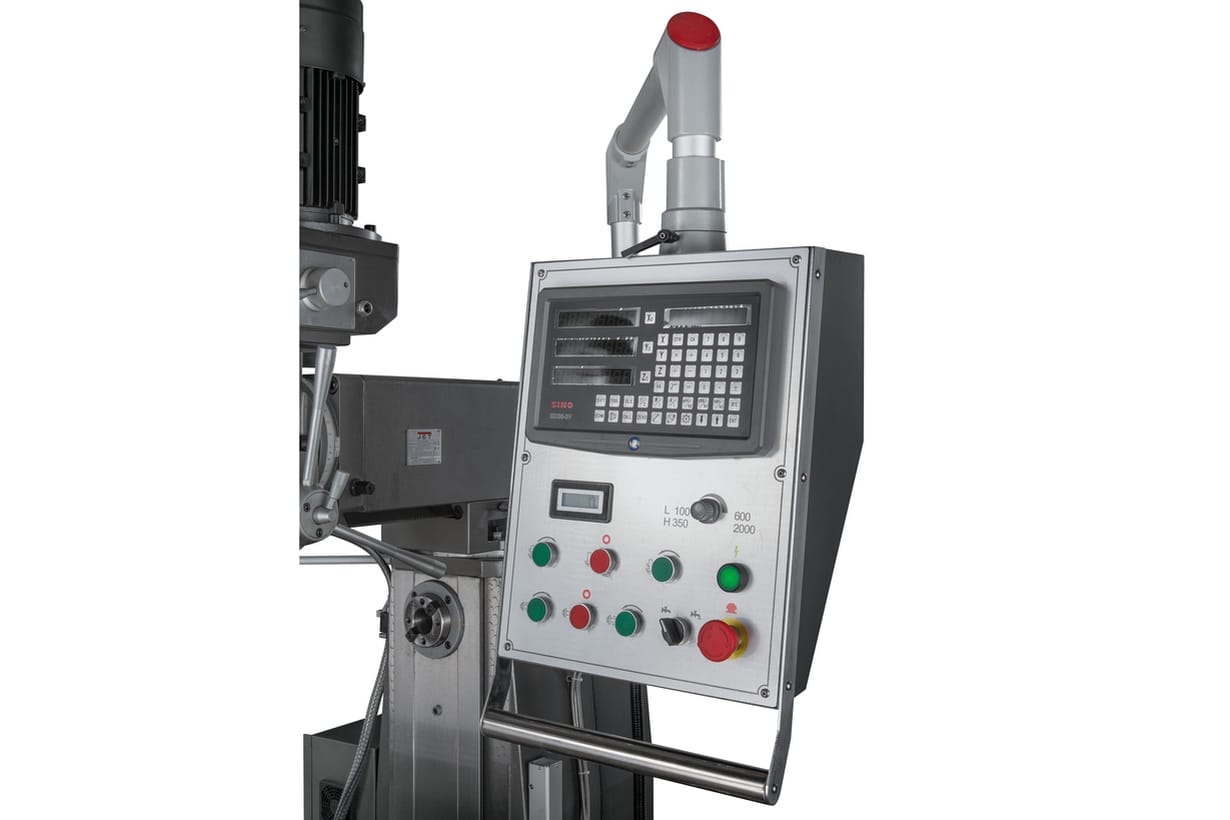

Для повышения точности и скорости обработки широкоуниверсальным станок JMD-939GHV DRO оснащен Устройством цифровой индикации (УЦИ), устройством автоподачи по оси X и система подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
Этот станок является универсальным станком общего назначения. Он подходит для фрезерования, сверления, а также широко используется в области машиностроения, электроники, для автомобилей, моторов и пр.

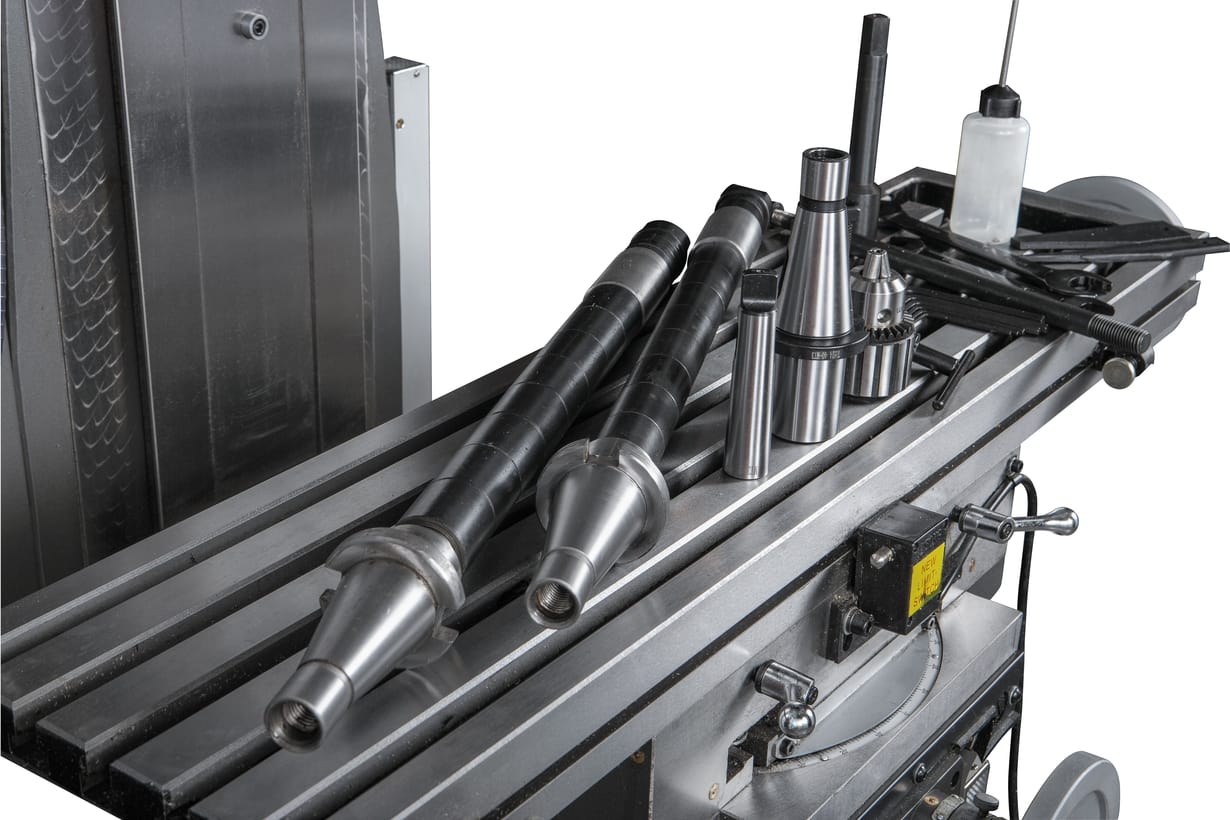

- Шомпол М16 – 1шт.
- Оправка ISO40/MT3 – 1шт.
- Оправка MT3/MT2 – 1шт.
- Дорн ISO40/В18 – 1шт.
- Сверлильный патрон 3-16 мм/В18
- Болт М14х55 (с шайбой и гайкой) для Т-образного паза – 2шт.
- Набор шестигранных ключей
- Клин-выколотка – 2шт.
- Оправка горизонтального шпинделя Ф22мм со шпоночным пазом – 1шт.
- Оправка горизонтального шпинделя Ф27мм со шпоночным пазом – 1шт.
- Рожковый ключ 17-19 – 1 шт.
- Рожковый ключ 22-24 – 1 шт.
- Масленка
- Инструкция по эксплуатации
Характеристики
- Напряжение, В
- 400
- Максимальный диаметр сверления сталь, мм
- 30
- Максимальный диаметр торцевой фрезы, мм
- 63
- Максимальный диаметр концевой фрезы, мм
- 20
- Частота вращения вертикального шпинделя, об/мин
- 100-600 / 350-2000
- Ход пиноли шпинделя, мм
- 120
- Конус шпинделя
- ISO 40 (DIN2080)
- Расстояние от вертикального шпинделя до стола, мм
- 70-370
- Расстояние от горизонтального шпинделя до стола, мм
- 20-320
- Размер стола по оси X и Y, мм
- 1000 × 240
- Ход стола по оси X и Y, мм
- 585 × 185
- Максимальная нагрузка на стол, кг
- 150
- Длина, мм
- 1340
- Ширина, мм
- 1140
- Высота, мм
- 2250
- Масса, кг
- 880
- Длина в упаковке, см
- 144
- Ширина в упаковке, см
- 120
- Высота в упаковке, см
- 230
- Масса в упаковке, кг
- 960
- Вертикальный шпиндель

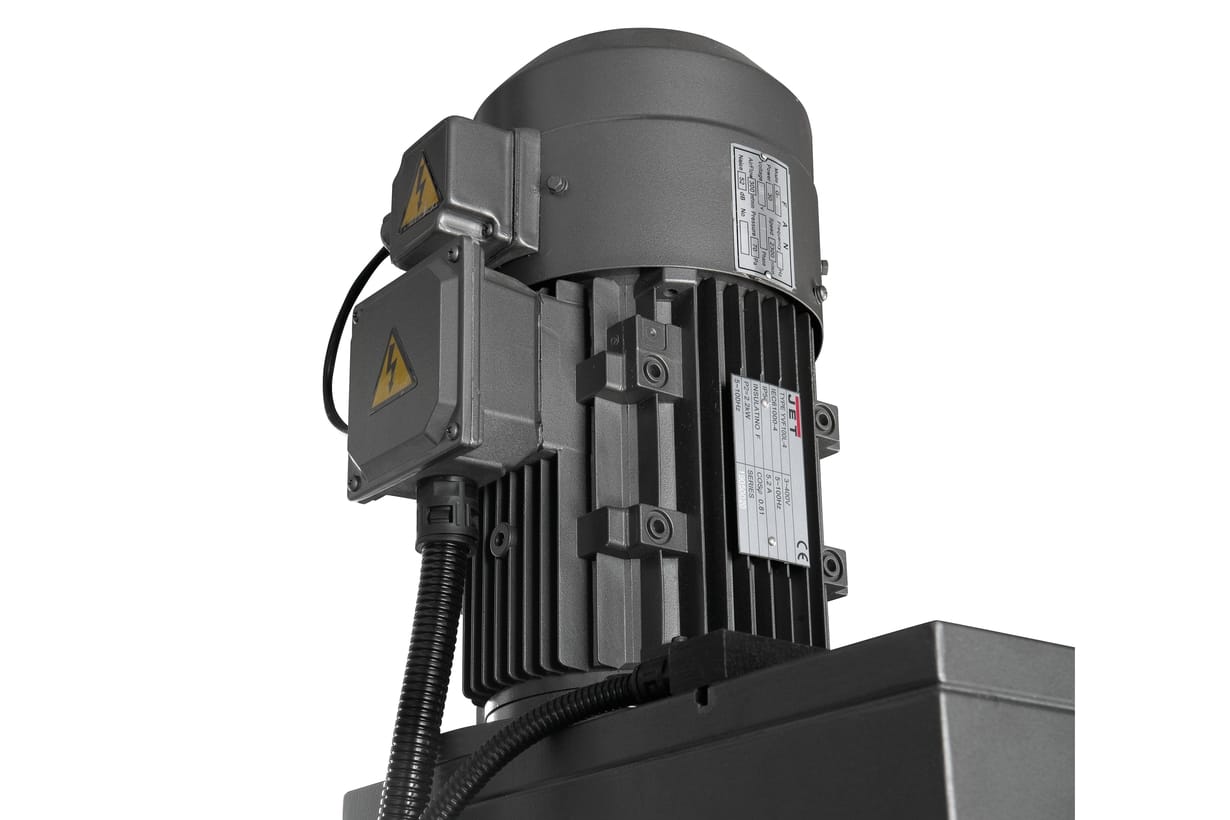

- Мощность двигателя вертикального шпинделя, кВт
- 2.2
- Диапазон наклона фрезерной головки, град
- ±90⁰

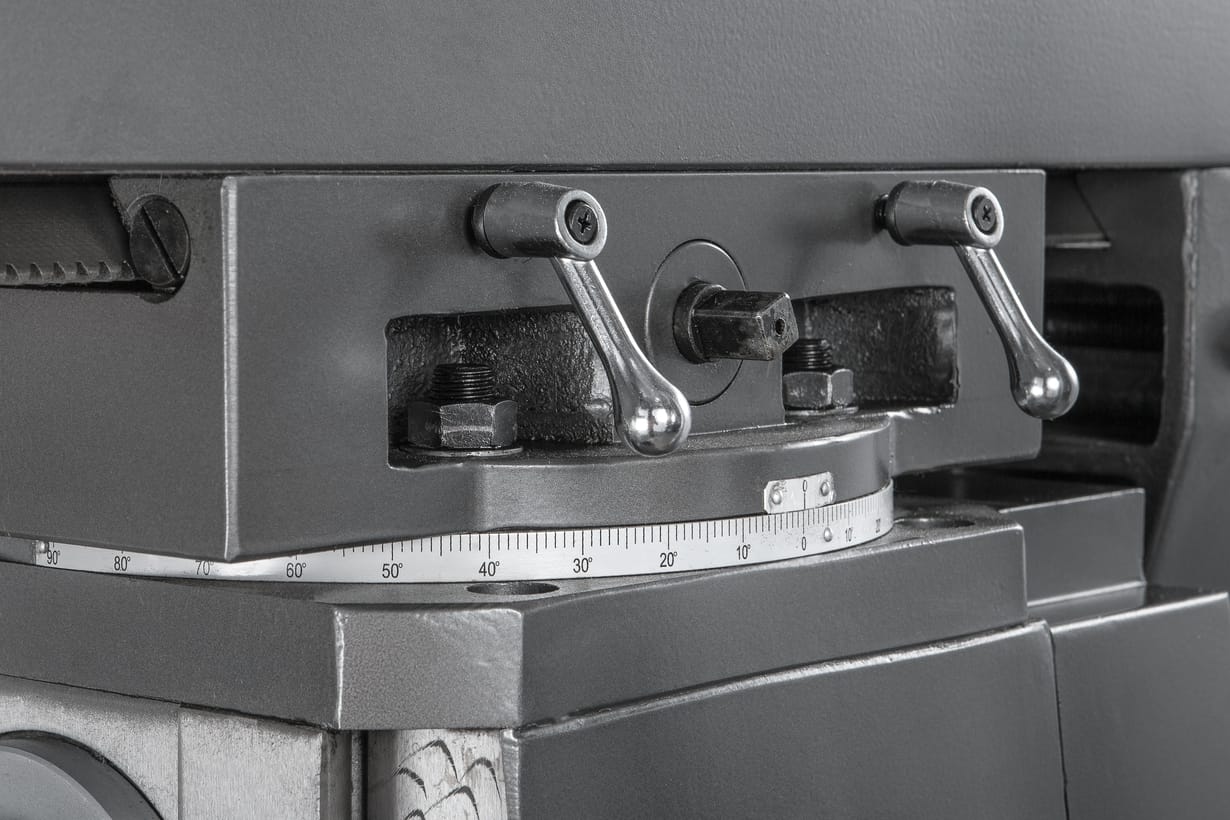

- Поворот консоли фрезерной головки в горизонтальной плоскости, град
- ±360⁰
- Расстояние от вертикального шпинделя до колонны, мм
- 250-650

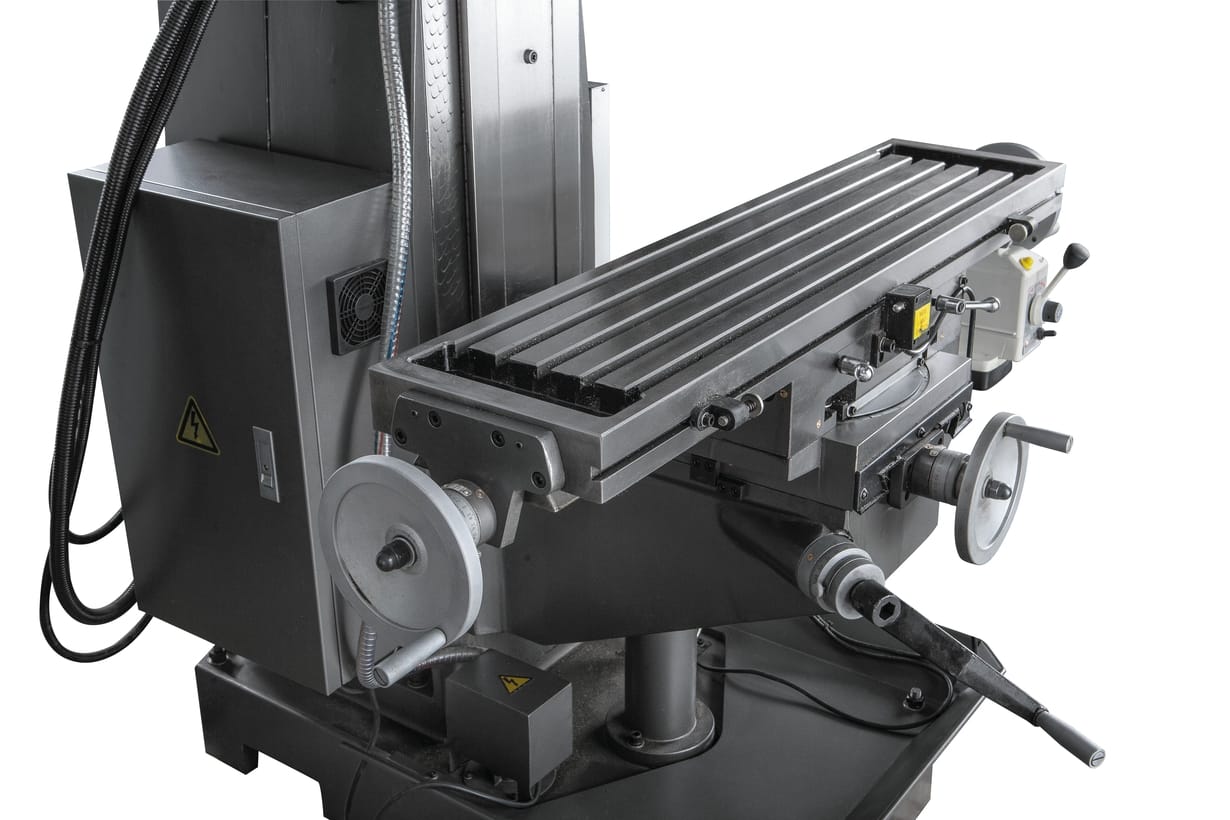

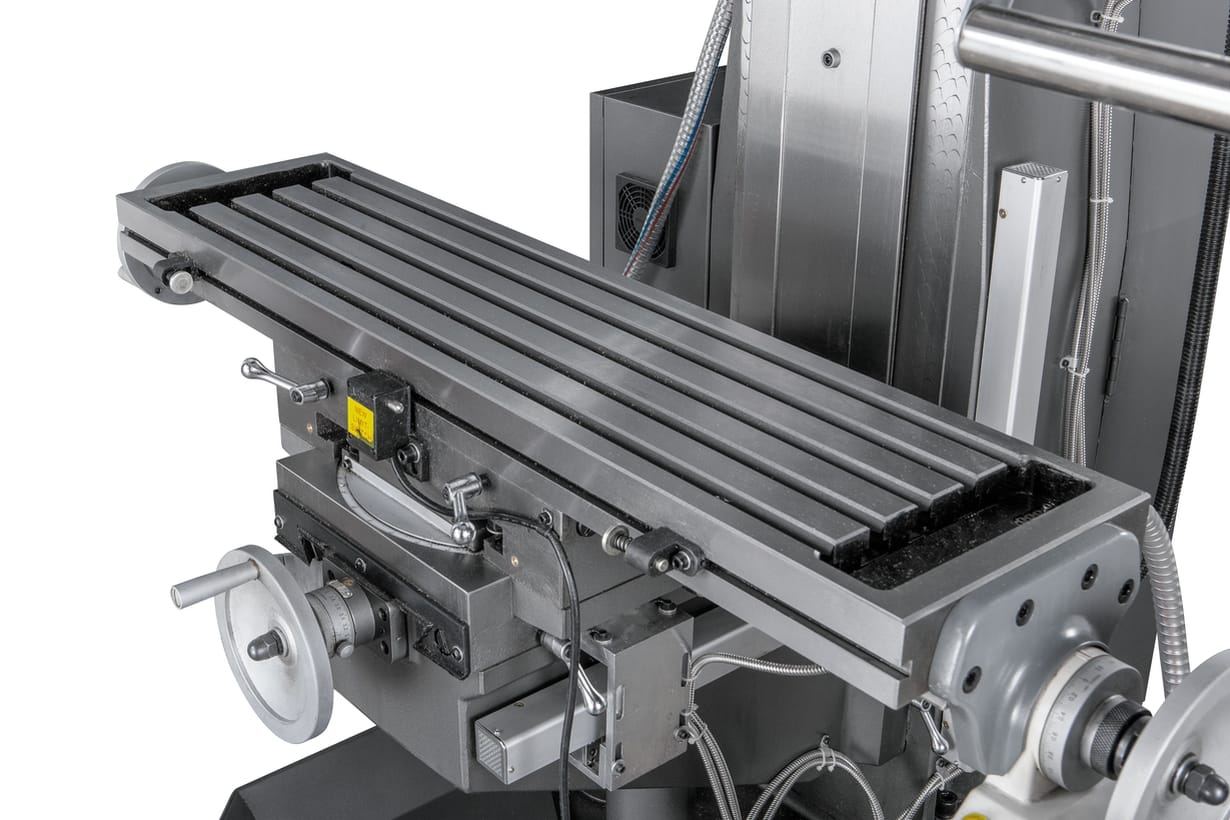

- Фрезерный стол

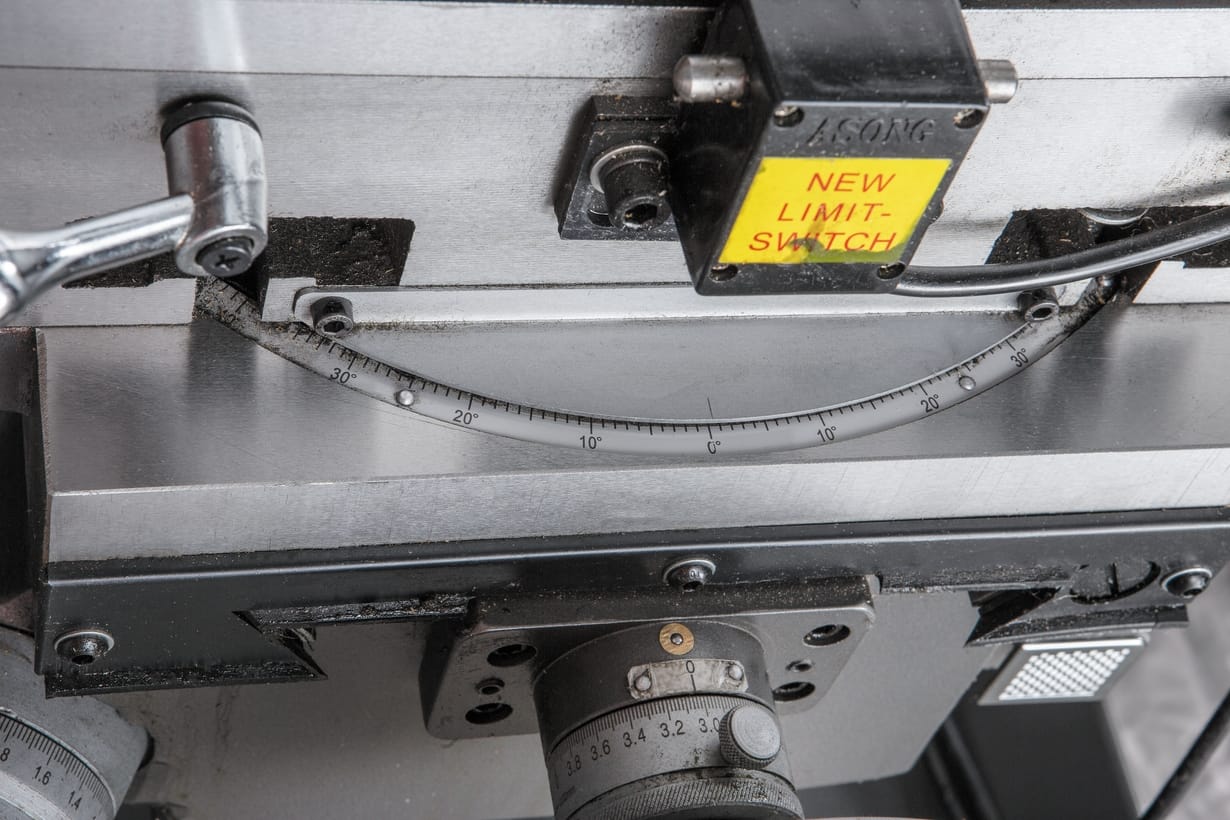

- Диапазон поворота стола, град
- ±30⁰
- Ширина Т-образного паза основания, мм
- (3) 14
- Частота вращения горизонтального шпинделя, об/мин
- 60-1350

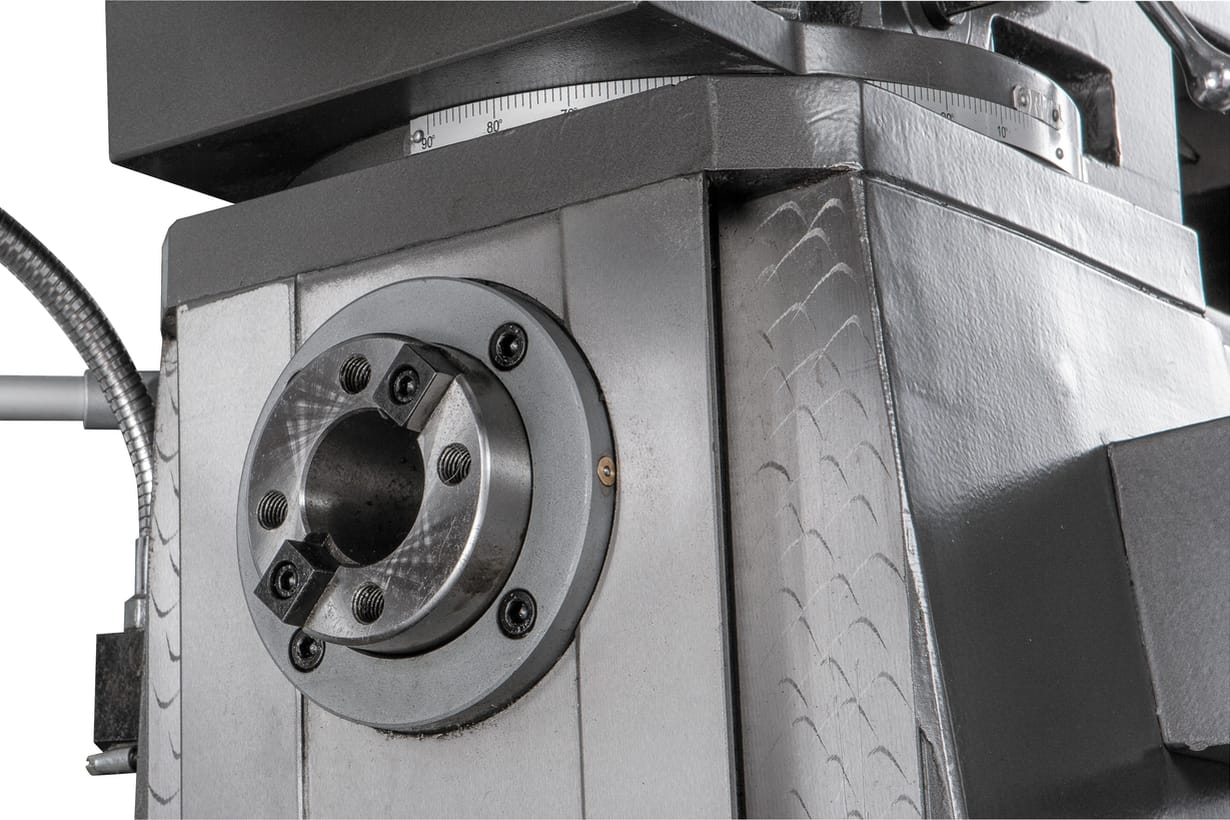

- Горизонтальный шпиндель
- Мощность двигателя горизонтального шпинделя, кВт
- 1.5
