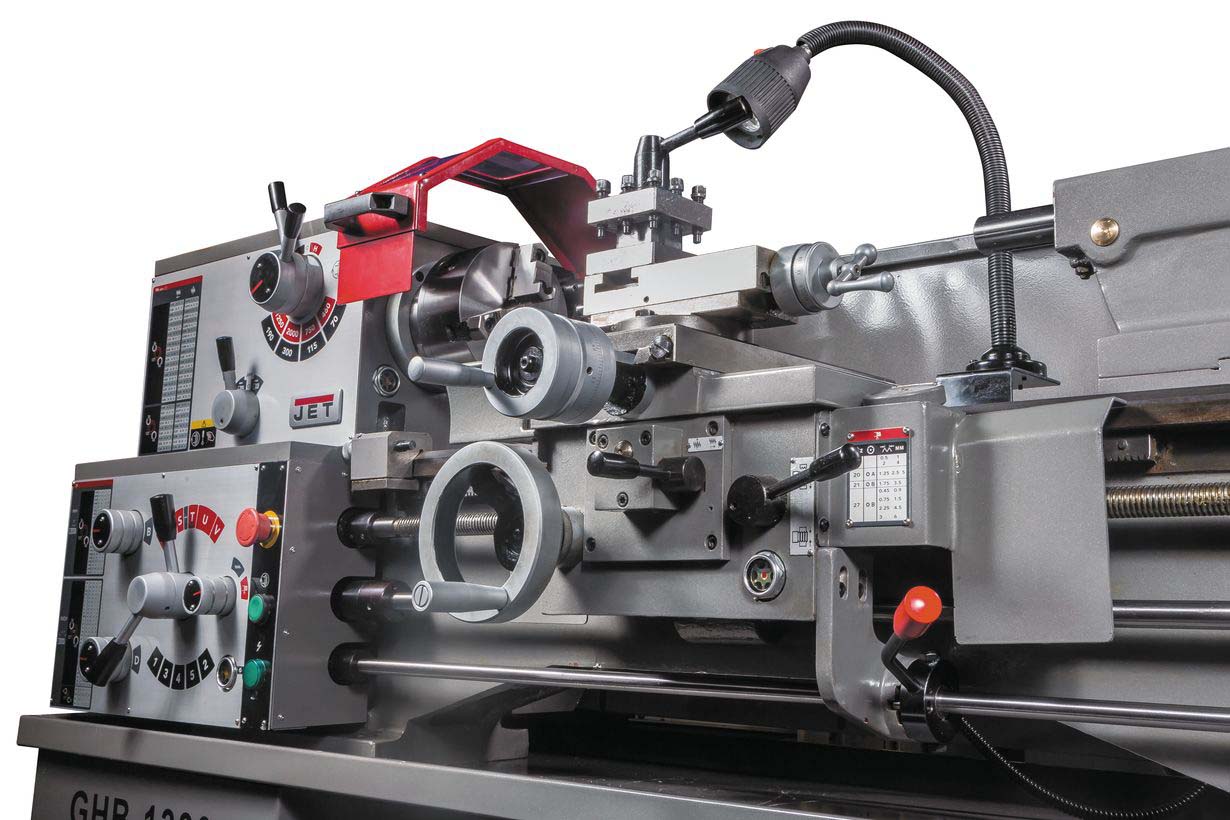

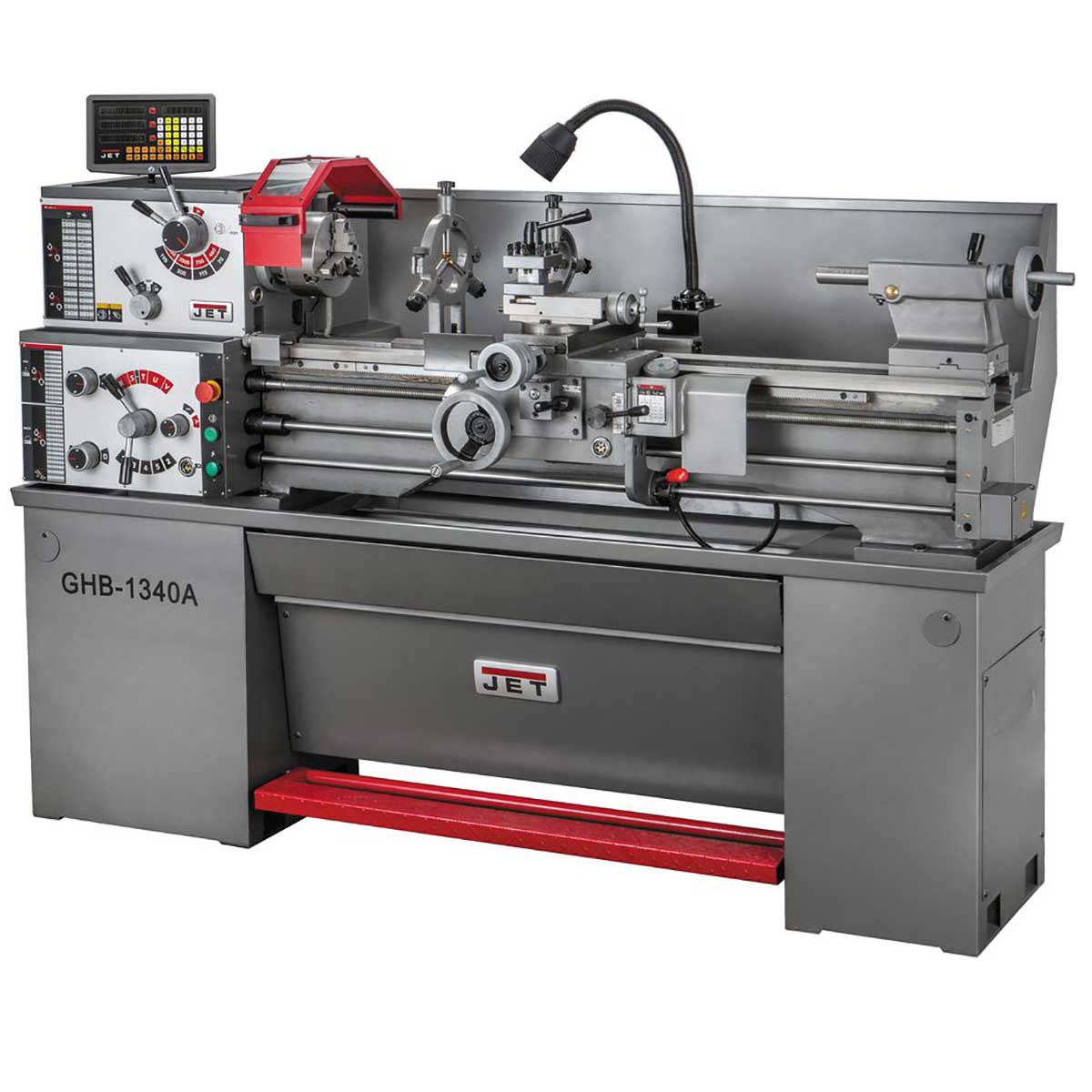

JET GHB-1340A DRO Токарно-винторезный станок

Описание

Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.

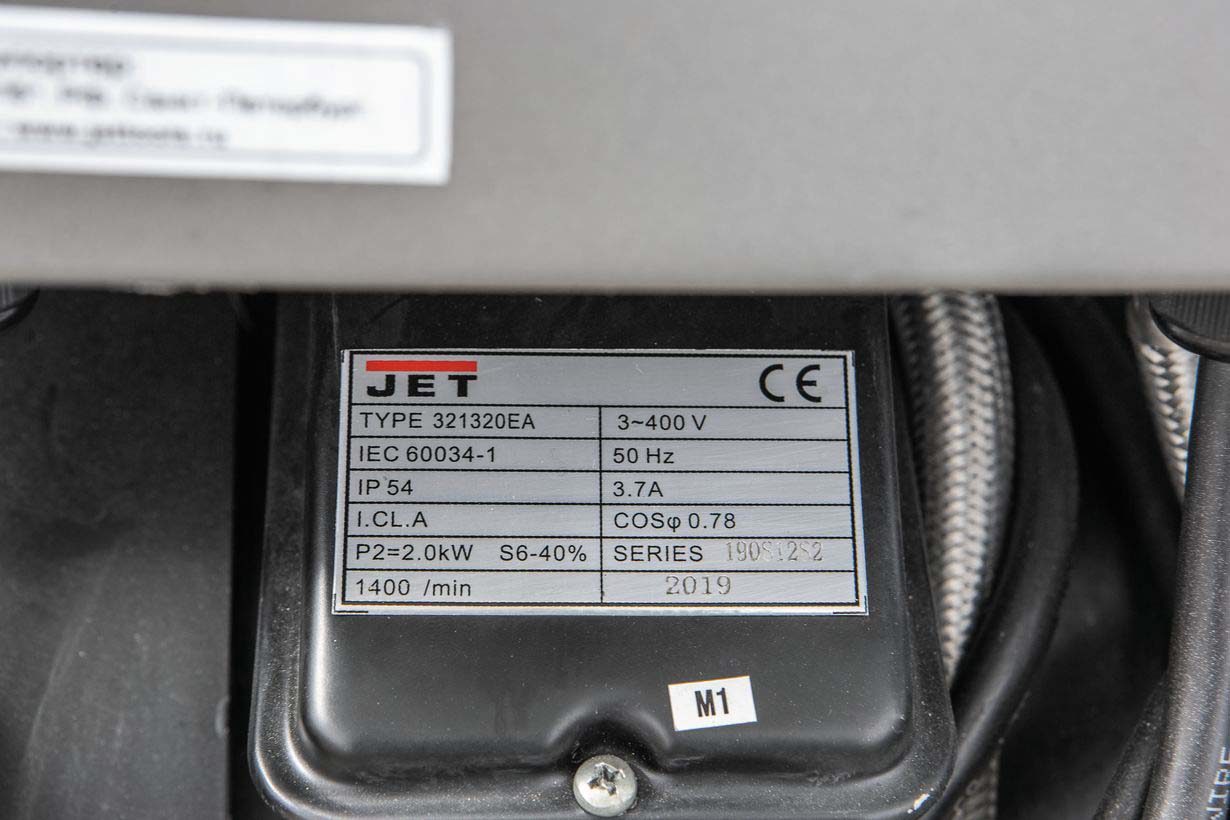

Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.

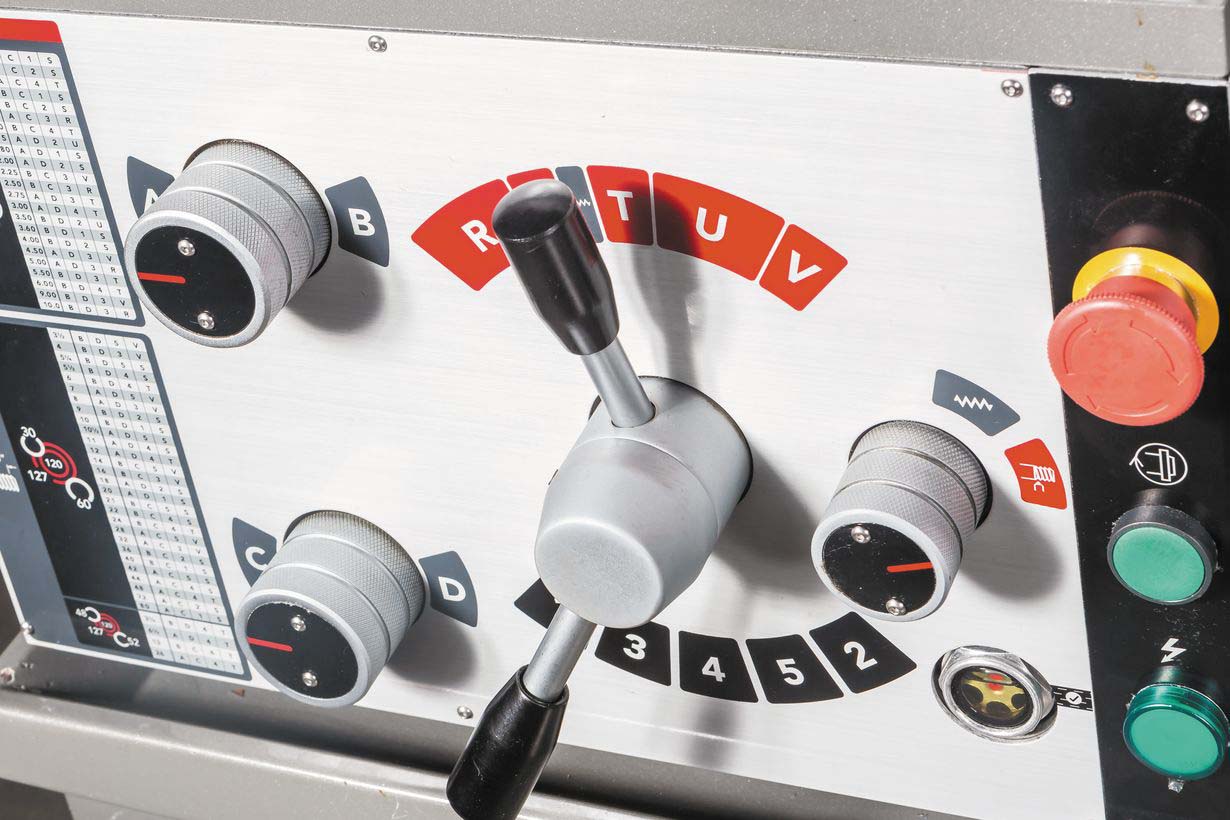

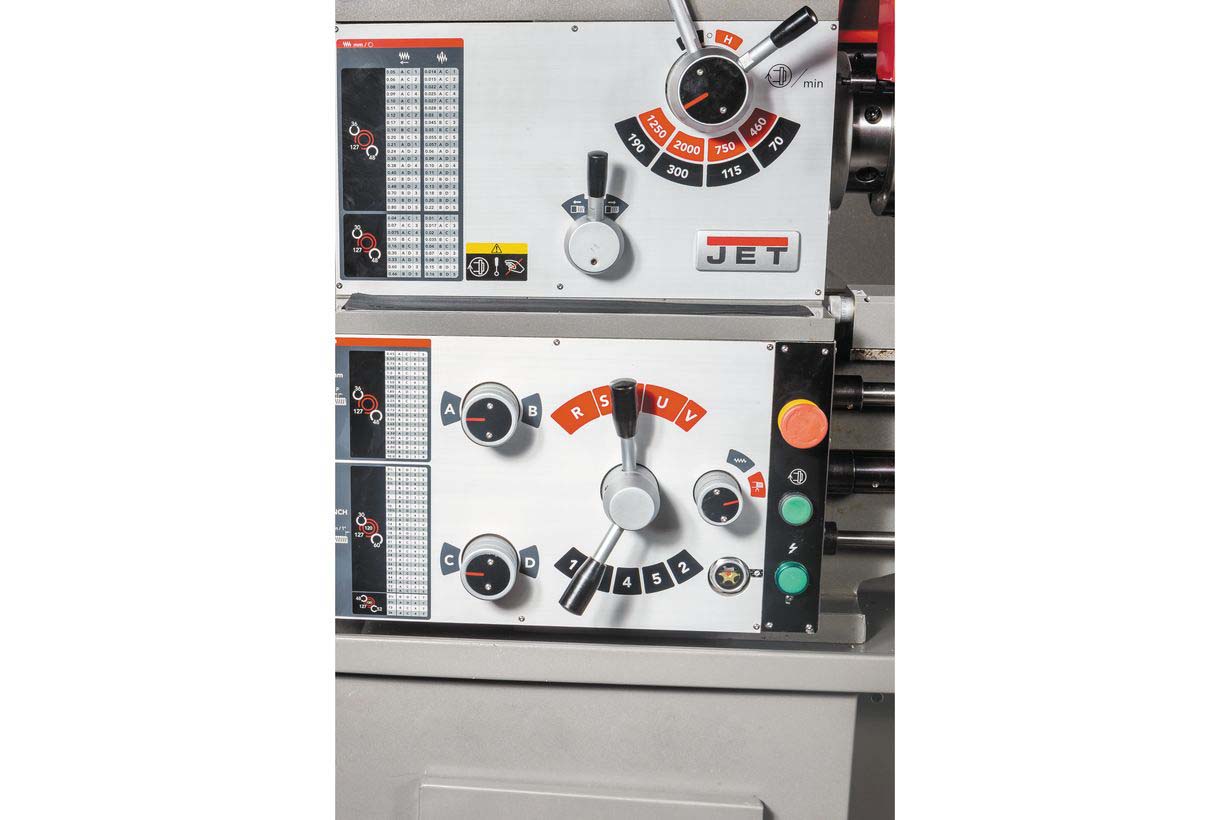

GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

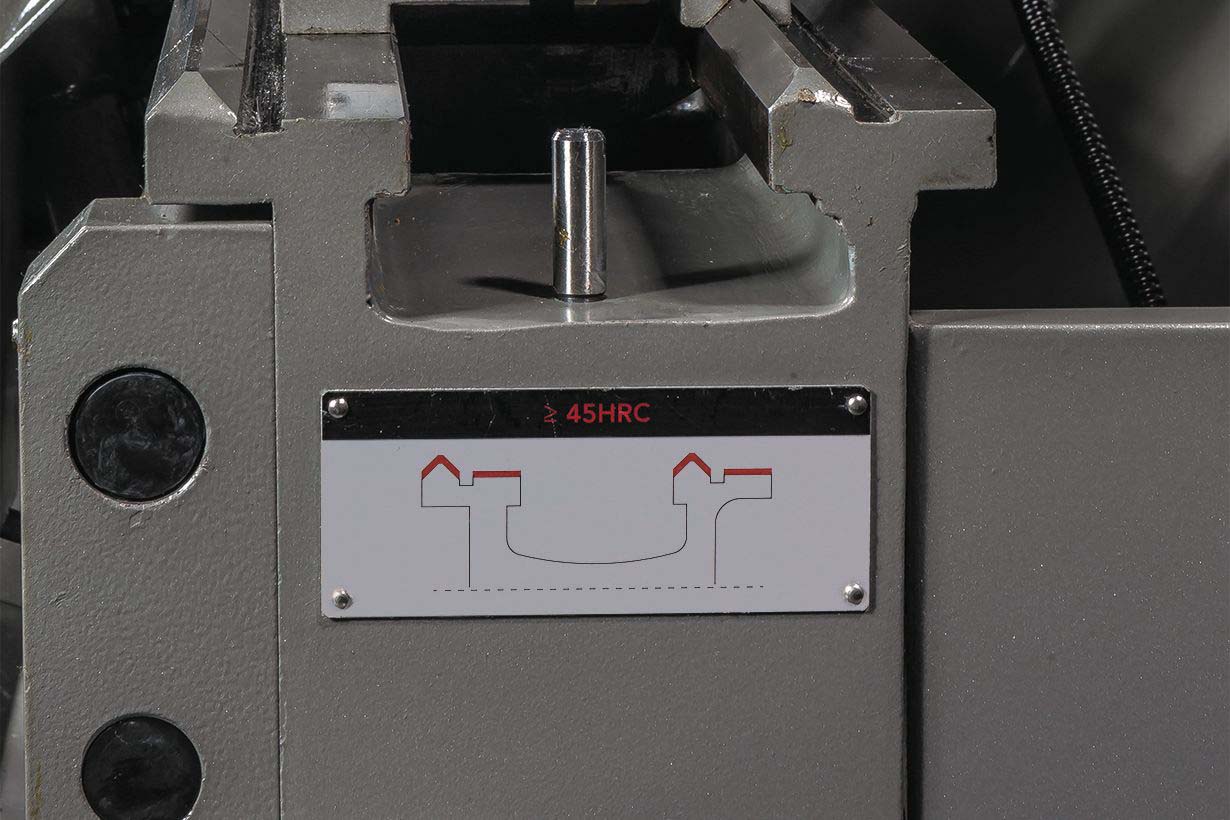

• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Закаленные и отшлифованные шестерни передней бабки

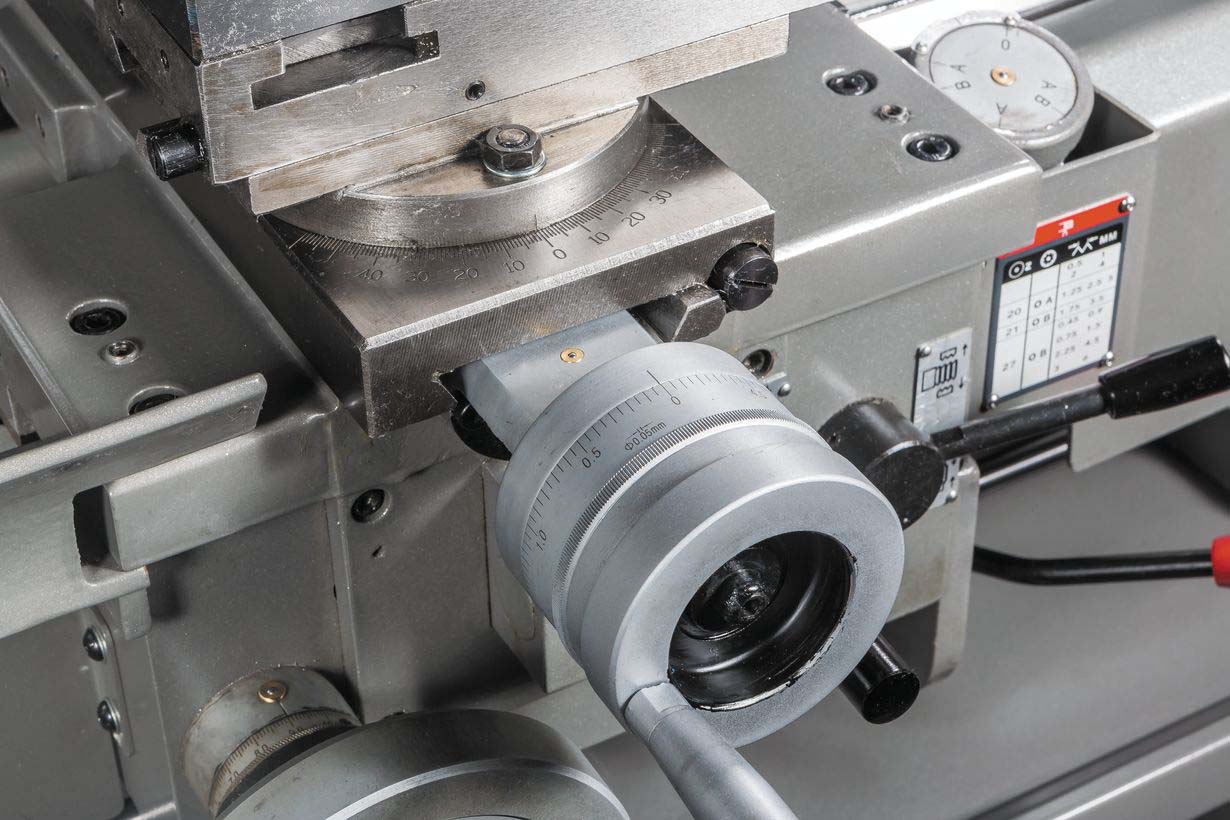

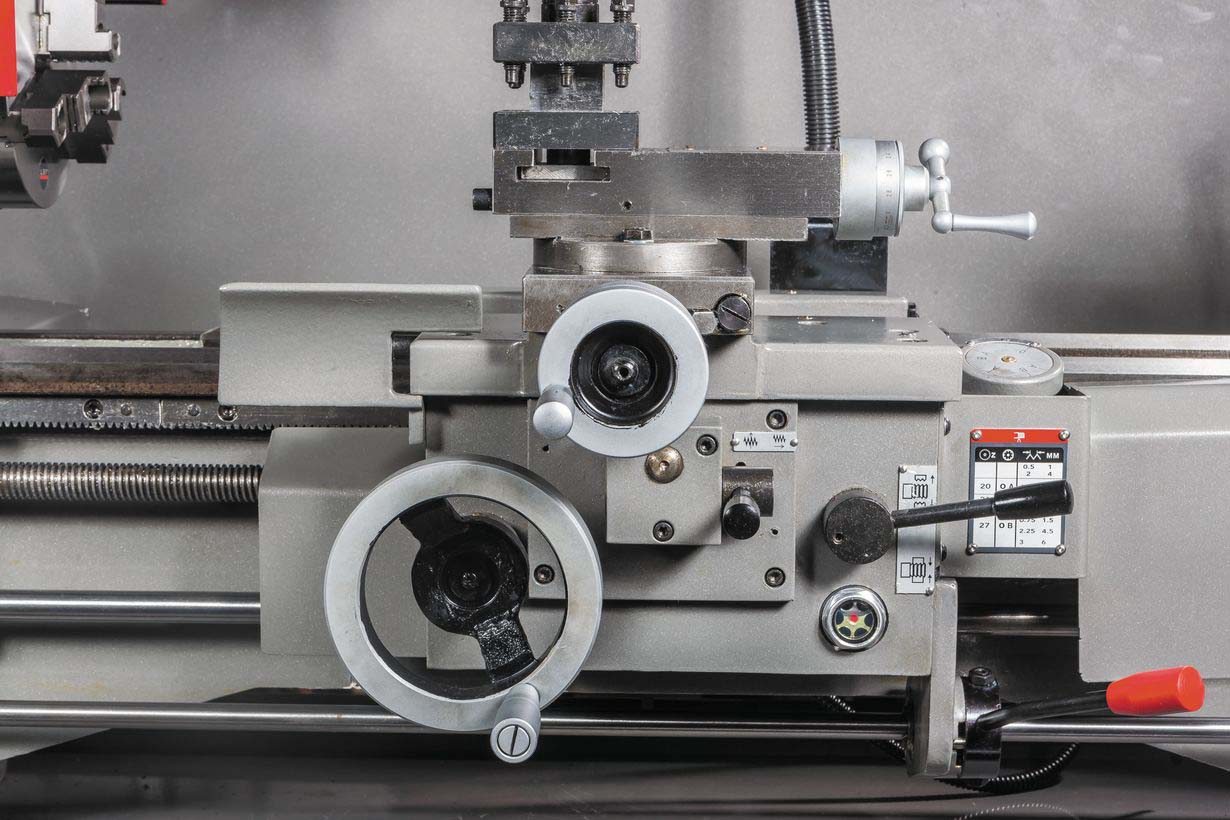

• Автоматическая подача продольного и поперечного суппорта
• Регулировка зазоров направляющих при помощи клиновых планок

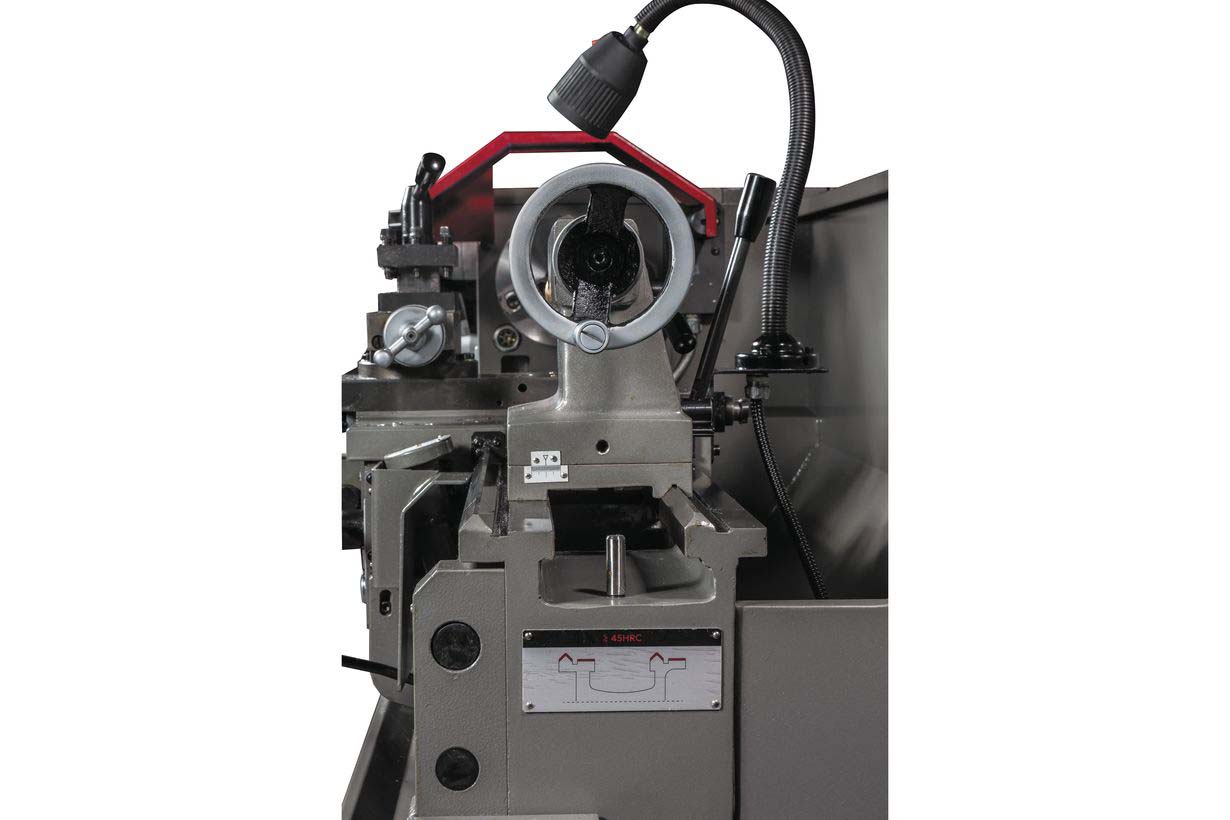

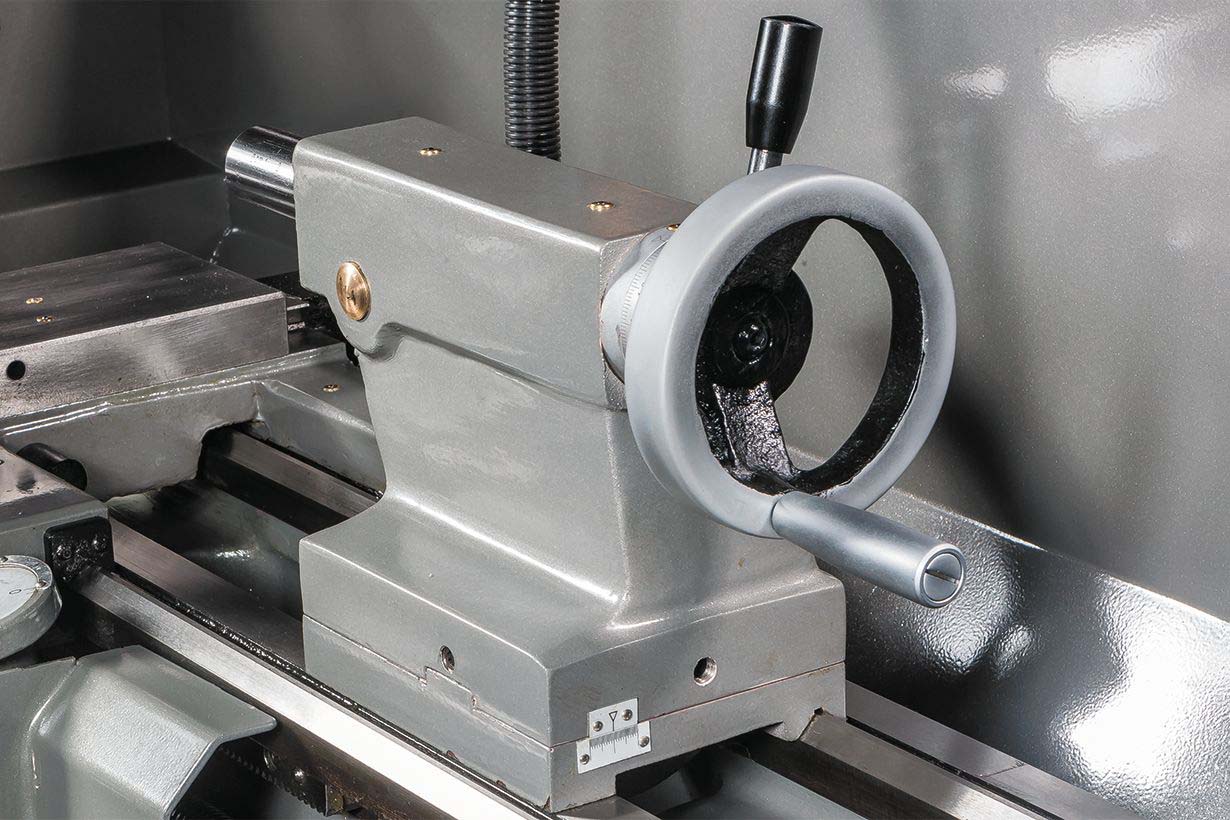

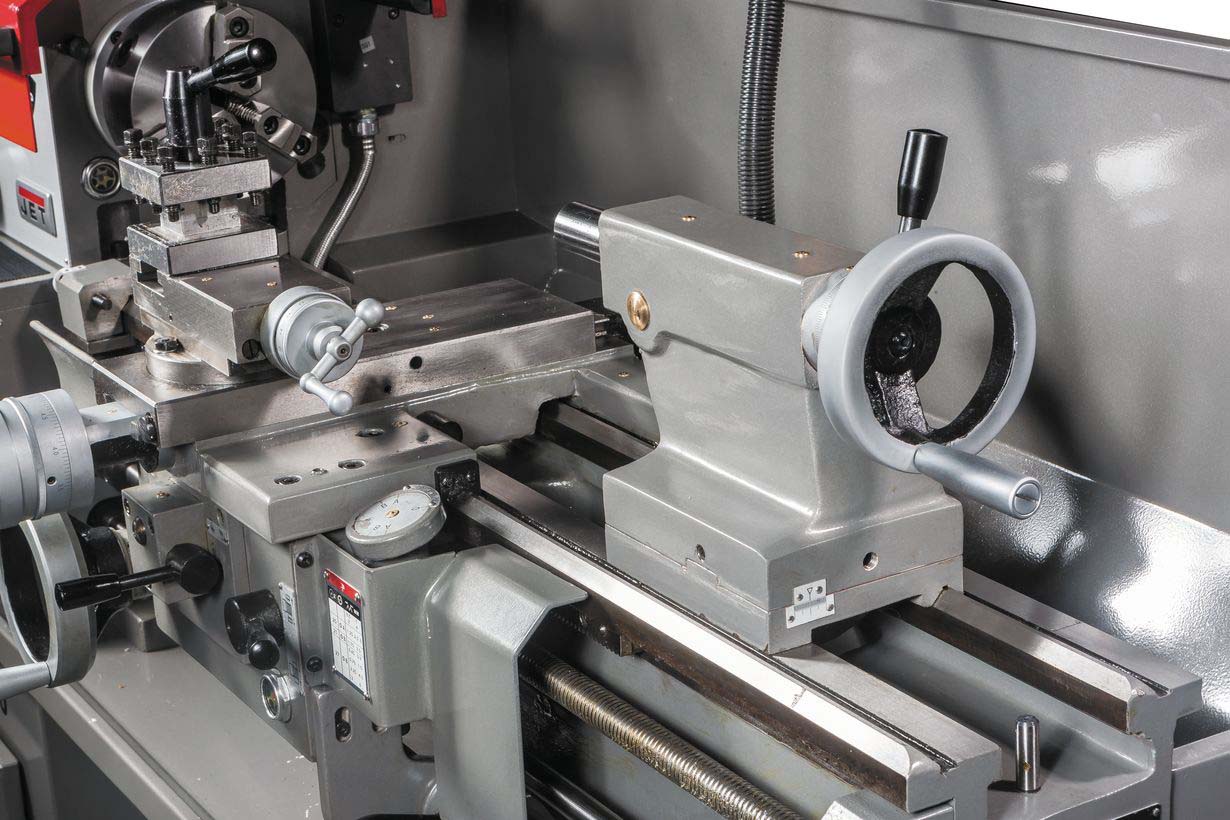

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Толчковый режим работы шпинделя
• УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
• Современный аналог 1А616, 1616, 16Б16 и Т-4

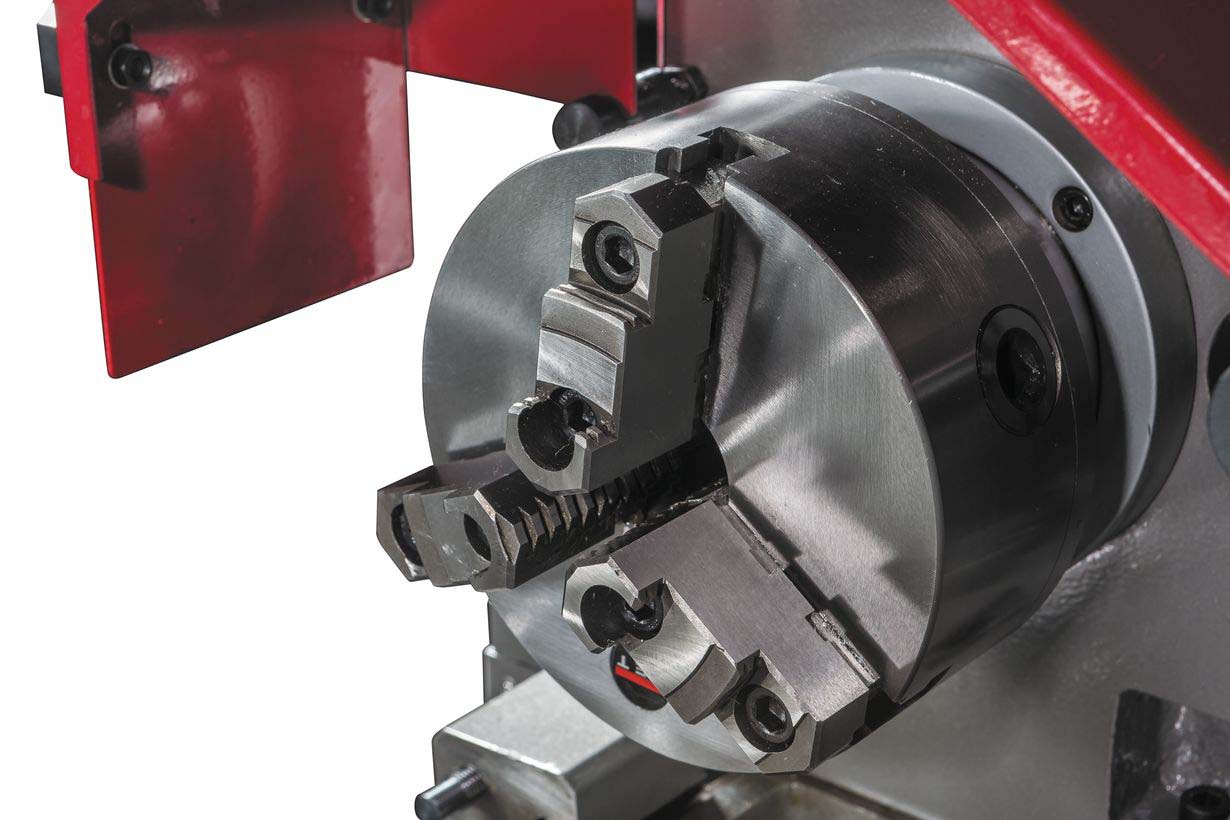

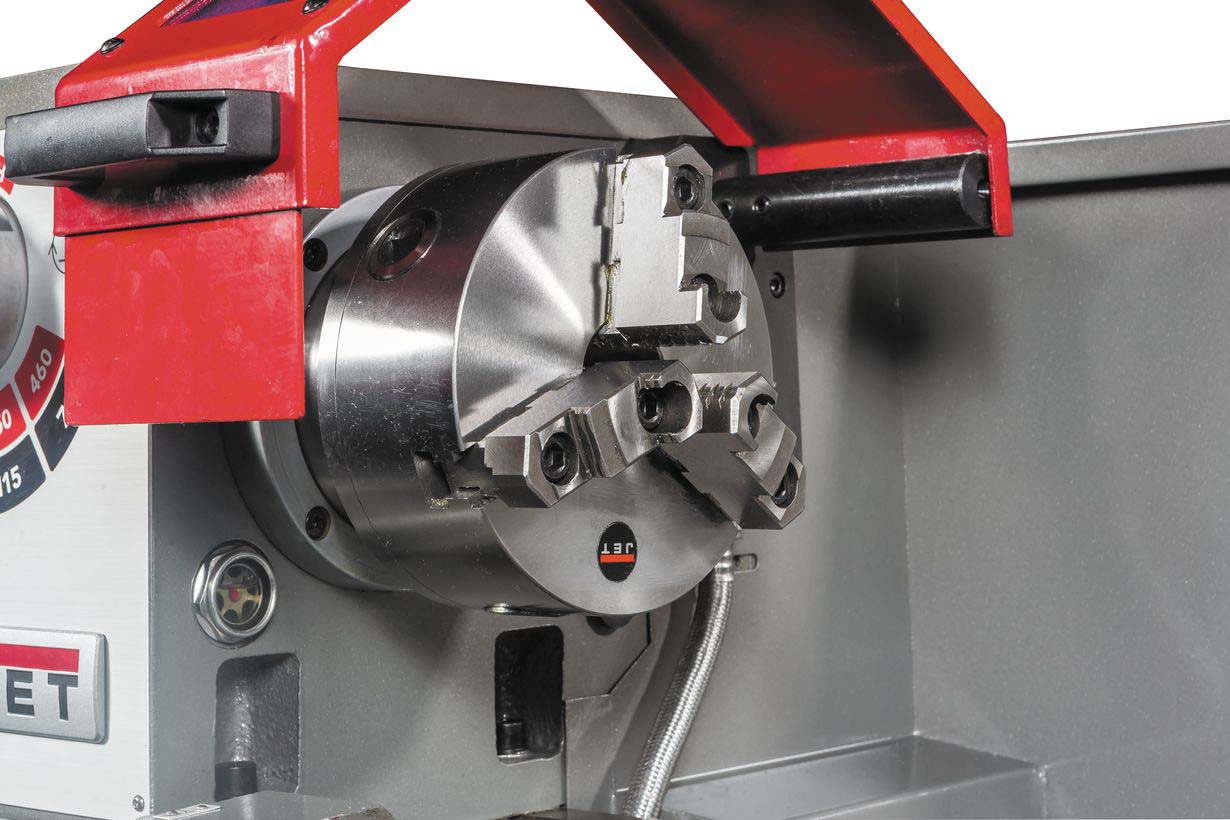

• 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

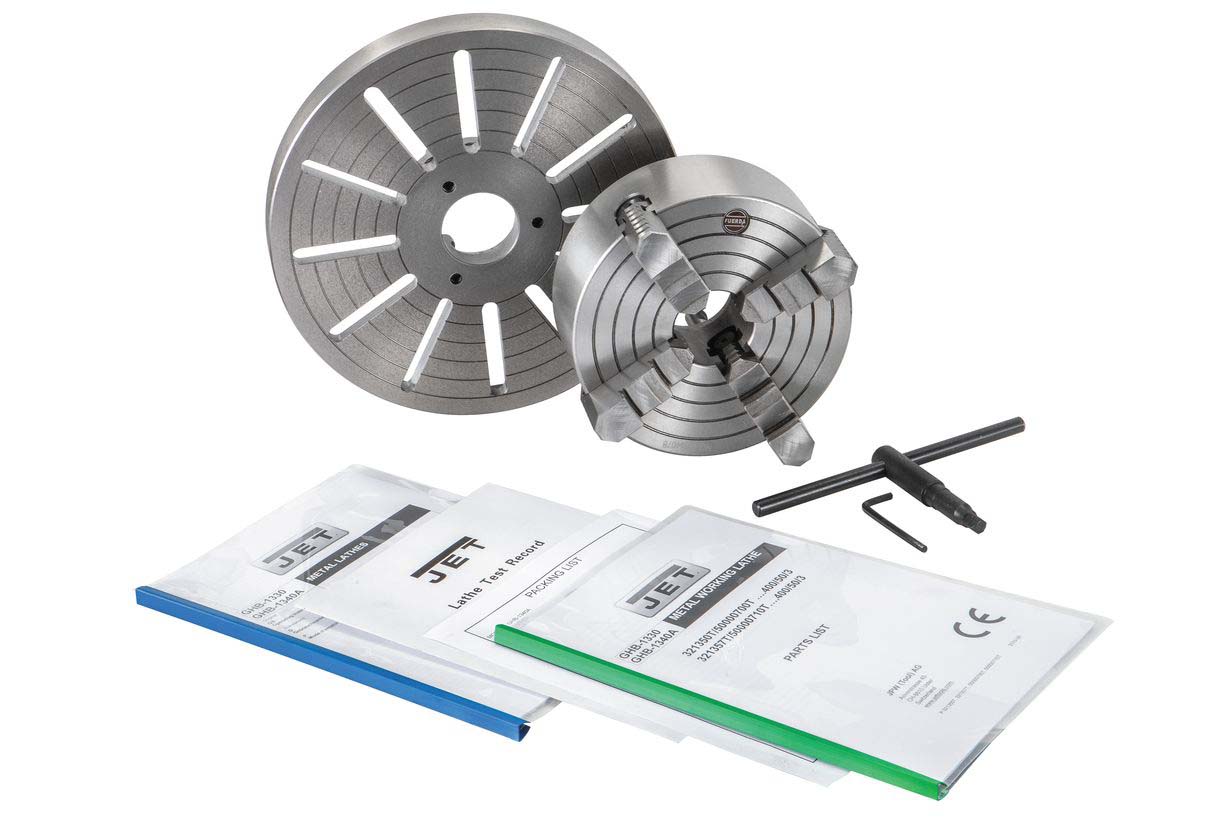

• 4-х кулачковая планшайба Ø200 мм
• Планшайба Ø300 мм

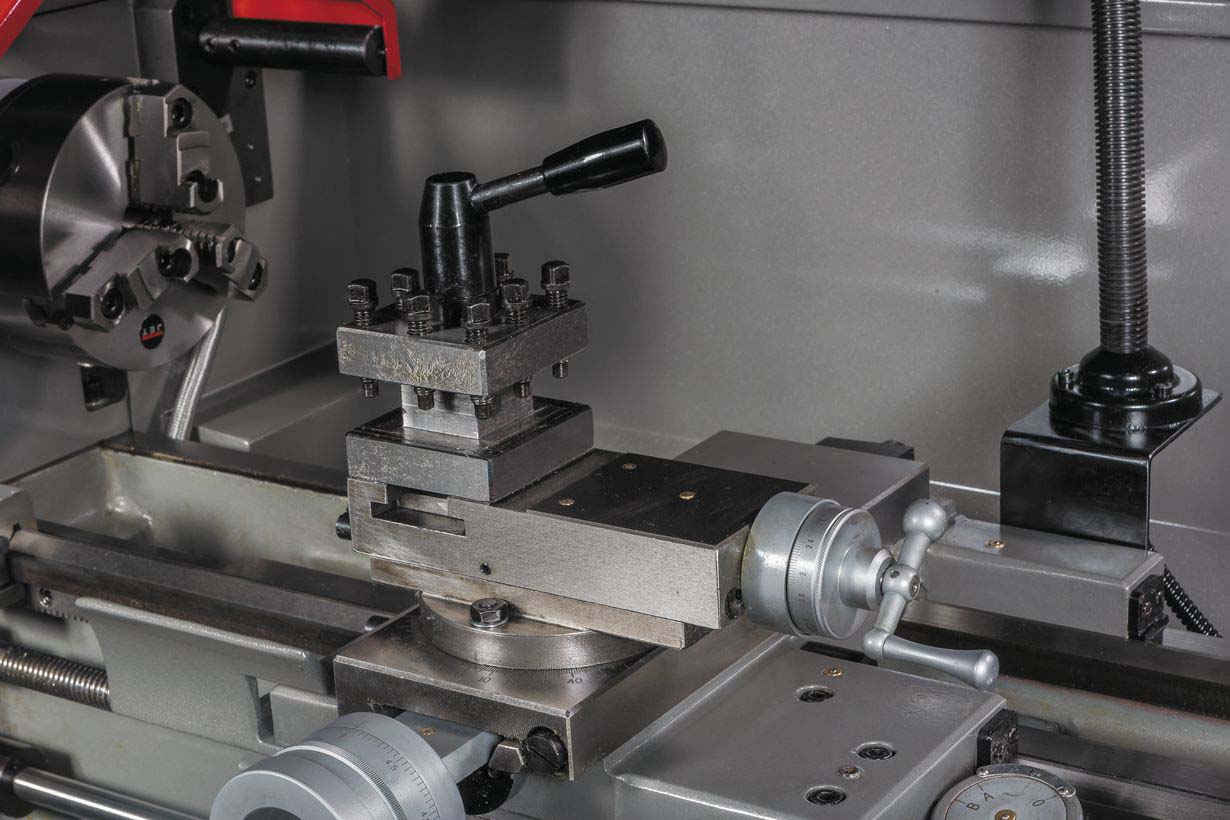

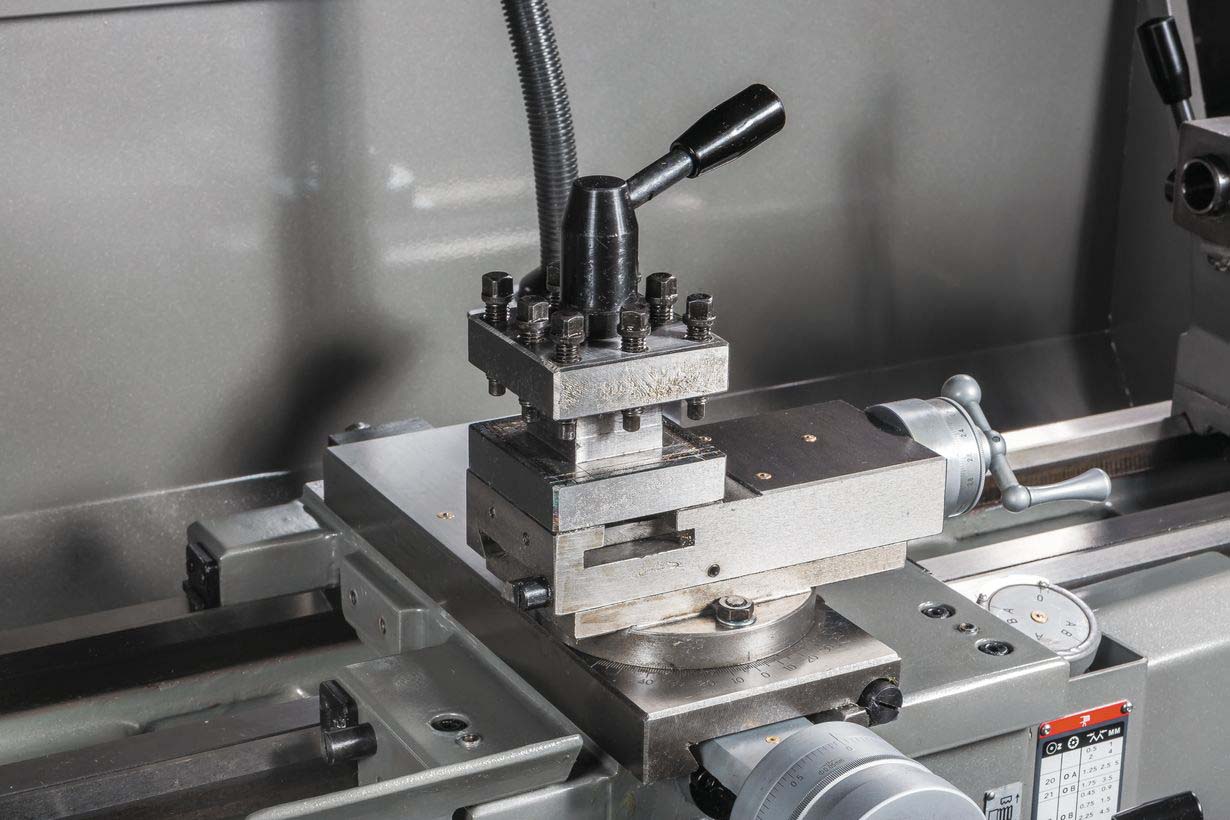

• 4-х-позиционный резцедержатель с фиксатором

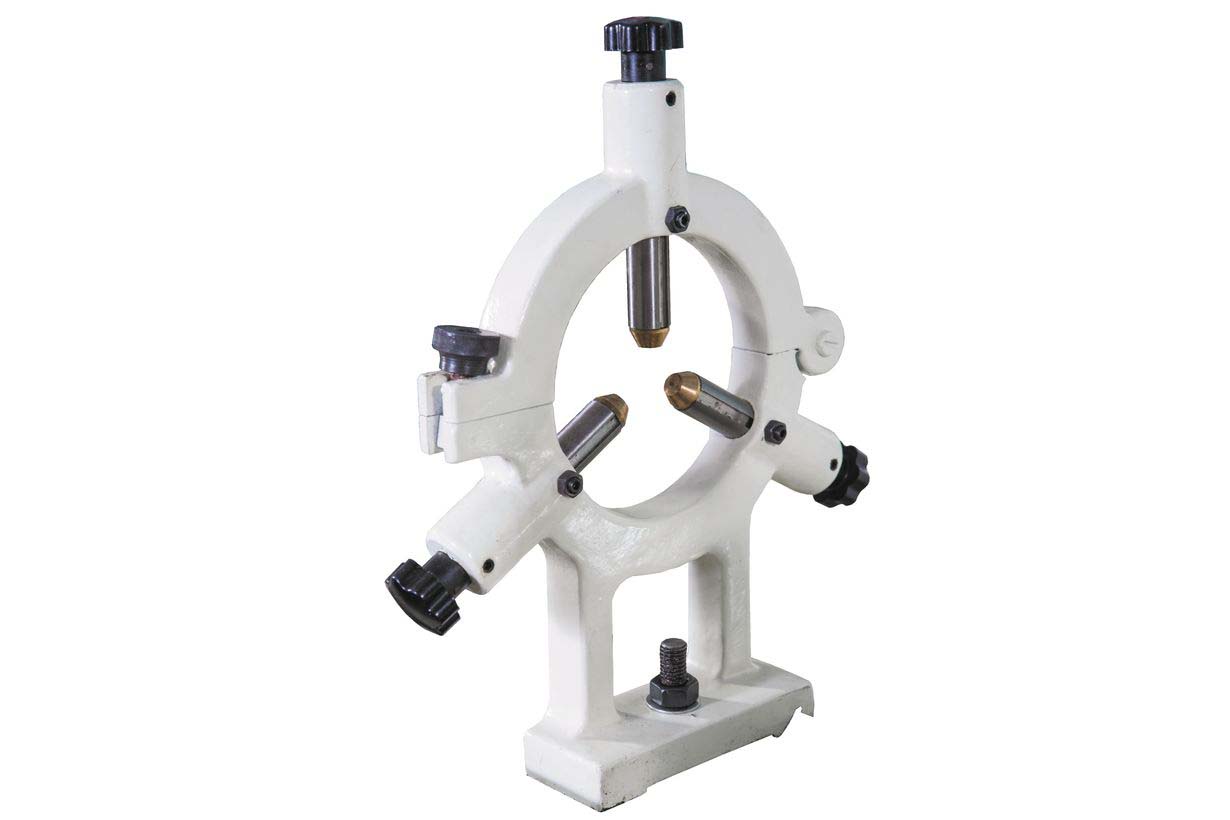

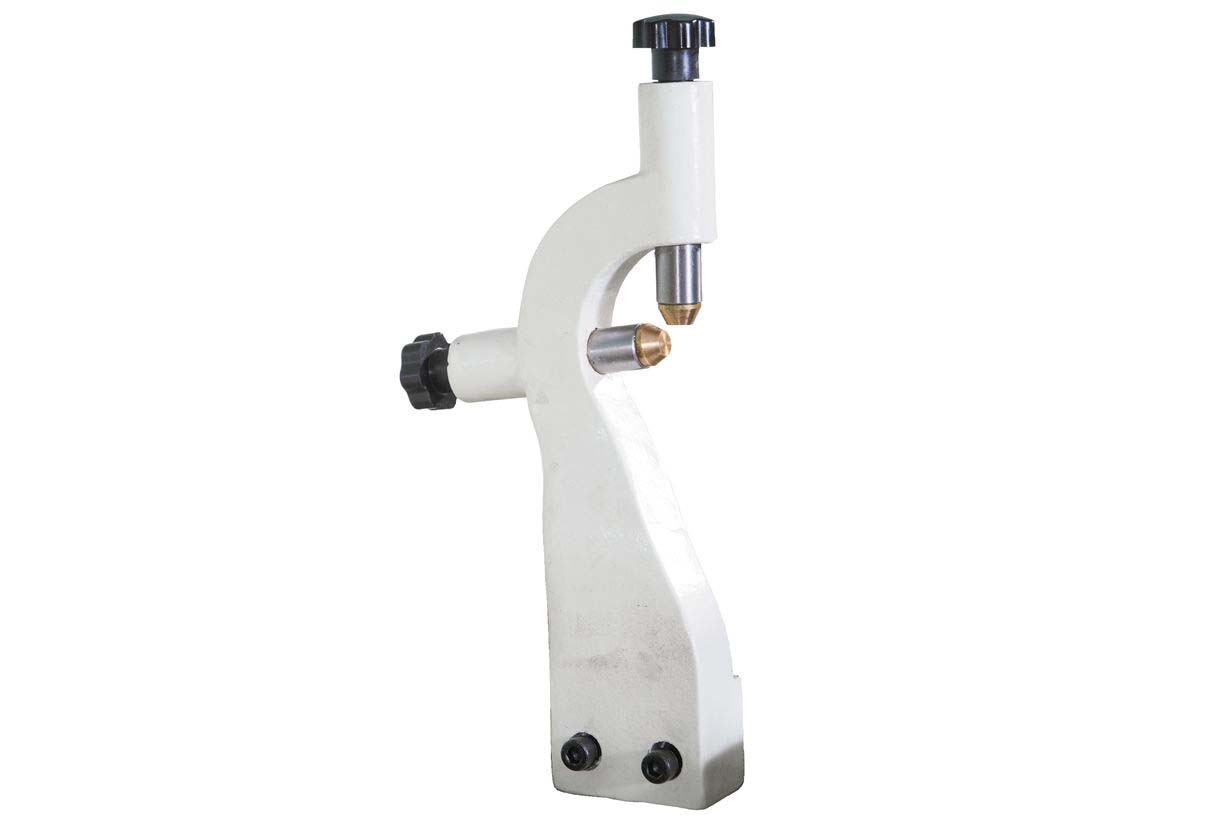

• Подвижный и неподвижный люнеты

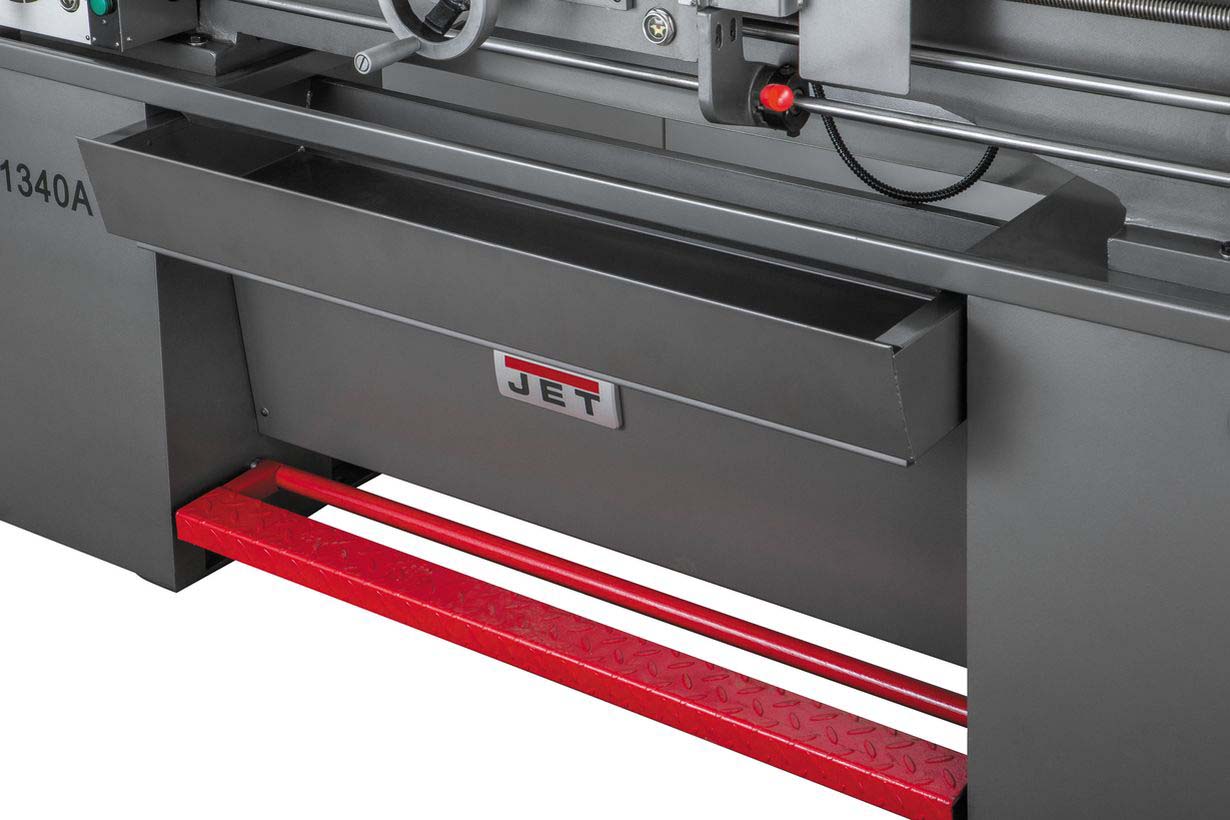

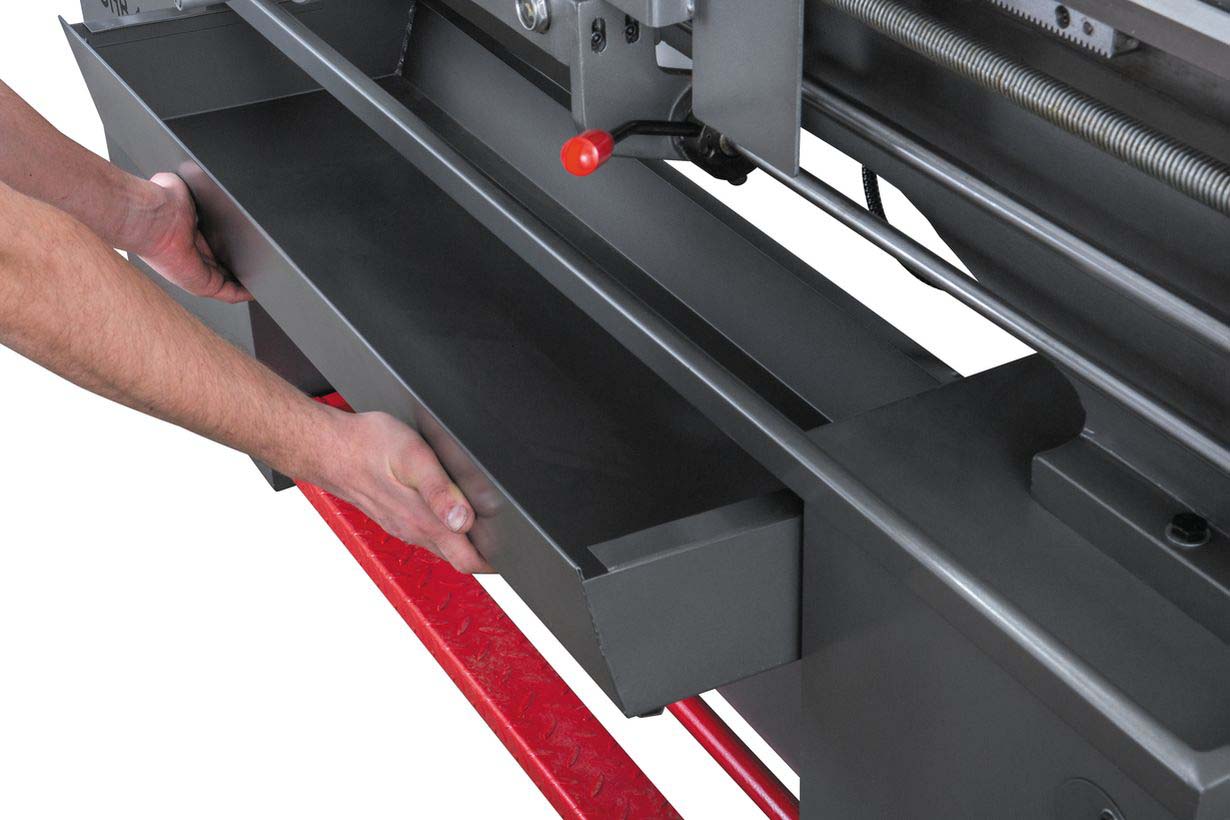

• Выдвижной поддон для сбора стружки

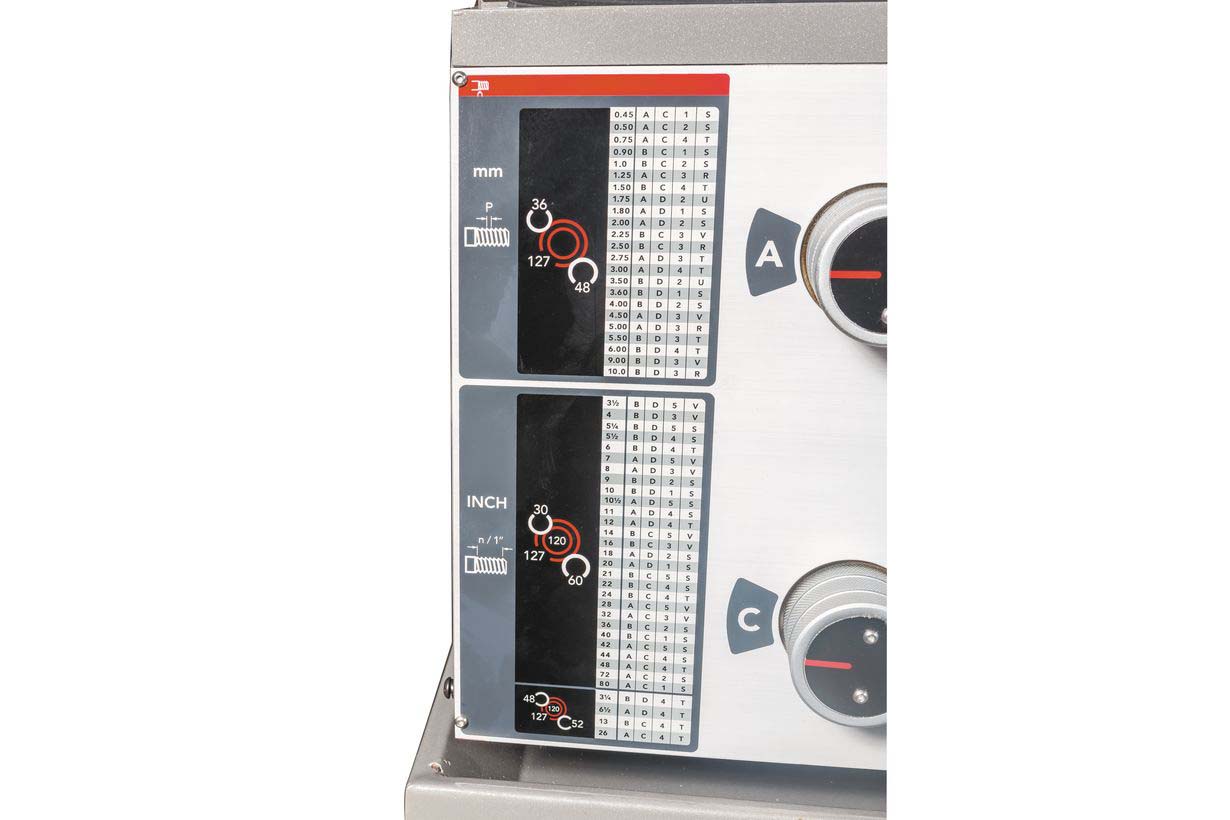

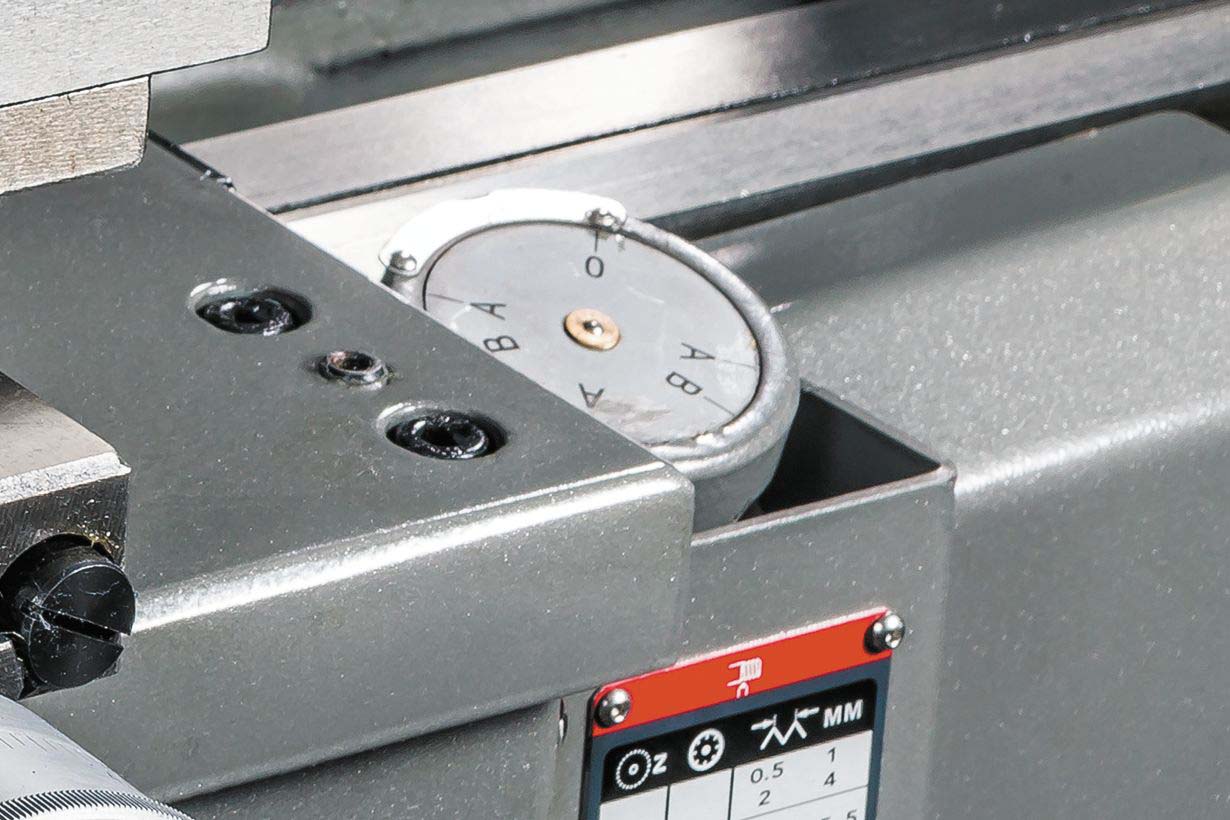

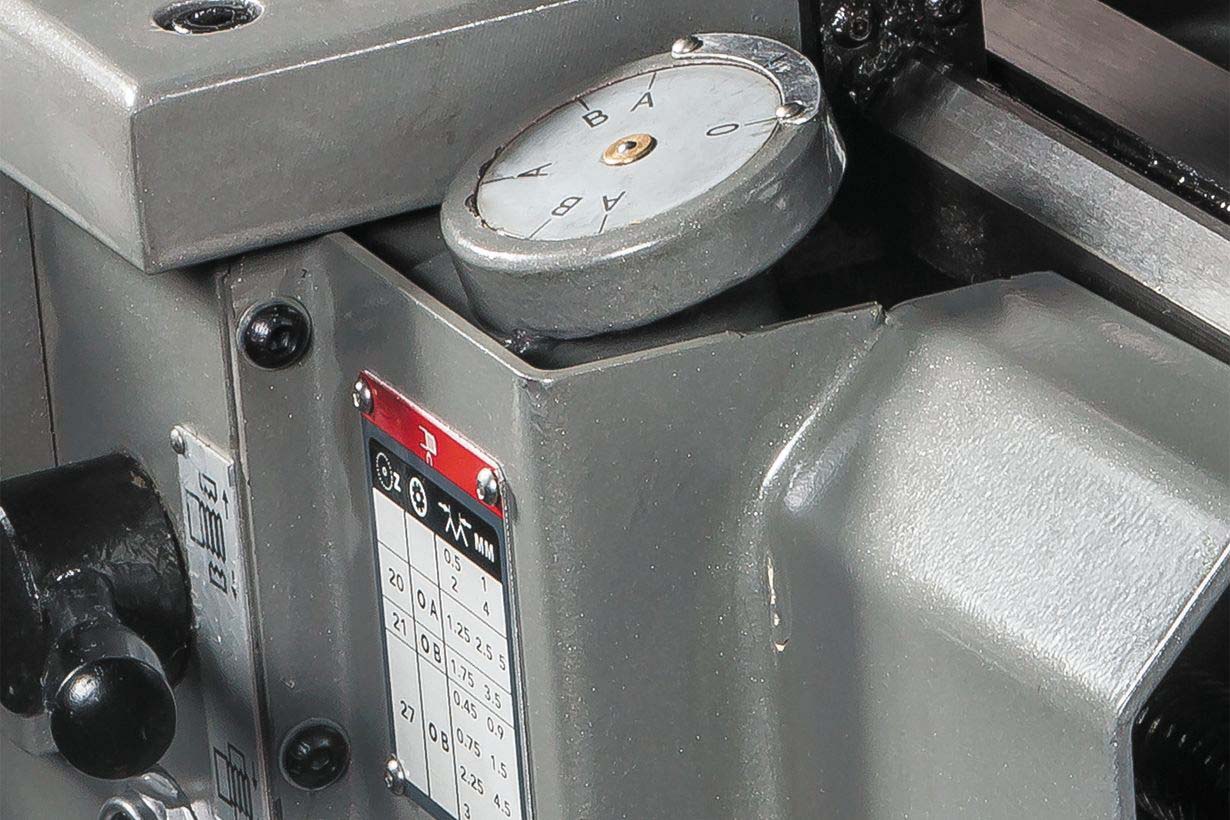

• Указатель резьбы

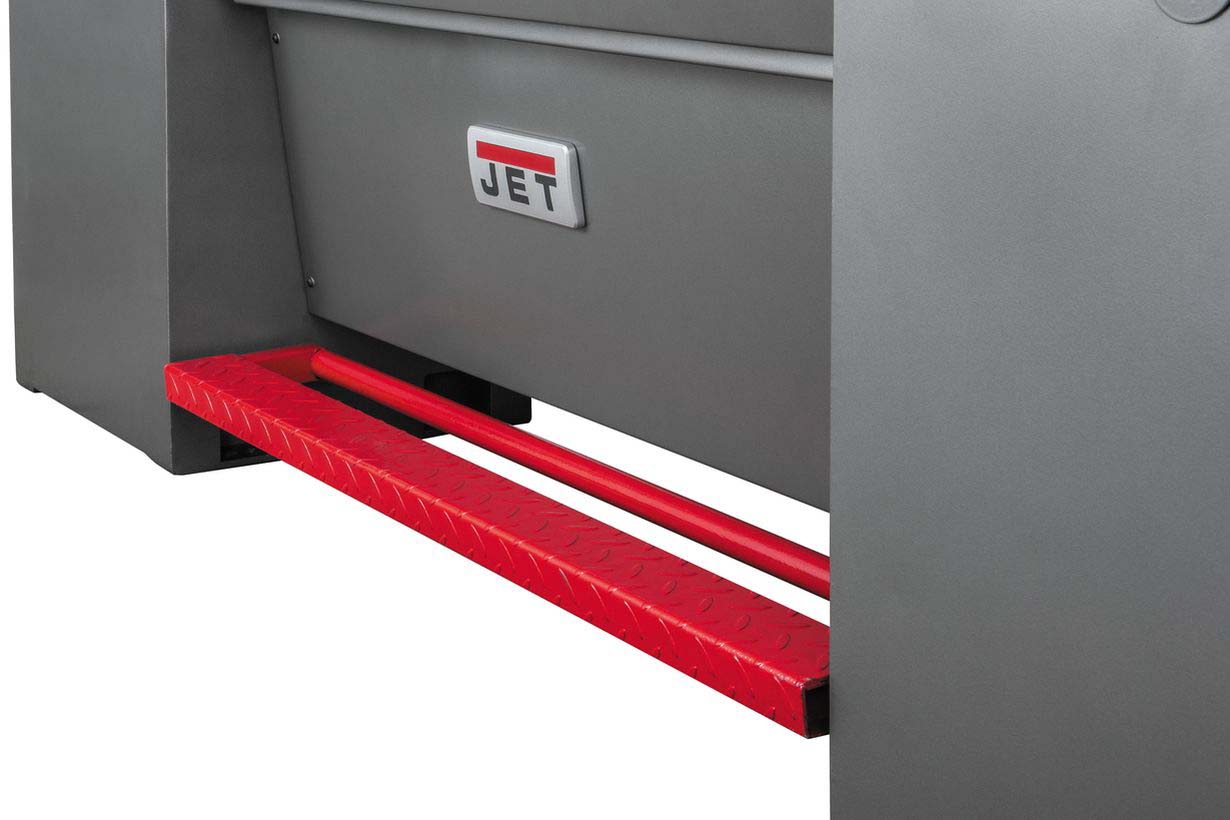

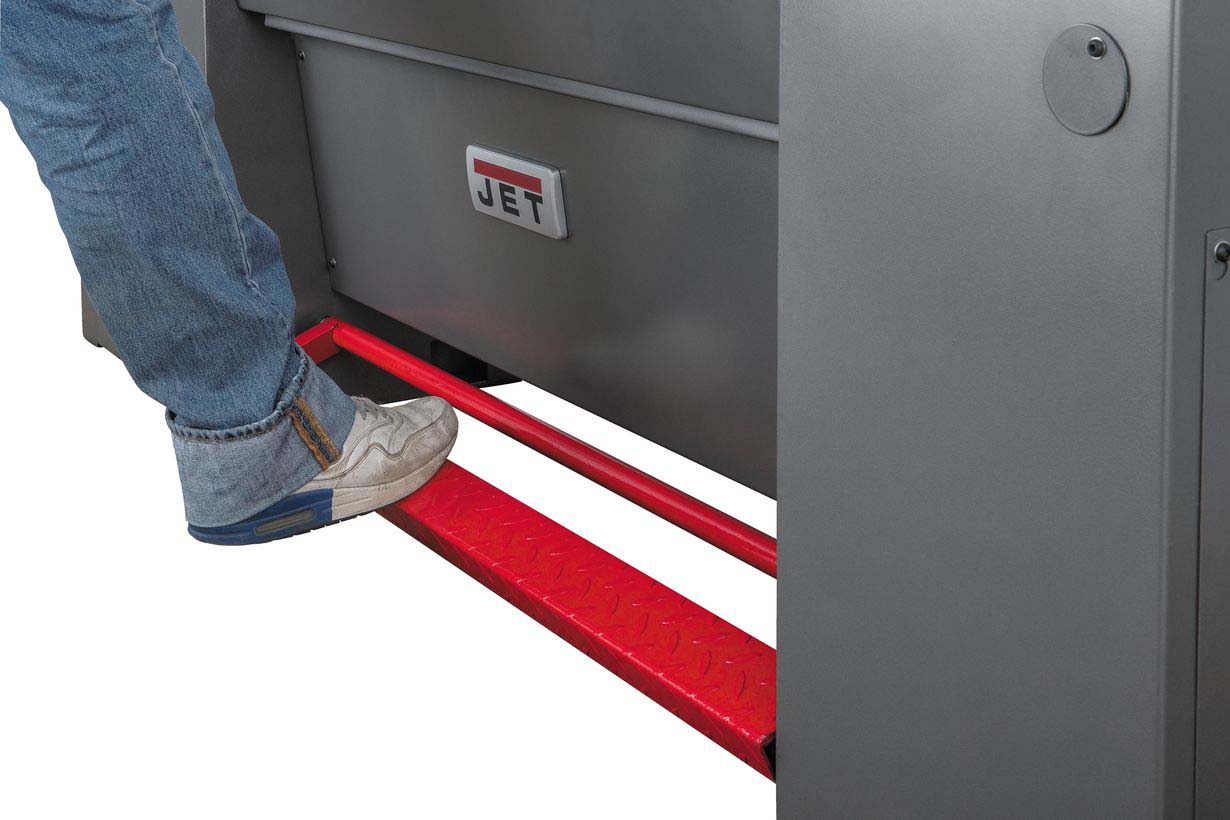

• Ножной тормоз
• Защитный экран патрона с концевым выключателем
• Защитная задняя стенка
• Защита резцедержателя
• 2 не вращающихся центра МК-3
• Переходная втулка МК-5/МК-3
• Набор сменных металлических шестерён

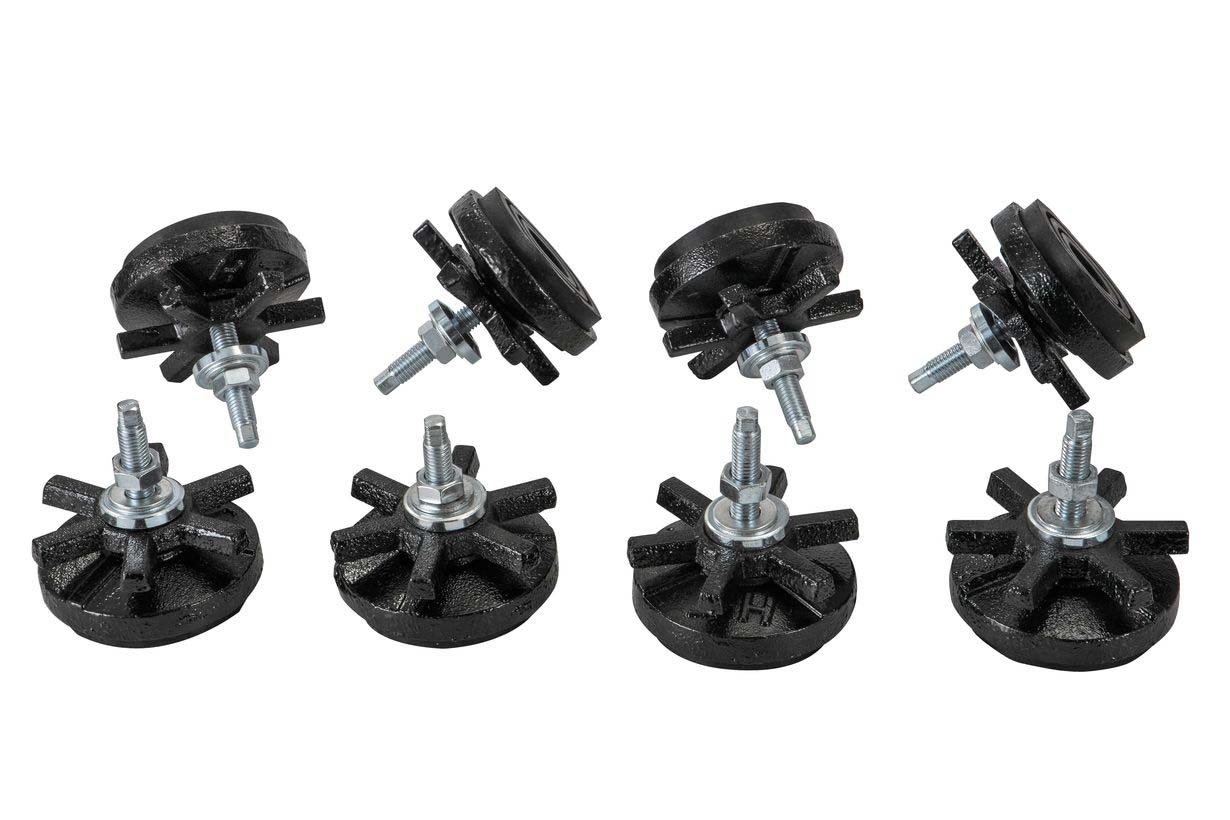

• Комплект виброопор
• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

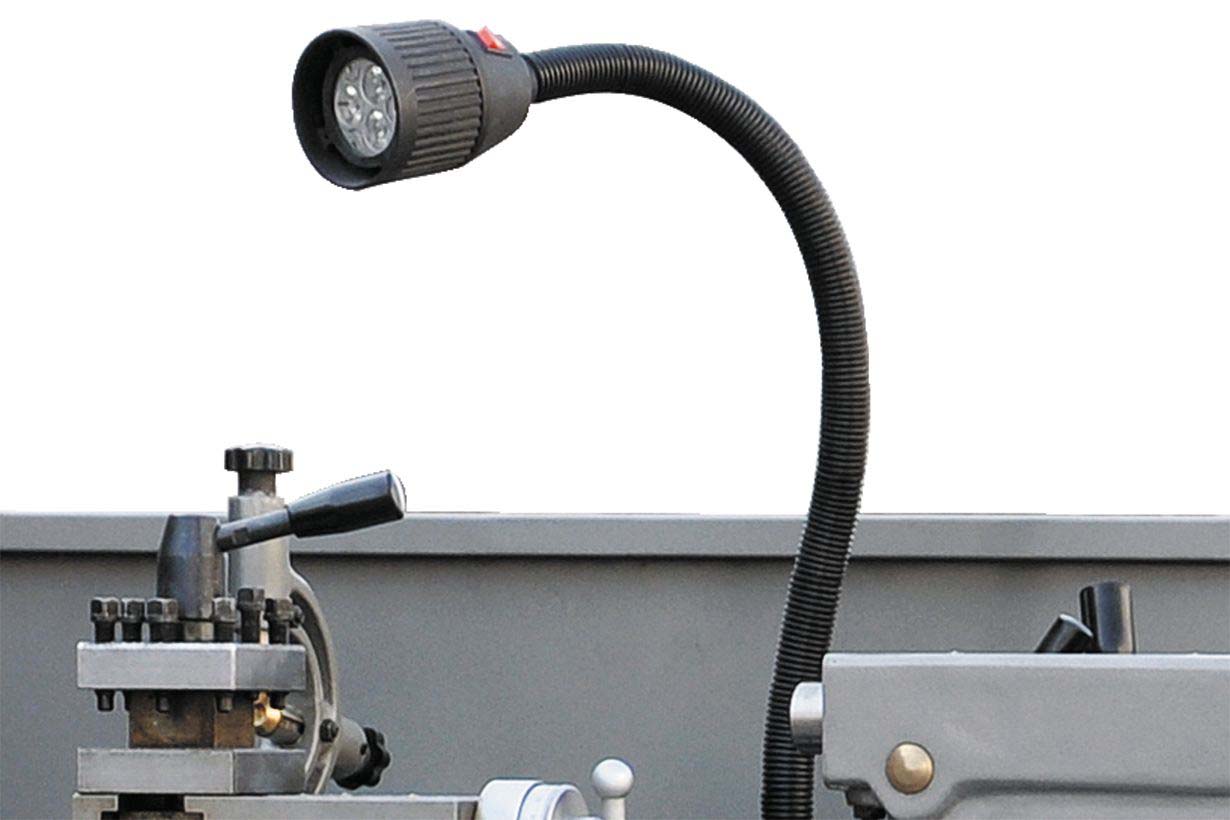

• Лампа освещения рабочей зоны
• Ключ резцедержателя
• Ключ для 3-х кулачкового патрона

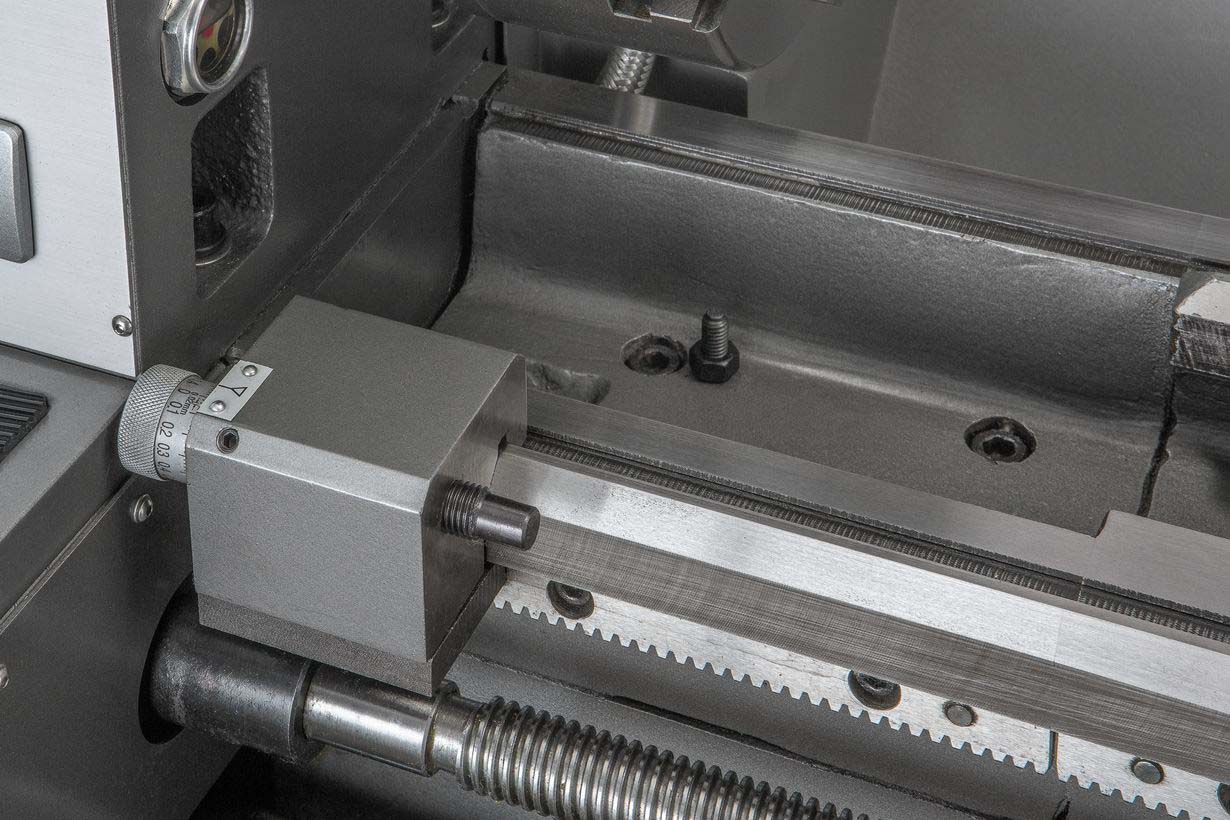

• Концевой упор продольного перемещения

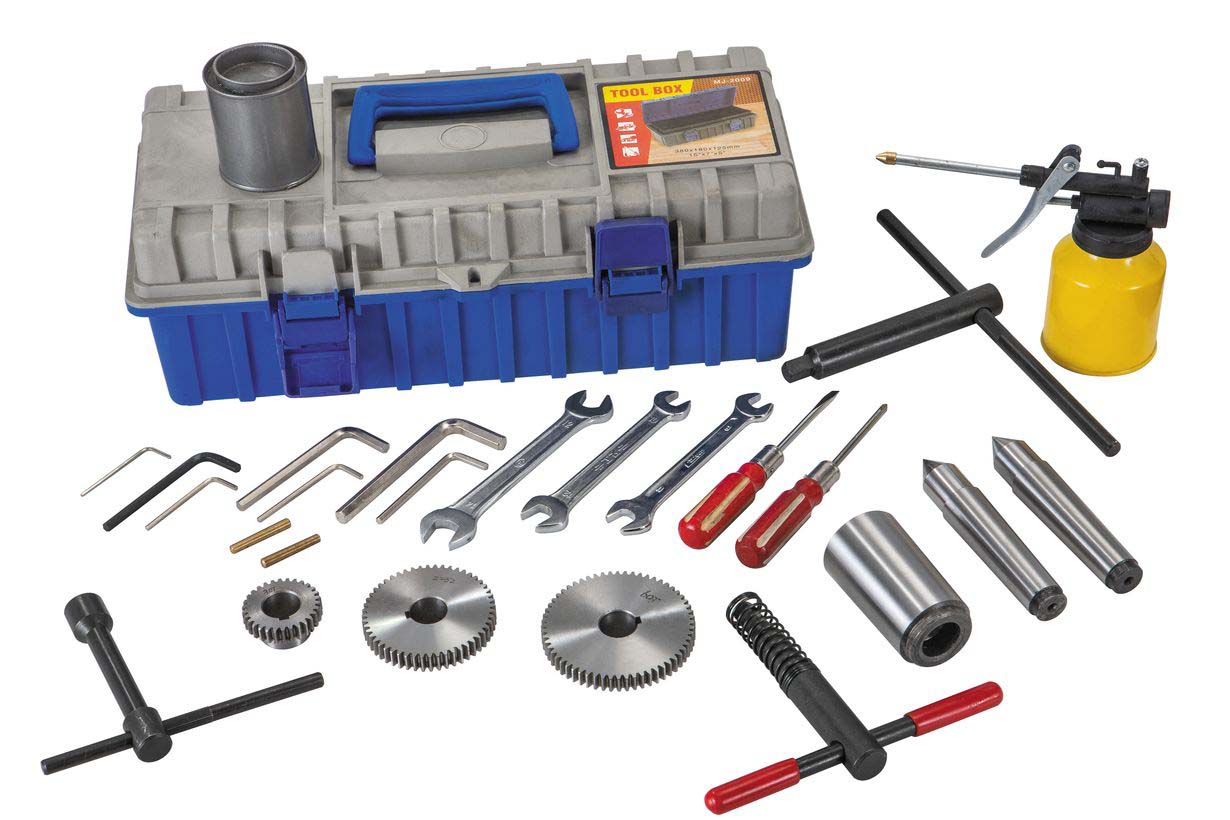

• Ящик с инструментом
• Руководство по эксплуатации
