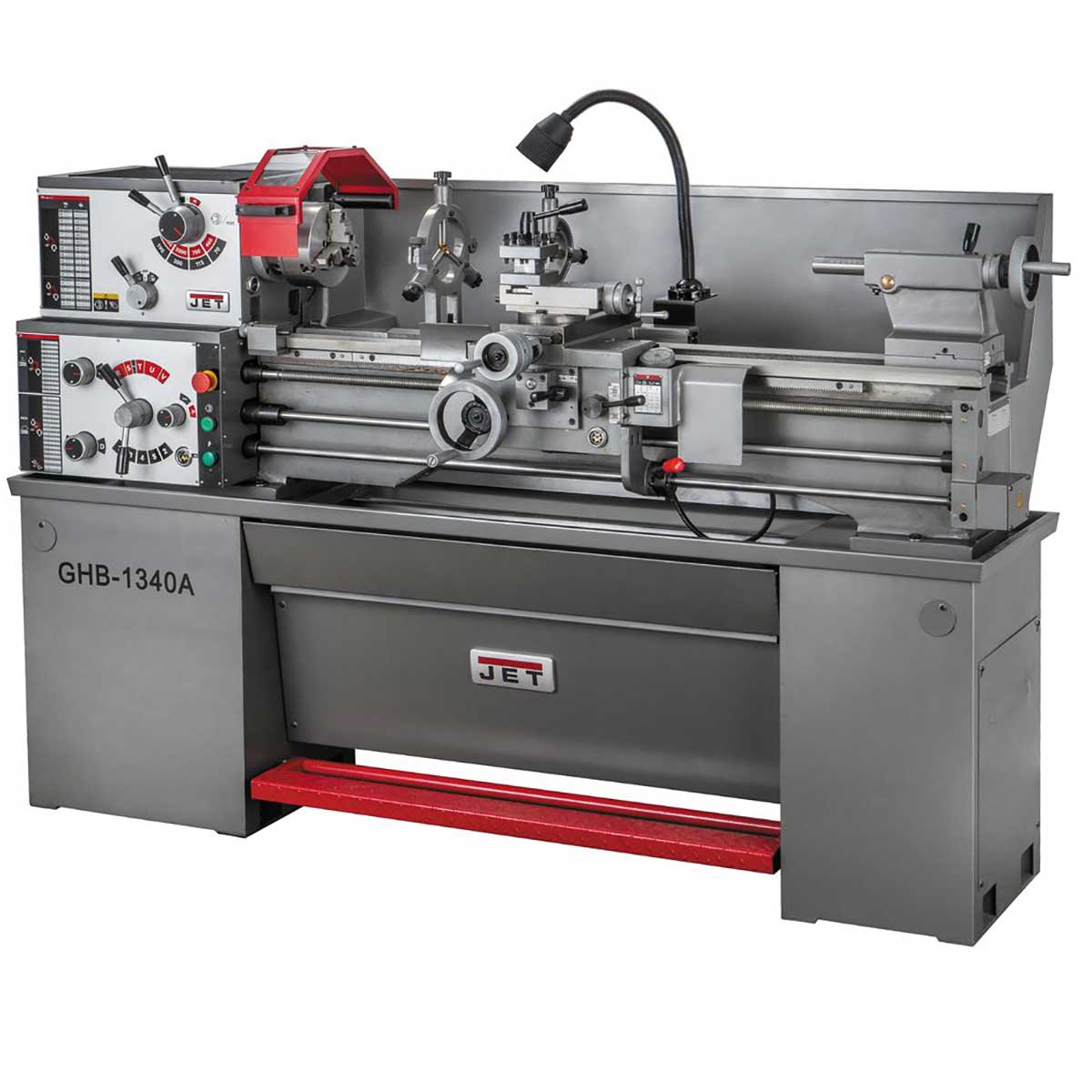

JET GHB-1340A Токарно-винторезный станок
JET
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.
Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин.
В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются ток
ами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

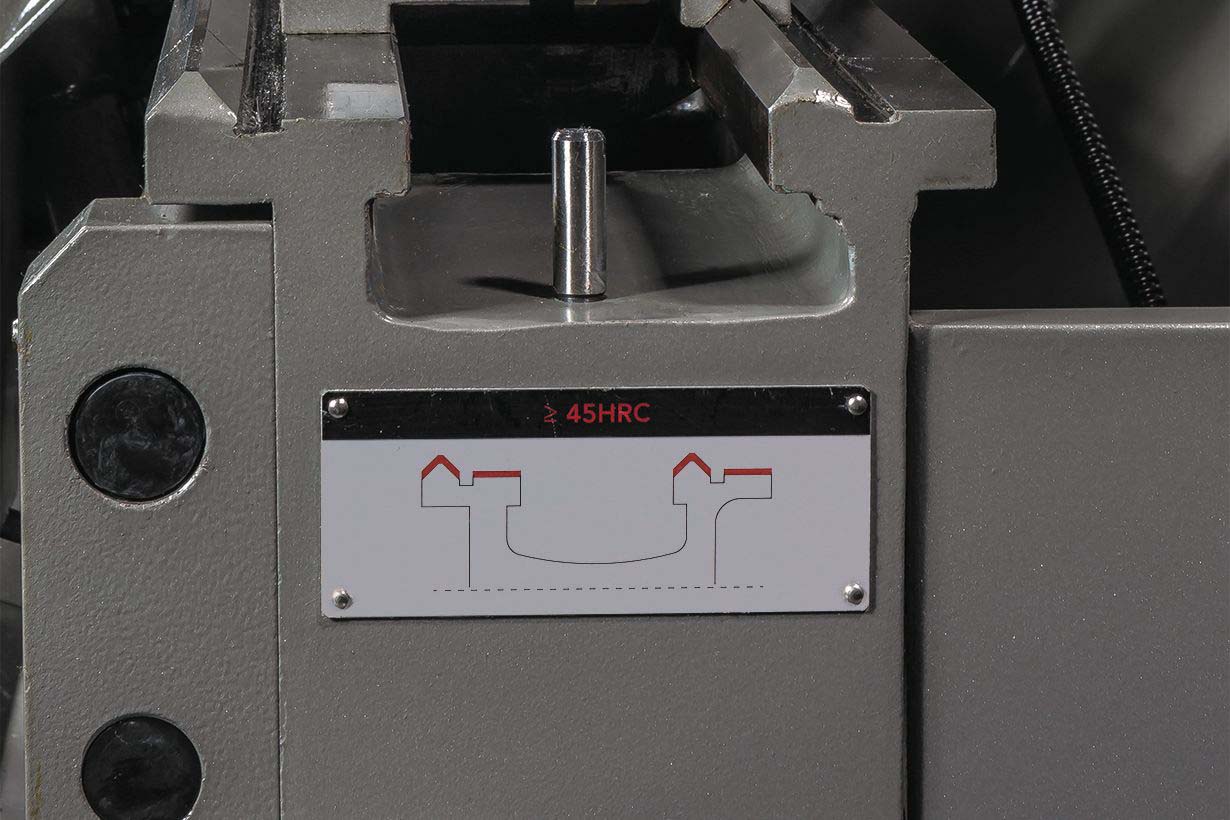

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки
- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

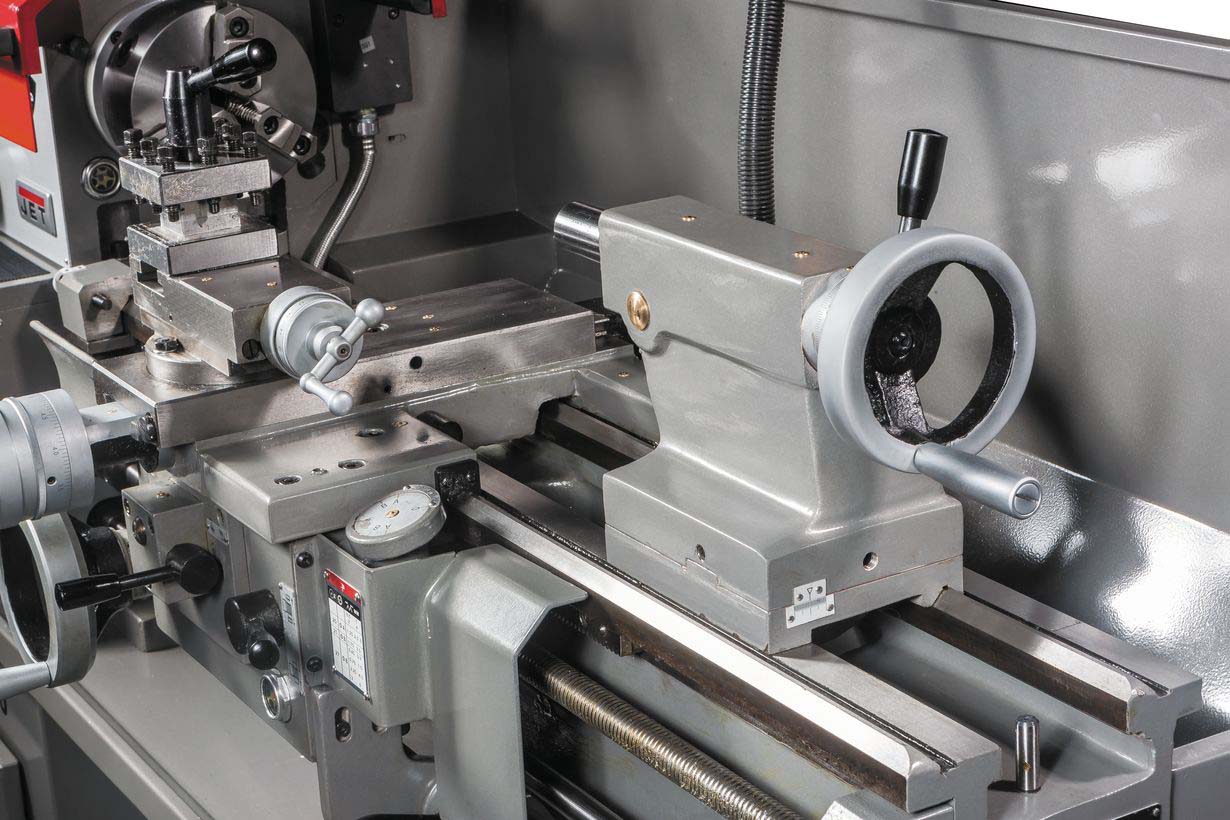

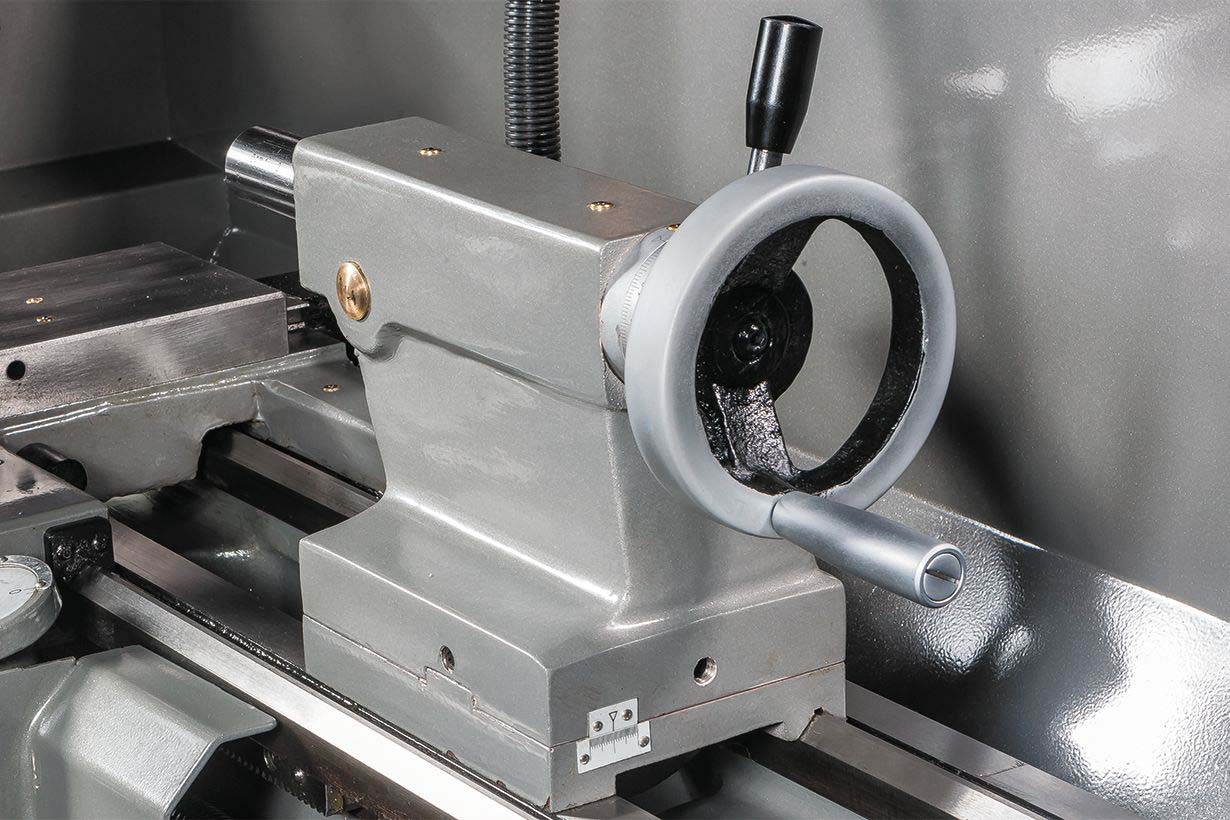

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- Современный аналог 1А616, 1616, 16Б16 и Т-4

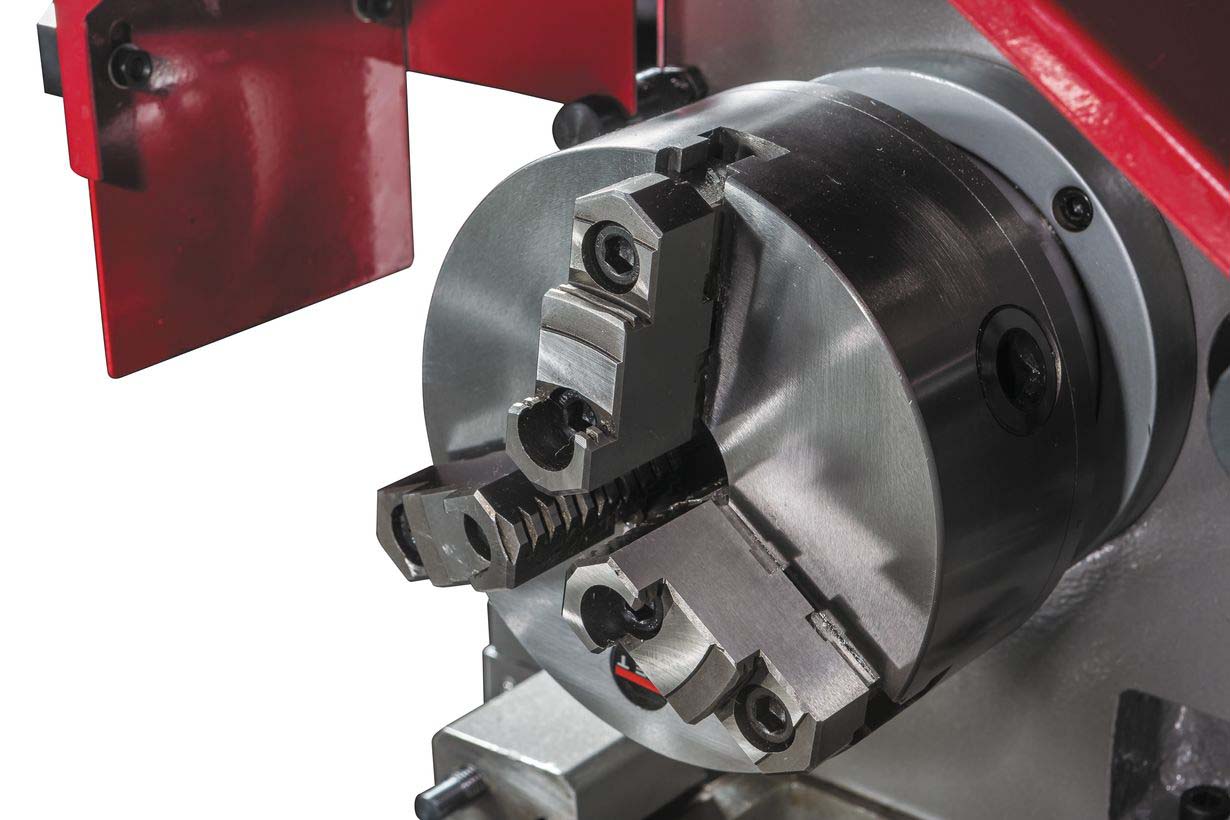

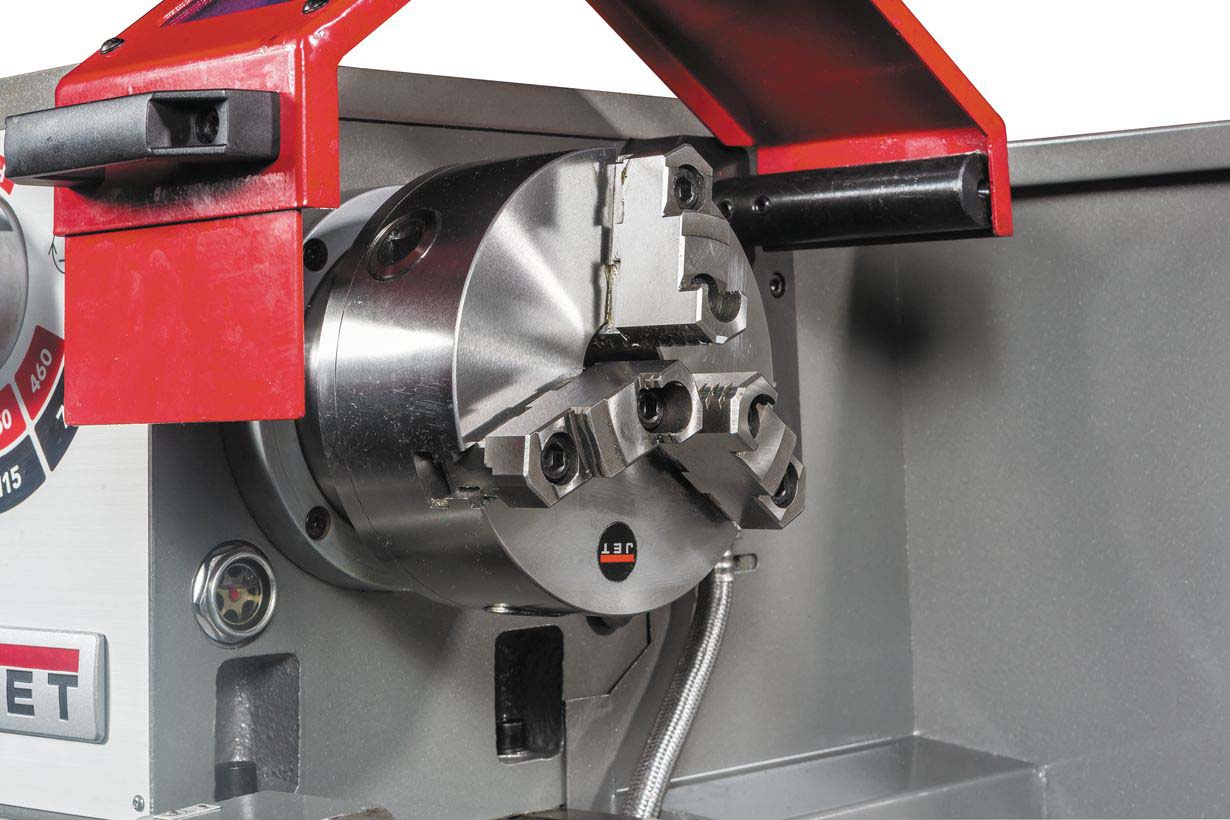

- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

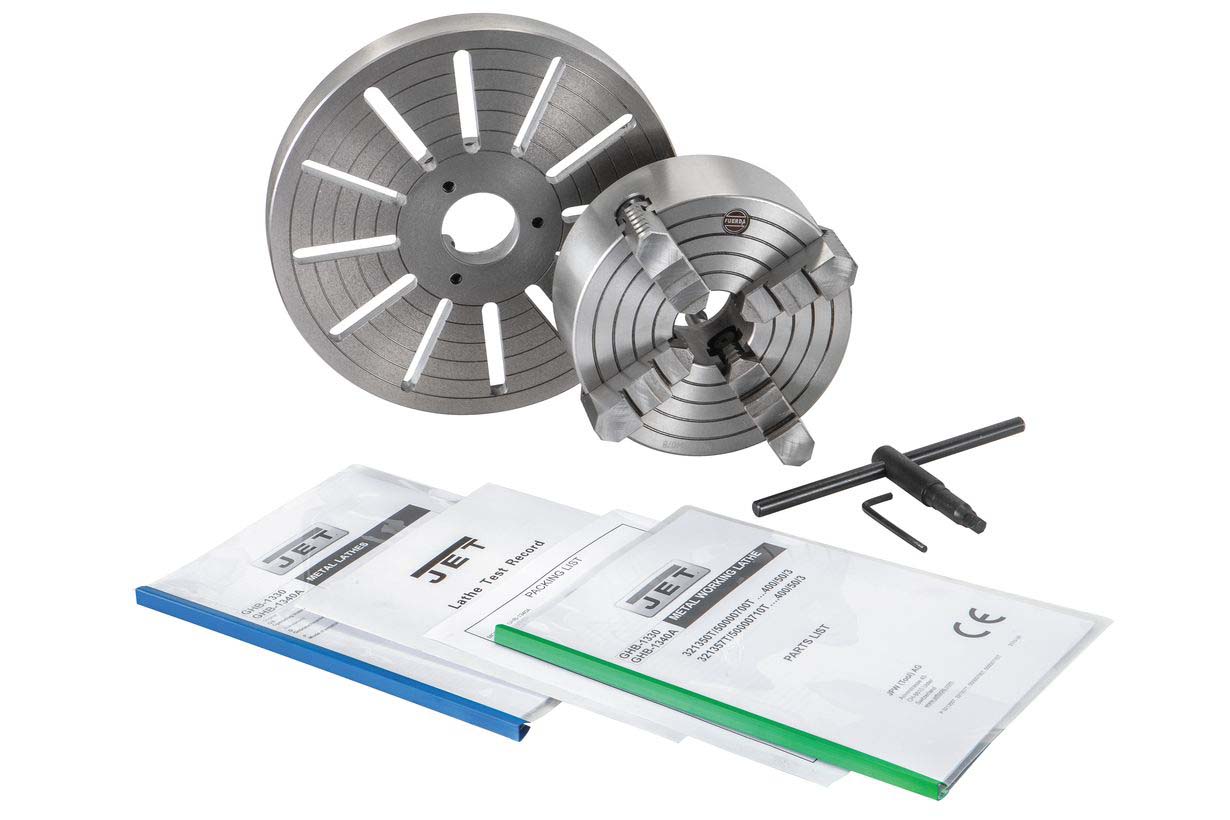

- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм

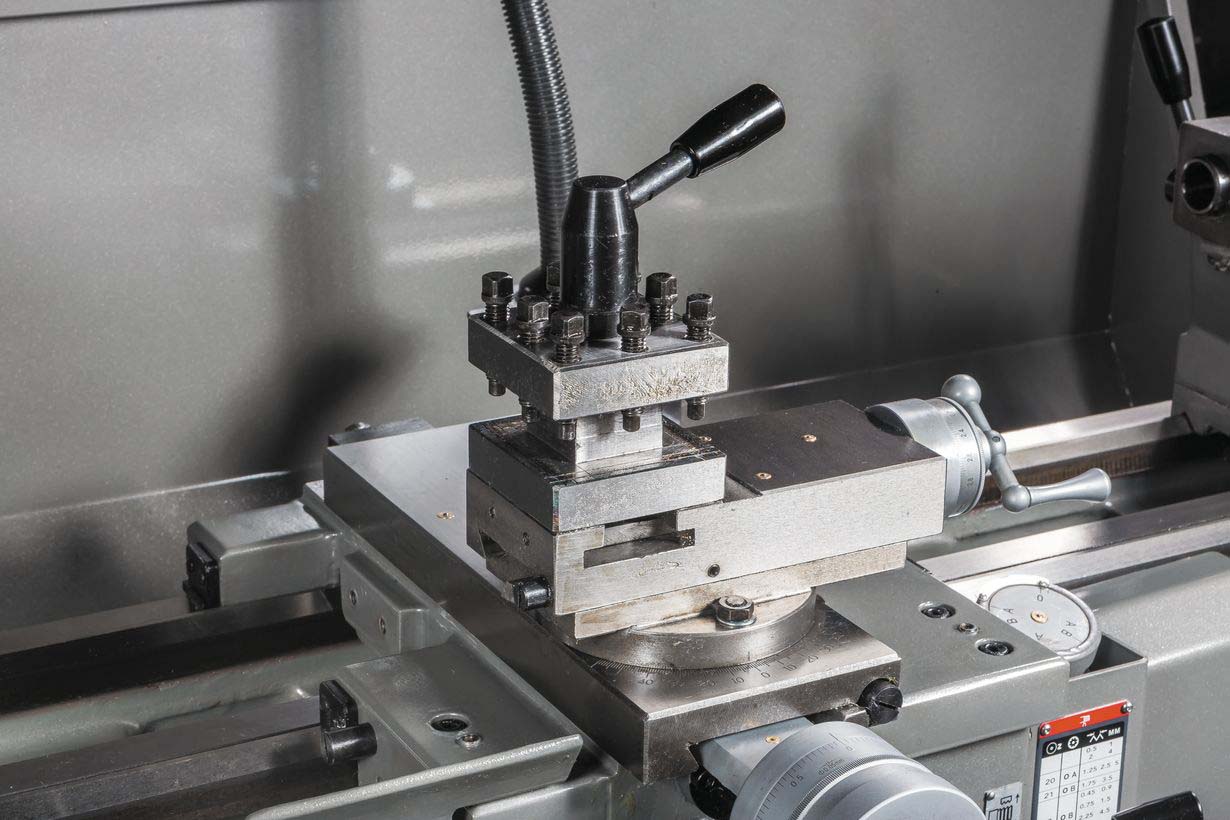

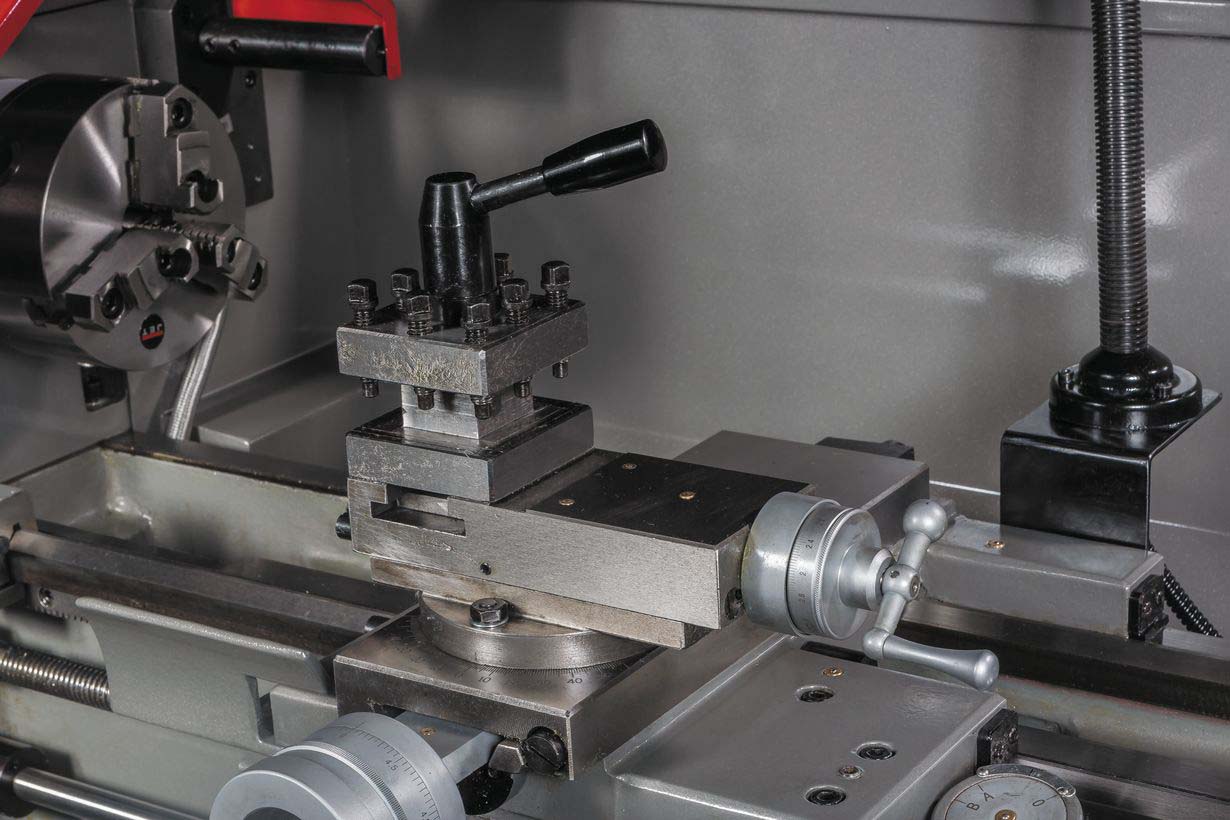

- 4-х-позиционный резцедержатель с фиксатором

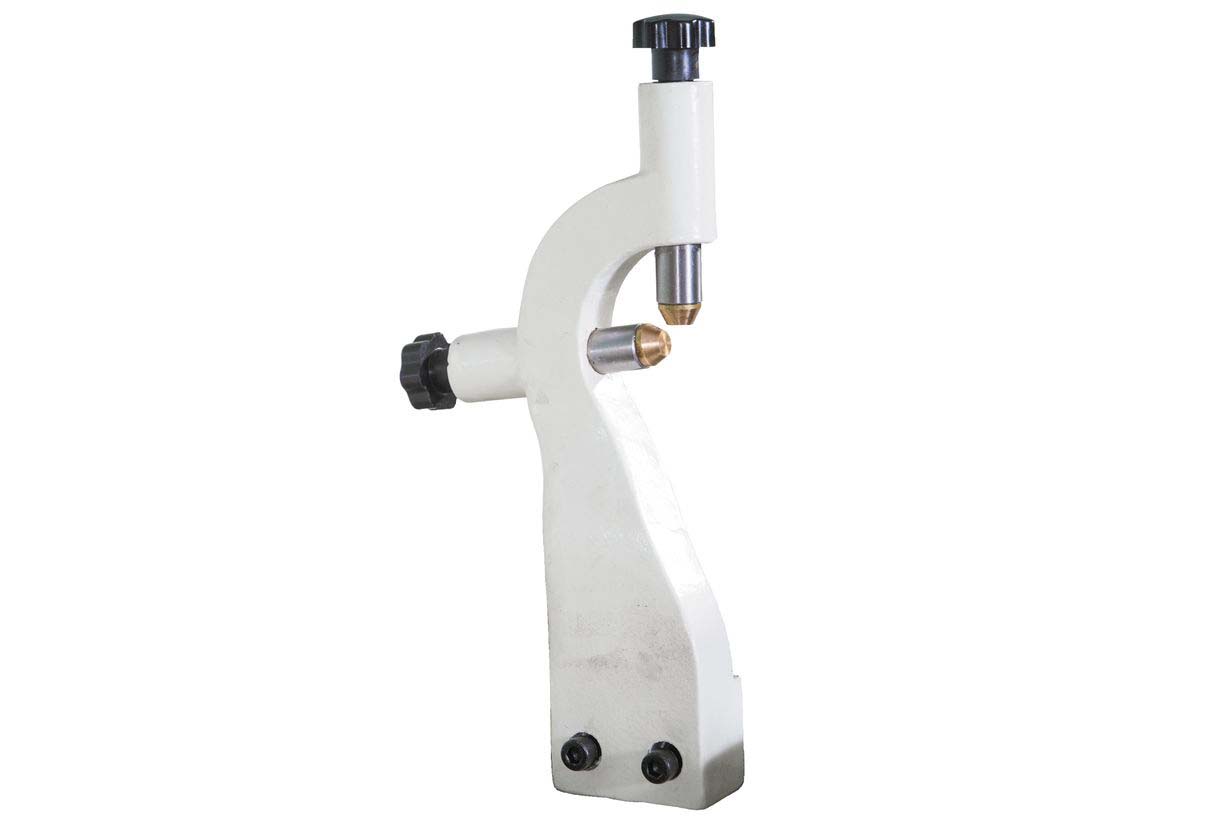

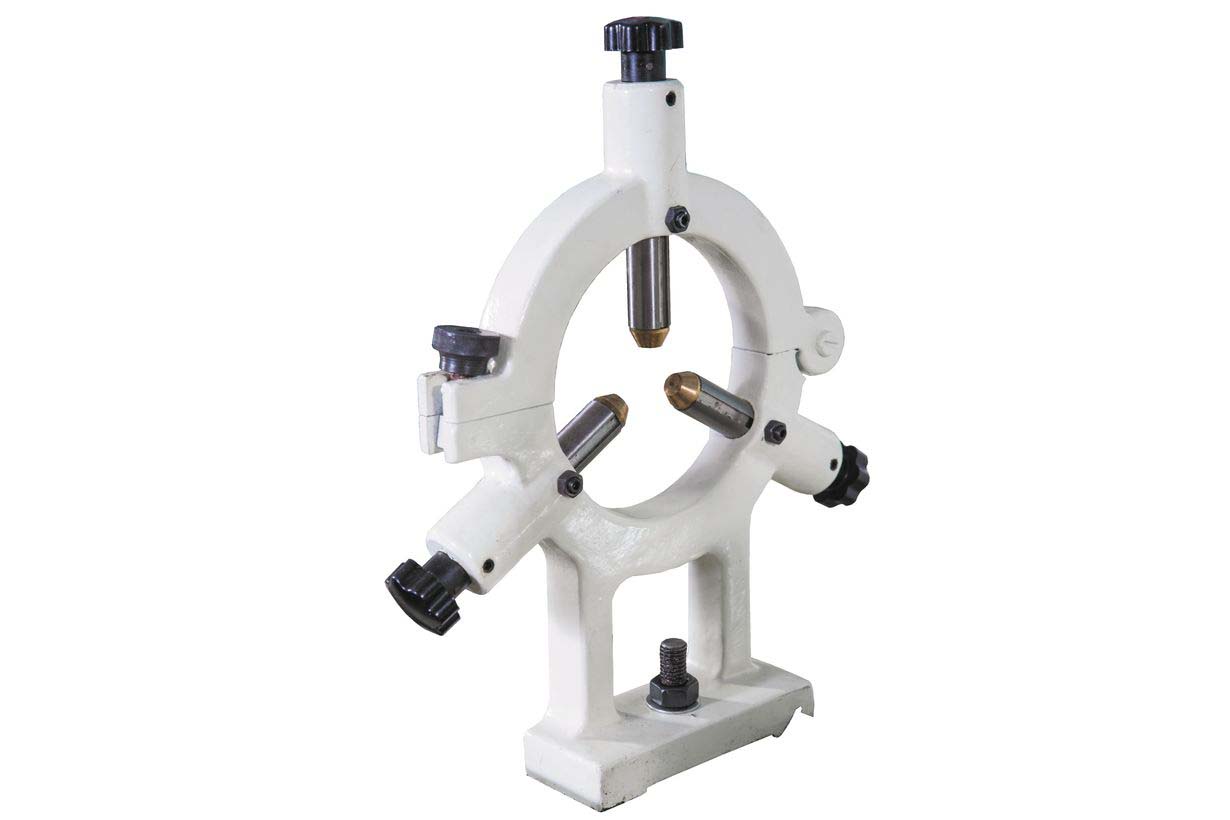

- Подвижный и неподвижный люнеты

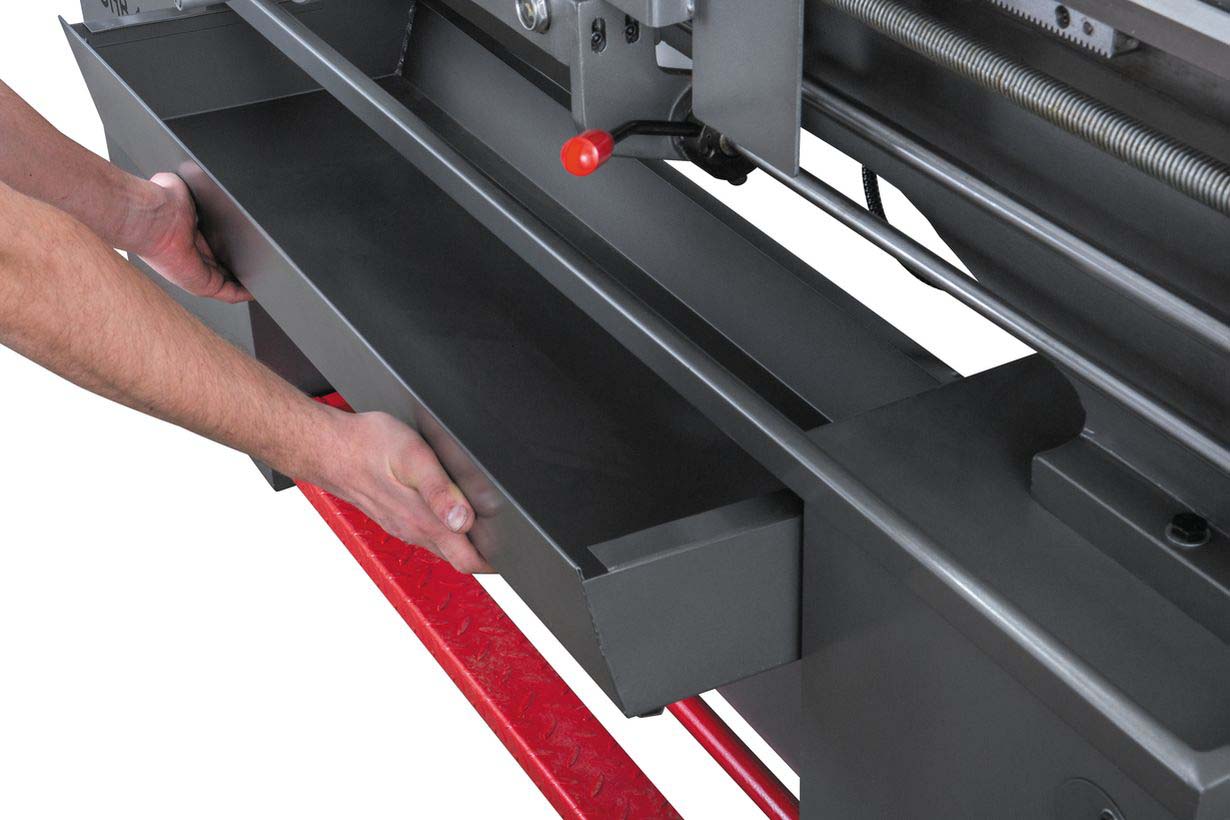

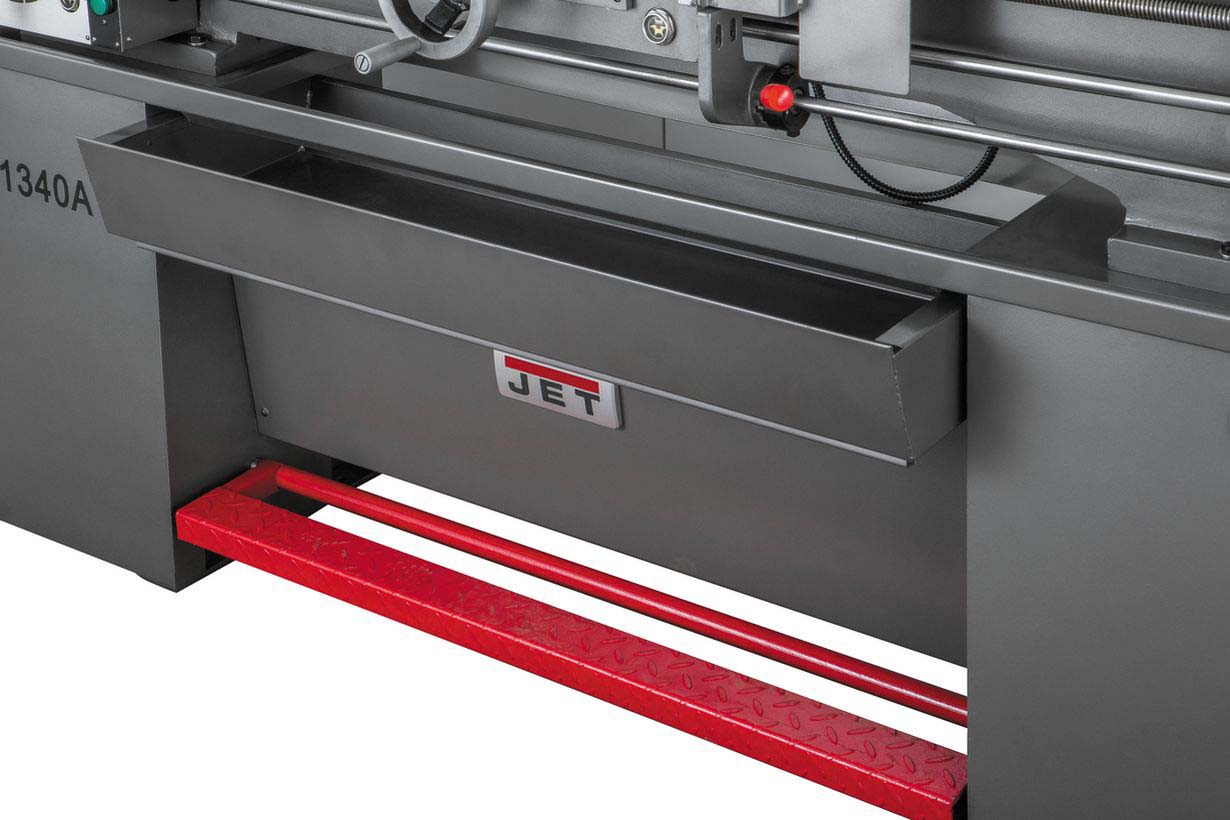

- Выдвижной поддон для сбора стружки

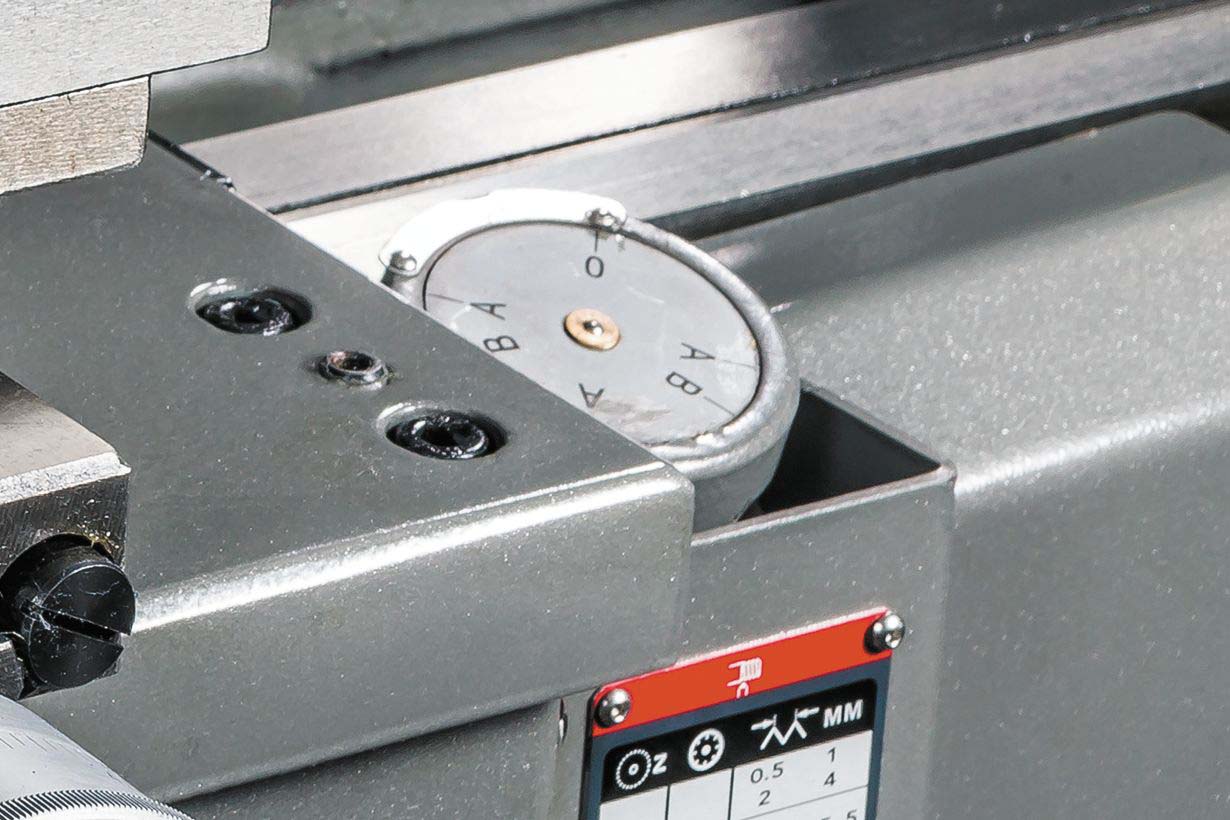

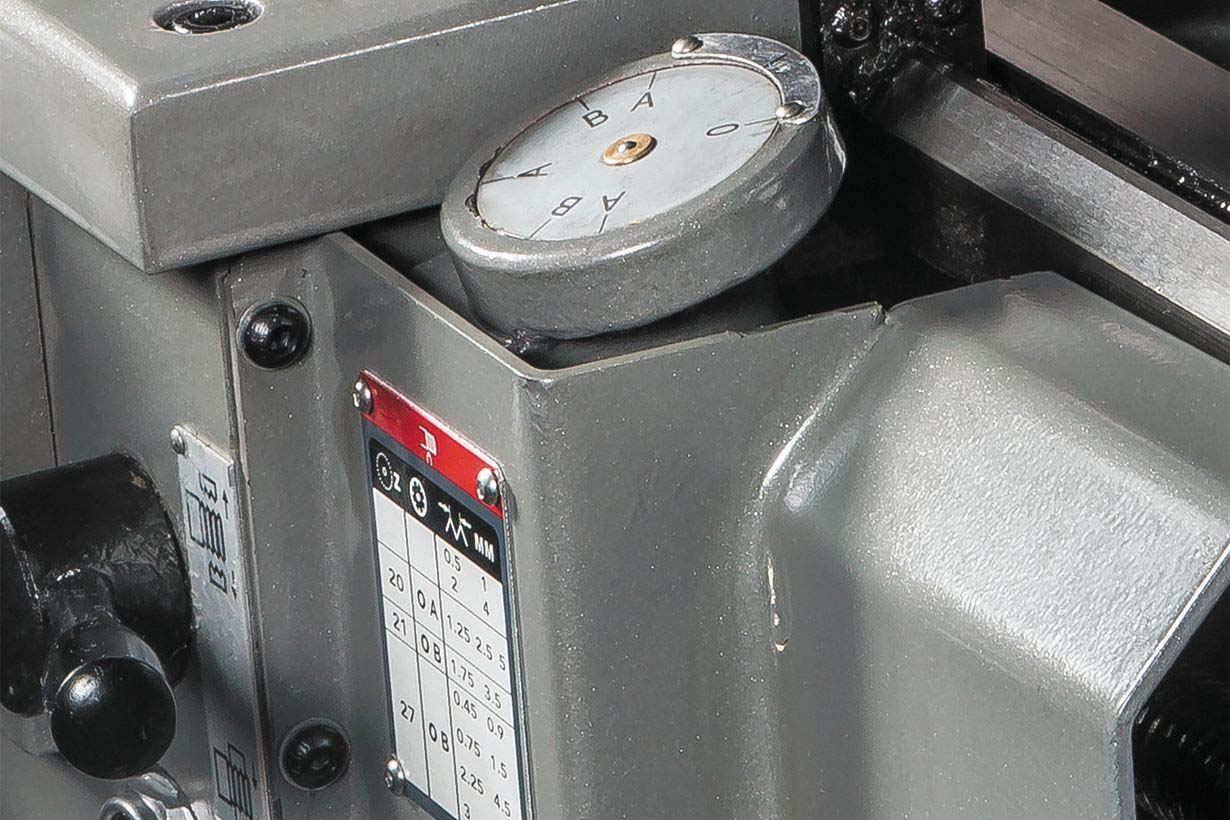

- Указатель резьбы
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Защита резцедержателя

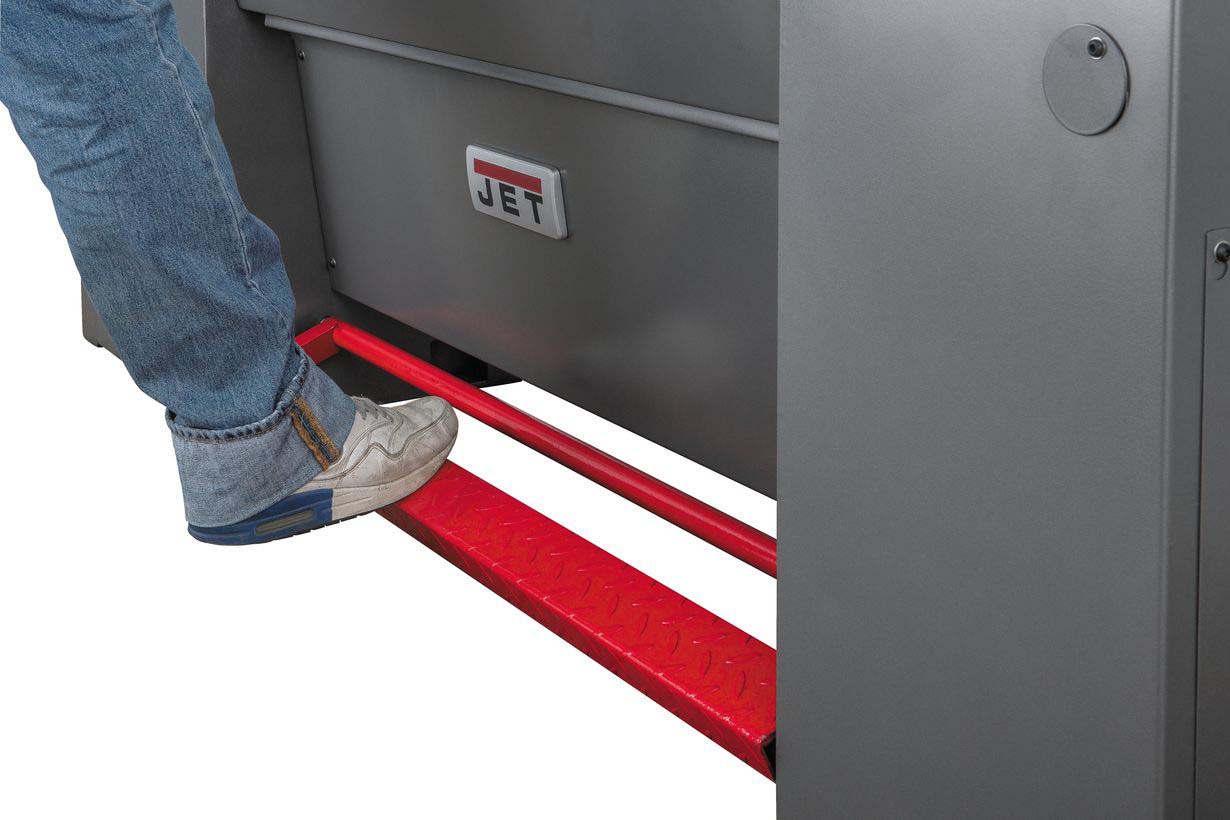

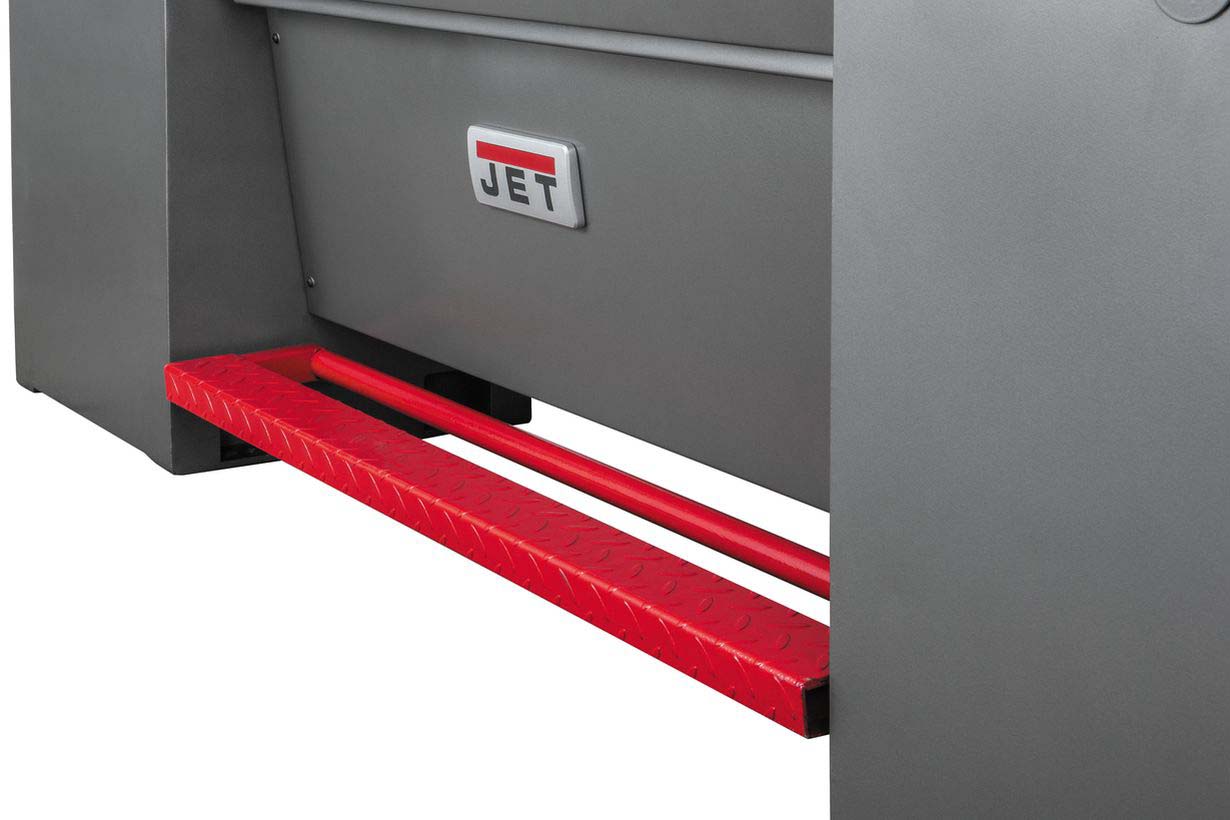

- Ножной тормоз
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён

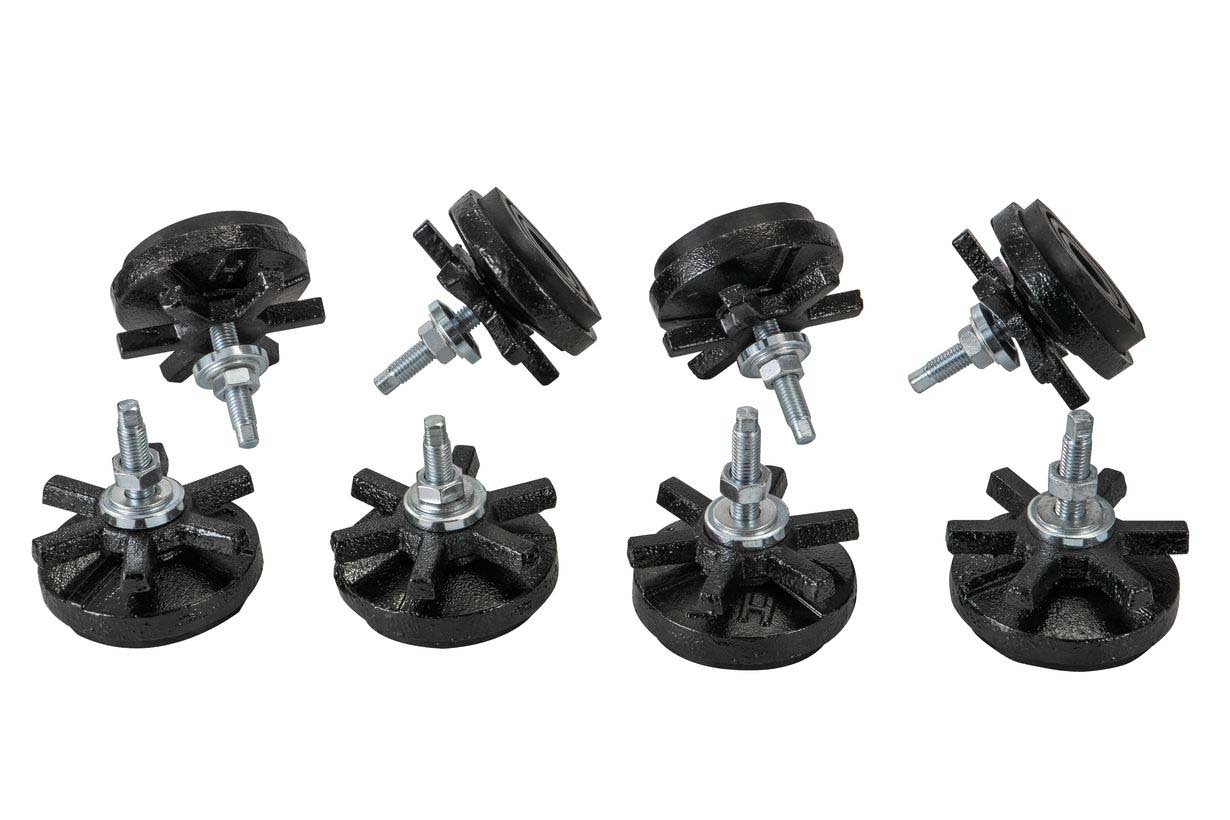

- Комплект виброопор
- Съемный мостик направляющих, gap

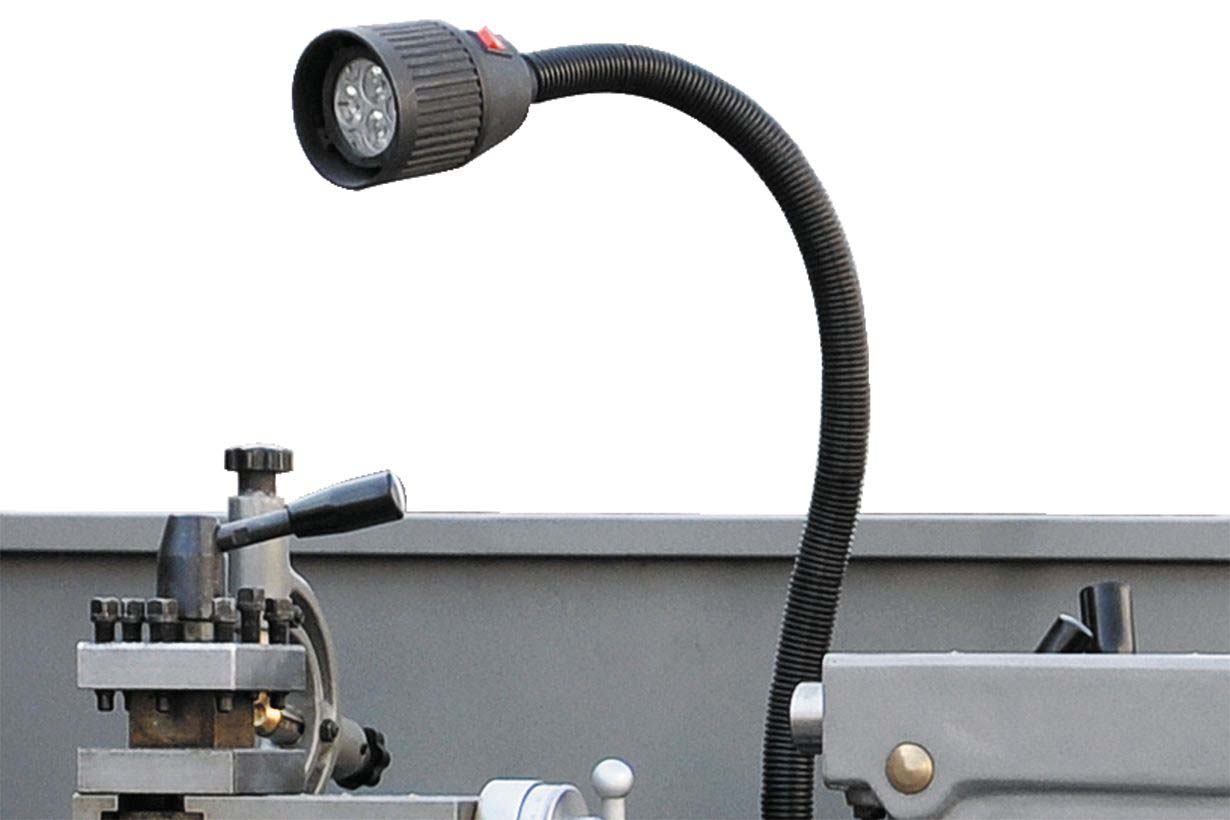

- Лампа освещения рабочей зоны
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя

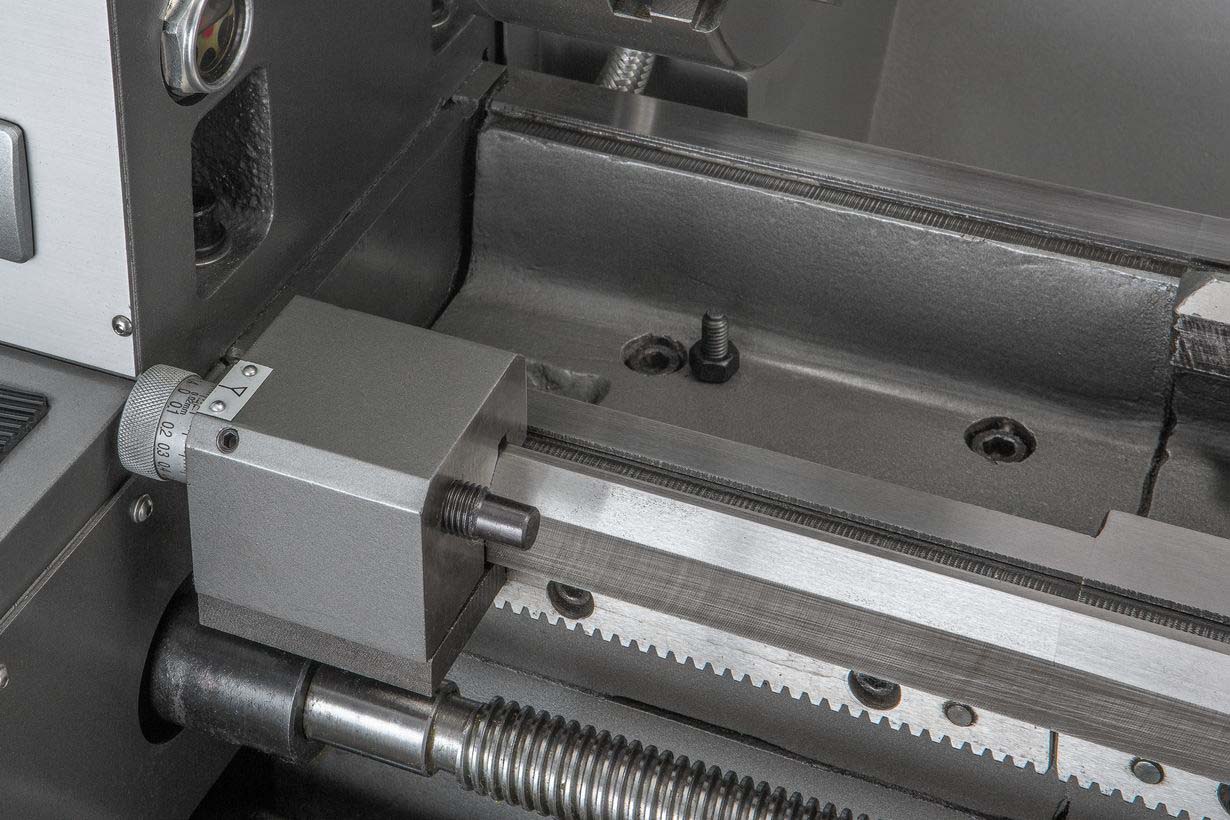

- Концевой упор продольного перемещения

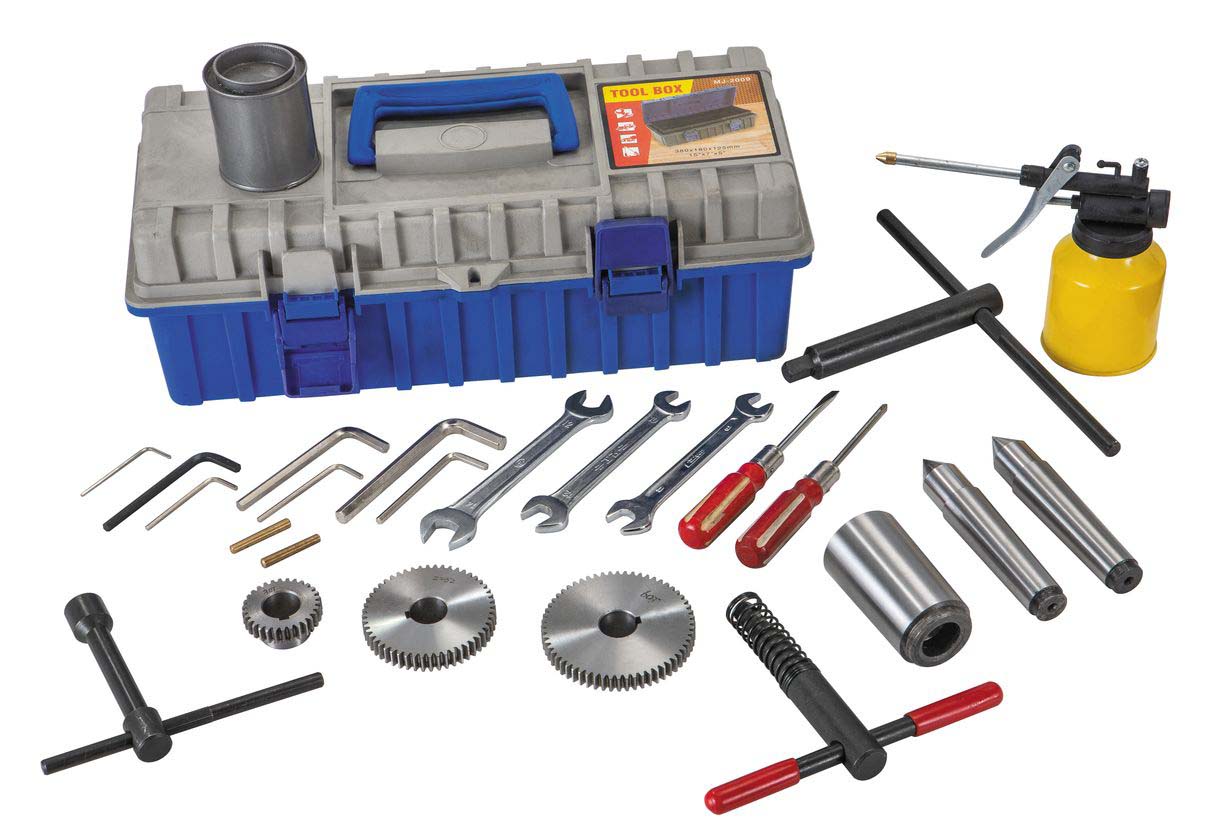

- Ящик с инструментом
- Руководство по эксплуатации
Характеристики
- Конус шпинделя
- МК-5
- Пиноль задней бабки
- МК-3

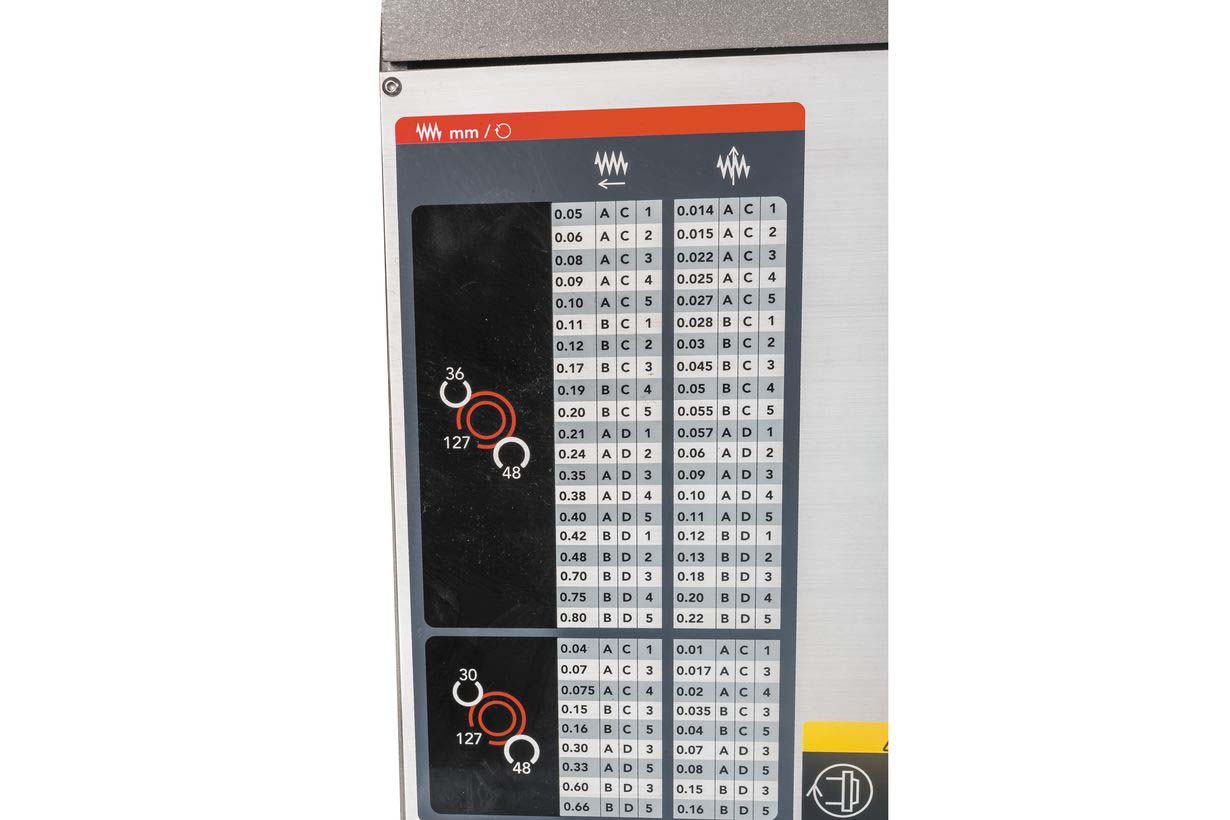

- Диапазон поперечной подачи, мм/об
- 0.016 - 0.188
- Количество поперечных подач, шт
- 60
- Дюймовая резьба, TPI
- 3.5 - 80
- Напряжение, В
- 400
- Диаметр обточки над станиной, мм
- 330
- Диаметр обточки над поперечным суппортом, мм
- 197
- Расстояние между центрами, мм
- 1015

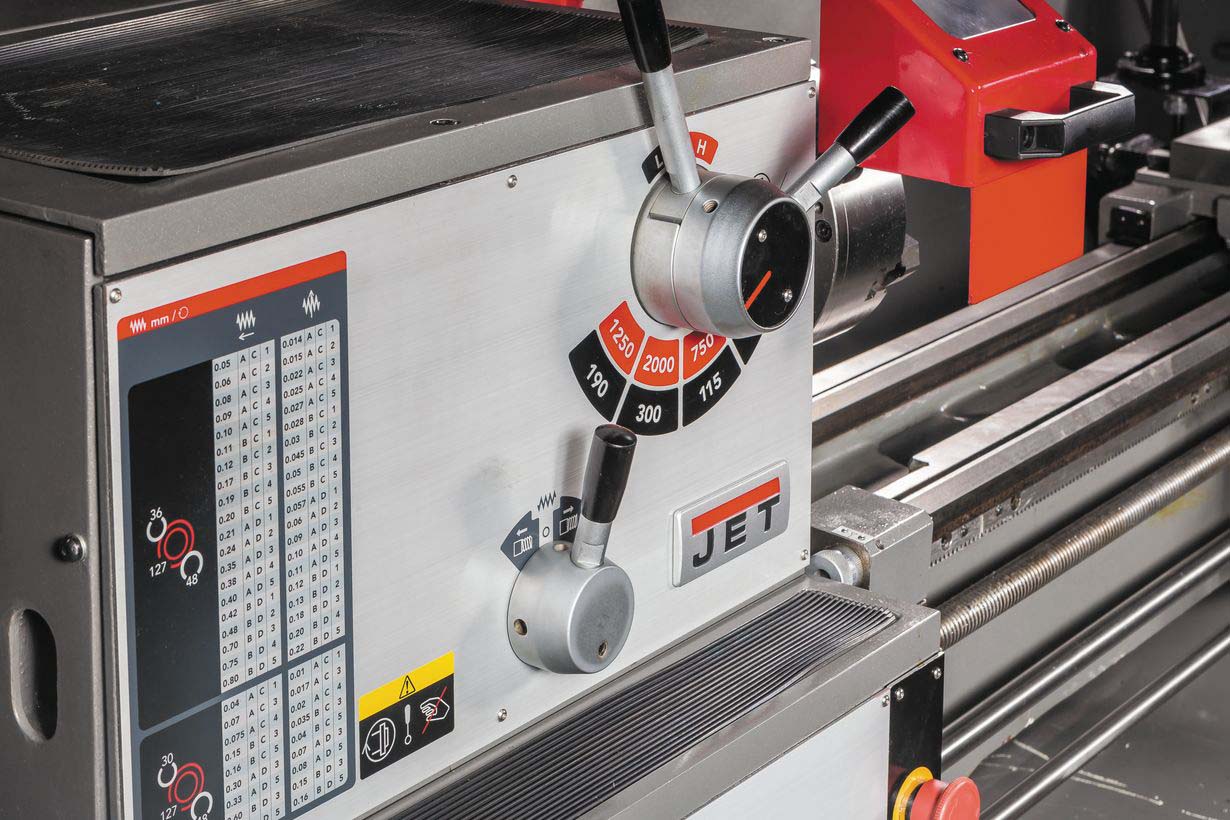

- Частота вращения шпинделя, об/мин
- 70 - 2000
- Количество скоростей шпинделя, шт
- 8
- Присоединение шпинделя
- D1-4 (DIN 55029)

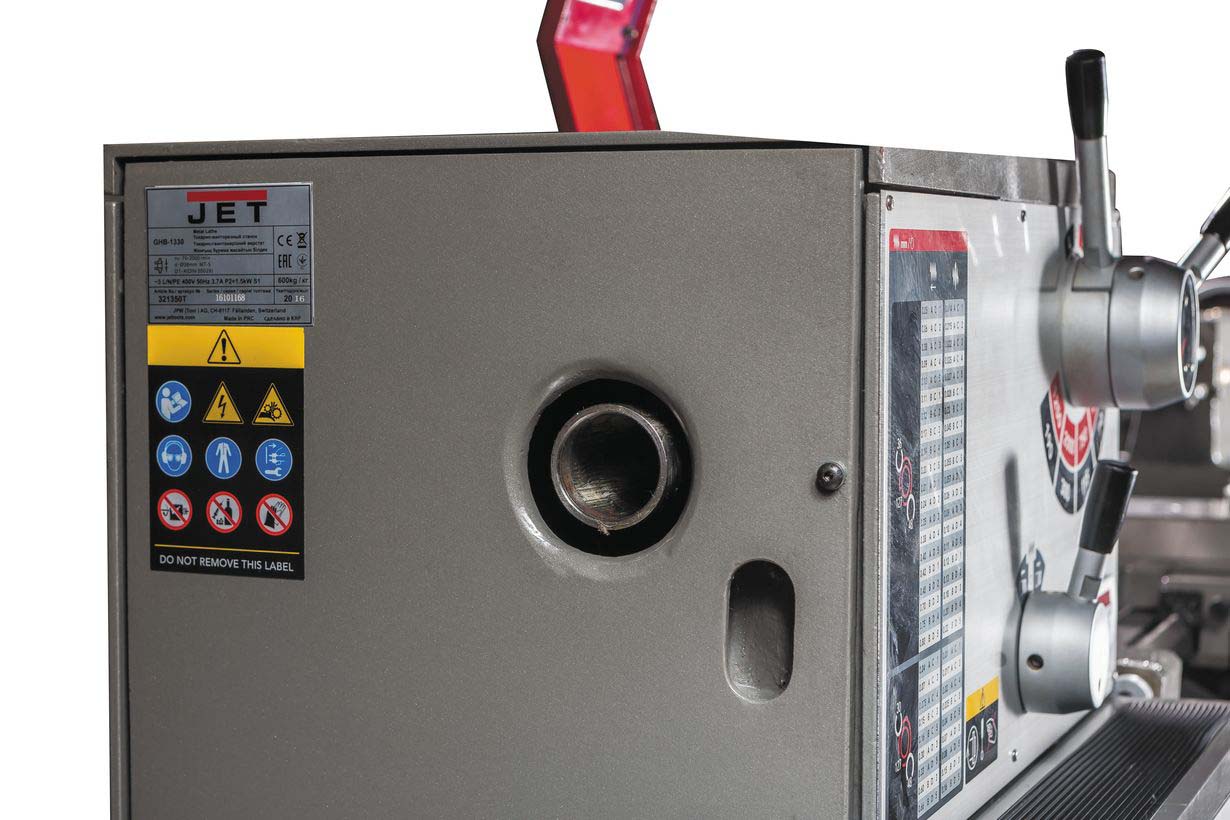

- Диаметр проходного отверстия шпинделя, мм
- 38
- Диапазон продольной подачи, мм/об
- 0.04 - 0.8
- Количество продольных подач, шт
- 60

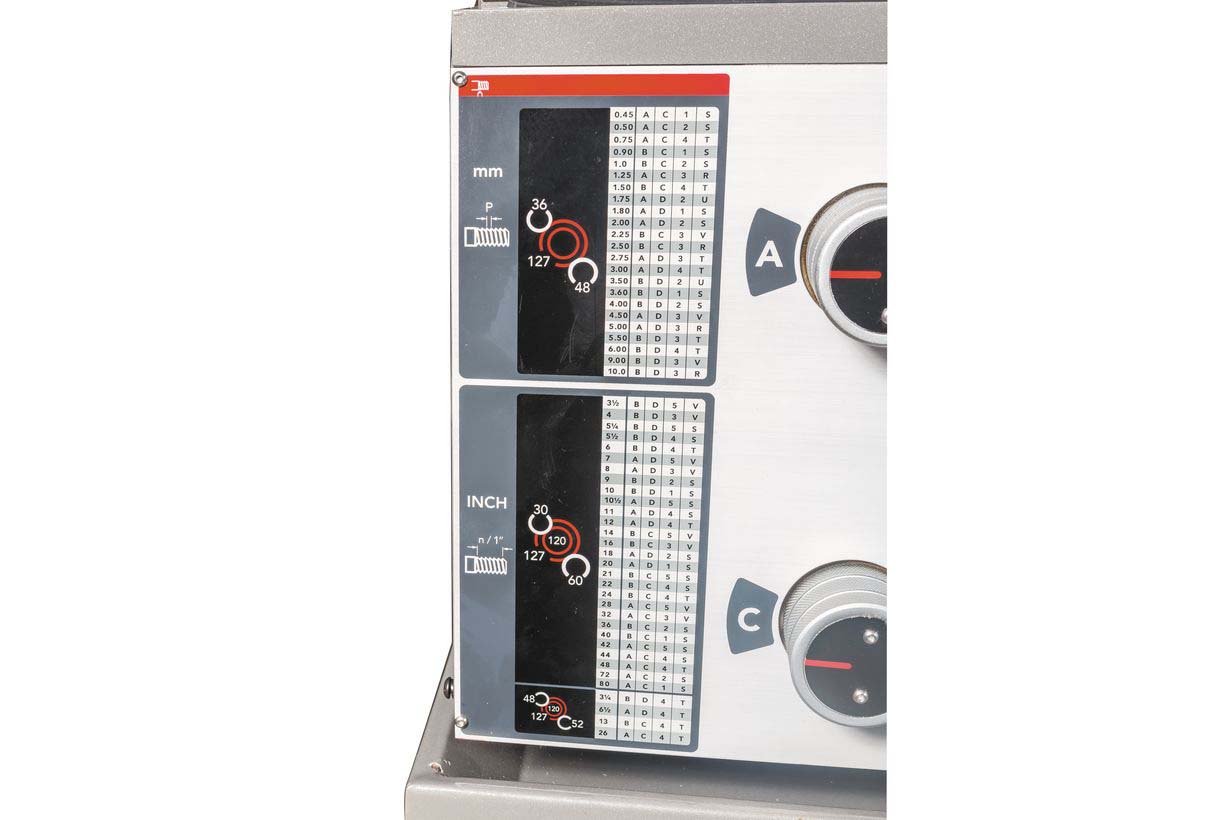

- Диапазон метрической резьбы, мм
- 0.45 - 10
- Количество метрических резьб, шт
- 23
- Количество дюймовых резьб, шт
- 38
- Максимальнй размер резца, мм
- 16 × 16
- Ход поперечного суппорта, мм
- 160
- Ход верхнего суппорта, мм
- 70
- Ход пиноли задней бабки, мм
- 95
- Расстояние между направляющими, мм
- 187

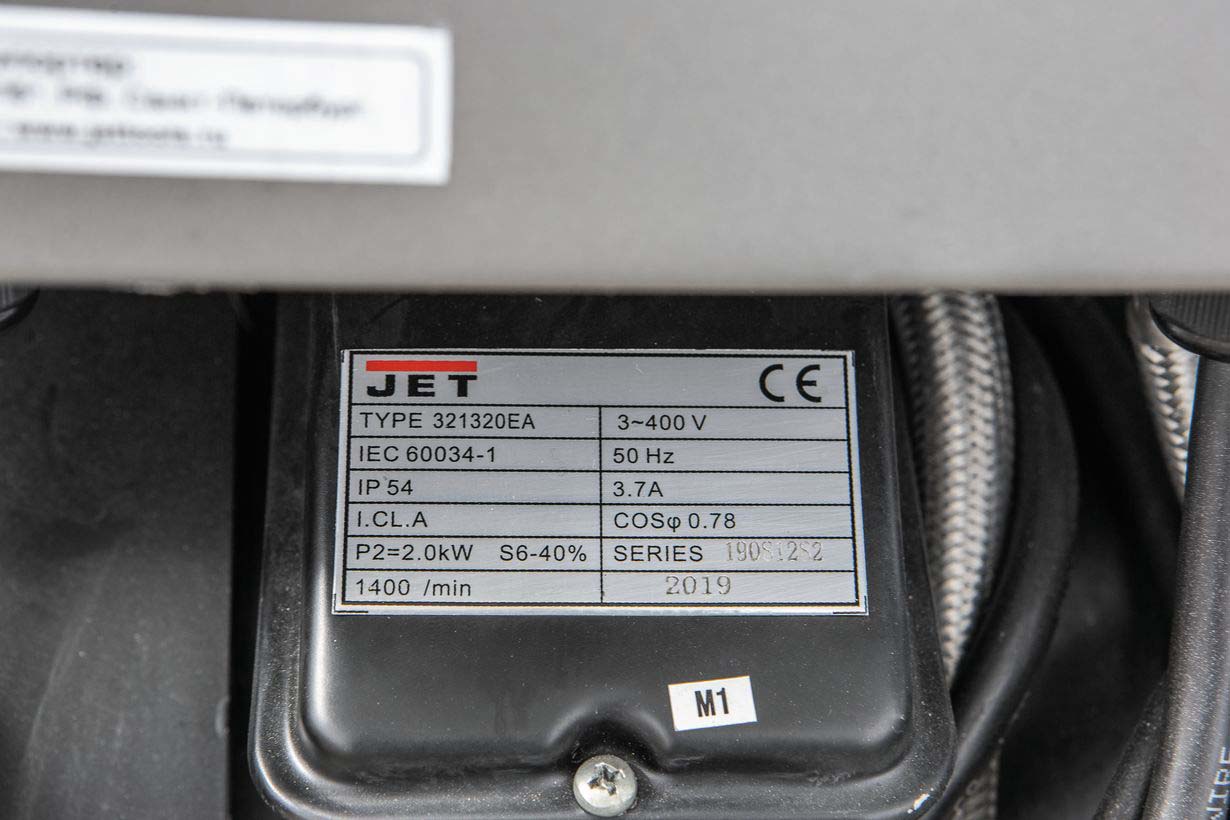

- Мощность двигателя, кВт
- 2
- Длина, мм
- 1905
- Ширина, мм
- 762
- Высота, мм
- 1200
- Масса, кг
- 650
- Длина в упаковке, см
- 200
- Ширина в упаковке, см
- 76
- Высота в упаковке, см
- 150
- Масса в упаковке, кг
- 715
- Диаметр обточки над съемным мостиком, gap, мм
- 476
