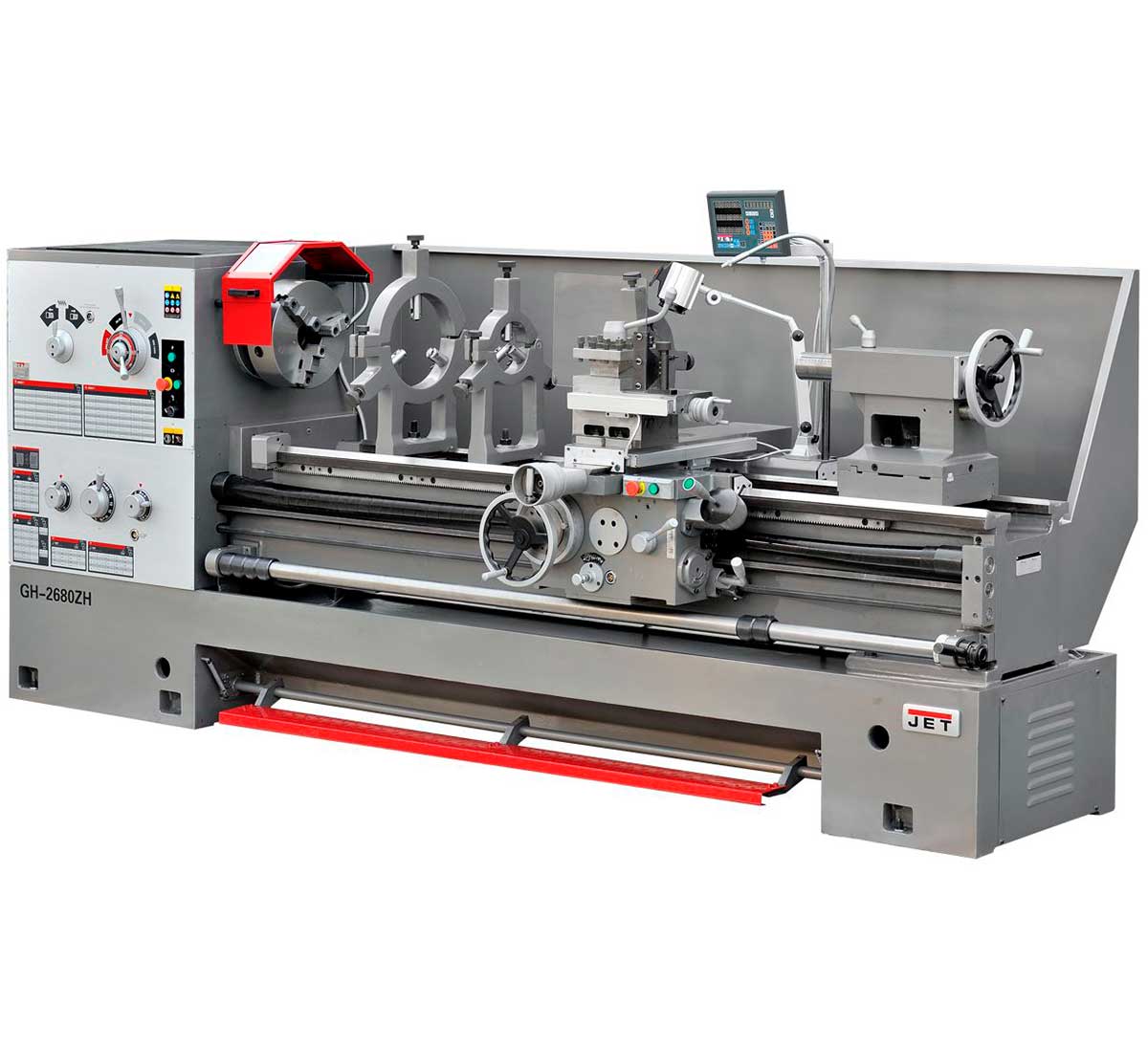

JET GH-2680 ZH DRO Токарно-винторезный станок серии ZH Ø660 мм
JET
3 200 000 ₽ / шт.
Уточняется
Подтвердим стоимость, комплектацию и срок поставки после получения заявки.
Есть вопросы? +7 (987) 770-00-85Описание
серия ZH Ø660 мм- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

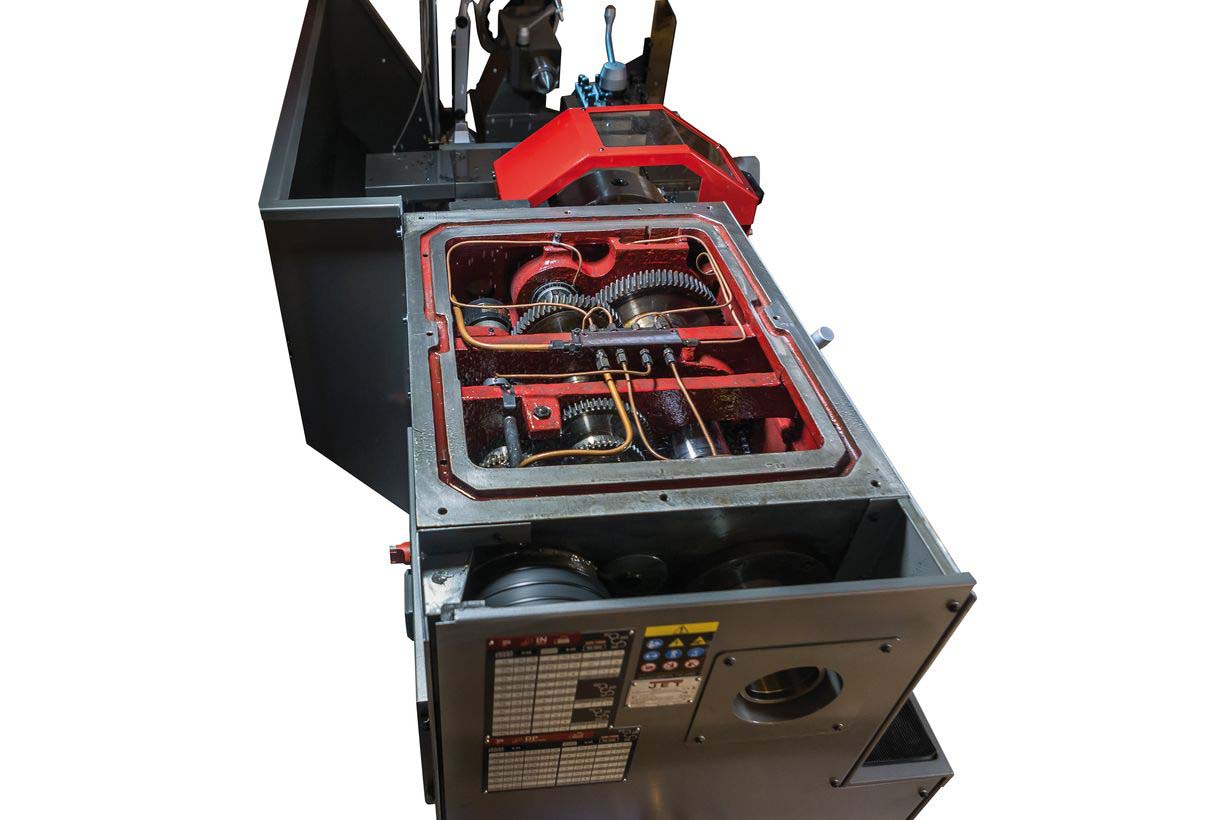

- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

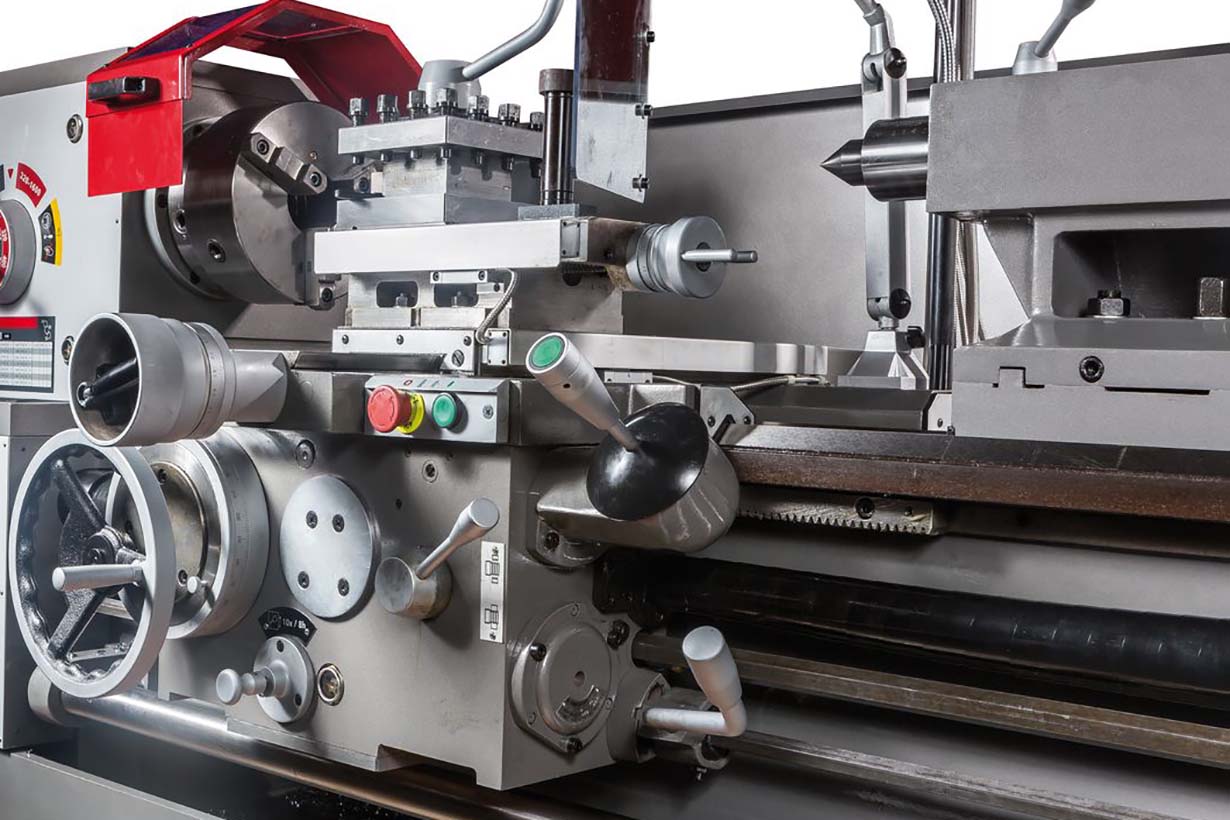

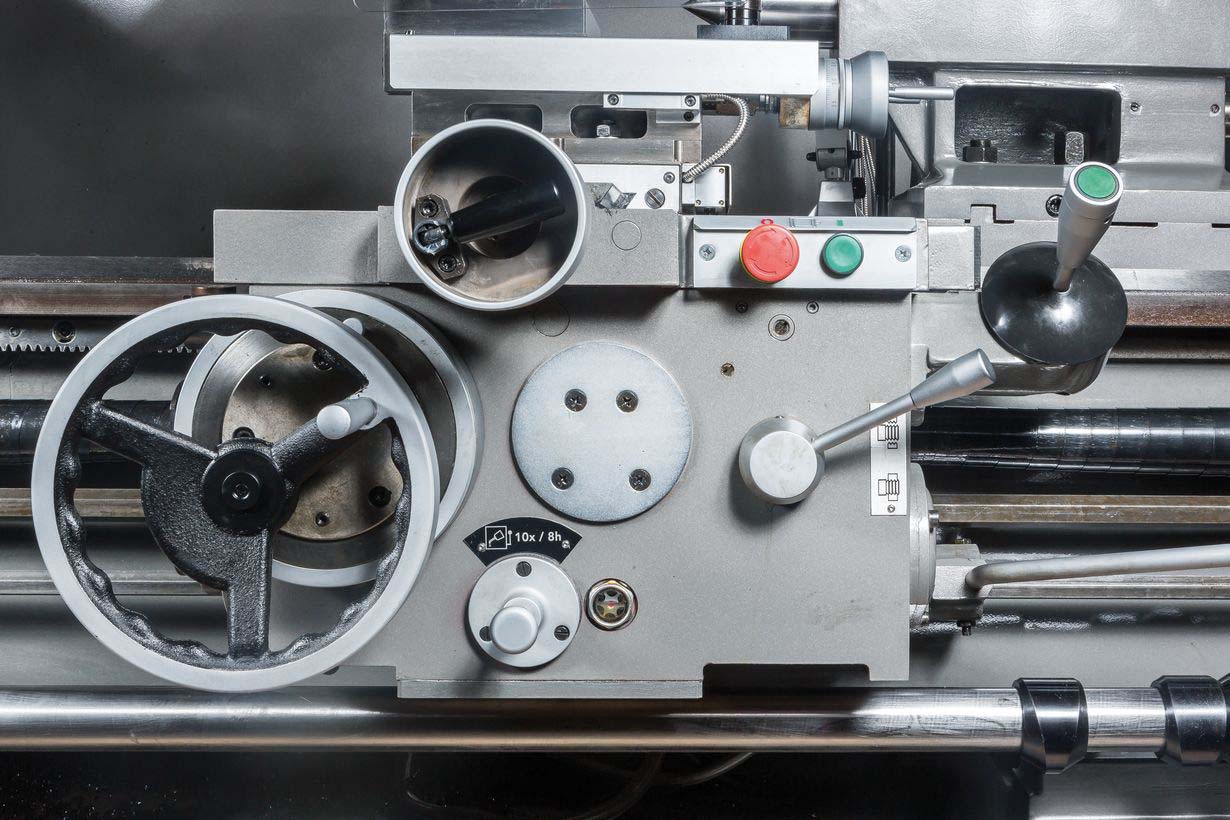

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя

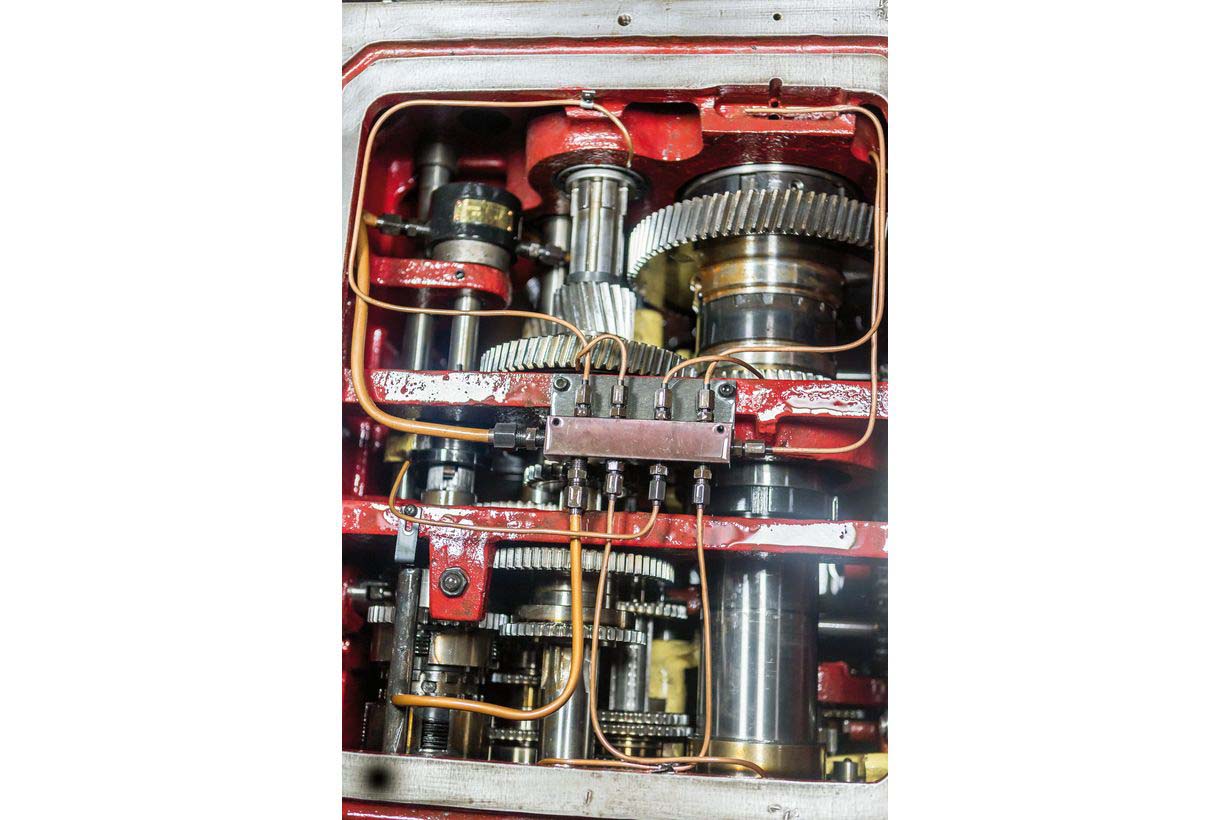

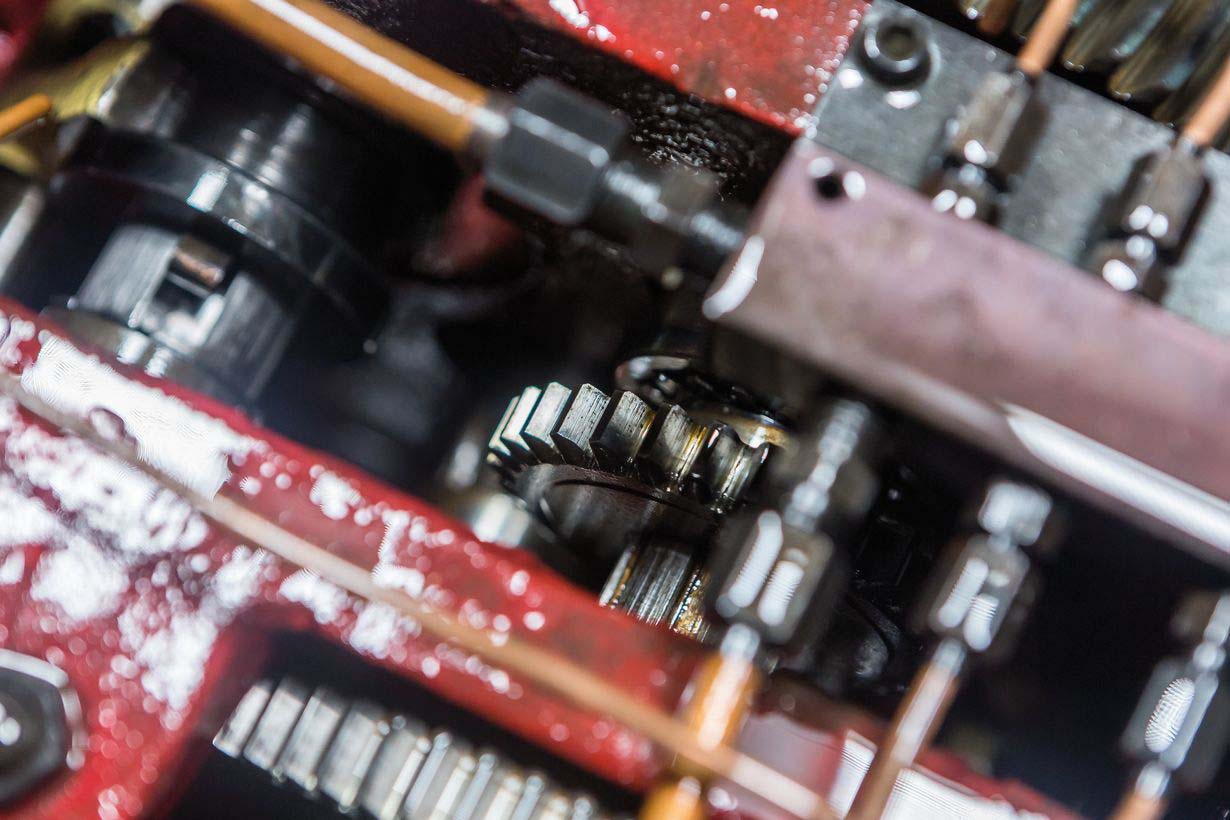

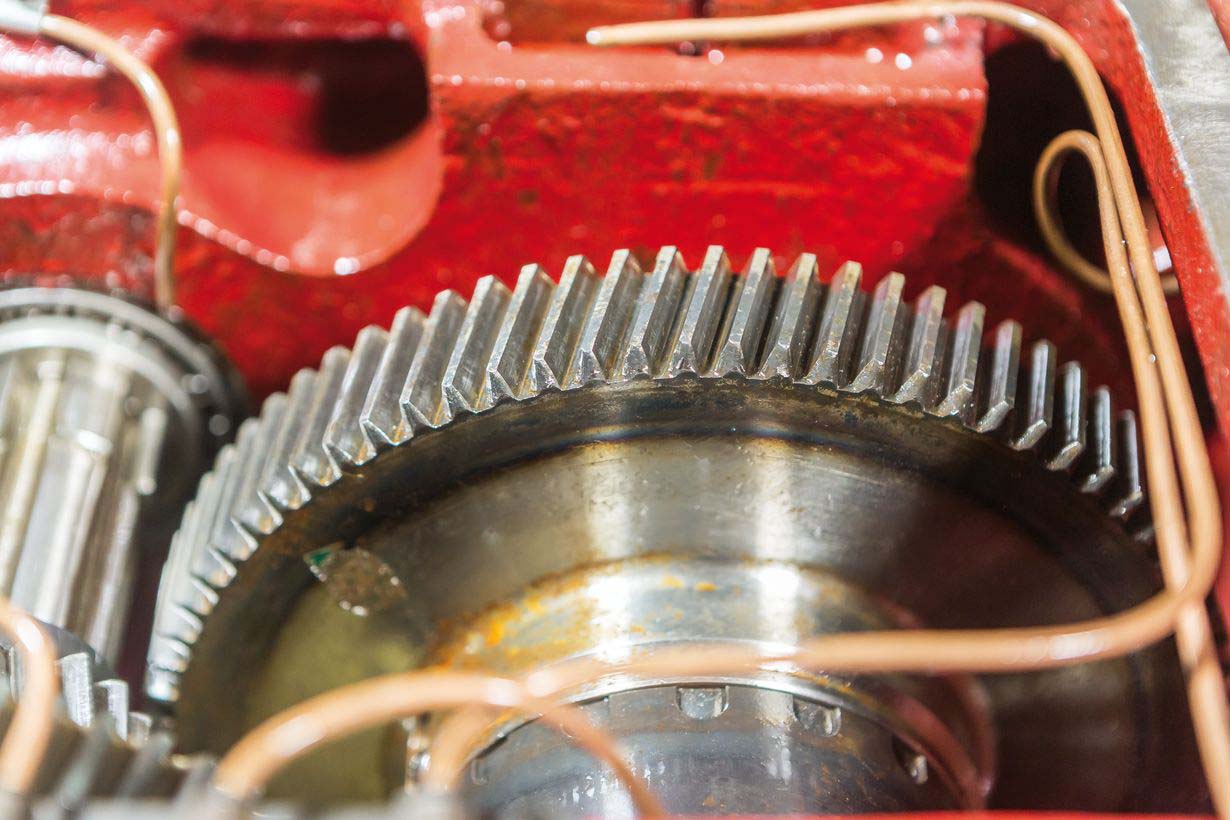

- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок

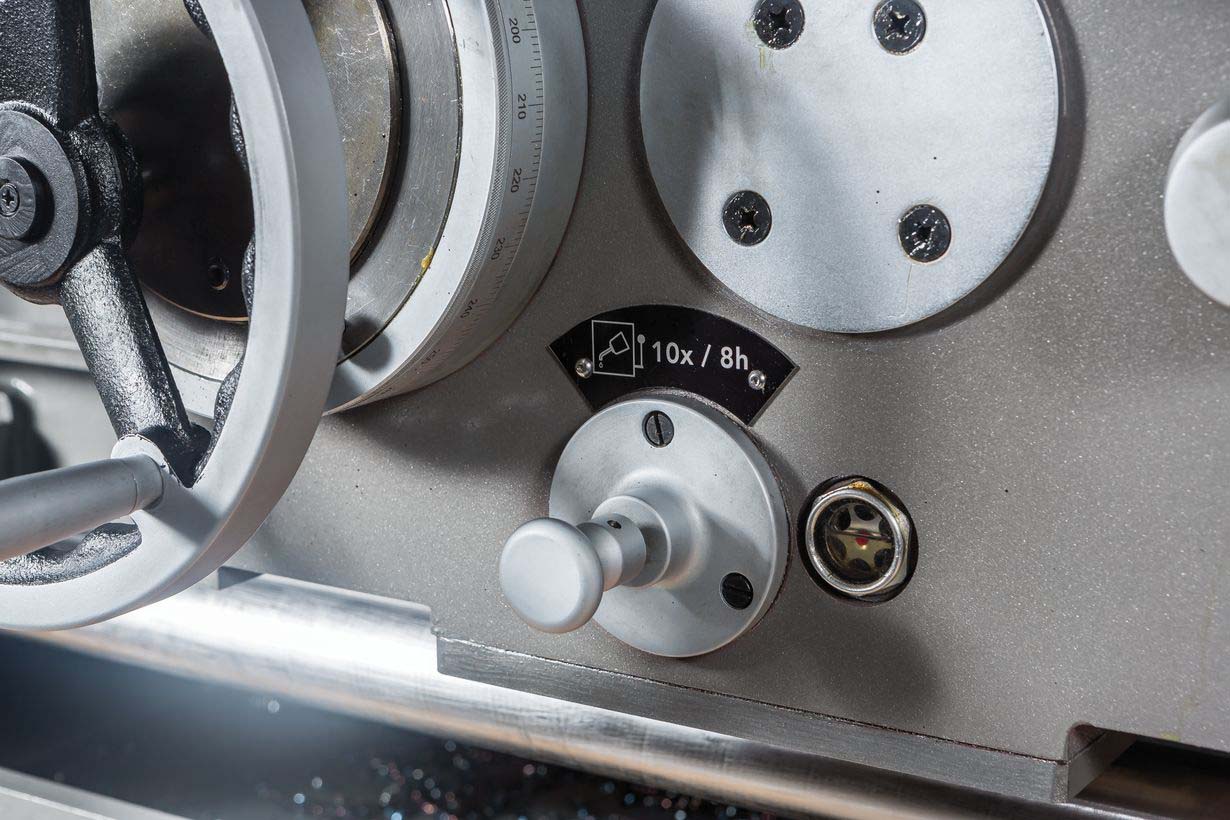

- Централизованная система подачи смазки продольного суппорта

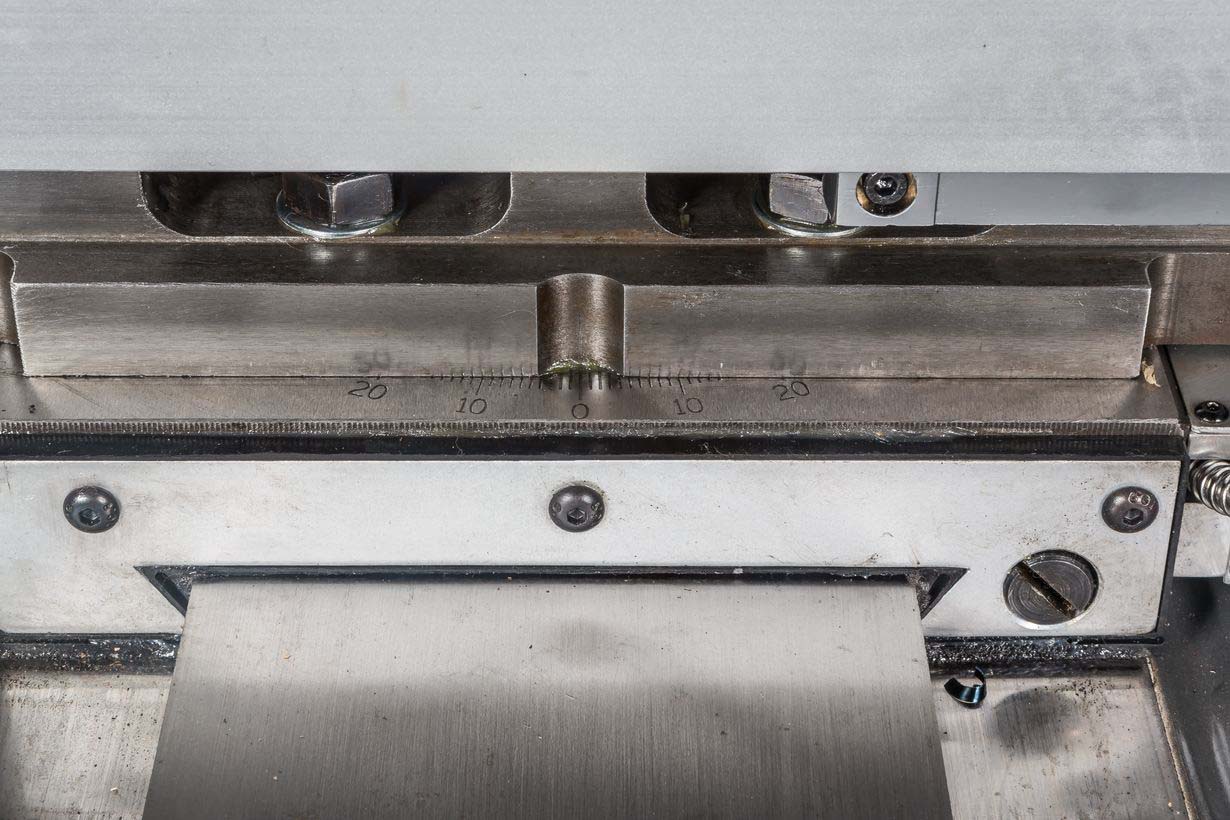

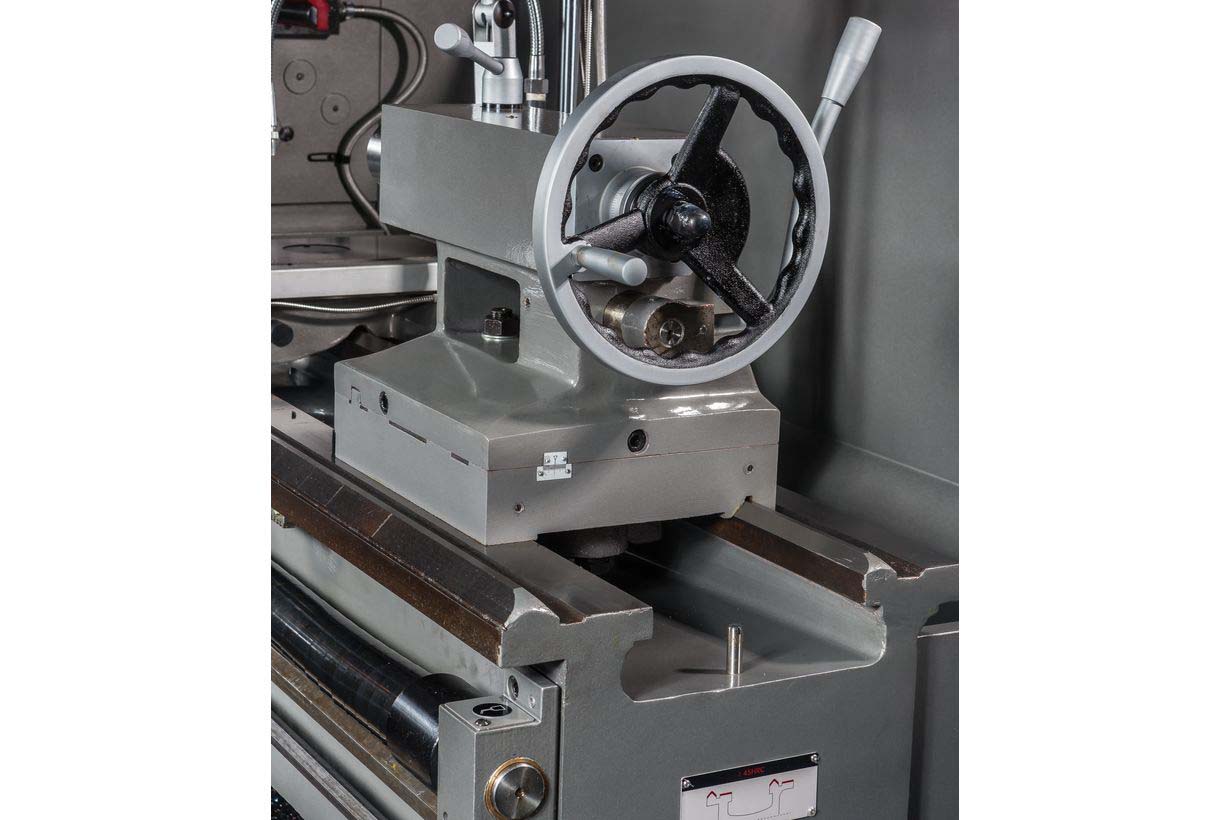

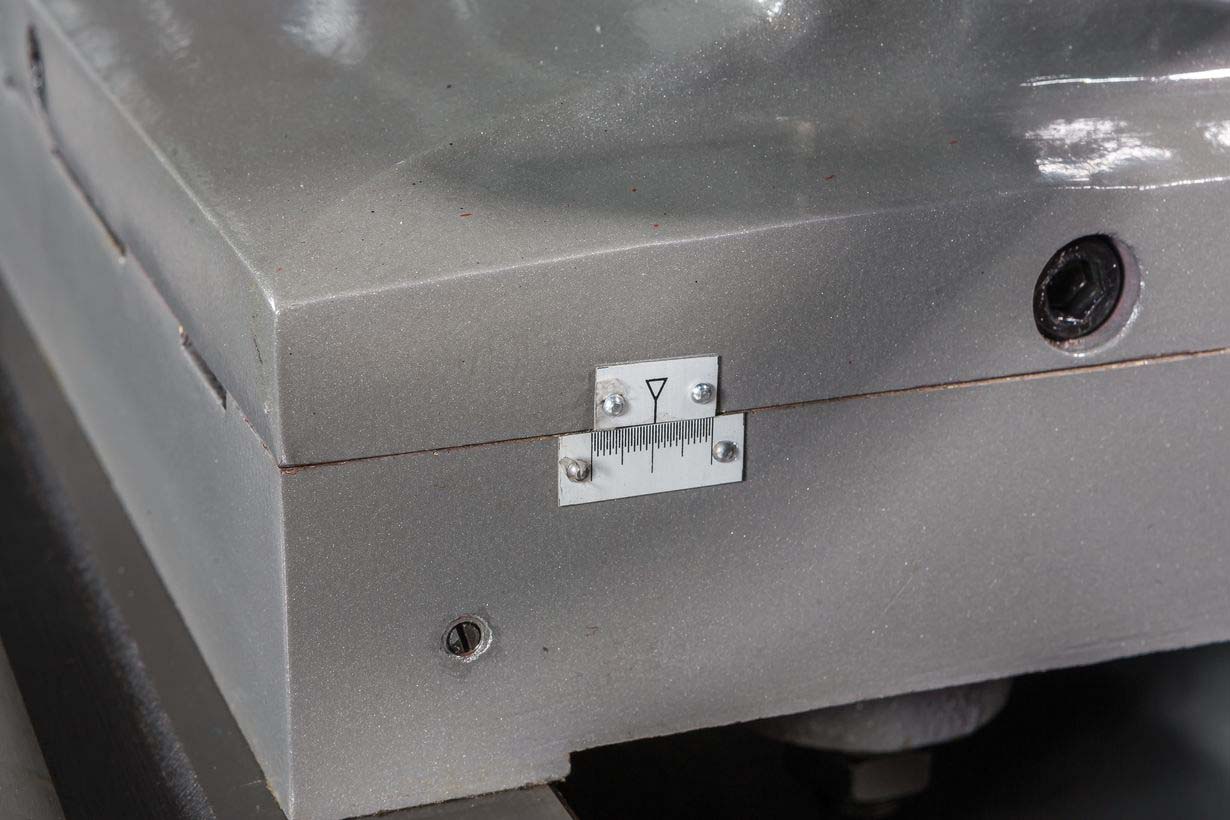

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

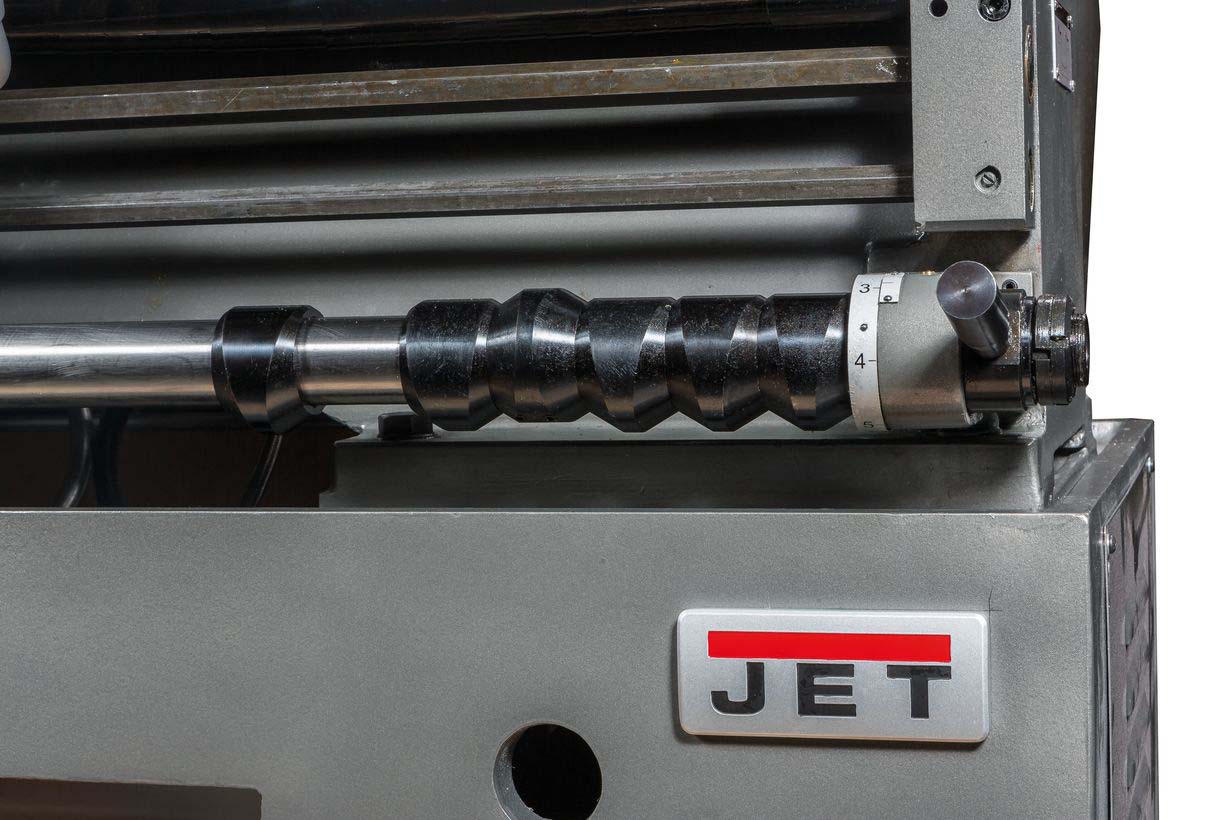

- Пятипозиционный управляющий вал с кулачками
- Передняя бабка с фрикционной муфтой
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø400 мм
- Планшайба Ø630 мм, планшайба Ø250 мм

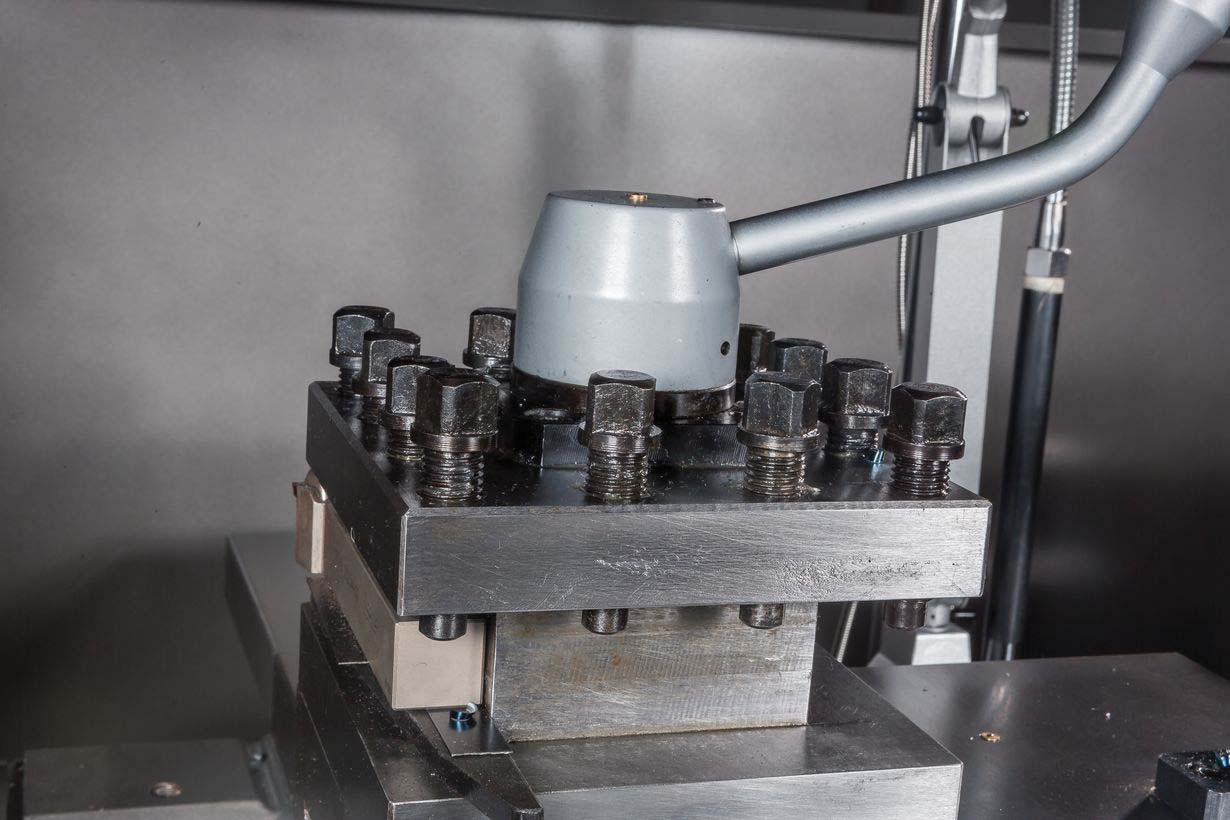

- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Упорный центр МК-5
- Переходная втулка Ø113/МК-5
- Подвижный люнет
- 2 неподвижных люнета
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Защита резцедержателя
- Защита ходового винта
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Задняя защитная стенка
- Поддон для сбора стружки

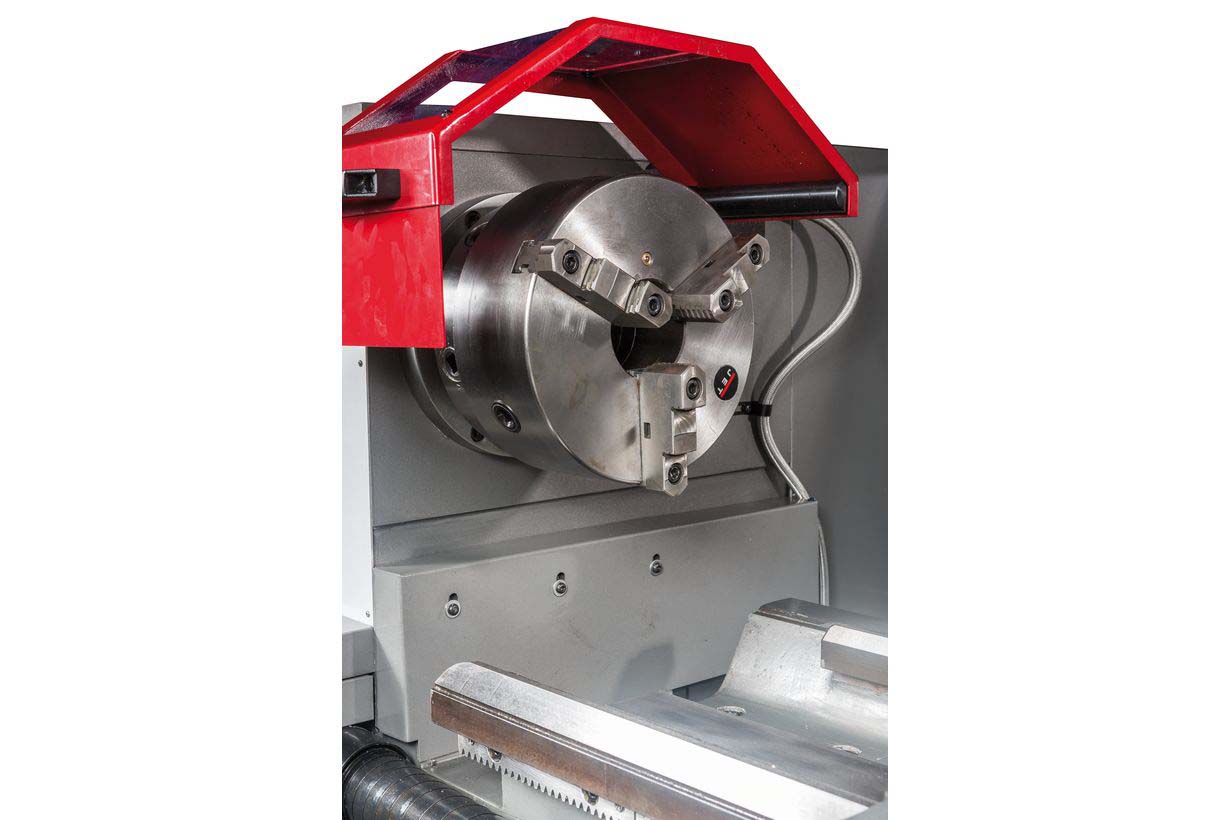

- Защитный экран патрона с концевым выключателем

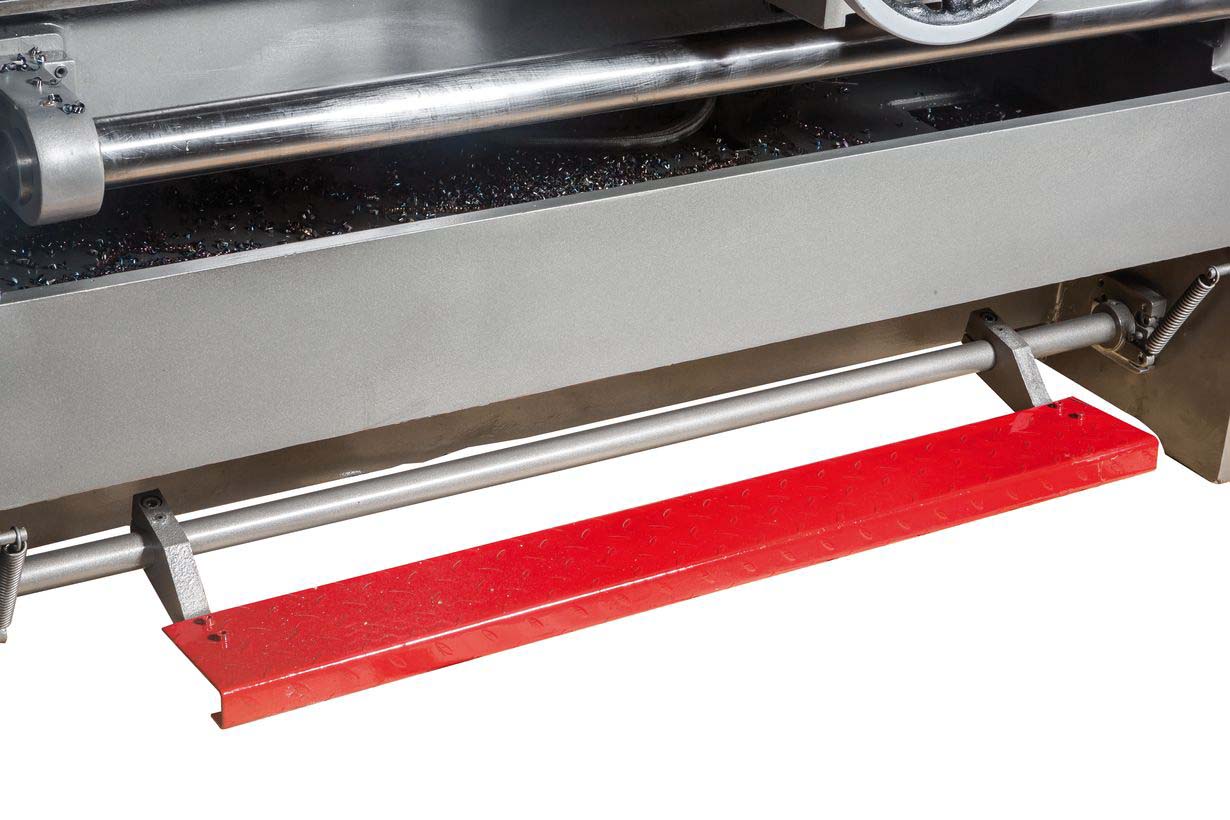

- Ножной тормоз шпинделя с концевым выключателем

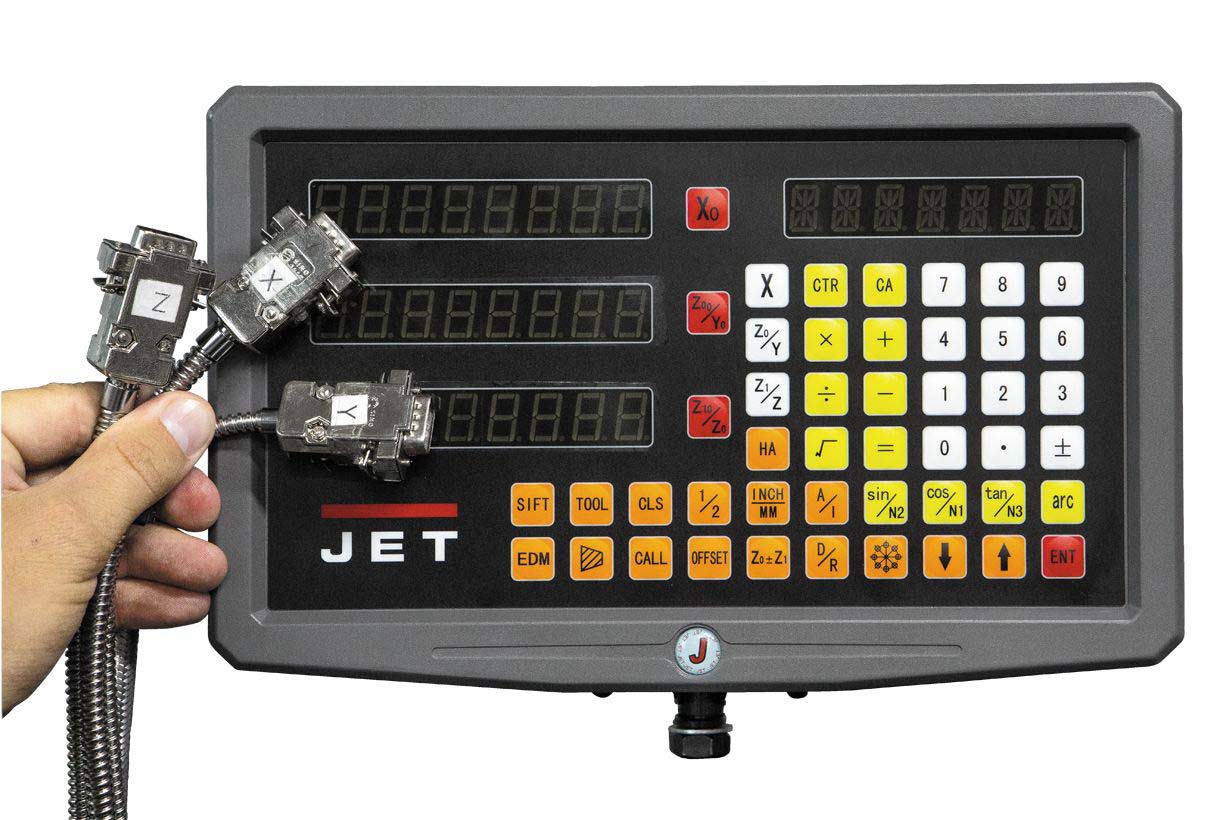

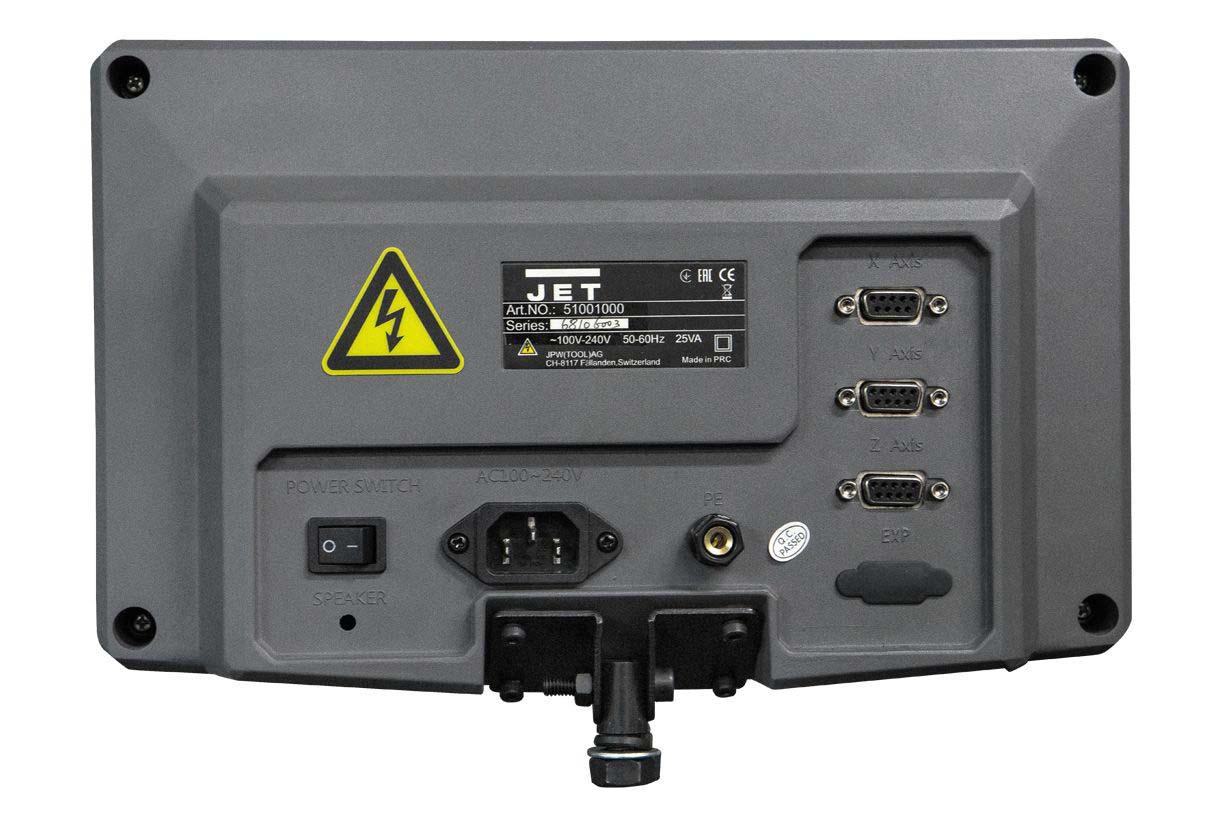

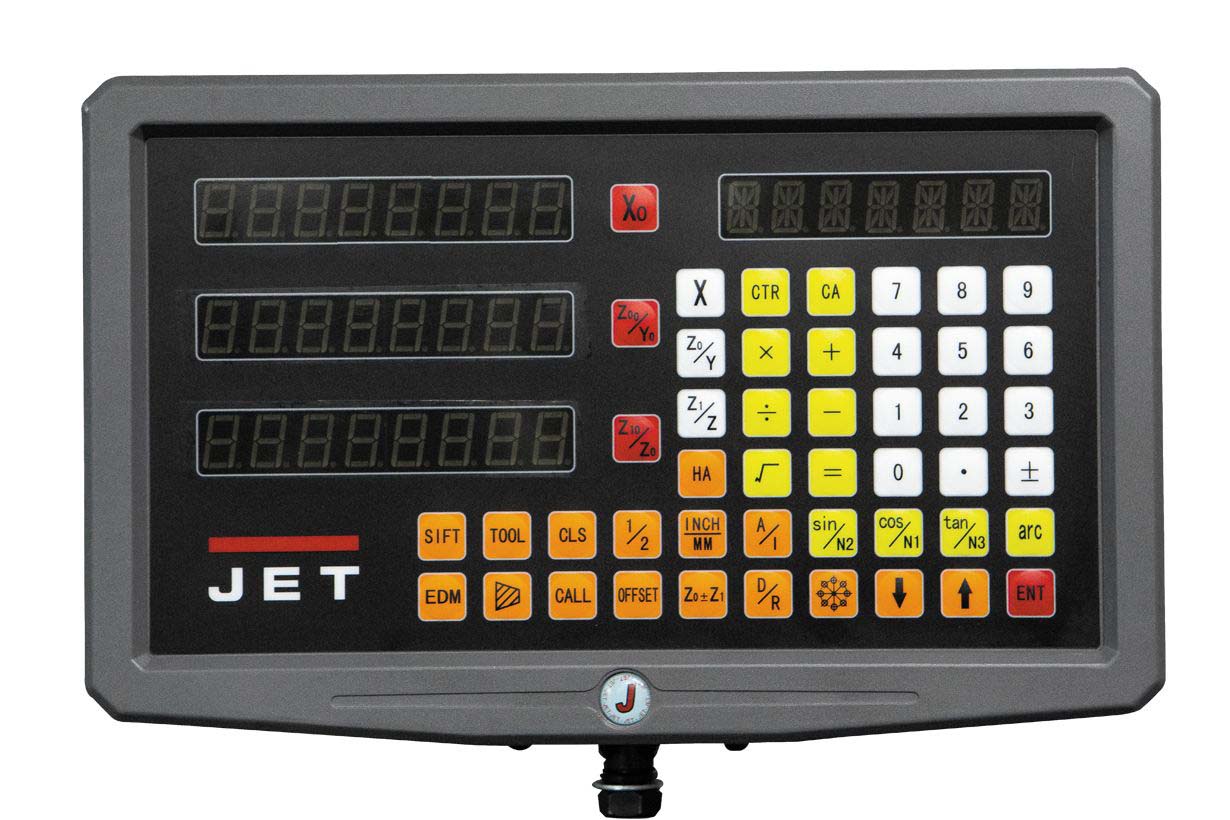

- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
Характеристики
- Конус шпинделя
- ø113 мм 1:20
- Пиноль задней бабки
- МК-5
- Диапазон поперечной подачи, мм/об
- 0.027 - 1.07
- Количество поперечных подач, шт
- 65
- Дюймовая резьба, TPI
- 2 - 28
- Напряжение, В
- 400
- Диаметр обточки над станиной, мм
- 660
- Диаметр обточки над поперечным суппортом, мм
- 420
- Расстояние между центрами, мм
- 2030
- Частота вращения шпинделя, об/мин
- 36 - 1600
- Количество скоростей шпинделя, шт
- 12
- Присоединение шпинделя
- D1-8 (DIN 55029)
- Диаметр проходного отверстия шпинделя, мм
- 105
- Диапазон продольной подачи, мм/об
- 0.063 - 2.25
- Количество продольных подач, шт
- 65
- Диапазон метрической резьбы, мм
- 1 - 14
- Количество метрических резьб, шт
- 22
- Количество дюймовых резьб, шт
- 26
- Максимальнй размер резца, мм
- 32 × 32
- Ход поперечного суппорта, мм
- 310
- Ход верхнего суппорта, мм
- 145
- Ход пиноли задней бабки, мм
- 150
- Расстояние между направляющими, мм
- 405
- Мощность двигателя, кВт
- 7.5
- Длина, мм
- 3500
- Ширина, мм
- 1150
- Высота, мм
- 1450
- Масса, кг
- 3820
- Длина в упаковке, см
- 363
- Ширина в упаковке, см
- 128
- Высота в упаковке, см
- 215
- Масса в упаковке, кг
- 4015
- Диаметр обточки над съемным мостиком, gap, мм
- 870
- Диапазон подвижного люнета, мм
- 20 - 100
- Диапазон неподвижного люнета, мм
- 20 - 125, 100 - 240
- Диаметр пиноли, мм
- 75
- Количество модульных резьб, шт
- 18
- Диапазон питчевой резьба, DP
- 4 - 56
- Количество питчевых резьб, шт
- 24
- Шаг ходового винта, мм
- 12
- Объем бака СОЖ, л
- 15
- Мощность насоса СОЖ, кВт
- 0.09
- Длина съёмного мостика, мм
- 240
- Модульная резьба, MP
- 0.5 - 7
- Ускоренное перемещение продольного суппорта, м/мин
- 4.5
- Ускоренное перемещение поперечного суппорта, м/мин
- 2
