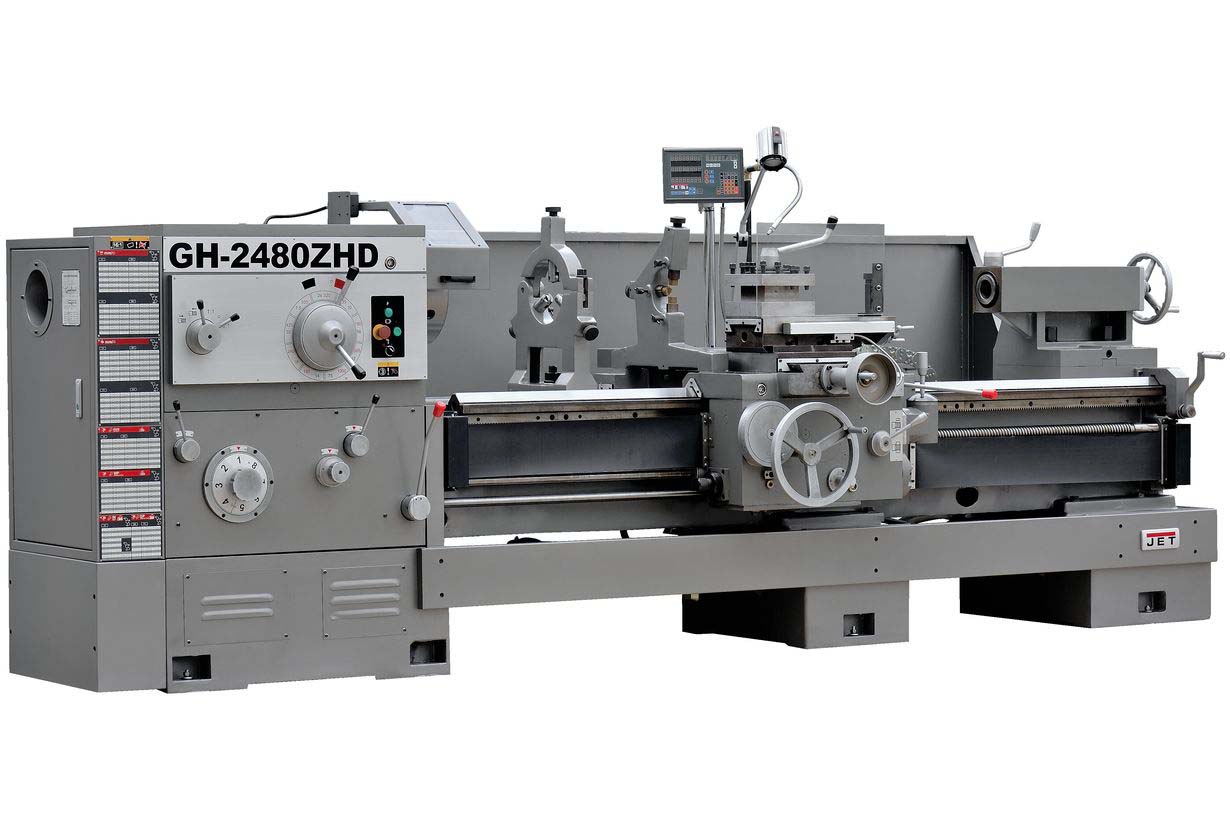

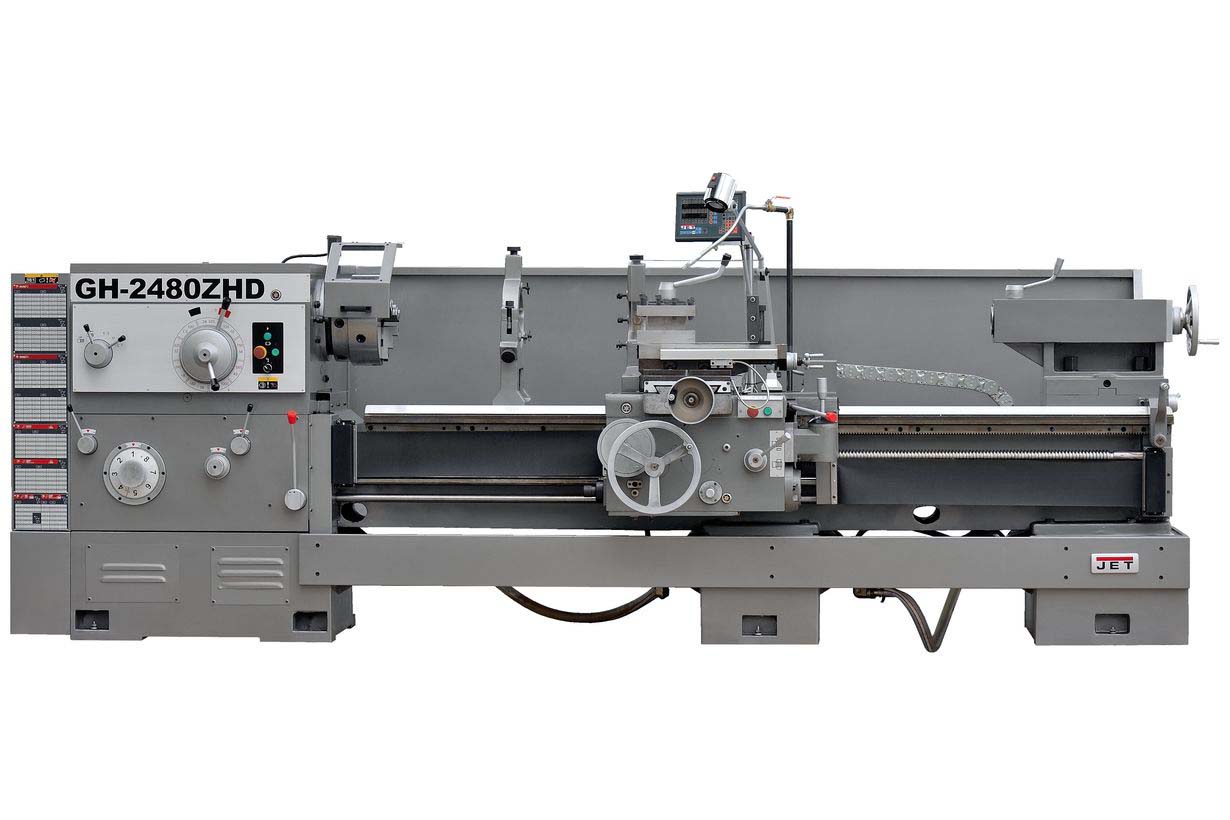

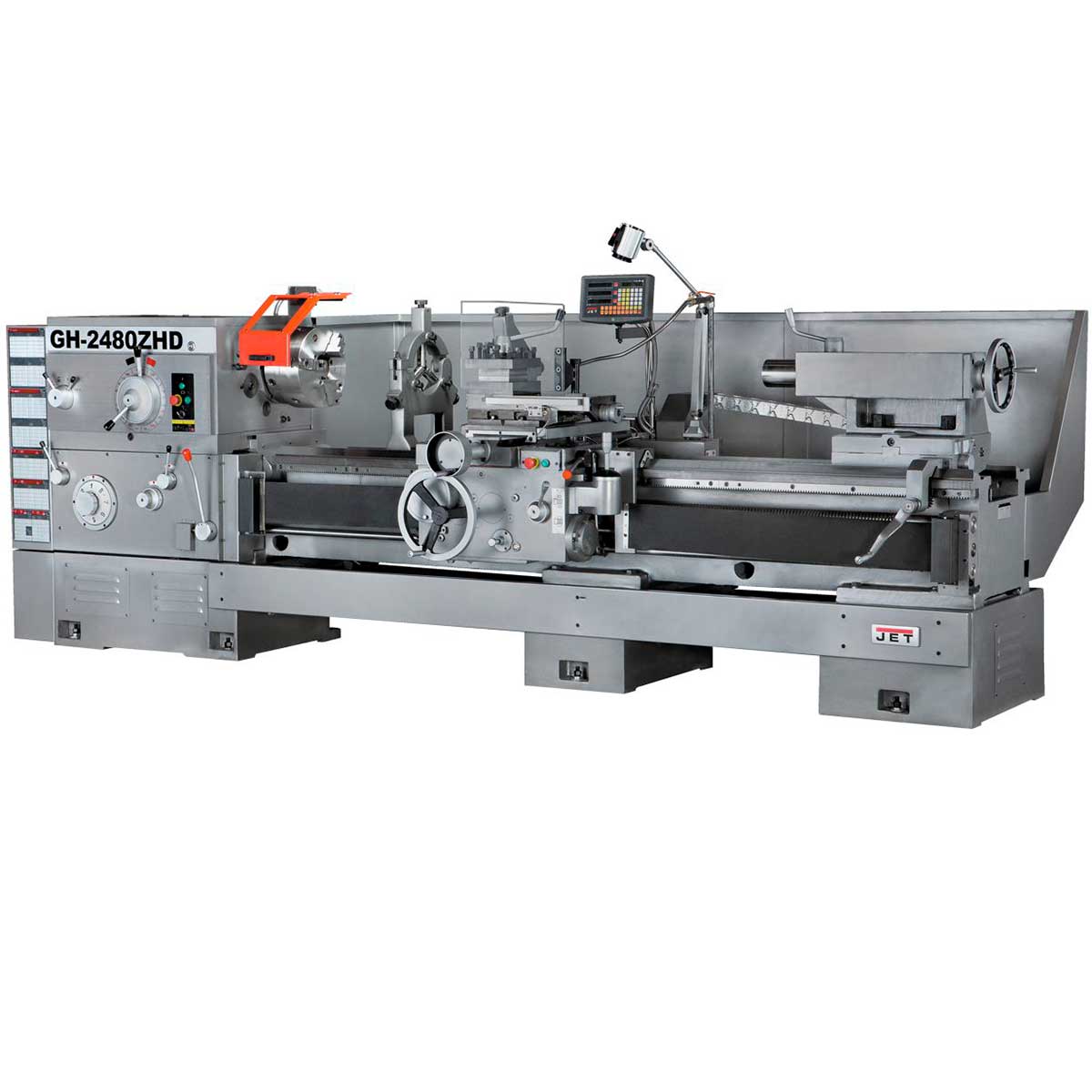

Токарно-винторезный станок GH-2480 ZHD DRO RFS
- Описание
- Особенности
- Характеристики
- Применение
GH-2480 ZHD DRO RFS - универсальный токарно-винторезный станок промышленного класса производства компании JET. Он рассчитан на обработку массивных и тяжелых заготовок и способен выдерживать длительные нагрузки. Станок найдет применение на металлообрабатывающих производствах, в конструкторских бюро, предприятиях оборонной сферы и крупных реммастерских. Диаметр обточки над станиной стандартен для серии GH-24 и составляет 630 мм. Над поперечным суппортом можно обрабатывать детали диаметром до 370 мм, со снятым мостиком gapдо 830 мм с ограничением по длине 310 мм. Главное отличие GH-2480 ZHDDRORFS - увеличенное расстояние между центрами, у данной модели оно увеличено до 2000 мм. Для того, чтобы создать необходимый крутящий момент на шпинделе станок оснащен асинхронным электродвигателем мощностью 11 кВт, привод шпинделя погружен в масляную ванну для его охлаждения, снижения уровня шума и увеличения ресурса привода в целом. Также предусмотрена централизованная система смазки критически важных узлов и агрегатов. Автоматическая коробка подач имеет множество предустановок, выбирая которые можно выбрать необходимый режим работы, включая нарезку всех основных типов резьб. GH-2480 ZHDDRORFS установлен на высококачественную станину, отлитую по фирменной технологии JET. Жесткость конструкции обеспечивает эффективный отвод тепла от инструмента и гасит вибрации, возникающие при обточке. Станок поставляется в богатой комплектации, заказчик может немедленно провести его пусконаладку и запустить в работу.
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

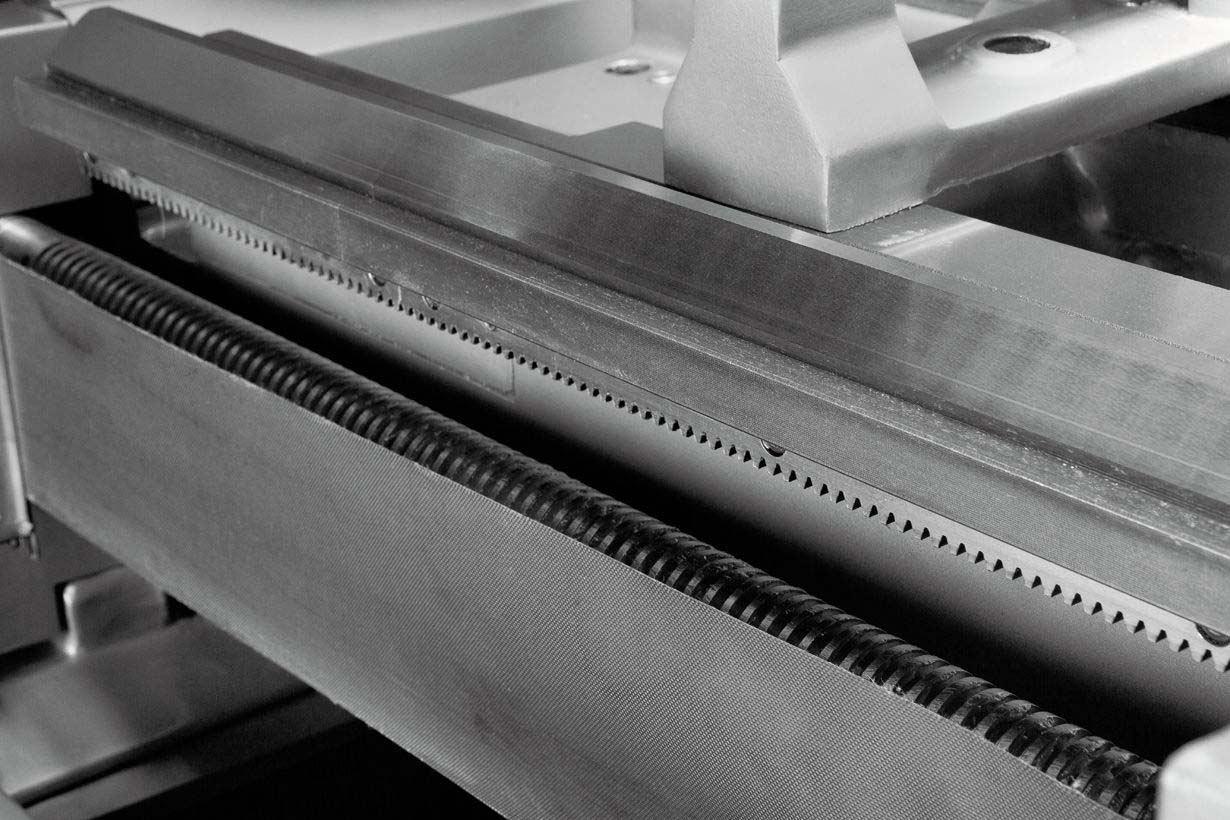

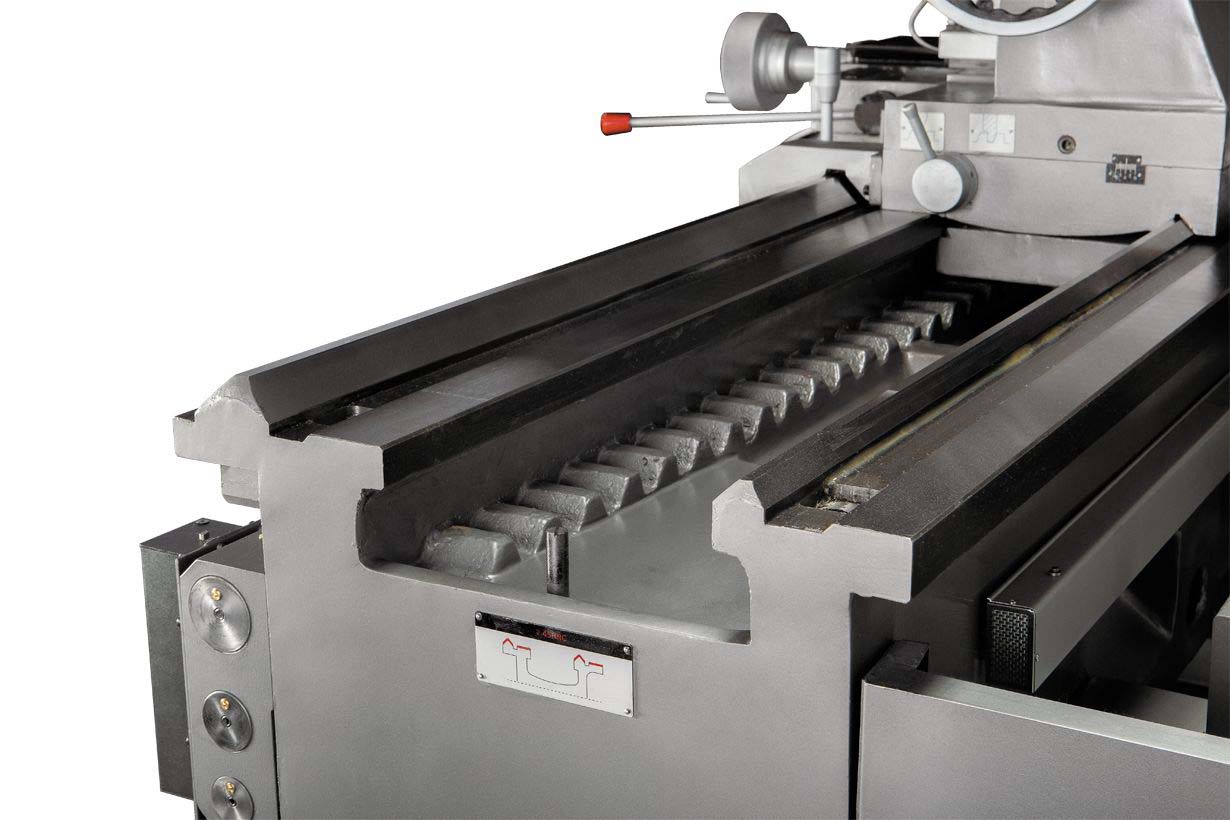

- Направляющие закалены и отшлифованы
- Передняя бабка с фрикционной муфтой
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм

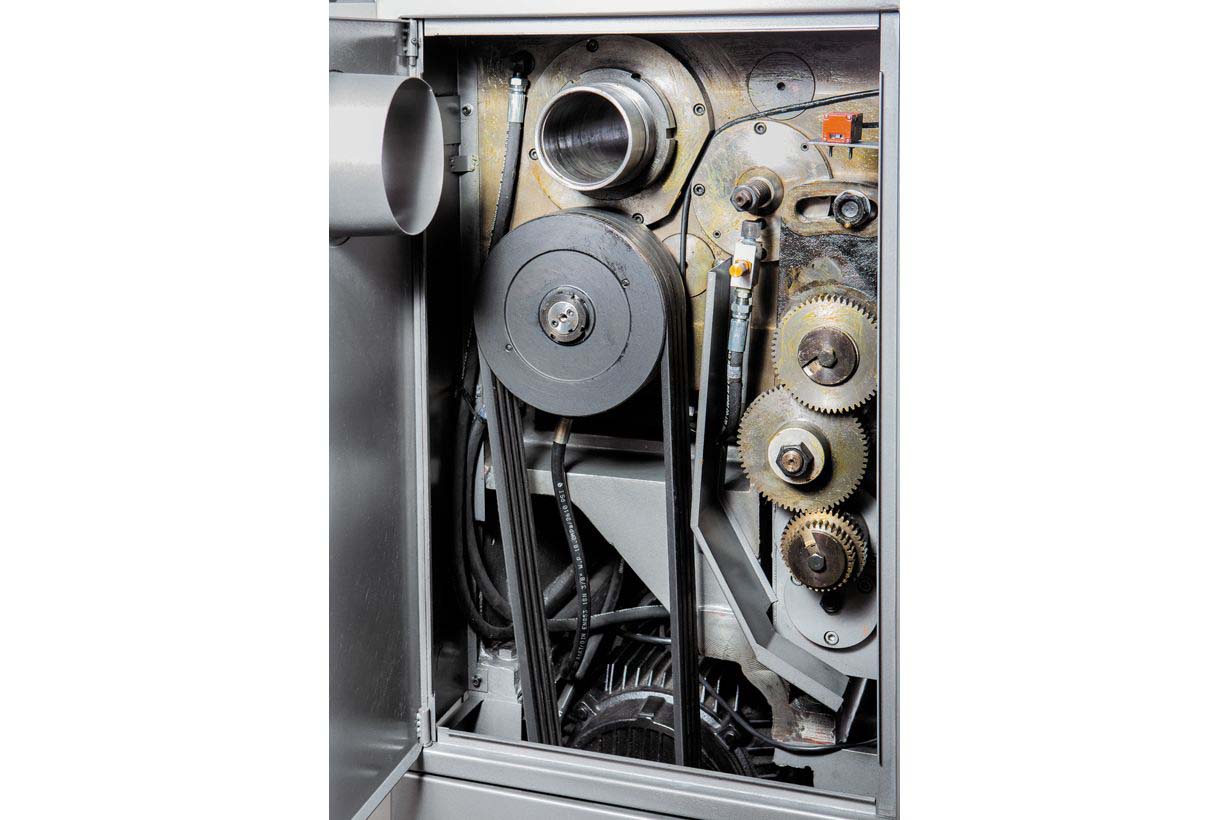

- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия

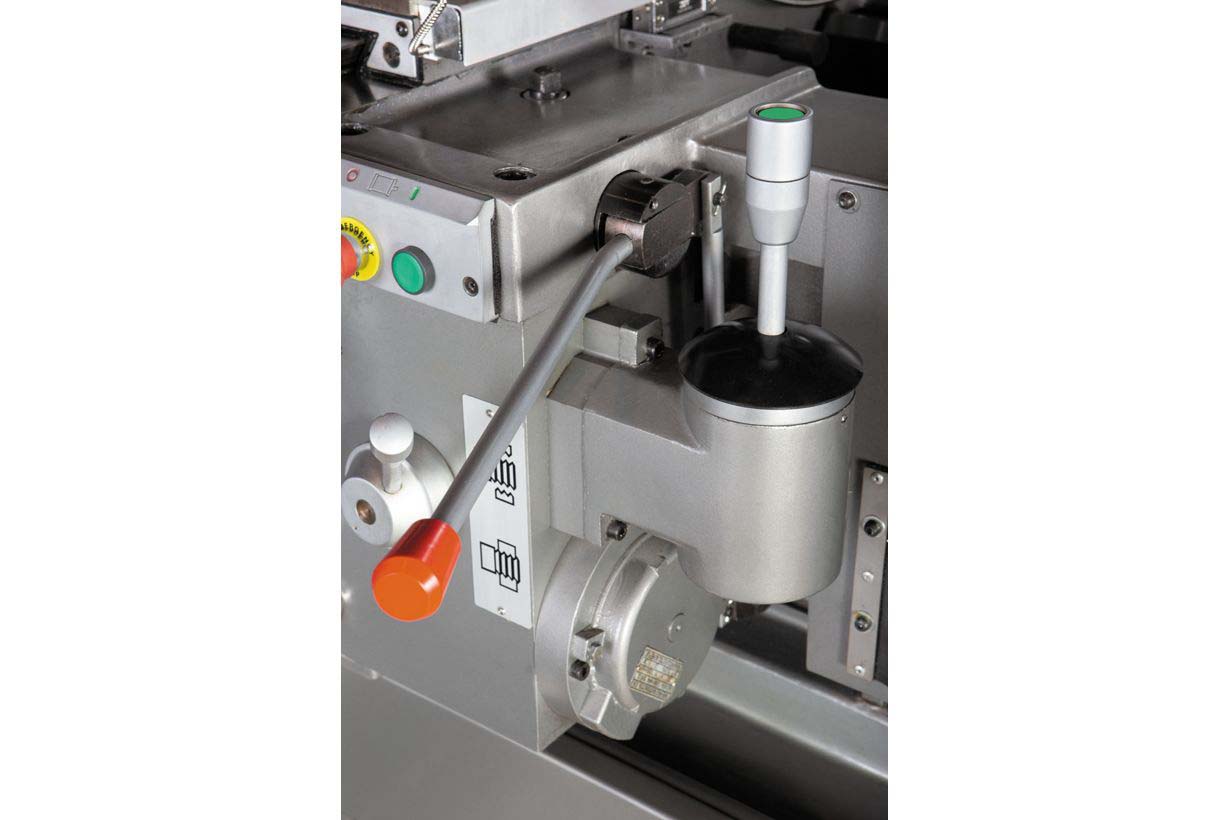

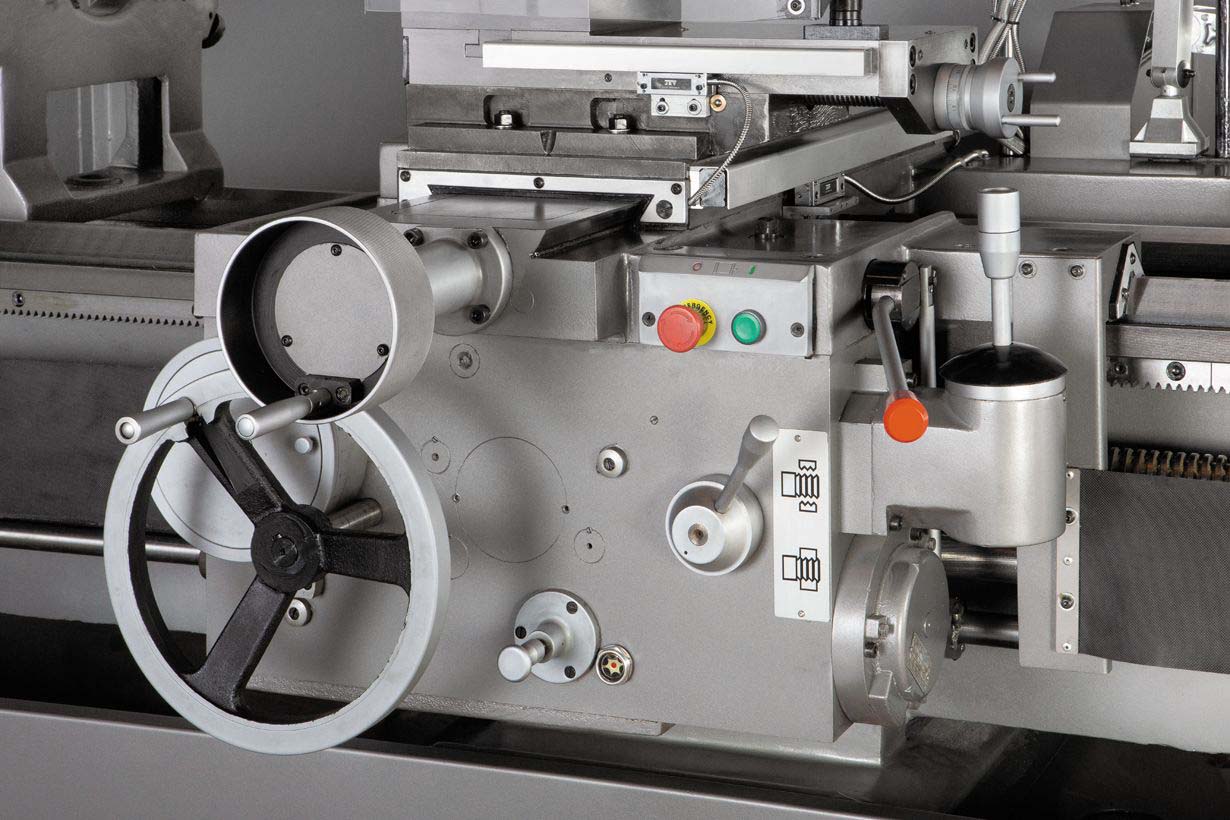

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок

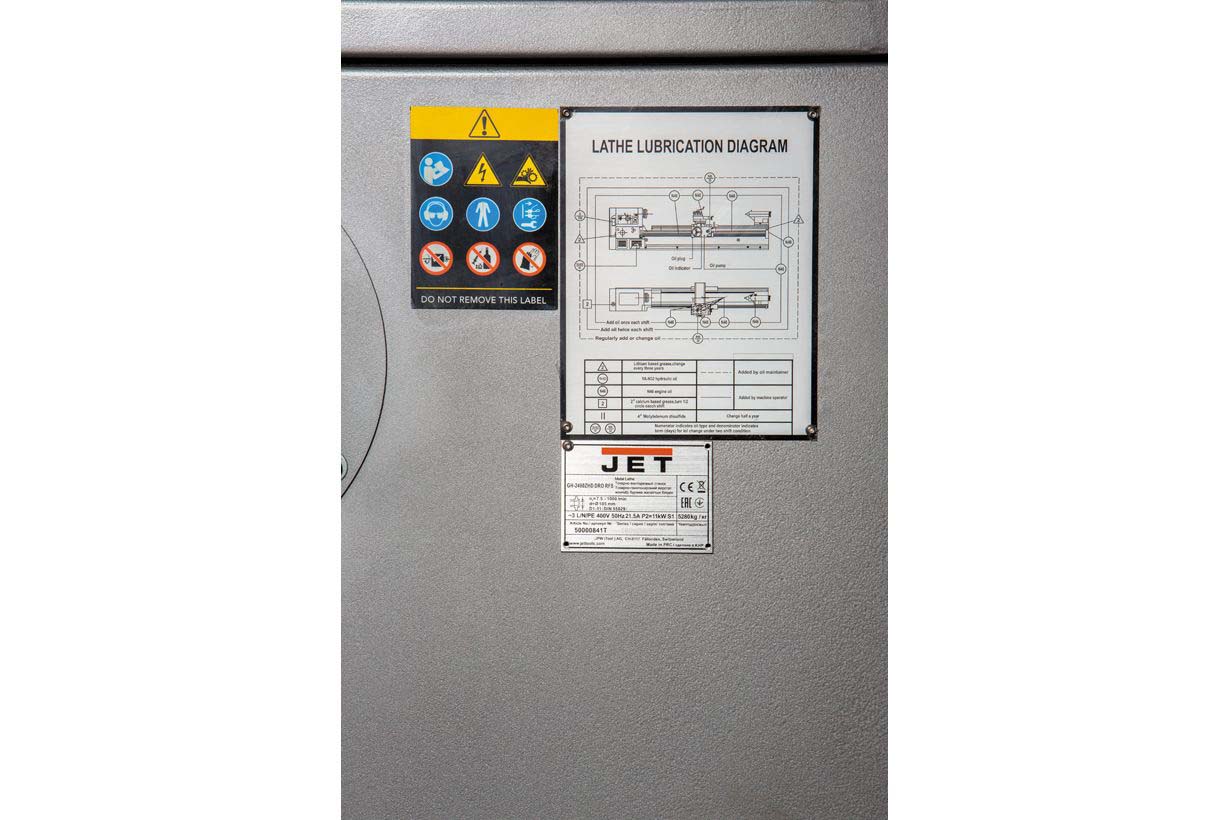

- Централизованная система подачи смазки продольного суппорта

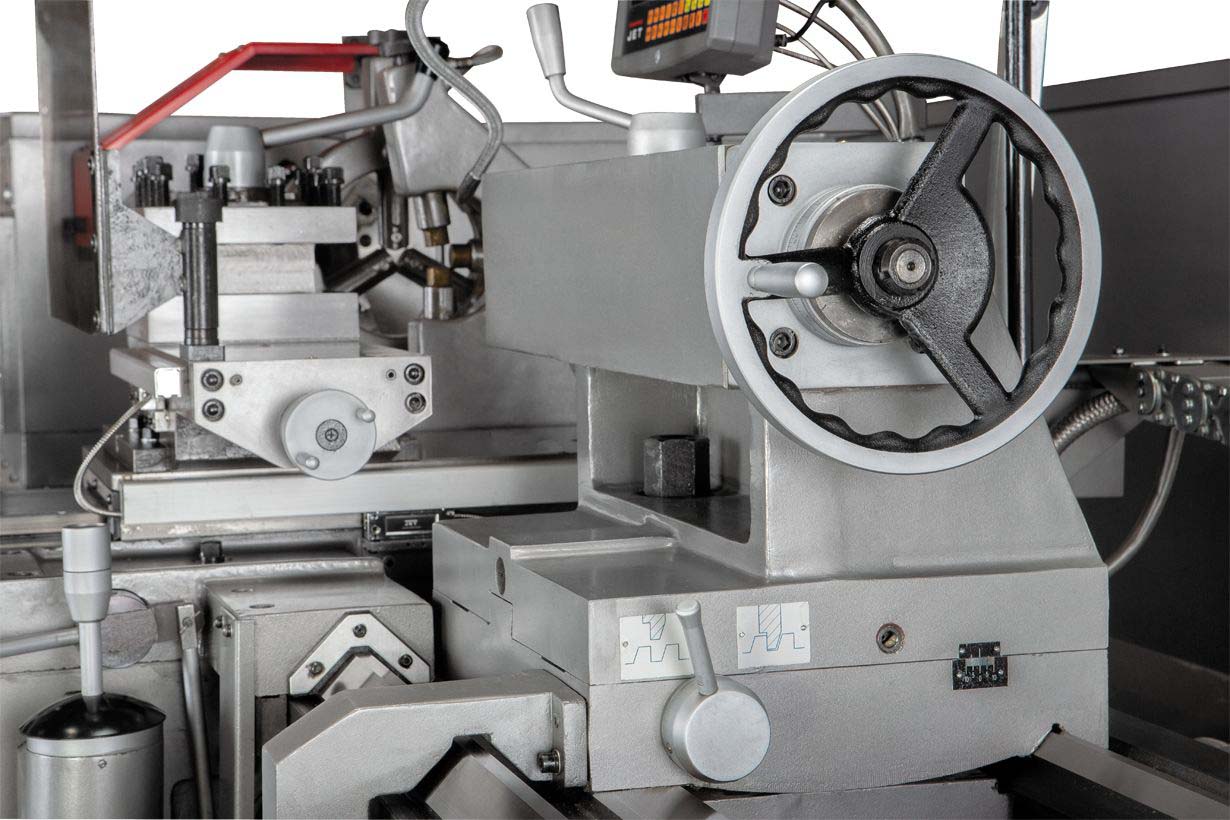

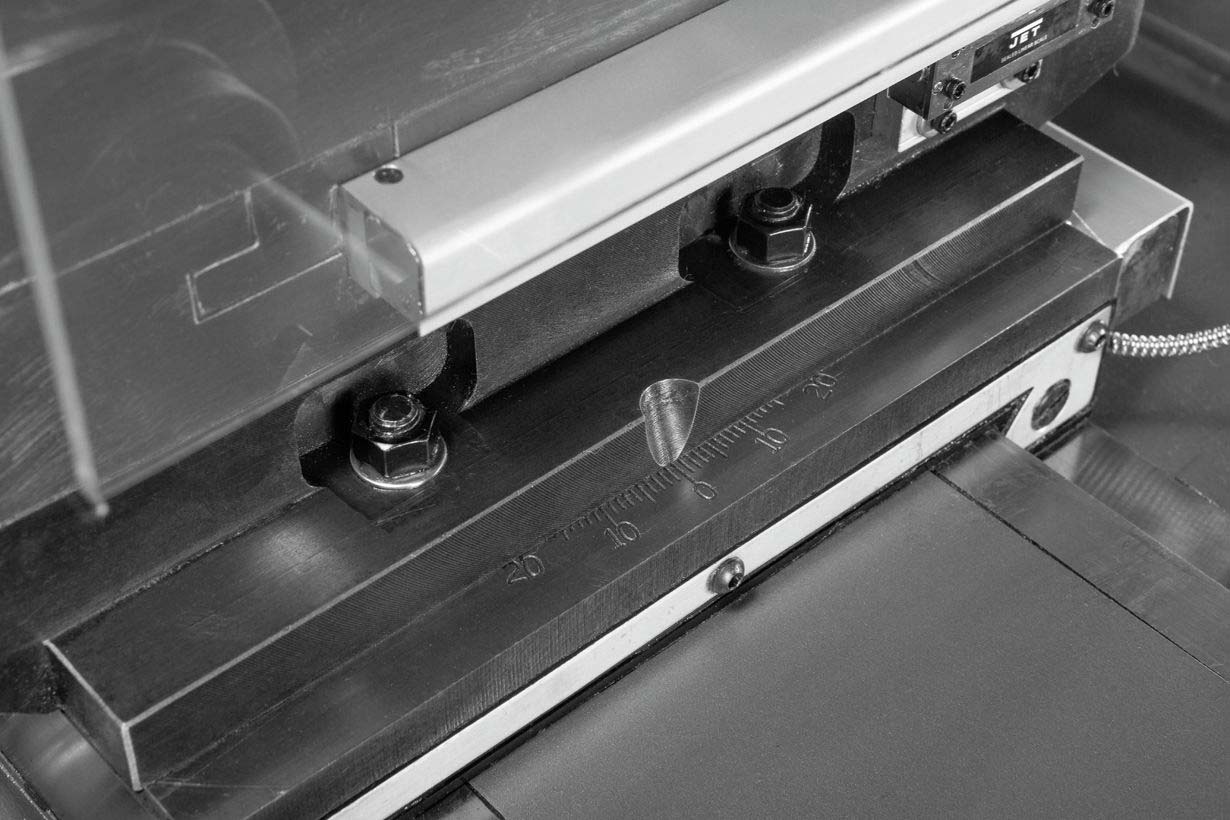

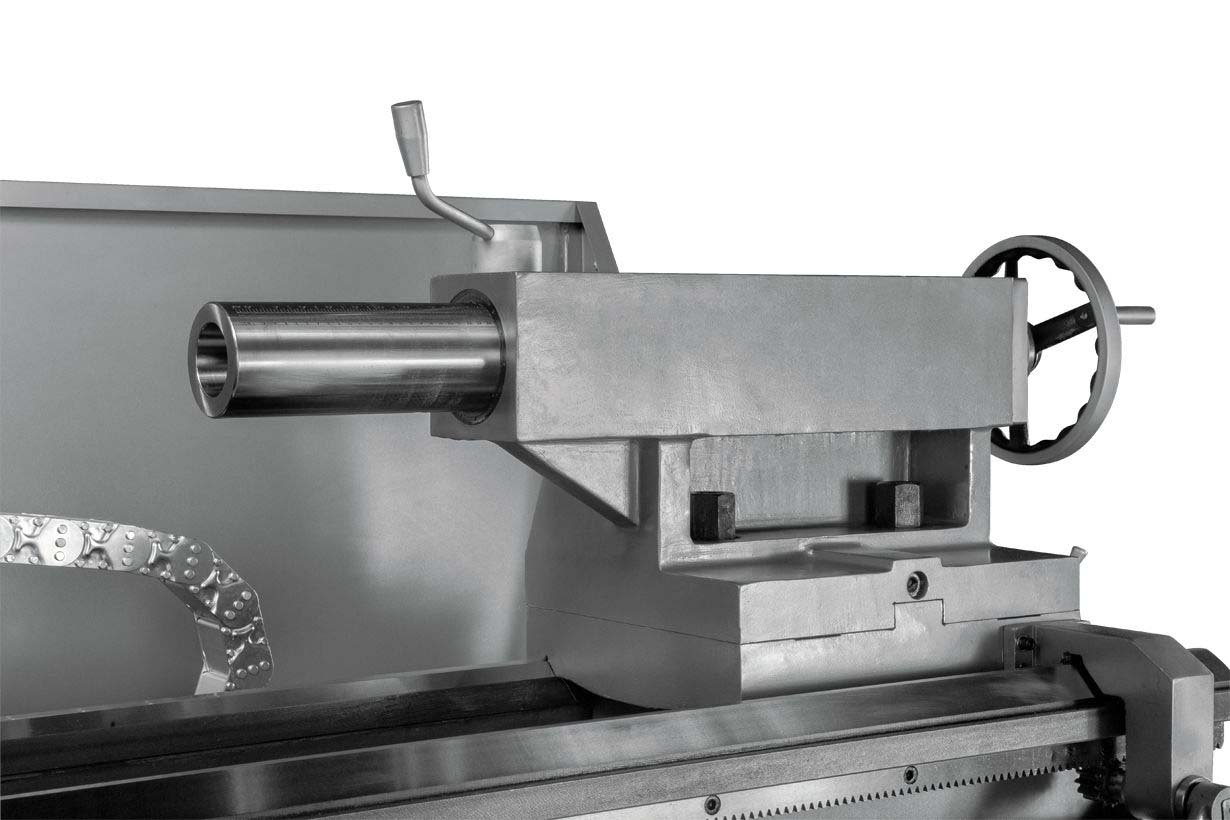

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Мощный двигатель 11 кВт
- Современный аналог 1М63, 16К30
| Конус шпинделя | ø120 мм 1:20 |
| Пиноль задней бабки | МК-6 |
| Диапазон поперечной подачи, мм/об | 0,05 - 12,16 |
| Количество поперечных подач, шт | 64 |
| Дюймовая резьба, TPI | 1 - 14 |
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 630 |
| Диаметр обточки над поперечным суппортом, мм | 370 |
| Расстояние между центрами, мм | 2000 |
| Частота вращения шпинделя, об/мин | 7,5 - 1000 |
| Количество скоростей шпинделя, шт | 18 |
| Присоединение шпинделя | D1-11 |
| Диаметр проходного отверстия шпинделя, мм | 105 |
| Диапазон продольной подачи, мм/об | 0,1 - 24,32 |
| Количество продольных подач, шт | 64 |
| Диапазон метрической резьбы, мм | 1 - 240 |
| Количество метрических резьб, шт | 50 |
| Количество дюймовых резьб, шт | 26 |
| Максимальнй размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 440 |
| Ход верхнего суппорта, мм | 200 |

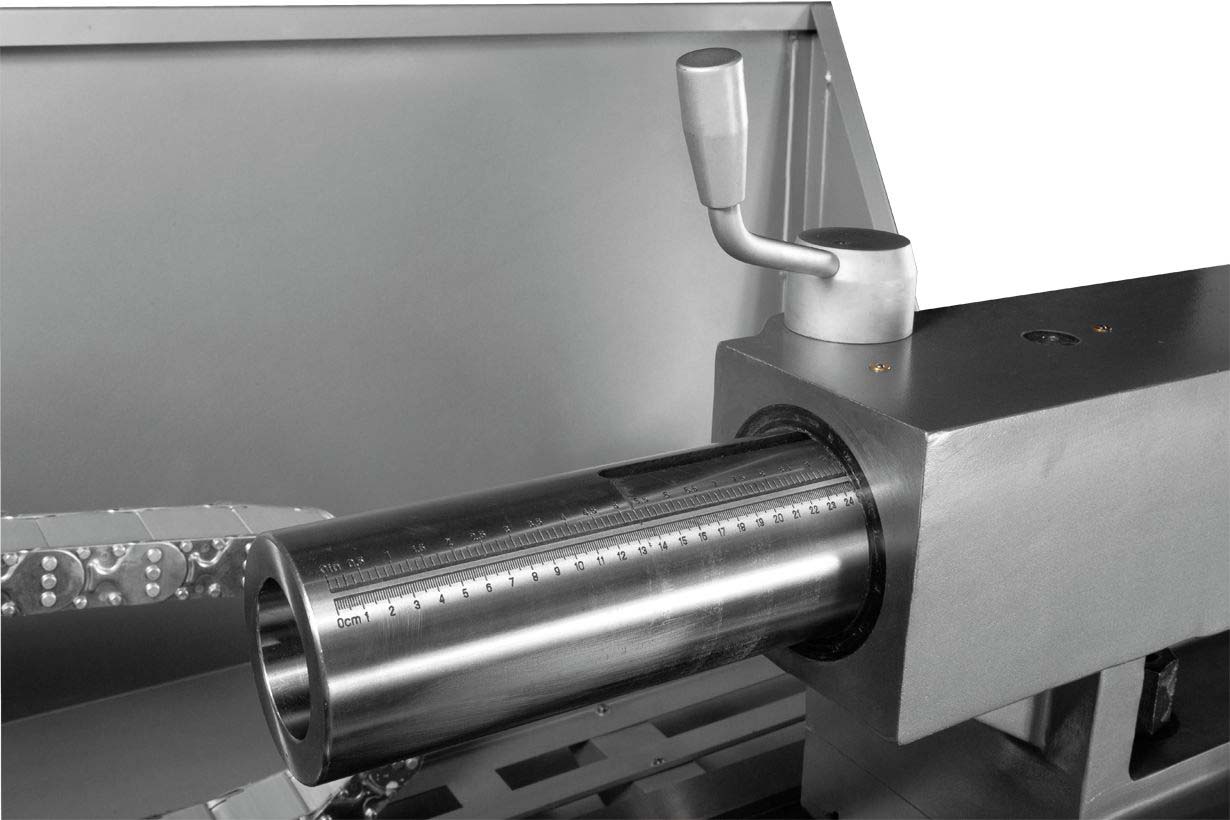

| Ход пиноли задней бабки, мм | 230 |
| Расстояние между направляющими, мм | 560 |
| Мощность двигателя, кВт | 11 |
| Длина, мм | 4275 |
| Ширина, мм | 1393 |
| Высота, мм | 1537 |
| Масса, кг | 5280 |
| Длина в упаковке, см | 430 |
| Ширина в упаковке, см | 160 |
| Высота в упаковке, см | 180 |
| Масса в упаковке, кг | 5710 |
| Диаметр обточки над съемным мостиком, gap, мм | 830 |
| Диапазон подвижного люнета, мм | 25 - 130 |
| Диапазон неподвижного люнета, мм | 20 - 170 |
| Диаметр пиноли, мм | 100 |
| Количество модульных резьб, шт | 53 |
| Диапазон питчевой резьба, DP | 1 - 28 |
| Количество питчевых резьб, шт | 24 |
| Шаг ходового винта, мм | 12 |
| Объем бака СОЖ, л | 15 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Длина съёмного мостика, мм | 310 |
| Модульная резьба, MP | 0,5 - 120 |
| Ускоренное перемещение продольного суппорта, м/мин | 4 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками

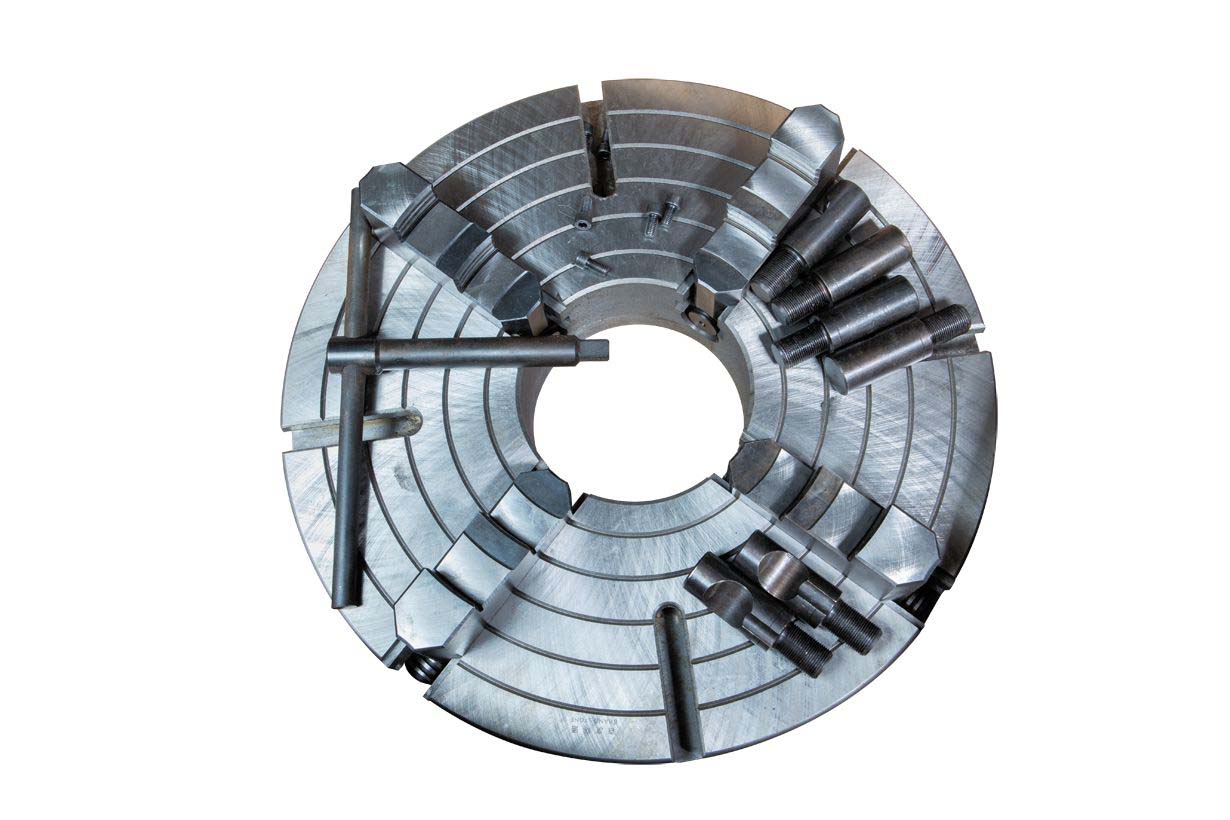

- 4-х кулачковая планшайба Ø500 мм

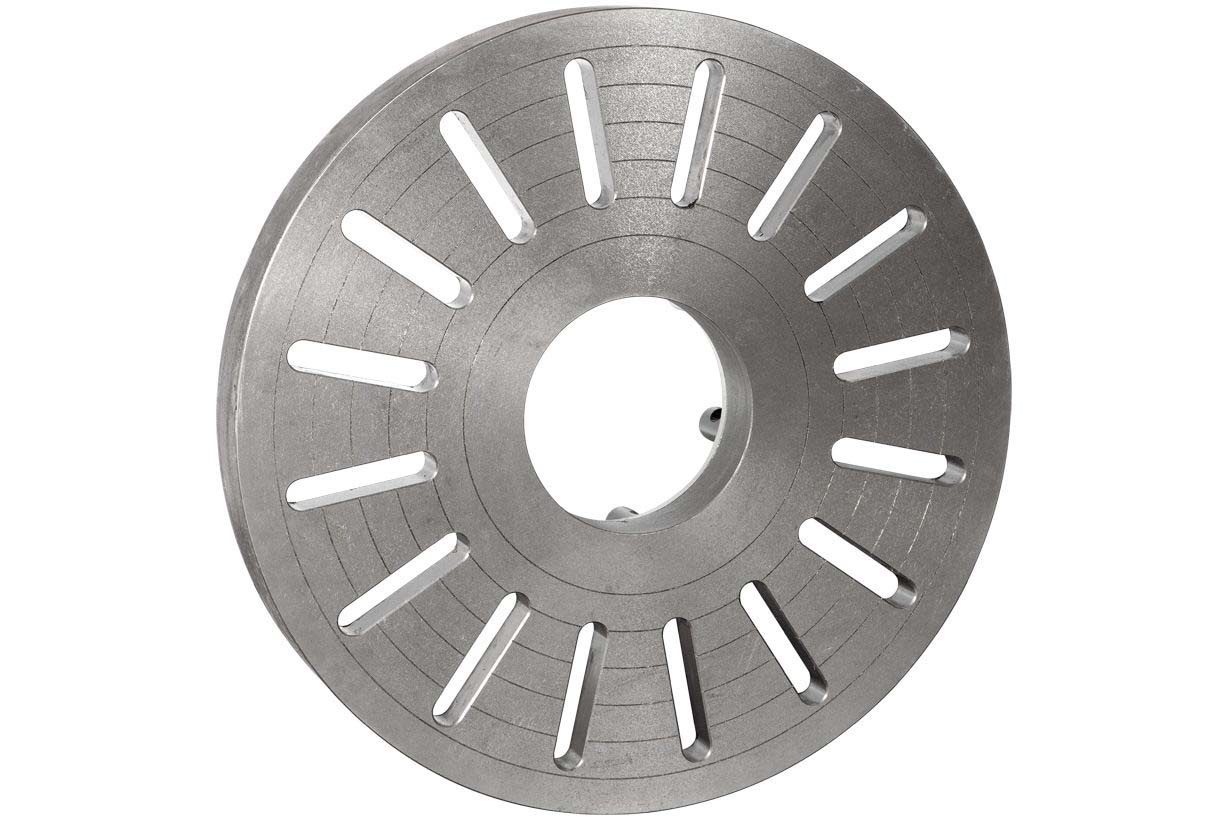

- Планшайба Ø650 мм

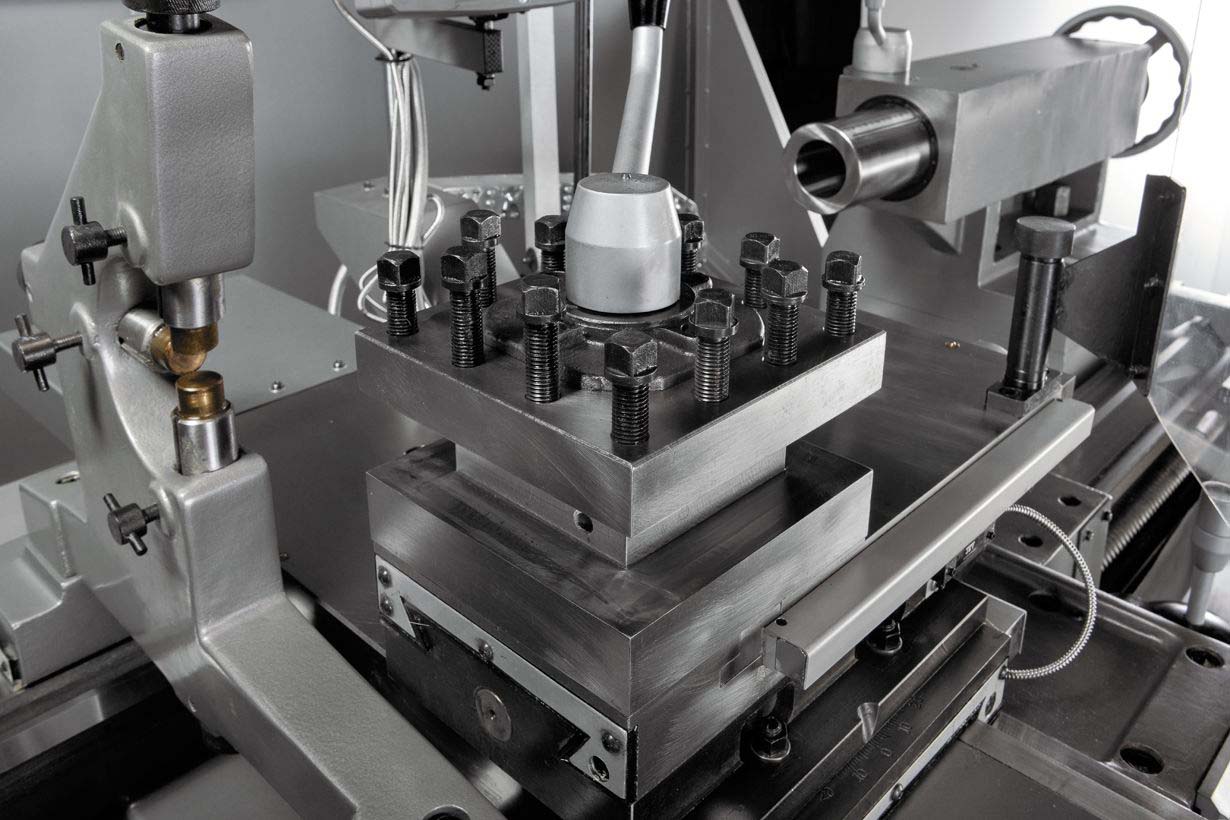

- 4-х позиционный резцедержатель с фиксатором

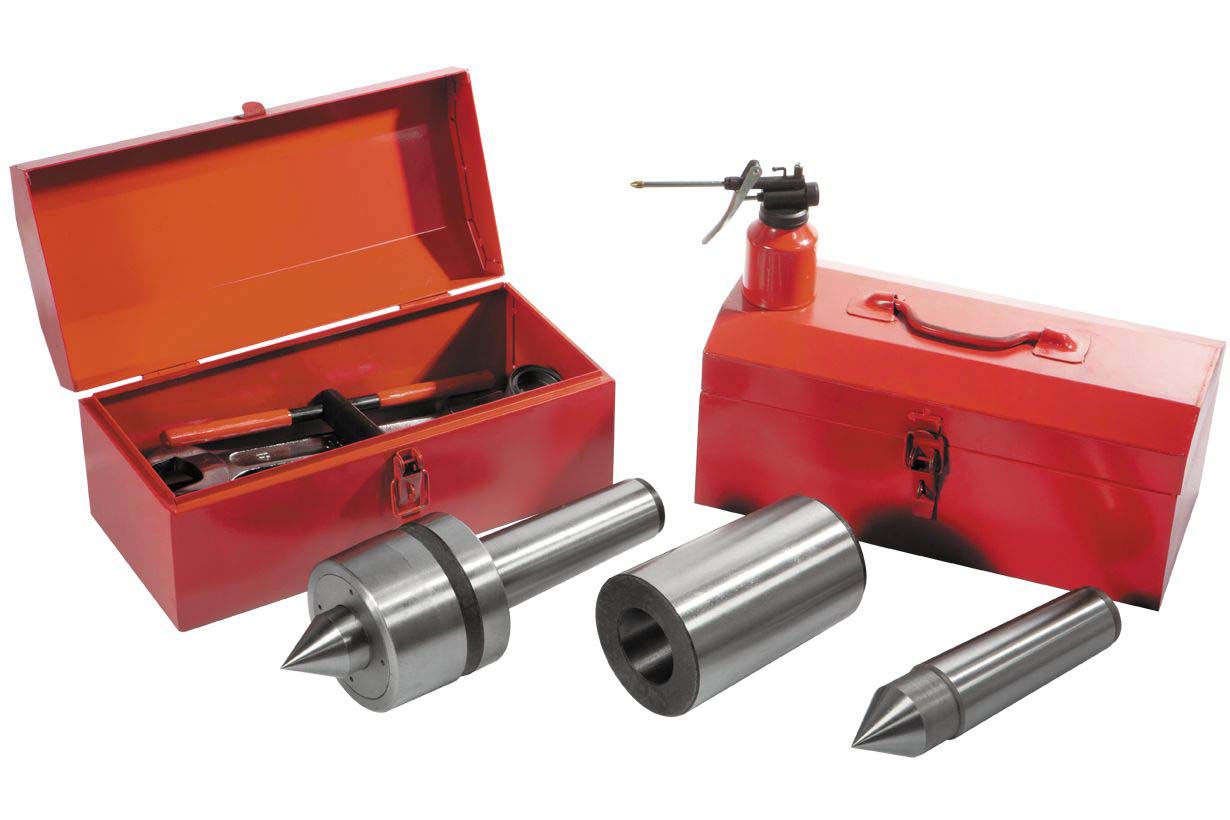

- Вращающийся упорный центр
- Невращающийся упорный центр
- Переходная втулка

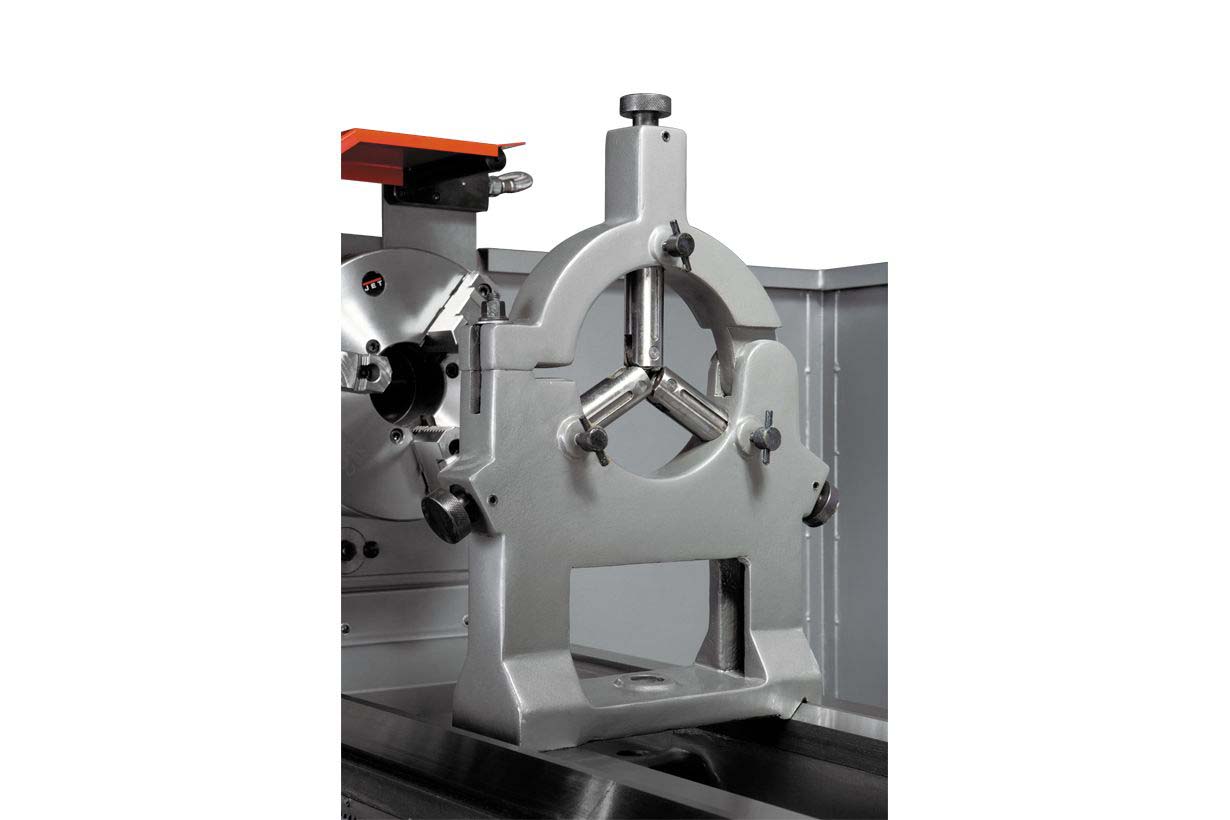

- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка

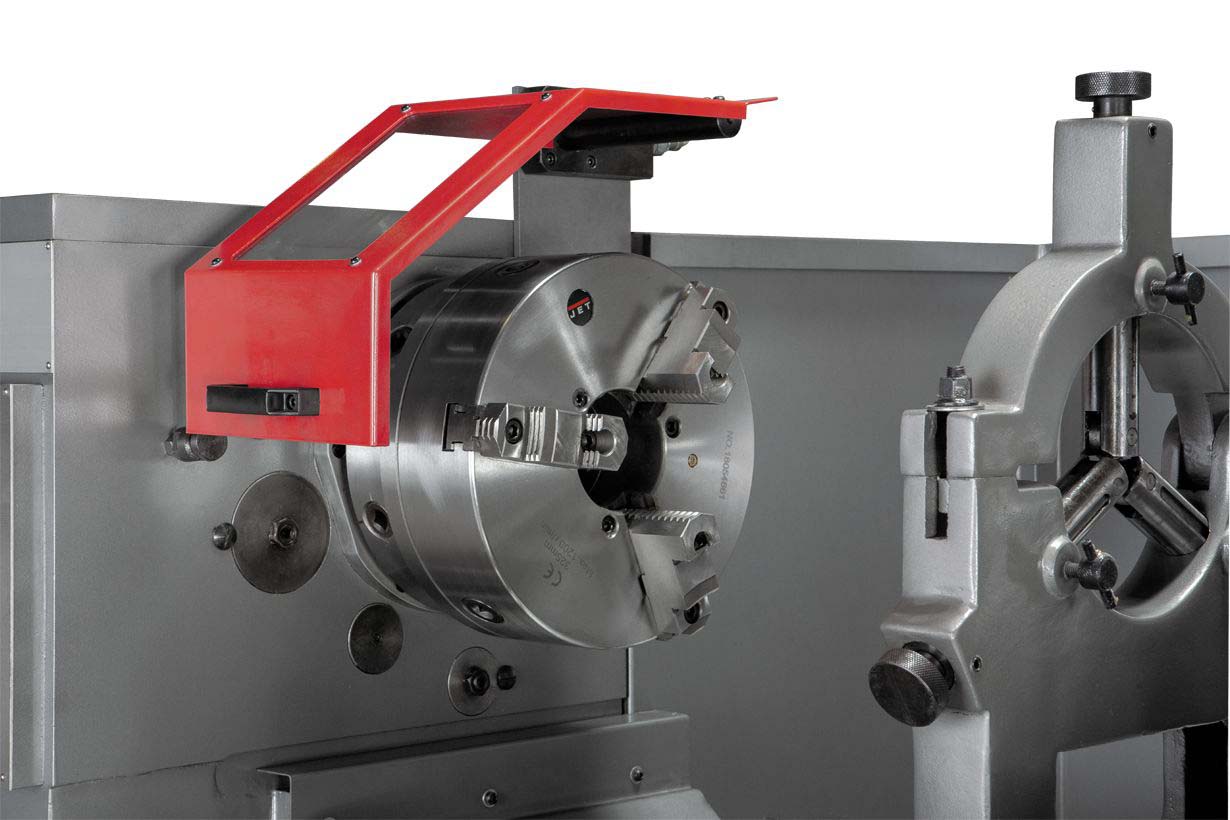

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

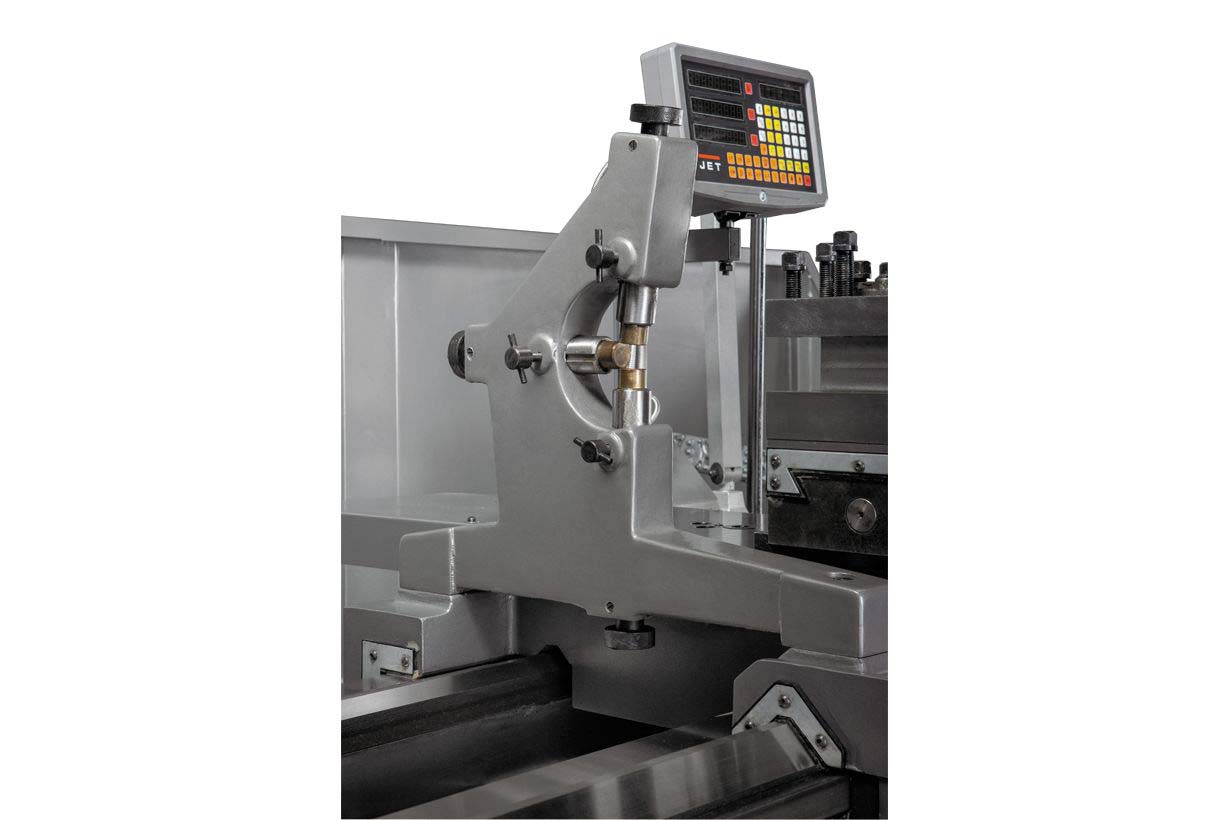

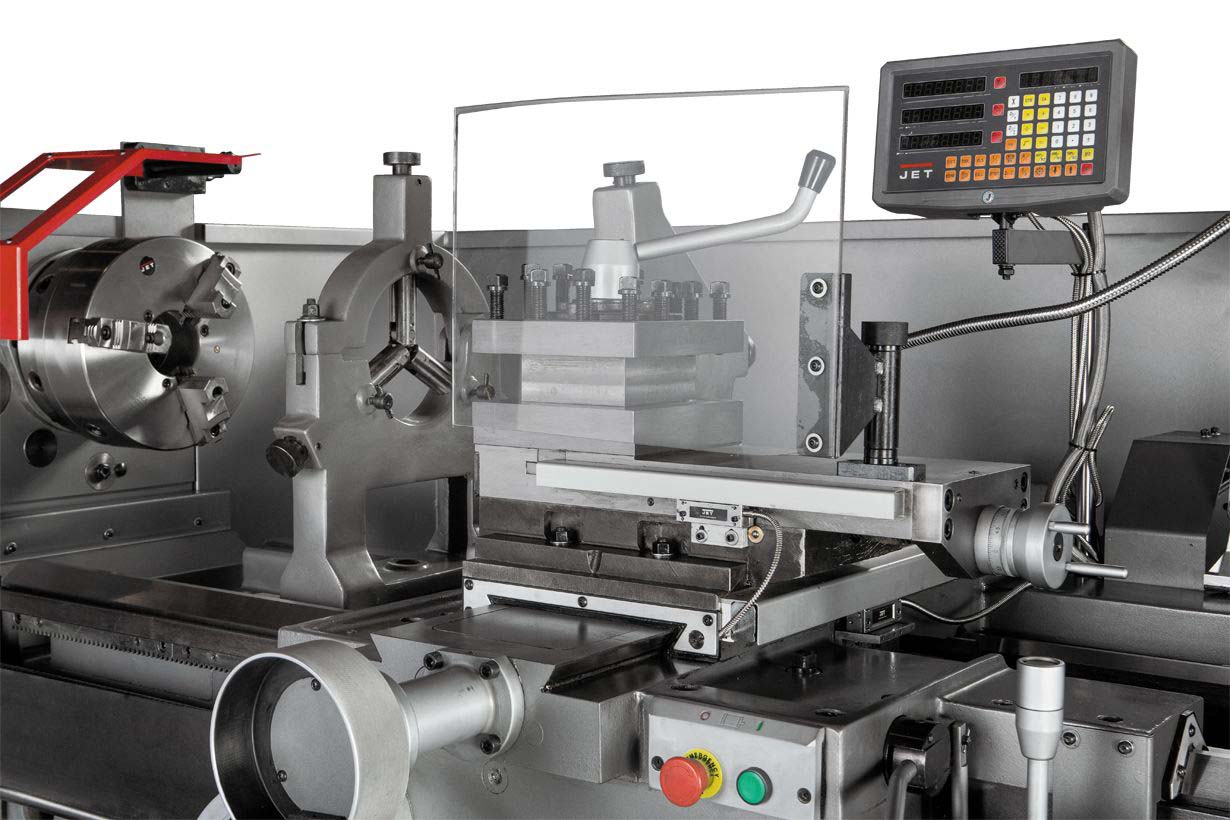

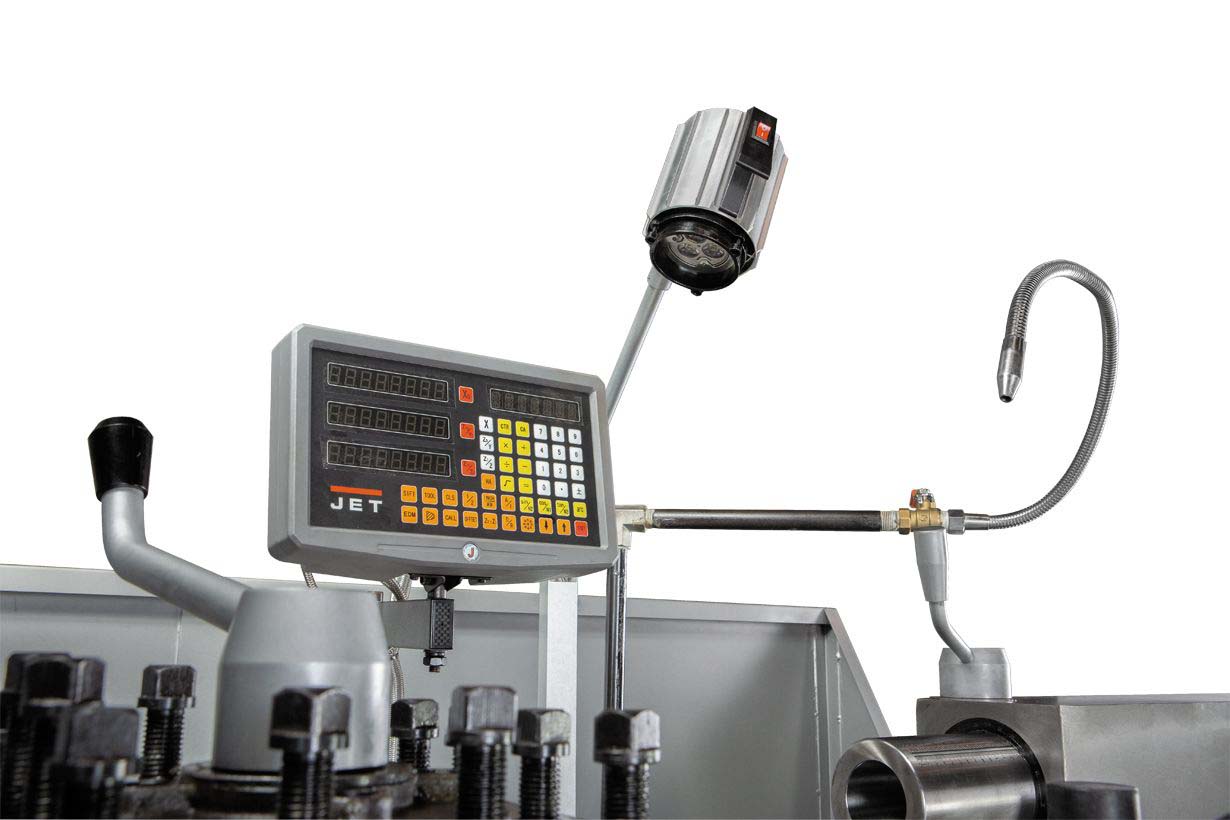

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя

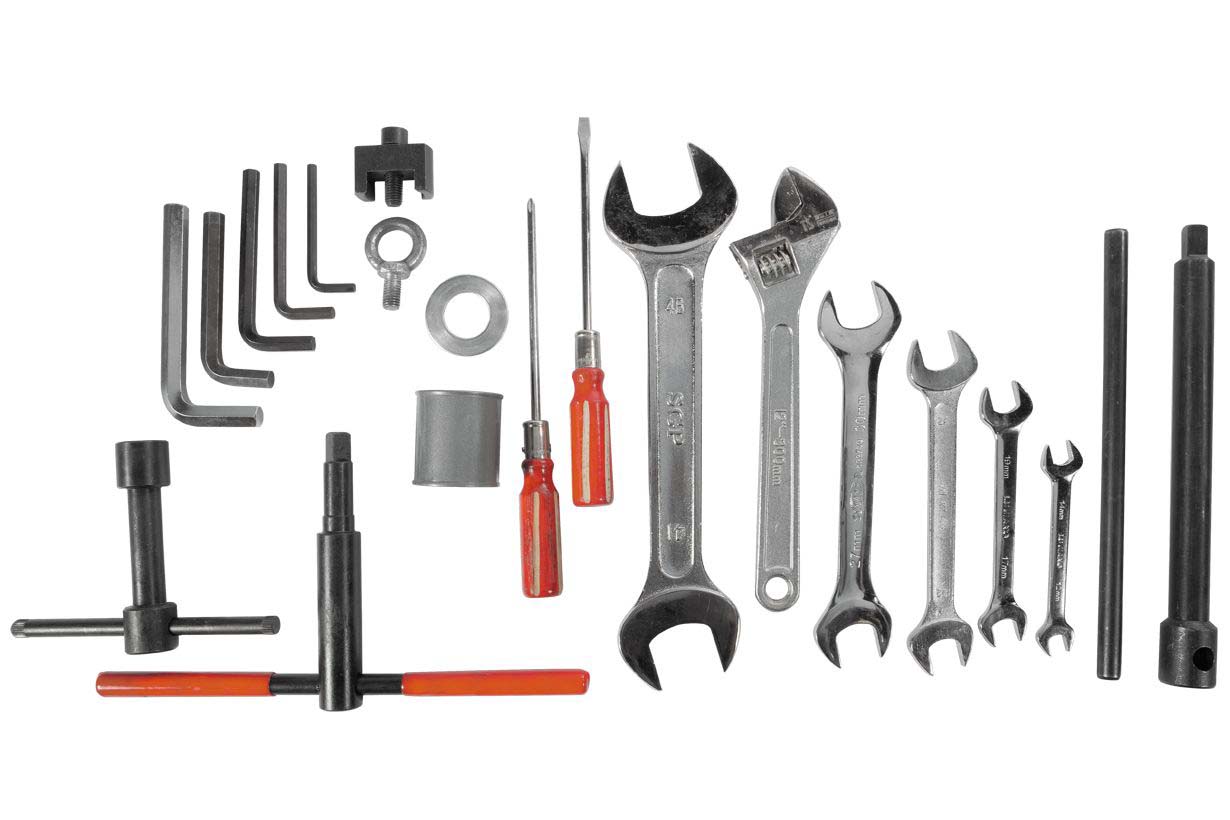

- Ящик с инструментом
- Руководство по эксплуатации

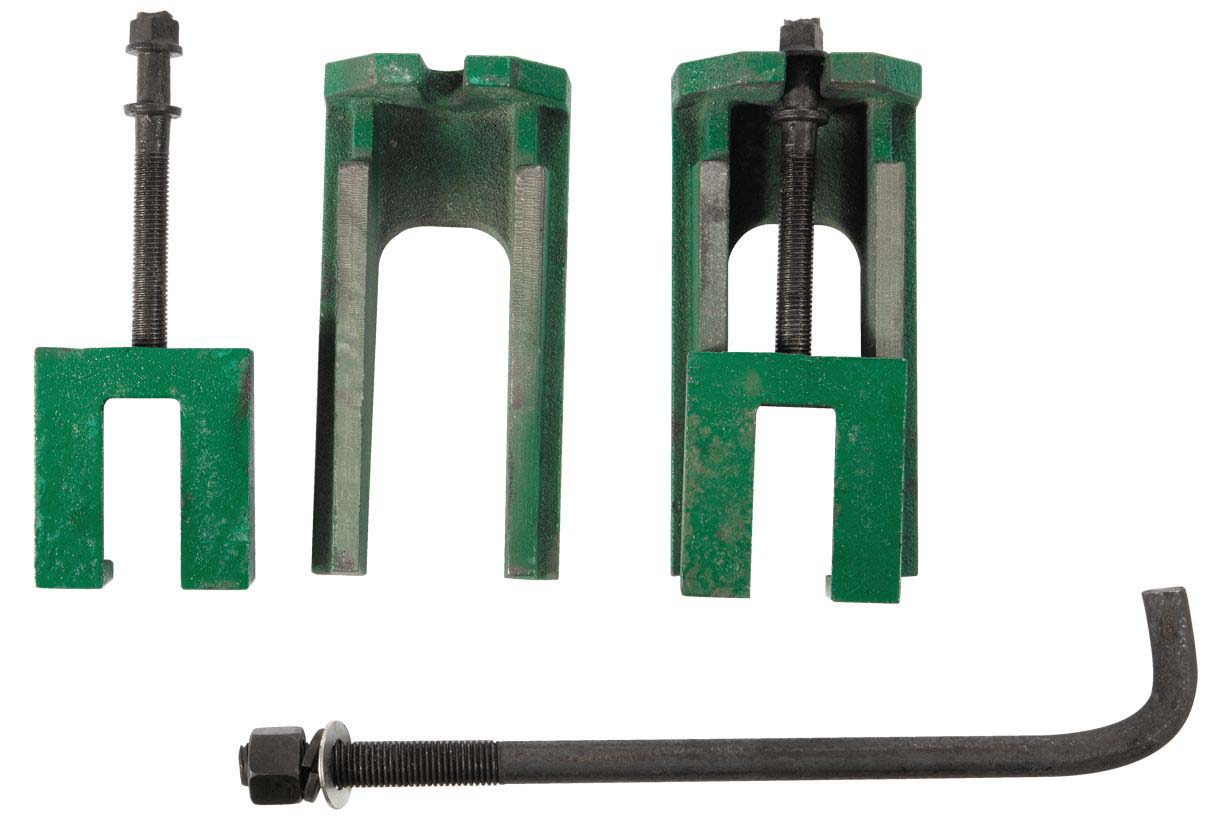

- Комплект виброопор
