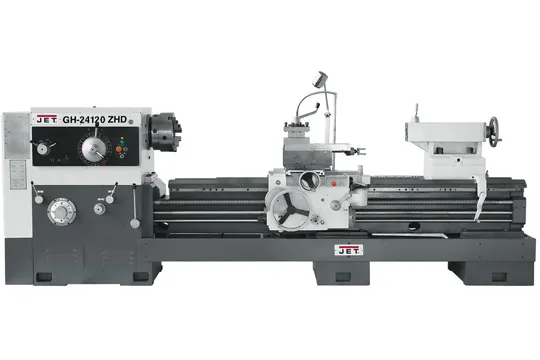

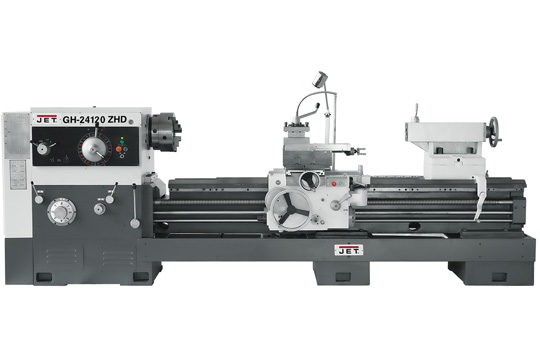

Токарно-винторезный станок GH-24120 ZHD DRO RFS
- Описание
- Особенности
- Характеристики
- Применение
GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками.
Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.
ОСОБЕННОСТИ:
- Направляющие закалены и отшлифованы
- Фрикционная муфта
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм
- Массивная чугунная станина

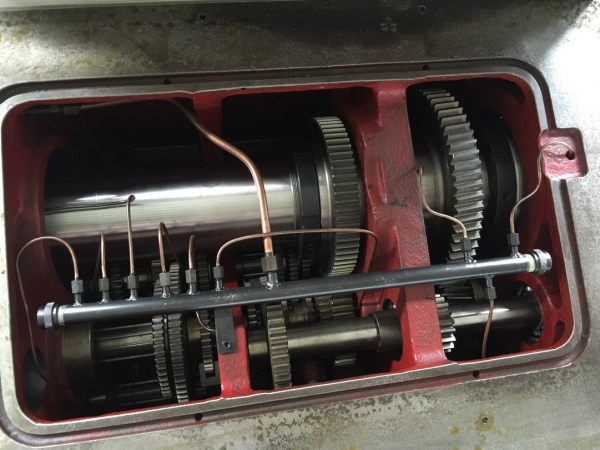

- Масляная ванна для шестеренок
- Увеличенный диаметр проходного отверстия
- Мощный двигатель 11 кВт
| Конус шпинделя | ø120 мм 1:20 |
| Пиноль задней бабки | МК-6 |
| Присоединение шпинделя | D1-11 |
| Диаметр обточки над станиной (с gap), мм | 630 (830) |
| Расстояние между центрами, мм | 3000 |
| Диаметр проходного отверстия шпинделя, мм | 105 |
| Диаметр обточки над суппортом, мм | 370 |
| Частота вращения шпинделя, об/мин | 7.5 – 1000 |
| Длина съёмного мостика gap | 310 |
| Диапазон поперечной подачи, мм/об | 0.05 - 12.16 |
| Диапазон метрической резьбы, мм | 1 – 240 |
| Максимальнй размер резца, мм | 32х32 |
| Ход поперечного суппорта, мм | 440 |
| Ход продольного суппорта, мм | 2650 |
| Ход верхнего суппорта, мм | 200 |
| Ход пиноли задней бабки, мм | 100 |
| Расстояние между направляющими, мм | 560 |
| Ускоренное перемещение продольного суппорта (RFS), м/мин | 4000 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2000 |
| Дюймовая резьба, 26 (TPI) | 14” – 1” |
| Питчевая резьба, 24 (DP) | 28 – 1 |
| Модульная резьба, 53 (MP) | 0.5 – 120 |
| Рабочий диаметр подвижного люнета, мм | 25 – 130 |
| Рабочий диаметр неподвижного люнета, мм | 20 – 170 |
| Мощность главного двигателя, кВт | 11 |
| Мощность насоса СОЖ , КВТ | 0,09 |
| ГАБАРИТНЫЕ РАЗМЕРЫ (ДХШХВ), мм | 5275x1393x1537 |
| Габаритные размеры в упаковке (ДхШхВ), мм | 5300x1600x1800 |
| Масса, кг | 3800 |
- 3-х кулачковый патрон с прямыми/обратными кулачками
- 4-х кулачковая планшайба
- Планшайба
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр Упорный центр МК-5
- Переходная втулка
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Концевой упор продольного перемещения
- Регулируемые опоры станины
