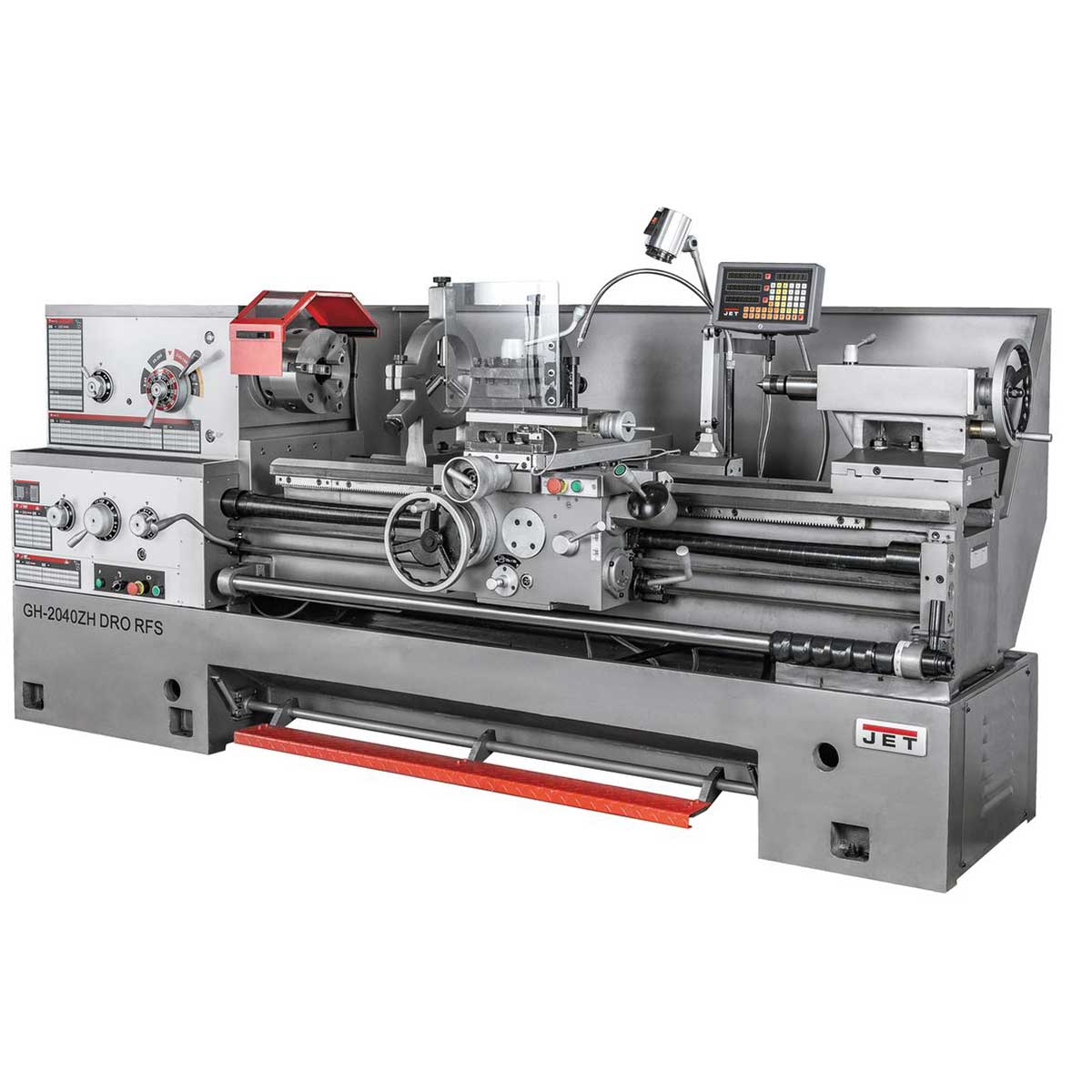

JET GH-2040 ZH DRO Токарно-винторезный станок серии ZH Ø500 мм (расширенная комплектация)

Описание

Универсальный токарно-винторезный станок GH-2040 ZH DRO производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.

Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.

Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.

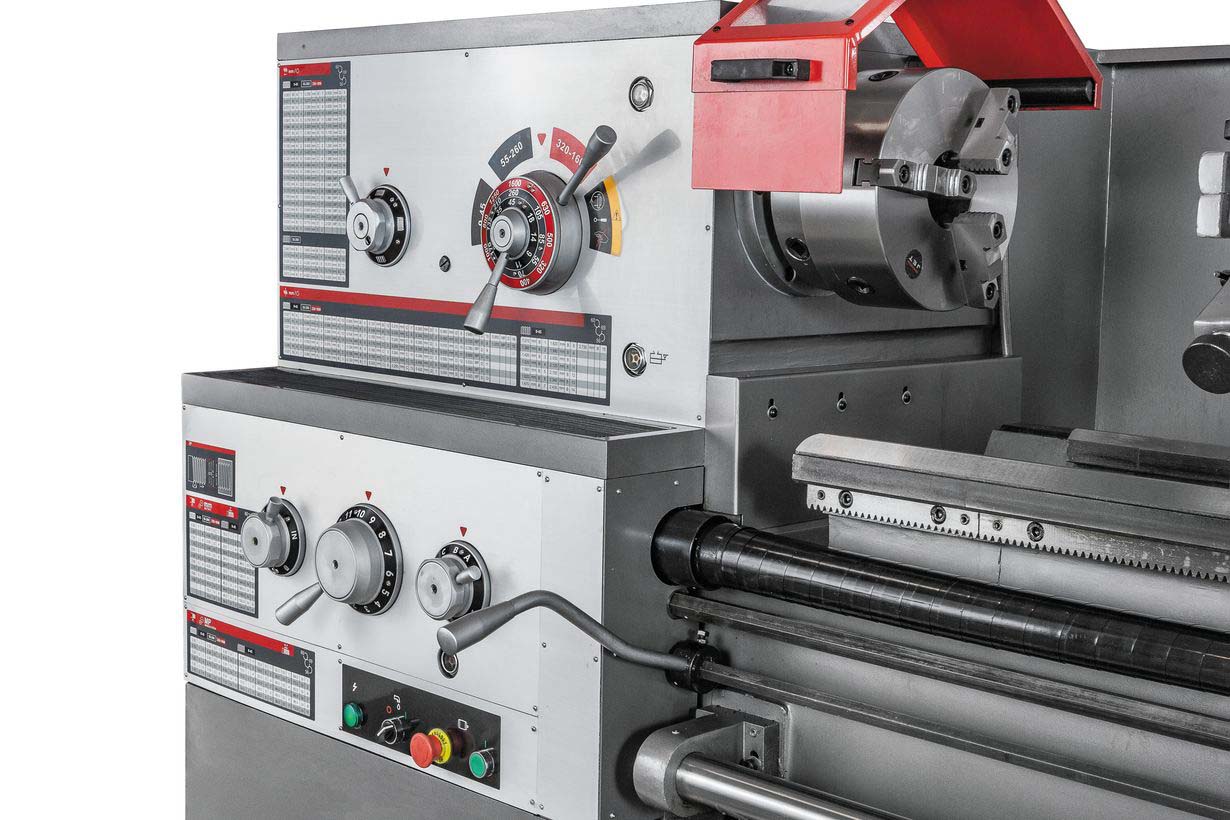

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
• Передняя бабка с фрикционной муфтой

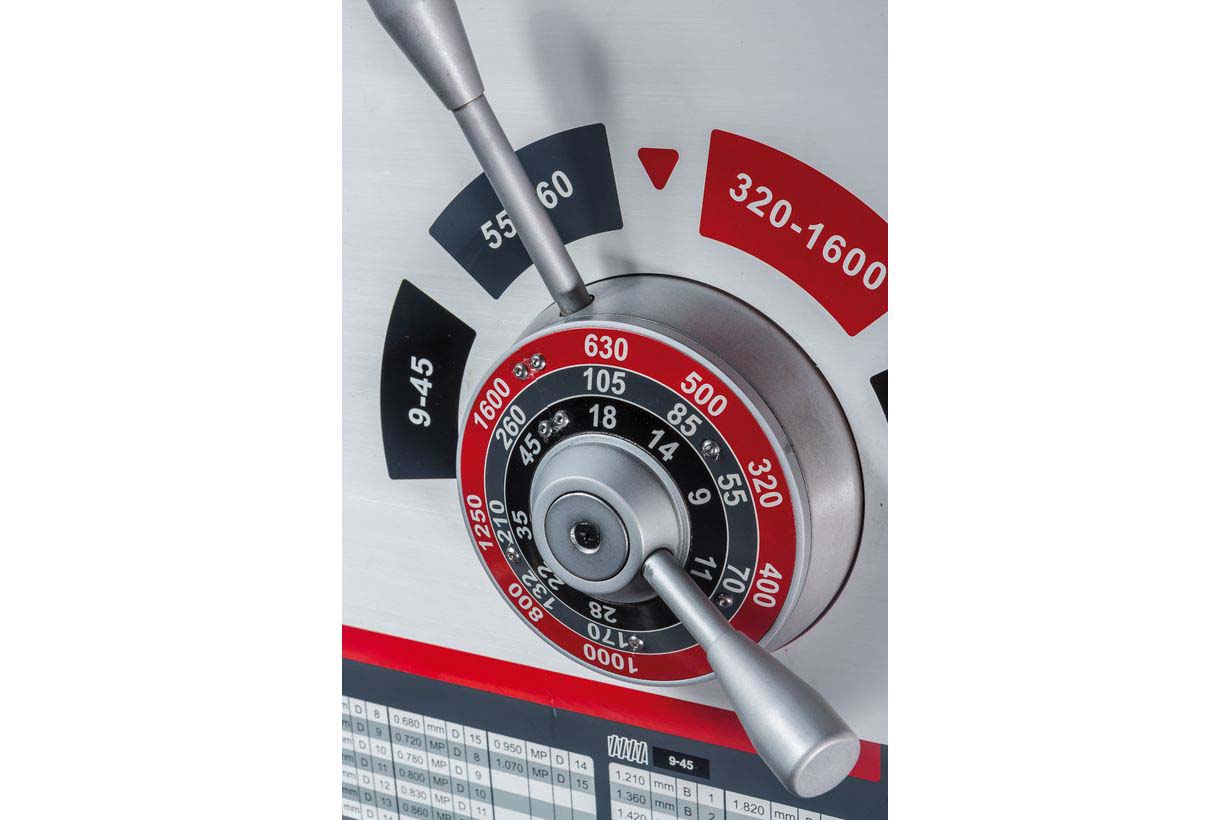

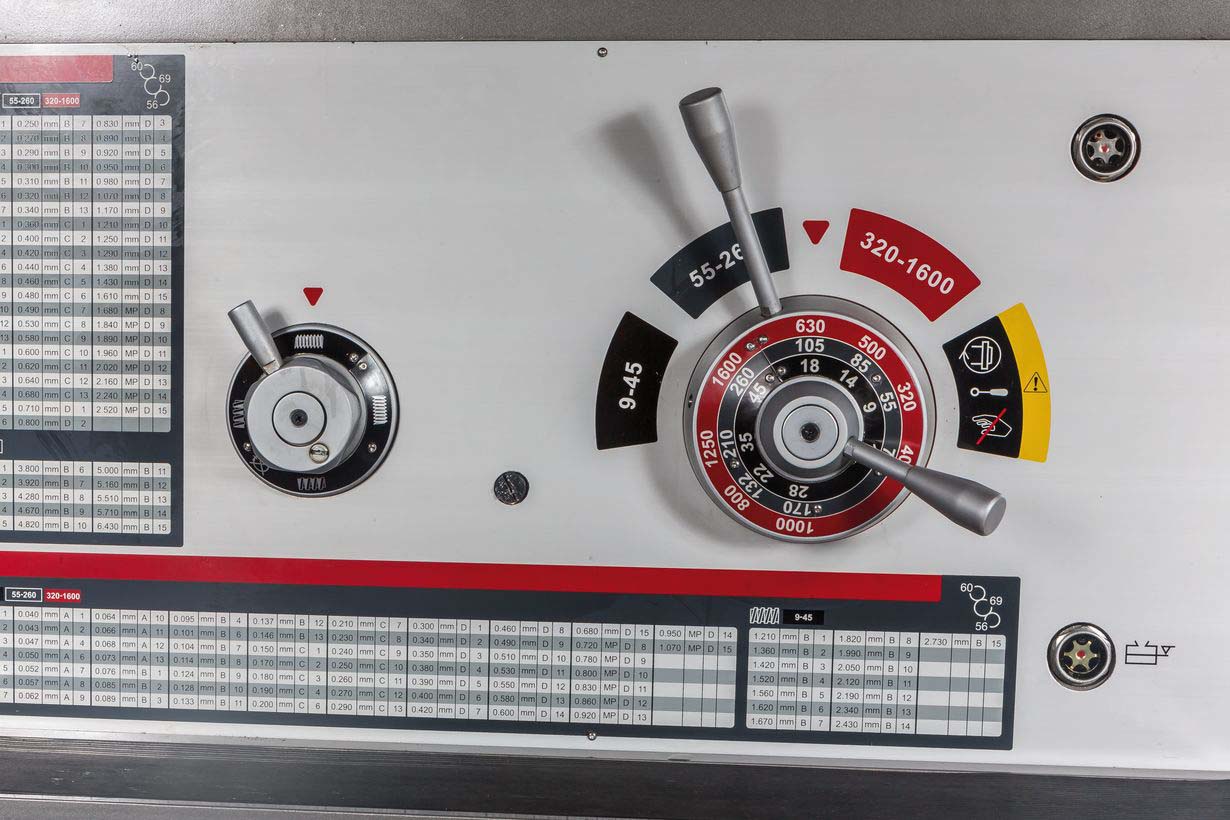

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

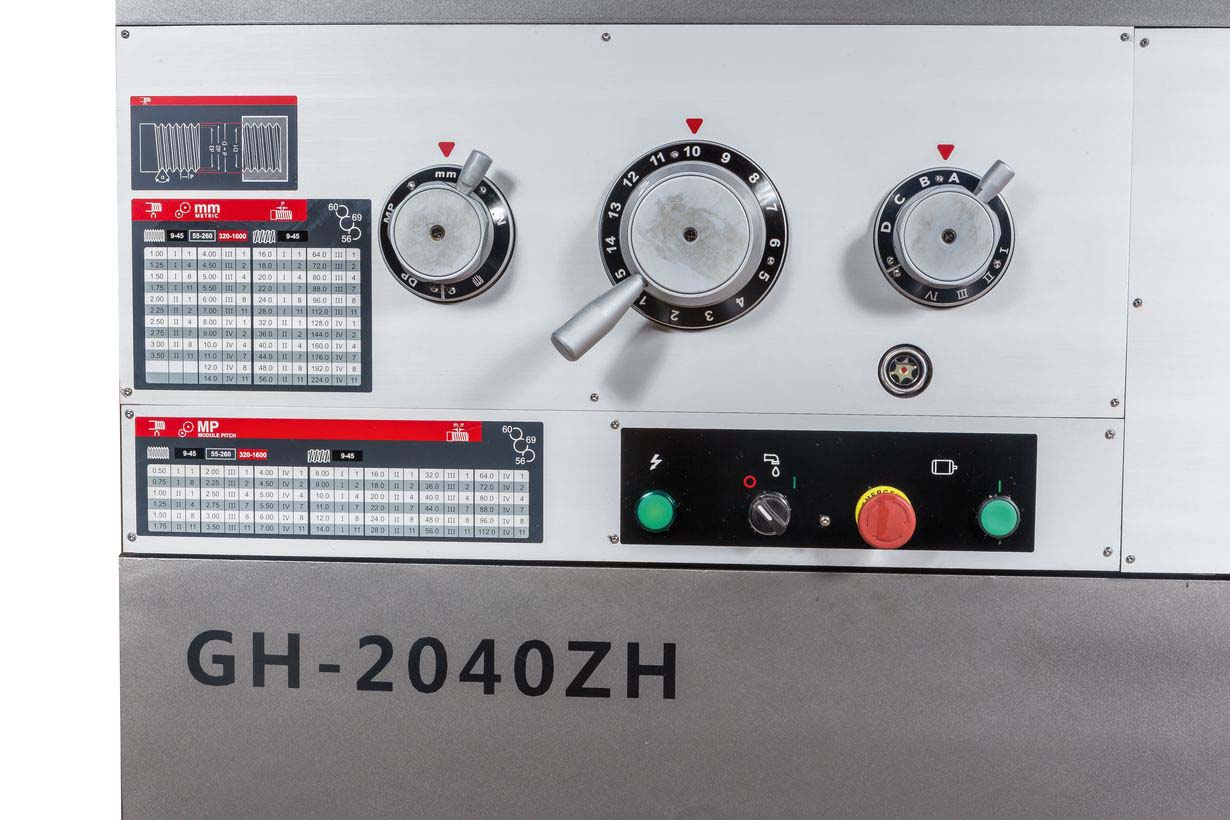

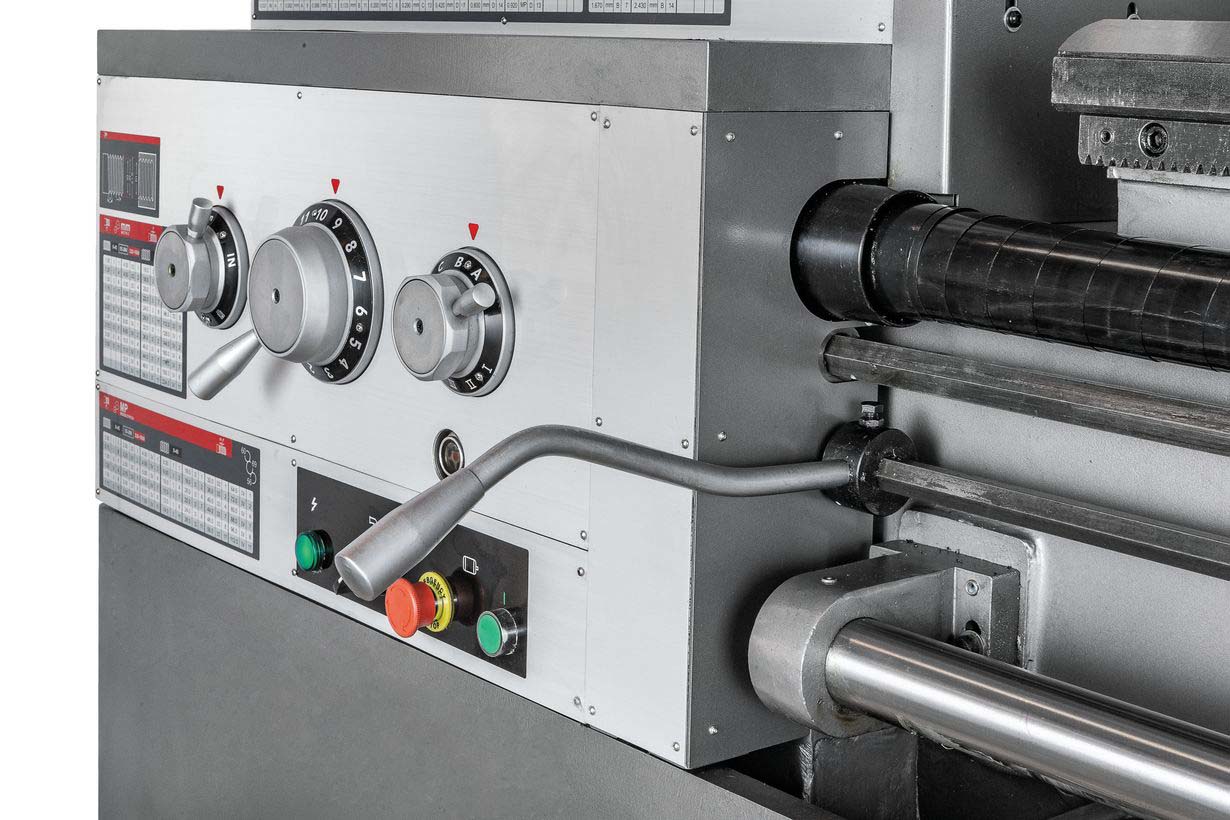

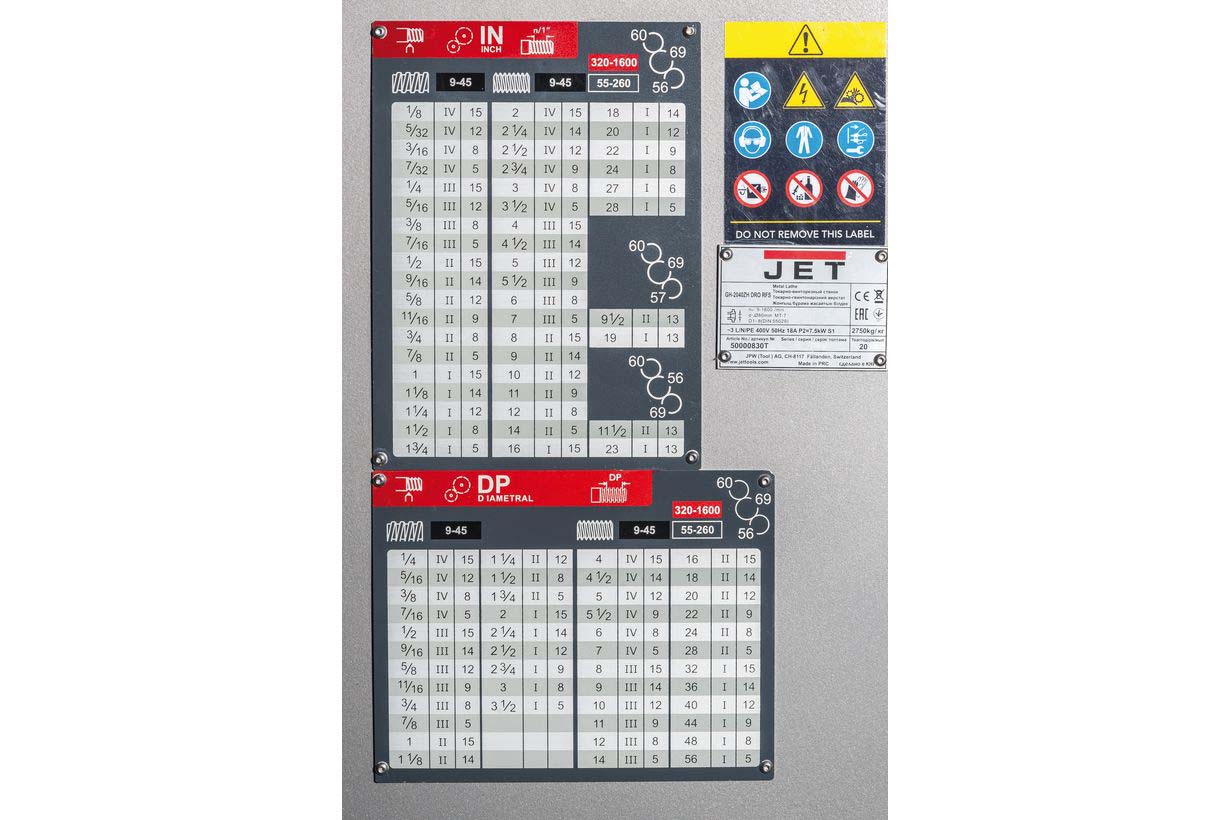

• Коробка подач позволяет нарезать резьбу без замены шестерен

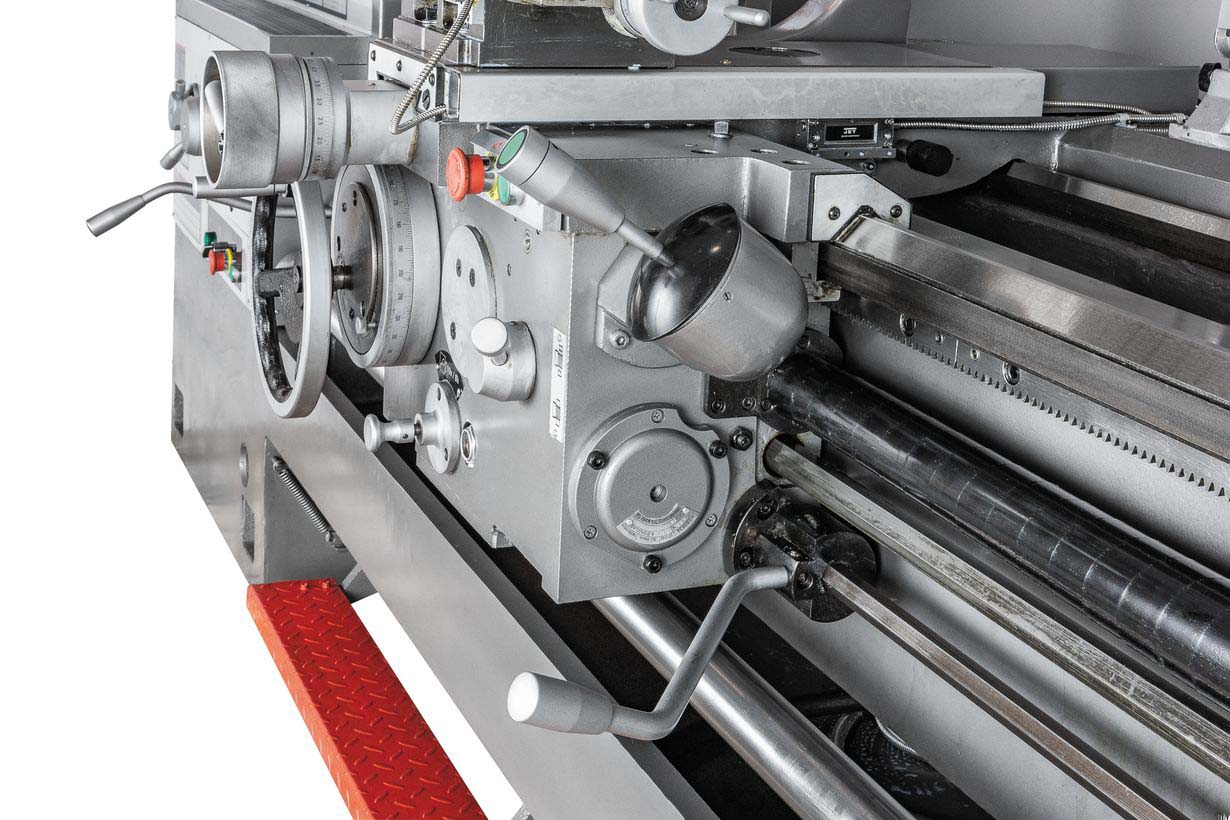

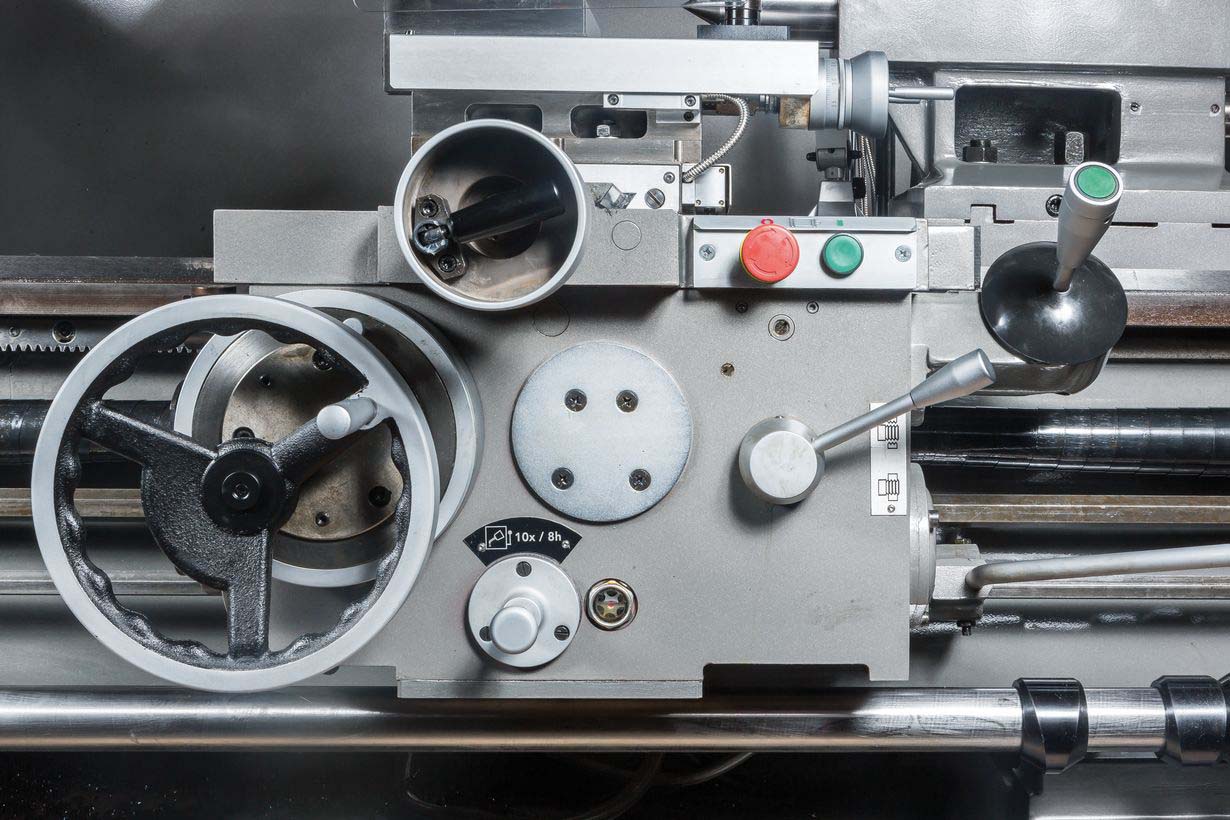

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины

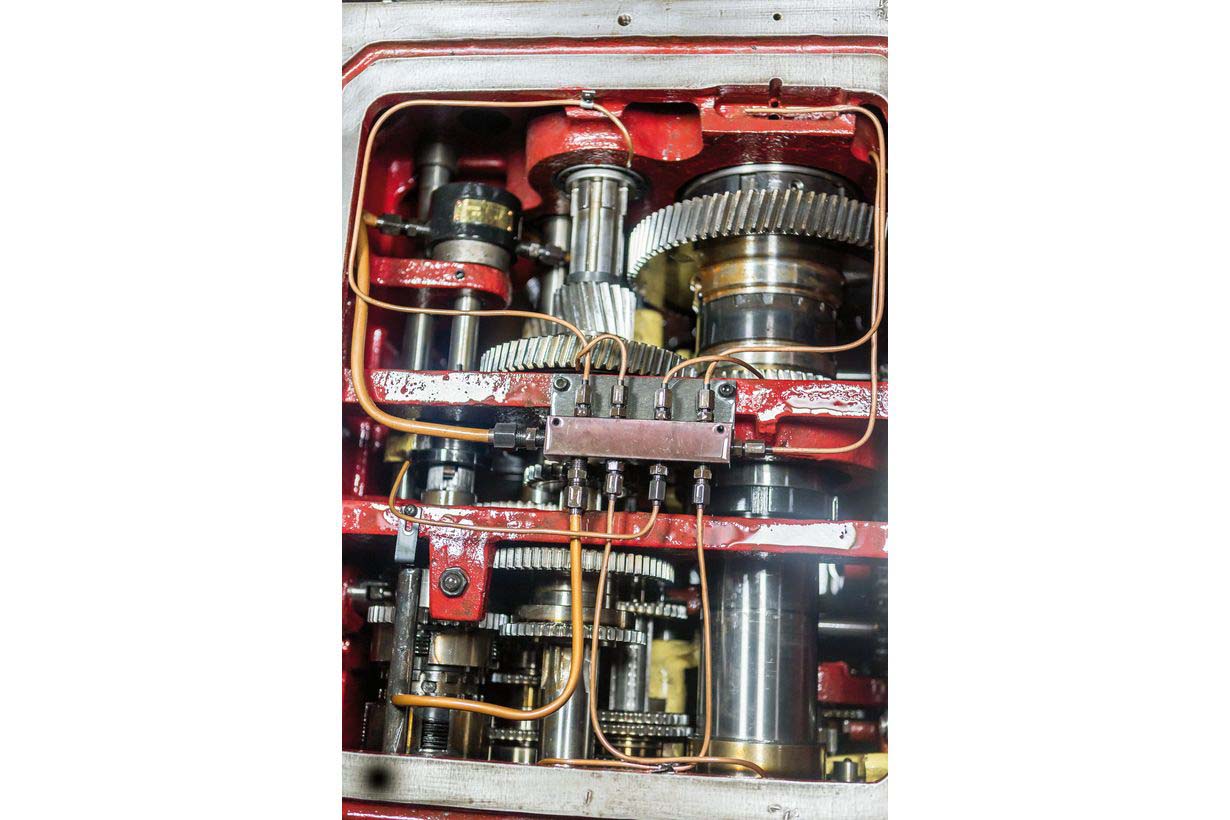

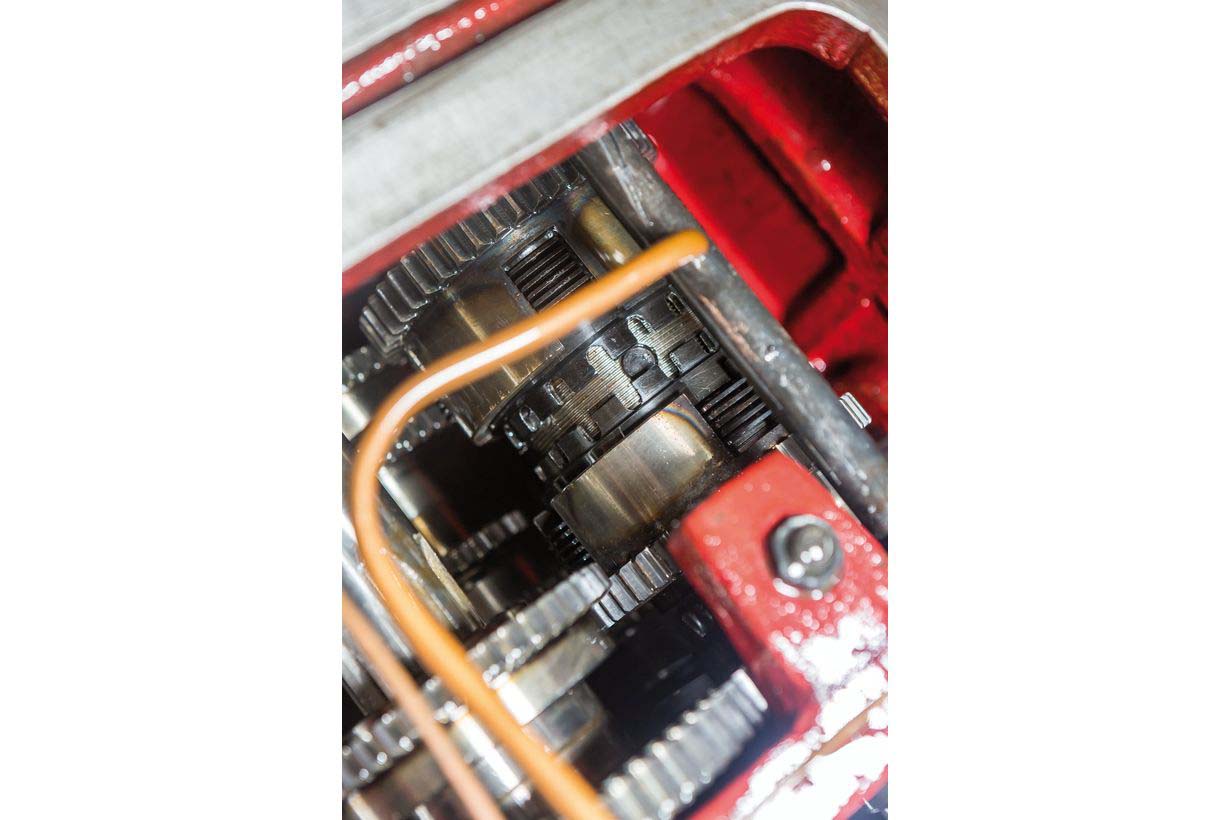

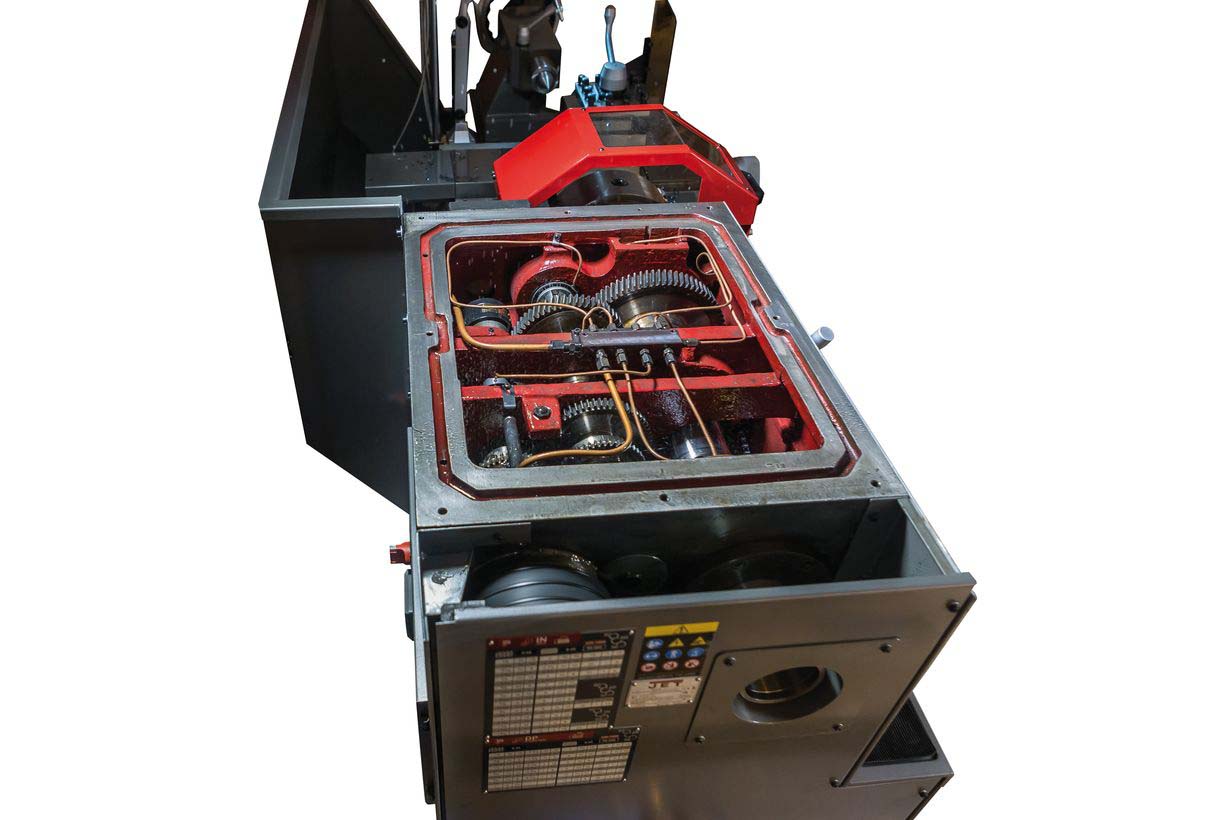

• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

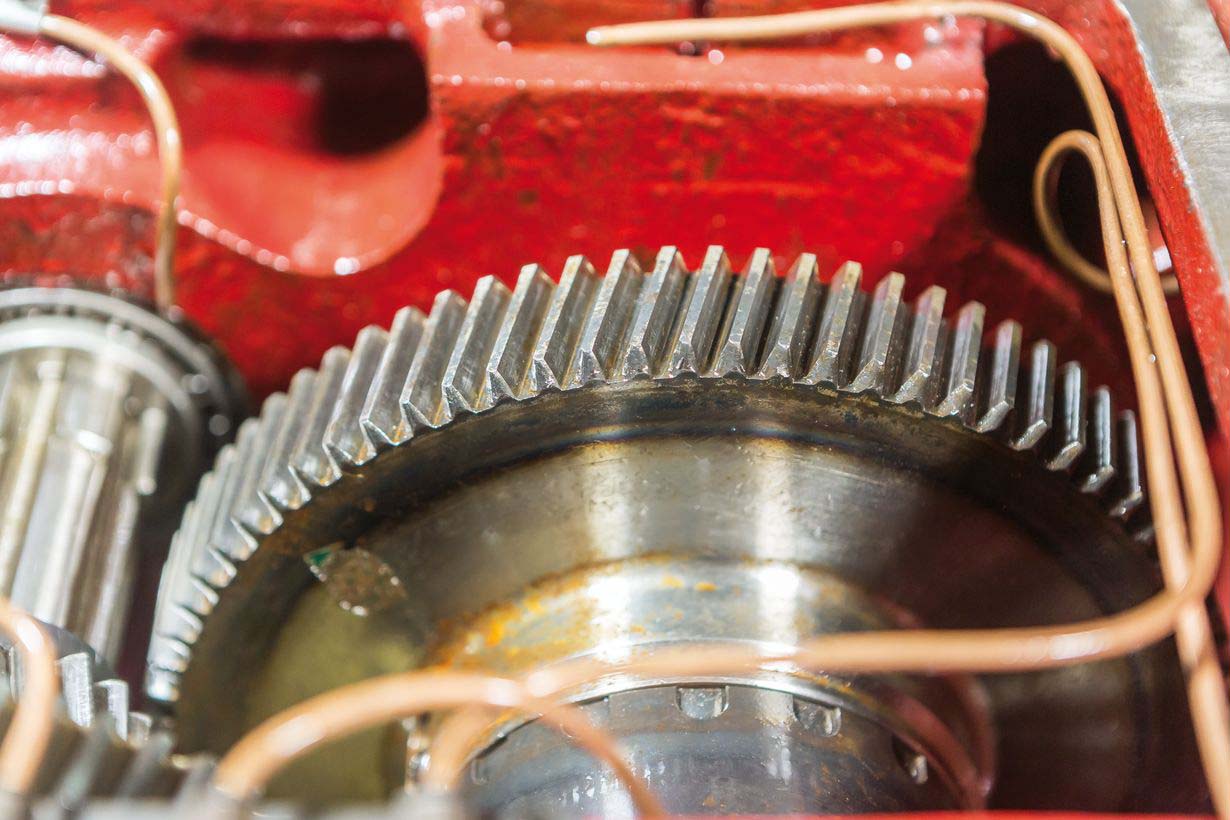

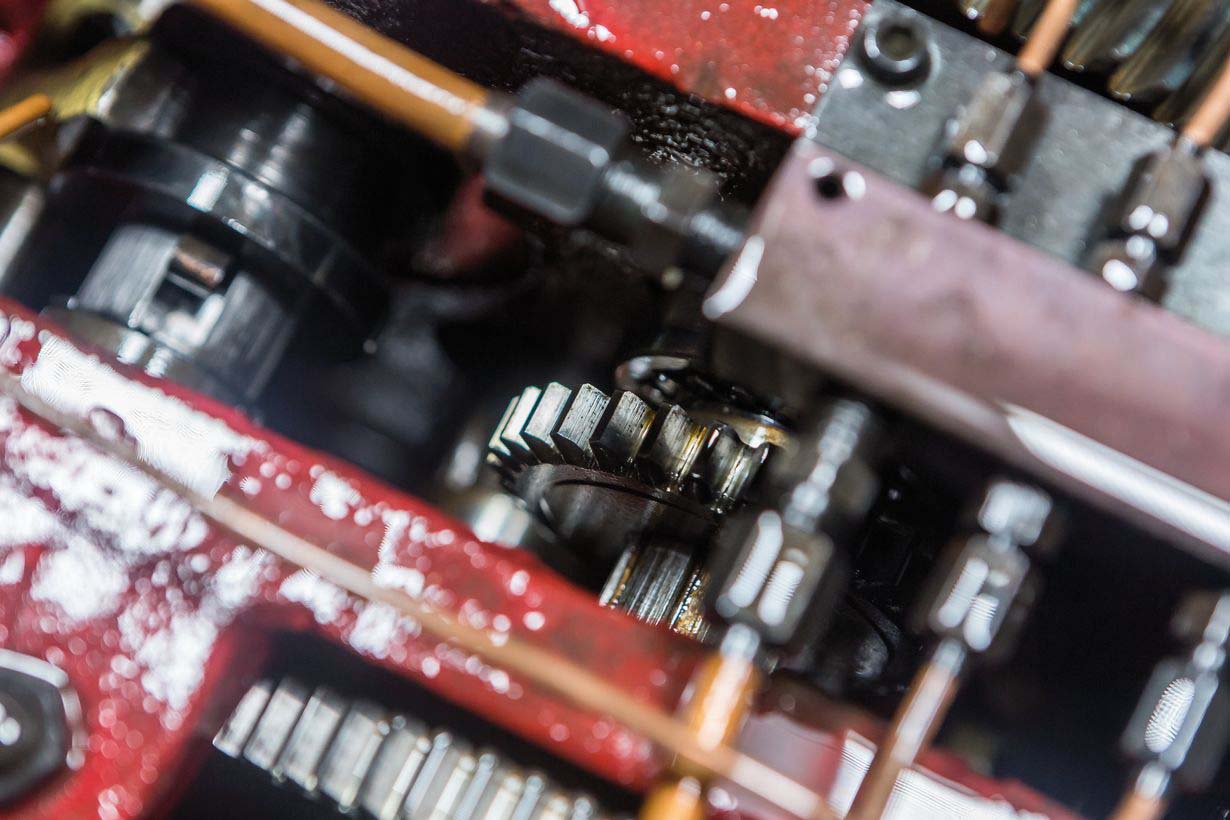

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок

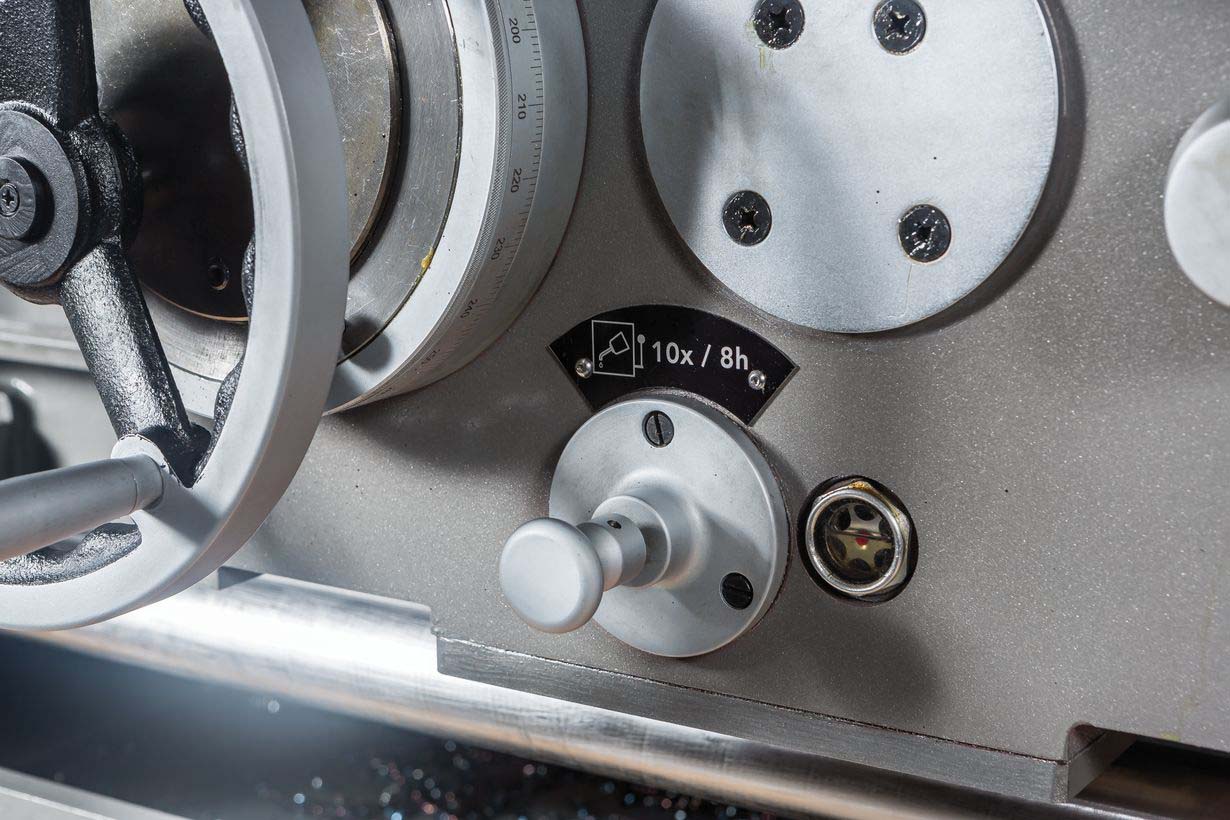

• Централизованная система подачи смазки продольного суппорта

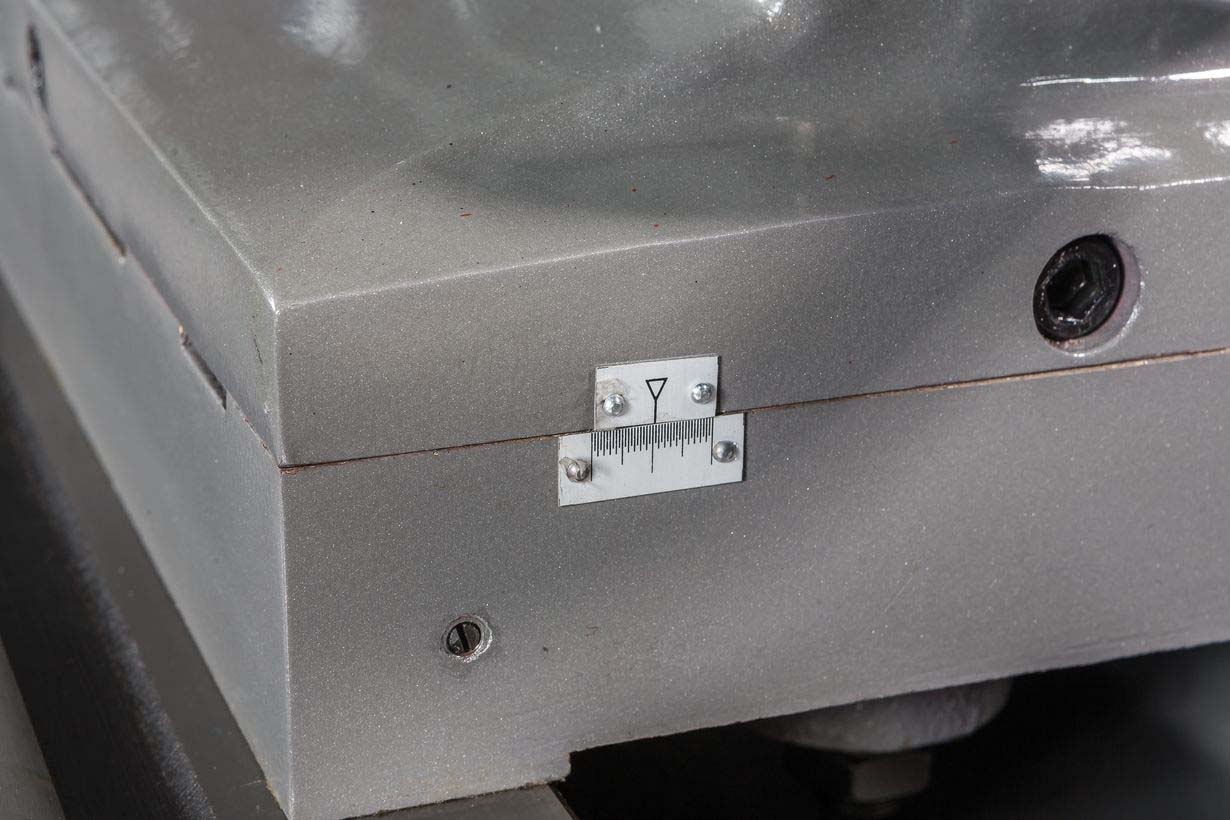

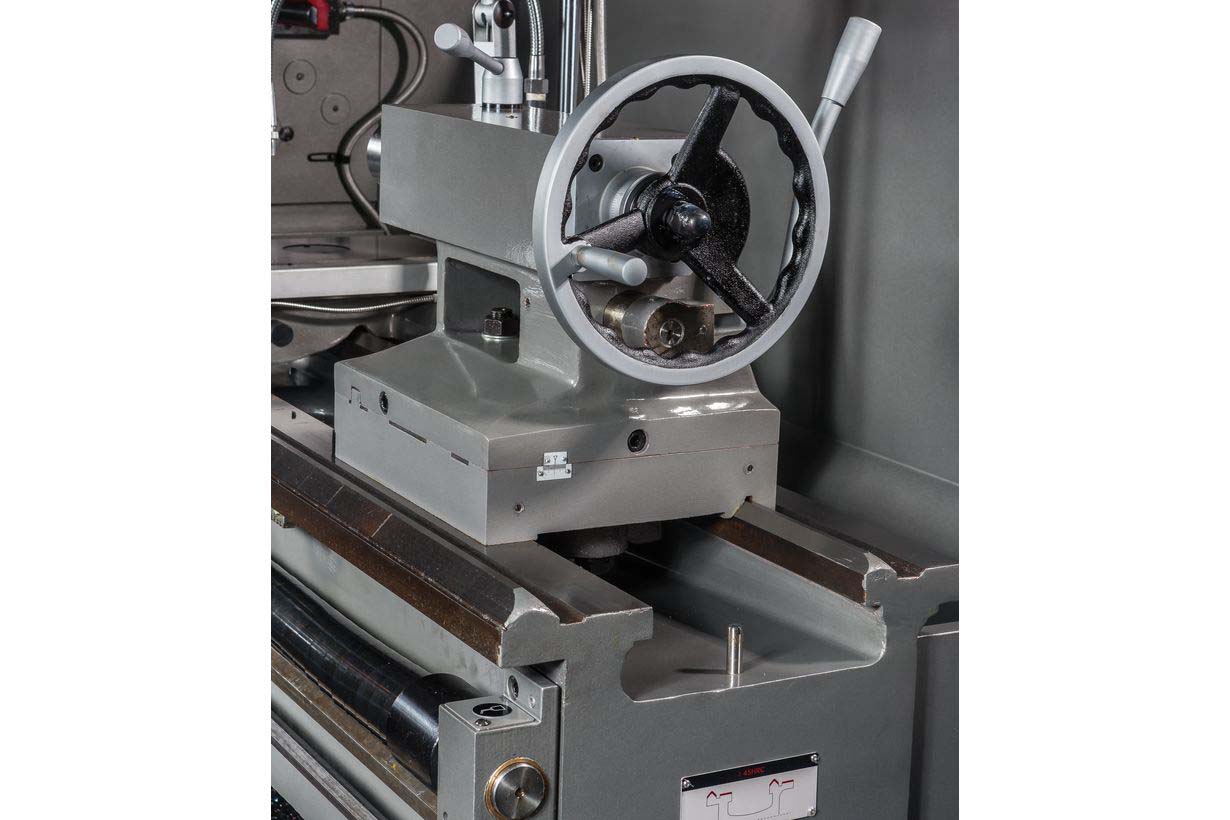

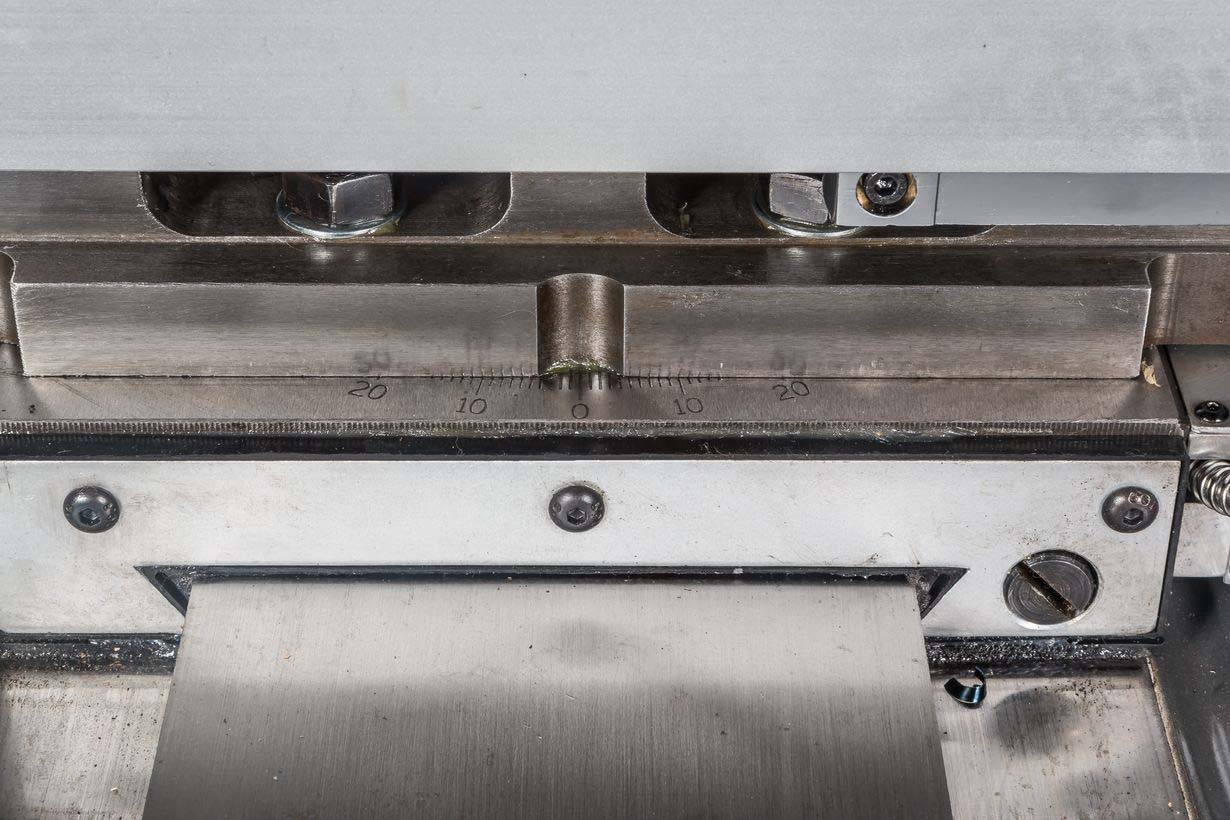

• Регулируемая в поперечном направлении задняя бабка для обточки конусов

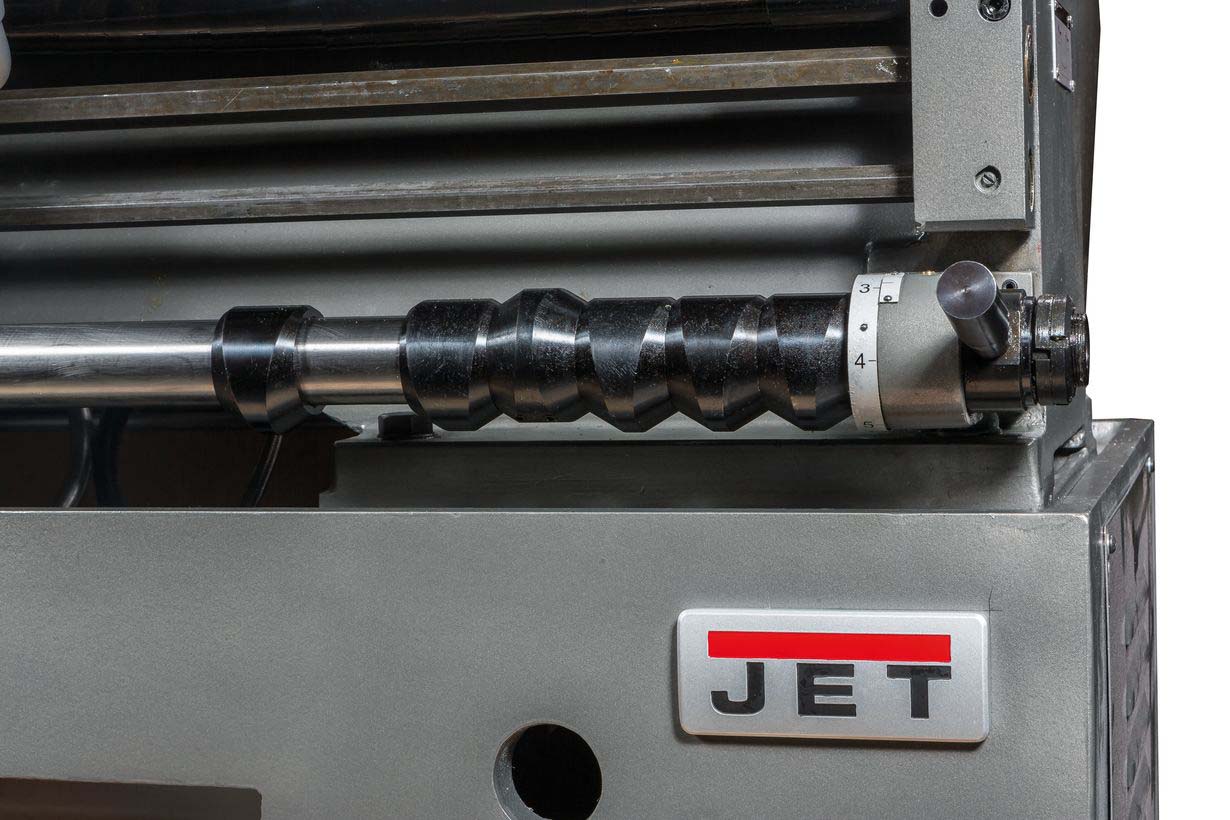

• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20
• Гарантия 2 года

• 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба Ø320 мм
• Планшайба Ø400 мм

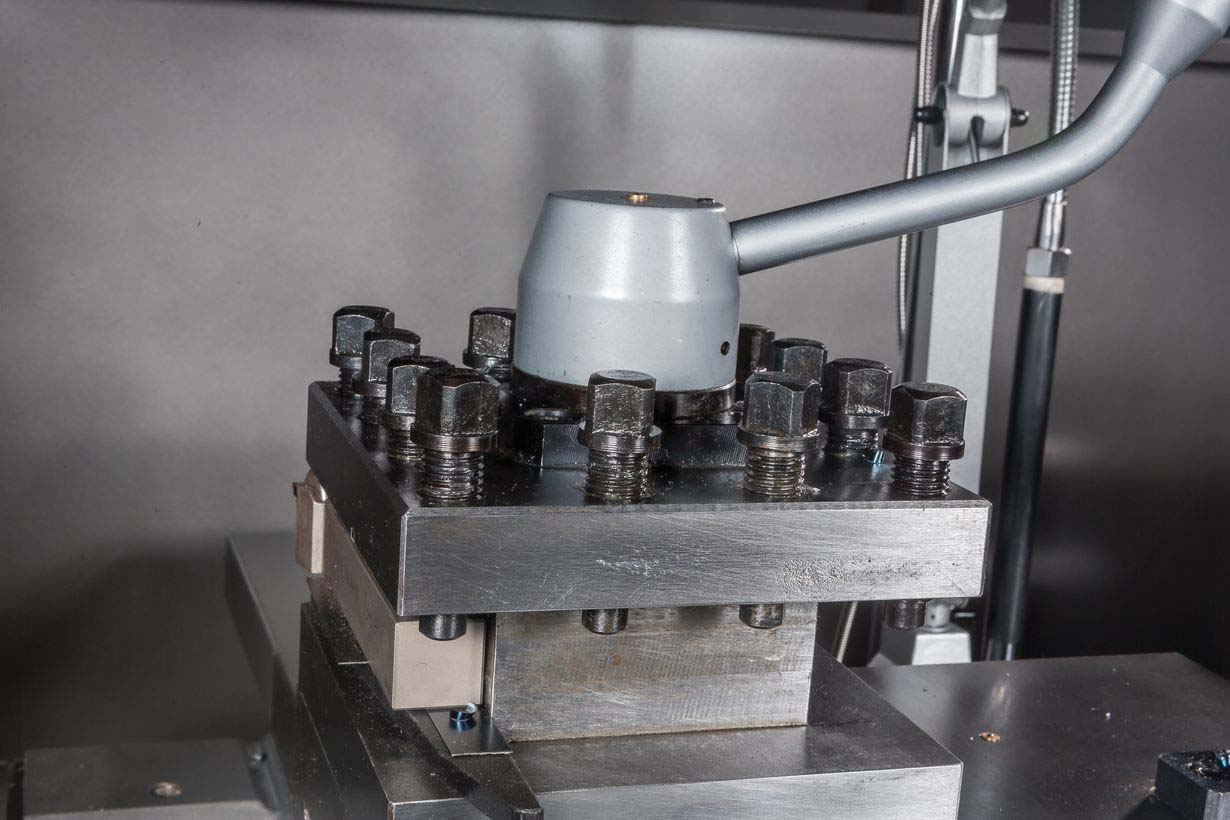

• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Невращающийся упорный центр МК-5
• Переходная втулка МК-7 / МК-5
• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Поддон для сбора стружки
• Задняя защитная стенка

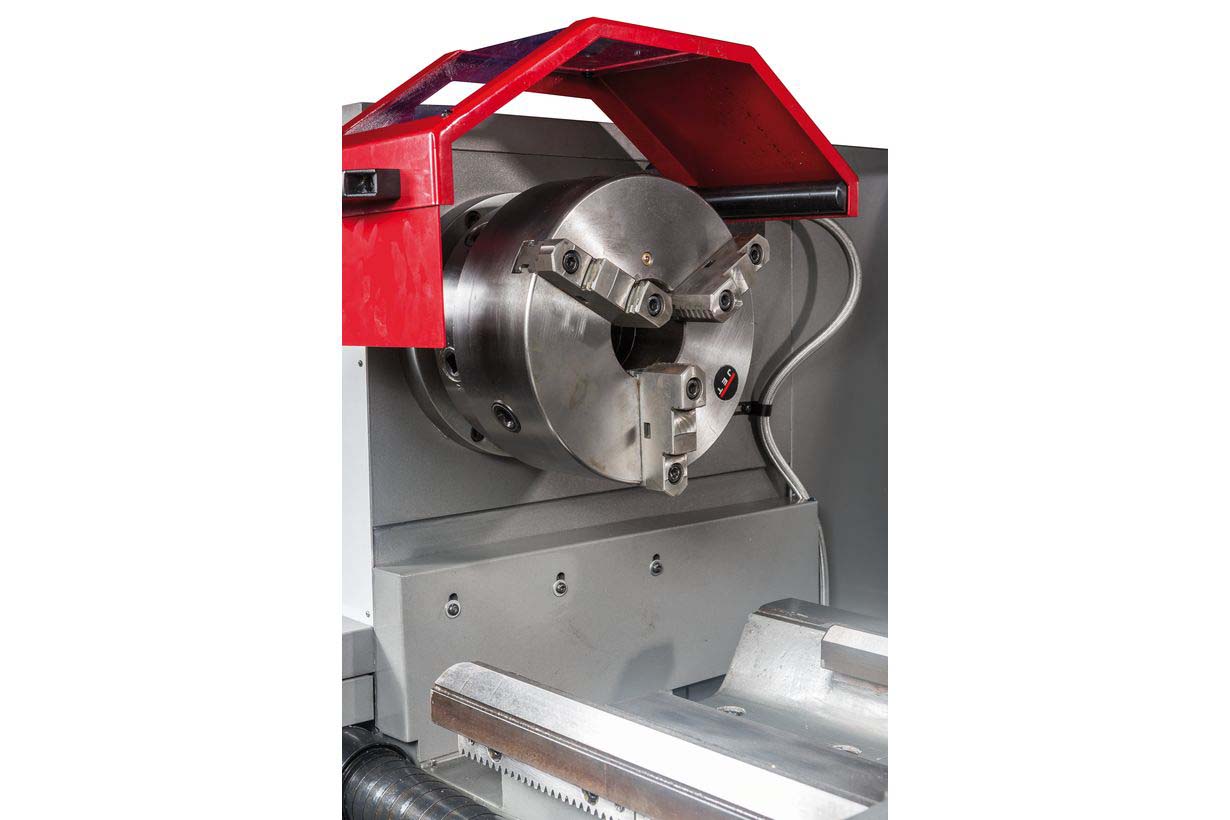

• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта

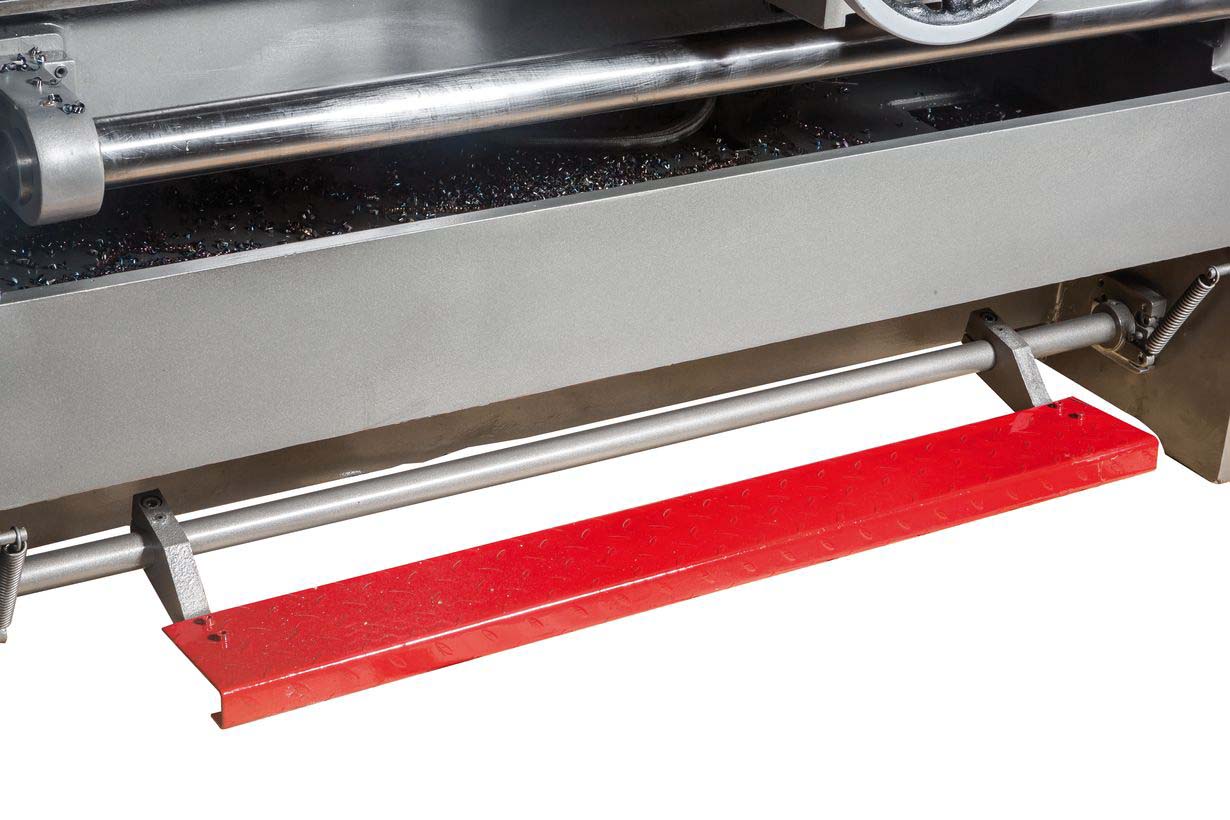

• Ножной тормоз шпинделя с концевым выключателем

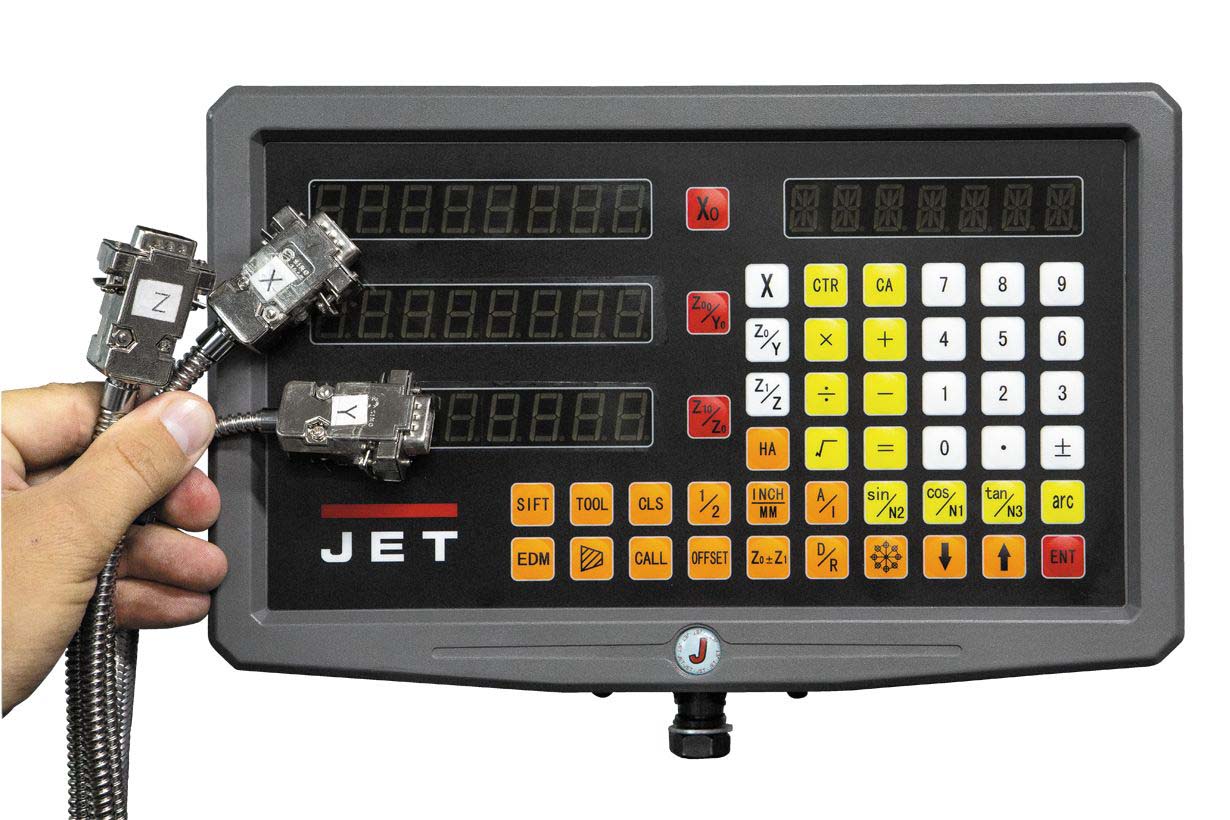

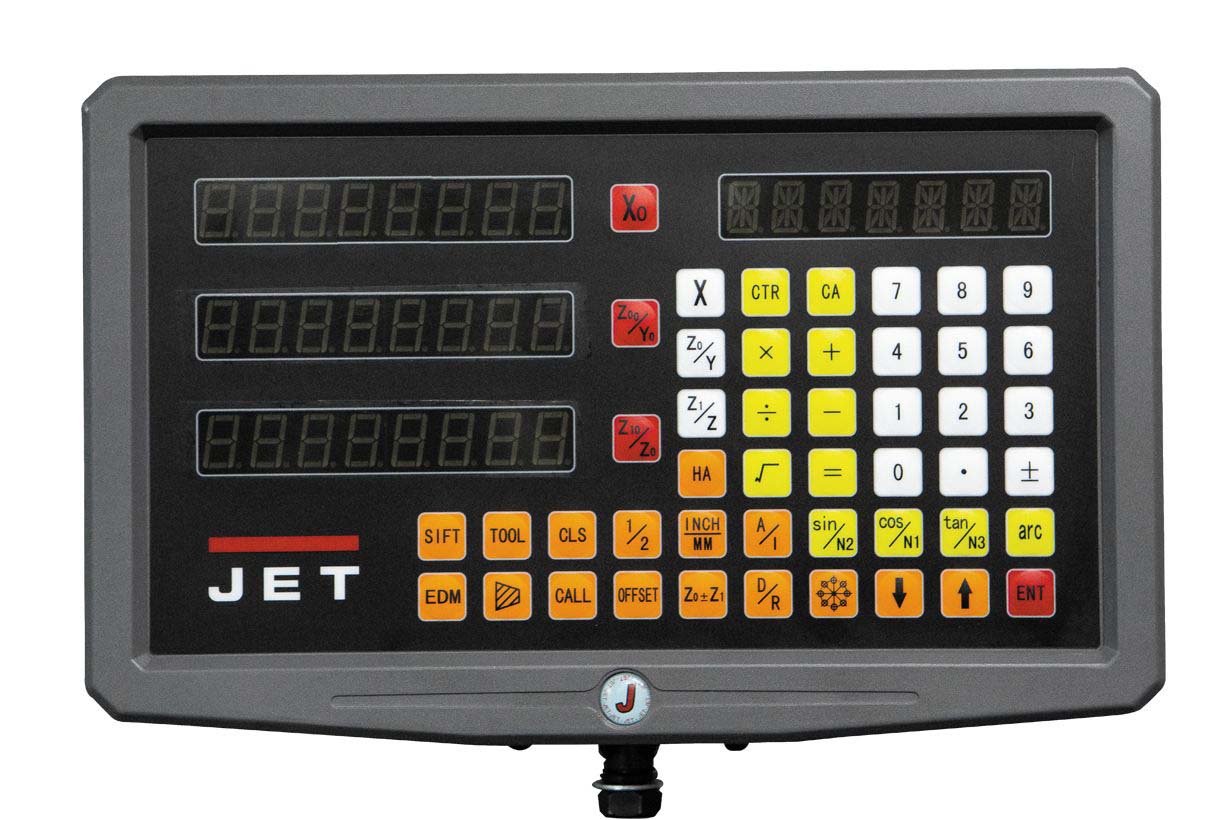

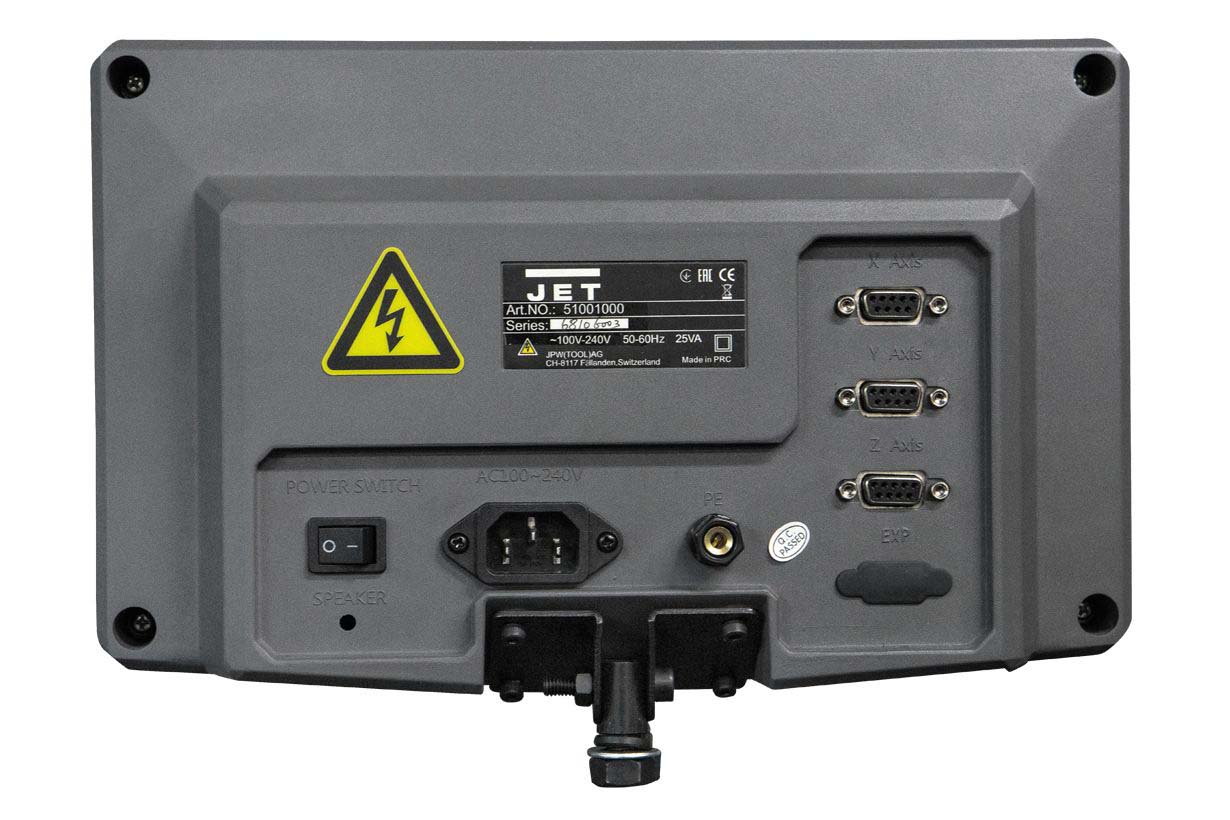

• УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Ящик с инструментом
• Руководство по эксплуатации
• Комплект виброопор
